B223CZ DLE MULTIFUNKČNÍ VRTÁK PRO STŘEDĚNÍ A SRÁŽENÍ HRAN

Transkript

1 MULTIFUNKČNÍ VRTÁK PRO STŘEDĚNÍ A SRÁŽENÍ HRAN B223CZ

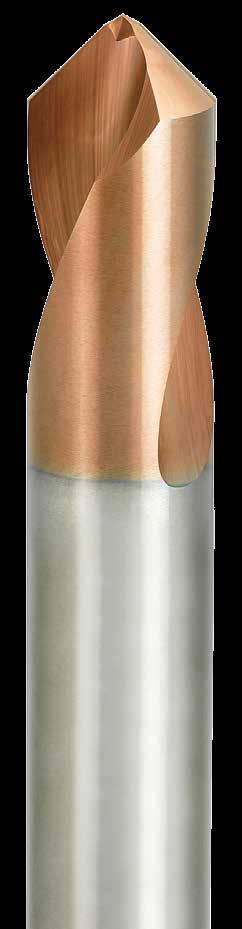

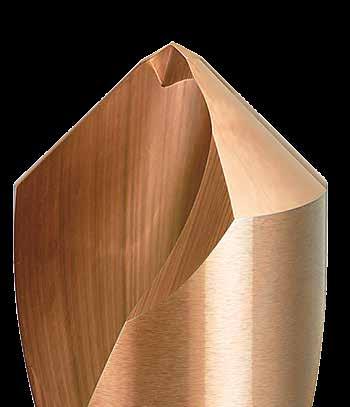

2 MULTIFUNKČNÍ PRO STŘEDĚNÍ A SRÁŽENÍ HRAN Středění Srážení hran děr Srážení hran Drážky tvaru V CHARAKTERISTIKY TENČÍ GEOMETRIE Tenčí geometrie podporuje hladký odvod třísky a poskytuje vynikající poziční přesnost. Negativní geometrie hrotu vrtáku nabízí rovněž vysokou pevnost břitu. OSTRÝ BŘIT A VYSOKÁ ODOLNOST VŮČI LOMU Ostrý břit s vysokou odolností vůči lomu umožňuje obrábění a zabraňuje vzniku otřepů. Konvenční 2

3 VYNIKAJÍCÍ OSTROST A VYSOKÁ ODOLNOST VŮČI LOMU DVOJITÝ ÚHEL HROTU Dvojitý úhel hrotu zesiluje střed a zabraňuje náhlému zlomení. *Střední část dna díry nebude mít úhel 90. Konvenční Vysoká pevnost uprostřed Náchylné k lomu MATERIÁL S POVLAKEM DP1020 Nástrojový materiál DP1020 nabízí vynikající odolnost proti opotřebení a nižší tření, takže prodlužuje životnost nástroje a je vhodný pro celou řadu aplikací DP1020 S kumulovaným povlakem PVD z AlTiCrN Oxidační teplota ( C) Běžný materiál s povlakem PVD Tvrdost (Hv) PRO AUTOMATICKÉ SOUSTRUHY Stopky kompatibilní s ER kleštinami. 3

4 90 ŘADA MULTIFUNKČNÍCH VRTÁKŮ PL LF DC SIG LU DCON LCF OAL h7 DCON=3 3<DCON<6 6<DCON<10 10<DCON< Vnější přívod řezné kapaliny Objednací kód DC SIG DP1020 LU LCF OAL LF PL DCON 0300S030P a S040P a S050P s S060P a S070P s S080P a S100P a S120P s S160P s Z důvodu dvojitého úhlu (přibl. DC/4) nebude mít dno díry úhel 90. V této oblasti rovněž není k dispozici srážení hran. 2. Průměr středicí díry musí být menší než průměr DC vrtáku a za vodítko lze vzít využitelnou délku LU. 4 : Udržováno na skladě. : Udržováno na skladě v Japonsku.

5 VÝBĚR PRŮMĚRU VRTÁKU PŘI SRÁŽENÍ HRAN Podle průměru D vodicí díry vyberte průměr vrtáku (DC) z rozsahu D < DC < 2D. DC OK X X D Pokud je průměr vodicí díry D 5 mm: Průměr vrtáku DC musí být větší než 6 mm, ale menší než 10 mm. Pokud se DC rovná nebo je větší než dvojnásobek průměru díry (2D) Pokud je průměr vrtáku DC příliš velký v porovnání s průměrem vodicí díry D, srážení hran nelze provádět. Pokud se průměr vrtáku DC rovná nebo je menší než D Srážení hran nelze provádět, když je průměr vrtáku DC stejný jako průměr vodicí díry D. PŘI STŘEDĚNÍ Středění nelze provádět, když je průměr vrtáku DC stejný jako průměr vodicí díry D. Jako vodítko vezměte využitelnou délku LU (str. 4). Z důvodu dvojitého úhlu (přibl. DC/4) nebude mít dno díry úhel 90. LU PL DC/4 DC 5

6 DOPORUČENÉ ŘEZNÉ PODMÍNKY P P P Materiál Nízkouhlíkové oceli (< 180 HB) DIN C10E atd. Nelegované oceli, legované oceli ( HB) DIN Ck45, 41CrMo4 apod. Nelegované oceli, legované oceli ( HB) DIN 40CrNiMoA apod. DC n (min -1 ) fr (mm/rev) n (min -1 ) fr (mm/rev) n (min -1 ) fr (mm/rev) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) M K K Materiál Austenitické korozivzdorné oceli (< 200 HB) DIN X5CrNi189, X5CrNiMo1810 apod. Šedé litiny (< 350 MPa) DIN GG30 apod. Tvárné litiny (< 450 MPa) DIN GGG40.3 apod. DC n (min -1 ) fr (mm/rev) n (min -1 ) fr (mm/rev) n (min -1 ) fr (mm/rev) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 1. Při srážení hran musí být průměr nástroje (DC) z intervalu D < DC < 2D. 2. Při výrobě drážky tvaru V a srážení hran omezte řezné podmínky. PROVOZNÍ SMĚRNICE PRO VRTÁKY Upnutí vrtáku Délka vrtáku Montážní tolerance Tenké obrobky Přívod řezné kapaliny x NG Pokud dochází k průhybu OK Podpora obrobku Kleštinová sklíčidla pevně drží vrták. Neupínejte v oblasti břitů. Obvodové házení < 0,03 mm Přívod řezné kapaliny je ideální na konci a uprostřed. 6

7 ŘEZNÝ VÝKON POROVNÁNÍ BĚHEM STŘEDĚNÍ Nižší potřebná osová síla ve srovnání s konvenčními produkty. Materiál Vrták Řezná rychlost Vc (m/mm) Posuv na ot. fr (mm/ot.) Způsob obrábění Obráběcí stroj DIN Ck S120P090 Ø Mokré obrábění s vnějším přívodem řezné kapaliny (emulze bez obsahu chlóru) Vertikální obráběcí centrum Ø11mm Osová síla (N) Čas (s) Konvenční A Konvenční B SROVNÁNÍ PŘI STŘEDĚNÍ KOROZIVZDORNÉ OCELI Dvojité úhly hrotu spolu s negativním tvarem břitu a povrchovou úpravou ztenčené kapsy poskytují mimořádnou trvanlivost bez abnormálního poškození. Materiál Vrták Řezná rychlost Vc (m/mm) Posuv na ot. fr (mm/ot.) Cílová hloubka díry pro průměr díry (mm) Způsob obrábění Obráběcí stroj DIN X5CrNi S060P Ø5 Mokré obrábění s vnějším přívodem řezné kapaliny (vodou neředitelné) Malý automatický soustruh Lze pokračovat Lom Konvenční A Vydrolování Počet děr Konvenční A Konvenční B 7

8 ŘEZNÝ VÝKON POZIČNÍ PŘESNOST STŘEDNÍ DÍRY Při vrtání korozivzdorné oceli obvykle dochází k abnormálnímu poškození nástroje z důvodu tvorby nárůstků. Ve srovnání s konvenčními produkty, u kterých často dochází k předčasnému zlomení, poskytuje delší životnost nástroje. Materiál Vrták Řezná rychlost Vc (m/mm) Posuv na ot. fr (mm/ot.) Cílová hloubka díry pro průměr díry (mm) Způsob obrábění Obráběcí stroj DIN X46Cr S060P Ø5.5 Mokré obrábění s vnějším přívodem řezné kapaliny (emulze bez obsahu chlóru) Vertikální obráběcí centrum Konvenční A Konvenční B (mm) Po 90 dírách Měření nebylo možné kvůli časnému zlomení Měření nebylo možné kvůli časnému zlomení PŘÍKLAD POUŽITÍ Destička Obrobek (strojní součásti) Řezná rychlost Vc (m/min) Posuv na ot. fr (mm/ot.) Průměr vodicí díry (mm) Způsob obrábění Obráběcí stroj 0400S040P090 DIN C10E Ø3 Mokré obrábění s vnějším přívodem řezné kapaliny (emulze bez obsahu chlóru) NC soustruh, otáčení nástroje Středění a srážení hran Výsledky Ve srovnání s konvenčními produkty poskytuje delší životnost nástroje a produkuje mnohem menší otřepy. Potlačení otřepů 8

9 PŘÍKLAD POUŽITÍ Destička 0600S060P090 Obrobek (strojní součásti) DIN X5CrNi189 Řezná rychlost Vc (m/min) 25 Posuv na ot. fr (mm/ot.) 0.05 Průměr vodicí díry (mm) Ø5 Středění a srážení hran Způsob obrábění Mokré obrábění s vnějším přívodem řezné kapaliny (vodou neředitelné) Obráběcí stroj CNC automatický soustruh Výsledky Konvenční produkty často trpí vydrolováním. byl stabilnější a bylo vyvrtáno 200 děr bez poškození břitu. Více než 200 děr Dobrá jakost povrchu a žádné poškození nástroje Destička 0300S030P090 Obrobek (součásti motoru) DIN X12CrNiS188 Řezná rychlost Vc (m/min) 25 Posuv na ot. fr (mm/ot.) 0.04 Průměr vodicí díry (mm) Ø2.0 Středění a srážení hran Způsob obrábění Mokré obrábění s vnějším přívodem řezné kapaliny (vodou neředitelné) zakřivený povrch Konvenční Obráběcí stroj CNC automatický soustruh Výsledky Konvenční produkty generovaly během vrtání první díry otřepy. vyvrtal 60 děr bez znatelného poškození nebo generování otřepů a poskytl vynikající jakost povrchu. Po 60 dírách Po 1 díře Uvedené příklady jsou aplikace zákazníka, proto se mohou lišit od doporučených podmínek. 9
