MECHATRONIKA SCHÉMATA - 1. Petr Jurčík
|
|
- Jiřina Vaňková
- před 8 lety
- Počet zobrazení:
Transkript
1 MECHATRONIKA SCHÉMATA - 1 Petr Jurčík Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada MECHATRONIKA, DUM č. 4
2 Přímo ovládaný jednočinný pneumatický válec ventilem 3/2 Jednočinný pneumatický válec PV01 je zapojený tak, aby se ovládal přímo ručně ovládaným pneumatickým ventilem 3/2 s aretací polohy RR01. Použití tohoto zapojení je například pro ruční dávkování dílů z gravitačního zásobníku.

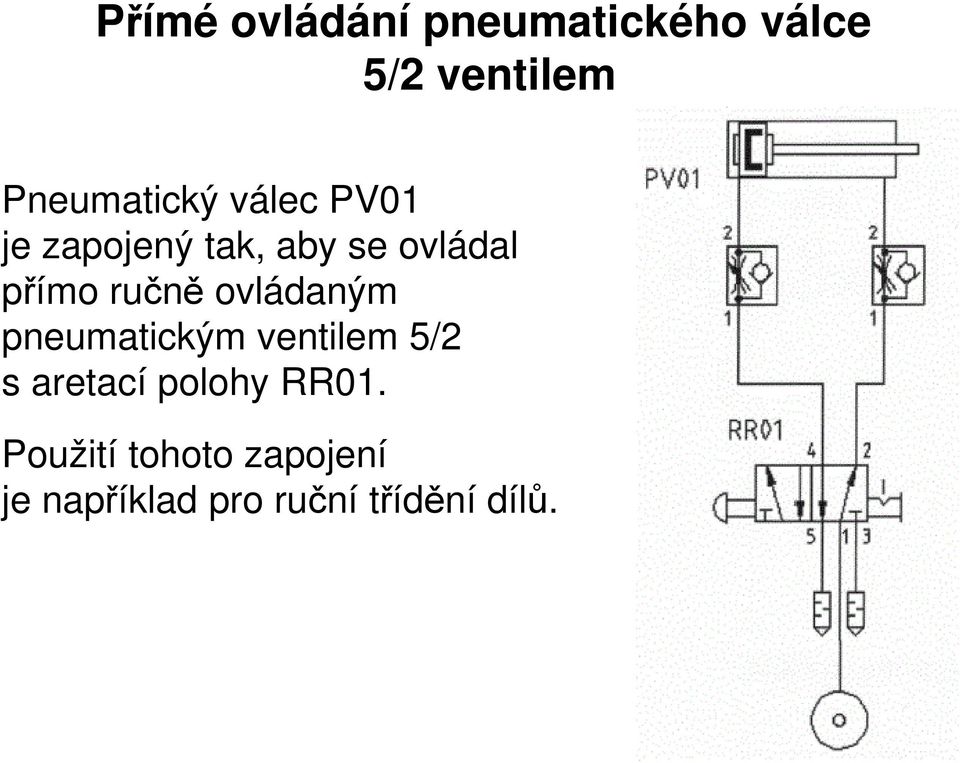

3 Přímé ovládání pneumatického válce 5/2 ventilem Pneumatický válec PV01 je zapojený tak, aby se ovládal přímo ručně ovládaným pneumatickým ventilem 5/2 s aretací polohy RR01. Použití tohoto zapojení je například pro ruční třídění dílů.

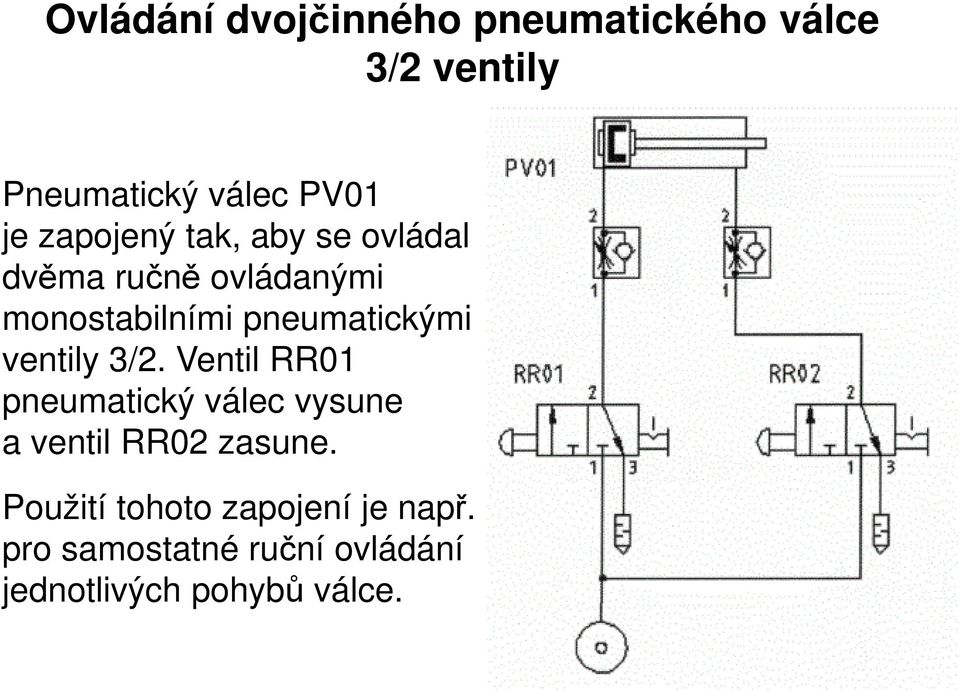

4 Ovládání dvojčinného pneumatického válce 3/2 ventily Pneumatický válec PV01 je zapojený tak, aby se ovládal dvěma ručně ovládanými monostabilními pneumatickými ventily 3/2. Ventil RR01 pneumatický válec vysune a ventil RR02 zasune. Použití tohoto zapojení je např. pro samostatné ruční ovládání jednotlivých pohybů válce.
5 Nepřímé ovládání pneumatického válce dvěma ventily Pneumatický válec PV01 je zapojený tak, aby se nepřímo ovládal ručně ovládaným pneumatickým ventilem 3/2 s aretací polohy RR01 a díky pneumatickému řídicímu signálu bude ovládat pneumaticky řízený monostabilní 5/2 ventil PR01. Použití tohoto zapojení je např. pro ovládání pneumatického válce velkým ventilem, který by se obtížně ručně přestavoval.
6 Nepřímé ovládání pneumatického válce třemi ventily Pneumatický válec PV01 je zapojený tak, aby se nepřímo ovládal dvěma ručně ovládanými pneumatickými ventily 3/2 s aretací polohy (RR01 a RR02) a díky pneumatickému řídicímu signálu ovládá bistabilní pneumaticky řízený 5/2 ventil. Použití tohoto zapojení je např. pro ovládání pneumatického válce velkým ventilem, který by se obtížně ručně přestavoval.
7 Aplikace logické funkce OR Jednočinný pneumatický válec PV01 je zapojený tak, aby se ovládal dvěma ručně ovládanými monostabilními pneumatickými ventily 3/2 (RR01 a RR02) a díky použití logického prvku OR se pneumatický válec vysunul při stisknutí kteréhokoli tlačítka. Použití tohoto zapojení je např. ovládání pneumatického válce ze dvou nezávislých míst.
8 Aplikace logické funkce AND Pneumatický válec PV01 je zapojený tak, aby se ovládal dvěma ručně ovládanými monostabilními pneumatickými ventily 3/2 (RR01 a RR02) a díky použití logického prvku OR (Nebo) se přestaví monostabilní pneumaticky řízený ventil PR01 a pneumatický válec se vysune. Po vysunutí dojede pneumatický snímač PR01 a přestavením ventilu PR02 se zasune. Použití tohoto zapojení je například pro lisování s dvouručním ovládáním.
9 Aplikace logické funkce AND
10 Ovládání pneumatického válce s počítáním počtu cyklů Pneumatický válec PV01 je zapojený tak, aby se přímo ovládal ručně řízeným monostabilním ventilem 5/2 PR01. V obvodu je zapojené pneumatické počítadlo pro počítání cyklů. Použití tohoto zapojení je např. u značení dílů s počítáním označených dílů.
11 TEST Odpovědi napište do připraveného formuláře.

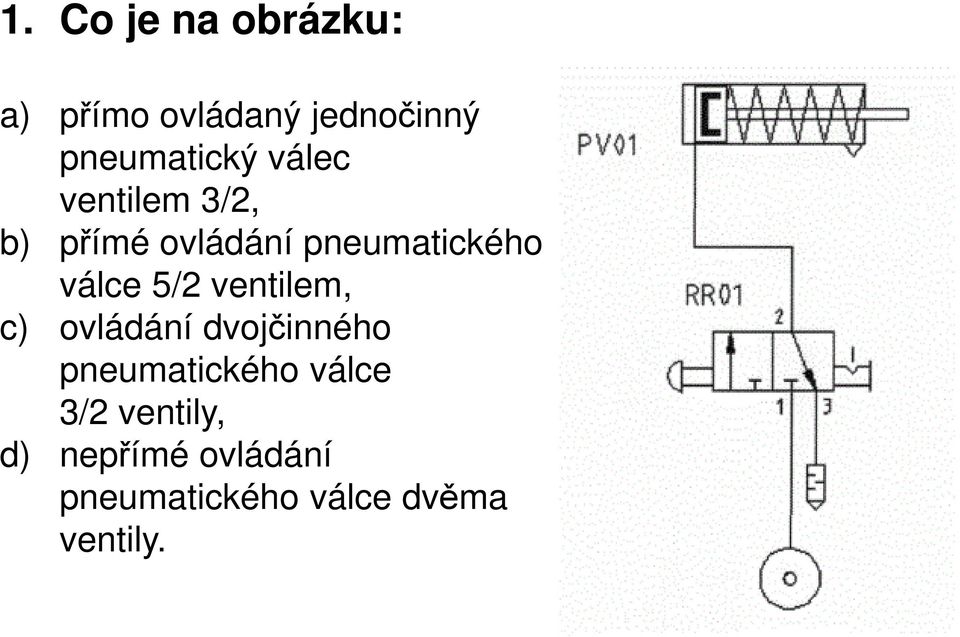

12 1. Co je na obrázku: a) přímo ovládaný jednočinný pneumatický válec ventilem 3/2, b) přímé ovládání pneumatického válce 5/2 ventilem, c) ovládání dvojčinného pneumatického válce 3/2 ventily, d) nepřímé ovládání pneumatického válce dvěma ventily.
13 2. Co je na obrázku: a) přímo ovládaný jednočinný pneumatický válec ventilem 3/2, b) ovládání dvojčinného pneumatického válce 3/2 ventily, c) přímé ovládání pneumatického válce 5/2 ventilem, d) nepřímé ovládání pneumatického válce dvěma ventily.
14 3. Co je na obrázku: a) přímo ovládaný jednočinný pneumatický válec ventilem 3/2, b) přímé ovládání pneumatického válce 5/2 ventilem, c) ovládání dvojčinného pneumatického válce 3/2 ventily, d) ovládání pneumatického válce s počítáním počtu cyklů.
15 4. Co je na obrázku: a) přímo ovládaný jednočinný pneumatický válec ventilem 3/2, b) přímé ovládání pneumatického válce 5/2 ventilem, c) ovládání dvojčinného pneumatického válce dvěma 3/2 ventily, d) ovládání pneumatického válce s počítáním počtu cyklů.

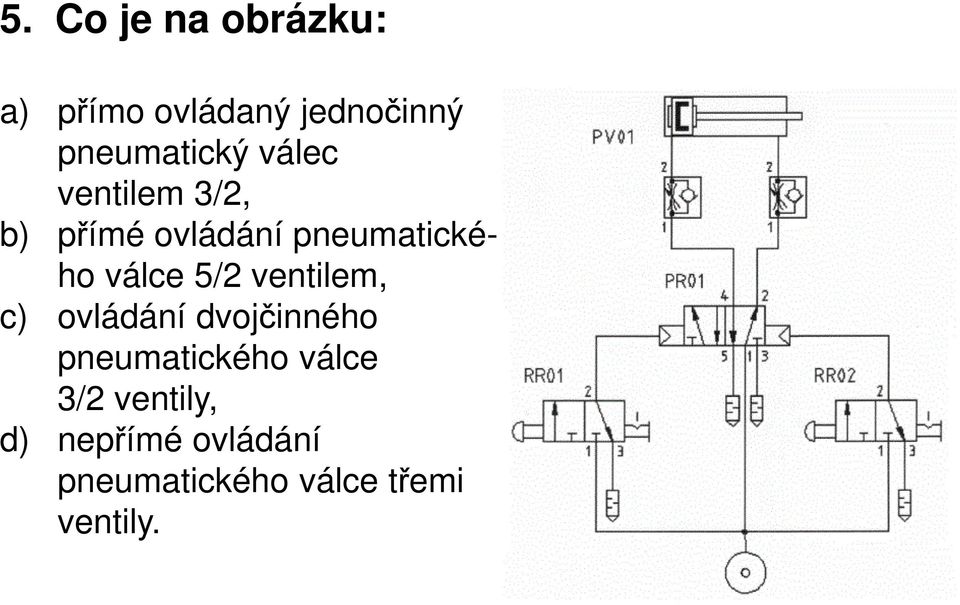

16 5. Co je na obrázku: a) přímo ovládaný jednočinný pneumatický válec ventilem 3/2, b) přímé ovládání pneumatického válce 5/2 ventilem, c) ovládání dvojčinného pneumatického válce 3/2 ventily, d) nepřímé ovládání pneumatického válce třemi ventily.
17 POUŽITÁ LITERATURA 1. TEMEX. Úlohy a zapojení: Základní a pokročilé pneumatické systémy. Ostrava, KOPÁČEK, Jaroslav a Miroslav ŽÁČEK. Pneumatická zařízení strojů. Ostrava, Skripta. Vysoká škola báňská -Technická univerzita Ostrava.
