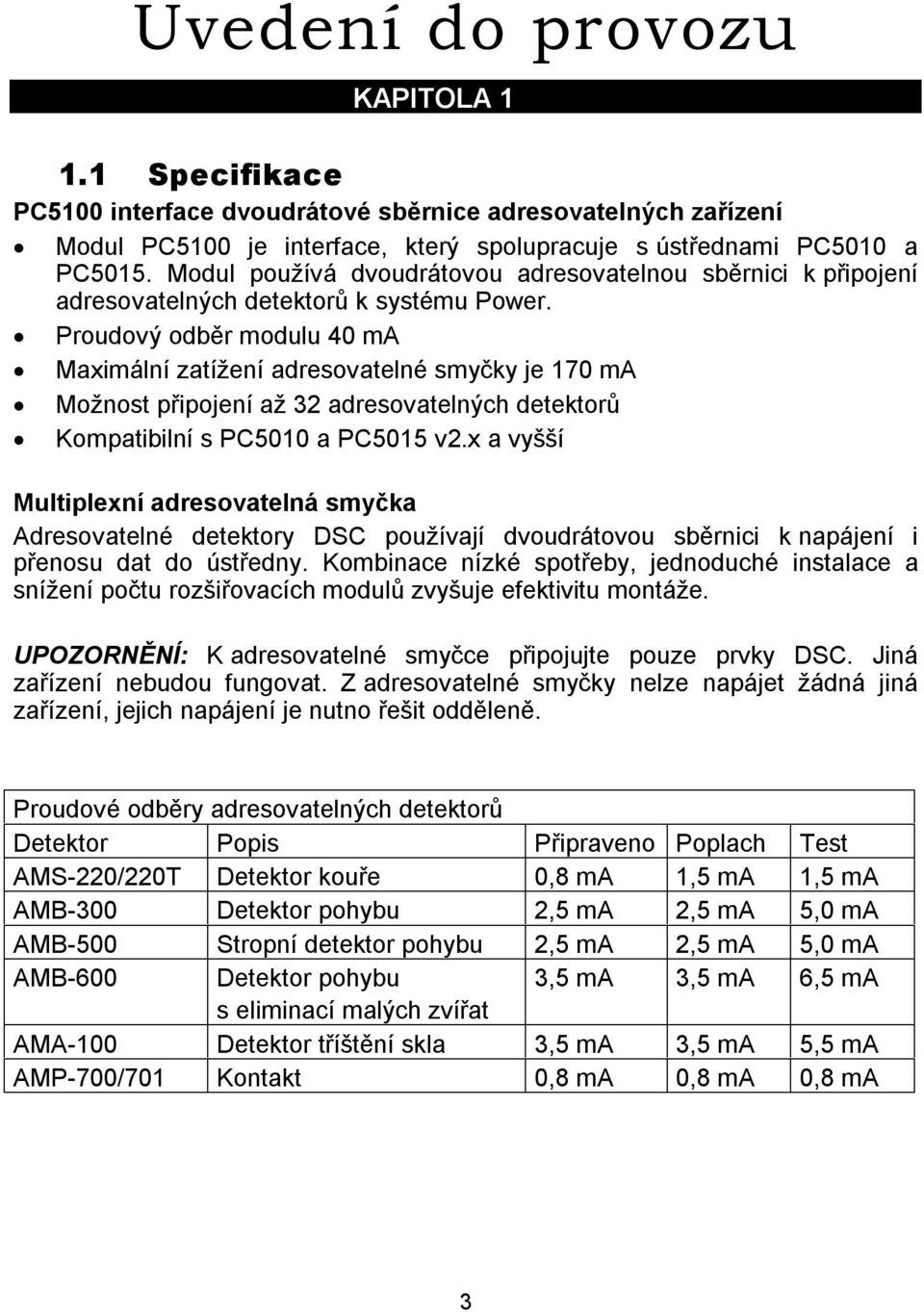

3 Uvedení do provozu KAPITOLA Specifikace PC5100 interface dvoudrátové sběrnice adresovatelných zařízení Modul PC5100 je interface, který spolupracuje s ústřednami PC5010 a PC5015. Modul používá dvoudrátovou adresovatelnou sběrnici k připojení adresovatelných detektorů k systému Power. Proudový odběr modulu 40 ma Maximální zatížení adresovatelné smyčky je 170 ma Možnost připojení až 32 adresovatelných detektorů Kompatibilní s PC5010 a PC5015 v2.x a vyšší Multiplexní adresovatelná smyčka Adresovatelné detektory DSC používají dvoudrátovou sběrnici k napájení i přenosu dat do ústředny. Kombinace nízké spotřeby, jednoduché instalace a snížení počtu rozšiřovacích modulů zvyšuje efektivitu montáže. UPOZORNĚNÍ: K adresovatelné smyčce připojujte pouze prvky DSC. Jiná zařízení nebudou fungovat. Z adresovatelné smyčky nelze napájet žádná jiná zařízení, jejich napájení je nutno řešit odděleně. Proudové odběry adresovatelných detektorů Detektor Popis Připraveno Poplach Test AMS-220/220T Detektor kouře 0,8 ma 1,5 ma 1,5 ma AMB-300 Detektor pohybu 2,5 ma 2,5 ma 5,0 ma AMB-500 Stropní detektor pohybu 2,5 ma 2,5 ma 5,0 ma AMB-600 Detektor pohybu 3,5 ma 3,5 ma 6,5 ma s eliminací malých zvířat AMA-100 Detektor tříštění skla 3,5 ma 3,5 ma 5,5 ma AMP-700/701 Kontakt 0,8 ma 0,8 ma 0,8 ma 3

4 Nastavení a připojení KAPITOLA Připojení modulu PC5100 POZNÁMKA: Vypněte veškeré napájení před připojováním modulu PC5100 ke sběrnici Keybus. Připojení modulu PC5100 se provede podle následujícího schématu. POZNÁMKA: Jestliže modul PC5100 není umístěn v základní skříni, je napájení řešeno z modulu PC5204 následujícím způsobem. Po připojení kabeláže zapněte napájení. Systém automaticky detekuje přítomnost nového modulu. 2.2 Kalkulace proudového zatížení K modulu PC5100 lze připojit až 32 adresovatelných detektorů a lze ji zatížit proudem maximálně 170 ma. Odběr proudu kalkulujte podle použitých detektorů podle následující tabulky: 4

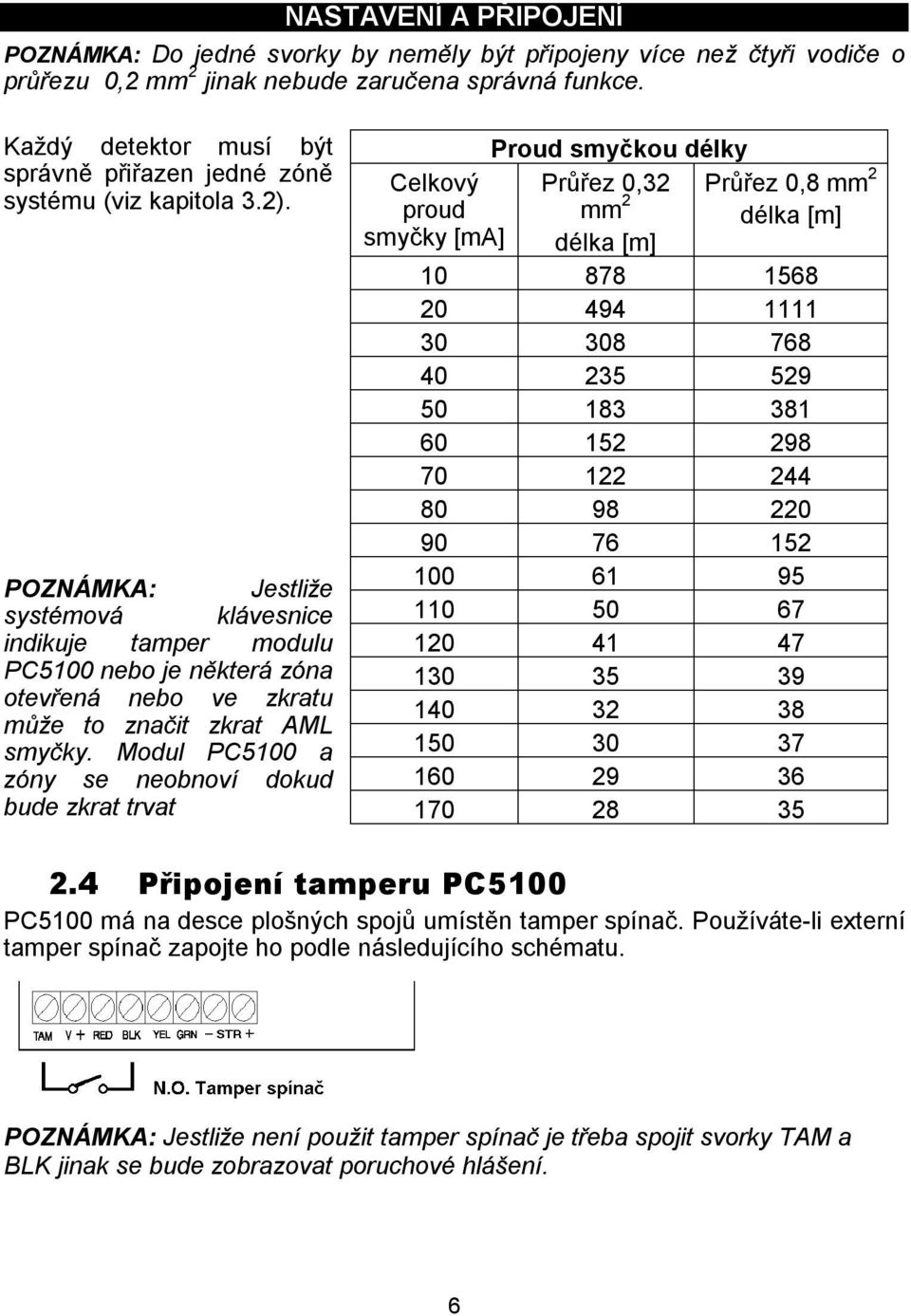

5 NASTAVENÍ A PŘIPOJENÍ Model Popis Počet Odběr režim Připraveno AMS-220 Detektor kouře X 0,8 ma = AMB-300 Detektor pohybu X 2,5 ma = AMB-500 Stropní detektor pohybu X 2,5 ma = AMB-600 Detektor pohybu X 3,5 ma = s eliminací malých zvířat AMA-100 Detektor tříštění skla X 3,5 ma = AMP-700 Kontakt X 0,8 ma = AMP-701 Kontakt vstupový modul X 0,8 ma = Celkový proudový odběr /maximálně 170 ma = Celkový odběr 2.3 Připojení prvků k dvoudrátové AML smyčce Adresovatelné detektory se připojují do svorek STR+ a STR- na modulu PC5100. Smyčku koncipujte podle následujícího schématu. Zapojení každé části adresovatelné smyčky zvolte v závislosti na vzdálenosti a proudovém odběru (viz kapitola 2.2). Použijte tabulku, která je na následující straně. Pro dosažení větší délky adresovatelné smyčky je možné její rozdělení na dvě nebo více částí připojené do svorek STR. Například připojení 32 AMB-300 o celkovém odběru 80 ma. Při použití kabelu s průřezem 0,8 mm2 umožňuje maximální délku 220m. Rozdělením na dvě části po 16 detektorech se zvýší maximální délka jedné části smyčky na 529 m při použití kabelu s týmž průřezem. Viz vedlejší nákres. 5

6 NASTAVENÍ A PŘIPOJENÍ POZNÁMKA: Do jedné svorky by neměly být připojeny více než čtyři vodiče o průřezu 0,2 mm 2 jinak nebude zaručena správná funkce. Každý detektor musí být správně přiřazen jedné zóně systému (viz kapitola 3.2). POZNÁMKA: Jestliže systémová klávesnice indikuje tamper modulu PC5100 nebo je některá zóna otevřená nebo ve zkratu může to značit zkrat AML smyčky. Modul PC5100 a zóny se neobnoví dokud bude zkrat trvat Celkový proud smyčky [ma] Proud smyčkou délky Průřez 0,32 mm 2 délka [m] Průřez 0,8 mm 2 délka [m] Připojení tamperu PC5100 PC5100 má na desce plošných spojů umístěn tamper spínač. Používáte-li externí tamper spínač zapojte ho podle následujícího schématu. POZNÁMKA: Jestliže není použit tamper spínač je třeba spojit svorky TAM a BLK jinak se bude zobrazovat poruchové hlášení. 6

7 Programování PC5100 KAPITOLA Jak programovat Modul PC5100 se programuje z libovolné systémové klávesnice v instalačním režimu, do kterého se dostanete po vložení povelu[*][8][instalační kód] POZNÁMKA: Zkontrolujte každou zadávanou hodnotu v sekci zadávání sériového identifikačního čísla. Jestliže zadáte data, která nebudou akceptována, programové změny se neprojeví a sériová čísla se navrátí na tovární nastavení [00000]. 3.2 Přihlášení adresovatelných prvků Adresovatelné prvky se přihlašují následujícím způsobem: 1. Na systémové klávesnici postupně zadejte [*] [8] [Instalační kód], tím vstoupíte do programovacího režimu. 2. Zadejte číslo sekce [805]. 3. Vložte dvojmístné číslo (01 32) určující zónu, kterou adresovatelný prvek obsadí. POZNÁMKA: Nelze přiřadit jeden adresovatelný detektor více zónám současně. POZNÁMKA: Jestliže je adresovatelný detektor použit na vnitřní a zpožděné zóně, zpožděná zóna musí mít pořadové číslo nižší než vnitřní. Například zóna 4 je typ zpožděná a vnitřní zóna používající AML detektor je typ vnitřní a musí mít pořadové číslo 5 nebo vyšší. Systém kde je naprogramována AML zpožděná zóna s nižším pořadovým číslem než vnitřní AML nemusí pracovat korektně a může to být příčinou falešných poplachů. 4. Zadejte pět míst sériového čísla adresovatelného detektoru. 5. Po přihlášení zapište sériové číslo spolu s odpovídajícím číslem zóny do programovacích tabulek na konci tohoto manuálu. 6. Zopakováním bodů 3 5 přihlaste postupně všechny adresovatelné prvky. 7. Programování ukončíte stiskem [#]. POZNÁMKA: Po přihlášení všech adresovatelných detektorů je třeba zadat ještě AML kód. Více podrobnosti je v kapitole Programování zón Adresovatelné detektory nebudou fungovat správně dokud nenaprogramujete správně definici zón v sekcích [001] [004]. Je třeba také správně naprogramovat atribut bezdrátová/adresovatelná každé adresovatelné zóně v sekcích [101] [132]. Další informace najdete v Instalačním manuálu ústředny PC5010. U požárních adresovatelných detektorů je třeba nastavit typ zóna na [87] zpožděná nebo [88] standardní požární zóna. 7

8 PROGRAMOVÁNÍ 3.4 Kontrola prvků a modulů v systému Znovunačtení modulů kontrolovaných ústřednou PC5010 se aktivuje vstupem do sekce [903]. Jestliže ústředna zjistí přítomnost modulu PC5100, rozsvítí LED kontrolku 15 na LED klávesnici a na LCD klávesnici se zobrazí hláška PC5100. Prvky jsou kontrolovány jako zóny. Úroveň ochrany pro AML prvky je stejná jako pro zóny ( NC smyčka, jednoduché, dvojité zakončovací rezistory) Další informace najdete v instalačním manuálu ústředny PC Vyjmutí AML prvku Před odpojením AML prvku je nutné ho nejprve odhlásit ze systému. Podle popisu v kapitole 3.2 zadejte na místo sériového čísla vyjímanému prvku [00000]. POZNÁMKA: Je vhodné vypnout veškeré napájení ústředny aby byly vymazány poruchy odhlašovaného prvku. 3.6 Přemístění AML prvku Přemístění se provádí následovně. Nejprve je nutné prvek odhlásit postupem v kapitole 3.5 a pak znovu přihlásit podle postupu v kapitole Ostatní programování Sekce [01] [32]: Čísla zón V těchto sekcích se přiřazují jednotlivým zónám adresovatelné prvky. Viz kapitola 3.2. Sekce [97] Volba 1 Test chůzí kontrolka ZAP Zapnutím této volby bude při Tesu chůzí zapnutá LED kontrolka na pohybových detektorech a na detektorech tříštění skla. Budou-li detektory pracovat správně, LED kontrolka bude indikovat jejich funkci. POZNÁMKA: Tato funkce nezapíná vlastní Test chůzí, ale zapíná LED kontrolky na detektorech. Průběh Testu chůzí je popsán v instalačním manuálu ústředny PC5010. PIR detektory budou reagovat na pohyb. Jestliže se rozsvítí LED kontrolka, je detektor v činnosti. K testování detektorů tříštění skla je třeba také zapnout volbu 4. Více podrobností o testování najdete v instalačním manuálu k detektoru AMA-100. Jakmile ukončíte Test chůzí, přepněte volbu 1 v sekci [97] na Vypnuto. Volba 2: Test kouřových detektorů po ukončení instalace Tuto volbu zapněte před testem adresovatelných detektorů. Test se spustí, jakmile vystoupíte z instalačního režimu. Modul PC5100 testuje každý kouřový detektor následovně: Aktivuje testovací výstup každého detektoru a sleduje jeho alarmový stav. 8

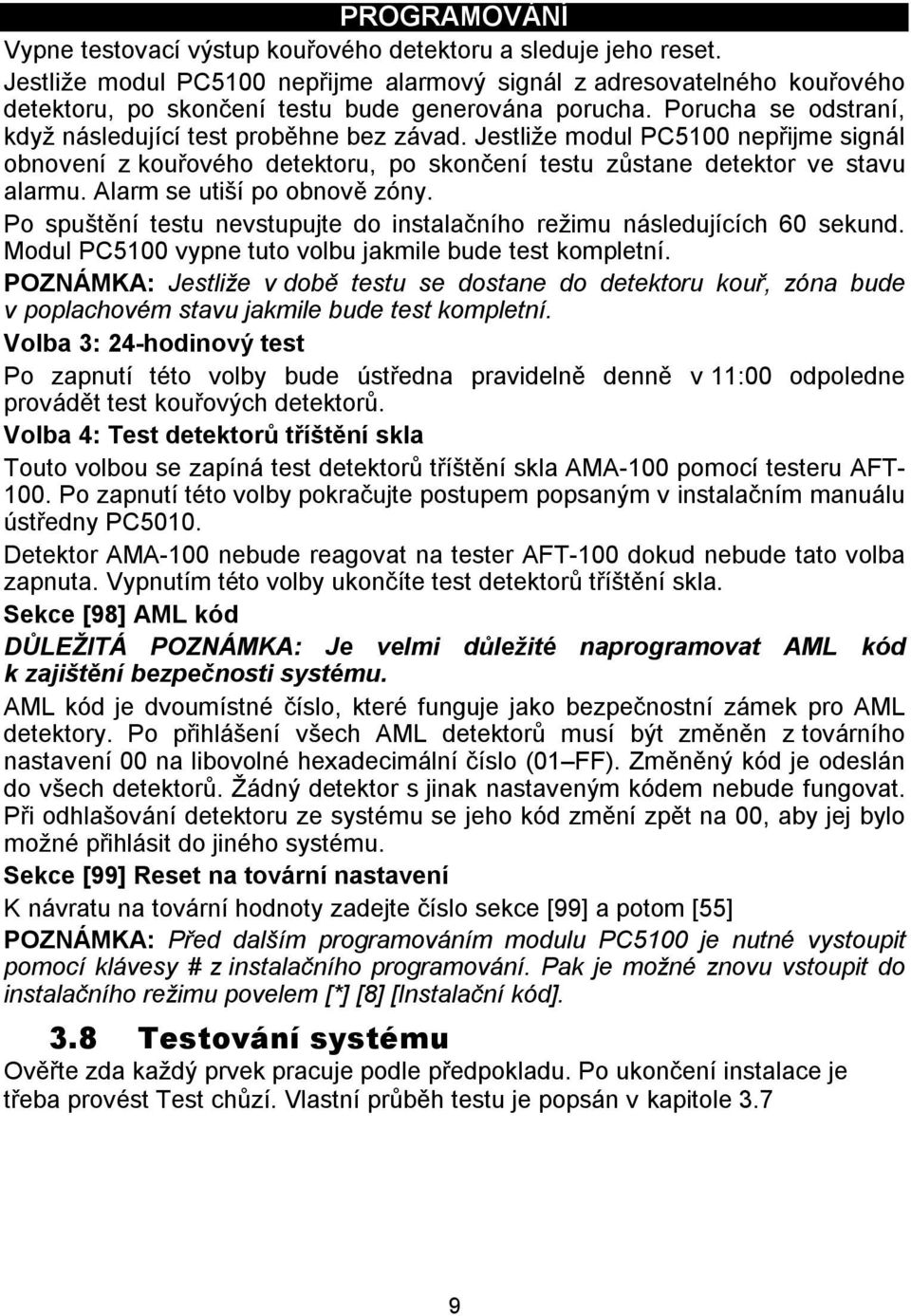

9 PROGRAMOVÁNÍ Vypne testovací výstup kouřového detektoru a sleduje jeho reset. Jestliže modul PC5100 nepřijme alarmový signál z adresovatelného kouřového detektoru, po skončení testu bude generována porucha. Porucha se odstraní, když následující test proběhne bez závad. Jestliže modul PC5100 nepřijme signál obnovení z kouřového detektoru, po skončení testu zůstane detektor ve stavu alarmu. Alarm se utiší po obnově zóny. Po spuštění testu nevstupujte do instalačního režimu následujících 60 sekund. Modul PC5100 vypne tuto volbu jakmile bude test kompletní. POZNÁMKA: Jestliže v době testu se dostane do detektoru kouř, zóna bude v poplachovém stavu jakmile bude test kompletní. Volba 3: 24-hodinový test Po zapnutí této volby bude ústředna pravidelně denně v 11:00 odpoledne provádět test kouřových detektorů. Volba 4: Test detektorů tříštění skla Touto volbou se zapíná test detektorů tříštění skla AMA-100 pomocí testeru AFT Po zapnutí této volby pokračujte postupem popsaným v instalačním manuálu ústředny PC5010. Detektor AMA-100 nebude reagovat na tester AFT-100 dokud nebude tato volba zapnuta. Vypnutím této volby ukončíte test detektorů tříštění skla. Sekce [98] AML kód DŮLEŽITÁ POZNÁMKA: Je velmi důležité naprogramovat AML kód k zajištění bezpečnosti systému. AML kód je dvoumístné číslo, které funguje jako bezpečnostní zámek pro AML detektory. Po přihlášení všech AML detektorů musí být změněn z továrního nastavení 00 na libovolné hexadecimální číslo (01 FF). Změněný kód je odeslán do všech detektorů. Žádný detektor s jinak nastaveným kódem nebude fungovat. Při odhlašování detektoru ze systému se jeho kód změní zpět na 00, aby jej bylo možné přihlásit do jiného systému. Sekce [99] Reset na tovární nastavení K návratu na tovární hodnoty zadejte číslo sekce [99] a potom [55] POZNÁMKA: Před dalším programováním modulu PC5100 je nutné vystoupit pomocí klávesy # z instalačního programování. Pak je možné znovu vstoupit do instalačního režimu povelem [*] [8] [Instalační kód]. 3.8 Testování systému Ověřte zda každý prvek pracuje podle předpokladu. Po ukončení instalace je třeba provést Test chůzí. Vlastní průběh testu je popsán v kapitole 3.7 9

10 Programovací tabulky KAPITOLA 4 [805] PC5100 rozšířené programování Zóna sériové registrační číslo Implicitně [01] Zóna 1 [17] Zóna 17 [02] Zóna 2 [18] Zóna 18 [03] Zóna 3 [19] Zóna 19 [04] Zóna 4 [20] Zóna 20 [05] Zóna 5 [21] Zóna 21 [06] Zóna 6 [22] Zóna 22 [07] Zóna 7 [23] Zóna 23 [08] Zóna 8 [24] Zóna 24 [09] Zóna 9 [25] Zóna 25 [10] Zóna 10 [26] Zóna 26 [11] Zóna 11 [27] Zóna 27 [12] Zóna 12 [28] Zóna 28 [13] Zóna 13 [29] Zóna 29 [14] Zóna 14 [30] Zóna 30 [15] Zóna 15 [31] Zóna 31 [16] Zóna 16 [32] Zóna 32 [97] Speciální funkce volby 1-3 (Implicitně VYP) Volba Zap Vyp 1 Test chůzí LED zapnuta Test chůzí LED vypnuta 2 Test kouř. det. po instalaci Kouřový test vypnut 3 24hod test kouřových det. 24hod test vypnut 4 Test det. tříštění skla Test detektorů tříštění vypnut 5-8 Pro budoucí použití [98] AML kód (Implicitně 00) [99] Reset na tovární nastavení Vložením [55] v této sekci se modul PC5100 vrátí do továrního nastavení. 10

11
