1 Instalační manuál S E C U R I T Y S Y S T E M S PC5020 v3.2 DLS-3v1.3 a vyšší DSC

2

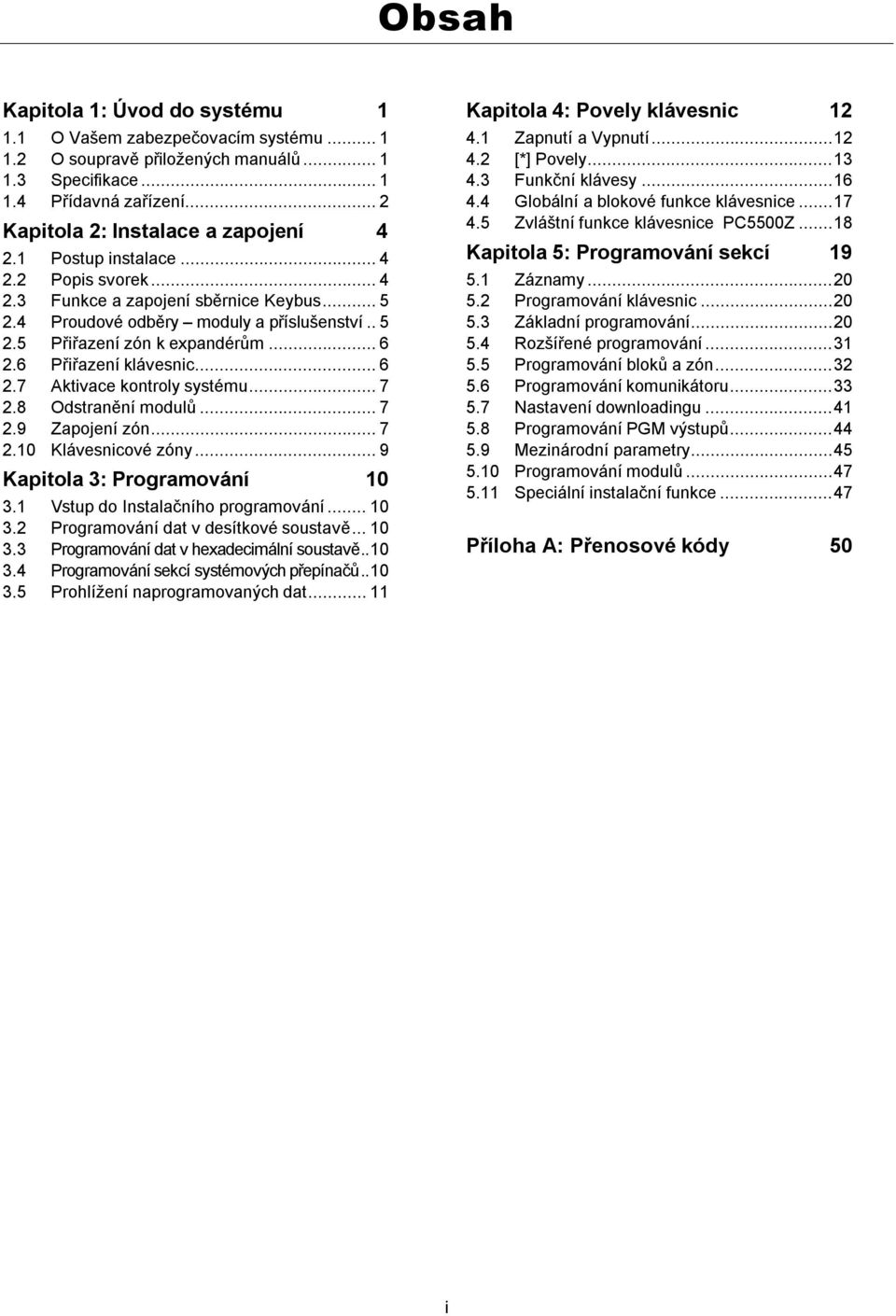

3 Obsah Kapitola 1: Úvod do systému O Vašem zabezpečovacím systému O soupravě přiložených manuálů Specifikace Přídavná zařízení...2 Kapitola 2: Instalace a zapojení Postup instalace Popis svorek Funkce a zapojení sběrnice Keybus Proudové odběry moduly a příslušenství Přiřazení zón k expandérům Přiřazení klávesnic Aktivace kontroly systému Odstranění modulů Zapojení zón Klávesnicové zóny...9 Kapitola 3: Programování Vstup do Instalačního programování Programování dat v desítkové soustavě Programování dat v hexadecimální soustavě Programování sekcí systémových přepínačů Prohlížení naprogramovaných dat...11 Kapitola 4: Povely klávesnic Zapnutí a Vypnutí [*] Povely Funkční klávesy Globální a blokové funkce klávesnice Zvláštní funkce klávesnice PC5500Z...18 Kapitola 5: Programování sekcí Záznamy Programování klávesnic Základní programování Rozšířené programování Programování bloků a zón Programování komunikátoru Nastavení downloadingu Programování PGM výstupů Mezinárodní parametry Programování modulů Speciální instalační funkce...47 Příloha A: Přenosové kódy 50 i

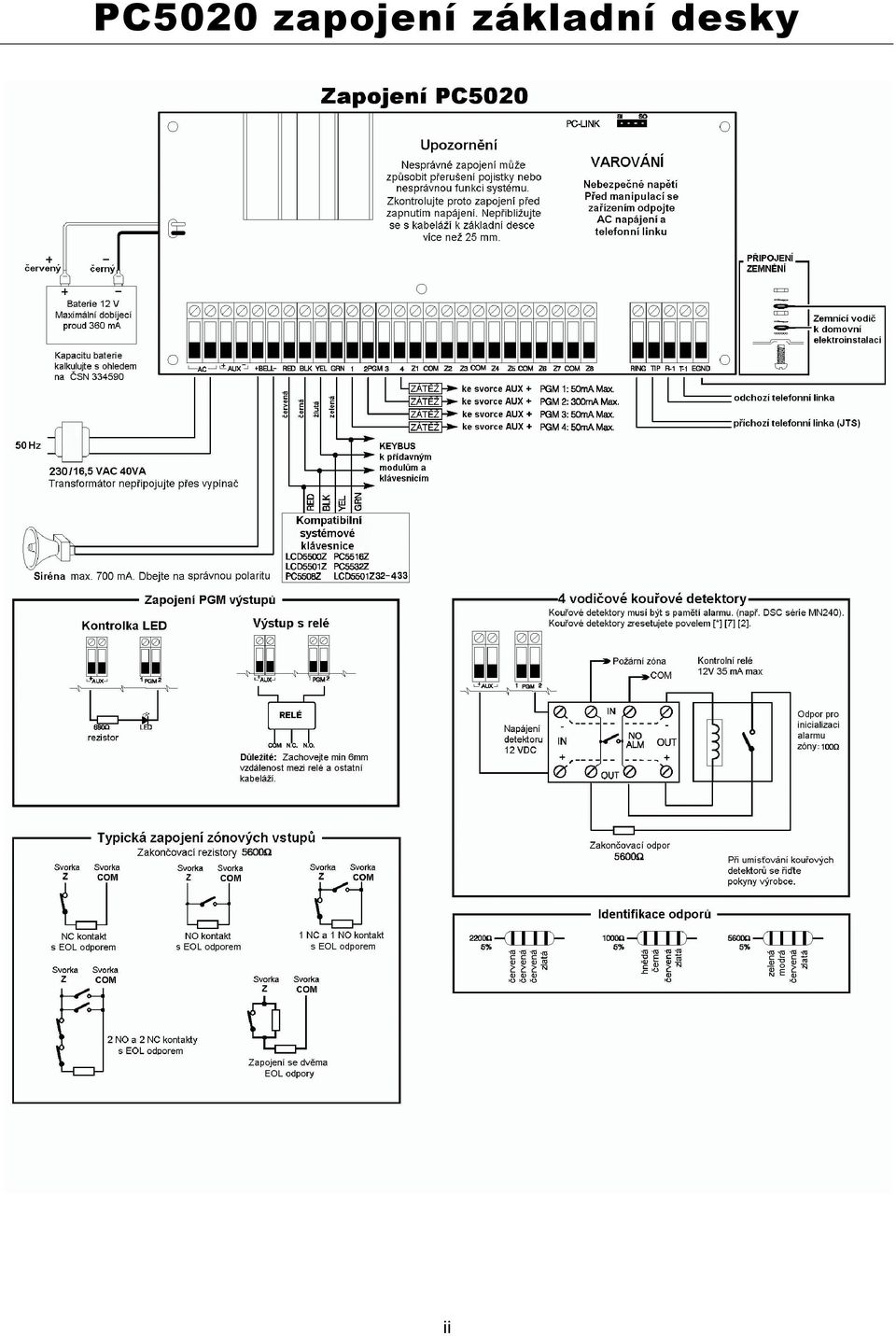

4 PC5020 zapojení základní desky ii

5 Kapitola 1: Úvod do systému 1.1 O Vašem zabezpečovacím systému POWER864 je systém pro zabezpečení objektů s nejvyššími požadavky. Podporuje až 64 bezpečnostních zón, 8 samostatných bloků a 32 uživatelů. Komunikace s uživatelem je velmi jednoduchá. Klávesnice LCD5500Z provádí uživatele všemi funkcemi pomocí srozumitelných pokynů na LCD displeji. Stav systému lze monitorovat dálkově po telefonní lince nebo pomocí náhradních komunikačních zařízení. Na základní desce má PC programovatelné výstupy, k nim můžete přidat 12 dalších na modulech PC5208 a PC5204. Výstupy lze naprogramovat na některou z 25 dostupných funkcí, např. pro ovládání dveřních zámků nebo osvětlení (viz sekce 5 Programovatelné výstupy ). Systém lze programovat pomocí systémové klávesnice nebo pomocí počítače a programu DLS-3 (viz Kapitola 3: Programování ). Před instalací pečlivě prostudujte všechny přiložené manuály. 1.2 Přiložené manuály Instalační manuál Manuál je určen pro instalační techniky a je v něm popsáno následující. přehled systému (Kapitola 1: Úvod do systému ) jak nainstalovat kabeláž systému a jeho modulů (Kapitola 2: Instalace a zapojení ) úvod do ovládání systému a uživatelských funkcí (Kapitola 4: Klávesnicové příkazy ) jak naprogramovat systém (Kapitola 3: Programování ) Přehled programovacích sekcí (Kapitola 5: Popis programu ) Veškeré programování zaznamenejte do Programovacích tabulek. Při přidávání modulů do systému se řiďte dokumentací, která je součástí dodávky jednotlivých modulů. Uživatelský manuál Součástí dodávky je i Uživatelský manuál, ve kterém jsou srozumitelné instrukce pro obsluhu systému. Instalační pracovníci by také měli tento manuál prostudovat, aby mohli poučit a zaškolit obsluhu systému. 1.3 Specifikace 8 plně programovatelných zón na desce ústředny 39 přístupových kódů: 32 uživatelských, 1 Master kód, 2 pro správce systému, 2 tísňové, 1 pro údržbu a 1 instalační lze rozšířit na 64 zón klávesnice se zabezpečovací zónou (PC 5508Z,PC 5516Z, PC 5532Z, LCD 5500Z, LCD5501Z) klasické rozšíření pomocí osmi-zónového rozšiřujícího modulu PC 5108, modulu PC 5100 pro připojení až 32 adresovatelných detektorů a požárního modulu PC5700/PC5720. bezdrátové rozšíření pomocí rozšiřujícího modulu PC 5132 pro bezdrátové zóny (až 32 bezdrátových zón, 433 nebo 900MHz, kontrola spojení) zakončení: NC, jednoduchý rezistor (EOL), dvojitý rezistor (DEOL) 34 typů zón, 8 programových atributů 1 možnost rozdělení na osm bloků Sirénový výstup kontrolovaný výstup 700 ma (proud omezený na 3 A), 12 VDC stálý nebo přerušovaný tón Paměť EEPROM při úplném selhání přívodu energie nedochází ke ztrátě naprogramovaných dat Programovatelné výstupy až 14 programovatelných výstupů, 21 programových funkcí jeden výkonový (300 ma) PGM výstup na základní desce ústředny pro připojení dvoudrátových kouřových detektorů (PGM2) tři slaboproudé (50 ma) PGM výstupy na základní desce ústředny (PGM1, PGM3, PGM4) 8 dalších PGM výstupů (50 ma) na modulu PC 5208 čtyři výkonové PGM výstupy (1A) na modulu PC5204 (jeden plně monitorovaný programovatelný výstup na desce modulu PC 5204 pro sirénu) Stabilizovaný napájecí zdroj pomocný zdroj 550 ma, 12 VDC jištění obvodů součástkami s kladným teplotním součinitelem (PTC) kontrola přerušení síťového napájení a stavu baterií vnitřní hodiny řízené síťovou frekvencí nebo krystalem Požadavky na napájení transformátor VAC, minimálně 40 VA baterie - 12V, min. 7 Ah hermeticky uzavřený olověný akumulátor nebo baterie 12V, 4Ah odběr ústředny Power 864 = 65mA Specifikace přídavných klávesnic nabídka klávesnic - PC 5508Z LED klávesnice 8 zón - PC 5532Z LED klávesnice 32 zón - PC 5516Z LED klávesnice 16 zón - LCD 5500Z klávesnice s LCD displejem - LCD 5501Z LCD ikonová klávesnice - LCD 5501Z ikonová klávesnice/přijímač klávesnice označené Z mají jeden zónový vstup každá klávesnice má 5 plně programovatelných funkčních kláves lze připojit až osm klávesnic připojení ke čtyřdrátové sběrnice KEYBUS vestavěný piezoelektrický bzučák Specifikace telefonního komunikátoru podporuje všechny běžné formáty včetně SIA, Contact ID a Domácí telefon rozdělený přenos na jednotlivá tel. čísla tři programovatelná telefonní čísla jedno systémové identifikační číslo, osm blokových podporuje náhradní komunikační zařízení LINKS1000, GSM1000, Links 2X50 a Skyroute tónová a impulsní volba DPDT obsazení linky funkce anti-jam pager formát aktivovaný vybranou událostí komunikace T-Link přes PC-Link

6 Charakteristika kontroly systému Ústředna PC5020 průběžně monitoruje mnoho možných poruchových stavů: přerušení síťového napájení porucha zóny porucha požární zóny porucha telefonní linky stav baterií porucha obvodu sirény ztráta vnitřního času porucha pomocného zdroje AUX tamper zóny porucha komunikace porucha modulu (komunikace, tamper) porucha kamery na DLM-4L Funkce omezující Plané alarmu signalizace doby pro odchod signalizace chyby při odchodu signalizace doby pro příchod rychlý odchod časovači pro verifikaci počítadlo alarmů zóny alarm při odchodu zpoždění komunikace cyklický buffer kláves křížový alarm dvou zón Další funkce automatická aktivace bloku v určený čas v určený den v týdnu klávesnicí aktivovaný poplachový výstup a test komunikátoru zablokování klávesnice audiofunkce - modul interkomu PC 5936 umožňující interní komunikaci a obousměrný příposlech na PCO všechny moduly připojené k systému čtyřdrátovou sběrnicí KEYBUS ve vzdálenosti až 305 m od ústředny obsah paměti pro záznam událostí může být vytištěn pomocí modulu sériového rozhraní PC5400 na sériové tiskárně podpora hlasového modulu ESCORT 5580 s možností ovládání modulů domácí automatizace X-10 paměť pro záznam posledních 256 událostí, záznam času a data události obousměrné spojení s počítačem automatické přepnutí na letní čas podpora systému Downlook(DLM-4v1.0a PC5108L) 1.4 Přídavná zařízení Souhrnné informace o podpoře přídavných modulů naleznete v tabulce na zadní straně tohoto manuálu. Klávesnice K ústředně lze připojit libovolnou kombinaci maximálně osmi klávesnic z níže uvedených typů. Pro systémy různé velikosti lze použít různé klávesnice (s funkčními klávesami); s 8, 16 nebo 32 zónami. PC5508Z: 8 zónová klávesnice se zónovým vstupem PC5516Z: 16 zónová klávesnice se zónovým vstupem PC5532Z: 32 zónová klávesnice se zónovým vstupem LCD5500Z: LCD klávesnice se zónovým vstupem LCD5501Z: LCD ikonová klávesnice se zónovým vstupem POZNÁMKA: Následující verze klávesnic lze použít pouze pro první dva bloky zón a pro prvních 8, 16 resp. 32 zón: PC5508Z, PC5516Z, PC5532Z verze 2.00 a nižší LCD5500Z verze 2.X a nižší LCD5501Z verze 1.X a nižší PC 5100 Interface pro adresovatelnou linku Modul umožňuje připojení až 32 dvoudrátových adresovatelných detektorů do systému. POZNÁMKA: PC5100 verze 1.0 a nižší lze použít pro adresování pouze prvních 32 zón. PC 5108 Osmi-zónový expandér Osmi-zónový expandér lze použít pro zvýšení počtu zón systému. V systému může být zapojeno až 7 modulů zvyšující celkový počet zón na 64. (Viz Instalační manuál k modulu PC 5108") POZNÁMKA: PC5108 verze 1.0 lze použít pouze pro prvních 32 zón, hlásí se jako dva moduly a obsazují dvě kontrolní pozice. POZNÁMKA: Nekombinujte v jednom systému moduly v 1.x a nižší a 2.x a vyšší PC 5132 Modul bezdrátového přijímače Modul bezdrátového přijímače PC 5132 lze použít pro připojení až 32 bezdrátových zařízení. (Viz Instalační manuál PC 5132) POZNÁMKA: Bezdrátové mohou být pouze zóny PC 5200 modul napájecího zdroje PC 5200 může poskytnout až 1A pomocného napájení pro moduly a zařízení připojená k ústředně. Modul vyžaduje transformátor 16,5 VAC, 40 VA a baterii 4 Ah. (Viz Instalační manuál PC 5200). PC 5204 Modul výkonových výstupů / napájecího zdroje PC 5204 může poskytnout až 1A pomocného napájení pro moduly a zařízení připojená k ústředně. Modul vyžaduje transformátor 16,5 VAC, 40 VA a baterii 4 Ah. Modul je vybaven 4-mi výkonovými výstupy. (Viz Instalační manuál PC 5204). PC 5208 Modul slaboproudých výstupů Přidává osm tranzistorových výstupů (50 ma). Každý výstup je samostatně programovatelný na jednu z 19 funkcí. (Viz Instalační manuál PC 5208). POZNÁMKA: Použijete-li výstupy na základní desce i na modulu PC5208, bude PGM3 fungovat stejně jako první výstup na PC5208 a PGM4 jako druhý výstup na PC5208. Modul ESCORT 5580 Modul ESCORT 5580 propůjčí jakémukoli tlačítkovému telefonu s tónovou volbou vlastnosti plně funkční klávesnice. Zahrnuje také vestavěné rozhraní pro 32 modulů X-10 pro řízení osvětlení a elektrospotřebičů (Viz Instalační manuál Escort 5580). POZNÁMKA: Pro přístup k blokům 3 8 a zónám nelze použít modul Escort verze 2.x a nižší. S moduly této verze lze ovládat pouze bloky 1 a 2 a kontrolovat zóny PC 5936 Modul interkomu Modul interkomu PC 5936 se začleňuje jednoduchým způsobem do systému funkce; vyhledávání osob (paging), interní komunikace, příposlech, hudba na pozadí, ovládání dveřních zámků atd. Modul také umožňuje obousměrnou hlasovou komunikaci s PCO. (Viz Instalační manuál pro PC5936) 2

7 Tři další zařízení systému interkomu jsou: PC 5921 Vnitřní audio stanice PC 5921EXT Venkovní audio stanice, kterou lze použít jako venkovní hlásku ke dveřím, vratům apod. PC 5921EXT/R Venkovní audio stanice s vestavěným relé, které umožňuje připojení normálního dveřního zvonku, nahrazující vyzváněcí tón generovaný modulem PC5936. PC 5400 Modul pro připojení tiskárny Modul tiskárny PC 5400 vytiskne všechny události systému na sériové tiskárně. Události budou tisknuty ve formátu: blok, čas, datum, událost (Viz Instalační manuál pro PC5400) POZNÁMKA: Modul PC5400 verze 2.x a nižší podporuje pouze události bloku 1, 2 a zóny Komunikátory LINKS 1000 Moduly LINKS1000 poskytují finančně nenáročný způsob doplnění systému o záložní bezdrátovou komunikaci. Zařízení je umístěno ve vlastní skříni s anténou a je napájeno samostatnou baterií a transformátorem. (Viz kapitola 5 "Modul LINKS1000"). Komunikátor T-Link Komunikátor T-Link umožňuje jednoduchým způsobem provádět komunikaci s ústřednou po lokální síti LAN. (Viz Instalační manuál T-Link). Ostatní Komunikátory Více informací naleznete v Instalačních manuálech pro LINKS2X50, LINKS3000 a Skyroute Systém Downlook, moduly PC5108L a DLM-4 v.1.0l Rozšiřuje systém o 8 programovatelných zón a také slouží jako interface mezi modulem pro přenos obrazu DLM-4L a ústřednou Power864. Modul funguje i jako video přepínač pro 8 kamer. Bližší informace najdete v příslušných instalačních manuálech. POZNÁMKA: Modul PC5108L muže být přiřazen pouze zónám 9 32 a blokům 1 a 2. Nepodporuje zóny a bloky 3 8. Kamery lze přiřadit pouze k zónám Modul se přihlašuje jako dva rozšiřovací moduly a obsazuje dva kontrolní sloty. POZNÁMKA: Nekombinujte v jednom systému moduly PC5108L v. 1.x a nižší s moduly PC5108 v.2.0 a vyšší. Požární moduly PC 5700 Jedná se o čtyř-vstupový zónový expandér, dva zónové vstupy třídy A pro ochranu proti vodě, detektor zemní poruchy a kontrola dvou telefonních linek. Ústředna se standardně dodává ve skříni PC 5003C s rozměry 288 x 298 x 78 mm. K dispozici jsou další následující skříňky: PC 5002C pro zdrojový modul PC5204. Rozměry 213 x 265 x 78 mm. PC 5004C pro modul ESCORT a tiskový modul PC5400. Rozměry 229 x 178 x 65 mm. PC 5001C pro modul PC 5108 a PC5208. Rozměry 153 x 122 x 38 mm. PC 5001CP Plastová skříňka pro modul PC 5108 a PC5208. Rozměry 146 x 105 x 25.5 mm. Montážní desky Montážní desky slouží k připevnění audiostanice vedle klávesnice. PC 55BP1 Pro montáž audiostanice vedle klávesnice. Rozměry 208x115x18mm PC 55BP2 Pro montáž audiostanice vedle klávesnice. Navíc lze umístit také modul PC 5108 nebo PC5208. Rozměry 208x115x18mm. Požární moduly PC 5720 Tento modul může být použit jako rozhraní mezi ústřednou a buď sériovou tiskárnou, nebo síťovým komunikátorem DVACS. POZNÁMKA: Moduly PC 5700 a PC 5720 se přihlašují jako dva rozšiřovací moduly a obsazují dva kontrolní sloty. POZNÁMKA: Nekombinujte v jednom systému moduly PC5700 a PC5720 v1.x a nižší s moduly PC5108 v2.0 a vyšší. Skříně K systému Power864 lze dodat několik typů skříní: 3

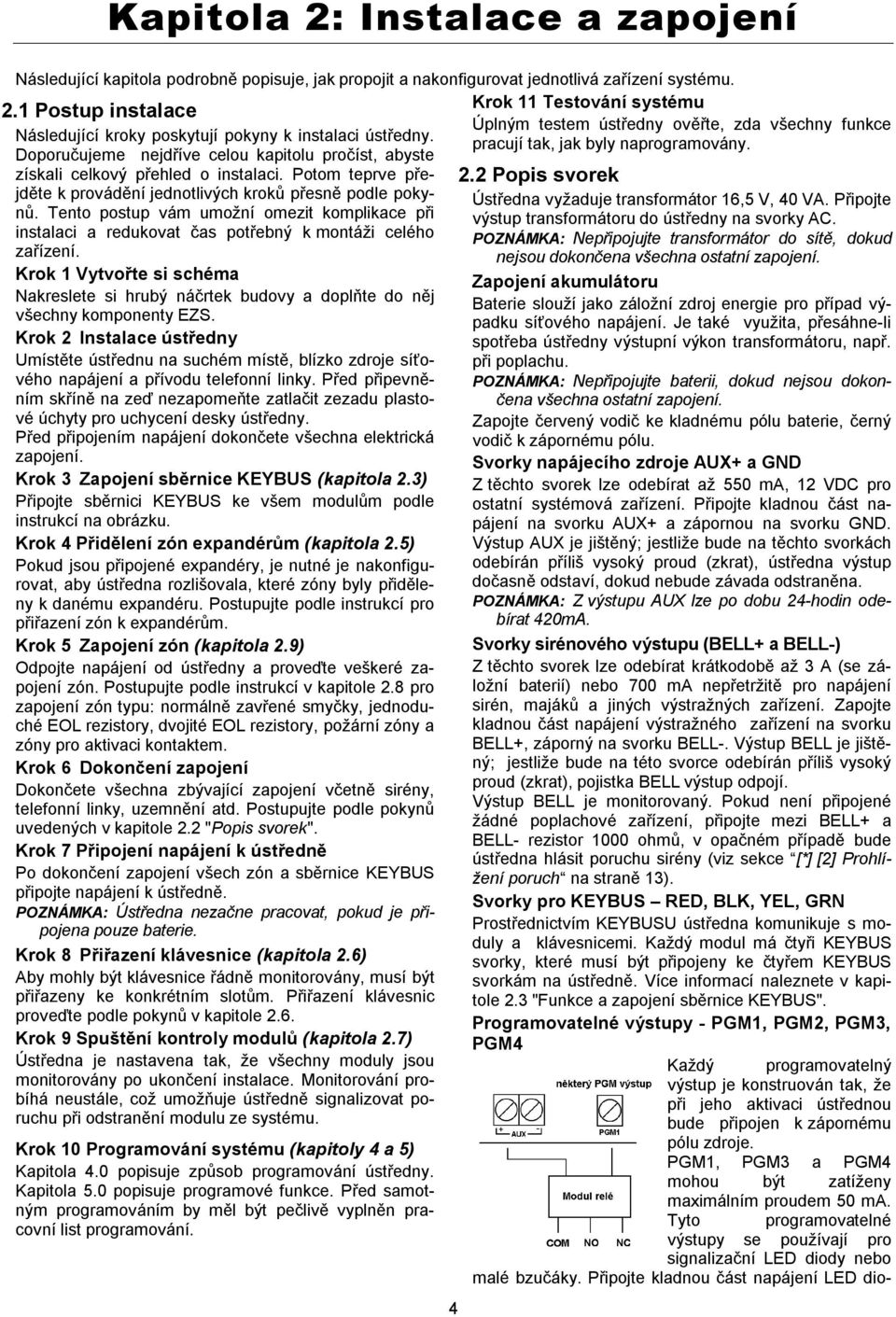

8 Kapitola 2: Instalace a zapojení Následující kapitola podrobně popisuje, jak propojit a nakonfigurovat jednotlivá zařízení systému. 2.1 Postup instalace Následující kroky poskytují pokyny k instalaci ústředny. Doporučujeme nejdříve celou kapitolu pročíst, abyste získali celkový přehled o instalaci. Potom teprve přejděte k provádění jednotlivých kroků přesně podle pokynů. Tento postup vám umožní omezit komplikace při instalaci a redukovat čas potřebný k montáži celého zařízení. Krok 1 Vytvořte si schéma Nakreslete si hrubý náčrtek budovy a doplňte do něj všechny komponenty EZS. Krok 2 Instalace ústředny Umístěte ústřednu na suchém místě, blízko zdroje síťového napájení a přívodu telefonní linky. Před připevněním skříně na zeď nezapomeňte zatlačit zezadu plastové úchyty pro uchycení desky ústředny. Před připojením napájení dokončete všechna elektrická zapojení. Krok 3 Zapojení sběrnice KEYBUS (kapitola 2.3) Připojte sběrnici KEYBUS ke všem modulům podle instrukcí na obrázku. Krok 4 Přidělení zón expandérům (kapitola 2.5) Pokud jsou připojené expandéry, je nutné je nakonfigurovat, aby ústředna rozlišovala, které zóny byly přiděleny k danému expandéru. Postupujte podle instrukcí pro přiřazení zón k expandérům. Krok 5 Zapojení zón (kapitola 2.9) Odpojte napájení od ústředny a proveďte veškeré zapojení zón. Postupujte podle instrukcí v kapitole 2.8 pro zapojení zón typu: normálně zavřené smyčky, jednoduché EOL rezistory, dvojité EOL rezistory, požární zóny a zóny pro aktivaci kontaktem. Krok 6 Dokončení zapojení Dokončete všechna zbývající zapojení včetně sirény, telefonní linky, uzemnění atd. Postupujte podle pokynů uvedených v kapitole 2.2 "Popis svorek". Krok 7 Připojení napájení k ústředně Po dokončení zapojení všech zón a sběrnice KEYBUS připojte napájení k ústředně. POZNÁMKA: Ústředna nezačne pracovat, pokud je připojena pouze baterie. Krok 8 Přiřazení klávesnice (kapitola 2.6) Aby mohly být klávesnice řádně monitorovány, musí být přiřazeny ke konkrétním slotům. Přiřazení klávesnic proveďte podle pokynů v kapitole 2.6. Krok 9 Spuštění kontroly modulů (kapitola 2.7) Ústředna je nastavena tak, že všechny moduly jsou monitorovány po ukončení instalace. Monitorování probíhá neustále, což umožňuje ústředně signalizovat poruchu při odstranění modulu ze systému. Krok 10 Programování systému (kapitoly 4 a 5) Kapitola 4.0 popisuje způsob programování ústředny. Kapitola 5.0 popisuje programové funkce. Před samotným programováním by měl být pečlivě vyplněn pracovní list programování. 4 Krok 11 Testování systému Úplným testem ústředny ověřte, zda všechny funkce pracují tak, jak byly naprogramovány. 2.2 Popis svorek Ústředna vyžaduje transformátor 16,5 V, 40 VA. Připojte výstup transformátoru do ústředny na svorky AC. POZNÁMKA: Nepřipojujte transformátor do sítě, dokud nejsou dokončena všechna ostatní zapojení. Zapojení akumulátoru Baterie slouží jako záložní zdroj energie pro případ výpadku síťového napájení. Je také využita, přesáhne-li spotřeba ústředny výstupní výkon transformátoru, např. při poplachu. POZNÁMKA: Nepřipojujte baterii, dokud nejsou dokončena všechna ostatní zapojení. Zapojte červený vodič ke kladnému pólu baterie, černý vodič k zápornému pólu. Svorky napájecího zdroje AUX+ a GND Z těchto svorek lze odebírat až 550 ma, 12 VDC pro ostatní systémová zařízení. Připojte kladnou část napájení na svorku AUX+ a zápornou na svorku GND. Výstup AUX je jištěný; jestliže bude na těchto svorkách odebírán příliš vysoký proud (zkrat), ústředna výstup dočasně odstaví, dokud nebude závada odstraněna. POZNÁMKA: Z výstupu AUX lze po dobu 24-hodin odebírat 420mA. Svorky sirénového výstupu (BELL+ a BELL-) Z těchto svorek lze odebírat krátkodobě až 3 A (se záložní baterií) nebo 700 ma nepřetržitě pro napájení sirén, majáků a jiných výstražných zařízení. Zapojte kladnou část napájení výstražného zařízení na svorku BELL+, záporný na svorku BELL-. Výstup BELL je jištěný; jestliže bude na této svorce odebírán příliš vysoký proud (zkrat), pojistka BELL výstup odpojí. Výstup BELL je monitorovaný. Pokud není připojené žádné poplachové zařízení, připojte mezi BELL+ a BELL- rezistor 1000 ohmů, v opačném případě bude ústředna hlásit poruchu sirény (viz sekce [*] [2] Prohlížení poruch na straně 13). Svorky pro KEYBUS RED, BLK, YEL, GRN Prostřednictvím KEYBUSU ústředna komunikuje s moduly a klávesnicemi. Každý modul má čtyři KEYBUS svorky, které musí být připojeny ke čtyřem KEYBUS svorkám na ústředně. Více informací naleznete v kapitole 2.3 "Funkce a zapojení sběrnice KEYBUS". Programovatelné výstupy - PGM1, PGM2, PGM3, PGM4 Každý programovatelný výstup je konstruován tak, že při jeho aktivaci ústřednou bude připojen k zápornému pólu zdroje. PGM1, PGM3 a PGM4 mohou být zatíženy maximálním proudem 50 ma. Tyto programovatelné výstupy se používají pro signalizační LED diody nebo malé bzučáky. Připojte kladnou část napájení LED dio-

9 dy nebo bzučáku ke svorce AUX+ a zápornou ke svorce PGM. PGM2 je výkonový výstup poskytující proud až 300 ma. Pracuje podobně jako PGM1. Jestliže požadujete větší proud než 300 ma, musíte použít relé zapojené podle uvedeného schématu. Zónové vstupy Z1 až Z8 Každé detekční zařízení musí být v ústředně připojeno k zónovému vstupu. Doporučujeme, aby ke každé zóně bylo připojeno jedno detekční zařízení, ale je možné připojit více detekčních zařízení ke stejné zóně. Podrobné informace o zapojení zón naleznete v kapitole 2.9 Zapojení zón na straně 7. Svorky pro připojení telefonní linky - TIP, RING, T-1, R-1 Pro komunikaci ústředny na PCO nebo downloading je nutná telefonní linka. Zapojte svorky telefonní linky následujícím způsobem: R-1... telefonní přístroj T-1... telefonní přístroj TIP... vstupní linka JTS RING...vstupní linka JTS Zapojte ústřednu PC5020 a moduly používající telefonní linku v následujícím pořadí: Například, je-li ústředna nainstalována s modulem LINKS 1000/ GSM 1000 a modulem audio systému PC5936, připojí se vstupní telefonní linka nejprve k modulu LINKS 1000/ GSM 1000, z něho do ústředny PC5020, dále do modulu PC5936 a nakonec k telefonnímu přístroji. POZNÁMKA: Nepřipojujte komunikátor bezpečnostní ústředny k telefonním linkám určeným pro zapojení faxu. Tyto linky mohou zahrnovat pásmový filtr, který linku odpojí, když zaznamená jiný signál než faxový, což by způsobilo neúplný přenos. 2.3 Funkce a zapojení sběrnice KEYBUS KEYBUS se používá pro komunikaci ústředny s moduly a klávesnicemi. Svorky RED a BLK jsou napájecí, svorky YEL a GRN se využívají pro komunikaci. POZNÁMKA: Všechny čtyři svorky KEYBUS ústředny, musí být spojeny se čtyřmi svorkami KEYBUS všech modulů. Platí následující: pro KEYBUS musí být použit čtyřžilový kabel, (minimum průměr 0.5 mm), nejlépe twistovaný (kroucený) moduly mohou být k ústředně připojeny v sérii nebo pomocí odboček tvaru T ke sběrnici KEYBUS může být v kterémkoli místě připojen jakýkoli modul žádný modul nesmí být dále než 305m (délka kabelu) od ústředny stíněný kabel se nedoporučuje pokud není kabeláž vedena prostorem, který vykazuje nadměrný vysokofrekvenční šum nebo interference Příklad zapojení sběrnice KEYBUS Správně zapojený modul (A), vzdálenost nepřesahuje 305m délky vedení od ústředny. Správně zapojený modul (B), vzdálenost nepřesahuje 305m délky vedení od ústředny. Nesprávně zapojený modul (C), vzdálenost přesahuje 305m délky vedení od ústředny. 2.4 Proudové odběry - moduly a příslušenství Systém Power864 může spolehlivě pracovat, pokud nebude překročena mezní hodnota odebíraného proudu z ústředny a rozšiřujících modulů. Na základě údajů uvedených dále v této kapitole se přesvědčíte, zda žádná z částí systému není přetížena a může tedy spolehlivě pracovat. Proudové odběry zařízení systému PC5020 (vše 12 VDC) LCD 5500 klávesnice: 50 ma LCD 5500Z klávesnice: 85 ma LCD 5501Z klávesnice: 45 ma LCD 5501Z klávesnice/přijímač: 260 ma (max) PC 5532 klávesnice: 45 ma PC 5516 klávesnice: 45 ma PC 5508 klávesnice: 45 ma PC 5532Z klávesnice: 85 ma PC 5516Z klávesnice: 85 ma PC 5508Z klávesnice: 85 ma PC 5100 modul pro připojení adresovatelných zařízení : 40mA PC 5108 zónový expandér: 35 ma PC 5108L zónový expandér: 60 ma PC 5132 bezdrátový přijímač: 125 ma PC 5200 výstupový modul: 20 ma PC 5204 výstupový modul: 20 ma PC 5208 výstupový modul: 50 ma PC 5320 modul pro připojení 4 bezdrátových přijímačů PC mA ESCORT 5580 modul: 150 ma PC 5400 tiskový modul: 65 ma PC 5700 požární modul: 150 ma PC 5904 Modul umožňující funkci příposlechu: 175 ma PC 5936 Modul audio systému: 65 ma PC 5937 Rozšiřovací modul audio systému: 5 ma PC 5921 Stanice audio systému: 20 ma PC 5921 EXT Stanice audio systému: 20 ma PC 5921 EXT/R Stanice audio systému: 35 ma DLM-4L v 1.0: 180 ma 5

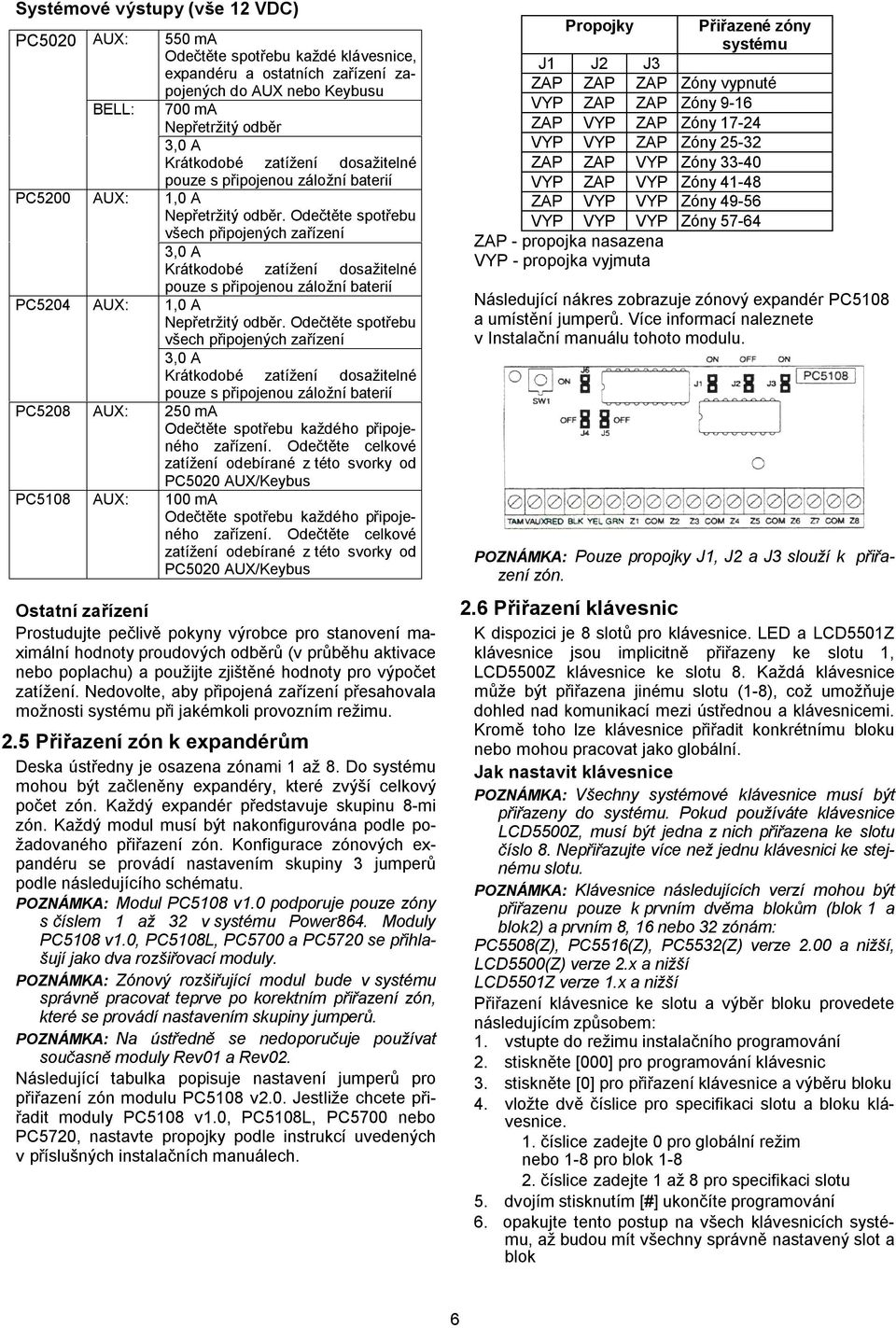

10 Systémové výstupy (vše 12 VDC) PC5020 AUX: BELL: 550 ma Odečtěte spotřebu každé klávesnice, expandéru a ostatních zařízení zapojených do AUX nebo Keybusu 700 ma Nepřetržitý odběr 3,0 A Krátkodobé zatížení dosažitelné PC5200 AUX: pouze s připojenou záložní baterií 1,0 A Nepřetržitý odběr. Odečtěte spotřebu všech připojených zařízení 3,0 A Krátkodobé zatížení dosažitelné PC5204 AUX: pouze s připojenou záložní baterií 1,0 A Nepřetržitý odběr. Odečtěte spotřebu všech připojených zařízení 3,0 A Krátkodobé zatížení dosažitelné pouze s připojenou záložní baterií PC5208 AUX: 250 ma Odečtěte spotřebu každého připojeného zařízení. Odečtěte celkové zatížení odebírané z této svorky od PC5020 AUX/Keybus PC5108 AUX: 100 ma Odečtěte spotřebu každého připojeného zařízení. Odečtěte celkové zatížení odebírané z této svorky od PC5020 AUX/Keybus Ostatní zařízení Prostudujte pečlivě pokyny výrobce pro stanovení maximální hodnoty proudových odběrů (v průběhu aktivace nebo poplachu) a použijte zjištěné hodnoty pro výpočet zatížení. Nedovolte, aby připojená zařízení přesahovala možnosti systému při jakémkoli provozním režimu. 2.5 Přiřazení zón k expandérům Deska ústředny je osazena zónami 1 až 8. Do systému mohou být začleněny expandéry, které zvýší celkový počet zón. Každý expandér představuje skupinu 8-mi zón. Každý modul musí být nakonfigurována podle požadovaného přiřazení zón. Konfigurace zónových expandéru se provádí nastavením skupiny 3 jumperů podle následujícího schématu. POZNÁMKA: Modul PC5108 v1.0 podporuje pouze zóny s číslem 1 až 32 v systému Power864. Moduly PC5108 v1.0, PC5108L, PC5700 a PC5720 se přihlašují jako dva rozšiřovací moduly. POZNÁMKA: Zónový rozšiřující modul bude v systému správně pracovat teprve po korektním přiřazení zón, které se provádí nastavením skupiny jumperů. POZNÁMKA: Na ústředně se nedoporučuje používat současně moduly Rev01 a Rev02. Následující tabulka popisuje nastavení jumperů pro přiřazení zón modulu PC5108 v2.0. Jestliže chcete přiřadit moduly PC5108 v1.0, PC5108L, PC5700 nebo PC5720, nastavte propojky podle instrukcí uvedených v příslušných instalačních manuálech. Propojky Přiřazené zóny systému J1 J2 J3 Zóny vypnuté Zóny 9-16 Zóny Zóny Zóny Zóny Zóny Zóny propojka nasazena - propojka vyjmuta Následující nákres zobrazuje zónový expandér PC5108 a umístění jumperů. Více informací naleznete v Instalační manuálu tohoto modulu. POZNÁMKA: Pouze propojky J1, J2 a J3 slouží k přiřazení zón. 2.6 Přiřazení klávesnic K dispozici je 8 slotů pro klávesnice. LED a LCD5501Z klávesnice jsou implicitně přiřazeny ke slotu 1, LCD5500Z klávesnice ke slotu 8. Každá klávesnice může být přiřazena jinému slotu (1-8), což umožňuje dohled nad komunikací mezi ústřednou a klávesnicemi. Kromě toho lze klávesnice přiřadit konkrétnímu bloku nebo mohou pracovat jako globální. Jak nastavit klávesnice POZNÁMKA: Všechny systémové klávesnice musí být přiřazeny do systému. Pokud používáte klávesnice LCD5500Z, musí být jedna z nich přiřazena ke slotu číslo 8. Nepřiřazujte více než jednu klávesnici ke stejnému slotu. POZNÁMKA: Klávesnice následujících verzí mohou být přiřazenu pouze k prvním dvěma blokům (blok 1 a blok2) a prvním 8, 16 nebo 32 zónám: PC5508(Z), PC5516(Z), PC5532(Z) verze 2.00 a nižší, LCD5500(Z) verze 2.x a nižší LCD5501Z verze 1.x a nižší Přiřazení klávesnice ke slotu a výběr bloku provedete následujícím způsobem: 1. vstupte do režimu instalačního programování 2. stiskněte [000] pro programování klávesnic 3. stiskněte [0] pro přiřazení klávesnice a výběru bloku 4. vložte dvě číslice pro specifikaci slotu a bloku klávesnice. 1. číslice zadejte 0 pro globální režim nebo 1-8 pro blok číslice zadejte 1 až 8 pro specifikaci slotu 5. dvojím stisknutím [#] ukončíte programování 6. opakujte tento postup na všech klávesnicích systému, až budou mít všechny správně nastavený slot a blok 6

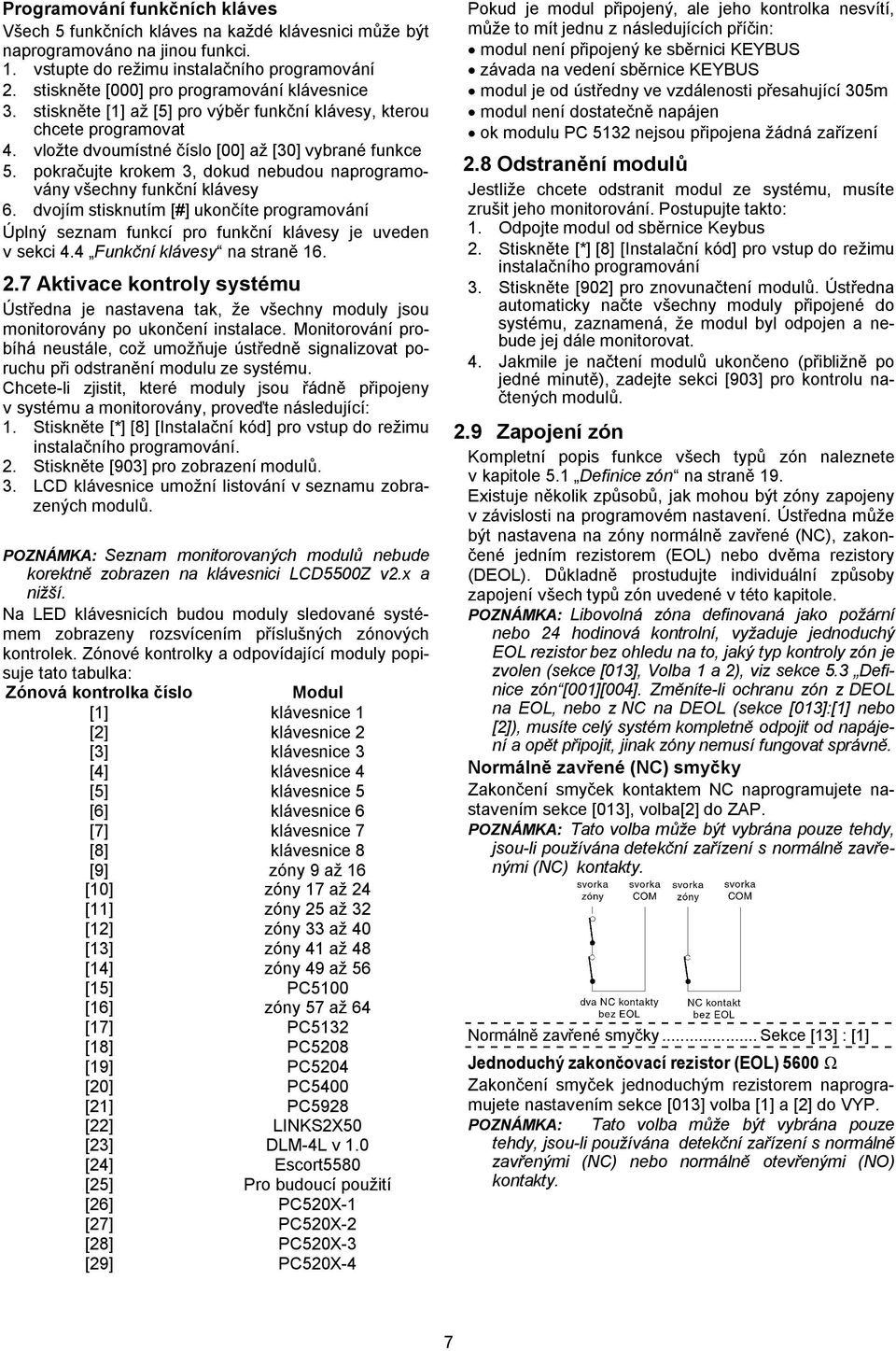

11 Programování funkčních kláves Všech 5 funkčních kláves na každé klávesnici může být naprogramováno na jinou funkci. 1. vstupte do režimu instalačního programování 2. stiskněte [000] pro programování klávesnice 3. stiskněte [1] až [5] pro výběr funkční klávesy, kterou chcete programovat 4. vložte dvoumístné číslo [00] až [30] vybrané funkce 5. pokračujte krokem 3, dokud nebudou naprogramovány všechny funkční klávesy 6. dvojím stisknutím [#] ukončíte programování Úplný seznam funkcí pro funkční klávesy je uveden v sekci 4.4 Funkční klávesy na straně Aktivace kontroly systému Ústředna je nastavena tak, že všechny moduly jsou monitorovány po ukončení instalace. Monitorování probíhá neustále, což umožňuje ústředně signalizovat poruchu při odstranění modulu ze systému. Chcete-li zjistit, které moduly jsou řádně připojeny v systému a monitorovány, proveďte následující: 1. Stiskněte [*] [8] [Instalační kód] pro vstup do režimu instalačního programování. 2. Stiskněte [903] pro zobrazení modulů. 3. LCD klávesnice umožní listování v seznamu zobrazených modulů. POZNÁMKA: Seznam monitorovaných modulů nebude korektně zobrazen na klávesnici LCD5500Z v2.x a nižší. Na LED klávesnicích budou moduly sledované systémem zobrazeny rozsvícením příslušných zónových kontrolek. Zónové kontrolky a odpovídající moduly popisuje tato tabulka: Zónová kontrolka číslo Modul [1] klávesnice 1 [2] klávesnice 2 [3] klávesnice 3 [4] klávesnice 4 [5] klávesnice 5 [6] klávesnice 6 [7] klávesnice 7 [8] klávesnice 8 [9] zóny 9 až 16 [10] zóny 17 až 24 [11] zóny 25 až 32 [12] zóny 33 až 40 [13] zóny 41 až 48 [14] zóny 49 až 56 [15] PC5100 [16] zóny 57 až 64 [17] PC5132 [18] PC5208 [19] PC5204 [20] PC5400 [21] PC5928 [22] LINKS2X50 [23] DLM-4L v 1.0 [24] Escort5580 [25] Pro budoucí použití [26] PC520X-1 [27] PC520X-2 [28] PC520X-3 [29] PC520X-4 Pokud je modul připojený, ale jeho kontrolka nesvítí, může to mít jednu z následujících příčin: modul není připojený ke sběrnici KEYBUS závada na vedení sběrnice KEYBUS modul je od ústředny ve vzdálenosti přesahující 305m modul není dostatečně napájen ok modulu PC 5132 nejsou připojena žádná zařízení 2.8 Odstranění modulů Jestliže chcete odstranit modul ze systému, musíte zrušit jeho monitorování. Postupujte takto: 1. Odpojte modul od sběrnice Keybus 2. Stiskněte [*] [8] [Instalační kód] pro vstup do režimu instalačního programování 3. Stiskněte [902] pro znovunačtení modulů. Ústředna automaticky načte všechny moduly připojené do systému, zaznamená, že modul byl odpojen a nebude jej dále monitorovat. 4. Jakmile je načtení modulů ukončeno (přibližně po jedné minutě), zadejte sekci [903] pro kontrolu načtených modulů. 2.9 Zapojení zón Kompletní popis funkce všech typů zón naleznete v kapitole 5.1 Definice zón na straně 19. Existuje několik způsobů, jak mohou být zóny zapojeny v závislosti na programovém nastavení. Ústředna může být nastavena na zóny normálně zavřené (NC), zakončené jedním rezistorem (EOL) nebo dvěma rezistory (DEOL). Důkladně prostudujte individuální způsoby zapojení všech typů zón uvedené v této kapitole. POZNÁMKA: Libovolná zóna definovaná jako požární nebo 24 hodinová kontrolní, vyžaduje jednoduchý EOL rezistor bez ohledu na to, jaký typ kontroly zón je zvolen (sekce [013], Volba 1 a 2), viz sekce 5.3 Definice zón [001][004]. Změníte-li ochranu zón z DEOL na EOL, nebo z NC na DEOL (sekce [013]:[1] nebo [2]), musíte celý systém kompletně odpojit od napájení a opět připojit, jinak zóny nemusí fungovat správně. Normálně zavřené (NC) smyčky Zakončení smyček kontaktem NC naprogramujete nastavením sekce [013], volba[2] do. POZNÁMKA: Tato volba může být vybrána pouze tehdy, jsou-li používána detekční zařízení s normálně zavřenými (NC) kontakty. Normálně zavřené smyčky...sekce [13] : [1] Jednoduchý zakončovací rezistor (EOL) 5600 Ω Zakončení smyček jednoduchým rezistorem naprogramujete nastavením sekce [013] volba [1] a [2] do. POZNÁMKA: Tato volba může být vybrána pouze tehdy, jsou-li používána detekční zařízení s normálně zavřenými (NC) nebo normálně otevřenými (NO) kontakty. 7

12 Kompletní popis činnosti požárních zón naleznete v kapitole 5.3 Definice zón na straně 21. Zapojení požární zóny 2-drátové detektory kouře Pokud je PGM2 naprogramován pro připojení 2- drátových detektorů kouře (viz kapitola 5.3 Definice zón na straně 21), tak je nutné detektory zapojit podle následujícího schématu: Zóny s EOL rezistory...sekce [013]:[1] Jednoduché EOL rezistory...sekce [013]:[2] Dvojitý zakončovací rezistory (DEOL) 5600 Ω Dvojité EOL rezistory umožňují, aby ústředna rozpoznala, zda je zóna ve stavu poplachu, přerušení (rozepnutí ochranného kontaktu) nebo zda je zkratována. Zakončení smyček dvojitým rezistorem naprogramujete nastavením sekce [013] volba [1] do a volba [2] do. Kompletní popis činnosti požárních zón naleznete v kapitole 5.3 Definice zón na straně 21. Zapojení zóny pro aktivaci kontaktem Zóny mohou být naprogramovány pro aktivaci kontaktem. Zapojte tyto zóny podle následujícího schématu: POZNÁMKA: Je-li zvoleno toto zakončení smyček, musí být všechny zóny mimo typů požárních a 24 hodinových kontrolních, zakončené dvěma rezistory. Na klávesnicových zónách použijte vždy pouze jeden zakončovací rezistor. Nepoužívejte dvojité zakončovací rezistory pro požární a 24 hodinové kontrolní zóny. Nepřipojujte požární zóny na klávesnicové svorky, pokud jsou zvoleny DEOL rezistory. Tato volba může být vybrána pouze tehdy, jsou-li používána normálně zavřená (NC) detekční zařízení nebo kontakty. Pouze jedno zařízení s NC kontaktem smí být připojeno na jednu zónu. Stav smyčky je vyhodnocován podle následující tabulky: odpor smyčky stav smyčky 5600 Ω (kontakt zavřený) klidový stav Ω (kontakt otevřený) poplach 0 Ω (zkrat vedení, zkrat smyčky) závada nekonečný odpor (smyčka otevřená) tamper Zóny s EOL rezistory...sekce [013] : [1] Dvojité EOL rezistory...sekce [013] : [2] Zapojení požární zóny - 4-drátové detektory kouře Všechny zóny definované jako požární (viz kapitola 5.3 Definice zón na straně 21) musí být zapojeny podle následujícího schématu: Kompletní popis činnosti zón naprogramovaných pro aktivaci kontaktem naleznete v kapitole 5.1 Definice zón na straně 21. Monitorování modulu LINKS1000/ GSM1000 (24 hodinová kontrolní smyčka) Pokud je připojen bezdrátový komunikátor LINKS1000/GSM1000, může být kterákoliv zóna nakonfigurována pro monitorování LINKS/GSM. Naprogramujte tuto zónu na typ [09], 24 hodinová kontrolní zóna v sekci [001]. Pokud se na komunikátoru LINKS1000/GSM1000 vyskytne nějaká závada, dojde k narušení zóny a ústředna bude moci hlásit poruchu na monitorovací stanici. Tento typ zóny vždy vyžaduje zakončení jednoduchým rezistorem (5600 Ω). Zapojení naleznete v Instalačním manuálu Links

13 Odpověď LINKS Jestliže je používán bezdrátový komunikátor LINKS 1000, může být zóna nakonfigurována pro odpověď LINKS, což umožňuje navázání komunikace s počítačem i v případě závady na pevné telefonní lince. Když LINKS zachytí příchozí hovor, aktivuje svorku RING na desce modulu LINKS, která může být použita pro rozvážení zóny naprogramované na [24] Odpověď LINKS (viz kapitola 5.3 "Definice zón" na straně 21), což způsobí, že ústředna zvedne telefonní linku a začne komunikovat s počítačem. Tento typ zóny vždy vyžaduje zakončení jednoduchým rezistorem (5600 Ω). Zapojení odpovídá schématu uvedenému výše: POZNÁMKA: Zóna Odpověď LINKS je použitelná pouze pro downloading pomocí modulu LINKS nebo pro vzdálené připojení k modulu Escort prostřednictvím modulu LINKS. POZNÁMKA: Jestliže používáte modul LINKS1000, nesmí být povolena funkce Detekce obsazovacího tónu. POZNÁMKA: Klávesnicové zóny nesmí být použity jako 24 hodinové kontrolní nebo Odpověď LINKS Klávesnicové zóny Ke klávesnicovým zónám lze připojit libovolná detekční zařízení, např. magnetické kontakty dveří umístěných poblíž klávesnice. Takto se lze vyhnout vedení kabeláže do ústředny. Chcete-li nainstalovat klávesnici, musíte nejprve otevřít zadní část uchycenou šroubkem. Na desce plošných spojů je pět svorek. Připojte čtyřvodičovou sběrnici KEYBUS od ústředny: červený vodič na svorku R (kladný pól), černý na svorku B (záporný pól), zelený na svorku G a žlutý na svorku Y. Detektor nebo kontakt připojte mezi svorku Z a svorku B. Je-li třeba 12V napájení např. pro detektor, použijte svorky R kladný pól a B záporný pól. Je-li nastavena ochrana zóny rezistorem, proveďte zapojení podle instrukcí popsaných v kapitole 2.9 Zapojení zón na straně 7. Zakončovací rezistory musí být umístěny v detektoru, nikoli v klávesnici. Potom zadejte sekci [020] pro přiřazení zón. Zde je 8 programových míst, pro každý klávesnicový slot jedno. Zadejte dvouciferné číslo zóny pro každou klávesnicovou zónu. Toto číslo musí být vloženo na pozici odpovídající klávesnici, do které je zapojena daná poplachová smyčka. POZNÁMKA: Pokud je klávesnicové zóně přiřazeno číslo 1 až 8, nebude možné použít odpovídající zóny na hlavní desce. Po přiřazení zón je nutné naprogramovat typ a atribut zón (viz sekce 5.3 Definice zón na straně 21 a sekce 5.4 Atributy zón na straně 21). Z verze klávesnic jsou také označené nálepkou s nápisem Z version umístěné na zadním plastovém krytu. POZNÁMKA: Klávesnicové zóny nepodporují dvojité zakončovací rezistory DEOL použijte pouze jeden nezávisle na nastavení základních zón. Přiřazení klávesnicových zón Každé klávesnicové zóně musí být přiřazeno číslo zóny. Nejdříve se přesvědčte, že jsou všechny klávesnice v systému přiřazené do jednotlivých slotů (viz kapitola 2.6 Přiřazení klávesnic na straně 6). 9

14 Kapitola 3: Programování V této kapitole je popsán vstup do instalačního programování a způsob nastavení parametrů. POZNÁMKA: Je důležité přečíst následující kapitolu, abyste se dostatečně důkladně seznámili s programováním této ústředny. 3.1 Vstup do Instalačního programování Instalační programování umožňuje nastavení všech komunikačních a systémových parametrů. Instalační kód je standardně [5555], ale měl by být změněn, aby se předešlo neoprávněnému přístupu do systému. POZNÁMKA: Jakmile je opuštěn instalační režim, systém provede přibližně 15-ti sekundový reset. Neprovádějte žádné systémové funkce během této doby. Kromě toho budou všechny PGM výstupy nastaveny do jejich deaktivovaného stavu (nebo aktivovaného, jedná-li se o inverzní výstupy). Klávesnice s LED diodami Krok 1: Z libovolné klávesnice zadejte [*] [8] [instalační kód] kontrolka Program začne blikat pro potvrzení, že jste v režimu instalačního programování kontrolka Zapnuto se rozsvítí, což znamená, že ústředna čeká na vložení třímístného čísla sekce, kterou budete programovat Krok 2: Vložte třímístné číslo sekce, kterou chcete programovat kontrolka Zapnuto zhasne kontrolka Připraveno se rozsvítí, což značí, že ústředna čeká na zadání dat pro zvolenou sekci POZNÁMKA: Když je vložené neexistující číslo sekce, nebo když modul, který se vztahuje k dané sekci není připojen, klávesnice vydá dvousekundový chybový tón. LCD klávesnice Krok 1: Z libovolné klávesnice zadejte [*] [8] [instalační kód], na klávesnici se zobrazí "Vlož sekci" a tři pomlčky Krok 1: Vložte třímístné číslo sekce, kterou chcete programovat. Na displeji klávesnice se budou zobrazovat vkládané číslice. Instalační kód...sekce [006] 3.2 Programování dat v desítkové soustavě Jestliže svítí kontrolka Připraveno, ústředna očekává data, která mají být pro danou sekci naprogramovány. Zadejte do příslušné sekce hodnoty, které odpovídají záznamům v programovacích tabulkách. Pokud je vložena číslice pro každou pozici sekce dle schématu v programovacích tabulkách, ústředna automaticky sekci opustí. Kontrolka Připraveno bude zhasnuta a namísto ní bude rozsvícena kontrolka Zapnuto. Sekci můžete opustit také dříve než vložíte všechny požadované číslice stiskem klávesy [#]. To je obzvlášť výhodné, pokud potřebujete změnit několik počátečních číslic. Všechny ostatní číslice zůstanou beze změny. Když je stisknuta klávesa [#], ústředna zhasne kontrolku Připraveno, rozsvítí kontrolku Zapnuto a opustí programovou sekci. 3.3 Programování dat v hexadecimální soustavě Některé sekce vyžadují čísla v hexadecimální (šestnáctkové) soustavě (HEX). Chcete-li takto programovat, 10 stiskněte klávesu [*]. Ústředna vstoupí do režimu "HEX" programování a kontrolka Připraveno začne blikat. Následující tabulka popisuje vztah mezi numerickými klávesami a odpovídajícími čísly hexadecimální soustavy: 1=A 2=B 3=C 4=D 5=E 6=F Po správném vložení hexadecimálního čísla bude kontrolka Připraveno dále blikat. Jestliže chcete vložit další HEX číslo, stiskněte odpovídající klávesu. Pokud je požadováno číslo v desítkové soustavě, stiskněte znovu klávesu [*]. Kontrolka Připraveno začne svítit nepřerušovaně a ústředna se vrátí k běžnému režimu desítkové soustavy. POZNÁMKA: Pokud bliká kontrolka Připraveno, budou vkládaná data přijímána jako hexadecimální. Příklad: Budete-li chtít vložit přenosový kód "C1" pro zapnutí uživatelem 1, zadáte [*] [3] [*], [1] [*] zvolíte hexadecimální režim (kontrolka Připraveno bliká) [3] vložíte číslici HEX C [*] vrátíte se do desítkového režimu (kontrolka Připraveno svítí nepřerušovaně) [1] vložíte číslici 1 Pokud při vkládání dat uděláte chybu, stisknutím klávesy [#] přerušte programování dané sekce. Vyberte stejnou sekci znovu a zadejte informace správně. Jestliže používáte impulsní formát pro komunikaci s PCO, nebude se přenášet znak, na jehož místě je 0. Znak 0 je považován za výplňový znak. Pokud potřebujete vyslat číslici nula, programujte na její pozici hexadecimální "A". Příklad: identifikační třímístné číslo "403" vložíte takto [4] [*] [1] [*] [3] [0]. [4] vložíte číslo [*] zvolíte hexadecimální režim (kontrolka Připraveno bliká) [1] vložíte "A" [*] vrátíte se do desítkového režimu režim (kontrolka Připraveno svítí trvale) [3] vložíte číslici 3 [0] vložíte číslici 0 jako výplňový znak 3.4 Programování sekcí systémových přepínačů Některé sekce mají funkce přepínačů. Na ústředně se pomocí kontrolek zón 1 až 8 zobrazí, které volby jsou zapnuté, a které nikoli. Význam jednotlivých kontrolek pro sekce programových přepínačů naleznete v Programovacích tabulkách. Stiskněte číslo položky sekce, kterou chcete měnit. Příslušná kontrolka zhasne nebo se rozsvítí. Když jsou všechny položky správně nastaveny, stiskněte klávesu [#], čímž sekci opustíte a provedené změny se uloží. Na ústředně zhasne kontrolka Připraveno a rozsvítí se Zapnuto.

15 3.5 Prohlížení naprogramovaných dat LED a LCD5501Z klávesnice Nastavení každé programové sekce lze prohlížet z LED nebo LCD5501Z klávesnice. Po vstupu do programové sekce zobrazí klávesnice první číslici z uložených informací v této sekci. Displej klávesnice zobrazuje naprogramovaná data v binární soustavě odpovídající těmto hodnotám: Číslo A B C D E F Zóna 1 Zóna 2 Zóna 3 Zóna 4 = kontrolka svítí = kontrolka zhasnutá ABCDEF = Hexadecimální čísla Stisknutím libovolné nouzové klávesy (požární, nouzové nebo tísňové) zobrazíte následující číslici. Po prohlédnutí všech číslic ústředna sekci opustí. Zhasne kontrolka Připraveno a rozsvítí se Zapnuto. Ústředna čeká na vložení dalšího 3-místného čísla sekce. Prohlížení sekce lze ukončit také stisknutím klávesy [#]. LCD klávesnice Po vstupu do programové sekce zobrazí klávesnice veškerá data uložená v této sekci. Zobrazená data lze prohlížet pomocí kurzorových kláves (<>). Sekci opustíte přechodem na konec sekce nebo stisknutím klávesy [#]. 11

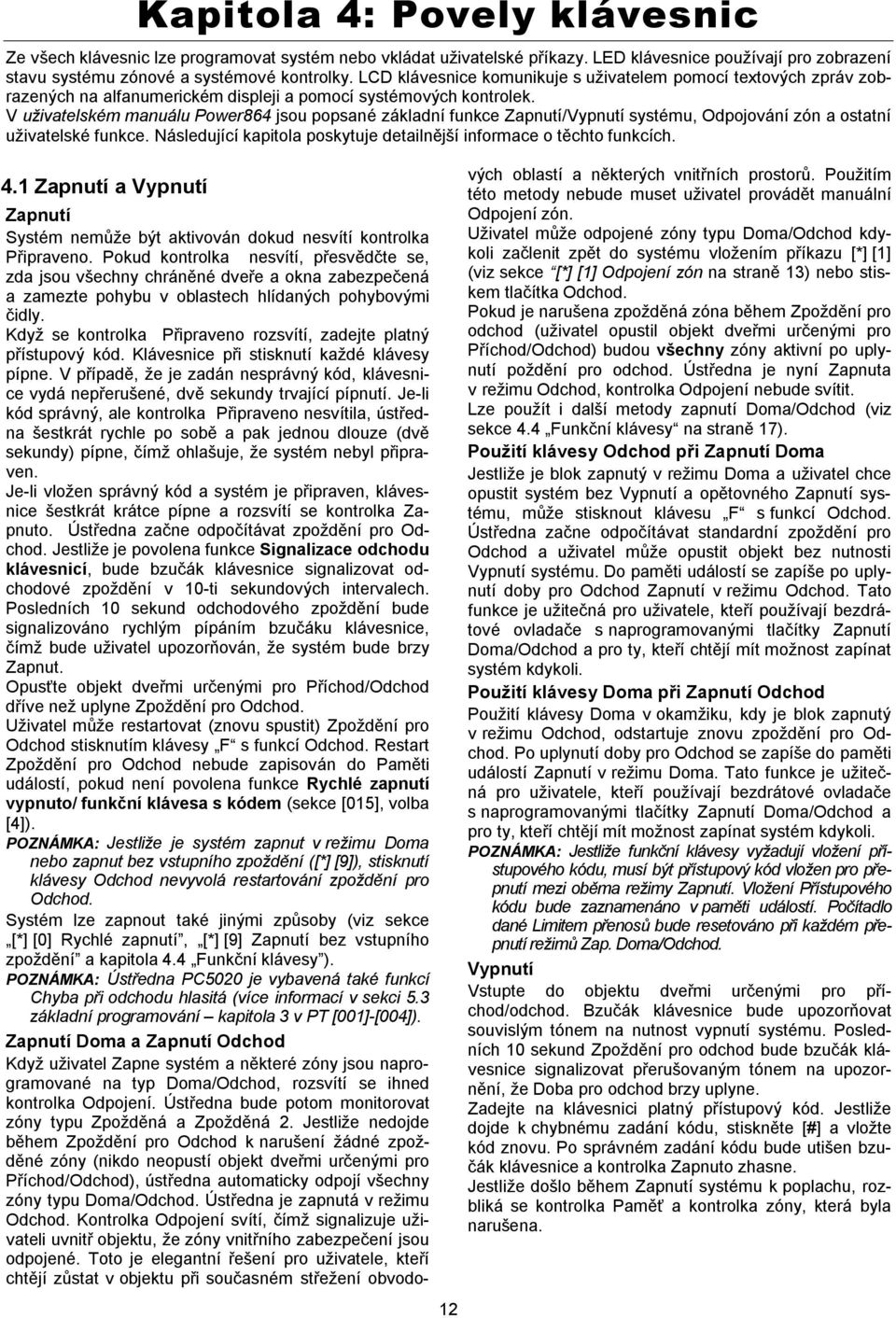

16 Kapitola 4: Povely klávesnic Ze všech klávesnic lze programovat systém nebo vkládat uživatelské příkazy. LED klávesnice používají pro zobrazení stavu systému zónové a systémové kontrolky. LCD klávesnice komunikuje s uživatelem pomocí textových zpráv zobrazených na alfanumerickém displeji a pomocí systémových kontrolek. V uživatelském manuálu Power864 jsou popsané základní funkce Zapnutí/Vypnutí systému, Odpojování zón a ostatní uživatelské funkce. Následující kapitola poskytuje detailnější informace o těchto funkcích. 4.1 Zapnutí a Vypnutí 12 Zapnutí Systém nemůže být aktivován dokud nesvítí kontrolka Připraveno. Pokud kontrolka nesvítí, přesvědčte se, zda jsou všechny chráněné dveře a okna zabezpečená a zamezte pohybu v oblastech hlídaných pohybovými čidly. Když se kontrolka Připraveno rozsvítí, zadejte platný přístupový kód. Klávesnice při stisknutí každé klávesy pípne. V případě, že je zadán nesprávný kód, klávesnice vydá nepřerušené, dvě sekundy trvající pípnutí. Je-li kód správný, ale kontrolka Připraveno nesvítila, ústředna šestkrát rychle po sobě a pak jednou dlouze (dvě sekundy) pípne, čímž ohlašuje, že systém nebyl připraven. Je-li vložen správný kód a systém je připraven, klávesnice šestkrát krátce pípne a rozsvítí se kontrolka Zapnuto. Ústředna začne odpočítávat zpoždění pro Odchod. Jestliže je povolena funkce Signalizace odchodu klávesnicí, bude bzučák klávesnice signalizovat odchodové zpoždění v 10-ti sekundových intervalech. Posledních 10 sekund odchodového zpoždění bude signalizováno rychlým pípáním bzučáku klávesnice, čímž bude uživatel upozorňován, že systém bude brzy Zapnut. Opusťte objekt dveřmi určenými pro Příchod/Odchod dříve než uplyne Zpoždění pro Odchod. Uživatel může restartovat (znovu spustit) Zpoždění pro Odchod stisknutím klávesy F s funkcí Odchod. Restart Zpoždění pro Odchod nebude zapisován do Paměti událostí, pokud není povolena funkce Rychlé zapnutí vypnuto/ funkční klávesa s kódem (sekce [015], volba [4]). POZNÁMKA: Jestliže je systém zapnut v režimu Doma nebo zapnut bez vstupního zpoždění ([*] [9]), stisknutí klávesy Odchod nevyvolá restartování zpoždění pro Odchod. Systém lze zapnout také jinými způsoby (viz sekce [*] [0] Rychlé zapnutí, [*] [9] Zapnutí bez vstupního zpoždění a kapitola 4.4 Funkční klávesy ). POZNÁMKA: Ústředna PC5020 je vybavená také funkcí Chyba při odchodu hlasitá (více informací v sekci 5.3 základní programování kapitola 3 v PT [001]-[004]). Zapnutí Doma a Zapnutí Odchod Když uživatel Zapne systém a některé zóny jsou naprogramované na typ Doma/Odchod, rozsvítí se ihned kontrolka Odpojení. Ústředna bude potom monitorovat zóny typu Zpožděná a Zpožděná 2. Jestliže nedojde během Zpoždění pro Odchod k narušení žádné zpožděné zóny (nikdo neopustí objekt dveřmi určenými pro Příchod/Odchod), ústředna automaticky odpojí všechny zóny typu Doma/Odchod. Ústředna je zapnutá v režimu Odchod. Kontrolka Odpojení svítí, čímž signalizuje uživateli uvnitř objektu, že zóny vnitřního zabezpečení jsou odpojené. Toto je elegantní řešení pro uživatele, kteří chtějí zůstat v objektu při současném střežení obvodových oblastí a některých vnitřních prostorů. Použitím této metody nebude muset uživatel provádět manuální Odpojení zón. Uživatel může odpojené zóny typu Doma/Odchod kdykoli začlenit zpět do systému vložením příkazu [*] [1] (viz sekce [*] [1] Odpojení zón na straně 13) nebo stiskem tlačítka Odchod. Pokud je narušena zpožděná zóna během Zpoždění pro odchod (uživatel opustil objekt dveřmi určenými pro Příchod/Odchod) budou všechny zóny aktivní po uplynutí poždění pro odchod. Ústředna je nyní Zapnuta v režimu Odchod, kontrolka Odpojení nebude svítit. Lze použít i další metody zapnutí Doma/Odchod (viz sekce 4.4 Funkční klávesy na straně 17). Použití klávesy Odchod při Zapnutí Doma Jestliže je blok zapnutý v režimu Doma a uživatel chce opustit systém bez Vypnutí a opětovného Zapnutí systému, může stisknout klávesu F s funkcí Odchod. Ústředna začne odpočítávat standardní zpoždění pro Odchod a uživatel může opustit objekt bez nutnosti Vypnutí systému. Do paměti událostí se zapíše po uplynutí doby pro Odchod Zapnutí v režimu Odchod. Tato funkce je užitečná pro uživatele, kteří používají bezdrátové ovladače s naprogramovanými tlačítky Zapnutí Doma/Odchod a pro ty, kteří chtějí mít možnost zapínat systém kdykoli. Použití klávesy Doma při Zapnutí Odchod Použití klávesy Doma v okamžiku, kdy je blok zapnutý v režimu Odchod, odstartuje znovu zpoždění pro Odchod. Po uplynutí doby pro Odchod se zapíše do paměti událostí Zapnutí v režimu Doma. Tato funkce je užitečná pro uživatele, kteří používají bezdrátové ovladače s naprogramovanými tlačítky Zapnutí Doma/Odchod a pro ty, kteří chtějí mít možnost zapínat systém kdykoli. POZNÁMKA: Jestliže funkční klávesy vyžadují vložení přístupového kódu, musí být přístupový kód vložen pro přepnutí mezi oběma režimy Zapnutí. Vložení Přístupového kódu bude zaznamenáno v paměti událostí. Počítadlo dané Limitem přenosů bude resetováno při každém přepnutí režimů Zap. Doma/Odchod. Vypnutí Vstupte do objektu dveřmi určenými pro příchod/odchod. Bzučák klávesnice bude upozorňovat souvislým tónem na nutnost vypnutí systému. Posledních 10 sekund Zpoždění pro odchod bude bzučák klávesnice signalizovat přerušovaným tónem na upozornění, že Doba pro odchod brzy uplyne. Zadejte na klávesnici platný přístupový kód. Jestliže dojde k chybnému zadání kódu, stiskněte [#] a vložte kód znovu. Po správném zadání kódu bude utišen bzučák klávesnice a kontrolka Zapnuto zhasne. Jestliže došlo během Zapnutí systému k poplachu, rozbliká se kontrolka Paměť a kontrolka zóny, která byla narušena.

17 Paměť událostí Ústředna uchovává posledních 256 událostí, ke kterým dojde v systému. Název každé události je uložen spolu s údajem o času a datu vzniku, číslu bloku, eventuelně s číslem zóny nebo uživatele nebo s jakoukoli další informací vztahující se k samotné události. Pokud je zapnuta funkce Nezapisovat stav zóny po limitu, paměť událostí nebude ukládat události poté, co počitadlo dosáhlo nastavené hodnoty. Tato funkce zabrání přepsání celého obsahu paměti, když dojde k nějakému problému (viz sekce 5.6 parametr [377], kapitola 3 v PT ). Obsah paměti událostí lze prohlížet třemi způsoby. Lze jej prohlížet prostřednictvím LCD klávesnice nebo jej lze vytisknout prostřednictvím modulu tiskárny PC5400. Lze jej také přečíst pomocí software pro downloading. Prohlížení paměti událostí Postup pro prohlížení paměti událostí prostřednictvím LCD klávesnice: 1. Zadejte [*] [6] [Master kód] 2. Vyberte Paměť záznamů Klávesnice zobrazí číslo události, bloku, datum a čas vzniku události. Klávesu [*] použijte pro přepínání mezi tímto popisem a samotnou událostí. Pomocí kláves (< >) krokujte mezi jednotlivými záznamy. Pro opuštění režimu prohlížení paměti událostí stiskněte klávesu [#]. POZNÁMKA: Když prohlížíte paměť událostí na klávesnici LCD 5500 verze 2.x a nižší, budou události spojené s bloky 3 až 8 identifikovány jako Oblast systému. 4.2 [*] Povely [*] [1] Odpojení zón Uživatel může individuálně odpojit zónu použitím příkazu [*] [1]. Tento příkaz lze použít tehdy, když uživatel chce mít přístup do vybraných oblastí v době Zapnutí systému nebo pro vyřazení zón, které jsou v poruše (vadný kontakt, poškozená kabeláž) do okamžiku provedení opravy. Odpojené zóny nezpůsobí poplach. Instrukce pro odpojení zón naleznete v Uživatelském manuálu pro Power864. Po Vypnutí systému bude zrušeno odpojení všech zón s vyjímkou zón 24-hodinových. Jestliže je povolena funkce Odpojení zón s kódem, bude vyžadováno vložení přístupového kódu pro vstup do režimu odpojení zón. Přístupový kód musí mít pro vykonání této funkce povolený atribut Odpojení zón (viz sekce [*][5] Přístupové kódy na straně 14). Kontrolka Porucha V nabídce [*] [1] Odpojení zón jsou k dispozici následující funkce: Odpojení zpět: Stiskněte [99] v nabídce [*] [1] pro obnovení odpojení posledně použité skupiny zón. Zrušit odpojení: Stiskněte [00] v nabídce [*] [1] pro zrušení odpojení zón. Odpojení skupiny: Uživatel může naprogramovat skupinu zón, která má být odpojena. Každý blok může mít definovanou jinou skupinu zón. Naprogramujte skupinu zón, které mají být odpojeny, výběrem zón v nabídce [*] [1]. Stiskněte [95] pro uložení skupiny zón. Odpojení uložené skupiny zón vyvoláte stiskem [*] [1] doplněné o [91]. Pokud je povolena funkce Odpojení zón s kódem, musíte pro vstup do této funkce zadat Master kód nebo Kód správce. POZNÁMKA: Jestliže odpojujete 24-hodinovou zónu, ujistěte se, zda je zóna zavřená. Odpojení zón s kódem...sekce [015]:[5] [*] [2] Prohlížení poruch Ústředna průběžně kontroluje některé možné poruchové stavy. Výskyt poruchy bude signalizován rozsvícením kontrolky Porucha a dvěma krátkými tóny bzučáku klávesnice každých 10 sekund. Akustickou signalizaci poruchy lze vypnout stisknutím libovolné klávesy na klávesnici. Je-li zapnuto Signalizace poruchy sirénou (Sekce [014]:[5]), bude poruchu signalizovat sirénový výstup krátkými impulsy v 10-ti sekundových intervalech. POZNÁMKA: Jestliže se vyskytne porucha síťového napájení, ústředna nebude poruchu signalizovat bzučákem klávesnice. Zjištění poruchových stavů se provede na LED a LCD5501Z klávesnici následujícím způsobem: 1. Stiskněte [*] [2]. 2. Na klávesnici začne blikat kontrolka Porucha a kontrolky zón, které indikují příslušné poruchové stavy. Používáte-li LCD klávesnici, zobrazí displej přímo název poruchy. Je-li poruch více, lze jimi listovat klávesami [<] a [>]. POZNÁMKA: Poruchy lze prohlížet v zapnutém stavu pouze na LCD klávesnicích verze 2.0 a vyšší. Starší klávesnice budou nesprávně ukazovat Porucha požární zóny. Používáte-li starší klávesnici, naprogramujte sekci [013], pozici 3 do, aby byly poruchy zobrazovány správně. Přehled a popis poruchových stavů: 1 Požadavek servisu: Stiskněte klávesu [1] pro bližší specifikaci poruchy. Kontrolky 1-8 indikují následující poruchové stavy: Kontrolka [1] nízké napětí baterií: K hlášení této poruchy dojde, když napětí baterií klesne pod 11,5V a k odstranění dojde, když se zvýší nad 12,5 V. Kontrolka [2] závada na obvodu sirény: Tato závada bude hlášena v případě přerušení obvodu sirény (viz kapitola 2.2 "Popis svorek" na straně 2). Kontrolka [3] všeobecná systémová porucha: Byl zaregistrován jeden nebo více z následujících poruchových stavů: porucha pomocného zdroje na modulu PC5204, porucha výstupu #1 na modulu PC5204, porucha kamery, porucha domácí automatiky na Escortu5580, závada na tiskárně (OFF-line) nebo jiná poruchu modulu PC5400. Konkrétní příčinu poruchy lze zjistit v paměti událostí. Kontrolka [4] tamper systému: Signalizace způsobená narušením tamper kontaktu na kterémkoli modulu. Kontrolka [5] ztráta komunikace: Ústředna ztratila komunikaci s některým z modulů připojených na sběrnici KEYBUS (viz kapitola 2.7 "Aktivace kontroly systému" na straně 7). Do paměti událostí se uloží podrobná specifikace poruchy. Kontrolka [6] VF rušení: Více informací naleznete v Instalačním manuálu PC5132 Kontrolka [7] - PC5204 nízké napětí baterie: Modul PC5204 signalizuje nízké napětí záložní baterie. Kontrolka [8] - PC5204 výpadek AC napájení: Modul PC5204 signalizuje výpadek síťového napájení. Jestliže odpojíte síťové napájení z hlavní desky ústředny za účelem servisu modulu PC5204 nebo modulu, který je napájen z PC5204, musíte rovněž odpojit a znovu připojit napájení na modulu PC5204 a dalších připojených modulů. To zajistí, aby všechny zjištěné závady na modulech byly korektně zapsány a/nebo signalizovány. 13

18 Kontrolka Porucha 2 Přerušení AC napájení: Přívod síťového napájení do ústředny byl přerušen. Kontrolka Porucha (nebo Systém) bliká, je-li přerušeno AC napájení z transformátoru. Tato funkce musí být povolena (sekce [16]:[2]). Porucha nebude zobrazována tehdy, je-li zakázána v sekci [16] : [1]. 3 Porucha telefonní linky (TLM): Problém s telefonní linkou. Jestliže je systém vybaven bezdrátovým komunikátorem LINKS1000 nebo náhradním komunikátorem, může být tato porucha signalizována na monitorovací stanici přenosovým kódem naprogramovaným v sekci [345] a [346]. 4 Selhání komunikace (FTC): Komunikátor nebyl úspěšný při komunikaci na některém z naprogramovaných telefonních čísel (viz kapitola 5.6 Programování komunikátoru ). 5 Porucha zóny (včetně požárních zón): Tato závada bude hlášena vždy, dojde-li ke zkratu kterékoliv bezpečnostní zóny s dvojitými zakončovacími rezistory, k přerušení požární zóny nebo ke ztrátě komunikace s bezdrátovou zónou. Vznik poruchy bude akusticky signalizován klávesnicí. Stisknutím klávesy [5] v režimu prohlížení poruch zjistíte, na které zóně došlo k poruše. Porucha požární zóny bude generována i ve stavu ústředny Zapnuto. 6 Tamper zóny: Tato porucha je generována v případě narušení tamper kontaktu zóny s dvojitými zakončovacími rezistory nebo bezdrátového detektoru. Porucha bude signalizována ve vypnutém stavu bzučákem klávesnice, v zapnutém stavu sirénou. Stisknutím klávesy [6] v režimu prohlížení poruch zjistíte, na které zóně došlo k poruše. 7 Nízké napětí baterií bezdrátových zařízení: Bezdrátové zařízení signalizuje nízké napětí baterií. Stiskněte jedno, dvakrát nebo třikrát [7] v režimu prohlížení poruch, abyste zjistili, které bezdrátové zóny mají nízké napětí baterií. LED klávesnice signalizuje slabou baterii pomocí zónových kontrolek následujícím způsobem. Pípnutí Klávesnice zobrazuje Stiskni [7] 1x Zóna se slabou baterií (LED klávesnice kontrolky 1 až 32) Stiskni [7] znovu 2x Bezdrátová klávesnice se slabou baterií (LED klávesnice kontrolky 1 až 4) Stiskni [7] znovu 3x Bezdrátový ovladač se slabou baterií (LED klávesnice kontrolky 1 až 16). 8 Ztráta systémového času: Po připojení napájení k ústředně je nutné nastavit systémový čas. Nastavením systémového času bude signalizace poruchy zrušena. Nastavení se provede v sekci [*][6][Master kód] na straně 15 [*]+[3] Paměť poplachů Kontrolka Paměť se rozsvítí, pokud nastal poplach zóny během posledního zapnutí nebo ve vypnutém stavu ústředny (24 hodinové zóny). Instrukce pro prohlížení paměti poplachů jsou uvedeny v uživatelském manuálu PC5020 ( Vypnutí systému ). [*]+[4] Zvonkohra zapnuta/vypnuta Pokud je funkce Zvonkohra aktivována, klávesnice pětkrát rychle pípne, kdykoliv je zóna otevřena nebo zavřena. Ústředna takto reaguje pouze v případě zón naprogramovaných s atributem Zvonkohra a pokud je funkce zvonkohry povolena (viz kapitola 5.4 "Atributy zón" [101]-[164]). Tato funkce je vysvětlena podrobněji v uživatelském manuálu PC5020 ( Dveřní zvonkohra ). [*]+[5] Programování přístupových kódů Všechny přístupové kódy mohou Zapnout nebo Vypnout blok, ke kterému jsou přiřazeny a aktivovat PGM výstupy použitím příkazu [*] [7] (viz sekce [*] [7] Funkce programovatelného výstupu na straně 16). Instrukce o programování přístupových kódů naleznete v uživatelském manuálu Power864 ( Programování přístupových kódů ). Použít lze následující typy kódů: Uživatelské kódy - přístupové kódy (01) až (32) Každý přístupový kód lze použít k Zapnutí i Vypnutí přiřazeného bloku. Doplňkové atributy kódu slouží k bližší specifikaci vlastností kódu. Můžete programovat přiřazení k bloku a atributy kódu podle instrukcí uvedených v této sekci. Tísňové kódy - přístupové kódy (33) a (34) Zadání tísňového kódu způsobí vyslání přenosového kódu nátlaku na monitorovací stanici (viz sekce 5.3 Základní programování a sekce 5.6 Programování komunikátoru ). Kódy správce - přístupové kódy (41) a (42) Tyto kódy mohou být použity pro programování přístupových a tísňových kódů. Implicitně mají oba Kódy správce stejné blokové přiřazení a atributy jako Master kód. Toto nastavení lze změnit. Master kód (40) Implicitně může být Master kód použit pro provádění všech operací ve všech blocích. Může být použit pro programování všech přístupových kódů, včetně Kódů správce a Tísňových kódů. Pokud je povolena funkce Master kód nelze měnit, (sekce [15]:[6]) může být tento kód změněn pouze Instalačním technikem. Kód údržby Kód údržby může být použit pouze pro Zapnutí/Vypnutí systému. Nemůže být použit pro odpojení zón, přístup do modulu Escort PC5580 a odložení automatického zapnutí. Kód lze naprogramovat pouze v rámci instalačního programování. Programování atributů a přiřazení kódu do bloku Můžete změnit přiřazení každého kódu do bloků. Ostatní atributy kódů mohou být také změněny. Atributy kódu slouží k bližší specifikaci vlastností kódu. Implicitně přebírá každý nový kód atributy kódu, pomocí kterého byl vytvořen. Například, programujete-li kódy za pomoci Master kódu, budou mít nové kódy atributy shodné s Master kódem. Přiřazení kódu do bloků a ostatní atributy můžete měnit podle níže uvedených instrukcí. Atributy Master kódu, jakož i přiřazení bloků nelze měnit. Master kód je přiřazen do všech bloků a má všechny atributy povolené vyjma atributu Siréna při Zapnutí/Vypnutí Postup pro přiřazení kódů do bloků 1. Zadejte [*] [5] [Master kód] [8] pro vstup do blokového programování 2. Zadejte 2-místné číslo kódu, jehož přiřazení chcete měnit 3. Zadejte číslo bloku (1-8) pro přiřazení nebo odebrání POZNÁMKA: Blokové programování není podporované na následujících klávesnicích: PC5508(Z), PC5516(Z), PC5532(Z) verze 2.00 a nižších; LCD5500(Z) verze 2.x a nižší; LCD 5501(Z) verze 1.x a nižší. 14

19 Programování atributů: 1. Zadejte [*] [5] [Master kód] [9] pro vstup do programování atributů kódu 2. Zadejte 2-místné číslo kódu, jehož atributy chcete měnit 3. Zadejte číslo atributu pro jeho povolení nebo zakázání Přehled programovatelných atributů: Atributy 1-2: Pro budoucí použití Atribut 3: Odpojení Atribut umožňuje uživateli odpojovat zóny Atribut 4: Přístup Escort 5580 Atribut povoluje uživateli dálkový přístup na modul Escort 5580, pokud je umožněn Atribut 5: Dálková aktivace systému Downlook, telefonní číslo 1 Pro použití s modulem Escort 5580 a PC 5108L/DLM- 4L (viz Instalační manuál PC5108L) Atribut 6: Dálková aktivace systému Downlook, telefonní číslo 2 Pro použití s modulem Escort 5580 a PC 5108L/DLM- 4L (viz Instalační manuál PC5108L) Atribut 7: Siréna při Zapnutí/Vypnutí Pokud je tento atribut povolen, bude siréna krátkým impulsem signalizovat použití přístupového kódu pro Zapnutí a Vypnutí. Tento atribut můžete použít například pro signalizaci aktivity bezdrátového ovladače s přiřazeným přístupovým kódem, zatímco ostatní kódy nebudou signalizovány. Jestliže chcete tuto funkci použít, povolte atribut 7 u všech kódů, které jsou přiřazeny k bezdrátovým ovladačům. POZNÁMKA: Pokud povolíte funkci Signalizace Zapnutí/Vypnutí sirénou (sekce [014] volba [1]) bude siréna signalizovat Zapnutí/Vypnutí všemi přístupovými kódy nezávisle na nastavení atributu 7 (viz sekce 5.3 Základní programování kapitola 3 v PT [001]-[004]). Instalační programování kódy a funkce Celkem 3 kódy mohou být programovány instalačním technikem v rámci instalačního programování: Master kód, Instalační kód a Kód údržby. Všechny ostatní kódy mohou být programovány užitím příkazu [*] [5] popsaného výše v této kapitole a v uživatelském manuálu. Master kód může také naprogramovat uživatel jako přístupový kód číslo 40. Ovšem pokud je zvolena funkce Master kód nelze měnit, může být Master kód změněn pouze v Instalačním programování. Kódem údržby je možné použít pouze pro Zapnutí/Vypnutí systému. Nelze použít pro odpojení zón, zapnutí systému příkazem [*][9], zrušení automatického zapnutí nebo pro ovládání PGM výstupů vložením [*] [7]. Siréna nebude signalizovat Zapnutí/Vypnutí systému Kódem údržby. Uživatelské kódy (kódy 01-32) mohou Zapínat/Vypínat systém. Pokud je povolena funkce Odpojení zón s kódem, uživatel bude muset zadat přístupový kód pro Odpojení zón. Vybrané kódy mohou mít zakázanou možnost Odpojení zóny dle nastavení atributů kódu, jak je popsáno výše v této kapitole. Instalační kód...sekce [006] Master kód...sekce [007] Kód údržby...sekce [008] Master kód nelze měnit...sekce [015]:[6] Odpojení zón s kódem...sekce [015]:[5] POZNÁMKA: Programování [*] [5] může ve stejný čas probíhat pouze v jednom bloku. [*]+[6] Uživatelské funkce POZNÁMKA: Programování [*] [6] může ve stejný čas probíhat pouze v jednom bloku. Postup programování uživatelských funkcí: 1. Stiskněte [*] [6] [Master kód]. Na klávesnici bude blikat kontrolka Program. 2. Stiskněte číslo [1] až [6] pro funkci, kterou chcete programovat. [1] - čas a datum Popis nastavení času a data je uveden v uživatelském manuálu PC5020 ( Nastavení data a času ). [2] auto Zap. povoleno/nepovoleno Stiskněte [2] pro povolení (3 krátké impulsy bzučáku klávesnice) nebo zakázání (1 dlouhý tón bzučáku klávesnice) funkce automatického zapnutí. [3] nastavení času automatického zapnutí Stiskněte [3], chcete-li změnit nastavení časů automatického Zapnutí/Vypnutí pro jednotlivé dny v týdnu. Přejděte postupně na požadovaný den nebo stiskněte odpovídající klávesu s číslem dne (1-7 pro neděle sobota). Na LED Klávesnici budou dny v týdny reprezentované zónovými kontrolkami 1-7. Po výběru dne, zadejte čas automatického zapnutí ve 24-hodinovém formátu (4-místné číslo ve formátu HHMM). Systém se vrátí zpět do nabídky výběru dne. Vyberte další den nebo stiskněte klávesu [#] pro návrat. POZNÁMKA: Pokud bude chtít uživatel změnit čas Auto Zap jiného bloku, musí nejdříve vybrat na klávesnici požadovaný blok a pak teprve může s platným kódem vstoupit do Nastavení času automatického zapnutí. Viz sekce 4.5 Globální a blokové funkce klávesnice na straně 17. POZNÁMKA: Uživatelskou funkci [*] [6] [3] podporuje pouze klávesnice LCD5500 verze 2.0 vyšší. [4] - test systému Po stisku [4] ústředna provede následující: - aktivuje na dvě sekundy sirénový výstup - rozsvítí všechny kontrolky na klávesnicích - spustí bzučáky všech klávesnic na dvě sekundy - podrobí testu baterii ústředny/modulu PC vyšle kód testu systému, pokud je naprogramován [5] - Povolení DLS (downloading) Po stisku [5] ústředna na jednu nebo na šest hodin, podle nastavení v sekci [702]:[7], povolí detekci zvonění. Během této doby ústředna odpoví na příchozí volání počítače (viz sekce 5.7 Nastavení downloadingu ). [6] - uživatelské zpětné volání Stisknutím [6] bude ústředna inicializovat spojení s počítačem. Funkce přístupné pouze z LCD klávesnice Některé doplňkové funkce jsou dostupné pouze z LCD klávesnice. Tyto funkce nemají přiřazené číslo. Použijte kláves se šipkami (< >) pro rolování v menu [*] [6] a stisknutím klávesy [*] vyberte jednu z následujících funkcí. Prohlížení paměti událostí z LCD klávesnice Posledních 256 událostí lze prohlížet prostřednictvím LCD klávesnice. 15

20 Regulace jasu Tato funkce umožní vybrat z deseti různých úrovní podsvícení displeje. Požadovanou úroveň vyberte pomocí kláves (< >). Nastavení ukončíte stiskem [#]. Regulace kontrastu Tato funkce umožní vybrat z deseti různých úrovní kontrastu displeje. Požadované nastavení vyberte pomocí kláves (< >). Nastavení ukončíte stiskem [#]. Regulace bzučáku klávesnice Tón bzučáku klávesnice může být nastaven na jednu z 21 různých úrovní. Požadované nastavení vyberte pomocí kláves (< >). Nastavení ukončíte stiskem [#]. Tato funkce může být na LED klávesnicích vyvolána souvislým stiskem klávesy [#]. [*]+[7] Funkce programovatelného výstupu Z klávesnice může uživatel ovládat 4 PGM výstupy. Zadání [*] [7] [1-4] [přístupový kód, pokud je vyžadován] bude aktivovat PGM výstupy naprogramované na funkci [19]-[22]. Všechny tyto výstupy mohou být ovládány jak ve vypnutém, tak v zapnutém stavu. Více informací o typech PGM výstupů naleznete v sekci 5.8 Programování PGM výstupů. [*]+[8] Instalační programování Do režimu Instalačního programování vstoupíte zadáním [*] [8] [Instalační kód] (viz kapitola 3 na straně 10). [*]+[9] Aktivace bez zpoždění pro příchod Je-li blok zapnutý spolu s povelem [*] [9], odstraní ústředna z bloku zpoždění pro příchod. Po uplynutí zpoždění pro odchod budou zpožděné zóny a 2. zpožděné zóny pracovat jako okamžité a zóny Doma/Odchod zůstanou odpojené. (viz kapitola 5.3 "Definice zón" na straně 20). Více informací o této funkci naleznete v Uživatelském manuálu Power864. Vstupní zpoždění může být v libovolný čas aktivováno nebo deaktivováno stisknutím [*] [9] v zapnutém stavu systému POZNÁMKA: Společné zpožděné zóny budou mít vždy zpoždění pro vstup, včetně případů, kdy je systém zapnut s [*] [9]. [*]+[0] Rychlé zapnutí Je-li povolena funkce Rychlé zapnutí, ústředna může být Zapnuta povelem [*] [0]. Umožňuje zapnutí systému osobou, která nemá přidělený žádný přístupový kód. POZNÁMKA: Funkce Rychlá aktivace musí být povolena v případě použití funkčních tlačítek Doma/Odchod pro jejich samostatnou činnost. Jestliže nebude povolena, bude systém po stisknutí funkčního tlačítka Doma/odchod vyžadovat na uživateli vložení přístupového kódu. [*]+[0] Rychlý odchod Rychlý odchod umožní opustit zapnutý systém zpožděnou zónou, aniž by bylo nutné systém deaktivovat a znovu aktivovat. Když je zadán povel [*] [0] a funkce rychlého odchodu je povolena, ústředna poskytne dvě minuty pro opuštění střeženého prostoru. Ústředna bude během této lhůty ignorovat jedno narušení libovolné zpožděné zóny. Když je zóna obnovena, ústředna dvouminutovou lhůtu ukončí. Pokud dojde k narušení další zpožděné zóny, nebo pokud nedojde k obnovení zóny po dvou minutách, ústředna spustí zpoždění pro příchod. POZNÁMKA: Jestliže je povolena funkce Rychlý odchod u systému rozděleného na více bloků, musí být povoleny funkce Klávesnice zhasíná a Nutný kód k probuzení klávesnice. Rychlá aktivace zapnuta...sekce [015]:[4] Rychlý odchod povolen...sekce [015]:[3] 4.3 Funkční klávesy Na klávesnicích systému PC5020 je pět funkčních kláves označených "F1 F5". Aktivují se stiskem klávesy na dvě sekundy. Každou z těchto kláves je možné naprogramovat na libovolnou funkci dle následujícího seznamu. Implicitně jsou tlačítka předprogramovaná takto: F1 Zapnutí DOMA Zapne blok, do kterého je klávesnice přiřazena, do režimu Doma. Všechny zóny typu Doma/Odchod budou automaticky odpojeny. Zpožděné zóny budou nadále poskytovat zpoždění pro vstup a zpoždění pro odchod. Pro samostatnou činnost této klávesy musí být povolena funkce Rychlá aktivace (sekce [15], volba [4]). Jestliže nebude povolena Rychlá aktivace, bude muset uživatel zadat přístupový kód před zapnutím systému v režimu Doma. F2 Zapnutí ODCHOD Zapne blok, do kterého je klávesnice přiřazena, do režimu Odchod. Všechny zóny typu Doma/Odchod budou po ukončení zpoždění pro odchod aktivovány. Zpožděné zóny budou nadále poskytovat zpoždění pro vstup a zpoždění pro odchod. Pro samostatnou činnost této klávesy musí být povolena funkce Rychlá aktivace (sekce [15], volba [4]). Jestliže nebude povolena Rychlá aktivace, bude muset uživatel zadat přístupový kód před zapnutím systému do režimu Odchod. F3 Zapnutí/vypnutí zvonkohry Zapne nebo vypne funkci Zvonkohra. Jeden dlouhý tón bzučáku klávesnice signalizuje vypnutí zvonkohry a tři krátké zapnutí zvonkohry. F4 Reset detektorů kouře Ústředna aktivuje na pět sekund všechny výstupy naprogramované na funkci Reset senzorů (viz kapitola [*] [7] Funkce programovatelného výstupu na straně 16). F5 Aktivace Rychlého odchodu Aktivuje funkci Rychlý odchod (viz kapitola [*][0] Rychlý odchod na straně 16). Programovaní funkčních kláves Na každé klávesnici může být změněno nastavení libovolné funkční klávesy podle následujícího seznamu funkcí (Instrukce pro přiřazení klávesnice do bloků naleznete na straně 7). [00] - Nulová klávesa Klávesa není využita a neprovede žádnou funkci, budeli stisknuta. [01] - Výběr bloku 1 Umožňuje snadný přístup do bloku 1. Stejného efektu lze dosáhnout stisknutím a přidržením klávesy [#] následované stisknutím a přidržením klávesy [1] pro výběr bloku 1 (viz sekce 4.5 Globální a blokové funkce klávesnice na straně 17). [02] - Výběr bloku 2 Umožňuje snadný přístup do bloku 2. Stejného efektu lze dosáhnout stisknutím a přidržením klávesy [#] následované stisknutím a přidržením klávesy [2] pro výběr bloku 2 (viz sekce 4.5 Globální a blokové funkce klávesnice na straně 17). [03] - Zapnutí Doma Popsáno výše, předprogramované funkční klávesy. 16
