2 Rozsah nabídky vn Nabídka vn zařízení pokrývá celý rozsah od výroby el. energie přes přenos až po primární a sekundární distribuci. DISTRIBUCE VÝROBA PŘENOS Primární Sekundární 2

3 Přehled primárních vn rozvaděčů GIS plynem SF6 izolované rozvaděče GMA GHA WI WS CBGS CGset GMset GM6 AIS vzduchem izolované rozvaděče PIX PIX compact PIX H WBD PAU MCset MCset 4 NEX24 Motorpact 3

4 Přehled sekundárních vn rozvaděčů Modulární & kompaktní RM6 Ringmaster CAS-36 SM6 24 SM6 36 FBX Flusarc 4

5 vn přístroje: kompletní nabídka vn přístroje LBSkit pojistky LTRI SF Evolis Rollarc CPX VXC VAH HVX vn přístroje pro venkovní vedení PM6 PM6 52 Switch: SBC, SAX I SWD RL serie SWD PLA S2D S3D ADVC Recloser U-Series Recloser N-Series Recloser W-Series Recloser MXR SDR CBR 5

6 Kompletnířada transformátorů Venkovní a vnitřní olejové hermetizované transformátory ( ODT ): od 50 do 2500 kva/ 38,5kV Více než kusů instalováno od roku 1920 Olejové výkonové transformátory ( MPT ): do 80 MVA/ 170kV Více než kusů instalováno od roku 1920 Suché transformátory ( CRT ): do 25MVA/ 52kV Více než kusů instalováno od roku 1920 Naše nabídka obsahuje: Standardní transformátory (většinou menší ODT pro energetiky) Zákaznické/speciální transformátory pro aplikace v průmyslu a infrastruktuře (rafinérie, chemický průmysl, doly, železnice, obnovitelné zdroje ) 6

7 Distribuční a výkonové transformátory SE MINERA Olejové hermetizované transformátory MINERA MP Výkonové transformátory TRIHAL Suché zalévané transformátory TRICAST Suché zalévané transformátory MINERA ATEX Transformátory do nevýbušného prostředí SILTRIM Transformátory s nehořlavou náplní VEGETA Transformátory s ekologickou náplní 7

8 Prefabrikované stanice Bezpečné a testované dle IEC pro všechny druhy sekundárních aplikací, v betonu, plechu nebo odlehčeném betonu Prefabrikované VN/NN stanice PRESTO ALTO A MISTRAL ALTO F CONCERTO ALTO D ICEBERG ALTO L CLIPPER C CLIPPER M CLIPPER MOBILE TETRIS Od kiosků pro RMU po plnou NN/VN stanici v kompaktním nebo pochozím provedení 8

9 Řada ochran Sepam Aplikace Rozdílové ochrany (Mimické schéma, PLC, paměťová cartridge, SIL2) Jaderné & klasické elektrárny Směrové ochrany, napěťové a proudové funkce (logické vazby) Napěťové nebo proudové funkce Rafinérie,doly, hutě serie 60 & 80 Distribuce Budovy & Infrastruktura Nadproudové a zemní poruchy. serie 10 Vedení, transformátory serie 20 vedení, přípojnice transformátory, motory serie 40 vedení, transformátory, motory, generátory vedení, přípojnice, transformátory, motory, generátory kondenzátory Funkce 9

10 Řada ochran MiCOM Aplikace VVN Px30: přívody, motory & OBS distanční, rozdílová vedení. Rozdílová transformátory střídavá trakce, napětí&frekvence Px40: přívody, motory, generátory distanční, rozdílová vedení. rozdílová transformátory, rozdílová přípojnice. VN primární distribuce Px20: O/C, Motory, rozdílová vedení přípojnice, porucha vypínače, napětí&frekvence VN distribuce & průmysl Px10: základní O/C & motory napájení MTP O/C Px20 Px30 Px40 Nižší aplikace VN/NN Px10 Funkce 10

11 RM6 kompaktní a rozšiřitelný VN rozvaděč 11

12 RM6, těží ze zkušeností lídra přesně odpovídá vašim požadavkům Kompakt pro jednoduché instalace Necitlivý k vnějšímu prostředí 1 až 4 funkce integrované v utěsněné nerezové nádobě garance těsnosti po celou dobu životnosti Optimální rozměry Jednoduchá a snadná instalace Rozšiřitelný kompakt pro flexibilitu Stejně jako kompakt Rozšiřitelný pro budoucí požadavky Širokářada funkčních jednotek Snadná instalace Širší možnosti se 7 novými moduly 12

13 RM6, zkušenosti lídra pro váš klid st RMU 1987 verze s vypínačem 200A 1998 Verze s vypínačem 630A rozšiřitelnost RM6 se vyvíjí pro splnění vašich požadavků už více než 20 let Více než 1 000,000 funkčních jednotek instalovaných ve 50 zemích v celém světě Vyzkoušená kvalita pečlivé, systematické testování Shoda s mezinárodními normami IEC 60265, 60694, , , , ,

14 RM6, zkušenosti lídra pro vaši bezpečnost Odolnost proti vnitřnímu oblouku Nádoba 20 ka 1s Membrána pro únik plynu Kovově kryté dveře kabel. připojení IP3X krytí čelního panelu Vypínač s nezávislou ochranou Viditelné uzemnění Přirozené blokování Přehledné a srozumitelné mimické schéma Anti-reflex funkce: ovládací páka navržena k zabránění znovuzapnutí po vypnutí zkratu. 14

15 Nové: RM6 volná volba funkcí Zůstávají všechny výhody stávajíc řady RM6. - Rychlá a jednoduchá instalace - Kompaktní provedení - Rozšiřitelnost vpravo, vlevo, na obě strany - Bezpečnost - Vysoká spolehlivost v komplikovaném prostředí - Minimální údržba Možné kombinace 15

16 Výběr: RM6 2 funkce Volný výběr funkcí Typ nádoby NE: nerozšiřitelný RE: rozšiřitelný vpravo. LE: rozšiřitelný vlevo. DE: rozšiřitelný na obě strany. 16

17 Výběr: RM6 3 funkce Volný výběr funkcí Typ nádoby NE: nerozšiřitelný RE: rozšiřitelný vpravo. LE: rozšiřitelný vlevo. DE: rozšiřitelný na obě strany. * Možné jen RM6 verze RE nebo DE 17

18 RM6 volné kombinace: příklad Dva přívody Connection to MV network Connection to MV network 18

19 RM6 volné kombinace: příklad Dva přívody Connection to MV network Connection to MV network 19

20 RM6 volné kombinace: příklad Dva přívody Connection to MV network Connection to MV network 20

21 VD23 určeno pro rozvaděče VN relé indikace přítomnosti napětí VN 21

22 VD23 : indikátor napětí vn Nahrazuje starší řady indikátorů RV10 (jednofázové ) RV112 VD3H (třífázové) Funkce kontakt ztráta napětí přítomnost napětí (nové) Obě aplikace běží souběžně a aktivují dva samostatné výstupní kontakty zpoždění výstupního relé (nové) Široký rozsah nastavení Fáze fáze a fáze zem Jednofázové nebo třífázové Volba fáze volitelně Nastavitelná pozice kontaktu Nastavitelné zpoždění výstupního kontaktu Automatická kalibrace provozního napětí připojeno k VPIS-VO Automatické rozpoznání jmenovitého napětí Hodnoty in % 22

23 Popis Indikace ztráty napětí Indikace přítomnosti napětí 6 přepínačů microswitch 1 = U nebo V 2 = přímé/inverzní relé R2 Tlačítka pro nastavení Displej pro nastavení a zobrazení VPIS-VO připojení 3 to 6 = výběr fáze 3 = V1 nebo U12 4 = V2 nebo U13 5 = V3 nebo U23 6 = nulová složka (V0) Přechodová svorkovnice + - VD23 je určeno pro zapuštěnou montáž do panelu Format = DIN (48 X 96 ) IK07 IP R1 R2 Napájení 23

24 FBX RMU do 25 kv Kompaktní a rozšiřitelné vn rozvaděče 24

25 FBX úvod Plynem SF6 izolovaný rozvaděč pro sekundární distribuci do 25 kv, 630 A, 25 ka 1 s Až do IAC 25 ka 1 s Dostupný v různých verzích: Kompaktní (FBX-C), rozšiřitelný (FBX-E) Vnitřní nebo venkovní prostředí Spínací prvky v izolované nádobě SF 6 -po celou dobu životnosti Odolné proti vlivům prostředí Nepřerušenost provozu LSC2A Shoda s CSN EN Vhodný pro většinu aplikací Vnitřní Venkovní 25

26 26

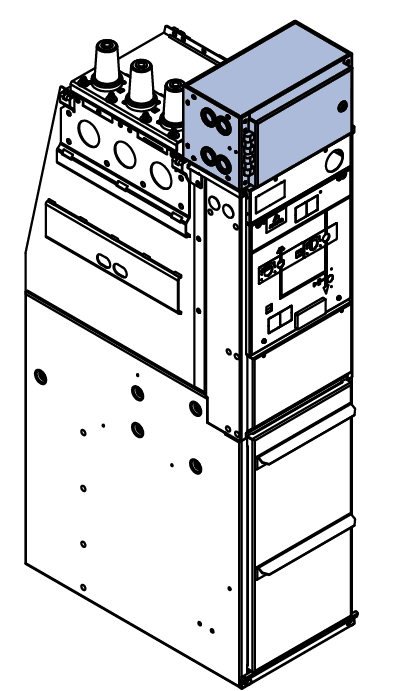

27 Popis výrobku nn část Standardní nn nástavba integrovaná integrovaná do rozvaděče 2 dostupné verze nn nástavby: 200 nebo 600 mm výška Ochrana může být integrovaná v čelním panelu 200 mm vysoká nn nástavba 600 mm vysoká nn nástavba 27

28 Popis výrobku Odolná konstrukce Teplota okolí dle IEC min: - 5 C (volitelně: -25 C) max: +40 C (volitelně +45 C nebo +55 C (se snížením In)) Jmenovitý tlak při 20 C : 0,03 MPa Krytí Nádoba: IP67 Pouzdra vn pojistek: IP 65 Mechanismus : IP2X Kabelové kryty: IP3X 24 hodin Volitelně ochrana proti zaplavení Pouzdra vn pojistek: IP67 Testováno pod vodou kv 50 Hz Úspěšně testováno 28

29 Popis výrobku Technické parametry Technické parametry dle ČSN EN IEC Jmenovité napětí Jmenovité výdržné napětí 1 min 50 Hz Jmenovité impulsní napětí Jmenovitá frekvence Jmenovitý proud přívodu/vývodu Jmenovitý proud přípojnic Krátkodobý výdržný proud 1s nebo 3s Jmenovitý zkratový vypínací proud Jmenovitá zapínací schopnost Odolnost proti vnitřnímu oblouku (IAC) * : 25 ka 1s do 12 kv C, Sb, R, RE, CB T1 T2 C, T1, T2, R, RE, CB Sb, CBb Zapínací schopnost uzemňovače (C, RE, T2) kv rms kv rms kvp Hz A A A A A ka rms ka rms kap kap / / 400 / / 1250 s externími přípojnicemi / 20 / 21 / 25* 16 / 20 / 21 / 25* 40 / 50 / 52.5 / 62.5* 40 / 50 / 52.5 / 62.5* AF/AFL - 16 / 20 / 21 / 25* ka 1s 29

30 FBX inovace: rychlý OZ s vypínačem 630A Nový vývoj řady FBX 24kV GIS Unikátní řešení pro SE sekundární kompaktní rozvaděče (n/a with RM6) Vakuový vypínač se střadačovým mechanismem Rychlý cyklus OCO : O-0,3s-CO-15s-CO (T2: O-3min-CO) Kapacita pro OZ FBX-E typ (rozšiřitelný na obě strany) Dostupný s přípojnicemi 1250A Šířka jeny 490mm Shoda s IEC /

31 Aplikace CB630A 1. Ochrana s venkovní linkou (např: CC-CB) Ochrana kabelové sítě napojené na venkovní vedení díky tomu, že vypínač chrání před krátkodobými poruchami venkovního vedení Ukazatel SAIDI je snížen: O-0.3s-CO (Standard Average Interruption Duration Index) fault CC-CB 31

32 Co dál? FBX 1250A: CB 1250A CBb 1250A MTN na kabelech & přípojnicích CBb 630A : spojka přípojnic Stejné parametry jako CB630A (volitelně) Zaměřeno více na segment průmyslu 32

33 SM6 Modulární rozvaděč vn 33

34 SM6 napájí a chrání zařízení po celém světě instalovaných skříní ve vn rozvodech po celém světě v aplikacích primární a sekundární distribuce. 34

35 Dlouhodobé zkušenosti 1975 inovace Sulphur hexafluoride (SF6) je poprvé použit v rozvaděči vn pro rozvodnu vn/nn v typu VM inovace a zkušenosti Zúročeny v druhé generaci modulárních rozvaděčů SM celosvětově nejrozšířenější řada S více než 1 000,000 SM6 jednotek instalovaných po celém světě neuděláte chybu s výběrem nejrozšířenější řady vn rozvaděčů 35

36 Co to je SM6-24/36? Je to vzduchem izolovaný modulární rozvaděč který zaručuje vysokou spolehlivost pro napájení sekundárních distribučních rozvodů. SM6-24 se používá ve stanicích vn pro odběratelské rozvodny s transformací vn/vn a vn/nn ve veřejných distribučních sítích a v soukromých rozvodech do max napětí 25 kv. SM6-36 se používá ve stanicích vn pro odběratelské rozvodny s transformací vn/vn a vn/nn ve veřejných distribučních sítích a v soukromých rozvodech do max napětí 38,5 kv. 36

37 GMA efficient Rozvody vn Plynem izolovaný rozvaděč Technologie s vakuovými vypínači do 25 kv A ka Méně prostoru Více výkonu 37

38 Technické údaje Jmenovité napětí (kv) 12 15/ Jmenovitý proud přípojnic (A) Jmennovitý proud vypínače (A) Krátkodobý proud (ka / 3s) Dynamický proud (ka) Klasifikace odolnosti proti vnitřnímu oblouku (IAC) IEC (ka / 1 s) 1250, 1600, 2000, , 800, 1250, 1600, 2000, GMA 38

39 Výkonnost Více výkonu Šířka 450mm do 800A - Maximální parametry pro 24 kv: 2500 A jmenovitý proud; krátkodobý proud do 31.5 ka-3 s mm vývodní pole do 630 A (cca 80% požadavku zákazníků). navíc pole s šířkou 450 mm lze provést jako vývod 800 A! A přívodní pole jen šířka 800 mm, bez nuceného chlazení Klíčové výhody A podélná spojka jen šířka 1000 mm, bez nuceného chlazení 39

40 Bezpečnost díky Sealed for Life Hermeticky uzavřený tank Sealed Pressure System Bezpečné pro dotyk Nezávislý na vnějších vlivech jako jsou : předměty malí živočichové světlo (ultrafialové záření) agresivní plyny sůl prach vlhkost 40

41 Jednoduchost "Intuitivní ovládání" jako obchodní značka Mechanický ovládací panel je obchodní značka pro GIS Schneider Electric Intuitivní provedení -Jasné označení ovládacích a signalizačních prvků na mimickém schématu Pozice ovládacích a signalizačních prvků je nezávislá na pomocném napětí Klíčové výhody 1. Vypínač: tlačítka zap/vyp+ indikace stavu a střadače 2. Odpojovač: indikace stavu + ruční ovládání zap/vyp 3. Uzemňovač: indikace stavu + ruční ovládání zap/vyp 4. Ruční nastřádání mechanismu vypínače 5. Volitelně: blokování kabelového prostoru s pozicí uzemňovače 41

42 Typy funkčních polí CB T1 BC - CB GMA 42

43 Rozměry Typ Rozměry Výška Hloubka Šířka CB Vypínač, 630 A A polohový odpojova č 1000 A 1250 A 1600 A A A T1 Kombinace odpínačpojistka a uzemňovač GMA 43

44 Přípojnicový systém Plně izolovaný a rozpojitelný systém žádná manipulace s plynem na místě instalace! Pole lze jednoduše vysunout z řady rozvaděče Stínění přípojnicového systému je uzmeněno ochrana při dotyku Jednoduchá a rychlá instalace MTP na přípojnicích lze instalovat bez potřeby zvláštního pole GMA 44

45 GMA efficient méně prostoru více výkonu 45

46 Maximum z vaší energie 46
