1 Princip tvoření nákresů složitých struktur, orgánů: Příklad preparát: příčný řez stonkem Kukuřice (Zea mays L. ) Při zhotovování nákresů složitých struktur, skládajících se z více pletiv a buněčných typů, nejprve zakreslíme celkový náhled s obrysovým zakreslením polohy vnitřních struktur. Detaily těchto struktur na celkovém nákresu nezakreslujeme, protože se s velkou pravděpodobností neubráníme špatnému nákresu jiný tvar, velikost buněk, buňky nejsou spojitými útvary (tzv. bramborování ), atd. Pak zhotovujeme detailní nákresy. Jsou-li opět strukturálně členité postupujeme jako v prvním případu. Viz ukázka řezu stonkem kukuřice, detail cévního svazku, kde polohu metafloému jen vyznačíme a v dalším nákresu zakreslíme strukturu metafloému. Při tomto postupném zakreslování je velmi podstatné uvést zvětšení, při kterém jsme strukturu zakreslovali. Příklad úkolů: Celkovou stavbu stonku Detail cévního svazku Detail floému a pletiv 1: celkový řez stonkem 2: detail struktury cévního svazku 4: detail buněčných typů pletiv 3: detail struktury metafloému

Detaily těchto struktur na celkovém nákresu nezakreslujeme, protože se s velkou pravděpodobností neubráníme špatnému nákresu jiný tvar, velikost buněk, buňky nejsou spojitými útvary (tzv.

2 Kukuřice (Zea mays L. ) Ruční řez stonku naloženého ve fixáži FAA. Histochemická detekce ligninu floroglucinolem s HCl 3. Detail floému 4. Parenchym s intercelulárami 3. Detail floému: metafloém - buňka sítková - buňka průvodní protofloém 2. Popište detail cévního svazku: protoxylém metaxylém sklerenchymatická výztuž 4. Parenchymatická buňka s intercelulárami: Typická stavba stonku jednoděložné rostliny. Cévní svazky jsou roztroušeny po celé ploše parenchymatické dřeně typ uspořádání cévních svazků je ataktostélé. Kolaterální, uzavřený se skládá z floému, lokalizovaného směrem k povrchu orgánu a xylému, směrem dovnitř orgánu. Floém se skládá z dobře vyvinutého metafloému protofloém je zatlačený na pólu cévního svazku. Metafloém se skládá z větších buněk článků sítkovic a menších, tmavších buněk průvodních. U xylému jsou patrné dvě velké metaxylémové cévy, směrem dovnitř orgánu je menší céva protoxylémová. Někdy sousedí s rhexigenní intercelulárou. Na pólech svazku či kolem celého svazku bývá sklerenchymatická výztuž. Po histochemické detekci ligninu floroglucinolem v kyselém prostředí se červeně obarví lignifikované buněčné stěny.

Parenchymatická buňka s intercelulárami: Typická stavba stonku jednoděložné rostliny. Cévní svazky jsou roztroušeny po celé ploše parenchymatické dřeně typ uspořádání cévních svazků je ataktostélé.

3 Sanchezia (Sanchezia nobilis L. ) Tropický polokeř z čeledi Acanthaceae Ruční řez z čerstvého materiálu. Bez barvení. Epidermis Cévní svazek Fotosyntetizující primární kůra Rohový kolenchym Parenchym. buňky s anthokyany Dřeň 2. Detail kolenchymu 3. Buňku s rafidy 4. Cystolit 3. Buňka s rafidy 2. Kolenchym 4. Cystolit (podélně) Typická stavba stonku dvouděložné rostliny, kdy cévní svazky jsou uspořádány v jednom souvislém kruhu typ eustélé. Cévní svazek je kolaterální, otevřený a skládá se z floému, lokalizovaného směrem k povrchu orgánu a xylému, směrem dovnitř orgánu. Mezi xylémem a floémem je kambium. Na povrchu orgánu je jednovrstevná, pod ní primární kůra. Několik vrstev primární kůry je fotosyntetizující parenchym s patrnými chloroplasty. Buňky pod pokožkou mohou obsahovat cystolity - krystaly uhličitanu vápenatého. Jedná se tedy o litocysty. Další souvislá vrstva v primární kůře je mechanické pletivo rohový kolenchym. Pod ní je parenchymatická vrstva, kde některé buňky obsahují vakuoly s červenými antokyany. Pod souvislým kruhem vodivých pletiv je ve středu orgánu parenchymatická dřeň. Buňky zde obsahují amyloplasty se škrobovými zrny. Některé buňky obsahují rafidy jehlicovité útvary šťavelanu vápenatého.

Cystolit (podélně) Typická stavba stonku dvouděložné rostliny, kdy cévní svazky jsou uspořádány v jednom souvislém kruhu typ eustélé.

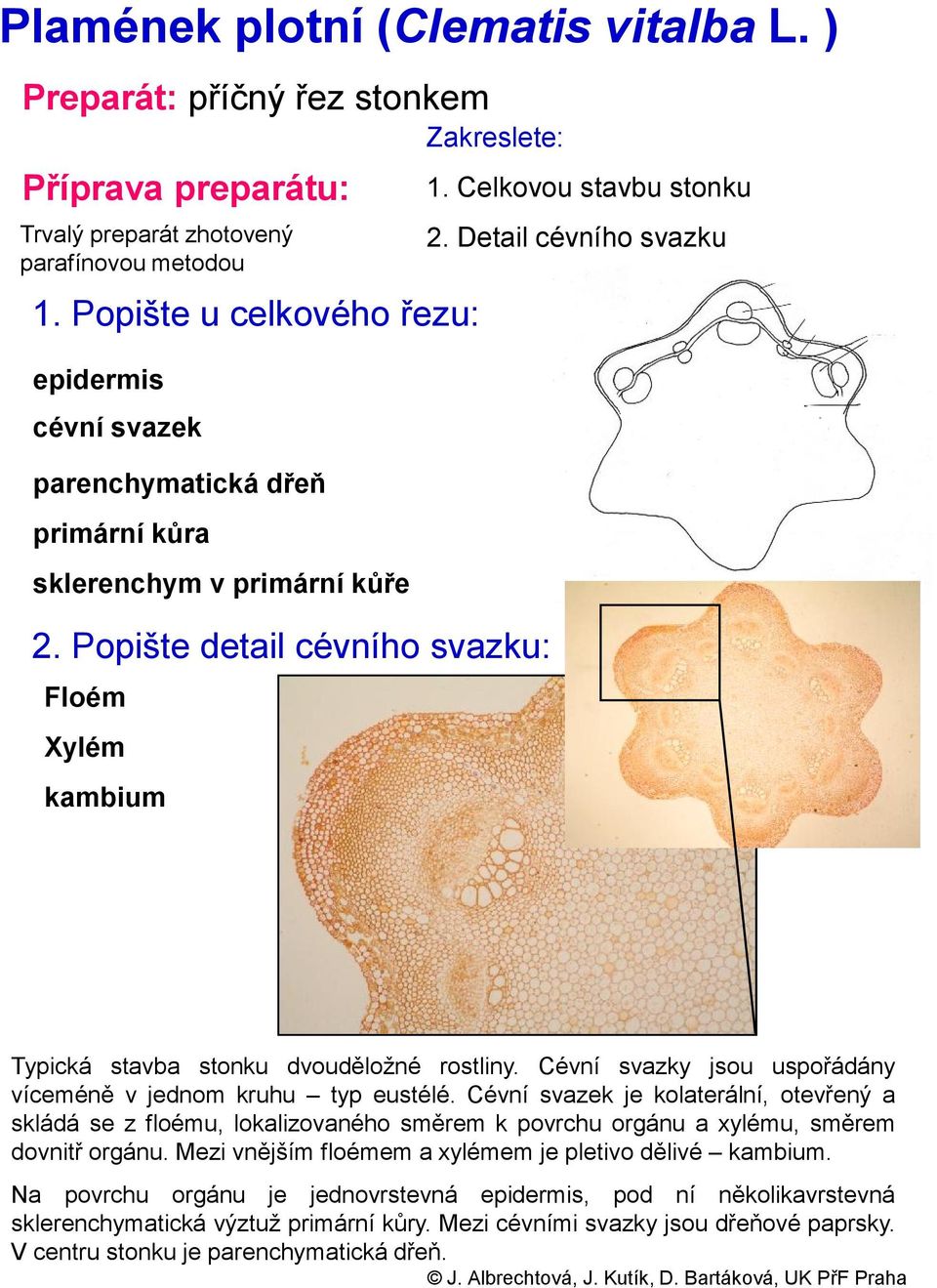

4 Plamének plotní (Clematis vitalba L. ) Trvalý preparát zhotovený parafínovou metodou primární kůra 2. Popište detail cévního svazku: Floém Xylém kambium Typická stavba stonku dvouděložné rostliny. Cévní svazky jsou uspořádány víceméně v jednom kruhu typ eustélé. Cévní svazek je kolaterální, otevřený a skládá se z floému, lokalizovaného směrem k povrchu orgánu a xylému, směrem dovnitř orgánu. Mezi vnějším floémem a xylémem je pletivo dělivé kambium. Na povrchu orgánu je jednovrstevná, pod ní několikavrstevná sklerenchymatická výztuž primární kůry. Mezi cévními svazky jsou dřeňové paprsky. V centru stonku je.

Cévní svazky jsou uspořádány víceméně v jednom kruhu typ eustélé.

5 Jetel luční (Trifolium repens L. ) Trvalý preparát zhotovený parafínovou metodou Popište u celkového řezu: primární kůra centrální dutina Popište detail cévního svazku: Floém Xylém kambium Typická stavba stonku dvouděložné rostliny. Cévní svazky jsou uspořádány v jednom kruhu typ eustélé. Cévní svazek je kolaterální, otevřený a skládá se z floému, lokalizovaného směrem k povrchu orgánu a xylému, směrem dovnitř orgánu. Mezi vnějším floémem a xylémem je pletivo dělivé kambium. Na pólu floému a xylému je sklerenchymatická výztuž cévního svazku. Na povrchu orgánu je jednovrstevná, pod ní několikavrstevná fotosyntetizující parenchymatická primární kůra. Mezi cévními svazky jsou dřeňové paprsky. V centru stonku je v parenchymatické dřeni velká centrální dutina.

rostliny. Cévní svazky jsou uspořádány v jednom kruhu typ eustélé.
