1 Pithon - Carapace

2 Avvertenze: Leggere attentamente il presente libretto uso e manutenzione in ogni sua parte. In caso di necessità contattare esclusivamente il Nostro Rivenditore Autorizzato di zona. La presente macchina è stata esaminata secondo quanto previsto dalle Direttive 98/37 (Direttiva Macchine), 73/23 (Materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione) e 89/336 (Direttiva Compatibilità Elettromagnetica). Simbologia: Riportiamo nel seguito una breve legenda con l indicazione della simbologia impiegata (I simboli indicati sono quelli maggiormente utilizzati all interno del presente libretto; i restanti simboli sono comunque di facile comprensione). PERICOLO: richiama l attenzione a situazioni o problemi che possono pregiudicare la sicurezza di persone per infortuni o rischio di morte.! ATTENZIONE: richiama l attenzione a situazioni e problemi connessi con l efficienza della macchina che non pregiudicano la sicurezza delle persone. IMPORTANTE: richiama l attenzione a importanti informazioni di carattere generale che non pregiudicano né la sicurezza personale, né il buon funzionamento della macchina.

3 Indice Generale 1. Informazioni generali 3 2. Montaggio del braccio Braccio per gruppo carrellato Braccio a muro 5 Taratura della rigidezza degli snodi Braccio con cappetta con luce (optional) Modalità d uso e limiti d impiego 6. Manutenzione 9 7. Ricambi Braccio versione a carrello Braccio versione a muro 11 8 Libretto uso e manutenzione LU REV.00 Pagina 3/14

4 1. INFORMAZIONI GENERALI Il pbraccio viene fornito in un robusto imballo di cartone e si presenta parzialmente smontato. Dopo avere estratto il materiale dall imballo, verificare a vista che non abbia subito danni durante il trasporto e tramite la distinta allegata e controllare la completezza della pfornitura. pin pcaso pcontrario pinformare pil privenditore pal più presto pe pcomunque non oltre 10 gg dalla consegna del materiale. Per la movimentazione del materiale, utilizzare mezzi di sollevamento adeguati e adottare tutte le precauzioni di sicurezza previste dalle attività di cantiere. 2. MONTAGGIO DEL BRACCIO 2.1 Braccio per gruppo carrellato Per esigenze d imballaggio il braccio viene fornito smontato in tre parti: la ralla, il braccio autoportante e la cappa che è parzialmente collegata al braccio tramite la tubazione flessibile. Occorre quindi procedere all assemblaggio di tali parti prima di procedere al montaggio completo. Procedura di montaggio: 1. La cappa si presenta come in fig Svitare la vite di ancoraggio e rimuoverla dalla forcella dello snodo superiore di attacco cappa (Fig.1, Pos.1). 3. Inserire il tubo a sezione quadra del braccio (Pos.2) all interno della forcella della cappa (Pos.3) e bloccare l insieme mediante la vite flangiata di ancoraggio con relativo dado e rondelle in teflon (nell ordine di Fig.2). Per il serraggio servirsi di una chiave a brugola e di una esagonale. 4. Il gruppo ralla-snodo di sostegno del braccio si presenta come in Fig.3. Il perno della camma (Pos.4) è assemblato con due rinforzi (Pos.5) mediante due spine filettate (Pos.6) inserite al loro interno e quattro viti flangiate (vedi disegno di fig.4) Libretto uso e manutenzione LU REV.00 Pagina 4/14

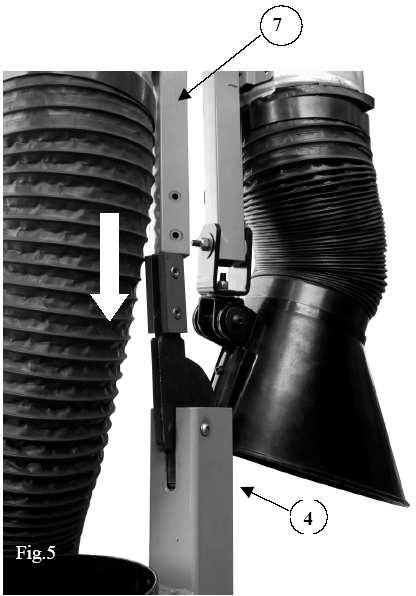

5 5. Rimuovere le quattro viti dal perno della camma. 6. Inserire il perno della camma presente sulla ralla di sostegno (Pos.4) all interno del tubo a sezione quadrata del braccio snodato (Fig.5, Pos.4 in Pos.7). 7. Bloccare l insieme riavvitando e serrando le quattro viti flangiate precedentemente rimosse. 8. Inserire sul tratto terminale della tubazione flessibile la fascetta stringiflessibile. 9. Calzare la tubazione flessibile sul tratto di tubo della ralla e stringere la fascetta servendosi di un cacciavite (Fig.6). Libretto uso e manutenzione LU REV.00 Pagina 5/14

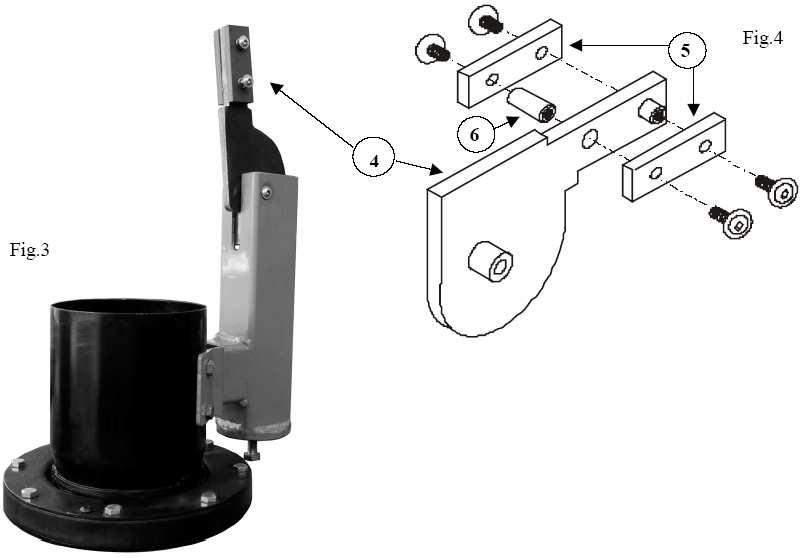

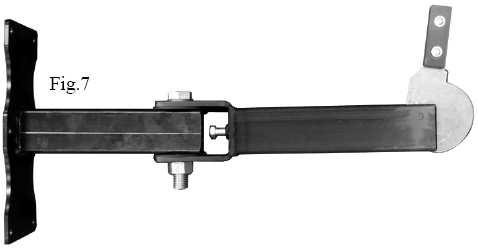

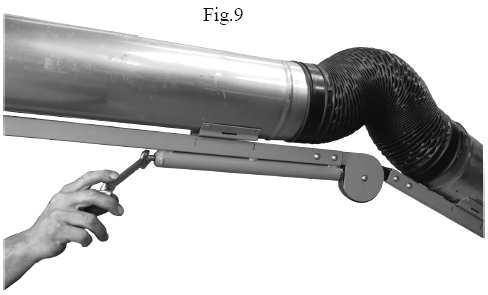

6 2.2 Braccio a muro Per esigenze d imballaggio il braccio viene fornito smontato in tre parti: il supporto, il braccio autoportante e la cappa che è parzialmente collegata al braccio tramite la tubazione flessibile. Occorre quindi procedere all assemblaggio di tali parti prima di procedere al montaggio completo. Procedura di montaggio: 1. Ripetere le fasi dal punto 1. al punto 3. descritte nel paragrafo Il gruppo supporto-snodo di sostegno del braccio si presenta come in Fig.7. Il perno della camma (Pos.4) è assemblato con due rinforzi (Pos.5) mediante due spine filettate (Pos.6) inserite al loro interno e quattro viti flangiate (vedi disegno di fig.4). 3. Fissare il sostegno a muro (Pos. 8) nella posizione predefinita dall utente, utilizzando dei tasselli idonei allo scopo (i tasselli non vengono forniti) verificando con una livella la planarità col il terreno. 4. Ripetere le fasi dal punto 5. al punto 9. descritte nel paragrafo TARATURA DELLA RIGIDEZZA DEGLI SNODI Completato il montaggio del braccio e la sua installazione può essere necessario procedere alla taratura dei suoi snodi al fine di personalizzare la regolazione standard: 1. Iniziare con la regolazione dei movimenti della cappa. E sufficiente decidere il serraggio più opportuno delle viti autobloccanti degli snodi (indicate con le lettere A, B e C di fig.8): _ A: regolazione della rigidezza per l inclinazione laterale della cappa. _ B: regolazione della rigidezza per la rotazione della cappa attorno all asse del tubo portante. _ C: regolazione della rigidezza per l inclinazione avanti od indietro della cappa. 2. Per ottimizzare la manovrabilità del tubo compreso tra cappa e snodo intermedio occorre agire sulla vite di taratura presente al di sotto del primo tratto di tubo, quello cioè compreso tra supporto a muro e snodo intermedio (vedi Fig.8). Ruotando la vite in senso orario aumenta la forza necessaria per manovrare il braccio. Libretto uso e manutenzione LU REV.00 Pagina 6/14

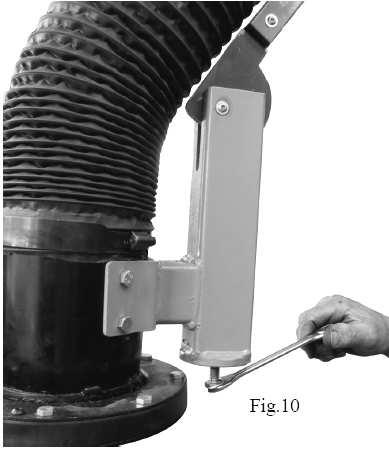

7 BRACCIO 3. BRACCIO PER CARRELLO: per decidere la regolazione dello snodo in prossimità della ralla è necessario tarare la vite in testa al supporto di alloggiamento della molla, visibile in fig.10. Ruotando la vite in senso orario aumenta la forza necessaria per manovrare il braccio. 4. BRACCIO A MURO: per decidere la regolazione dello snodo in prossimità del supporto a muro è necessario tarare la vite in testa al supporto di alloggiamento della molla, visibile in fig.11. Ruotando la vite in senso orario aumenta la forza necessaria per manovrare il braccio. 4. d CON CAPPETTA CON LUCE (OPTIONAL) Il pbraccio ppuò pessere pfornito pdi pcappa paspirante pcon pluce, pin pquesto pcaso pfare priferimento alla pfig.12. pil pbraccio paspirante ppè pcompleto pdi pconnettore pfemmina per pl alimentazione della lampada; viene anche fornito il connettore maschio per il collegamento elettrico secondo lo schema di fig.13. Libretto uso e manutenzione LU REV.00 Pagina 7/14

8 Pos Codice Descrizione UM Q.tà VITE PZ VITE PARKER PZ GUIDA PER FORI PZ 1 CAPPA CON LUCE INTERRUTTORE A PZ 1 BILANCIERE 16A-250V TAPPINO PER PZ 1 CAPPETTA SOTTOCAPPA IN PZ 1 PLASTICA CONO PORTALUCE PZ 1 PER CAPPA RONDELLA PZ DADO ESAGONALE PZ PORTALAMPADA PZ 1 ALOGENA 24V-10A LAMPADA ALOGENA PZ 1 20W-24V O-RING IN GOMMA PZ ANELLO DI ARRESTO PZ VETRINO PZ PASSAPARETE IN GOMMA PZ 2 Libretto uso e manutenzione LU REV.00 Pagina 8/14

9 5. MODALITÀ D USO E LIMITI D IMPIEGO Il pbraccio ppè pstato progettato per pl aspirazione pdi agenti inquinanti quali: fumi vapori polveri metalliche legno plastica di granulometria fino a 10 miscelati con aria Il braccio è concepito per trattare vapori Minfiammabili Mo Mesplosive, Msostanze tossiche Mper Mnatura Mo Mper Mreazione. MNel Mcaso di Maspirazione Mdi Mpolveri Mincandescenti Mè opportuno Mdotare Mla Mcappa Maspirante Mdella rete ferma scintille come in fig.14. Contattare Mcomunque Mpreventivamente l ufficio tecnico. Per l aspirazione di sostanze infiammabili o esplosive, Ml uso Mdel Mbraccio con cappetta Mprovvista Mdi Mluce, Mcome Min Mfig.12, richiede componenti elettronici di tipo stagno ed antideflagrante. Nel caso di braccio equipaggiato con ventilatore, questo dovrà essere realizzato in esecuzione antiscintilla. È obbligatorio mettere elettricamente a terra il braccio collegando i punti di contatto con una trecciola di rame di sezione adeguata fissata al manufatto, avendo cura di mantenere la continuità elettrica. Va considerato come uso improprio ogni atto che comprometta la funzionalità, l integrità, la sicurezza della struttura del braccio o della prolunga, degli apparati interni sia elettrici che meccanici Me Mdi Mogni Melemento Mdi Mcomando Me Mcollegamento. 6. MANUTENZIONE Non effettuare manutenzioni quando il ventilatore dell impianto o del gruppo filtrante carrellato è in funzione o collegato alla fonte di energia elettrica. Per come è stato concepito il braccio non richiede particolari interventi di manutenzione ordinaria. Si consiglia comunque di: Verificare mensilmente la corretta taratura del braccio. Verificare mensilmente lo stato dei tratti di canale flessibile. Verificare mensilmente lo stato di usura degli snodi e delle frizioni delle cappette di captazione. Verificare mensilmente lo stato di servizio dei cuscinetti della ralla. Verificare mensilmente lo stato di servizio della serrandina di regolazione interna. Libretto uso e manutenzione LU REV.00 Pagina 9/14

10 7. ESPLOSO E DISTINTA MATERIALI 7.1 Braccio versione a carrello Libretto uso e manutenzione LU REV.00 Pagina 10/14

11 Braccio Ø=150 L=3000 Allumin L=3000 Flex Pos. Cod Cod Descrizione UM Q.tà CAPPETTA COMPLETA PZ STAFFA ATTACCO CAPPETTA PZ SNODO INFERIORE ATTACCO CAPPA PZ SNODO SUPERIORE ATTACCO CAPPA PZ TUBO BRACCIO PZ SUPPORTO SNODO PZ CAMMA SNODO INTERMEDIO PZ DISTANZIALE PZ TENDIMOLLA PZ MOLLA PZ BOCCOLA COPRI MOLLA PZ STAFFA DI ATTACCO GUIDA PZ TUBO SUPERIORE CON PORTAMOLLA PZ RINFORZO PZ SPINA FILETTATA PZ SPINA FILETTATA CARBONITRURATA PZ BOCCOLA FILETTATA PZ CAMMA SNODO DI BASE PZ TENDIMOLLA PZ MOLLA PZ BOCCOLA COPRI MOLLA PZ SUPPORTO ED ALLOGGIAMENTO MOLLA PZ RALLA PZ / TUBO IN ALLUMINIO PZ 1 / TUBO FLEX - NOSMOKEFLEX MT / TUBO IN ALLUMINIO PZ / TUBO FLEX NOSMOKEFLEX L=830 mm PZ / TUBO FLEX NOSMOKEFLEX L= 900 mm PZ / TUBO FLEX NOSMOKEFLEX L= 700 mm PZ FASCETTE IN PLASTICA PZ VITE TBEI FLANGIATA PZ VITE TBEI PZ DADO ESAGONALE PZ VITE TE ACCIAIO ZN PZ VITE TE PZ DADO RONDELLATO ESAGONALE PZ BOCCOLA DIAM 17X15 FASTEK PZ VITE BRUNITA PZ VITE BRUNITA PZ VITE BRUNITA PZ DADO AUTOBLOCCANTE PZ RONDELLA PZ 6 Libretto uso e manutenzione LU REV.00 Pagina 11/14

12 7.2 Braccio versione a muro Libretto uso e manutenzione LU REV.00 Pagina 12/14

13 Braccio Ø=150 L=2100 Allumin L=3000 Allumin L=4000 Allumin L=2100 Flex L=3000 Flex L=4000 Flex Pos. Cod Cod Cod Cod Cod Cod Descrizione UM Q.tà CAPPETTA COMPLETA PZ STAFFA ATTACCO PZ 1 CAPPETTA SNODO INFERIORE PZ 1 ATTACCO CAPPA SNODO SUPERIORE PZ 1 ATTACCO CAPPA TUBO BRACCIO PZ SUPPORTO SNODO PZ CAMMA SNODO PZ 1 INTERMEDIO DISTANZIALE PZ DISCO FERODO PZ TENDIMOLLA PZ MOLLA PZ BOCCOLA COPRI PZ 1 MOLLA STAFFA DI ATTACCO GUIDA PZ TUBO SUPERIORE CON PORTAMOLLA PZ RINFORZO PZ SPINA FILETTATA PZ SPINA FILETTATA PZ 1 CARBONITRURATA BOCCOLA FILETTATA PZ CAMMA SNODO DI PZ 1 BASE TENDIMOLLA PZ MOLLA PZ BOCCOLA COPRI PZ 1 MOLLA SUPPORTO ED PZ 1 ALLOGGIAMENTO MOLLA SUPPORTO PZ / TUBO IN ALLUMINIO PZ 1 / TUBO FLEX - NOSMOKEFLEX MT 2,5/3,5/4, / TUBO IN ALLUMINIO PZ / TUBO FLEX PZ 1 NOSMOKEFLEX L=830 mm / TUBO FLEX PZ 1 NOSMOKEFLEX L=900 mm / TUBO FLEX NOSMOKEFLEX L=1500 mm PZ FASCETTE IN PZ 4 PLASTICA DADO ESAGONALE PZ VITE TE ACCIAIO ZN PZ VITE TBEI FLANGIATA PZ BOCCOLA DIAM 17X15 PZ 1 FASTEK VITE BRUNITA PZ VITE BRUNITA PZ VITE BRUNITA PZ DADO PZ 2 AUTOBLOCCANTE RONDELLA IN TEFLON PZ VITE TE ACCIAIO ZN PZ DADO ESAGONALE PZ RONDELLA PIANA PZ 2 Libretto uso e manutenzione LU REV.00 Pagina 13/14

14 NOTE: Libretto uso e manutenzione LU REV.00 Pagina 14/14
