Ocelobetonové stropní konstrukce vystavené požáru. Poznatky z požárů
|
|
- Jindřiška Pavlíková
- před 8 lety
- Počet zobrazení:
Transkript
1 Ocelobetonové stropní konstrukce vystavené požáru
2 Obsah lekce Úvod Požár 2
3 Osmipodlažní ocelobetonová budova Požární zkoušky Přípoj stropnice na průvlak Požár Přípoj nosníků na sloup 3
4 Požár Hlavní parametry Délka - 42 m, pět rozpětí po 9 m Hloubka - 21 m, tři rozpětí, 6 m, 9 m a 6 m Výška podlaží 4,2 m Průřezy - imperiální nosníky UB sloupy UC Ocelobetonová deska lehký beton výšky 130 mm v trapézovém plechu Plocha výztuže desky 142 mm² Přípoje stropnice na průvlak - deskou na stojině průvlak/stropnice na sloup - krátkou čelní deskou Zatížení pytli s pískem 4
5 Rozpětí 9,0 m Zahřívání plyn. hořáky podle nominální norm. křivky Požár 5
6 Výsledky Požár Průhyb (mm) Svislý průhyb Nejvyšší teplota Pozorováno Nejvyšší teplota 900 C Průhyby nosníku < 250 mm Teplota ( C) Čas (min) 6
7 Požár Porovnání průhybu nosníku v konstrukci a volně uloženého nosníku na peci Průhyb (% rozpětí) 3,0 2,0 1,0 0 1/30 rozpětí V konstrukci Volně na peci Teplota ( C) se neporušil Nosník volně na peci se porušil při 650 C 7
8 Zkouška nosníků napříč objektem Zahřívání plyn. hoř. podle nominální normové křivky Požár 8
9 Výsledky Požár Průhyb (mm) Největší průhyb Teplota sloupu Čas (min) Teplota sloupu ( C) Pozorování Nejvyšší teplota nosíku 750 C Průhyb nosníku 300 mm 9
10 Trvalý průhyb nosníků Požár Zkrácení nechráněné části sloupu 10
11 Ohřev latěmi z měkkého dřeva Požár 11

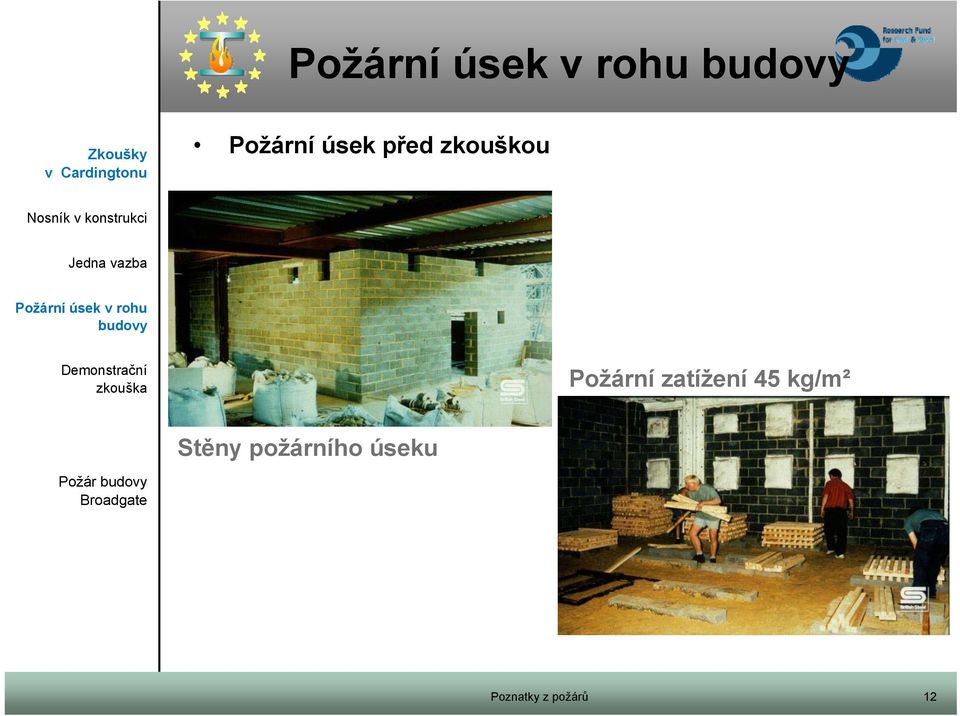

12 Požární úsek před zkouškou Požární zatížení 45 kg/m² Stěny požárního úseku Požár 12
13 Deformace podlahy po požáru Požár Během požáru 13
14 Požár Průhyb ve středu (mm) Průhyb Teplota Čas (min) Teplota dolní pásnice nosníku asi 1014 C Průhyb ve středu rozpětí přes 428 mm Teplota dolní pásnice ( C) 14
15 Konstrukce po požáru Požár Deformovaná stropní deska Nosníky u požárně chráněného sloupu Závěry Nebylo pozorováno porušení, pouze zahřátí prvků konstrukce 15
16 Plocha požárního úseku 130 m² Hořel kancelářský nábytek, počítače a papíry Požár 16
17 Požární zatížení Okna se skly Požár 17
18 Průběh požáru Plně rozvinutý požár Požár Počátek požáru 18
19 Požár Výsledky Průměrná teplota plynu ( C) Pozorování Nejvyšší teplota plynu 1200 C Nejvyšší teplota konstrukce 1150 C Čas (min) 19
20 Požár Výsledky Průhyb (mm) Největší průhyb stropu Teplota nosníku Čas (min) Pozorování Průhyb stropní konstrukce 640 mm Bez porušení celistvosti Teplota ( C) 20
21 Po požáru Konstrukce celistvá a neporušena Požár Průhyb stropnice 640 mm Přípoje nosníků na sloup 21
22 Požár Poznatky Na ocelobetonovém skeletu byly uskutečněno sedm velkých zkoušek bez porušení konstrukce Chování konstrukce jako ceku bylo lepší než chování jednotlivých konstrukčních prvků Stropní deska vydržena i teploty konstrukce přes 1000 C Při velkých průhybech se projevilo membránové působení Strop si zachoval celistvost i při prasknutí stropní desky 22
23 Požár Čtrnáctipatrová ocelobetonová budova v Londýně Velký požár před dokončením stavby Teploty nad 1000 C Průhyby nad 600 mm Jen místní porušení Oprava za 3 měsíce, nosná konstrukce 20 % ceny Požár 23
