POŽÁRNÍ EXPERIMENT NA OSMIPODLAŽNÍM OBJEKTU V CARDINGTONU
|
|
- Zdeňka Švecová
- před 5 lety
- Počet zobrazení:
Transkript
1 POŽÁRNÍ EXPERIMENT NA OSMIPODLAŽNÍM OBJEKTU V CARDINGTONU M.Beneš, F.Wald, P.Hřebíková, M.Chladná a J.Pašek České Vysoké Učení Technické v Praze Slovenská Technická Univerzita v Bratislave Ocelové konstrukce a mosty, Praha
2 Obsah LBTF Cardington Požární testy Test konstrukční celistvosti Chování konstrukce za požáru Závěr

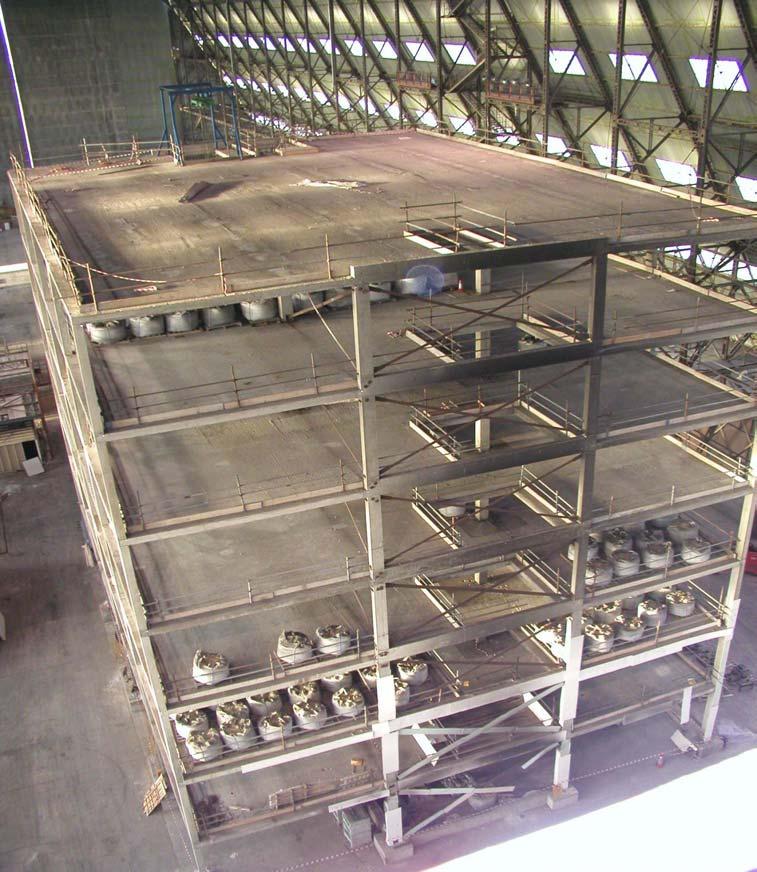

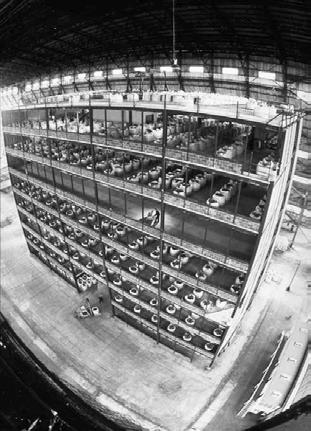

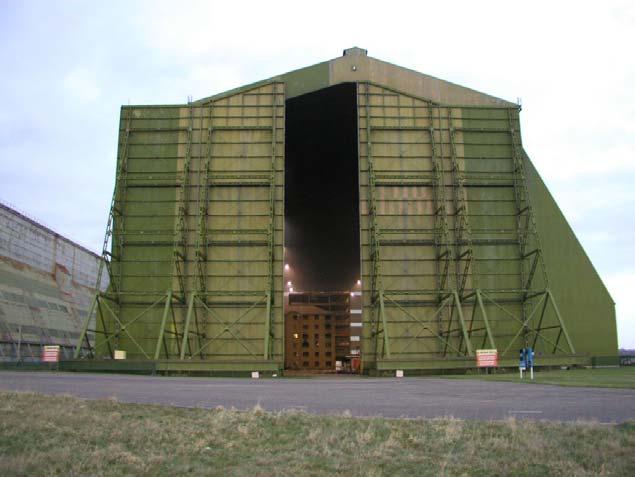

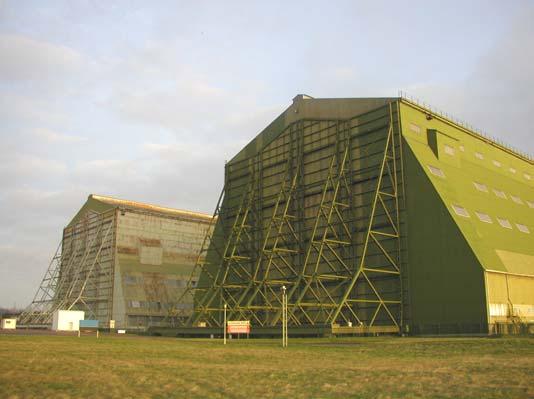

3 LBTF Cardington Hangáry Hangár v roce 1925 a dnes zkušební prostor 48 x 65 x 250m
4 LBTF Cardington Betonová konstrukce 7 podlaží
5 LBTF Cardington Dřevěná konstrukce 6 podlaží

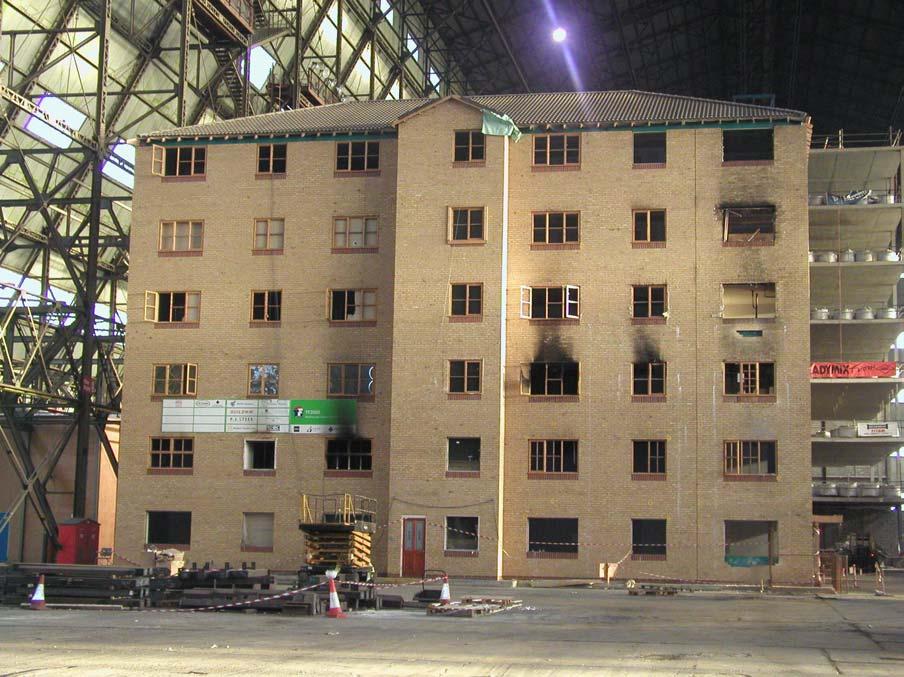

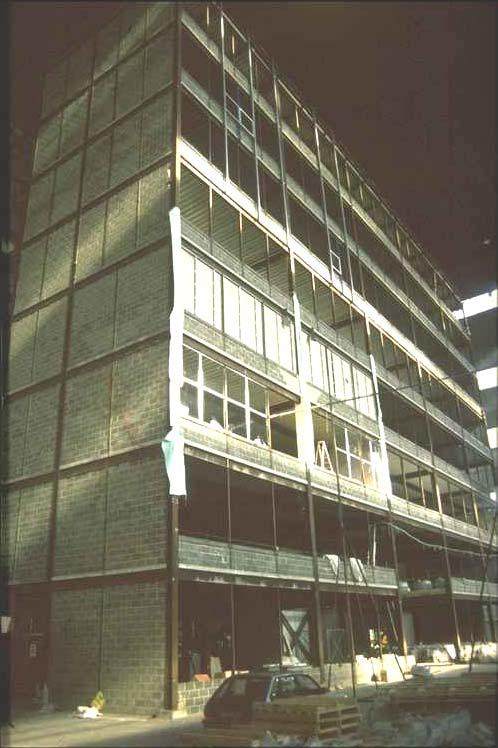

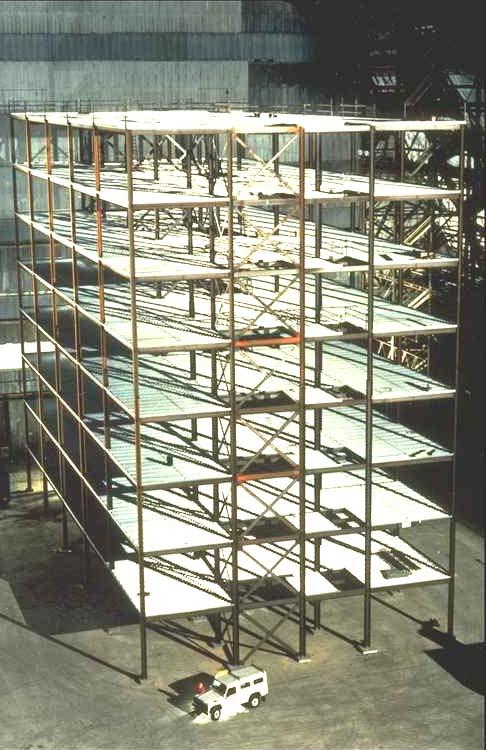

6 LBTF Cardington Testovací budova Ocelobetonový skelet Postaven 1993 Osm pater Půdorysná plocha 945m 2 Ztužená konstrukce Styčníky Nosníku na sloup čelní deska Nosníku na nosník přípojný plech
7 LBTF Cardington Požární testy 6 136m 2 BS 2. podlaží 54m 2 BRE 3. podlaží 1 24m 2 BS 7. podlaží A B C D E F m 2 BRE 3. podlaží 2 Plocha 53m 2 BS 4. podlaží 77m 2 ČVUT 4. podlaží 7 76m 2 BS 2. podlaží Ocelové konstrukce a mosty
8 Test konstrukční celistvosti Tensile membrane action and robustness of structural steel joints under natural fire EC FP5 HPRI CV 5535 Zaměření testu Průběh teplot v konstrukčních prvcích a styčnících Vnitřní síly ve styčnících při požáru Chování spřažené stropní desky Spolupracující instituce British Research Establishment University Coimbra České vysoké učení technické Slovenská technická university

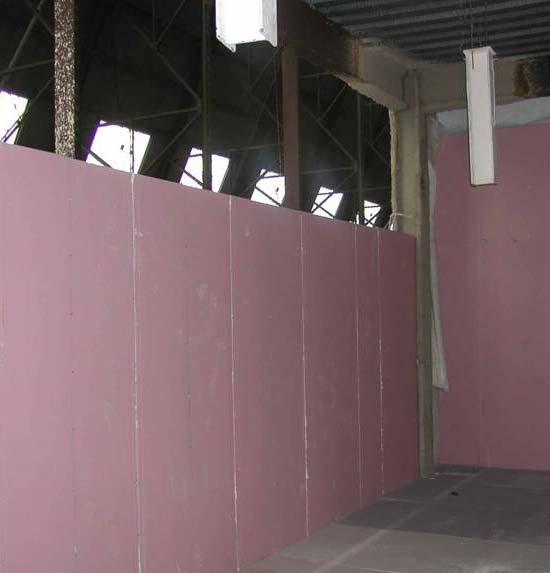

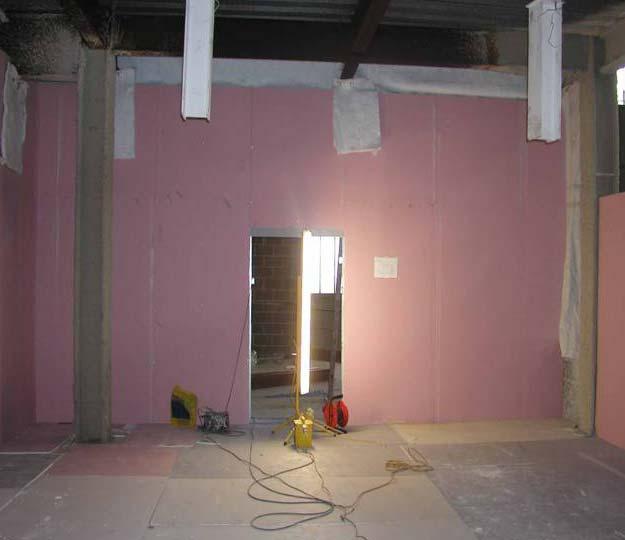

9 Ocelové konstrukce a mosty 2003 Požární test - příprava Požární úsek Stěny 3 vrstvy sádrokartonových desek ,5 + 15mm Otvor 9 x 1,27 m

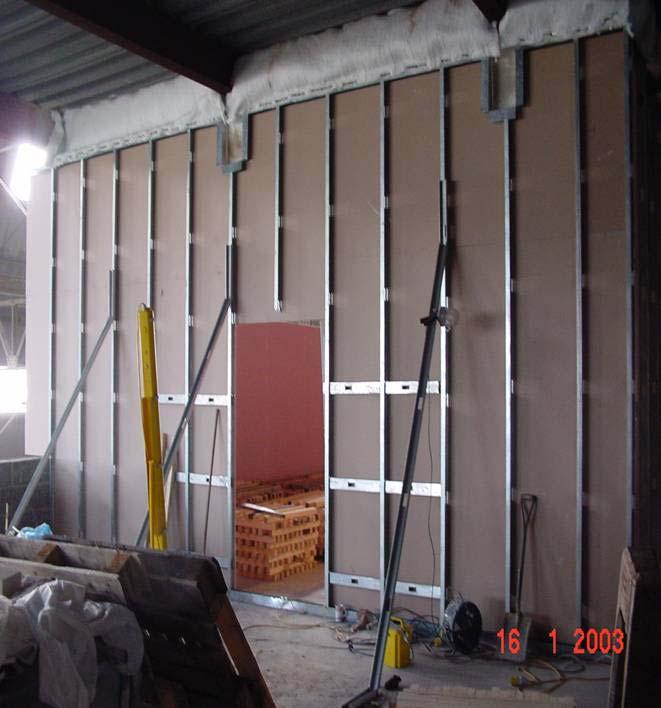

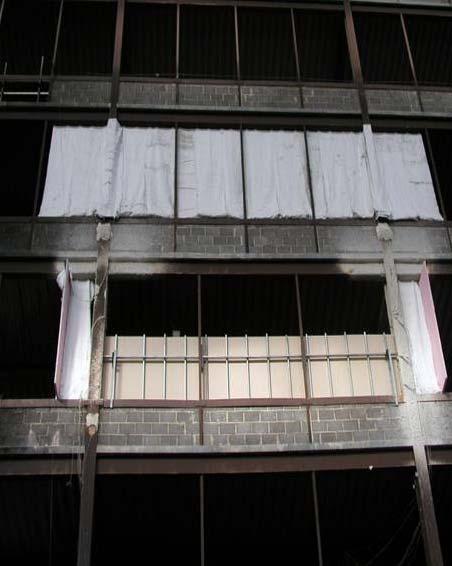

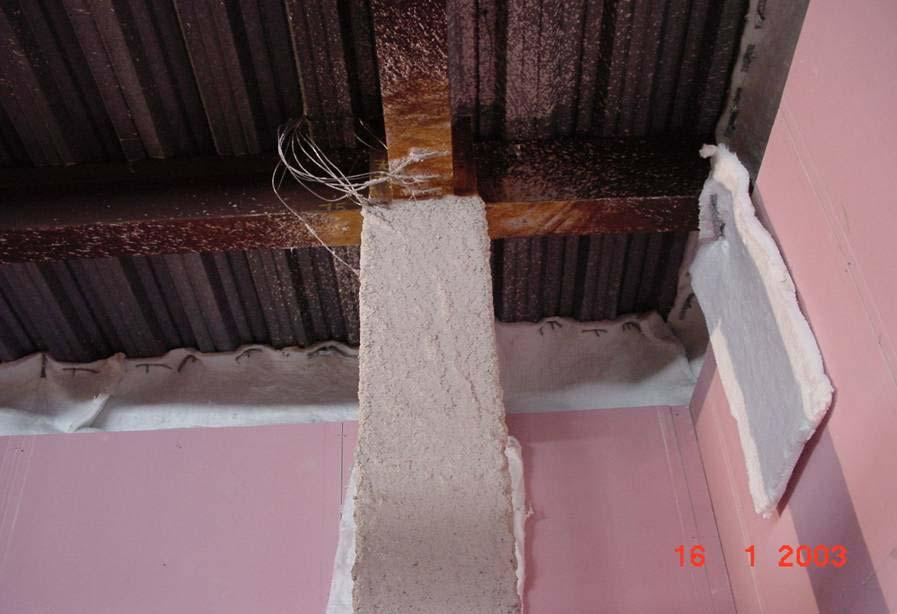

10 Ocelové konstrukce a mosty 2003 Požární test - příprava Protipožární ochrana 15 mm nástřiku na bázi vermiculitu CAFCO R300 Sloupy Vnější styčníky 1 m přípojených nosníků
11 Požární test - příprava Mechanické zatížení Pytle s pískem 11kN Stálé 100%, dlouhodobé nahodilé 100% a krátkodobé nahodilé 56% 2-3 C-D D E E 2 1

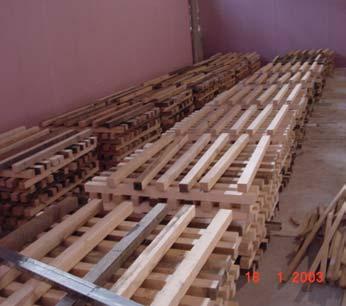

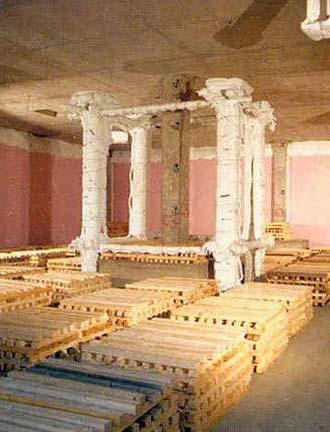

12 Požární test - příprava Požární zatížení Dřevěné hranice z hranolů 50 x 50mm, délky 1m 40 kg/m 2

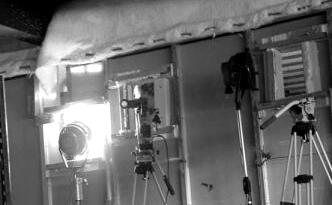

13 Chování za požáru Teplota v požárním úseku Vzduch 1108 C v 55 min C v 53 min. Nosník 1088 C v 57 min C v 54 min. Teplota [ C] Předpoklad ENV Průměrná teplota vzduchu Naměřené hodnoty Simulace OZONE Čas [min] Ocelové konstrukce a mosty 2003

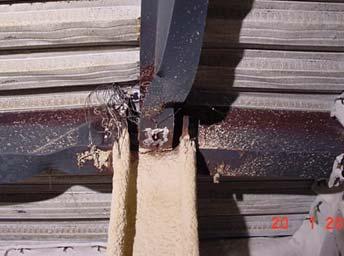

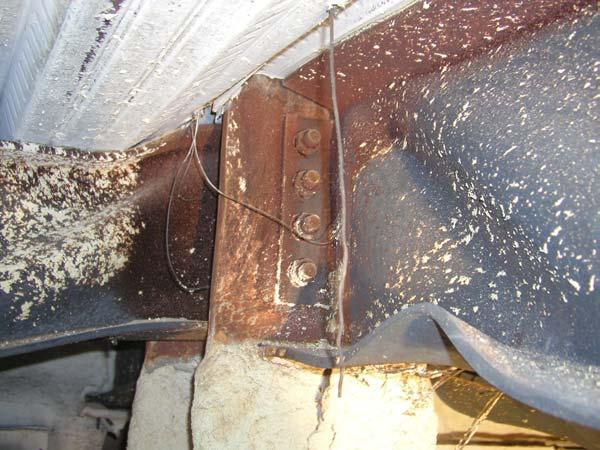

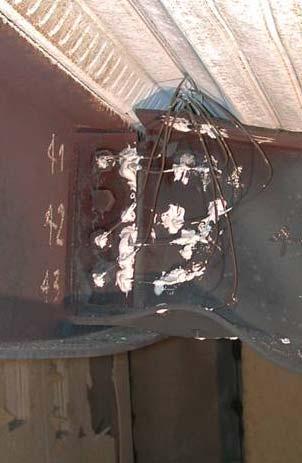

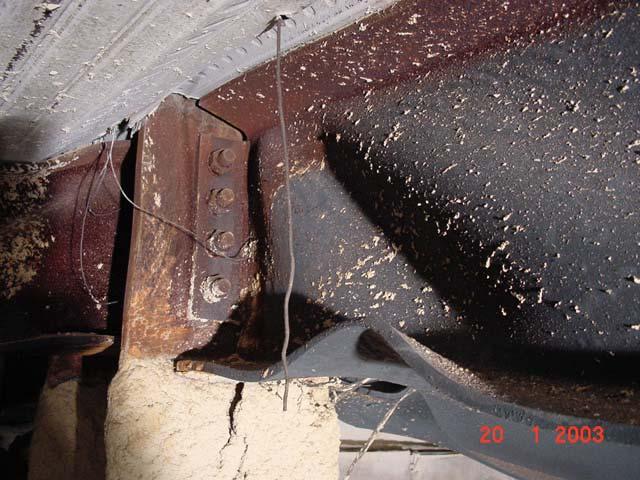

14 Chování za požáru Lokální boulení dolní pásnice nosníku Roztržení čelní desky Otlačení děr ve stojině nosníku a v plechu Boulení pásnice sloupu Smykové boulení stojiny nosníku
15 Simulace Změna ohybových momentů Změna ohybových momentů zahřívání chladnutí uzavřením mezery u dolní pásnice nosníku Ztráta stability se dolní zvyšuje pásnice tuhost nosníkustyčníku 000 θ, C 800 M, knm θ, C t, min Ocelové konstrukce a mosty

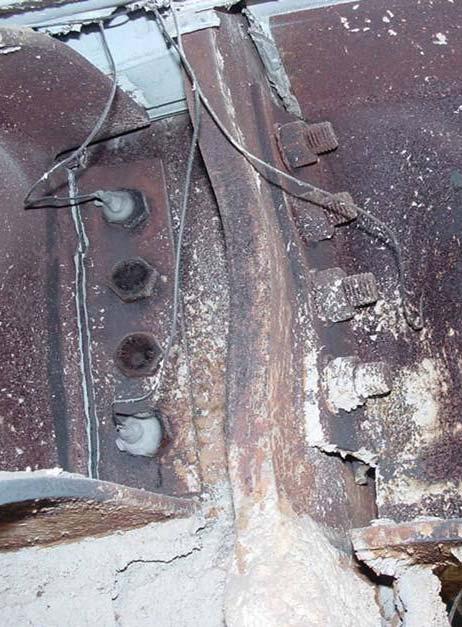

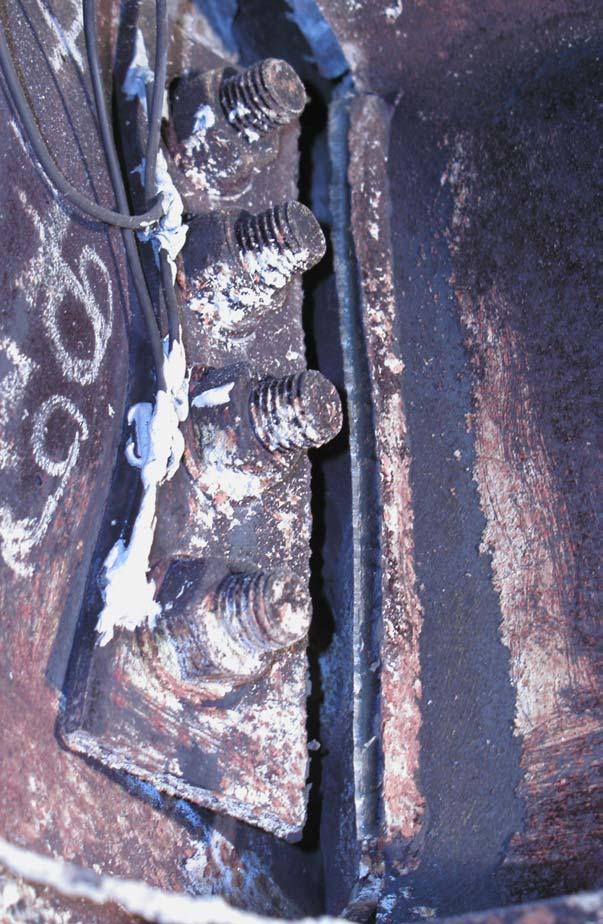

16 Závěry - zhodnocení Roztržení čelní desky Ovalizace otvorů pro šrouby v přípojném plechu Lokální boulení spodní pásnice nosníků Celistvost spřažené desky E54 Kolaps konstrukce nenastal Mechanické zatížení 56% Požární zatížení 40kg/m2
17 DĚKUJI ZA POZORNOST Ocelové konstrukce a mosty 2003
