POZEMNÍ STAVITELSTVÍ I vodorovné konstrukce dřevěné stropy FA ČVUT DŘEVĚNÉ STROPY. Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str.
|
|
- Antonín Kašpar
- před 8 lety
- Počet zobrazení:
Transkript

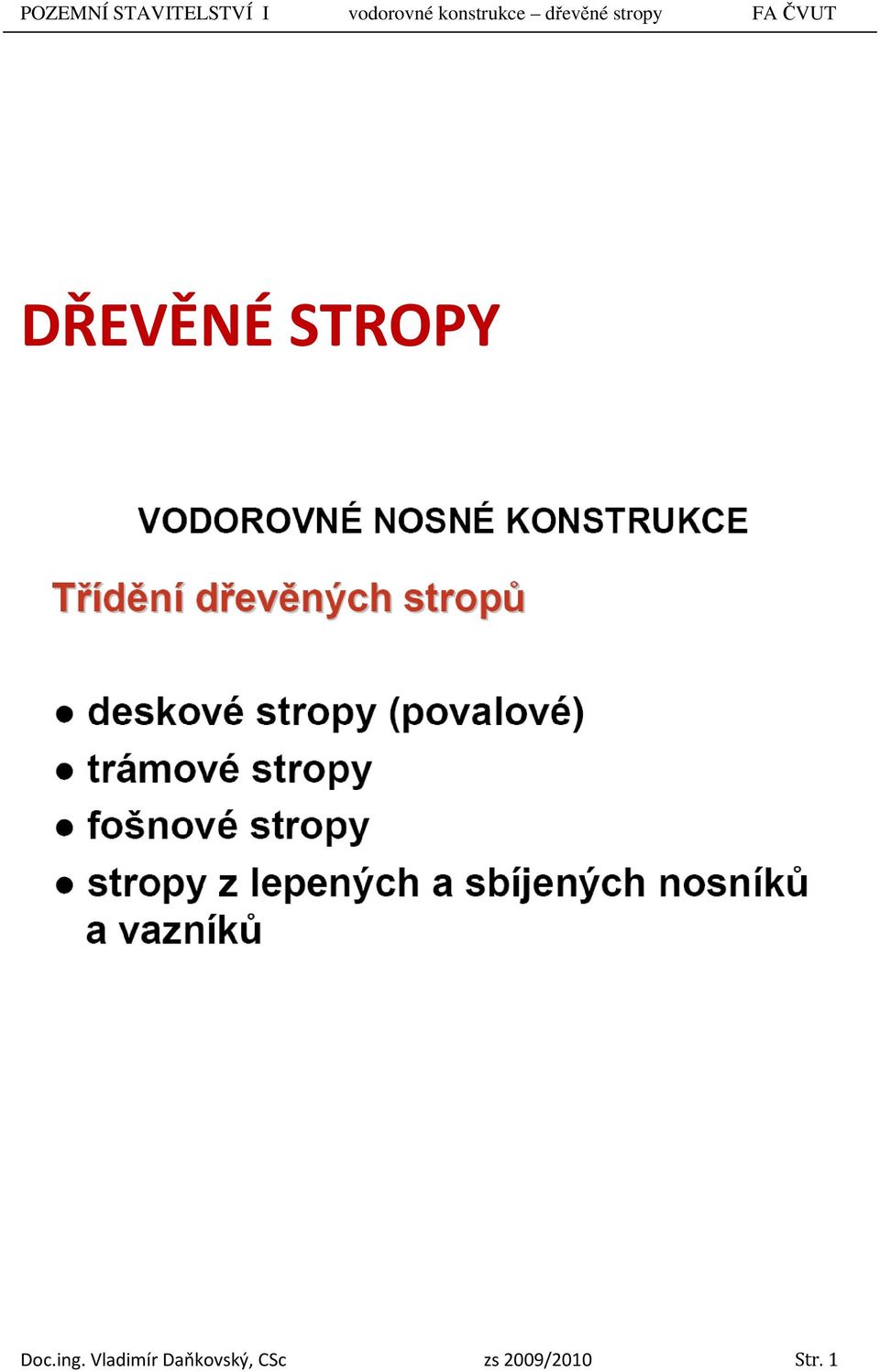

1 DŘEVĚNÉ STROPY Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 1

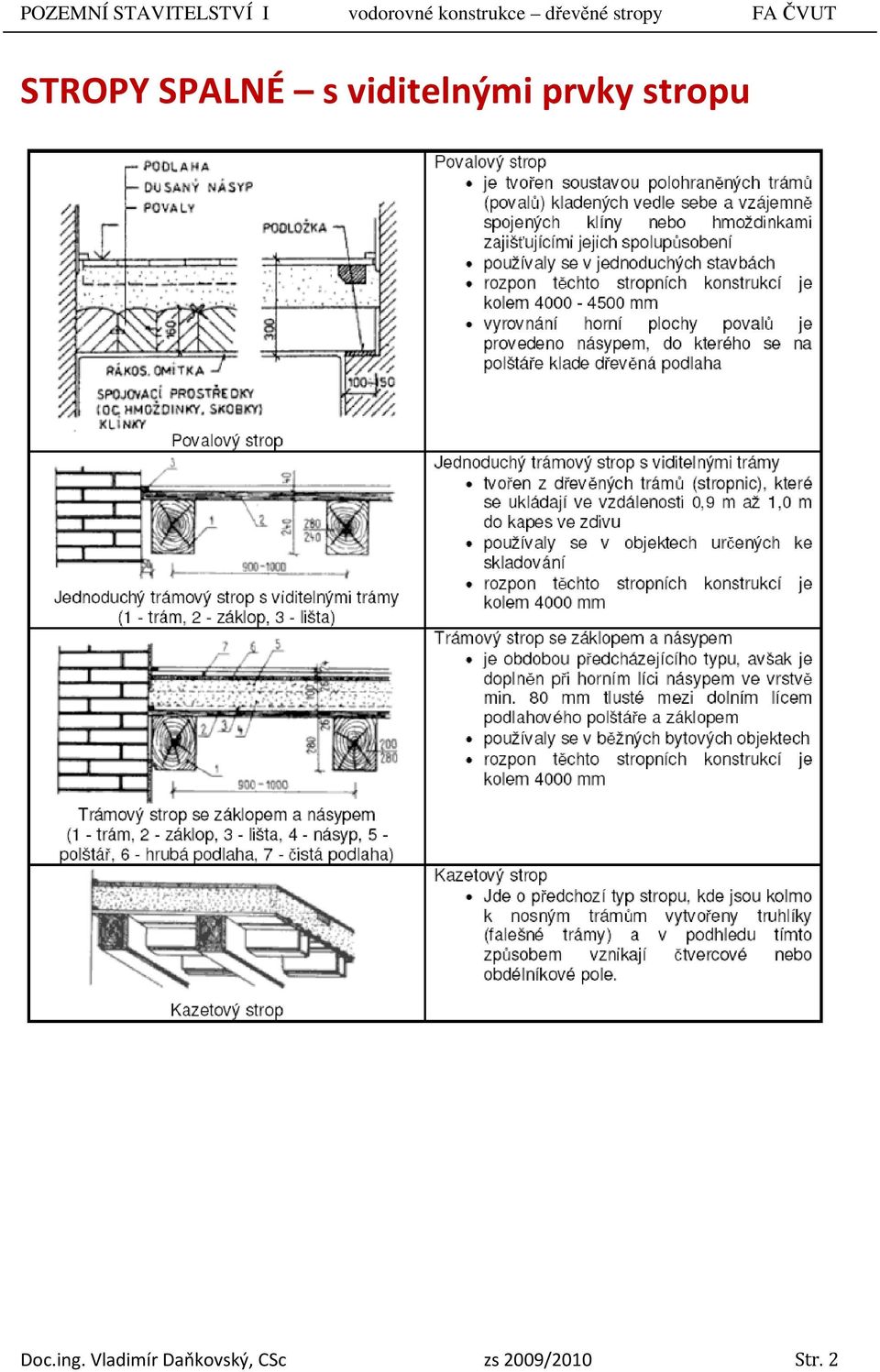

2 STROPY SPALNÉ s viditelnými prvky stropu Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 2

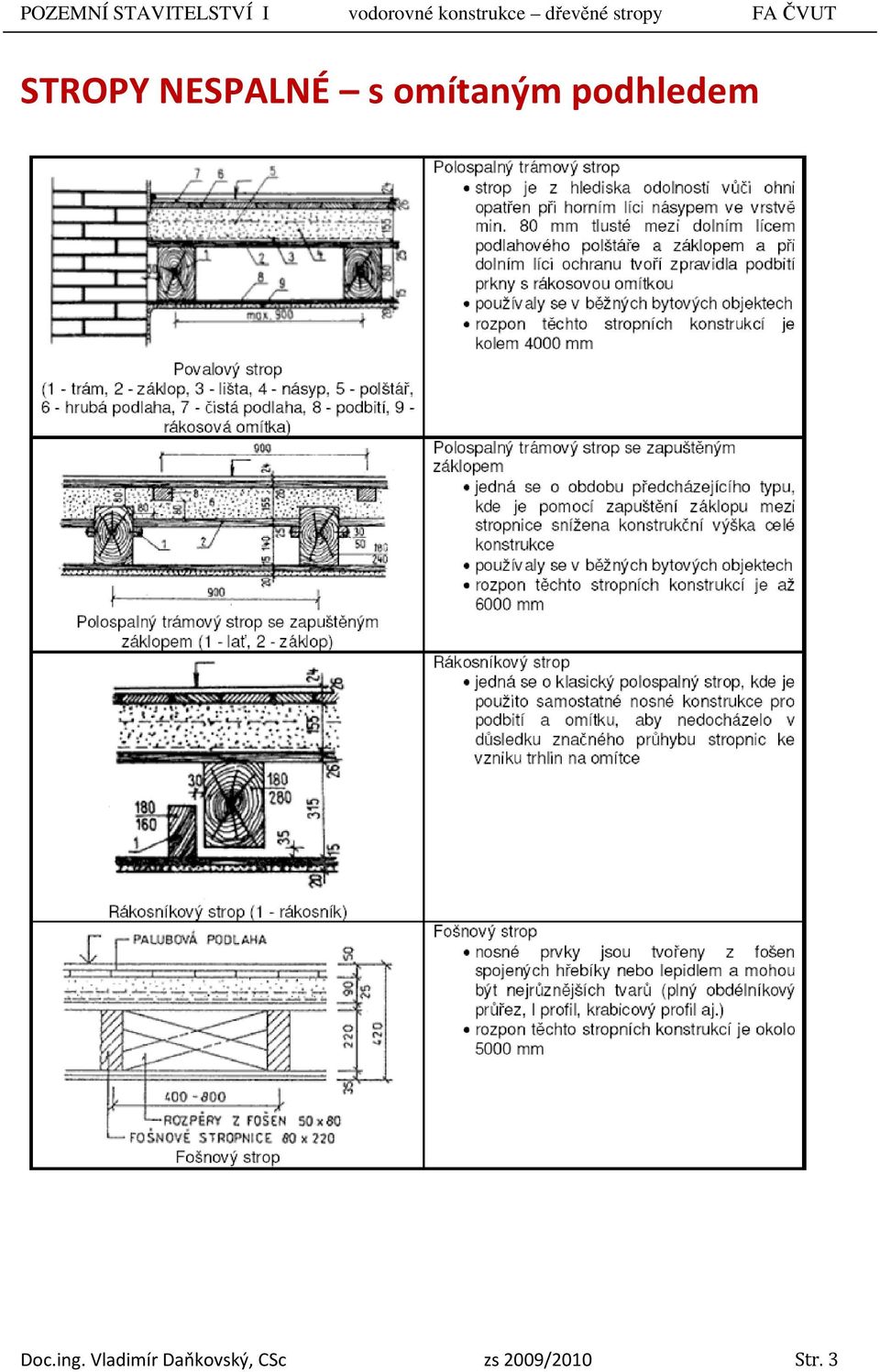

3 STROPY NESPALNÉ s omítaným podhledem Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 3

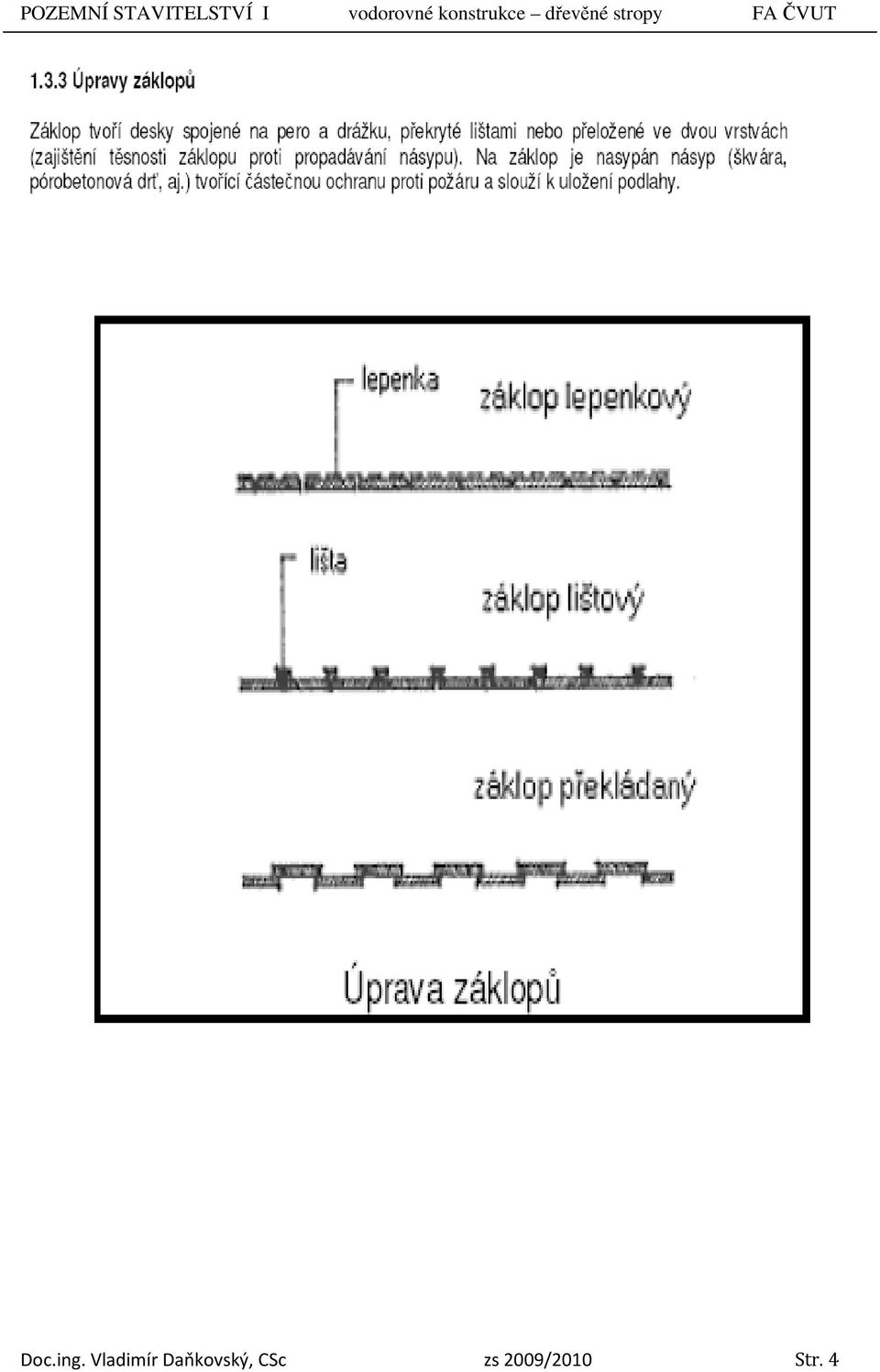

4 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 4

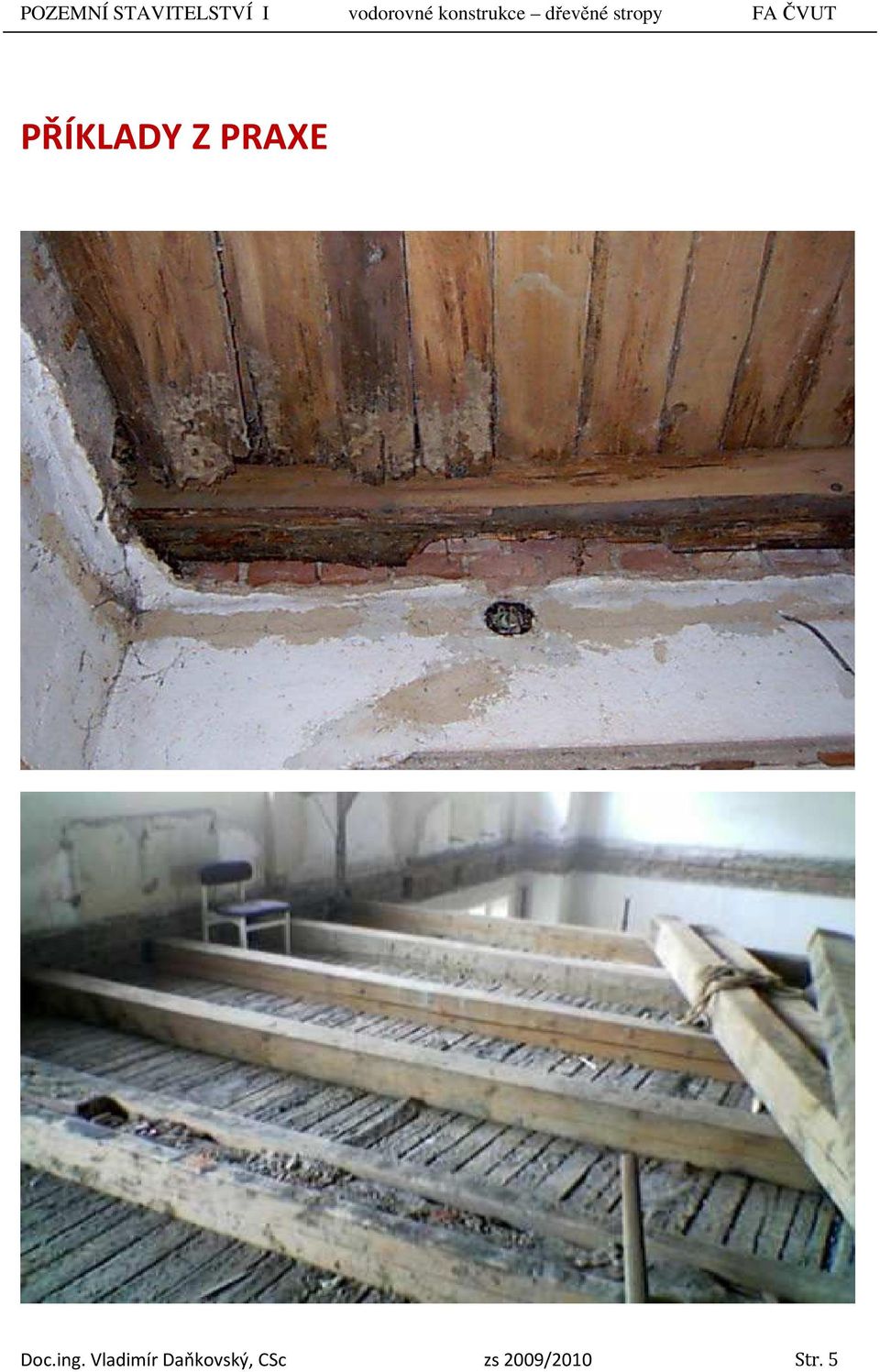

5 PŘÍKLADY Z PRAXE Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 5
6 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 6
7 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 7

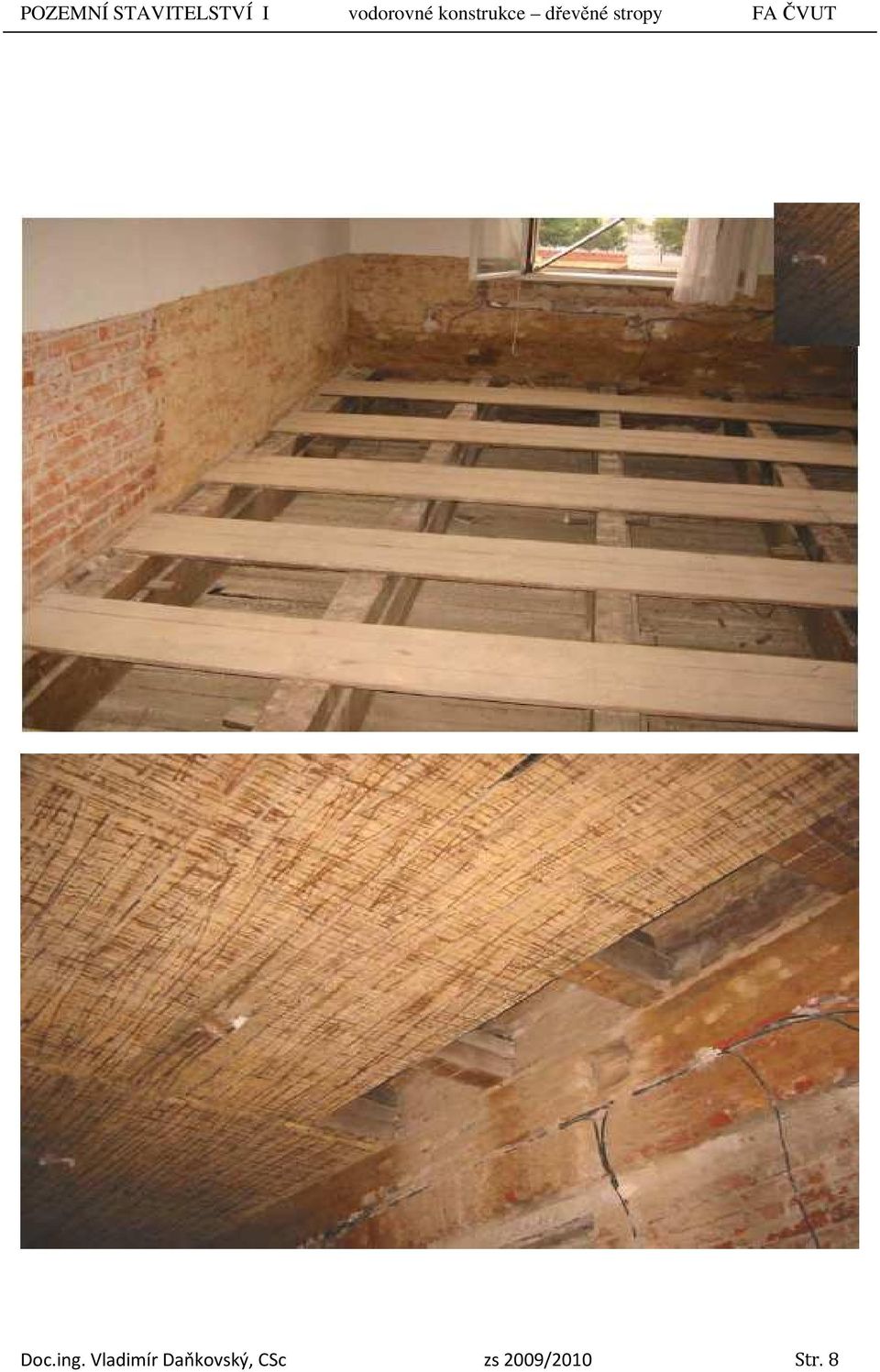

8 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 8

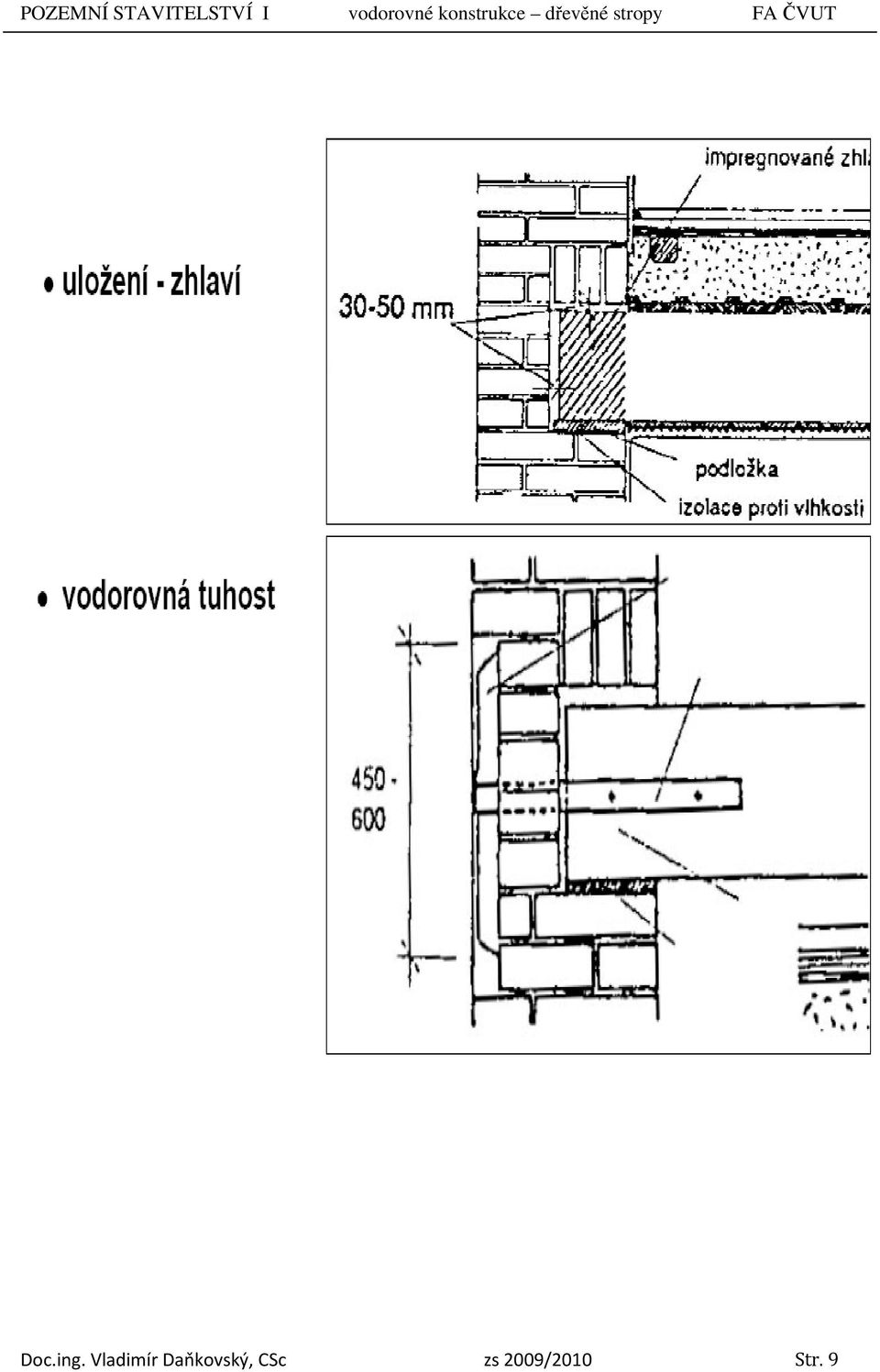

9 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 9

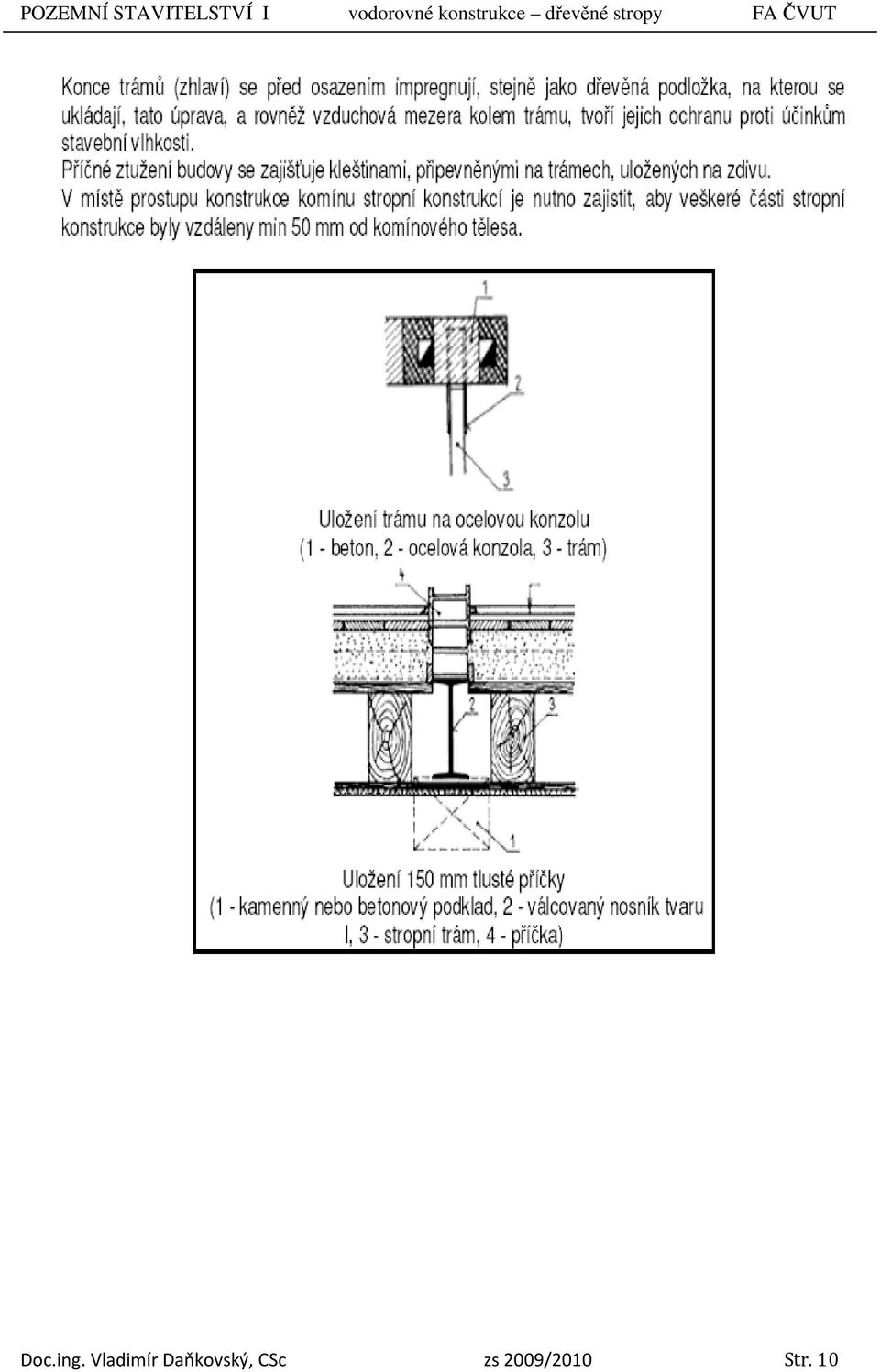

10 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 10
11 REKONSTRUKCE A OPRAVY DŘEVĚNÝCH STROPŮ Úpravy dřevěných stropů - rekonstrukce Zlepšení vlastností dřevěných stropů Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 11
12 Možnosti zesílení dřevěných stropů Zde můžeme provést: Změnu statického systému. Vložení nové stropnice. Spřažení původního stropu s doplňkovou konstrukcí. Provedení nového stropu v úrovni vazných trámů krovu. Příložkování. Změna statického schematu Obr.1 - Princip řešení změny statického systému, který má za následek změnu průběhu ohybových momentů na dřevěném stropním trámu Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 12
13 Vložení nové stropnice Spřažení původního stropu s doplňkovou konstrukcí Spřažení stávajícího dřevěného stropu s další vrstvou prken, fošen, nebo vrstvou betonu se provede pomocí vrutů, hřebíků či jiných spřahovacích prostředků. Pro betonáž je vhodná použít betonovou směs suchou součinitele w< 0,5. Povrch záklopu však není třeba chránit před vlhkým betonem. To proto, že jeho zatížení vlhkostí ze záměsové vody je krátkodobé, voda nepronikne do hloubky dřeva větší než 2 mm (v závislosti na konzistenci betonové směsi a na struktuře povrchu dřeva). Předmětná vlhkost se pak navíc zpětně spotřebuje při hydrataci betonu. Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 13
14 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 14
15 NOVODOBÉ ÚŽITÍ DŘEVĚNÝCH STROPŮ Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 15

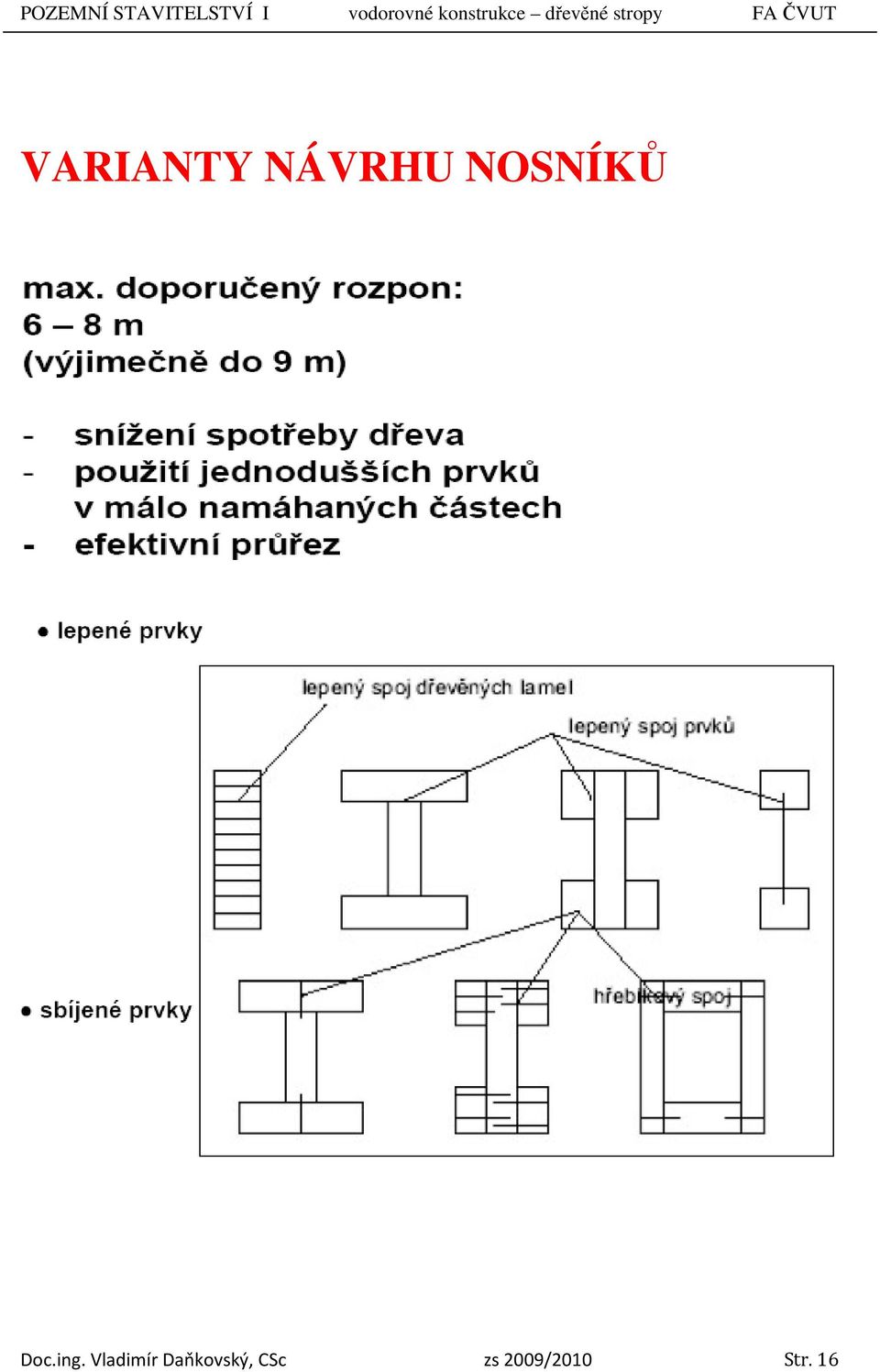

16 VARIANTY NÁVRHU NOSNÍKŮ Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 16
17 Příhradové prvky Vzpinadlové stropnice Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 17
18 DŘEVĚNÝ FOŠNOVÝ STROP dřevovláknitá deska akustická izolace dřevovláknitá deska tepelná izolace dřevěná nosná konstrukce stropu sádrokartonové desky na roštu Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 18
19 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 19
20 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 20
21 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 21
22 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 22
23 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 23
24 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 24
25 Doc.ing. Vladimír Daňkovský, CSc zs 2009/2010 Str. 25
