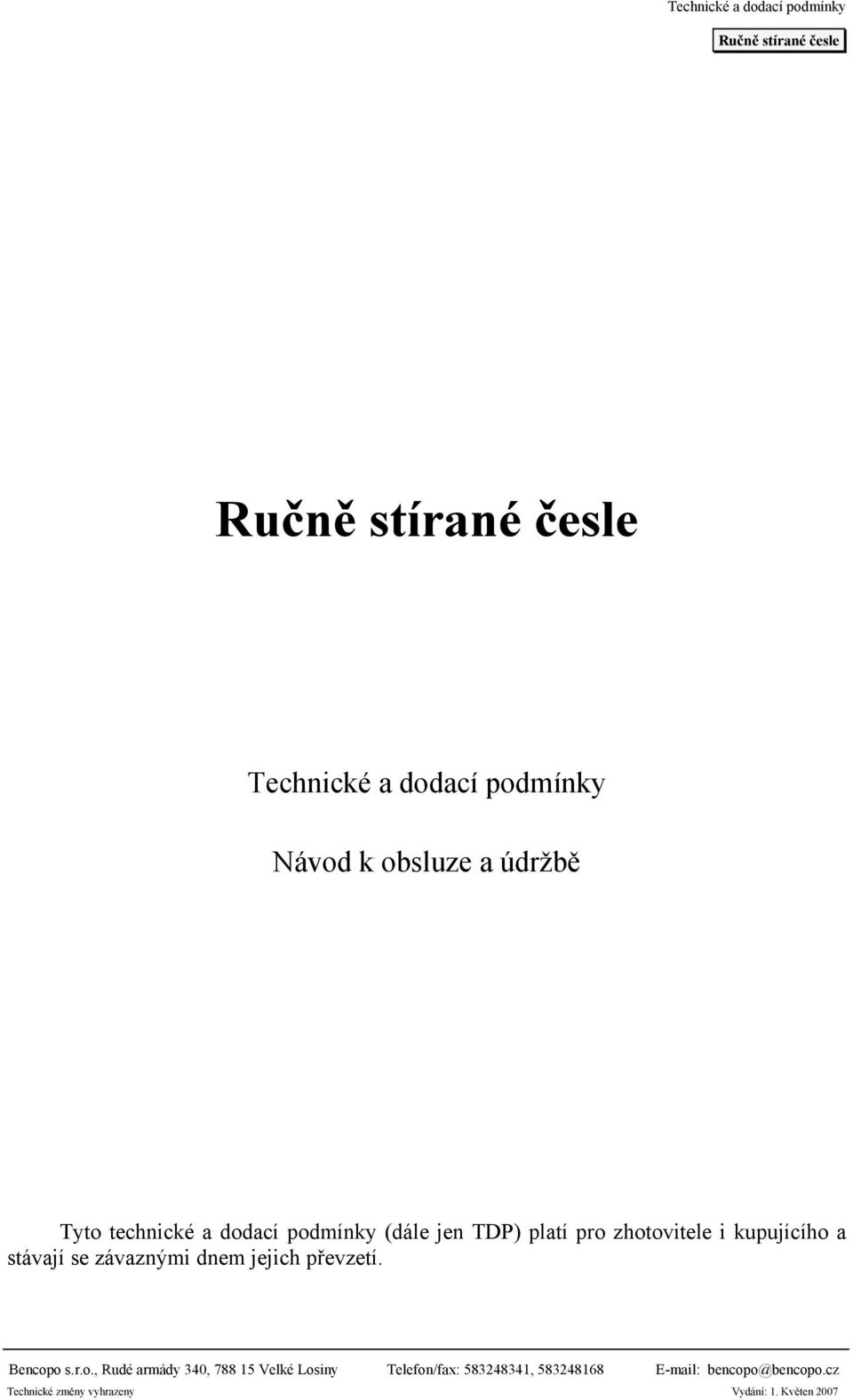

Ručně stírané česle. Technické a dodací podmínky. Návod k obsluze a údržbě

Rozměr: px

Začít zobrazení ze stránky:

Download "Ručně stírané česle. Technické a dodací podmínky. Návod k obsluze a údržbě"

Ladislava Matějková
před 8 lety
Počet zobrazení:

1 Technické a dodací podmínky Návod k obsluze a údržbě Tyto technické a dodací podmínky (dále jen TDP) platí pro zhotovitele i kupujícího a stávají se závaznými dnem jejich převzetí. FORTEX-AGS, Rudé a.s., Jílová armády 1, , Šumperk 15 Velké Losiny Tel.: 0649/ Telefon/fax: , Fax: 0649/ obchod@ova.pvtnet.cz bencopo@bencopo.cz Vydání: 1. Květen 2007

FORTEX-AGS, Rudé a.s., Jílová armády 1, 787 340, 92 788 Šumperk 15 Velké Losiny Tel.

2 List: 2

3 Obsah 1 Použití Technické údaje Typová řada, výkon Rozměry, hmotnost a použité materiály Popis zařízení Princip funkce Projekce a montáž zařízení Obsluha a údržba Bezpečnostní předpisy Objednávání... 6 Výrobce:, Rudé armády 340, Velké Losiny, telefon/fax: , Výrobce si vyhrazuje případné odchylky od TDP, které jsou způsobovány konstrukčně inovačními zásahy, v zásadě však bez snížení technických parametrů česlí. List: 3

4 1 Použití se umisťují do přívodního kanálu čistíren odpadních vod. Jsou začleněny do objektu mechanického předčištění. Osazují se na malých ČOV nebo jako záloha strojně stíraných česlí na zachycení shrabků všude tam, kde je potřeba snížit investiční nároky na zálohování strojně stíraných česlí. 2 Technické údaje 2.1 Typová řada, výkon jsou vyráběny ve dvou základních typech φ potrubí. RČ / Šířka průlin ( 5; 10; 20 milimetrů ) Celková výška česlí ( min. 600 mm ) 1... φ potrubí DN/OD 160 mm 2... φ potrubí DN/OD 200 mm Výkon Šířka průlin ( mm ) Q max. ( l. s 1 ) Maximální průtoky platí při polovičním zanesení česlic a při výšce hladiny vody před česlicemi 200 mm. List: 4

2 Technické údaje 2.1 Typová řada, výkon jsou vyráběny ve dvou základních typech φ potrubí. RČ / 60. -... -.. Šířka průlin ( 5; 10; 20 milimetrů ) Celková výška česlí ( min.

5 2.2 Rozměry, hmotnost a použité materiály Rozměry A 850 mm 850 mm B 600 mm 600 mm C 190 mm 210 mm D 240 mm 260 mm E DN/OD 160 mm DN/OD 200 mm H volitelná výška od 600 do 2400 mm Průměr přívodního potrubí, jeho umístění a základní rozměry česlí - viz tabulka. Velikost mezer mezi česlemi je volitelná v šířce 5; 10; 20 milimetrů. Hmotnost ručně stíraných česlí závisí na provedení česlic a váží jako celek 140 kg. 3 Popis zařízení Česle se skládají z vlastní nádrže česlí, kovových česlic, koše na shrabky, bezpečnostního obtoku, přítokového a odtokového potrubí. Nádrž česlí a nádoba na shrabky jsou svařeny ze stěnových prvků a konstrukčních desek z lehčeného polypropylenu, které zajišťují dostatečnou korozivzdornost a vodotěsnost. Česlice jsou svařeny z kruhové oceli průměru 10 mm. Likvidace shrabků je možná buď ve spalovně, nebo se zajistí odvozem kontejnerů na domácí odpad. 4 Princip funkce se používají na zachycení shrabků z vody přitékající na ČOV. Kovové česlice jsou umístěny v nátoku tak, aby přes ně tekla veškerá odpadní voda. Při průtoku odpadní vody dochází k zachycení shrabků na česlicích. Po částečném zanesení česlic se provede ručně hraběmi shrnutí zachycených nečistot do koše na shrabky s perforovaným dnem, kde dojde k odkapání vody ze shrabků. Doba mezi shrnutím shrabků se určí dle nátoku a velikosti mezer česlic. V případě, že dojde k úplnému zanesení česlic shrabky, začne voda téct bezpečnostním obtokem bez hrubého předčištění. Shrabky z koše se vyklopí do nádoby k tomu určené a odtud jsou odvezeny k likvidaci. List: 5

Hmotnost ručně stíraných česlí závisí na provedení česlic a váží jako celek 140 kg.

6 5 Projekce a montáž zařízení se umisťují do nátoku čistírny odpadních vod, jako záloha strojně stíraných česlí, nebo jako hlavní česle u malých čistíren odpadních vod. Podle projekčních možností je možno volit šířku průlin mezi pruty česlic 5; 10; 20 mm šířky. Rozhodnutí pro optimální variantu závisí na projektu. Od celkové výšky česlí 900 mm lze nádrž česlí uzavřít horním krytem. Při výšce nádrže česlí 600 mm přesahuje koš na shrabky nádrž česlí o 250 mm. Celkovou výšku H lze volit mezi 600 až 2400mm. Zařízení nepotřebuje žádné elektrické vybavení. Česle se osazují se na vodorovnou betonovou desku, jejíž tolerance v podélné i příčné ose musí být ± 5 mm. Pokud se česle neosazují do větší hloubky než 1000 mm, je možné, po pečlivém posouzení geologických podmínek, obsypat je zeminou. Při větších hloubkách než 1000 mm, při hladině spodní vody trvale nad základovou deskou, v blízkosti komunikace a v přejezdovém provedení, je nutné nádrž česlí obetonovat nebo jinak staticky zajistit. Česle je nutno v terénu umístit tak, aby nemohlo dojít k jejich zatopení přívalovými vodami. Víko česlí je nepřejezdné a nepochůzí. Manipulaci s nádrží česlí je nutno provádět za úvazy, umístěné na nádrži a je třeba se vyvarovat nárazů, vzhledem ke křehkosti použitého materiálu. Před manipulací se zařízením je nutno se přesvědčit, že všechny vnitřní prostory jsou prosté všech cizích předmětů a srážkové vody. Srážkovou vodu je nutno před jakoukoliv manipulací vyčerpat a zařízení vysušit. Vodu nevylévat nakláněním nebo převracením, ale pouze vyčerpat. Zákaz jakékoliv manipulace se zařízením v zimním období při teplotách nižších, než 0 C. V opačném případě hrozí vážné poškození výrobku! 6 Obsluha a údržba Provoz ručně stíraných česlí bude probíhat v souladu s Provozním řádem, zpracovaným příslušným projektantem. Obsluha ručně stíraných česlí spočívá v kontrole zanesení česlic shrabky, shrnování shrabků do koše na shrabky a vyklápění plného koše do nádoby na shrabky. Při venkovních teplotách pod bodem mrazu je nutno bezpodmínečně zabránit zamrznutí česlí. 7 Bezpečnostní předpisy Při provozu zařízení, uvedených v těchto TDP, je nutno dodržet předpisy a normy, které se vztahují k bezpečnosti a ochraně zdraví při práci na čistírenských zařízeních. Požadavky na bezpečnost práce a ochranu zdraví při práci v riziku úrazu elektrickým proudem se řídí obecně závaznými právními předpisy. 8 Objednávání Dodávka ručně stíraných česlí se uskutečňuje v souladu s uzavřenou smlouvou. Pro obsah smlouvy je výchozím podkladem objednávka zákazníka. Dodací lhůty, záruky a přepravní podmínky se řídí smlouvou. Výrobek je dodáván ve složení: Kompletně vybavené ručně stírané česle osazené v nádrži o výšce 600 mm Hrábě na shrnování shrabků K výrobku lze přiobjednat případně vyspecifikovat dle prováděcího projektu: Kryt česlí z IPP Nástavec (výška dle požadavku) List: 6

Od celkové výšky česlí 900 mm lze nádrž česlí uzavřít horním krytem. Při výšce nádrže česlí 600 mm přesahuje koš na shrabky nádrž česlí o 250 mm. Celkovou výšku H lze volit mezi 600 až 2400mm.

7 Předání zařízení Zařízení je předáváno s těmito dokumenty: Osvědčení o jakosti a kompletnosti výrobku Osvědčení o vodotěsnosti TDP a návod k obsluze a údržbě Nabídka zhotovitele Firma nabízí veškeré další služby a servis, spojený s tímto výrobkem. Kontaktní adresa: Rudé armády Velké Losiny Telefon: Fax: bencopo@bencopo.cz Web: List: 7

veškeré další služby a servis, spojený s tímto výrobkem.

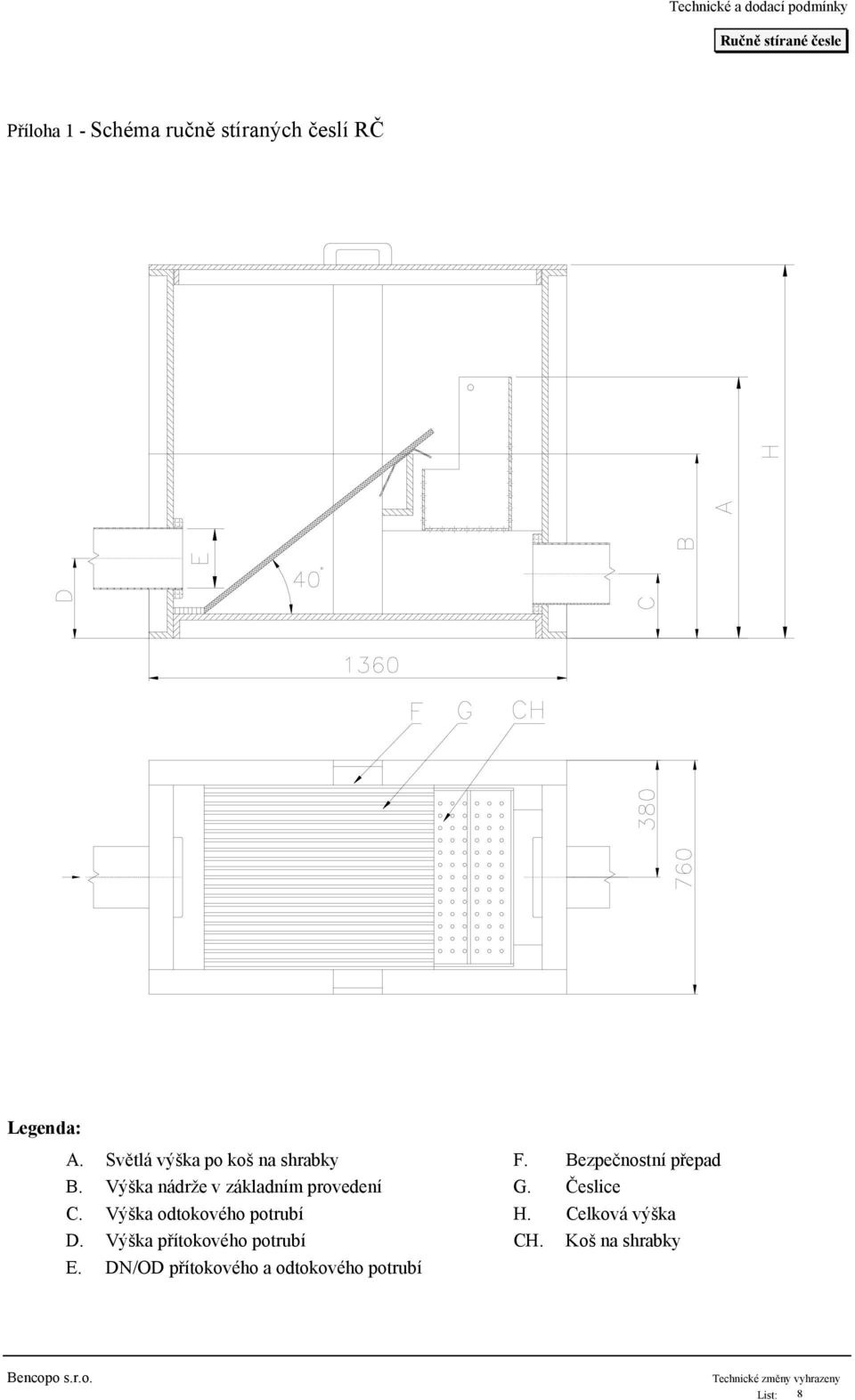

8 Příloha 1 - Schéma ručně stíraných česlí RČ Legenda: A. Světlá výška po koš na shrabky F. Bezpečnostní přepad B. Výška nádrže v základním provedení G. Česlice C. Výška odtokového potrubí H. Celková výška D. Výška přítokového potrubí CH. Koš na shrabky E. DN/OD přítokového a odtokového potrubí List: 8

Výška nádrže v základním provedení G. Česlice C. Výška odtokového potrubí H.

9 Příloha 2 - Výrobní štítek s.r.o. Rudé armády 340, Velké Losiny, tel./fax: bencopo@bencopo.cz Vyplnil: Dne: Razítko: List: 9
