Jednotka čištění vzduchu pro lékařské účely. breathing star BSP-MT multitronic

Rozměr: px

Začít zobrazení ze stránky:

Download "Jednotka čištění vzduchu pro lékařské účely. breathing star BSP-MT multitronic"

Karolína Sedláčková
před 8 lety
Počet zobrazení:

1 Jednotka čištění vzduchu pro lékařské účely breathing star BSP-MT multitronic

2 Adsorpční sušič breathing star BSP-MT multitronic Dokonale čistý vzduch pro lékařské účely Na stlačený vzduch, jenž má být použit pro lékařské účely - pro dýchání, jsou kladeny zvlášť přísné požadavky. Spolehlivost dodávek vzduchu pro dýchání také znamená značnou odpovědnost. Definice stlačeného vzduchu pro dýchání pacientů je uvedena v aktualizovaném Evropském lékopisu (European Pharmacopoeia) (7.Dodatek, 4.vydání 2004). Adsorpční sušiče řady BSP-MT jsou velmi vhodné jako zdroje vzduchu pro dýchání, zejména pro lékařské účely, protože úprava vzduchu je rozdělena do řady vzájemně přizpůsobených kroků: - předřazený filtr 1.stupně odstraňuje hrubé nečistoty - předřazený filtr 2.stupně odstraňuje kapky oleje a kondenzátu až na zbytkový obsah 0,01 mg/m 3 - ve fázi adsorpce dochází k zachycování vodní páry a k redukci obsahu CO 2 - v 1.stupni čištění se odstraňuje SO 2, NO X a zbytkové komponenty oleje - v katalytickém stupni se přeměňuje CO na CO 2 - v 2.stupni čištění se opět redu kuje obsah CO 2 - filtr na výstupu zachycuje pevné částice. Pro citlivou aplikaci čištění vzduchu pro lékařské účely požádal Parker Zander o otestování jednotky BSP-MT v nezávislé instituci, zejména s ohledem na maximální dovolené zbytkové koncentrace nežádoucích látek a stabilitu obsahu kyslíku. Proto také Parker Zander může přiložit ke každé dodávané jednotce osvědčení shody s definovanými maximálními dovolenými zbytkovými koncentracemi nežádoucích látek, včetně skutečně dosahovaných hodnot na výstupu z jednotek BSP-MT. Max. dovolené zbytkové koncentrace nežádoucích látek ve vzduchu pro lékařské účely Zbytkové koncentrace podle Evropského lékopisu Pharmacopée Européenne Zbytkové koncentrace na výstupu z jednotek řady BSP-MT Oxid uhelnatý CO < 5 ppm < 2 ppm Oxid uhličitý CO 2 < 500 ppm < 150 ppm Vodní pára H₂O < 870* ppm < 15 ppm Oxid siřičitý SO₂ < 1 ppm < 0,1 ppm Oxidy dusíku NO/NO₂ NO/NO₂vv< 2 ppm < 1 ppm Zbytkový obsah oleje < 0,1 mg/m³ < mg/m³ Koncentrace kyslíku O₂ % % * platí pro stlačený vzduch pro lékařské účely upravovaný na místě, p max = 10 bar, T min = 5 C, podmínkou je též souhlas kompetentního orgánu.

Definice stlačeného vzduchu pro dýchání pacientů je uvedena v aktualizovaném Evropském lékopisu (European Pharmacopoeia) (7.Dodatek, 4.vydání 2004).

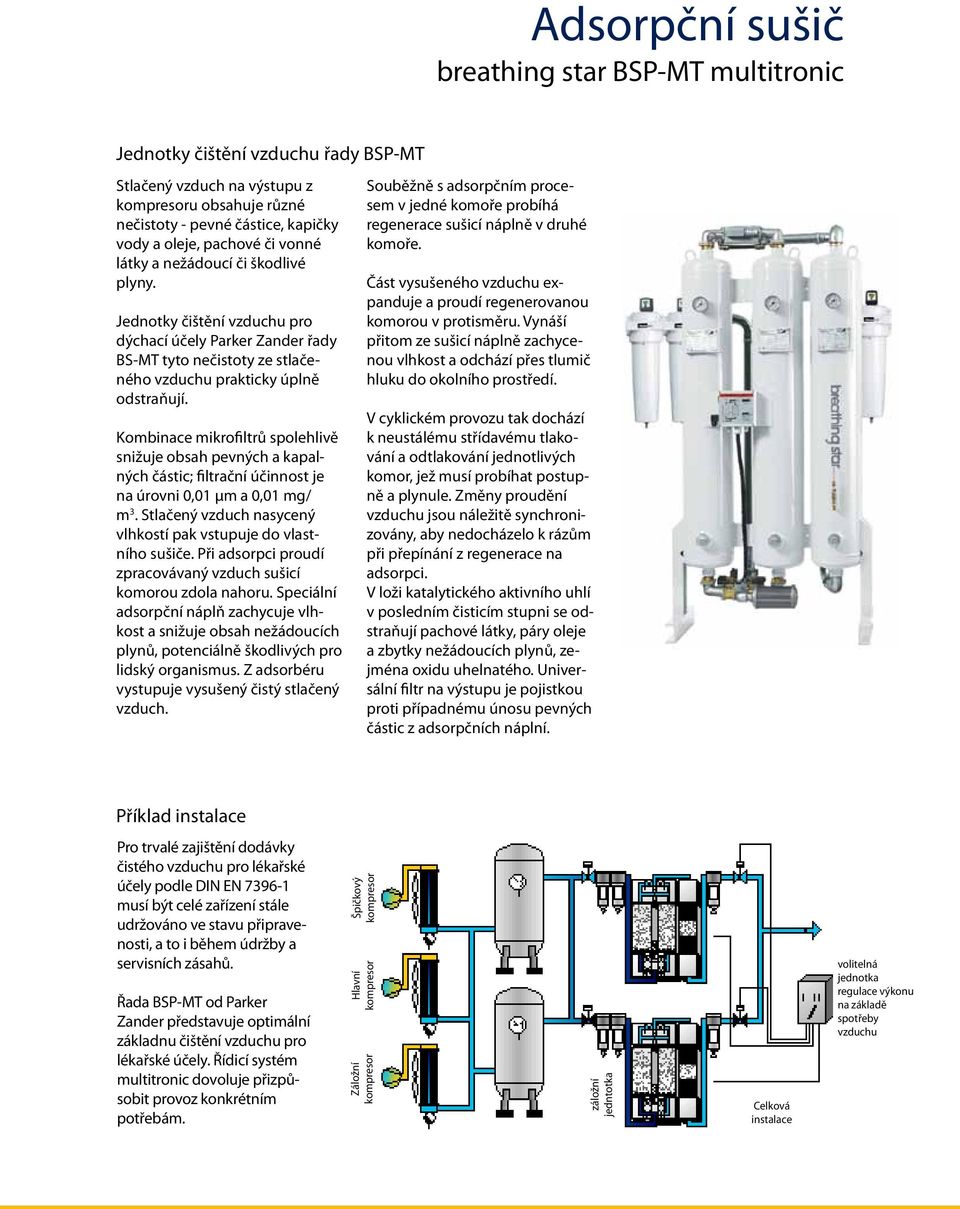

3 Adsorpční sušič breathing star BSP-MT multitronic Jednotky čištění vzduchu řady BSP-MT Stlačený vzduch na výstupu z kompresoru obsahuje různé nečistoty - pevné částice, kapičky vody a oleje, pachové či vonné látky a nežádoucí či škodlivé plyny. Jednotky čištění vzduchu pro dýchací účely Parker Zander řady BS-MT tyto nečistoty ze stlačeného vzduchu prakticky úplně odstraňují. Kombinace mikrofiltrů spolehlivě snižuje obsah pevných a kapalných částic; filtrační účinnost je na úrovni 0,01 μm a 0,01 mg/ m 3. Stlačený vzduch nasycený vlhkostí pak vstupuje do vlastního sušiče. Při adsorpci proudí zpracovávaný vzduch sušicí komorou zdola nahoru. Speciální adsorpční náplň zachycuje vlhkost a snižuje obsah nežádoucích plynů, potenciálně škodlivých pro lidský organismus. Z adsorbéru vystupuje vysušený čistý stlačený vzduch. Souběžně s adsorpčním procesem v jedné komoře probíhá regenerace sušicí náplně v druhé komoře. Část vysušeného vzduchu expanduje a proudí regenerovanou komorou v protisměru. Vynáší přitom ze sušicí náplně zachycenou vlhkost a odchází přes tlumič hluku do okolního prostředí. V cyklickém provozu tak dochází k neustálému střídavému tlakování a odtlakování jednotlivých komor, jež musí probíhat postupně a plynule. Změny proudění vzduchu jsou náležitě synchronizovány, aby nedocházelo k rázům při přepínání z regenerace na adsorpci. V loži katalytického aktivního uhlí v posledním čisticím stupni se odstraňují pachové látky, páry oleje a zbytky nežádoucích plynů, zejména oxidu uhelnatého. Universální filtr na výstupu je pojistkou proti případnému únosu pevných částic z adsorpčních náplní. Příklad instalace Pro trvalé zajištění dodávky čistého vzduchu pro lékařské účely podle DIN EN musí být celé zařízení stále udržováno ve stavu připravenosti, a to i během údržby a servisních zásahů. Řada BSP-MT od Parker Zander představuje optimální základnu čištění vzduchu pro lékařské účely. Řídicí systém multitronic dovoluje přizpůsobit provoz konkrétním potřebám. Špičkový kompresor Hlavní kompresor Záložní kompresor záložní jedntotka Celková instalace volitelná jednotka regulace výkonu na základě spotřeby vzduchu

Kombinace mikrofiltrů spolehlivě snižuje obsah pevných a kapalných částic; filtrační účinnost je na úrovni 0,01 μm a 0,01 mg/ m 3. Stlačený vzduch nasycený vlhkostí pak vstupuje do vlastního sušiče.

5 Technické údaje Typ nací čísloobje Kapacita* m³/h Rozměry mm A B C Připojení max. přetlak bar BSP-MT 1 K1/16BP1-G230M G ¼ BSP-MT 2 K2/16BP1-G230M G ¼ BSP-MT 3 K3/16BP1-G230M G ¼ BSP-MT 4 K4/16BP1-G230M G ¼ BSP-MT 6 K6/16BP1-G230M G ¼ BSP-MT 7 K7/16BP1-G230M G ¼ BSP-MT 8 K8/16BP1-G230M G ½ BSP-MT 10 K10/16BP1-G230M G BSP-MT 15 K15/16BP1-G230M G BSP-MT 20 K20/16BP1-G230M G BSP-MT 25 K25/16BP1-G230M G BSP-MT 35 K35/16BP1-G230M G 1½ BSP-MT 45 K45/16BP1-G230M G 1½ BSP-MT 60 K60/16BP1-G230M G 1½ BSP-MT 75 K75/16BP1-G230M G BSP-MT 95 K95/16BP1-G230M G * Přepočteno na 1 bar (abs) a 20 C. Elektrické napájení: 230 VAC, 115 VAC nebo 24 VDC. Elektrický příkon 40 W. Hmotnost kg Templota C Konverzní faktor tlak/teplota Přetlak bar Adsorbéry pro provozní tlak < 5 bar na vyžádání. Adsorbéry pro vyšší vstupní teploty na vyžádání. Příklad dimenzování Parametry čištěného stlačeného vzduchu BSP-MT 1-8 BSP-MT Průtok 120 m 3 /h Přetlak 13 bar(e) Vstupní teplota 40 C Tlakový rosný bod -40 C Přepočtená kapacita = 120 1,47 = 81,63 m³/h Zvolit typ: BSP-MT 8

¼ 16 35 BSP-MT 6 K6/16BP1-G230M 56 716 1185 300 G ¼ 16 74 BSP-MT 7 K7/16BP1-G230M 72 716 1410 300 G ¼ 16 92 BSP-MT 8 K8/16BP1-G230M 86 716 1610 300 G ½ 16 109 BSP-MT 10 K10/16BP1-G230M 89 1000 1410
