1 Frekvenční měniče do 250kW Sinamics G110/120 Micromaster 4 Siemens AG. All rights reserved.

2 Přehled prezentace Přehled současné produkce měničů do 250kW Novinky roku 2011 Obchodně - technická podpora produktů Strana 2 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

3 Měniče MICROMASTER 4 MM420 MM430 MM440 Univerzáln lní Speciáln lní Vektorový 230V / 0,12 3kW 400V / 0,37 11kW Výhody: Jednoduchost Vybavenost Použití: Dopravníky Čerpadla Ventilátory 400V / 7,5 250kW Výhody: Funkce Cena Vybavenost Použití: Čerpadla Ventilátory 230V / 0,12 3kW 400V / 0,37 250kW 500V / 0,75 75kW Výhody: Regulace Výbava Funkce Použití: Dynamické pohony Zdvihy Strana 3 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

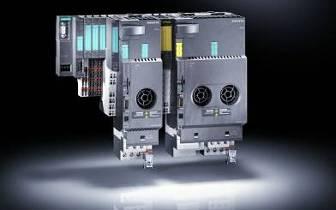

4 Měniče Simatic ET200S FC a ET200pro FC Vektorový ET200S FC ET200pro FC Vektorový + IP65 400V / 0,75 2,2 4 kw Výhody: PLC + vektorový měnič v jednom Rekuperace Bezpečnostní funkce jako volba Modulární koncepce Rychlá montáž svisle i vodorovně 400V / 1,1 1,5 kw Použití: Dopravníky Zakladače Dynamické pohony Strana 4 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

5 SINAMICS G110 Levný regulátor otáček s bohatou výbavou v IP20 Vlastnosti: Výkon: 120W až 3kW Napájení: 1x 230V Napětí motoru: 3 x 230V Dvě verze: USS a Analog Použití: Ventilátory a čerpadla, Balící technika, potravinářský a textilní průmysl Výhody: Cena Vybavenost Nahrazuje: 6SE91 Junior MM410 Řízení dopravníků, motorizovaných brán a vrat Komfort MM V Pohyblivé billboardy Strana 5 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

6 SINAMICS G110D Odolný regulátor otáček s AS-interface v IP65 Vlastnosti: Výkon: 370W až 7,5kW Napájení: 3x 400V Napětí motoru: 3 x 400V Dvě verze: S hlavním vypínačem Bez hlavního vypínače Použití: Dopravníky Jednoduché zakládače Pohyblivé schody Výhody: Odolnost Vybavenost Nahrazuje: Combimaster 411 Transportní systémy Ventilátory a čerpadla Komfort údržby Strana 6 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

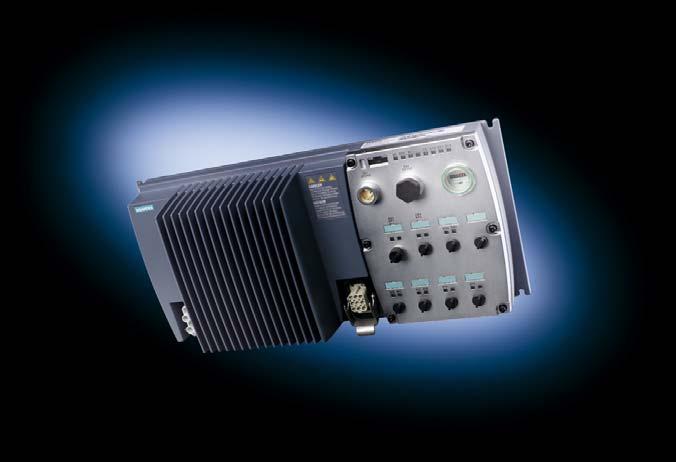

7 SINAMICS G120D Odolný a kvalitní regulátor otáček v IP65 Vlastnosti: Výkon: 370W až 7,5KW Napájení: 3x 400V Napětí motoru: 3 x 400V Rekuperace PROFIBUS / PROFINET Bezpečnostní funkce Použití: Vertikální zdvihy Akcelerované dopravníky Zakladače Zařízení s velkou setrvačnosti Přesné řízení pojezdu Výhody: Odolnost Funkce Rozměry Strana 7 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

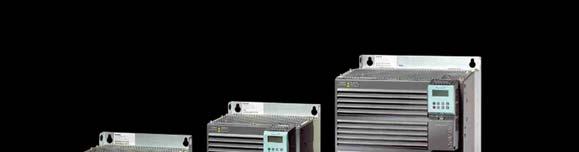

8 SINAMICS G120 Kvalitně vybavený regulátor otáček v IP20 Vlastnosti: Výkon: 370W až 250kW Napájení: 3x 400/500/690V Rekuperace Bezpečnostní funkce PROFINET / PROFIBUS Použití: Ventilátory a čerpadla Balící technika, potravinářský a textilní průmysl Výhody: Univerzálnost Vybavenost Nahrazuje: MM440 MM430 Řízení dopravníků, motorizovaných brán a vrat Komfort MM420 Zakladače, odbavovací centra Strana 8 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

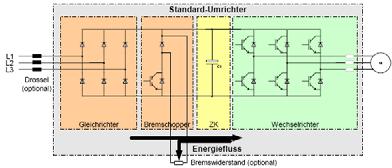

9 G120 - Výkonové jednotky PM240 Standardní jednotka s diodovým můstkem na vstupu. Napájení: 400V Výkony. 370W 250kW EMC filtry zabudovány - volitelně PM250 Jednotka s rekuperačním IGBT mostem na vstupu. Napájení: 400V Výkony. 5,5 75kW EMC filtry zabudovány - volitelně PM260 Jednotka s rekuperačním IGBT mostem na vstupu a zabudovanými sinus filtry na výstupu. Napájení: 690V (500V) Výkony. 7,5 55kW EMC filtry zabudovány - volitelně Strana 9 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

10 G120 - Řídící jednotky CU240E - úsporná Základní jednotka 6DI, 3DO, 2AI, 2AO, KTY/PTC Komunikace: USS Vlastnosti: Základní funkce ochrany motoru a měniče BiCo Funkční bloky CU240S - zpětná otáčková vazba Rozšířená jednotka 9 DI, 3DO, 2AI, 2AO, KTY/PTC Komunikace: USS / PROFIBUS / PROFINET Vlastnosti: Snímač otáček Bezpečnostní funkce MMC karta Vlastní napájení Funkční bloky Vyjímatelná svorkovnice Verze: -, DP, DP-F, PN, PN-F CU230P-2 bohaté funkce Speciální jednotka pro PFC aplikace (pumpy, ventilátory a kompresory) 6 DI, 3DO, 4AI, 2AO, KTY/PTC/klixon Komunikace: PROFIBUS / CAN / USS / ModBUS RTU / BacNet MS/TP Vlastnosti: Speciální funkce pro PFC: 1. řízení kaskády 2. bypass - přemostění 3. servisní mód-požár v tunelu 4. ECO mód, hibernace + 2AI pro Pt100, NI1000 MMC karta Hodiny reálného času USB 3 x PID Funkční bloky Verze: HVAC, DP, CAN Strana 10 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

11 G120 - Panely BOP Základní panel pro CU240S Displej: 1-řádkový, číslicový Vlastnosti: Paměť na jednu sadu parametrů ZAP / VYP Reverzace JOG Nastavení parametrů BOP-2 Základní panel pro CU230P-2 Displej: 2-řádkový, číslicový Vlastnosti: Uložení parametrů do paměti nebo na MMC kartu Funkce: ZAP / VYP, reverzace, JOG, status měniče Místní / Dálkové ovládání Volitelně výbava pro dveřní sadu Nastavení parametrů IOP umí i česky Inteligentní panel pro CU230P-2 Displej: 8 řádků 240x160pixel Vlastnosti: Bargrafy veličin Jazyky - čeština Kolečko USB Nápověda Průvodci Krytí IP54 Místní/dálkové ovládání Paměť parametrů Volitelně: Dveřní sada Handheld Wiards Strana 11 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

12 G120 Řídící jednotky, přehled více I/O STO v základu více I/O další rozhraní a funkce Nový více I/O zpětná vazba Nový CU240S CU230P-2 CU240B-2 Základní - I/O vybavení Komunikace USS nebo Profibus DP Slot pro MMC kartu CU240E-2 Základní výbava I/O STO v základu Volitelně další bezpečnostní funkce Komunikace USS nebo Profibus DP Slot pro MMC kartu Více I/O, např. AIN Hodiny USS, BACnet MS/TP, ModBus, CANopen, Profibus DP Slot pro MMC kartu Zpětná otáčková vazba Volitelně bezpečnostní funkce (STO, SS1, SBR, SBC) USS, Profinet / Profibus Slot na MMC kartu Strana 12 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

13 SINAMICS G120 - CU240B-2 úsporná řídící jednotka Označení CU240B-2, CU240B-2 DP Hardware Zabudované USB Komunikace PROFIBUS nebo RS485 Připojitelné ke všem PM2xx výkonovým modulům Izolované RS485 zvýšená robustnost Ovládání přes I/O (RS485 verze) nebo PROFIBUS (DP-verze) Tenší než CU240S Vylepšené SLVC řízení Počet I/O jako MM420+ 3xDI, 1xDO, 1xAI, 1xAO, MMC slot Vyjímatelná svorkovnice Označení I/O jako na MM4 Digitální I/O nastavitelné zapojením jako NPN PNP Strana 13 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

14 SINAMICS G120 - CU240E-2 řídící jednotka s přívlastkem Označení CU240E-2, CU240E-2 DP, CU240E-2-F, CU240E-2 DP-F Hardware Bezpečnostní funkce STO zabudovaná i ve standardních provedeních Bezpečnostní funkce STO, SLS, SS1 zabudované ve verzi -F Zabudované USB Komunikace PROFIBUS nebo RS485 Připojitelné ke všem PM2xx výkonovým modulům Isolované RS485 zvýšená robustnost Ovládání přes I/O (RS485 verze) nebo PROFIBUS (DP-verze) Vylepšené SLVC řízení Počet I/O jako MM440 6xDI, 3xDO, 2xAI, 2xAO, MMC slot Vyjímatelná svorkovnice Označení I/O jako na MM4 Digitální I/O nastavitelné zapojením jako NPN PNP Strana 14 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

15 G120 Výkonové jednotky, přehled Mohutnější Brzdný spínač Větší dynamika pohonu Vracení do sítě Nízký obsah harmonických Menší rozměry Zabudovaný sinus filtr Malé rozměry Vysoká spínací frekvence (16 khz) 690V Nový PM260 PM250 Vracení energie do sítě PM230 Bez dynamické brzdy Doporučeno pro PFC Nízký neharmonický odběr IP 54 PM240 Zabudovaný brzdný spínač Pro dynamičtější aplikace Vracení energie do sítě Pro dynamické pohony s častým brzděním Redukuje spotřebu energie Vysoká spínací frekvence a zabudované sinus filtry na výstupu Špičkové výkonové spínače na bázi Silicon Carbide Redukuje spotřebu energie Strana 15 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

16 SINAMICS G120P Specialista na ventilátory, čerpadla a kompresory (PFC) Modulární měnič pro aplikace v oblastech: automatizace v budovách vodního hospodářství vzduchotechniky Spoří energii, je vybaven funkcemi pro minimalizaci spotřeby a optimální integraci do nadřazených řídících systémů. Vybaven optimalizovanými funkcemi pro regulaci v oblasti PFC Disponuje velmi jednoduchým ovládáním pro méně zkušený personál. Má zabudované makra pro rychlé a kvalitní nastavení pohonu. Lze ho montovat na svislé plochy mimo rozvaděč, krytí IP54/55 Strana 16 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

17 SINAMICS G120P Použití Vodárenství Chemie Potravinářský průmysl Ocelářství Vybavení budov Strojírenství Strana 17 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

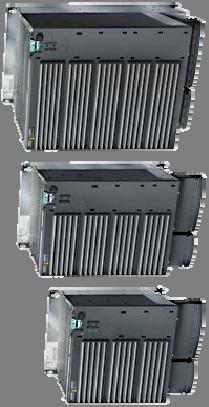

18 SINAMICS G120P Komponenty SINAMICS G modular + CU230-2 / CU BOP-2 IOP PM240 / 250 / 260 Future PM230 CU240 + BOP IOP SINAMICS G120P + + PM230IP55/UL Type12 CU230P-2 BOP-2 IOP Strana 18 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

19 SINAMICS G120P Vlastnosti silové jednotky Výstup 3 x V AC +/-10%, kW LO Vlastnosti Krytí IP55/UL Typ 12 bez IOP s krytkou Snížený neharmonický odběr ze sítě THDI (total harmonic distortion I ) limity dle normy ČSN EN splněny bez dalších volitelných příslušenství (pro zkratový poměr Rsce 120) Bez síťové tlumivky snížení požadovaných rozměrů Nízký zdánlivý výkon kabely s menším průřezem Integrovaný napájecí filtr pro instalace dle EN C2 (Class A) and EN C1 (Class B) Zásuvné svorky k napájení a motoru Dobře přístupný ventilátor na chladiči Strana 19 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

20 SINAMICS G120P Hardwarové vlastnosti CU230P-2 Hardware Komunikační rozhraní USS, Modbus/RTU, BACnet MS/TP, DP, CANopen Přednastavé řízení: I/O (HVAC verze) PROFIBUS (DP verze) CANopen (CAN verze) 6 DI / 3 DO / 4 AI / 2 AO 2x 230 V relé pro přímé ovládání klapky Rozsáhlé možnosti připojení teplotních čidel (PTC, NI1000/PT1000) Zapojení DI proti kladné i záporné větvi napájení (NPN/PNP) připojení ke všem druhům PLC Zabudovaný USB port pro nastavení a diagnostiku Vyměnitelné popisy svorek Funkce pro optimální řešení čerpadel, ventilátorů a kompresorů Volitelné ovládací panely: Inteligentní ovládací panel IOP Základní ovládací panel BOP-2 Strana 20 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

21 SINAMICS G120 Softwarové vlastnosti CU230P-2 Software (Firmware od V4.3.2) Řízení: vektorové řízení bez zpětné otáčkové vazby SLVC, V/f (linearní, parabolická, programovatelná V/F, FCC, ECO), Ochrana motoru: Sledování teploty pomocí senzorů ve vinutí motoru PTC, KTY a klixon Proudové přetížení Sledování momentu např. zavodnění čerpadla nebo přetržení řemenu Sledování napětí interním řídícím členem VDCmax Zabudované funkce pro čerpadla a ventilátory: Autorestart po výpadku sítě ECO mód, optimalizace spotřeby motoru Hibernace, uspání pohonu v době nízké spotřeby Letmý start Řízení kaskády motorů 1 centrální a 3 pomocné PIDy, které lze použít volně pro řízení tlaku, průtoku nebo hladiny ESM (Essential service mode) Mód požár, speciální stav pro řízení pohonu v době požáru budovy / tunelu Multizónové řízení, např. teploty ve více místnostech Bypass-mód, přemostění měniče v případě poruchy nebo regulace na maximální otáčky Programovatelný časovač Programovatelné bloky logických funkcí, implementace PLC do měniče Strana 21 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

22 SINAMICS G120P Zabudované programovatelné funkce PLC v měniči Příklad: Než ventilátor roztočíme je šoupátko na potrubí zavřeno. Po povelu START měnič nejprve čeká na potvrzení, že šoupě je ve stavu otevřeno, a pak teprve vydá povel ke startu měniče, potažmo pohonu s ventilátorem. Strana 22 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

23 BOP-2 x IOP - srovnání Komfortní nastavení včetně uživatelských maker Jednoduché a intuitivní nastavení Grafický displej 2-řádkový textový displej Diagnostika a HELP funkce Diagnostika Intuitivní navigační kolečko Výběrová tlačítka Použitelný v handheldu nebo na dveřích rozvaděče Použitelný i na dveřích rozvaděče Strana 23 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

24 SINAMICS G120P Průvodci nastavením Dvě možnosti jak využitím průvodců nastavit měnič: Jednoduché aplikace: IOP průvodce Fördertechnik Conveyor technology Schnell- Fast commissioning PID Inbetriebnahme Einstellung setting Boost Einstellung setting ungeregelt Uncontrolled mit with PID Regler controller Komplexní řešení: STARTER makra ungeregelt Uncontrolled mit with PID Regler controller ungeregelt Uncontrolled mit with PID Regler controller Assistenten Wizards Pumpen Pumps Lüfter Fans Kompressoren Compressors Förderband Conveyor belt Strana 24 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

25 SINAMICS G120P - Sestavy do 90kW G120P IP54/55 = PM230 IP54/55 3AC V kw (LO) + CU230P-2 HVAC DP CAN s FW V4.3 IOP IP54/UL Typ12 + s FW V1.1 Strana 25 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

26 SINAMICS G120P Shrnutí výhod Rozšíření I/O Plovoucí, izolované vstupy NI1000/PT1000 vstupy pro teplotní senzory Kompatibilní s PLC vstupy (NPN- PNP) Výstupní relé (230 V) Kvalitní uživatelské rozhraní IOP panel USB rozhraní MMC karta Uživatelská makra - nastavení Rozhraní a komunikace Profibus, Modbus-RTU, USS, CANopen, BacNet MS/TP Vyměnitelné popisky pro I/O Kvalitní diagnostika a údržba Externí vstup pro 24 V PFC software Úsporný ECO mod Nové funkční bloky, 4 PID kontroléry Hibernace a PFC funkce ESM provoz při požáru G120P 0 to +60 provozní teplota, lakované DPS Vyjímatelný ovládací panel Volitelné příslušenství Krytí až IP55 Silová část Vstup s nízkým obsahem harmonické složky Nízký zdánlivý výkon Nastavitelné přetížení LO/HO Vyjímatelné svorky Strana 26 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

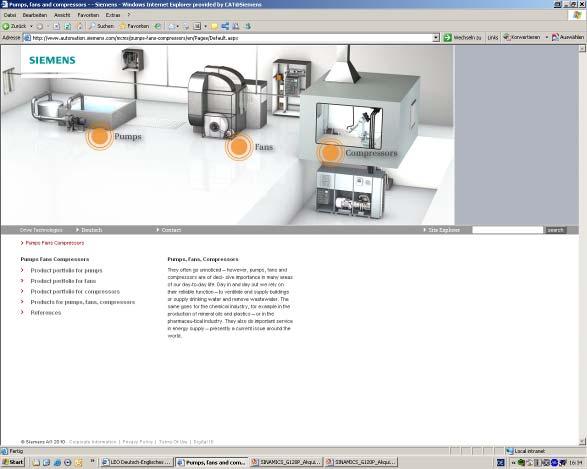

27 Podpora Další informace o aplikacích v oblasti čerpadel, ventilátorů a kompresorů Strana 27 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

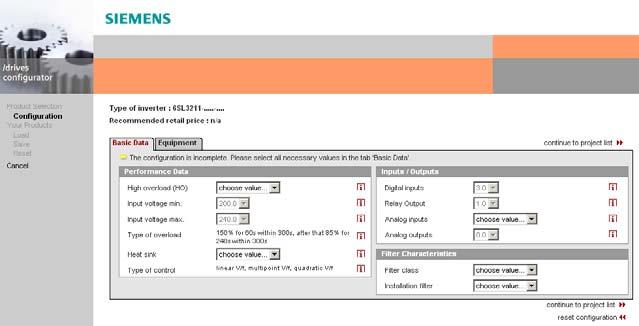

28 Podpora DT konfigurátor Strana 28 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

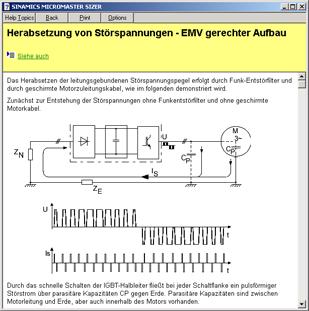

29 Podpora SIZER program pro projektanty pohonů Kompletní návrh pohonu včetně volitelného příslušenství Zahrnuty postupy pro jednoduché pohony i náročné mnohamotorové aplikace Zajistí stále aktuální data k pohonům z naší produkce (každoroční update) Poskytuje charakteristiky, dokumentaci, rozměry, instalační informace Seznam materiálu lze exportovat do známých programů Nutno mít základní znalosti z oblasti aplikací s pohony. Strana 29 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

30 Katalogy a podpora Dokumentace Konfigurátory - Ceníky Technická podpora a servis: iadtsupport.cz@siemens.cz Strana 30 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC

31 Děkuji za pozornost. Vladimír Mýlek Siemens s.r.o. 28.října 150/ Ostrava Telefon: Mobil: Radek Burdilák Siemens s.r.o. Olomoucká 7/ Brno Telefon: Mobil: Strana 31 z 31 TIA na dosah Elektrické pohony Leden 2011 Siemens s.r.o / I DT MC GMC
