2 Obsah 1. Přehled SINAMICS G 2. Novinky pro G120, G120P, G120C 3. Nástroje Strana 2 Únor-2012 TIA na dosah

3 230V 400V 400V 400V 400V 400V 500V 690V Sinamics G110/120 Výkon G kW 90kW G120P 55kW 37kW G120C 18,5kW 11kW 7,5kW G110D G120D G110 3kW 750 W 370 W Standardní Pro náročné provozy Rekuperace Pro náročné provozy Rekuperace PROFINET Bezpečnostní funkce Krytí IP54 Čerpadla Ventilátory Kompresory Univerzální použití 120 W Cena Strana 3 Únor-2012 TIA na dosah

4 SINAMICS G110 Levný regulátor otáček s bohatou výbavou v IP20 Vlastnosti: Výkon: 120W až 3kW Napájení: 1x 230V Napětí motoru: 3 x 230V Dvě verze: USS a Analog Použití: Ventilátory a čerpadla, Balící technika, potravinářský a textilní průmysl Výhody: Cena Vybavenost Nahrazuje: 6SE91 Junior MM410 Řízení dopravníků, motorizovaných brán a vrat Komfort MM V Pohyblivé billboardy Strana 4 Únor-2012 TIA na dosah

5 SINAMICS G110D Odolný regulátor otáček s AS-interface v IP65 Vlastnosti: Výkon: 370W až 7,5kW Napájení: 3x 400V Napětí motoru: 3 x 400V Dvě verze: S hlavním vypínačem Bez hlavního vypínače Použití: Dopravníky Jednoduché zakládače Pohyblivé schody Výhody: Odolnost Vybavenost Nahrazuje: Combimaster 411 Transportní systémy Ventilátory a čerpadla Komfort údržby Strana 5 Únor-2012 TIA na dosah

6 SINAMICS G120D Odolný a kvalitní regulátor otáček v IP65 Vlastnosti: Výkon: 370W až 7,5KW Napájení: 3x 400V Napětí motoru: 3 x 400V Rekuperace PROFIBUS / PROFINET Bezpečnostní funkce Použití: Vertikální zdvihy Akcelerované dopravníky Zakladače Zařízení s velkou setrvačnosti Přesné řízení pojezdu Výhody: Odolnost Funkce Rozměry Strana 6 Únor-2012 TIA na dosah

7 SINAMICS G120 SINAMICS G120P SINAMICS G120C Přehled Siemens AG. All rights reserved.

8 G120 Řídící jednotky, přehled více I/O STO v základu více I/O další rozhraní a funkce více I/O zpětná vazba CU240S CU230P-2 CU240B-2 Základní - I/O vybavení Komunikace USS nebo Profibus DP Slot pro MMC kartu CU240E-2 Základní výbava I/O STO v základu Volitelně další bezpečnostní funkce Komunikace USS nebo Profibus DP Slot pro MMC kartu Více I/O, např. AIN Hodiny USS, BACnet MS/TP, ModBus, CANopen, Profibus DP Slot pro MMC kartu Zpětná otáčková vazba Volitelně bezpečnostní funkce (STO, SS1, SBR, SBC) USS, Profinet / Profibus Slot na MMC kartu Strana 8 Únor-2012 TIA na dosah

9 SINAMICS G120 Výkonové jednotky, přehled Mohutnější Brzdný spínač Větší dynamika pohonu Vracení do sítě Nízký obsah harmonických Menší rozměry Zabudovaný sinus filtr Malé rozměry Vysoká spínací frekvence (16 khz) 690V PM260 PM250 Vracení energie do sítě PM230 Bez dynamické brzdy Doporučeno pro PFC Nízký neharmonický odběr PM240 Zabudovaný brzdný spínač Pro dynamičtější aplikace Vracení energie do sítě Pro dynamické pohony s častým brzděním Redukuje spotřebu energie Vysoká spínací frekvence a zabudované sinus filtry na výstupu Špičkové výkonové spínače na bázi Silicon Carbide Redukuje spotřebu energie IP 54 Strana 9 Únor-2012 TIA na dosah

10 SINAMICS G120 - Panely BOP Základní panel pro CU240S Displej: 1-řádkový, číslicový Vlastnosti: Paměť na jednu sadu parametrů ZAP / VYP Reverzace JOG Nastavení parametrů BOP-2 Základní panel pro CU230P-2 Displej: 2-řádkový, číslicový Vlastnosti: Uložení parametrů do paměti nebo na MMC kartu Funkce: ZAP / VYP, reverzace, JOG, status měniče Místní / Dálkové ovládání Volitelně výbava pro dveřní sadu Nastavení parametrů IOP umí i česky Inteligentní panel pro CU230P-2 Displej: 8 řádků 240x160pixel Vlastnosti: Bargrafy veličin Jazyky - čeština Kolečko USB Nápověda Průvodci Krytí IP54 Místní/dálkové ovládání Paměť parametrů Volitelně: Dveřní sada Handheld Wiards Strana 10 Únor-2012 TIA na dosah

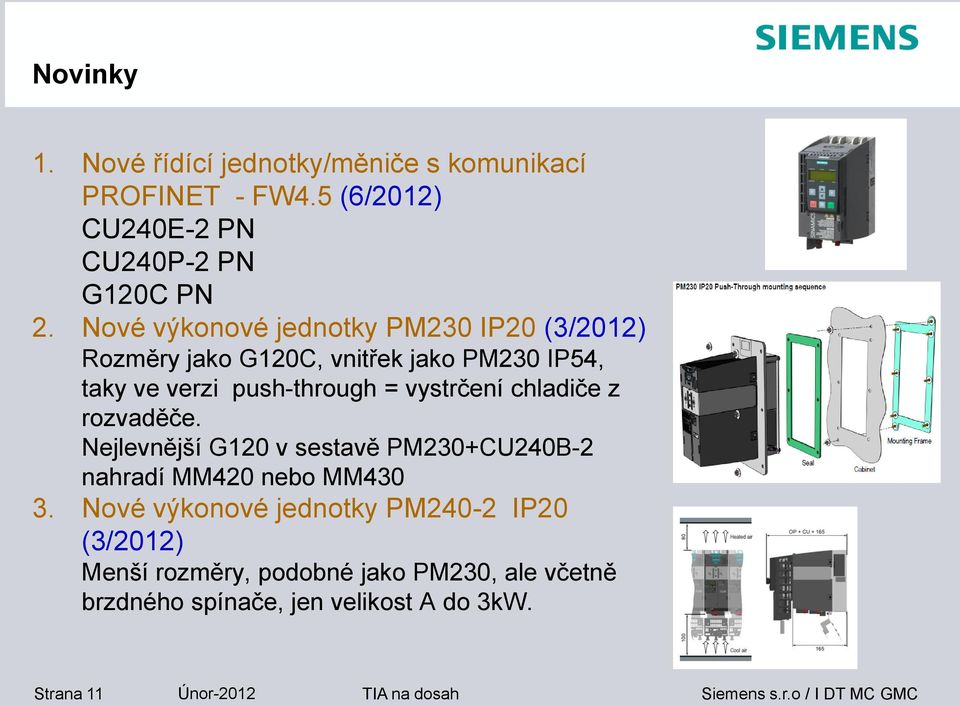

11 Novinky 1. Nové řídící jednotky/měniče s komunikací PROFINET - FW4.5 (6/2012) CU240E-2 PN CU240P-2 PN G120C PN 2. Nové výkonové jednotky PM230 IP20 (3/2012) Rozměry jako G120C, vnitřek jako PM230 IP54, taky ve verzi push-through = vystrčení chladiče z rozvaděče. Nejlevnější G120 v sestavě PM230+CU240B-2 nahradí MM420 nebo MM Nové výkonové jednotky PM240-2 IP20 (3/2012) Menší rozměry, podobné jako PM230, ale včetně brzdného spínače, jen velikost A do 3kW. Strana 11 Únor-2012 TIA na dosah

12 SINAMICS G120P Pumpy, ventilátory, kompresory Výstup 3 x V AC +/-10%, kW LO Vlastnosti Krytí IP55/UL Typ 12 bez IOP s krytkou Snížený neharmonický odběr ze sítě THDI (total harmonic distortion I ) limity dle normy ČSN EN splněny bez dalších volitelných příslušenství (pro zkratový poměr Rsce 120) Bez síťové tlumivky snížení požadovaných rozměrů Nízký zdánlivý výkon kabely s menším průřezem Integrovaný napájecí filtr pro instalace dle EN C2 (Class A) and EN C1 (Class B) Zásuvné svorky k napájení a motoru Dobře přístupný ventilátor na chladiči Strana 12 Únor-2012 TIA na dosah

13 SINAMICS G120C Technická data Napětí Výkon Krytí Řízení 3~ V 0,55 18,5kW IP20 / UL V/F, Vektor (SLVC) Bezpečnost Safe Torque Off (STO) vstup TIA integrace ANO, STARTER, StartDrive V12, DriveES Simatic Komunikace Profibus, USS, Modbus RTU, CAN, (PN plánován v 2012) Typy brzdění Dynamické, kompaudní, DC brzdění FS A FS B FS C I/O rozhraní EMC filtry Certifikáty 6 DI, 2DO, 1AI, 1AO Verze s integrovaným filtrem A a bez filtru CE, UL, ctick Strana 13 Únor-2012 TIA na dosah

14 SINAMICS G120C Univerzální kompakt Parametry 3AC V -20% +10% 0, ,5kW Vlastnosti Krytí IP20/UL Volitelně zabudovaný filtr pro instalace dle ČSN EN C2 (Filtr třídy A) Odpojitelné svorkovnice motoru a napájení Jednoduše vyměnitelný ventilátor Boční montáž bez mezery a omezení výkonu DC napětí meziobvodu je vyvedeno Brzdná jednotka dimenzována na trvalé brzdění jmenovitým proudem zátěže Ochranné lakování DPS Strana 14 Únor-2012 TIA na dosah

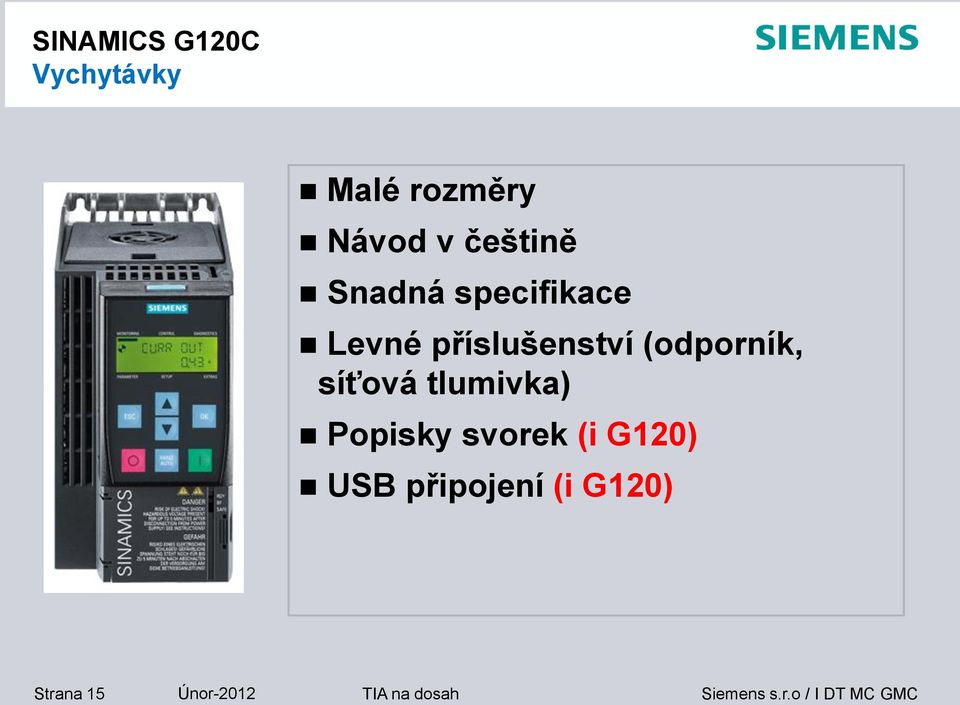

15 SINAMICS G120C Vychytávky Malé rozměry Návod v češtině Snadná specifikace Levné příslušenství (odporník, síťová tlumivka) Popisky svorek (i G120) USB připojení (i G120) Strana 15 Únor-2012 TIA na dosah

16 Podpora democase Nové demokufry standardních měničů pro zápůjčky: 1. 3 ks kufrů se SINAMICS G120C (USS/ModBus a PB varianty) 2. 2 ks kufrů se SINAMICS G120 (různé řídicí jednotky) Strana 16 Únor-2012 TIA na dosah

17 Rekuperace = F3E šetří nejen energii!!! Náklady o 40% nižší + Rozměry o 77% menší Strana 17 Únor-2012 TIA na dosah

18 Bezpečnostní funkce - princip Externí řešení Interně v měniči Sinamics G120/G120D/G120C Strana 18 Únor-2012 TIA na dosah

19 Nástroje pro prodej Ceník/konfigurátor DT-configurátor Siemens AG. All rights reserved.

20 Ceník / Konfigurátor Ceník /Konfigurátor Ceník 1. Nastavte KURZ a SLEVY 2. Klikněte na NORMÁLNÍ ZOBRAZENÍ Problémy: 1. Nespouštět z webu, ale uložit 2. Zkontrolovat velikost souboru cca 2MB 3. Povolit makra (kolečko-možnosti aplikace - centrum zabezpečení nastavení centra - povolit Strana 20 Únor-2012 TIA na dosah

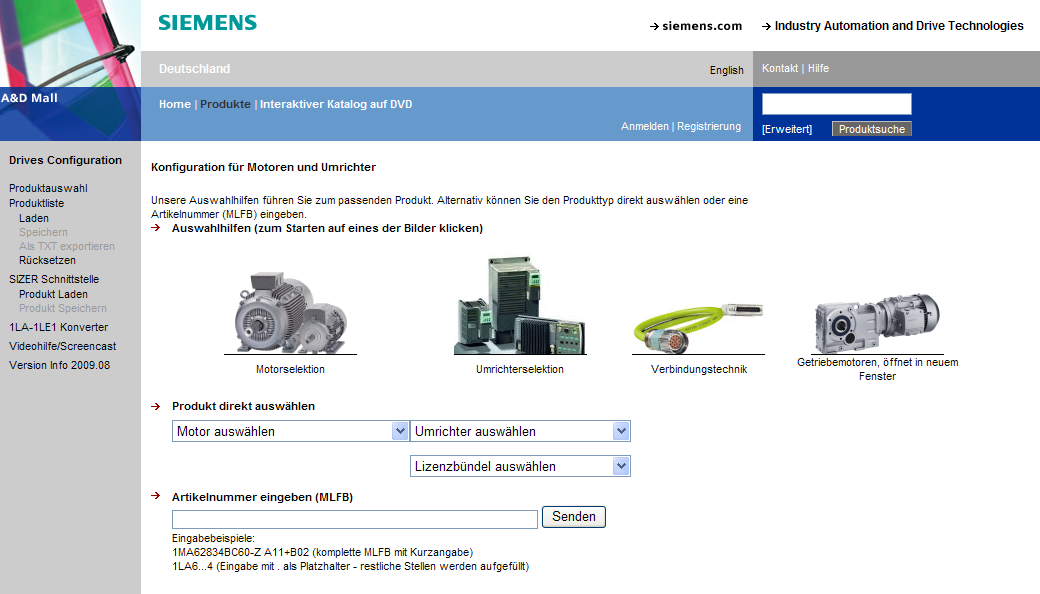

21 DT konfigurátor Německy: Anglicky: Návody Rozměrové listy Datové listy Výběr příslušenství Programy pro rozjezd motorů Bez potřeby instalace CA01 Problémy: 1. Pomalý 2. Chybí data Strana 21 Únor-2012 TIA na dosah

22 Podpora SIZER program pro projektanty pohonů Kompletní návrh pohonu včetně volitelného příslušenství Zahrnuty postupy pro jednoduché pohony i náročné mnohamotorové aplikace Zajistí stále aktuální data k pohonům z naší produkce (každoroční update) Poskytuje charakteristiky, dokumentaci, rozměry, instalační informace Seznam materiálu lze exportovat do známých programů Nutno mít základní znalosti z oblasti aplikací s pohony. Strana 22 Únor-2012 TIA na dosah
