3 1. NÁZVY A FUNKCE ÈÁSTÍ Používá se pro zapnutí/vypnutí tiskárny. Obsahuje indikátory stavu tiskárny a tlaèítka pro øízení tiskárny. Otevøete tento kryt, abyste mohli vložit nebo vyjmout papír. Zatáhnìte za páèku ve smìru šipky, abyste otevøeli kryt tiskárny. Výbìr místa pro tiskárnu Než tiskárnu vybalíte, mìli byste vìnovat nìkolik minut èasu na pøemýšlení, kam ji umístit. Pamatujte pøitom na následující pokyny. ü Vyberte pevný rovný povrch, kde na tiskárnu nebudou pùsobit vibrace. ü Zásuvka elektrické sítì, ze které chcete tiskárnu napájet, by mìla být blízko tiskárny a snadno pøístupná. ü Zajistìte, aby byla tiskárna dostateènì blízko hostitelského poèítaèe, ke kterému ji chcete pøipojit. ü Zajistìte, aby tiskárna nebyla na pøímém sluneèním svìtle. ü Zajistìte, aby tiskárna nebyla blízko topných tìles nebo jiných zdrojù tepla. ü Zajistìte, aby bylo okolí tiskárny èisté, suché a bezprašné. ü Zajistìte, aby byla tiskárna pøipojena ke spolehlivé zásuvce elektrické sítì. Nemìla by být pøipojena ke stejnému elektrickému okruhu jako kopírky, chladnièky nebo jiná zaøízení zpùsobující napájecí špièky. ü Zajistìte, aby místnost, ve které tiskárnu používáte, nebyla pøíliš vlhká. Slouží pro pøipojení k hostitelskému poèítaèi. Pro pøipojení pøídavného zaøízení, napø. zásuvky na peníze atd. Nepøipojujte sem telefonní linku. Slouží pro pøipojení napájecího adaptéru. Nikdy neodpojujte napájecí adaptér, když je tiskárna zapnuta. (Jen pro model s paralelním rozhraním) (Jen pro model s paralelním rozhraním) TSP700 4 KONSIGNA KONSIGNA 5 TSP700

4 2. SPOTØEBNÍ MATERIÁLY A NAPÁJECÍ ADAPTÉR Používejte spotøební materiály, jejichž parametry jsou uvedeny níže. Zkontrolujte, zda je používán doporuèený napájecí adaptér. Použití jiného spotøebního materiálu nebo napájecího adaptéru mùže zpùsobit poškození tiskárny, požár nebo úraz elektrickým proudem. (1) Parametry role papíru Tepelnì citlivý papír (termopapír) Tlouš ka: µm Šíøka: 79,5 ±0,5 mm nebo 82,5 ±0,5 mm Vnìjší prùmìr role: max. Æ 100 mm Šíøka navinuté role papíru: 80 +0,5-1 mm nebo 83 +0,5-1 mm Vnìjší/vnitøní prùmìr trubky: Tlouš ka papíru Vnìjší prùmìr Vnitøní prùmìr µm Æ 18±1 mm Æ 12±1 mm µm Æ 32±1 mm Æ 25,4 mm µm Æ 32±1 mm Æ 25,4 mm Potiskovaný povrch: vnìjší strana role Manipulace s koncem role papíru: Pro zajištìní konce role papíru nepoužívejte žádné lepidlo. Konec papíru nepøekládejte. (2) Doporuèený papír Mitsubishi Paper Mills Limited P220AG (normální papír), tlouš ka 65 µm HP220A (vysoká stabilita tisku), tlouš ka 65 µm HP220AB-1 (vysoká stabilita tisku), tlouš ka 75 µm P220AB (normální papír, lístky), tlouš ka 85 µm P220AC-1 (normální papír, lístky), tlouš ka 95 µm P220AC (normální papír, lístky), tlouš ka 105 µm P220AD (normální papír, lístky), tlouš ka 130 µm P220AE-1 (normální papír, lístky), tlouš ka 150 µm Oji Paper Co., Ltd. PD150R (normální papír), tlouš ka 75 µm PD160R (vysoká stabilita tisku), tlouš ka 65/75 µm Nippon Paper Industries TF50KS-E2C (normální papír), tlouš ka 65 µm V závislosti na typu a tlouš ce papíru mùže být zapotøebí nastavit sytost (tmavost) tisku. Pro zmìnu sytosti tisku použijte øídicí pøíkaz tiskárny <ESC><RS> 'd' n. Podrobnosti viz samostatná programátorská pøíruèka. (3) Napájecí adaptér (doplnìk) Model: PS60-24 A Vstup: 100 až 240 V st, Hz Výstup: 24 V ss ± 5%, 2,0 A (max. zátìž 5,0 A po dobu 10 s) Dùležité! Informace o doporuèeném druhu papíru najdete na 3. PØIPOJENÍ KABELÙ A NAPÁJECÍHO ADAPTÉRU 3-1. Kabel rozhraní Instalace feritového jádra (jen u modelù s paralelním rozhraním) 1. U modelu s paralelním rozhraním pøipevnìte feritové jádro na kabel podle obrázku. 2. Protáhnìte upevòovací øemínek oèkem v krytu feritového jádra. 3. Omotejte upevòovací øemínek kolem kabelu a zajistìte jej. Pøeènívající èást øemínku odstøihnete nùžkami. TSP700 6 KONSIGNA KONSIGNA 7 TSP700

5 Pøipojení kabelu rozhraní Pøed pøipojením/odpojením kabelu rozhraní zkontrolujte, zda je tiskárna a všechna k ní pøipojovaná zaøízení vypnuta. Zkontrolujte také, zda je napájecí kabel odpojen od zásuvky. 1. Pøipojte kabel rozhraní do konektoru na zadní stranì tiskárny. 2. Pøi použití sériového rozhraní utáhnìte šroubky na konektoru. Pøi použití paralelního rozhraní upevnìte svorky konektoru Pøipojení pøídavného zaøízení Pomocí speciálního konektoru mùžete k tiskárnì pøipojit pøídavné zaøízení. Podrobnosti o typu konektoru viz èást Konektor pro pøídavné zaøízení dále v tomto návodu. Potøebná zástrèka ani kabel nejsou souèástí dodávky tiskárny a musíte si je obstarat sami podle svých potøeb. Dùležité! Pøed pøipojením se ujistìte, že jsou tiskárna, hostitelský poèítaè a pøipojované zaøízení vypnuty a odpojeny od zásuvky elektrické sítì. 1. Pøipojte kabel pøídavného zaøízení do konektoru na zadní stranì tiskárny. Dùležité! Do konektoru pro pøídavné zaøízení nepøipojujte telefonní linku. Mohlo by dojít k poškození tiskárny. Z bezpeènostních dùvodù nepøipojujte do konektoru žádná zaøízení, jejichž parametry neodpovídají parametrùm tiskárny. TSP700 8 KONSIGNA KONSIGNA 9 TSP700

6 3-3. Pøipojení doplòkového napájecího adaptéru Pøed pøipojením/odpojením napájecího adaptéru se ujistìte, že jsou tiskárna a všechna k ní pøipojená zaøízení vypnuta. Zkontrolujte také, zda je sí ová šòùra odpojena od zásuvky elektrické sítì. 1. Pøipojte napájecí šòùru ke konektoru napájecí šòùry na napájecím adaptéru. Použijte jen standardní napájecí adaptér a šòùru. 2. Pøipojte napájecí adaptér ke konektoru tiskárny. 3. Pøipojte zástrèku napájecí šòùry do zásuvky elektrické sítì. 4. OVLÁDACÍ PANEL A DALŠÍ FUNKCE 4-1. Ovládací panel 1 Indikátor POWER (zelený) Svítí, když je tiskárna pøipojena k napájení a zapnuta. 2 Indikátor ERROR (èervený) Spolu s indikátorem POWER indikuje rùzné závady. 3 Tlaèítko FEED Stisknutím tlaèítka FEED se vysune papír Zapnutí Zkontrolujte, zda byl pøipojen napájecí adaptér podle popisu v èásti Pøepnìte hlavní vypínaè vpøedu na tiskárnì do polohy Zapnuto. Na ovládacím panelu se rozsvítí indikátor POWER. Dùležité! Doporuèujeme, abyste tiskárnu odpojili od zásuvky elektrické sítì, pokud ji nebudete dlouhou dobu používat. Mìli byste proto umístit tiskárnu tak, aby byla zásuvka, do které je pøipojena, blízko tiskárny a snadno pøístupná Indikace závad 1. Závady s automatickou nápravou Popis závady Indikátor POWER Indikátor ERROR Náprava Detekce vysoké Bliká v intervalu Nesvítí Automatická obnova teploty tiskové 0,5 s. provozu po vychladnutí hlavy tiskové hlavy Otevøený kryt Svítí Svítí Automatická obnova provozu po zavøení krytu 2. Odstranitelné závady Popis závady Indikátor POWER Indikátor ERROR Náprava Chyba pøi Nesvítí Bliká v intervalu Závada se odstraní, odstøihnutí papíru. 0,125 s. když se øezaè po vypnutí a zapnutí tiskárny vrátí do výchozí pozice. Poznámky: 1. Pokud se øezaè nevrátí do výchozí pozice nebo neprovádí poèáteèní posun, nelze obnovit provoz tiskárny. Volejte servis. 2. Pokud se papír zasekne, vypnìte tiskárnu, odstraòte zaseknutý papír a pak tiskárnu zapnìte. TSP KONSIGNA KONSIGNA 11 TSP700

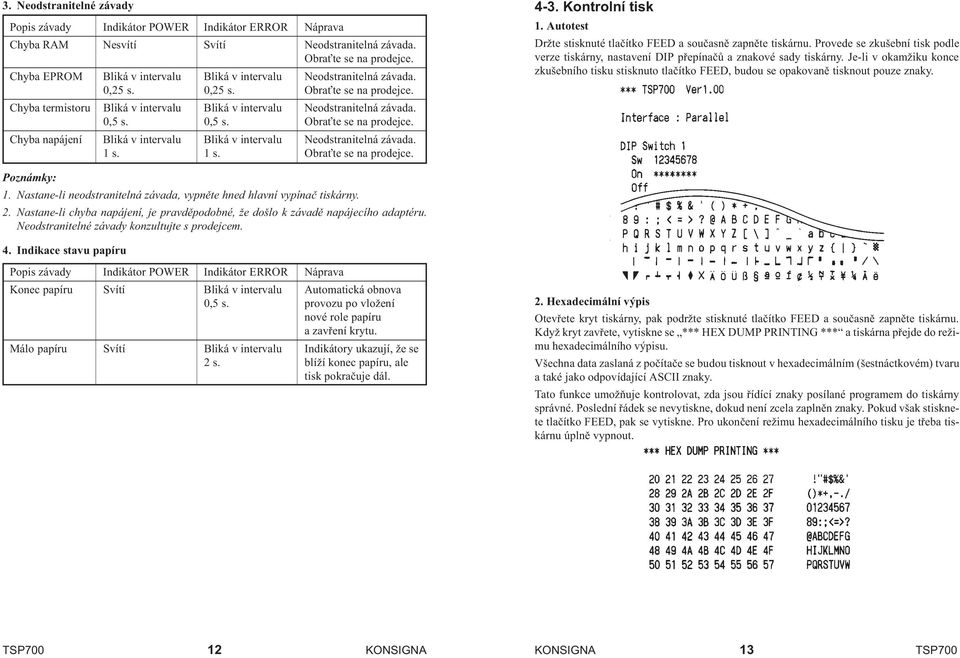

7 3. Neodstranitelné závady Popis závady Indikátor POWER Indikátor ERROR Náprava Chyba RAM Nesvítí Svítí Neodstranitelná závada. Obra te se na prodejce. Chyba EPROM Bliká v intervalu Bliká v intervalu Neodstranitelná závada. 0,25 s. 0,25 s. Obra te se na prodejce. Chyba termistoru Bliká v intervalu Bliká v intervalu Neodstranitelná závada. 0,5 s. 0,5 s. Obra te se na prodejce. Chyba napájení Bliká v intervalu Bliká v intervalu Neodstranitelná závada. 1 s. 1 s. Obra te se na prodejce Kontrolní tisk 1. Autotest Držte stisknuté tlaèítko FEED a souèasnì zapnìte tiskárnu. Provede se zkušební tisk podle verze tiskárny, nastavení DIP pøepínaèù a znakové sady tiskárny. Je-li v okamžiku konce zkušebního tisku stisknuto tlaèítko FEED, budou se opakovanì tisknout pouze znaky. Poznámky: 1. Nastane-li neodstranitelná závada, vypnìte hned hlavní vypínaè tiskárny. 2. Nastane-li chyba napájení, je pravdìpodobné, že došlo k závadì napájecího adaptéru. Neodstranitelné závady konzultujte s prodejcem. 4. Indikace stavu papíru Popis závady Indikátor POWER Indikátor ERROR Náprava Konec papíru Svítí Bliká v intervalu Automatická obnova 0,5 s. provozu po vložení nové role papíru a zavøení krytu. Málo papíru Svítí Bliká v intervalu Indikátory ukazují, že se 2 s. blíží konec papíru, ale tisk pokraèuje dál. 2. Hexadecimální výpis Otevøete kryt tiskárny, pak podržte stisknuté tlaèítko FEED a souèasnì zapnìte tiskárnu. Když kryt zavøete, vytiskne se *** HEX DUMP PRINTING *** a tiskárna pøejde do režimu hexadecimálního výpisu. Všechna data zaslaná z poèítaèe se budou tisknout v hexadecimálním (šestnáctkovém) tvaru a také jako odpovídající ASCII znaky. Tato funkce umožòuje kontrolovat, zda jsou øídící znaky posílané programem do tiskárny správné. Poslední øádek se nevytiskne, dokud není zcela zaplnìn znaky. Pokud však stisknete tlaèítko FEED, pak se vytiskne. Pro ukonèení režimu hexadecimálního tisku je tøeba tiskárnu úplnì vypnout. TSP KONSIGNA KONSIGNA 13 TSP700

8 5. VLOŽENÍ ROLE PAPÍRU Používejte jen role papíru, které odpovídají parametrùm tiskárny. Pøi použití role papíru šíøky 82,5 mm vložte roli papíru podle popisu na následující stranì. 1. Zatlaète na páèku pro otevøení krytu a otevøete kryt tiskárny. Poznámka 2: Používáte-li papír s tlouš kou, pro kterou není zapotøebí napínací lišta (100 µm tlouš ka papíru 150 µm), vyjmìte napínací lištu. Pomocí šroubováku s plochým ostøím uvolnìte svorky na obou koncích lišty. Pak sklopte pravou a levou nastavovací páèku tak, že je nejprve vyháknete pomocí šroubováku s plochým ostøím a pak sklopíte do správné polohy. Obvykle by mìl napínací lištu vyjmout již prodejce. 2. Obra te roli papíru do správné polohy, vložte ji do pøihrádky a vytáhnìte pøední okraj papíru smìrem k sobì. Poznámka 1: Používáte-li papír s tlouš kou, pro kterou je zapotøebí napínací lišta (65 µm tlouš ka papíru < 100 µm), dávejte pozor, aby papír neprocházel pod napínací lištou. Používáte-li roli papíru s šíøkou 85,5 mm, vyjmìte držák papíru. TSP KONSIGNA KONSIGNA 15 TSP700

9 3. Zatlaète na obì strany krytu tiskárny, abyste jej zavøeli. Zkontrolujte, zda je kryt tiskárny dobøe zavøen. Dùležité! 1. Nedotýkejte se ostøí øezaèe. V otvoru pro výstup papíru je øezaè. Nestrkejte ruku do tohoto otvoru ani když tiskárna netiskne. Pøi výmìnì papíru je tøeba otevøít kryt tiskárny. Pod krytem je však umístìno ostøí øezaèe. Dávejte proto dobrý pozor, aby se vaše ruce nebo jiné èásti tìla nedostaly do blízkosti ostøí øezaèe. 2. Nemanipulujte s páèkou pro otevøení krytu, když tlaèíte rukou na kryt. 3. Nevytahujte papír, když je kryt tiskárny zavøený. 4. Vyhøívací prvky a øídicí elektronika tiskové hlavy se mohou snadno poškodit. Nedotýkejte se jich kovovými pøedmìty, smirkovým papírem atd. 5. Bìhem tisku nebo bezprostøednì po tisku je oblast kolem tiskové hlavy velmi horká. Nedotýkejte se jí, abyste se nespálili. 6. Kvalita tisku se mùže zhoršit, když se vyhøívací prvky zašpiní dotykem vaší ruky. Nedotýkejte se vyhøívacích prvkù tiskové hlavy. 7. Øídicí elektronika tiskové hlavy se mùže poškodit statickou elektøinou. Dodržujte pøíslušná opatøení. 8. Kvalitu tisku a životnost tiskové hlavy nelze zaruèit, je-li použit jiný než doporuèený papír. Životnost tiskové hlavy mùže výraznì snížit zejména papír obsahující [Na+, K+, Cl-]. Dodržujte pøíslušná opatøení. 9. Nepracujte s tiskárnou, když je pøední strana tiskové hlavy vlhká, napøíklad vlivem kondenzace vody apod. 6. SENZOR KONCE PAPÍRU Pomocí následujícího postupu nastavte senzor konce papíru podle velikosti použité role papíru. 1. Otevøete kryt tiskárny. 2. Zjistìte prùmìr použité role papíru a najdìte odpovídající nastavení podle tabulky níže. 3. Zasuòte špièku kulièkového pera nebo podobný špièatý pøedmìt do otvoru nastavovací páèky. Zatlaète na nastavovací páèku, abyste ji posunuli do požadované polohy. Pøi zmìnì nastavení dbejte na to, aby byla pozice otvoru zarovnána s nastavovací znaèkou oznaèenou šipkou. TSP KONSIGNA KONSIGNA 17 TSP700

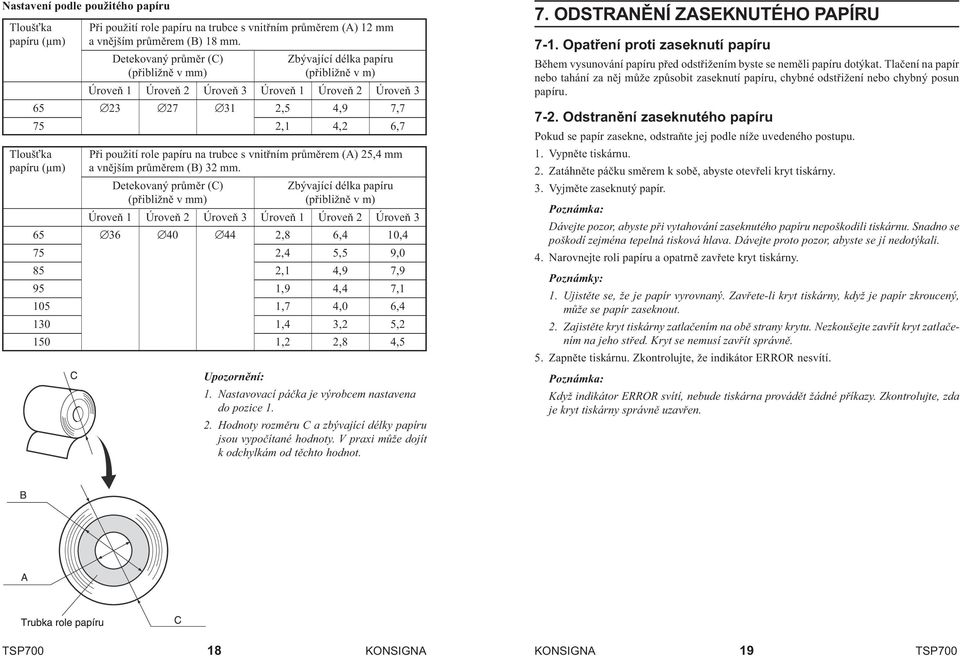

10 Nastavení podle použitého papíru Tlouš ka Pøi použití role papíru na trubce s vnitøním prùmìrem (A) 12 mm papíru (µm) a vnìjším prùmìrem (B) 18 mm. Detekovaný prùmìr (C) Zbývající délka papíru (pøibližnì v mm) (pøibližnì v m) Úroveò 1 Úroveò 2 Úroveò 3 Úroveò 1 Úroveò 2 Úroveò 3 65 Æ23 Æ27 Æ31 2,5 4,9 7,7 75 2,1 4,2 6,7 Tlouš ka Pøi použití role papíru na trubce s vnitøním prùmìrem (A) 25,4 mm papíru (µm) a vnìjším prùmìrem (B) 32 mm. Detekovaný prùmìr (C) Zbývající délka papíru (pøibližnì v mm) (pøibližnì v m) Úroveò 1 Úroveò 2 Úroveò 3 Úroveò 1 Úroveò 2 Úroveò 3 65 Æ36 Æ40 Æ44 2,8 6,4 10,4 75 2,4 5,5 9,0 85 2,1 4,9 7,9 95 1,9 4,4 7, ,7 4,0 6, ,4 3,2 5, ,2 2,8 4,5 Upozornìní: 1. Nastavovací páèka je výrobcem nastavena do pozice Hodnoty rozmìru C a zbývající délky papíru jsou vypoèítané hodnoty. V praxi mùže dojít k odchylkám od tìchto hodnot. 7. ODSTRANÌNÍ ZASEKNUTÉHO PAPÍRU 7-1. Opatøení proti zaseknutí papíru Bìhem vysunování papíru pøed odstøižením byste se nemìli papíru dotýkat. Tlaèení na papír nebo tahání za nìj mùže zpùsobit zaseknutí papíru, chybné odstøižení nebo chybný posun papíru Odstranìní zaseknutého papíru Pokud se papír zasekne, odstraòte jej podle níže uvedeného postupu. 1. Vypnìte tiskárnu. 2. Zatáhnìte páèku smìrem k sobì, abyste otevøeli kryt tiskárny. 3. Vyjmìte zaseknutý papír. Dávejte pozor, abyste pøi vytahování zaseknutého papíru nepoškodili tiskárnu. Snadno se poškodí zejména tepelná tisková hlava. Dávejte proto pozor, abyste se jí nedotýkali. 4. Narovnejte roli papíru a opatrnì zavøete kryt tiskárny. Poznámky: 1. Ujistìte se, že je papír vyrovnaný. Zavøete-li kryt tiskárny, když je papír zkroucený, mùže se papír zaseknout. 2. Zajistìte kryt tiskárny zatlaèením na obì strany krytu. Nezkoušejte zavøít kryt zatlaèením na jeho støed. Kryt se nemusí zavøít správnì. 5. Zapnìte tiskárnu. Zkontrolujte, že indikátor ERROR nesvítí. Když indikátor ERROR svítí, nebude tiskárna provádìt žádné pøíkazy. Zkontrolujte, zda je kryt tiskárny správnì uzavøen. TSP KONSIGNA KONSIGNA 19 TSP700

11 8. ÈIŠTÌNÍ Pøi nahromadìní papírového prachu a jiných neèistot v tiskárnì mùže být tisk nekvalitní. Abyste tomu zabránili, je tøeba pravidelnì èistit prach usazený v prostoru držáku papíru, na dráze papíru a na tepelné tiskové hlavì. Toto èištìní se doporuèuje provádìt jednou za šest mìsícù nebo po tisku jednoho milionu øádkù Èištìní tiskové hlavy Naèernalý prach na povrchu tepelné tiskové hlavy oèistìte mìkkou utìrkou navlhèenou isopropylalkoholem. Tepelná tisková hlava se snadno poškodí. Èistìte ji proto opatrnì mìkkou utìrkou. Dávejte dobrý pozor, abyste hlavu pøi èištìní nepoškrábali Èištìní držáku papíru Prach usazený v prostoru držáku papíru a na dráze papíru oèistìte mìkkou utìrkou. DODATEK A: TECHNICKÉ ÚDAJE A-1. Všeobecné parametry Zpùsob tisku: Pøímý øádkový tepelný tisk Rychlost tisku: Max bodù/s (180 mm/s) Hustota bodù (rozlišení): 203 dpi: 8 bodù/mm (0,125 mm/bod) Šíøka tisku: Max. 80 mm Poèet tiskových sloupcù: 53 (12 24 bodù) Role papíru: Podobnosti viz kapitola 2. Šíøka papíru: 79,5 ± 0,5 mm nebo 82,5 ± 0,5 mm (volitelnì) Prùmìr role: max. Æ 100 mm Celkové rozmìry: 147 (š) 213 (h) 148 (v) mm Hmotnost: Asi 1,7 kg Hluènost: Asi 55 db TSP KONSIGNA KONSIGNA 21 TSP700

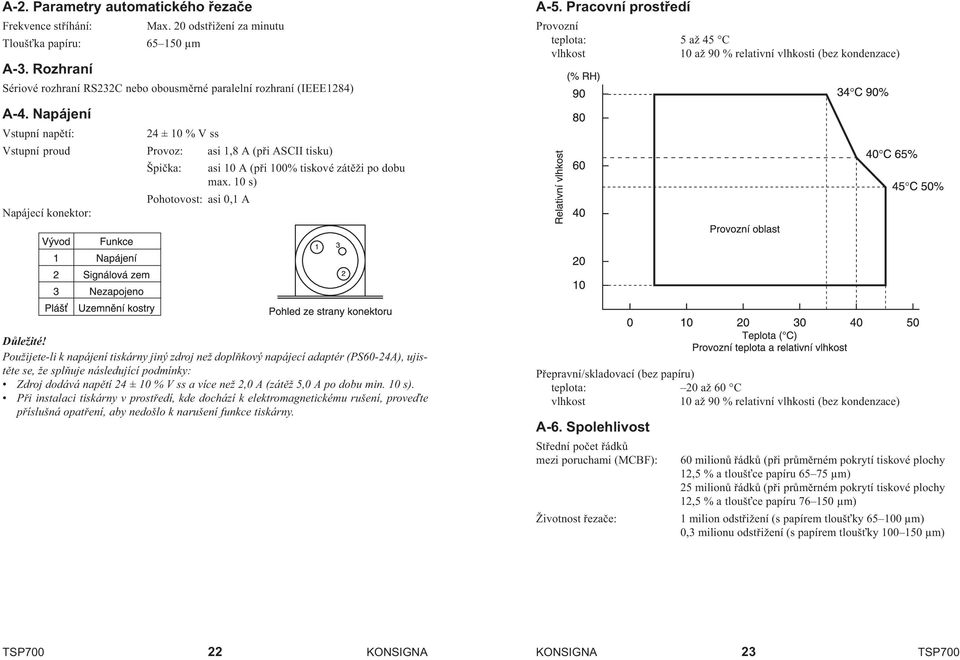

12 A-2. Parametry automatického øezaèe Frekvence støíhání: Max. 20 odstøižení za minutu Tlouš ka papíru: µm A-3. Rozhraní Sériové rozhraní RS232C nebo obousmìrné paralelní rozhraní (IEEE1284) A-5. Pracovní prostøedí Provozní teplota: 5 až 45 C vlhkost 10 až 90 % relativní vlhkosti (bez kondenzace) A-4. Napájení Vstupní napìtí: 24 ± 10 % V ss Vstupní proud Provoz: asi 1,8 A (pøi ASCII tisku) Špièka: asi 10 A (pøi 100% tiskové zátìži po dobu max. 10 s) Pohotovost: asi 0,1 A Napájecí konektor: Dùležité! Použijete-li k napájení tiskárny jiný zdroj než doplòkový napájecí adaptér (PS60-24A), ujistìte se, že splòuje následující podmínky: Zdroj dodává napìtí 24 ± 10 % V ss a více než 2,0 A (zátìž 5,0 A po dobu min. 10 s). Pøi instalaci tiskárny v prostøedí, kde dochází k elektromagnetickému rušení, proveïte pøíslušná opatøení, aby nedošlo k narušení funkce tiskárny. Pøepravní/skladovací (bez papíru) teplota: 20 až 60 C vlhkost 10 až 90 % relativní vlhkosti (bez kondenzace) A-6. Spolehlivost Støední poèet øádkù mezi poruchami (MCBF): Životnost øezaèe: 60 milionù øádkù (pøi prùmìrném pokrytí tiskové plochy 12,5 % a tlouš ce papíru µm) 25 milionù øádkù (pøi prùmìrném pokrytí tiskové plochy 12,5 % a tlouš ce papíru µm) 1 milion odstøižení (s papírem tlouš ky µm) 0,3 milionu odstøižení (s papírem tlouš ky µm) TSP KONSIGNA KONSIGNA 23 TSP700

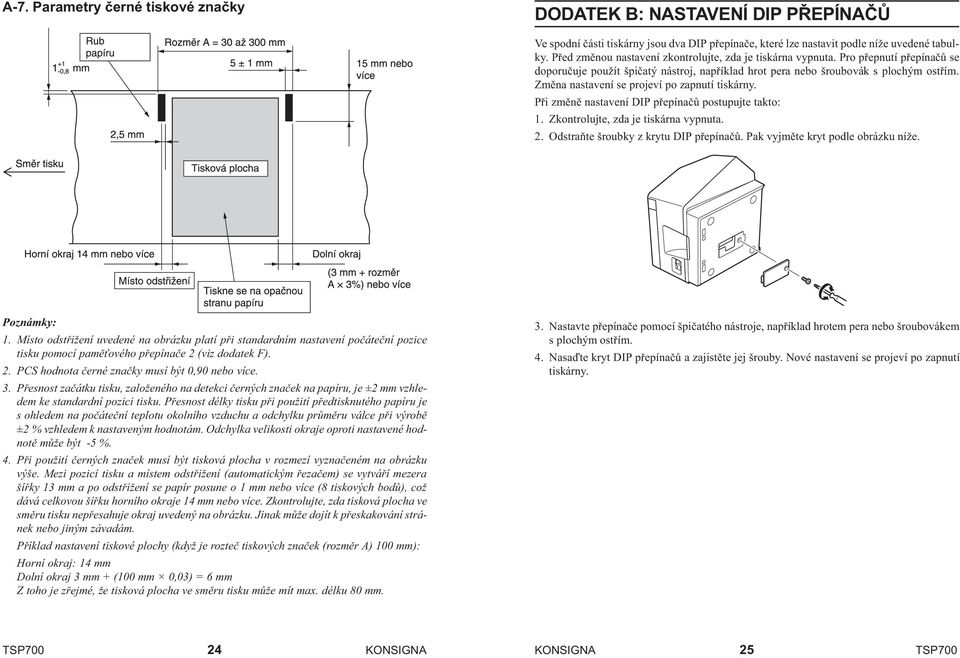

13 A-7. Parametry èerné tiskové znaèky DODATEK B: NASTAVENÍ DIP PØEPÍNAÈÙ Ve spodní èásti tiskárny jsou dva DIP pøepínaèe, které lze nastavit podle níže uvedené tabulky. Pøed zmìnou nastavení zkontrolujte, zda je tiskárna vypnuta. Pro pøepnutí pøepínaèù se doporuèuje použít špièatý nástroj, napøíklad hrot pera nebo šroubovák s plochým ostøím. Zmìna nastavení se projeví po zapnutí tiskárny. Pøi zmìnì nastavení DIP pøepínaèù postupujte takto: 1. Zkontrolujte, zda je tiskárna vypnuta. 2. Odstraòte šroubky z krytu DIP pøepínaèù. Pak vyjmìte kryt podle obrázku níže. Poznámky: 1. Místo odstøižení uvedené na obrázku platí pøi standardním nastavení poèáteèní pozice tisku pomocí pamì ového pøepínaèe 2 (viz dodatek F). 2. PCS hodnota èerné znaèky musí být 0,90 nebo více. 3. Pøesnost zaèátku tisku, založeného na detekci èerných znaèek na papíru, je ±2 mm vzhledem ke standardní pozici tisku. Pøesnost délky tisku pøi použití pøedtisknutého papíru je s ohledem na poèáteèní teplotu okolního vzduchu a odchylku prùmìru válce pøi výrobì ±2 % vzhledem k nastaveným hodnotám. Odchylka velikosti okraje oproti nastavené hodnotì mùže být -5 %. 4. Pøi použití èerných znaèek musí být tisková plocha v rozmezí vyznaèeném na obrázku výše. Mezi pozicí tisku a místem odstøižení (automatickým øezaèem) se vytváøí mezera šíøky 13 mm a po odstøižení se papír posune o 1 mm nebo více (8 tiskových bodù), což dává celkovou šíøku horního okraje 14 mm nebo více. Zkontrolujte, zda tisková plocha ve smìru tisku nepøesahuje okraj uvedený na obrázku. Jinak mùže dojít k pøeskakování stránek nebo jiným závadám. Pøíklad nastavení tiskové plochy (když je rozteè tiskových znaèek (rozmìr A) 100 mm): Horní okraj: 14 mm Dolní okraj 3 mm + (100 mm 0,03) = 6 mm Z toho je zøejmé, že tisková plocha ve smìru tisku mùže mít max. délku 80 mm. 3. Nastavte pøepínaèe pomocí špièatého nástroje, napøíklad hrotem pera nebo šroubovákem s plochým ostøím. 4. Nasaïte kryt DIP pøepínaèù a zajistìte jej šrouby. Nové nastavení se projeví po zapnutí tiskárny. TSP KONSIGNA KONSIGNA 25 TSP700

14 B-1. Paralelní rozhraní Pøepínaè 1 Pøepínaè 1-1 ZAP VYP Emulace pøíkazù Režim Star Režim ESC/POS Pøepínaè 2 Pøep. Funkce ZAP VYP Vždy zapnut Vždy ZAP Standardnì jsou všechny pøepínaèe 2 pøi výrobì nastaveny do polohy ZAP. Standardnì jsou všechny pøepínaèe 1 pøi výrobì nastaveny do polohy ZAP. Funkce pøepínaèù 1-2 až 1-8 se mìní podle režimu emulace pøíkazù, nastaveného pøepínaèem Režim Star Pøep. Funkce ZAP VYP 1-1 Emulace pøíkazù Vždy ZAP 1-2 Nemìl by se mìnit (mìl by být ZAP). 1-3 Nemìl by se mìnit (mìl by být ZAP). 1-4 Nastavení senzoru Ne Ano 1-5 Vývod 31 (INIT) resetovací signál Ano Ne 1-6 Zpùsob komunikace (handshaking) Offline nebo plný Plný vstupní (podmínky pro BUSY) vstupní buffer buffer 1-7 Automatické hlášení stavu Ne Ano 1-8 Nemìl by se mìnit (mìl by být ZAP). 2. Režim ESC/POS Pøep. Funkce ZAP VYP 1-1 Emulace pøíkazù Vždy VYP 1-2 Nastavení grafiky 203 DPI 180 DPI 1-3 Nemìl by se mìnit (mìl by být ZAP). 1-4 Nastavení senzoru Ne Ano 1-5 Vývod 31 (INIT) resetovací signál Ano Ne 1-6 Zpùsob komunikace (handshaking) Offline nebo plný Plný vstupní (podmínky pro BUSY) vstupní buffer buffer 1-7 Automatické hlášení stavu Ne Ano 1-8 Nemìl by se mìnit (mìl by být ZAP). TSP KONSIGNA KONSIGNA 27 TSP700

15 B-2. Sériové rozhraní Pøepínaè 1 Pøepínaè 1-1 ZAP VYP Emulace pøíkazù Režim Star Režim ESC/POS Pøepínaè 2 Pøep. Funkce ZAP VYP Vždy zapnut Vždy ZAP Standardnì jsou všechny pøepínaèe 2 pøi výrobì nastaveny do polohy ZAP. Standardnì jsou všechny pøepínaèe 1 pøi výrobì nastaveny do polohy ZAP. Funkce pøepínaèù 1-2 až 1-8 se mìní podle režimu emulace pøíkazù, nastaveného pøepínaèem Režim Star Pøep. Funkce ZAP VYP 1-1 Emulace pøíkazù Vždy ZAP 1-2 Nemìl by se mìnit (mìl by být ZAP). 1-3 Nemìl by se mìnit (mìl by být ZAP). 1-4 Nastavení senzoru Ne Ano 1-5 Nemìl by se mìnit (mìl by být ZAP) 1-6 Zpùsob komunikace (handshaking) Offline nebo plný Plný vstupní (podmínky pro BUSY) vstupní buffer buffer 1-7 Automatické hlášení stavu Ne Ano 1-8 Nemìl by se mìnit (mìl by být ZAP). 2. Režim ESC/POS Pøep. Funkce ZAP VYP 1-1 Emulace pøíkazù Vždy VYP 1-2 Nastavení grafiky 203 DPI 180 DPI 1-3 Nemìl by se mìnit (mìl by být ZAP). 1-4 Nastavení senzoru Ne Ano 1-5 Nemìl by se mìnit (mìl by být ZAP) 1-6 Zpùsob komunikace (handshaking) Offline nebo plný Plný vstupní (podmínky pro BUSY) vstupní buffer buffer 1-7 Automatické hlášení stavu Ne Ano 1-8 Nemìl by se mìnit (mìl by být ZAP) TSP KONSIGNA KONSIGNA 29 TSP700

16 Postup pro nastavení DIP pøepínaèe 3: 1. Vypnìte tiskárny a všechna zaøízení, která jsou k ní pøipojena. 2. Odšroubujte 2 šroubky. 3. Vyjmìte desku sériového rozhraní. 4. Zmìòte nastavení DIP pøepínaèù. 5. Vložte desku sériového rozhraní nazpìt a zajistìte ji šrouby. 6. Zapnìte tiskárnu a všechna pøipojená zaøízení. Standardnì jsou všechny pøepínaèe (kromì 7 a 8) pøi výrobì nastaveny do polohy ZAP. Pøep. Funkce ZAP VYP 3-1 Rychlost pøenosu (viz tabulka níže) 3-2 Rychlost pøenosu (viz tabulka níže) 3-3 Délka dat 8 bitù 7 bitù 3-4 Kontrola parity Ne Ano 3-5 Parita Lichá Sudá 3-6 Zpùsob komunikace (handshake) DTR XON/XOFF 3-7 Nemìl by se mìnit (mìl by být VYP) 3-8 Nemìl by se mìnit (mìl by být VYP) Rychlost pøenosu Pøep. 3-1 Pøep b/s VYP ZAP 9600 b/s ZAP ZAP b/s ZAP VYP DODATEK C: PARALELNÍ ROZHRANÍ Obousmìrné paralelní rozhraní je kompatibilní s režimem IEEE1284, pùlbytovým režimem a bytovým režimem. Podrobnosti viz samostatná programátorská pøíruèka. Signály v jednotlivých režimech Vývod Smìr Signál v kompa- Signál pùlbyto- Signál bytovém tibilním režimu vém režimu režimu 1 Vst. nstrobe Host Clock Host Clock 2 Vst./Výst. Data0 Data0 Data0 3 Vst./Výst. Data1 Data1 Data1 4 Vst./Výst. Data2 Data2 Data2 5 Vst./Výst. Data3 Data3 Data3 6 Vst./Výst. Data4 Data4 Data4 7 Vst./Výst. Data5 Data5 Data5 8 Vst./Výst. Data6 Data6 Data6 9 Vst./Výst. Data7 Data7 Data7 10 Výst. nack PtrClk PtrClk 11 Výst. Busy PtrBusy/Data3,7 PtrBusy 12 Výst. PError AckDataReq/Data2,6 AckDataReq 13 Výst. Select Xflag/Data1,5 Xflag 14 HostBusy HostBusy Signálová zem Signálová zem Signálová zem 17 Zem zaøízení Zem zaøízení Zem zaøízení 18 Výst. +5 V +5 V +5 V Zpìtný vodiè páru Zpìtný vodiè páru Zpìtný vodiè páru 31 Vst. ninit ninit ninit 32 Výst. nfault ndataavail/data0,4 ndataavail 33 Externí zem Vst. nselectin 1284Active 1284Active Konektor paralelního rozhraní (strana tiskárny) Tento konektor odpovídá konektoru Amphenol TSP KONSIGNA KONSIGNA 31 TSP700

17 DODATEK D: SÉRIOVÉ ROZHRANÍ D-1. Konektor RS-232C Vývod 25 kon- 9 kon- Signál Smìr Funkce taktù taktù 1 F-GND Uzemnìní kostry 2 3 TXD Výstup Vysílání dat 3 2 RXD Vstup Pøíjem dat 4 7 RTS Výstup Stejný jako DTR 5 8 CTS Vstup Stav tohoto signálu se nezjiš uje. 6 6 DSR Vstup Režim STAR Stav tohoto signálu se nezjiš uje. Režim ESC/POS V režimu DTR/DSR indikuje, zda je možný pøíjem dat od hostitele. log. 0: pøíjem povolen / log. 1: pøíjem blokován (s výjimkou pøenosu dat podle DLE EOT a GS) V režimu XON/XOFF se tento signál nesleduje. 7 S-GND Signálová zem NC Nepoužito 13 5 S-GND Signálová zem 14 FAULT Výstup Režim STAR Tiskárna nastavuje tento signál na log. 1, aby indikovala chybový stav (závada zaøízení, konec papíru, atd.) Režim ESC/POS Stav tohoto signálu se nezjiš uje Nepoužito 20 4 DTR Výstup Režim STAR Indikuje, zda je možný pøíjem dat od hostitele. 1. Komunikaèní režim DTR/DSR Log. 0 když je pøíjem možný 2. Komunikaèní režim XON/XOFF Vždy log. 0 kromì tìchto stavù: Doba mezi resetem a možností komunikace. Bìhem autotestu a nastavení zarovnání bodù Režim ESC/POS Indikuje, zda je povolen nebo blokován pøíjem dat od hostitele. Vývod 25 kon- 9 kon- Signál Smìr Funkce taktù taktù 1. Komunikaèní režim DTR/DSR Tento signál indikuje, zda je tiskárna v èinnosti. Log. 0 indikuje, že je tiskárna pøipravena pøijímat data, log. 1 indikuje, že je tiskárna zaneprázdnìna jinou èinností (BUSY). Podmínky stavu BUSY lze mìnit pøepínaèem 1-6 takto: Stav tiskárny Pøepínaè 1-6 VYP ZAP 1. Bìhem doby od zapnutí tiskárny (vèetnì resetování pøes rozhraní) až do doby, BUSY BUSY kdy je tiskárna pøipravena pøijímat data. 2. Bìhem zkušebního tisku. BUSY BUSY 3. Pøi otevøeném krytu. BUSY 4. Pøi zastavení tisku, když BUSY dojde papír. 5. Bìhem makra zajiš ujícího BUSY pohotovostní stav. 6. Když nastane chyba BUSY 7. Pøi zaplnìní vstupního BUSY BUSY bufferu. Komunikaèní režim XON/XOFF Vždy log. 0 kromì tìchto stavù: Doba mezi resetem a možností komunikace. Bìhem autotestu NC Nepoužito 25 INIT Vstup Stav signálu se nezjiš uje. Konektor D-sub 25 kontaktù Konektor D-sub 9 kontaktù TSP KONSIGNA KONSIGNA 33 TSP700

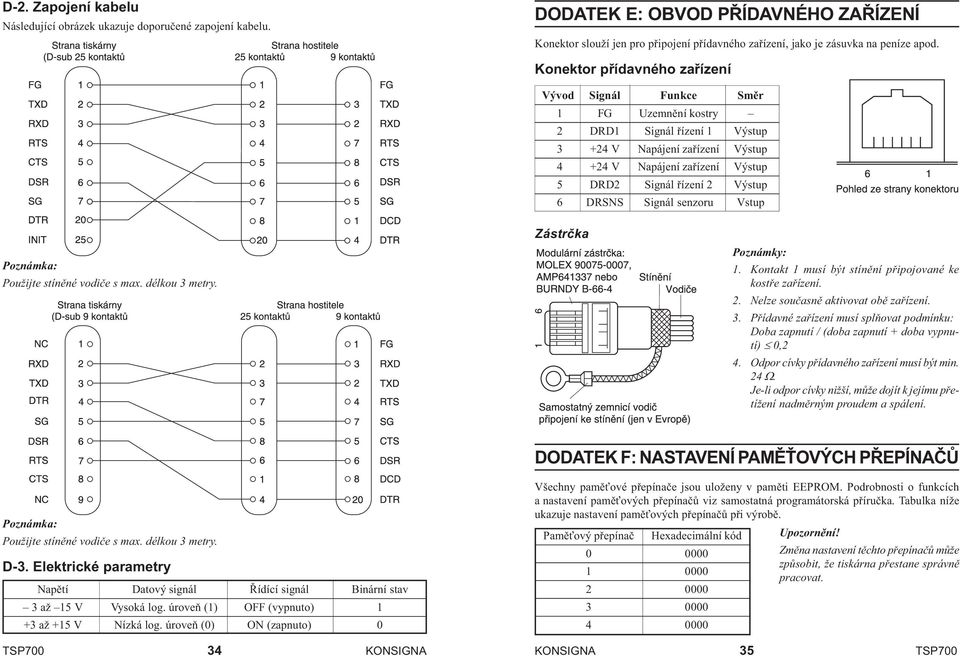

18 D-2. Zapojení kabelu Následující obrázek ukazuje doporuèené zapojení kabelu. DODATEK E: OBVOD PØÍDAVNÉHO ZAØÍZENÍ Konektor slouží jen pro pøipojení pøídavného zaøízení, jako je zásuvka na peníze apod. Konektor pøídavného zaøízení Vývod Signál Funkce Smìr 1 FG Uzemnìní kostry 2 DRD1 Signál øízení 1 Výstup V Napájení zaøízení Výstup V Napájení zaøízení Výstup 5 DRD2 Signál øízení 2 Výstup 6 DRSNS Signál senzoru Vstup Použijte stínìné vodièe s max. délkou 3 metry. Zástrèka Poznámky: 1. Kontakt 1 musí být stínìní pøipojované ke kostøe zaøízení. 2. Nelze souèasnì aktivovat obì zaøízení. 3. Pøídavné zaøízení musí splòovat podmínku: Doba zapnutí / (doba zapnutí + doba vypnutí) 0,2 4. Odpor cívky pøídavného zaøízení musí být min. 24 W. Je-li odpor cívky nižší, mùže dojít k jejímu pøetížení nadmìrným proudem a spálení. DODATEK F: NASTAVENÍ PAMÌ OVÝCH PØEPÍNAÈÙ Použijte stínìné vodièe s max. délkou 3 metry. D-3. Elektrické parametry Napìtí Datový signál Øídící signál Binární stav 3 až 15 V Vysoká log. úroveò (1) OFF (vypnuto) 1 +3 až +15 V Nízká log. úroveò (0) ON (zapnuto) 0 Všechny pamì ové pøepínaèe jsou uloženy v pamìti EEPROM. Podrobnosti o funkcích a nastavení pamì ových pøepínaèù viz samostatná programátorská pøíruèka. Tabulka níže ukazuje nastavení pamì ových pøepínaèù pøi výrobì. Pamì ový pøepínaè Hexadecimální kód Upozornìní! Zmìna nastavení tìchto pøepínaèù mùže zpùsobit, že tiskárna pøestane správnì pracovat TSP KONSIGNA KONSIGNA 35 TSP700
