1 Měření zákalu Sledování kvality měřením zákalu Při sledování kvality je měřená hodnota zákalu v mnoha případech parametrem se silnou vypovídací schopností. To platí pro úpravu pitných a odpadních vod, pro výrobu nápojů a v oblasti chemie od galvanoven až po petrochemický průmysl. Nerozpuštěné pevné látky v kapalině jako řasy, kal, mikroby a jiné částice pohlcují a rozptylují dopadající světlo. Se stoupajícím počtem částic se zvyšuje stupeň zákalu i pro naše oči. Tvar, velikost a poměrné zastoupení částic ovlivňují stupeň zákalu. Při měření zákalu bylo dříve jednoduše měřeno světlo prošlé kapalinou. Měření rozptýleného světla pod úhlem 90 však, speciálně v nízkém rozsahu měření, převážilo a dnes je to světově uznávaná technika měření. Měřicí přístroje, které používají tuto metodu, se také označují jako nefelometry. Měření zákalu Velmi přesné standardy *) AQA funkce DIN/ISO + US EPA *) Aplikované polymerové AMCO Clear standardy mají návaznost na formazin a jsou primárními standardy podle US EPA. Proti formazinovým standardům jsou díky přesnosti přípravy a stability v roztoku podstatně preciznější pro kalibraci, a tím pro výsledky měření. Existují různé typy přístrojů, které se rozlišují především podle jejich zdroje světla. Pro měření podle normy ISO 7027 / DIN (EN ISO 7027) je předepsán infračervený zdroj světla s vlnovou délkou 860 nm. Standardní metody pro rozbory vod a odpadních vod specifikují wolframový širokopásmový světelný zdroj ( bílé světlo ). Jaký zdroj světla zvolit - infračervené (IR), nebo bílé světlo (wolframová lampa)? S infračerveným IR zdrojem světla se minimalizuje, popř. úplně eliminuje vliv zabarvení roztoku, protože při vlnové délce 860 nm nedochází prakticky k žádné absorpci světla. Na druhé straně je poněkud snížen práh citlivosti vůči malým částicím, které obecně při této vlnové délce vykazují menší rozptyl světla. 140 WTW, meracia a analytická technika, s. r. o. ČSA anská ystrica tel.: (048) fax: (048) info@wtw.sk

2 / Zákaloměry ílé světlo má vyšší citlivost vůči malým částicím, vlastní zabarvení roztoku se naopak jako rušivý faktor projevuje silněji. IR měření je podle normy DIN ISO, měření s bílým světlem podle US EPA. Měření s rozptylem, nebo průchodem světla? Nefelometrické měření rozptýleného světla pod úhlem 90 o je výhodnější při nízkých hodnotách zákalu. Naproti tomu postup s procházejícím světlem je vhodný pro střední a vysoké hodnoty zákalu, kdy se vzrůstajícím zakalením se zvyšuje efekt rozptylu světla a stínu mezi částicemi. Úbytek intenzity procházejícího světla zde dává přesnější výsledky zákalu než měření rozptylu světla pod úhlem 90 o. Především laboratorní zákaloměry určené pro měření vysokých hodnot zákalu jsou vybaveny pro volbu z více měřicích metod. NOVÉ!! ProCheck-S tuhé validační standardy Pro rychlou a pohodlnou kontrolu stability primární kalibrace zákaloměru uvnitř časového intervalu mezi pravidelnými kalibracemi. Tuhé validační standardy mohu být používány kdykoliv po více let. ProCheck Low NTU Value (< 1 NTU) pro pitné vody ProCheck Mid NTU Value ( 7 NTU) pro aplikace ve vyšším rozsahu měření Typické hodnoty zákalu různých kapalin Kapalina NTU Deionizovaná voda 0,02 Pitná voda 0, ,5 Studniční voda 0, Voda (nečištěná) Zcezovaná voda (papírenský průmysl) Důležité: Protože se u zákalu měří malé částice, pohybující se ve vznosu, vyskytují se výkyvy měřených hodnot. Aby se získaly co nejreprezentativnější výsledky, musí se dodržovat následující: Okamžité měření vzorku, dokud se částice neodsadí Stabilní provozní teplota lampy Zamezení kondenzace vlhkosti na stěnách kyvet Označení pozice kyvet se standardy, aby se vyloučil vliv nehomogenity skla Low NTU Value Mid NTU Value ProCheck-S v kufříku s příslušenstvím Leitfähigkeit Sauerstoff ISE Redox ph Parameter Parametry ISE Redox ph Multiparametry Konduktivita Multiparameter Rozpuštěný kyslík Oblasti použití měření zákalu Oblast nasazení Turb 355 T/IR Turb 430 IR/T Turb 550/Turb 550 IR Turb 555/Turb 555 IR Mobilní nasazení pro Mobilní nasazení pro Rutinní přístroj pro odpadní vody, všechny vody, včetně všechny aplikace povrchové vody pitných, vinařský průmysl, v laboratoři, také pro a podzemní vody procesní kontrolu pitnou vodu Laboratorní provoz: Volitelně s LabStation Precizní měřicí přístroj pro rutinní a přesná měření v laboratoři, mj. ke kontrole kvality obtížných vzorků a pro vysoké rozsahy měření Zdroj světla Wolfram/IR LED Wolfram/IR LED Wolfram/IR LED Wolfram/IR LED Rozsah měření NTU/FNU NTU/FNU NTU/FNU NTU/FNU/FAU Kalibrace Automatická 1 až 3bodová Automatická 1 až 3bodová Automatická 1 až 3bodová Automatická 1 až 5bodová Zvláštní funkce Přenosný přístroj do terénu Přenosný přístroj do terénu Kalibrační interval Kalibrační dokumentace Paměť měřených hodnot Volitelně: LabStation, LSData AQA Průtočné měření (beztlakové) AQA s ochranou heslem, Poměrová metoda pro redukci rušivých vlivů, transmitance, Průtočné měření (beztlakové / nebo 4 bar) é Software/ Keimzählung Počítač Zákaloměry/ Trübung Photometer Fotometrie S/Zehrung SK Datalogger/ Datalogery/ Drucker kolonií Refraktometry /respirometrie průtok+hladina/ Flow + Level multiparametrické WTW, měřicí a analytická technika, s. r. o. Dopraváků 749/ Praha 8 tel.: fax: info@wtwcz.com 141

3 Laboratorní měřiče zákalu Turb 550 / Turb 550 IR Rozsah měření 0, NTU, automatické přepínání měřicího rozsahu AutoRange Automatická 1 až 3bodová kalibrace Průtočné měření Profesionální měřič zákalu do 1000 NTU Laboratorní měřiče zákalu pro nefelometrické měření s automatickou 1 až 3bodovou kalibrací a se sledováním kalibračních intervalů. Automatický výběr měřicího rozsahu v rozmezí 1000 NTU. Pro porovnání lze na 2řádkovém displeji zobrazovat aktuální a předchozí naměřenou hodnotu. Rozsah dodávky zahrnuje, vedle přístroje s vloženým zkráceným návodem k obsluze, 3 prázdné kyvety a 3 sekundární standardy (0,0210,01000 NTU, AMCO Clear -standardy s aprobací také pro pitné vody podle EN ISO 7027, popř. jako primární standardy podle US EPA). Pro průtočné měření je k dispozici beztlakový kyvetový nástavec (volitelné příslušenství). Turb 555 / Turb 555 IR Rozsah měření 0, NTU, automatické přepínání měřicího rozsahu s AutoRange funkcí Automatická 1 až 5bodová kalibrace Ukazatel měřené hodnoty v jednotkách: NTU EC FNU, FAU (Turb 555 IR) Nephelos (Turb 555) Průtočné měření 142 Profesionální měřič zákalu do NTU a univerzální laboratorní použití Vysoce přesný laboratorní měřič zákalu s velkým rozsahem měření od 0,0001 do NTU (automatické přepínání měřicích rozsahů) pro všechny aplikace měření zákalu: Od měření nejčistších a pitných vod přes zajišťování kvality při výrobě nápojů až po kontrolu odpadních vod. Měřicí systém se 4 detektory dovoluje nejenom nefelome- trická (90 rozptyl světla) a transmitanční měření, nýbrž také poměrová měření (Ratio-methode), která redukují rušivé efekty rozptýleného světla a zabarvení vzorku. Obsáhlé AQA funkce, např. sledování kalibračních intervalů nebo číselné heslo pro přístup do kalibrace a nastavení přístroje, splňují požadavky zabezpečení kvality cílených hodnot měření a udávají se také v dokumentaci naměřených výsledků. WTW, meracia a analytická technika, s. r. o. ČSA anská ystrica tel.: (048) fax: (048) info@wtw.sk

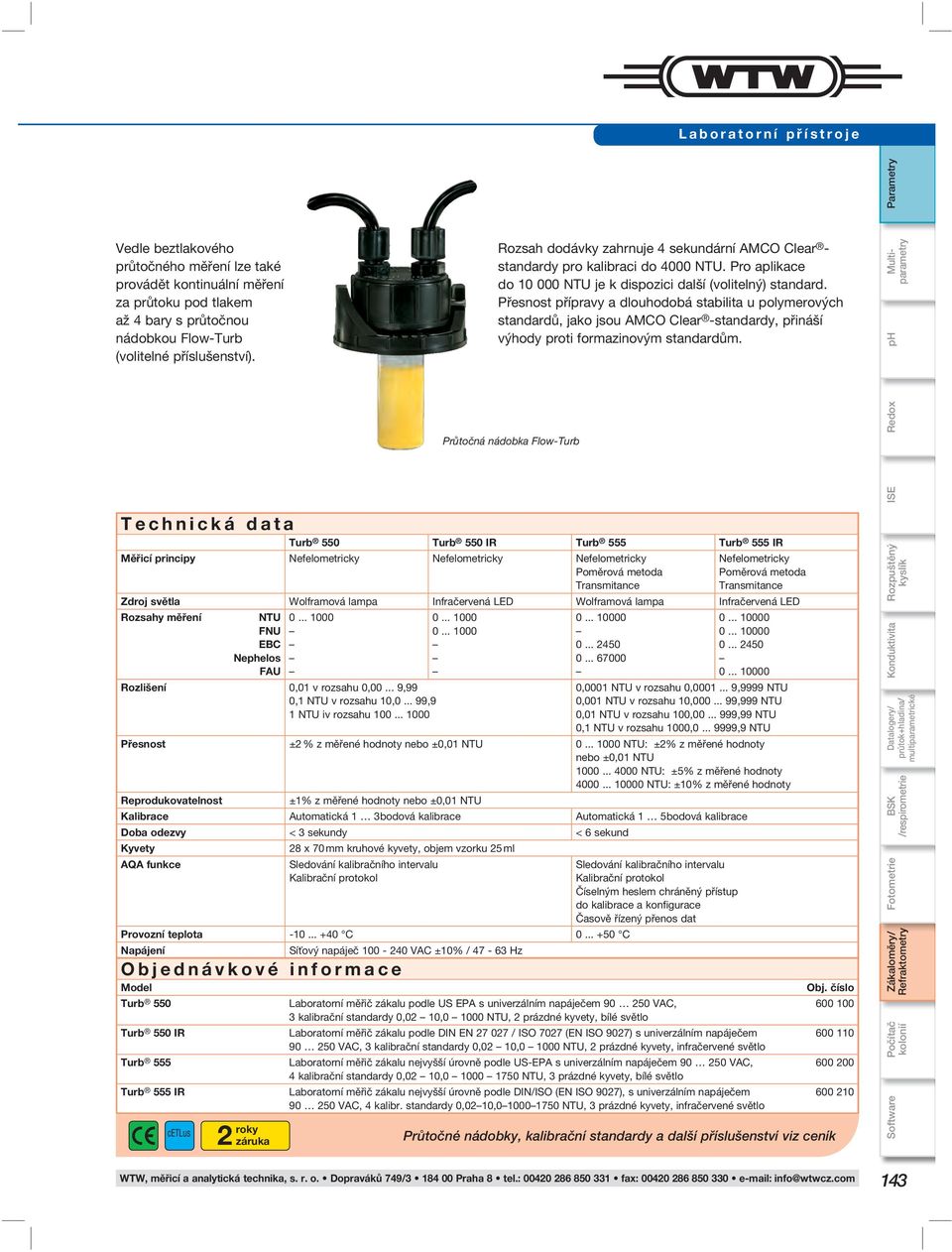

4 / Laboratorní přístroje Vedle beztlakového průtočného měření lze také provádět kontinuální měření za průtoku pod tlakem až 4 bary s průtočnou nádobkou Flow-Turb (volitelné příslušenství). cetlus 2 roky záruka Průtočná nádobka Flow-Turb Technická data Turb 550 Turb 550 IR Turb 555 Turb 555 IR Měřicí principy Nefelometricky Nefelometricky Nefelometricky Poměrová metoda Transmitance Nefelometricky Poměrová metoda Transmitance Zdroj světla Wolframová lampa Infračervená LED Wolframová lampa Infračervená LED Rozsahy měření NTU FNU EC Nephelos FAU Rozlišení 0,01 v rozsahu 0, ,99 NTU v rozsahu 10, ,9 1 NTU iv rozsahu ,0001 NTU v rozsahu 0, ,9999 NTU 0,001 NTU v rozsahu 10, ,999 NTU 0,01 NTU v rozsahu 100, ,99 NTU NTU v rozsahu 1000, ,9 NTU Přesnost ±2 % z měřené hodnoty nebo ±0,01 NTU NTU: ±2% z měřené hodnoty nebo ±0,01 NTU NTU: ±5% z měřené hodnoty NTU: ±10% z měřené hodnoty Reprodukovatelnost ±1% z měřené hodnoty nebo ±0,01 NTU Kalibrace Automatická 1 3bodová kalibrace Automatická 1 5bodová kalibrace Doba odezvy < 3 sekundy < 6 sekund Kyvety 28 x 70 mm kruhové kyvety, objem vzorku 25 ml AQA funkce Sledování kalibračního intervalu Kalibrační protokol Provozní teplota C C Napájení Síťový napáječ VAC ±10% / Hz Objednávkové informace Model Turb 550 Turb 550 IR Turb 555 Turb 555 IR Rozsah dodávky zahrnuje 4 sekundární AMCO Clear - standardy pro kalibraci do 4000 NTU. Pro aplikace do NTU je k dispozici další (volitelný) standard. Přesnost přípravy a dlouhodobá stabilita u polymerových standardů, jako jsou AMCO Clear -standardy, přináší výhody proti formazinovým standardům. Sledování kalibračního intervalu Kalibrační protokol Číselným heslem chráněný přístup do kalibrace a konfigurace Časově řízený přenos dat Laboratorní měřič zákalu podle US EPA s univerzálním napáječem VAC, 3 kalibrační standardy 0,02 10, NTU, 2 prázdné kyvety, bílé světlo Laboratorní měřič zákalu podle DIN EN / ISO 7027 (EN ISO 9027) s univerzálním napáječem VAC, 3 kalibrační standardy 0,02 10, NTU, 2 prázdné kyvety, infračervené světlo Laboratorní měřič zákalu nejvyšší úrovně podle US-EPA s univerzálním napáječem VAC, 4 kalibrační standardy 0,02 10, NTU, 3 prázdné kyvety, bílé světlo Laboratorní měřič zákalu nejvyšší úrovně podle DIN/ISO (EN ISO 9027), s univerzálním napáječem VAC, 4 kalibr. standardy 0,0210, NTU, 3 prázdné kyvety, infračervené světlo Obj. číslo Průtočné nádobky, kalibrační standardy a další příslušenství viz ceník Leitfähigkeit Sauerstoff ISE Redox ph Parameter Parametry ISE Redox ph Multiparametry Konduktivita Multiparameter Rozpuštěný kyslík é Software/ Keimzählung Počítač Zákaloměry/ Trübung Photometer Fotometrie S/Zehrung SK Datalogger/ Datalogery/ Drucker kolonií Refraktometry /respirometrie průtok+hladina/ Flow + Level multiparametrické WTW, měřicí a analytická technika, s. r. o. Dopraváků 749/ Praha 8 tel.: fax: info@wtwcz.com 143

5 Přenosné měřiče zákalu Turb 430 IR / Turb 430 T Rozptyl světla podle Pharmacopoeia 5.0 Multifunkční LabStation GLP/AQA odpovídající dokumentace Mobilní měření zákalu s vysokou přesností a laboratorním komfortem Se zákaloměry Turb 430 T nebo Turb 430 IR si lze nyní vybrat aplikačně, nebo normě odpovídající nefelometrickou metodu s rozptylem světla 90 o : Turb 430 IR splňuje požadavky podle DIN EN 27027/EN ISO 7027, Turb 430 T požadavky podle US EPA Rozsah měření od 0 do 1100 NTU/FNU s automatickým přepínáním. Exaktní měření v nízkých rozsazích, např. u pitné vody, je zcela bezproblémové! Zákalová laboratoř na cesty SETy pro Turb 430 IR/T Měření a automatická 3bodová kalibrace probíhají s pomocí jasných vysvětlujících pokynů z menu na displeji, které vedou i nezkušenou obsluhu ke správným výsledkům měření. Kalibrace se provádí s AMCO Clear standardy (0,02 10, NTU). Až 1000 datových vět včetně identifikačního čísla lze uložit a později GLP konformně přes LabStation s pomocí výkonného programu LSdata přenést do PC a zpracovat (viz strana 122). Zajištění kvality naměřených výsledků podporuje také nastavitelný interval kalibrace s dokumentací. K dispozici není jen mobilní přístroj, samotný nebo v praktické kufříkové soupravě, nýbrž je k dispozici také malá laboratoř pro aplikace do 1100 NTU/FNU s optimální správou dat Volitelně: Samostatný přístroj, SET s LSData, příslušenství (viz ceník). 144 WTW, meracia a analytická technika, s. r. o. ČSA anská ystrica tel.: (048) fax: (048) info@wtw.sk

6 Přenosné přístroje Turb 355 T / Turb 355 IR NTU/FNU Jednoduchá obsluha Do ruky Malý přenosný měřič zákalu pro kontrolní účely ateriový přenosný měřič zákalu s infračervenou LED (860 nm) pro nefelometrické měření podle ISO 7027 / DIN EN (EN ISO 7027), nebo ve variantě s bílým světlem s wolframovou lampou podle US EPA. Technická data Turb 430 IR / Turb 430 T Turb 430 IR / Turb 430 T: IP 67 cetlus 2 roky záruka Turb 355 T / Turb 355 IR: IP 67 2 roky záruka Do ruky, lehký a nejjednoduší na obsluhu Přístroje Turb 355 IR/T se dodávají v soupravách v malém kufříku, které obsahují všechno nutné příslušenství (kalibrační standardy 0,02 10,0 a 1000 NTU, prázdné kyvety a baterie). Přístroj pracuje se 4 MICRO (AAA) alkalicko-manganovými bateriemi. Turb 355 T / 355 IR Měřicí principy Nefelometrický (rozptyl světla 90 ) Nefelometrický (rozptyl světla 90 ) Zdroj světla IR LED / Wolframová lampa Wolframová lampa / IR LED Rozsahy měření NTU FNU / Rozlišení 0,01 v rozsahu 0,00 9,99 v rozsahu 10,0 99,9 1 v rozsahu ,01 NTU v rozsahu 1 9,99 NTU v rozsahu 10, ,9 1 NTU v rozsahu Přesnost ±0,01 NTU nebo ±2% z měřené hodnoty ±2% z měřené hodnoty nebo ±0,01 NTU Poslední desetinné místo v rozsahu NTU ±3% z měřené hodnoty v rozsahu NTU Reprodukovatelnost < 0,5% z měřené hodnoty nebo ±0,01 NTU/FNU ±1% z měřené hodnoty nebo ±0,05 NTU/FNU Kalibrace Automatická 3bodová kalibrace Automatická 1 3bodová kalibrace Doba odezvy cca 3 sekundy (IR) / cca 7 sekund (T) 14 sekund Kyvety 28 x 60 mm kruhové kyvety, objem vzorku 20 ml 25 x 45 mm, 15 ml objem vzorku Rozhraní RS 232, US přes adaptér Zvláštní funkce Kalibrační protokol ano Paměť měř. hodnot 1000 RS 232 ano Datum/hodiny ano Vyhodnocení dat ano Dobíjecí baterie volitelně Provozní teplota C C Napájení 4 Mignon (AA) pro cca 3000 měření 4 MICRO (AAA) alkalicko-manganové baterie, dostačující pro více než 1500 měření Objednávkové informace Model Turb 355 IR Přenosný měřič zákalu v profikufříku podle ISO 7027 / DIN EN (EN ISO 7027), včetně 4 MICRO (AAA) alkalicko-manganových baterií, 3 kalibrační standardy 0,02 10, NTU a 2 prázdné kyvety Obj. číslo Turb 355 T Jako Turb 355 IR, ale s wolframovou lampou s bílým světlem podle US EPA Turb 430 IR Přenosný měřič zákalu pro nefelometrické měření (rozptyl světla 90 ) podle DIN EN (EN ISO 7027), včetně kalibrační sady (0,02 10, NTU), 2 prázdných kyvet, čisticí utěrky, baterií (4 AA Mignon), vhodný pro pitnou vodu (viz také volitelné příslušenství) Turb 430 T Přenosný měřič zákalu pro nefelometrické měření (rozptyl světla 90 ) podle US EPA 180.1, včetně kalibrační sady (0,02 10, NTU), 2 prázdných kyvet, čisticí utěrky, baterií (4 AA Mignon), vhodný pro pitnou vodu (viz také volitelné příslušenství) Volitelné příslušenství LabStation, sada dobíjecích baterií, jako SET, LSdata (v SETu nebo samostatně) viz ceník Leitfähigkeit Sauerstoff ISE Redox ph Parameter Parametry ISE Redox ph Multiparametry Konduktivita Multiparameter Rozpuštěný kyslík Software/ Keimzählung Počítač Zákaloměry/ Trübung Photometer Fotometrie S/Zehrung SK Datalogger/ Datalogery/ Drucker kolonií Refraktometry /respirometrie e průtok+hladina/ Flow + Level multiparametrické WTW, měřicí a analytická technika, s. r. o. Dopraváků 749/ Praha 8 tel.: fax: info@wtwcz.com 145

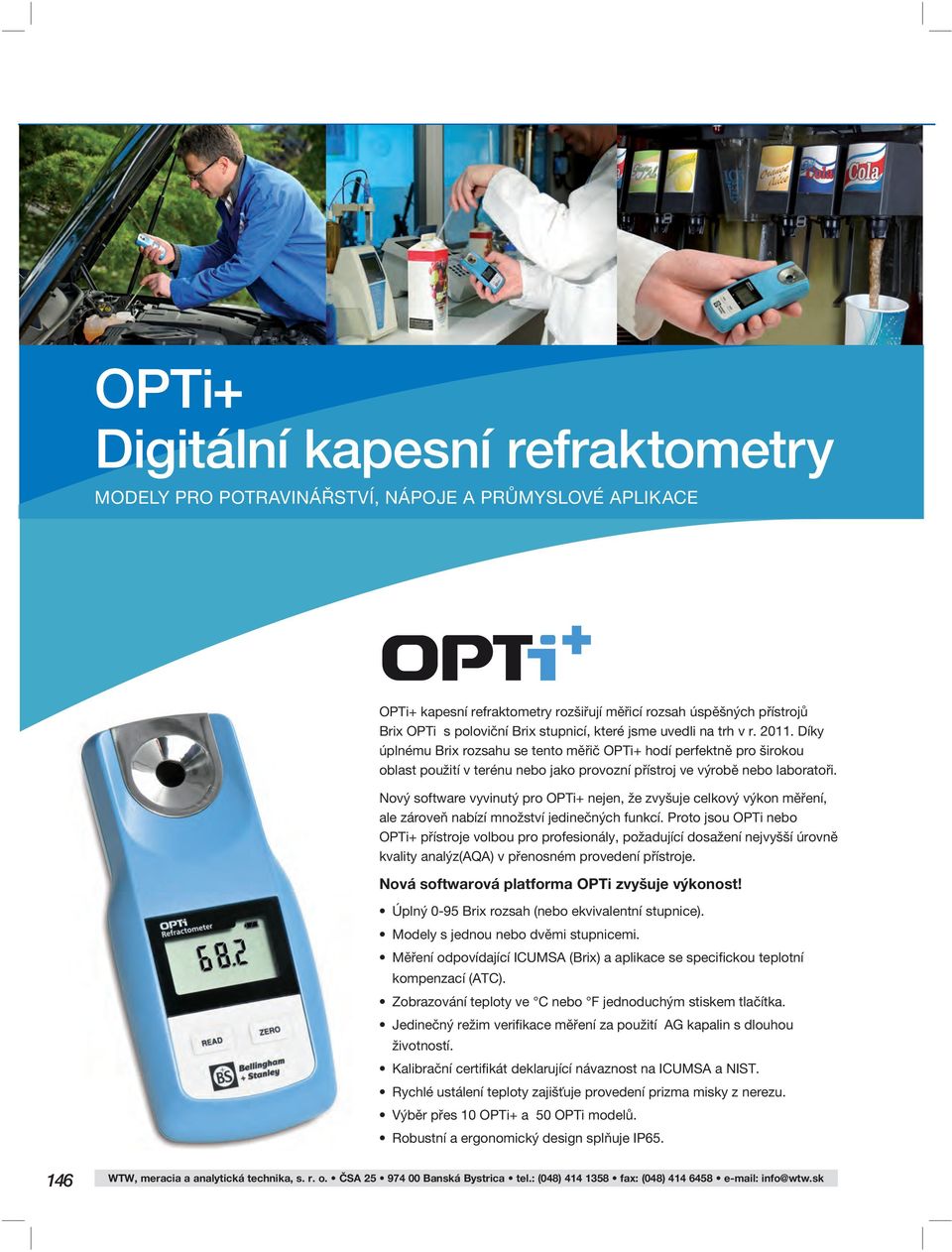

7 OPTi+ Digitální kapesní refraktometry MODELY PRO POTRAVINÁŘSTVÍ, NÁPOJE A PRŮMYSLOVÉ APLIKACE OPTi+ kapesní refraktometry rozšiřují měřicí rozsah úspěšných přístrojů rix OPTi s poloviční rix stupnicí, které jsme uvedli na trh v r Díky úplnému rix rozsahu se tento měřič OPTi+ hodí perfektně pro širokou oblast použití v terénu nebo jako provozní přístroj ve výrobě nebo laboratoři. Nový software vyvinutý pro OPTi+ nejen, že zvyšuje celkový výkon měření, ale zároveň nabízí množství jedinečných funkcí. Proto jsou OPTi nebo OPTi+ přístroje volbou pro profesionály, požadující dosažení nejvyšší úrovně kvality analýz(aqa) v přenosném provedení přístroje. Nová softwarová platforma OPTi zvyšuje výkonost! Úplný rix rozsah (nebo ekvivalentní stupnice). Modely s jednou nebo dvěmi stupnicemi. Měření odpovídající ICUMSA (rix) a aplikace se specifickou teplotní kompenzací (ATC). Zobrazování teploty ve C nebo F jednoduchým stiskem tlačítka. Jedinečný režim verifikace měření za použití AG kapalin s dlouhou životností. Kalibrační certifikát deklarující návaznost na ICUMSA a NIST. Rychlé ustálení teploty zajišťuje provedení prizma misky z nerezu. Výběr přes 10 OPTi+ a 50 OPTi modelů. Robustní a ergonomický design splňuje IP WTW, meracia a analytická technika, s. r. o. ČSA anská ystrica tel.: (048) fax: (048) info@wtw.sk

8 / Přenosné refraktometry 55mm OPTi+ Digitální ruční refraktometry 120mm 35mm NOVÉ Všeobecné parametry Rozlišení (rix/ri) Přesnost (rix / RI) Teplotní kompenzace (ATC) Okolní teplota 5-40 C Životnost baterie / 0,0001 (ev. odpovídající rozsahu) +/- 0,2 / 0,0001 (ev. odpovídající rozsahu) ICUMSA / dle aplikace / bez 10,000 zobrazení údajů (2 x AAA/LR03) NOVÉ VODA OPTi+ modely s jednou stupnicí Kód Typ Stupnice Rozsah Rozlišení Přesnost ATC 38-A1 rix 95+ Cukr % ( rix) 38-A2 RI 1,54+ Refr. index (RI ) 1,33-1,54 0,0001 ±0, H1 HFCS HFCS 38-H2 HFCS H3 HFCS HFCS 38-8 rix 95+ NTC Cukr % ( rix) bez 38-9 RI NTC Refr. index (RI ) 1,33-1,54 0,0001 0,0003 ± bez OPTi+ modely s duální stupnicí Kód Typ Stupnice Rozsah Rozlišení Přesnost ATC 38-A3 rix 95/med+ A 38-1 rix 95/RI A 38-H4 HFCS 42/55+ A 38-H5 HFCS 55/90+ A 38-H6 rix 95/HFCS 42+ A 38-H7 rix 95/HFCS 55+ A 38-H8 rix 95/HFCS 90+ A Cukr % ( rix) Voda v medu % Cukr % ( rix) Refr. index (RI ) 42 HFCS 90 HFCS Cukr % ( rix) 42 HFCS Cukr % ( rix) Cukr % ( rix) 90 HFCS ,33-1,54 0,0001 ±0,0003 Med OPTi modely s vysokým rozsahem (další modely na webu) Kód Typ Stupnice Rozsah Rozlišení Přesnost ATC Jam 75 Cukr % ( rix) Honey/rix A HFCS Hi 42/55 A HGCS Hi 55/90 A cetlus 2 roky záruka Voda v medu % Cukr % ( rix) 42 HFCS 90 HFCS Více OPTi+ modelů najdete na našem webu a na webu Leitfähigkeit Sauerstoff ISE Redox ph Parameter Parametry ISE Redox ph Multiparametry Konduktivita Multiparameter Rozpuštěný kyslík Med é Software/ Keimzählung Počítač Zákaloměry/ Trübung Photometer Fotometrie S/Zehrung SK Datalogger/ Datalogery/ Drucker kolonií Refraktometry /respirometrie průtok+hladina/ Flow + Level multiparametrické WTW, měřicí a analytická technika, s. r. o. Dopraváků 749/ Praha 8 tel.: fax: info@wtwcz.com 147
