Nástavba a stavební úpravy RD PRŮVODNÍ ZPRÁVA. Plzeň, Pod Kruhovkou 86 Datum: 10/2014

Transkript

1 vedoucí projektant odpovědný projektant Vypracoval Ing. Jiří Pangrác Ing. Jiří Pangrác Jana Pangrácová Investor: Ing. Radek Fejt, Bohušova 782, Planá Ing. Jiří PANGRÁC projektování pozemních a dopravních staveb Gerská 46, Plzeň IČO , DIČ CZ Místo Plzeň, poz.č. 266/1, k. ú. Bukovec, kraj Plzeňský stupeň: Akce: Nástavba a stavební úpravy RD Obsah: profese: měřítko: Plzeň, Pod Kruhovkou 86 Datum: 10/2014 PRŮVODNÍ ZPRÁVA č. výkresu: A OS č.kopie:

2 A.1 IDENTIFIKAČNÍ ÚDAJE NÁZEV STAVBY : Nástavba a stavební úpravy RD Plzeň, Pod Kruhovkou 86 MÍSTO STAVBY : pozemky p.č. 266/1, k.ú. Bukovec PŘEDMĚT PD : Objekt k bydlení A.1.2 Údaje o stavebníkovi Ing. Radek Fejt, nar Bohušova 782, Planá A.1.3 Údaje o zpracovateli projektové dokumentace Ing. Jiří Pangrác, IČ Gerská 46, Plzeň Autorizovaný inženýr v oboru pozemní a dopravní stavby V seznamu ČKAIT veden pod č Kontakt: mob , ing.jiripangrac@seznam.cz A.2 SEZNAM VSTUPNÍCH PODKLADŮ Při zpracování projektové dokumentace pro ohlášení stavby byly použity následující podklady: Katastrální mapa 1: 1000, k.ú. Bukovec Požadavky investora na uspořádání a využití objektu RD PD stavební části objektu (stávající i nový stav) Směrové a výškové zaměření objektu a pozemku investora Územní plán města Plzeň, část Plzeň - Újezd Příslušné ČSN a předpisy související A.3 ÚDAJE O ÚZEMÍ a) Rozsah řešeného území Nástavba a stavební úpravy rodinného domu Plzeň, Pod Kruhovkou 86 je navržena na pozemku p.č. 266/1 k.ú. Bukovec (pozemek je veden v KN jako zastavěná plocha a nádvoří). Rodinný dům se zahradou na p.č. 266/1 k.ú. Bukovec je ve vlastnictví: Ing. Radek Fejt, Bohušova 782, Planá Mgr. Eva Fejtová, Pod Kruhovkou 86/4, Bukovec, Plzeň Rodinný dům Plzeň, Pod Kruhovkou 86 včetně zahrady se dle ÚP města Plzně nachází na území bydlení čisté. b) Údaje o ochraně území podle jiných právních předpisů (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.) Rodinný dům Plzeň, Pod Kruhovkou 86 včetně zahrady se dle ÚP města Plzně nachází se nachází mimo výše uvedená území.

3 c) Údaje o odtokových poměrech V přilehlé ul. Pod Kruhovkou se nachází: stávající stoka jednotné kanalizace s odvodem odpadních do ČOV města Plzně Splaškové z RD investora (p.č. 266/1) jsou odkanalizovány do stoky jednotné kanalizace stávající kanalizační přípojkou. Dimenze stávající kanalizační přípojky RD je dostačující i pro předpokládaný nárůst množství splaškových vod z objektu a zůstane zachována bez úprav.. Dešťové vody z původní střechy RD (p.č. 266/1) jsou odkanalizovány do stoky jednotné kanalizace stávající kanalizační přípojkou. Stejným způsobem bude odkanalizována i dešťová voda z nové střechy RD. Nedojde k nárůstu množství dešťových vod. Kapacita stávající kanalizační přípojky na stoku jednotné kanalizace je dostačující. Dešťové vody ze stávajících komunikačních a parkovacích ploch na pozemku investora budou příčným spádem odvodněny do přilehlých travnatých ploch (p.č. 266/1). Likvidace dešťových vod z komunikačních a parkovacích ploch přirozeným vsakem do podloží. d) Údaje o souladu s územně plánovací dokumentací, nebylo-li vydáno územní rozhodnutí nebo územní opatření, popřípadě nabyl-li vydán územní souhlas Neřešeno, pro danou lokalitu je záměr investora v souladu s ÚP města Plzně. e) Údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující a nebo územním souhlasem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací V rámci realizace nástavby a stavebních úprav objektu RD dojde k navýšení počtu bytových jednotek RD z původní jedné.bj na dvě BJ. V rámci realizace přístavby a stavebních úprav objektu RD nedojde k rozšíření zastavěné plochy RD. Zastavěnost pozemku se realizací nástavby a stavebních úprav RD nezmění a je v souladu s ÚP města Plzně pro danou lokalitu. f) Údaje o dodržení obecných požadavků na využití území Pro danou lokalitu je záměr investora v souladu s ÚP města Plzně. Zastavěná plocha RD (99,9 m 2 ) se nezmění. Objekt RD je napojen na veřejnou infrastrukturu v ul. Pod Kruhovkou. Stávající přípojky inž. sítí se nemění. Pozemek investora je dopravně napojen na ul. Pod Kruhovkou (p.č. 676, k.ú. Bukovec, vlastník Město Plzeň) stávajícím vjezdem. Doprava v klidu Pro parkování vozidel investora je uvažována stávající garáž (na p.č. 266/2) pro jeden osobní automobil a venkovní parkovací plocha vel. cca 5,5 x 5,5 m na pozemku p.č. 266/1, která umožní parkování dalších dvou osobních vozidel. Celkový počet parkovacích stání = 3 ks je v souladu s přísl. ČSN zejména ČSN g) Údaje o splnění požadavků dotčených orgánů Navržené řešení bude předmětem řízení. V případě vzniku požadavku, který není v PD řešen, bude tento řešen dodatkem PD.

4 h) Seznam výjimek a úlevových řešení Nejsou i) Seznam souvisejících a podmiňujících investic Nejsou j) Seznam pozemků a staveb dotčených prováděním stavby (dle KN) Stavbou dotčené pozemky v k.ú. BUKOVEC Katastrální území Parcelní číslo Vlastník Druh pozemku Využití pozemku Bukovec 266/1 Ing. Radek Fejt, Bohušova 782, Planá Mgr. Eva Fejtová, Pod Kruhovkou 86/4, Plzeň Bukovec 266/2 Ing. Radek Fejt, Bohušova 782, Planá Mgr. Eva Fejtová, Pod Kruhovkou 86/4, Plzeň Zastavěná plocha a nádvoří Zastavěná plocha a nádvoří A.4 ÚDAJE O STAVBĚ a) Nová stavba nebo změna dokončené stavby Jedná se o obytnou nástavbu a stavební úpravy stávajícího objektu RD. Zastavěná plocha RD (99,9 m 2 ) se realizací nástavby nezmění. Původní umístění RD investora se realizací nástavby nezmění. b) Účel užívání stavby Objekt RD včetně nástavby je určen k bydlení. c) Trvalá nebo dočasná stavba Stavba trvalá. d) Údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.) Na navrženou stavbu se tyto předpisy nevztahují. e) Údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Stavba vyhovuje obecným technickým požadavkům na výstavbu, stanovených vyhl.č. 298/2009 Sb. o technických požadavcích na stavby ve znění pozdějších předpisů. Negativní účinky stavby a jejího zařízení na životní prostředí nepřekračují limity uvedené v příslušných předpisech. Nástavba RD a stavební úpravy jsou navrženy tak, aby splnily základní požadavky, kterými jsou: - mechanická odolnost a stabilita - požární bezpečnost - ochrana zdraví, zdravých životních podmínek a životního prostředí - ochrana proti hluku - bezpečnost při užívání - úspora energie a ochrana tepla Při návrhu byly dodrženy požadavky stavebního zákona č. 183/2006 Sb. a souvisejících vyhlášek ve znění pozdějších úprav. Stavba nástavby a stavebních úprav RD je určena pro zvýšení obytné plochy RD a pro zkvalitnění soukromého bydlení dle požadavků investora.

5 S ohledem na skutečnost, že se jedná o nástavbu a stavební úpravy stávajícího bariérového RD, není bezbariérové užívání objektu řešeno dle vyhlášky č. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Přístup k hlavnímu vstupu do RD z bezbariérového chodníku při ul. Pod Kruhovkou, a je plně vyhovující i pro osoby se sníženou schopností pohybu a orientace. f) Údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů S ohledem na skutečnost, že se jedná o novou obytnou nástavbu, nebyl posuzován radonový index. g) Seznam výjimek a úlevových řešení Nejsou. h) Navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikost, počet uživatelů apod.) Původní zastavěná plocha RD celkem... 99,9m 2 Původní délka stáv.objektu Celková šířka objektu RD... 11,55 m 8,65 m Počet bytových jednotek stávající 1 ( 4 + 1) Počet bytových jednotek po realizaci nástavby.. 2 (1.NP 2+1, mezonet 4 + 1) Počet obytných místností stávající 5 Počet obytných místností po realizaci akce 8 Obytná plocha RD celkem stávající 94,2 m 2 Obytná plocha RD celkem po realizaci akce 153,4m 2 Vytápěný prostor RD stávající 350m 3 Vytápěný prostor RD po realizaci akce 620 m 3 Výška hřebene střechy RD od podlahy 1.NP stávající cca 8,45 m Výška hřebene střechy RD od podlahy 1.NP po realizaci akce 9,87 m Nová nástavba bude mít z jihovýchodní strany nový samostatný vstup. Stavba je navržena za účelem rozšíření a zkvalitnění bydlení v RD investora. i) Základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti apod.) a/1 Průměrná produkce splaškových vod - stávající Počet obyvatel RD stávající 2 osoby Produkce vody na 1 osobu dle vyhl. 428/2001 Sb. s aktualizací 120/2012 (směrná čísla od ) - 35 m 3 /rok/os + přídavek na očistu 1 m 3 /rok/os = 36 m 3 /rok/os = 99 l/os/den Celková produkce RD = Q 24 = 2 x 99 = 0,198 m 3 /den = 198 l/den = 0,0025 l/s

6 a/2 Průměrná produkce splaškových vod - předpoklad Počet obyvatel RD (předpoklad) 4 osoby Produkce vody na 1 osobu dle vyhl. 428/2001 Sb. s aktualizací 120/2012 (směrná čísla od ) - 35 m 3 /rok/os + přídavek na očistu 1 m 3 /rok/os = 36 m 3 /rok/os = 99 l/os/den Celková produkce RD = Q 24 = 4 x 99 = 0,396 m 3 /den = 396 l/den = 0,005 l/s b/1 Maximální denní produkce splaškových vod - stávající k d = 1,4 Q max = Q 24 x 1,4 = 198 x 1,4 = 554 l/den = 0,277 m 3 /den = 0,0035 l/s b/2 Maximální denní produkce splaškových vod - předpoklad k d = 1,4 Q max = Q 24 x 1,4 = 396 x 1,4 = 554 l/den = 0,554 m 3 /den = 0,007 l/s c/1 Maximální průtok splaškových vod - stávající koeficient nerovnoměrnost k h = 5,52 Q max = 0,277 x 5,52/24 = 0,065 m 3 /hod = 0,018 l/s c/2 Maximální průtok splaškových vod - předpoklad koeficient nerovnoměrnost k h = 5,52 Q max = 0,554 x 5,52/24 = 0,13 m 3 /hod = 0,036 l/s d/ Minimální průtok splaškových vod Q min = 0 e/ Roční a měsíční bilance Q rok = 0,396 x 365 = 144,5 m 3 /rok Q měs = 144,5 : 12 = 12,0 m 3 /měsíc f/ Hospodaření s dešťovou vodou Dešťové vody ze střechy RD (p.č. 266/1) jsou odkanalizovány do stoky jednotné kanalizace stávající kanalizační přípojkou. Stejným způsobem bude odkanalizována i dešťová voda ze střehy RD po realizaci nástavby. Oproti původnímu množství dešťových vod při přívalovém dešti (121 l/sec/ha) nedojde k nárůstu. Kapacita stávající kanalizační přípojky na stoku jednotné kanalizace je dostačující. Alternativně lze dešťovou vodu ze střechy nové nástavby likvidovat na pozemku p.č. 266/1 přirozeným vsakem do podloží z podzemní vsakovací nádrže např rohože NIDALPLAST. Dešťové vody ze stávajících komunikačních a parkovacích ploch na pozemku investora budou příčným spádem odvodněny do přilehlých travnatých ploch (p.č. 266/1). Likvidace dešťových vod z komunikačních a parkovacích ploch na pozemku investora přirozeným vsakem do podloží. g/ Maximální potřeba vody dle výpočtových jednotek pro čerpací techniku a navrženou vybavenost RD stávající nárůst celkem - sprcha a vana 2 ks, 0,4 l/s + 2 ks 4 ks 0,8 l/s - umyvadlo 2 ks, 0,2 l/s + 3 ks 5 ks 0,5 l/s - kuchyňský dřez 1 ks, 0,2 l/s + 1 ks 2 ks 0,2 l/s - WC nádržka splachovací 2 ks, 0,1 l/s + 2 ks 4 ks 0,2 l/s - myčka nádobí 1 ks, 0,1 l/s + 1 ks 2 ks 0,2 l/s - pračka 1 ks, 0,1 l/s + 1 ks 2 ks 0,2 l/s - výtok na zahradu 1 ks, 0,5 l/s 1 ks 0,5 l/s Q max, výp 1,6 l/s 2,6 l/s

7 h/ Přibližná měrná potřeba tepla na vytápění podle stn (2002) Uvažované hodnoty: - Obestavěný objem Vb = 861 m 3 - Průměr. vnitřní teplota Ti = 19,8 C - Vnější teplota Te = -12 C - Násobnost výměny n = 0,5 l/h - Prům. výkon int. zdojů tepla 4 W/m 2 - Propustnost oken g = 0,5 - Energie slunečního záření 200 kwh/m 2 Potřeba tepla ke krytí tepelných ztrát prostupem Qt = Potřeba tepla ke krytí tepelných ztrát větráním Qv = Přibližný tepelný zisk ze slunečního záření Qs = Přibližný tepelný zisk z vnitřních zdrojů tepla Qi = Výsledná potřeba tepla pro vytápění Qh = Vypočtená přibližná měrná potřeba tepla E1 = kwh/a 9331 kwh/a 2780 kwh/a 4510 kwh/a kwh/a 43,75 kwh/m 3 /rok Třída energetické náročnosti budovy Po posouzení energetické náročnosti byl objekt zařazen do skupiny C. i/ Celkové produkované množství a druhy odpadů a emisí Odpad vzniká při výstavbě a při užívání stavby (odpad z provozu). Shromažďování, třídění a způsob likvidace stanoví zákon. č. 185/2001 Sb. Při výše uvedených činnostech může docházet ke vzniku následujících odpadů, které jsou zařazeny do skupin dle Katalogu odpadů, který stanoví vyhláška č. 381/2001 Sb. Skupiny odpadů: 15 Odpadní obaly :absorpční činidla, čistící tkaniny, filtrační materiály a ochranné oděvy jinak neurčené Obaly(včetně odděleně sbíraného komunálního obalového odpadu) Papírové a lepenkové obaly (O) Plastové obaly (O) Dřevěné obaly (O) Kovové obaly (O) Směsné obaly (O) 17 Stavební a demoliční odpady Beton, cihly, tašky a keramika Dřevo, sklo, plasty Beton (O) Cihly (O) Tašky a keramické výrobky (O) Směsi nebo oddělené frakce betonu,cihel, tašek a keramických výrobků obsahující nebezpečné látky (N) Dřevo (O) Sklo (O) Plasty (O) Kovy (včetně slitin) Železo a ocel (O) Kabely neuvedené pod (O)

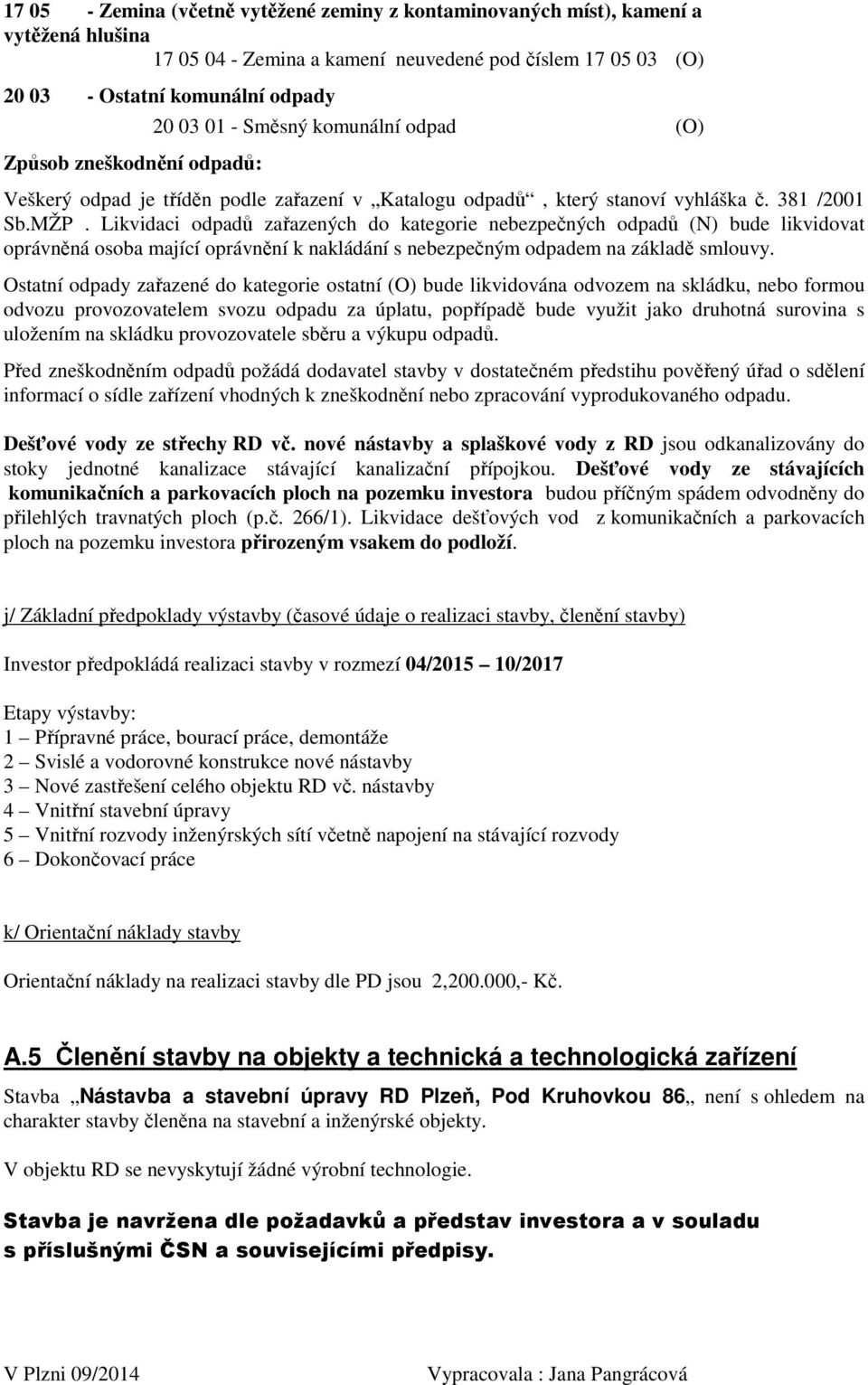

8 Zemina (včetně vytěžené zeminy z kontaminovaných míst), kamení a vytěžená hlušina Zemina a kamení neuvedené pod číslem (O) Ostatní komunální odpady Způsob zneškodnění odpadů: Směsný komunální odpad (O) Veškerý odpad je tříděn podle zařazení v Katalogu odpadů, který stanoví vyhláška č. 381 /2001 Sb.MŽP. Likvidaci odpadů zařazených do kategorie nebezpečných odpadů (N) bude likvidovat oprávněná osoba mající oprávnění k nakládání s nebezpečným odpadem na základě smlouvy. Ostatní odpady zařazené do kategorie ostatní (O) bude likvidována odvozem na skládku, nebo formou odvozu provozovatelem svozu odpadu za úplatu, popřípadě bude využit jako druhotná surovina s uložením na skládku provozovatele sběru a výkupu odpadů. Před zneškodněním odpadů požádá dodavatel stavby v dostatečném předstihu pověřený úřad o sdělení informací o sídle zařízení vhodných k zneškodnění nebo zpracování vyprodukovaného odpadu. Dešťové vody ze střechy RD vč. nové nástavby a splaškové vody z RD jsou odkanalizovány do stoky jednotné kanalizace stávající kanalizační přípojkou. Dešťové vody ze stávajících komunikačních a parkovacích ploch na pozemku investora budou příčným spádem odvodněny do přilehlých travnatých ploch (p.č. 266/1). Likvidace dešťových vod z komunikačních a parkovacích ploch na pozemku investora přirozeným vsakem do podloží. j/ Základní předpoklady výstavby (časové údaje o realizaci stavby, členění stavby) Investor předpokládá realizaci stavby v rozmezí 04/ /2017 Etapy výstavby: 1 Přípravné práce, bourací práce, demontáže 2 Svislé a vodorovné konstrukce nové nástavby 3 Nové zastřešení celého objektu RD vč. nástavby 4 Vnitřní stavební úpravy 5 Vnitřní rozvody inženýrských sítí včetně napojení na stávající rozvody 6 Dokončovací práce k/ Orientační náklady stavby Orientační náklady na realizaci stavby dle PD jsou 2, ,- Kč. A.5 Členění stavby na objekty a technická a technologická zařízení Stavba Nástavba a stavební úpravy RD Plzeň, Pod Kruhovkou 86 není s ohledem na charakter stavby členěna na stavební a inženýrské objekty. V objektu RD se nevyskytují žádné výrobní technologie. Stavba je navržena dle požadavků a představ investora a v souladu s příslušnými ČSN a souvisejícími předpisy. V Plzni 09/2014 Vypracovala : Jana Pangrácová

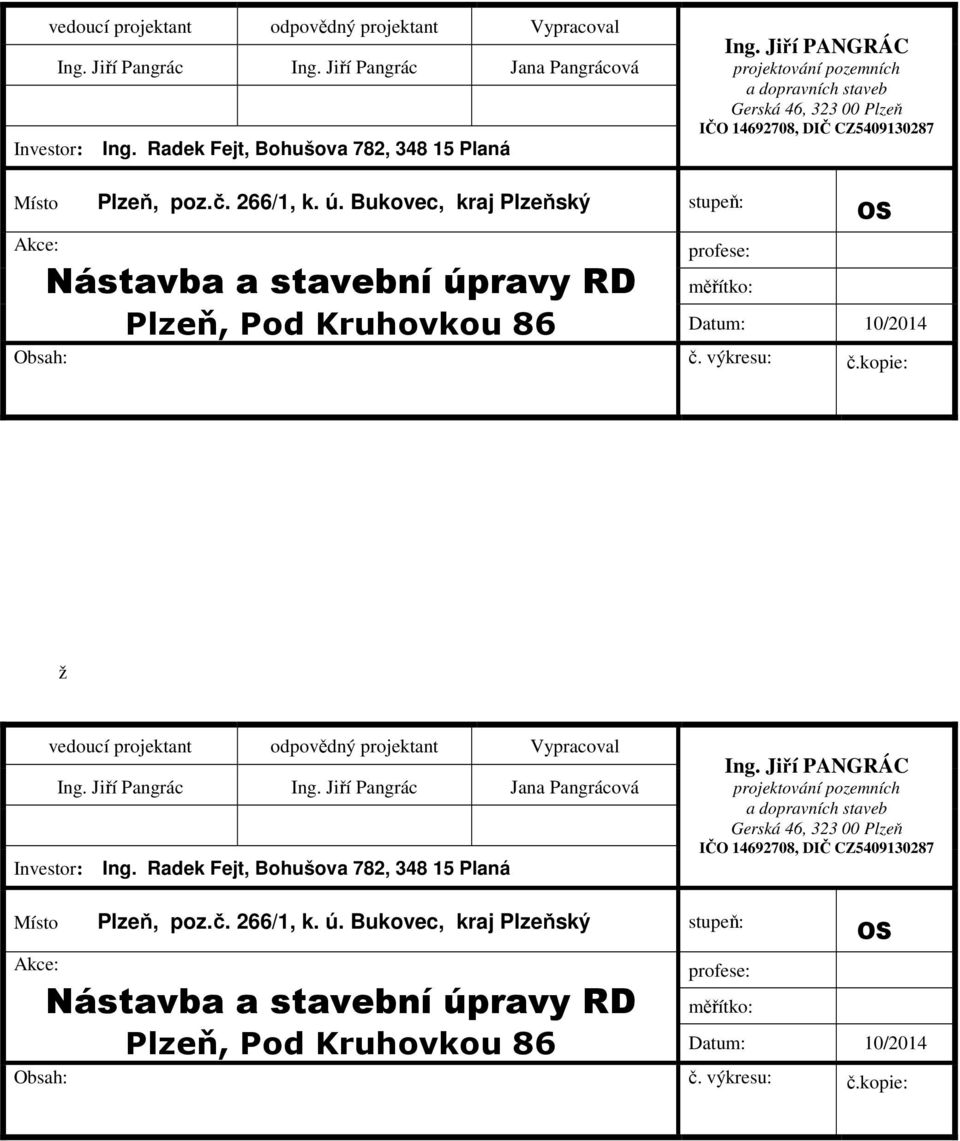

9 vedoucí projektant odpovědný projektant Vypracoval Ing. Jiří Pangrác Ing. Jiří Pangrác Jana Pangrácová Investor: Ing. Radek Fejt, Bohušova 782, Planá Ing. Jiří PANGRÁC projektování pozemních a dopravních staveb Gerská 46, Plzeň IČO , DIČ CZ Místo Plzeň, poz.č. 266/1, k. ú. Bukovec, kraj Plzeňský stupeň: Akce: Nástavba a stavební úpravy RD profese: měřítko: Plzeň, Pod Kruhovkou 86 Datum: 10/2014 Obsah: č. výkresu: č.kopie: OS ž vedoucí projektant odpovědný projektant Vypracoval Ing. Jiří Pangrác Ing. Jiří Pangrác Jana Pangrácová Investor: Ing. Radek Fejt, Bohušova 782, Planá Ing. Jiří PANGRÁC projektování pozemních a dopravních staveb Gerská 46, Plzeň IČO , DIČ CZ Místo Plzeň, poz.č. 266/1, k. ú. Bukovec, kraj Plzeňský stupeň: Akce: Nástavba a stavební úpravy RD profese: měřítko: Plzeň, Pod Kruhovkou 86 Datum: 10/2014 Obsah: č. výkresu: č.kopie: OS

10 SEZNAM DOKUMENTACE A Průvodní zpráva B Souhrnná technická zpráva C Přehledná situace D Stavebně technické řešení D.01 Technická zpráva stavební Požární zpráva D.02 Půdorys 2.NP D.03 Půdorys podkroví D.04 Střecha D.05 Krov D.06 Řez A A D.07 Řez B - B D.08 Pohledy D.09 Strop nad 2.NP Vnitřní vodovod nástavby Vnitřní kanalizace nástavby Elektroinstalace Vytápění nástavby SEZNAM DOKUMENTACE A Průvodní zpráva B Souhrnná technická zpráva C Přehledná situace D Stavebně technické řešení D.01 Technická zpráva stavební Požární zpráva D.02 Půdorys 2.NP D.03 Půdorys podkroví D.04 Střecha D.05 Krov D.06 Řez A A D.07 Řez B - B D.08 Pohledy D.09 Strop nad 2.NP Vnitřní vodovod nástavby Vnitřní kanalizace nástavby Elektroinstalace Vytápění nástavby
