1 Červenec 2014 Technický manuál Katalog výrobků Systém žebrovaného Kanalizační trubky a tvarovky

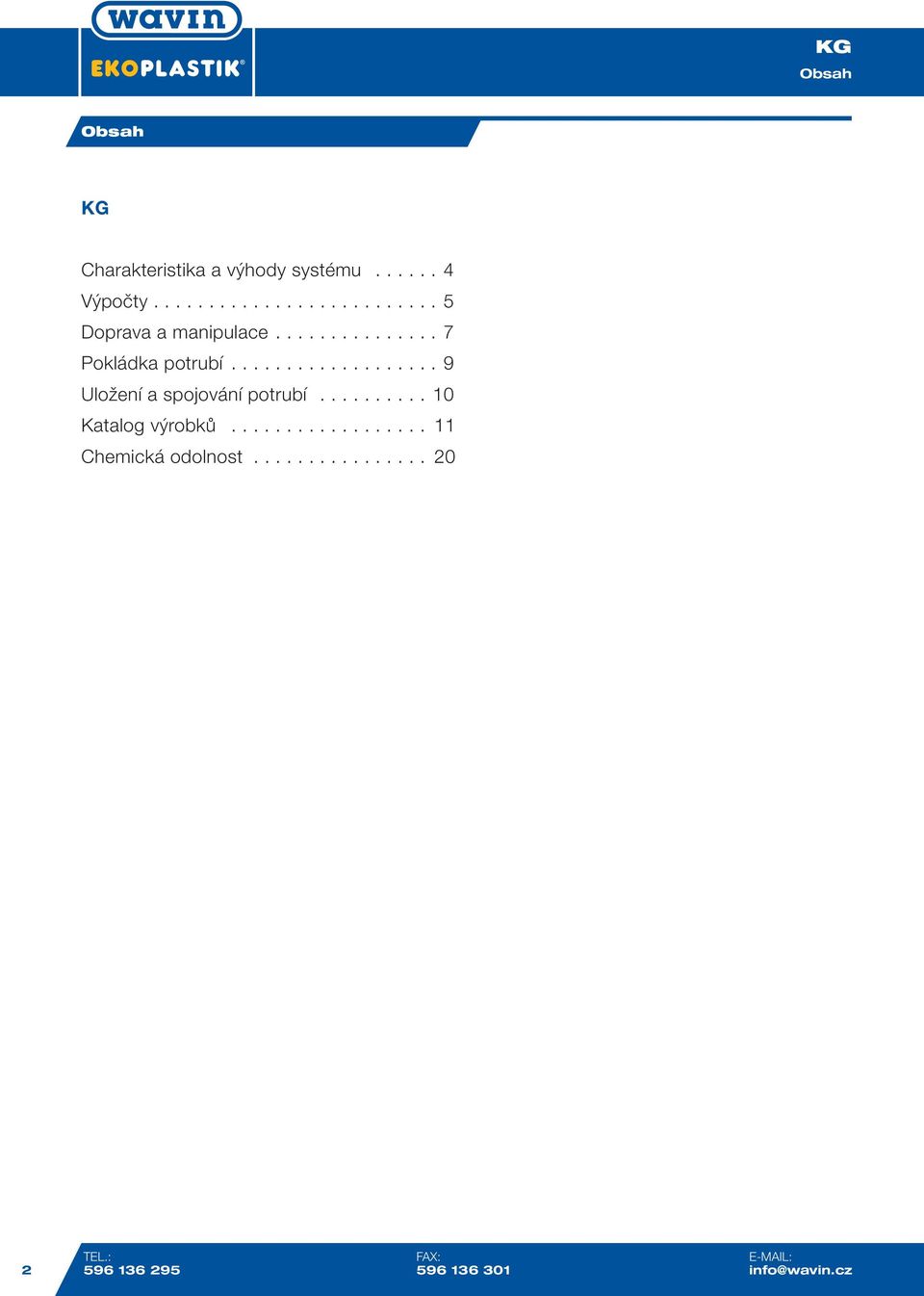

2 Obsah Obsah Charakteristika a výhody systému Výpočty Doprava a manipulace Pokládka potrubí Uložení a spojování potrubí Katalog výrobků Chemická odolnost TE.: FAX: E-MAI: info@wavin.cz

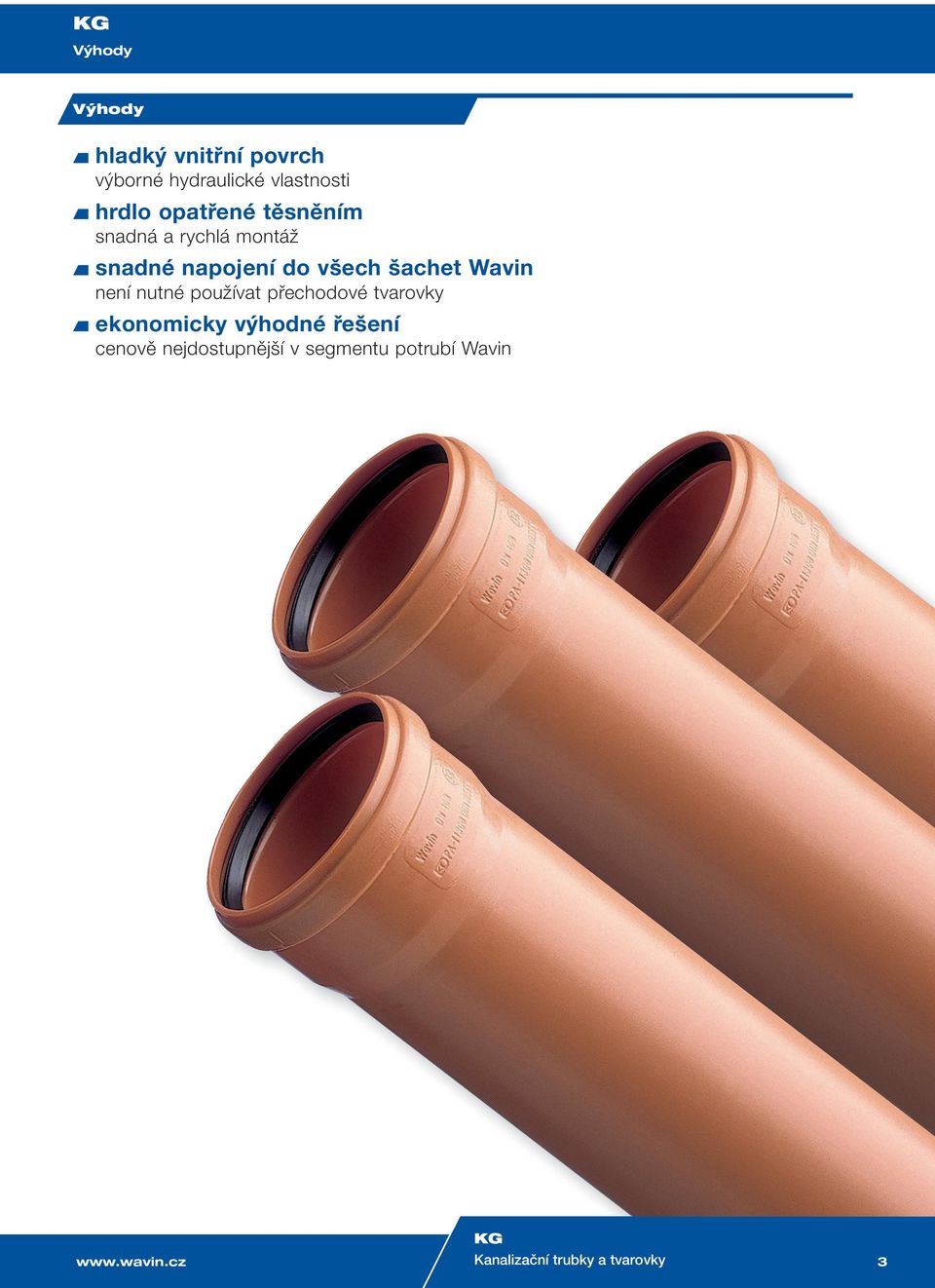

3 Výhody Výhody hladký vnitřní povrch výborné hydraulické vlastnosti hrdlo opatřené těsněním snadná a rychlá montáž snadné napojení do všech šachet Wavin není nutné používat přechodové tvarovky ekonomicky výhodné řešení cenově nejdostupnější v segmentu potrubí Wavin Kanalizační trubky a tvarovky 3

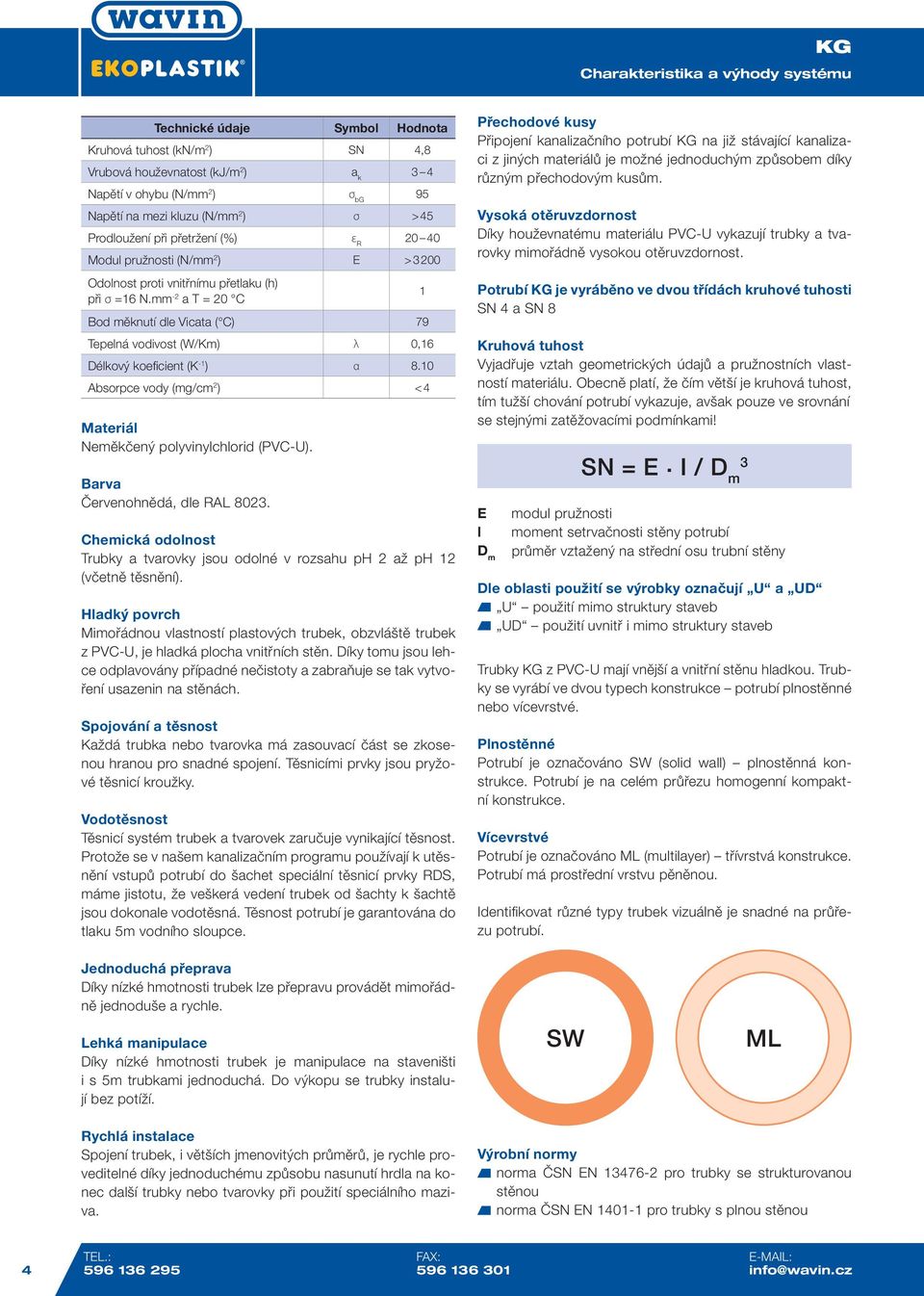

4 Charakteristika a výhody systému Technické údaje Symbol Hodnota Kruhová tuhost (kn/m 2 ) SN 4,8 Vrubová houževnatost (kj/m 2 ) a k 3 4 Napětí v ohybu (N/ 2 ) σ bg 95 Napětí na mezi kluzu (N/ 2 ) σ > 45 Prodloužení při přetržení (%) ε R Modul pružnosti (N/ 2 ) E > Odolnost proti vnitřnímu přetlaku (h) při σ =16 N. -2 a T = 20 C Bod měknutí dle Vicata ( C) 79 Tepelná vodivost (W/Km) λ 0,16 Délkový koeficient (K -1 ) α 8.10 Absorpce vody (mg/cm 2 ) < 4 Materiál Neměkčený polyvinylchlorid (PVC-U). Barva Červenohnědá, dle RA Chemická odolnost Trubky a tvarovky jsou odolné v rozsahu ph 2 až ph 12 (včetně těsnění). Hladký povrch Mimořádnou vlastností plastových trubek, obzvláště trubek z PVC-U, je hladká plocha vnitřních stěn. Díky tomu jsou lehce odplavovány případné nečistoty a zabraňuje se tak vytvoření usazenin na stěnách. Spojování a těsnost Každá trubka nebo tvarovka má zasouvací část se zkosenou hranou pro snadné spojení. Těsnicími prvky jsou pryžové těsnicí kroužky. Vodotěsnost Těsnicí systém trubek a tvarovek zaručuje vynikající těsnost. Protože se v našem kanalizačním programu používají k utěsnění vstupů potrubí do šachet speciální těsnicí prvky RDS, máme jistotu, že veškerá vedení trubek od šachty k šachtě jsou dokonale vodotěsná. Těsnost potrubí je garantována do tlaku 5m vodního sloupce. 1 Přechodové kusy Připojení kanalizačního potrubí na již stávající kanalizaci z jiných materiálů je možné jednoduchým způsobem díky různým přechodovým kusům. Vysoká otěruvzdornost Díky houževnatému materiálu PVC-U vykazují trubky a tvarovky mimořádně vysokou otěruvzdornost. Potrubí je vyráběno ve dvou třídách kruhové tuhosti SN 4 a SN 8 Kruhová tuhost Vyjadřuje vztah geometrických údajů a pružnostních vlastností materiálu. Obecně platí, že čím větší je kruhová tuhost, tím tužší chování potrubí vykazuje, avšak pouze ve srovnání se stejnými zatěžovacími podmínkami! E l D m SN = E. I / D m 3 modul pružnosti moment setrvačnosti stěny potrubí průměr vztažený na střední osu trubní stěny Dle oblasti použití se výrobky označují U a UD U použití mimo struktury staveb UD použití uvnitř i mimo struktury staveb Trubky z PVC-U mají vnější a vnitřní stěnu hladkou. Trubky se vyrábí ve dvou typech konstrukce potrubí plnostěnné nebo vícevrstvé. Plnostěnné Potrubí je označováno SW (solid wall) plnostěnná konstrukce. Potrubí je na celém průřezu homogenní kompaktní konstrukce. Vícevrstvé Potrubí je označováno M (multilayer) třívrstvá konstrukce. Potrubí má prostřední vrstvu pěněnou. Identifikovat různé typy trubek vizuálně je snadné na průřezu potrubí. Jednoduchá přeprava Díky nízké hmotnosti trubek lze přepravu provádět mimořádně jednoduše a rychle. ehká manipulace Díky nízké hmotnosti trubek je manipulace na staveništi i s 5m trubkami jednoduchá. Do výkopu se trubky instalují bez potíží. SW M Rychlá instalace Spojení trubek, i větších jmenovitých průměrů, je rychle proveditelné díky jednoduchému způsobu nasunutí hrdla na konec další trubky nebo tvarovky při použití speciálního maziva. Výrobní normy norma ČSN EN pro trubky se strukturovanou stěnou norma ČSN EN pro trubky s plnou stěnou 4 TE.: FAX: E-MAI: info@wavin.cz

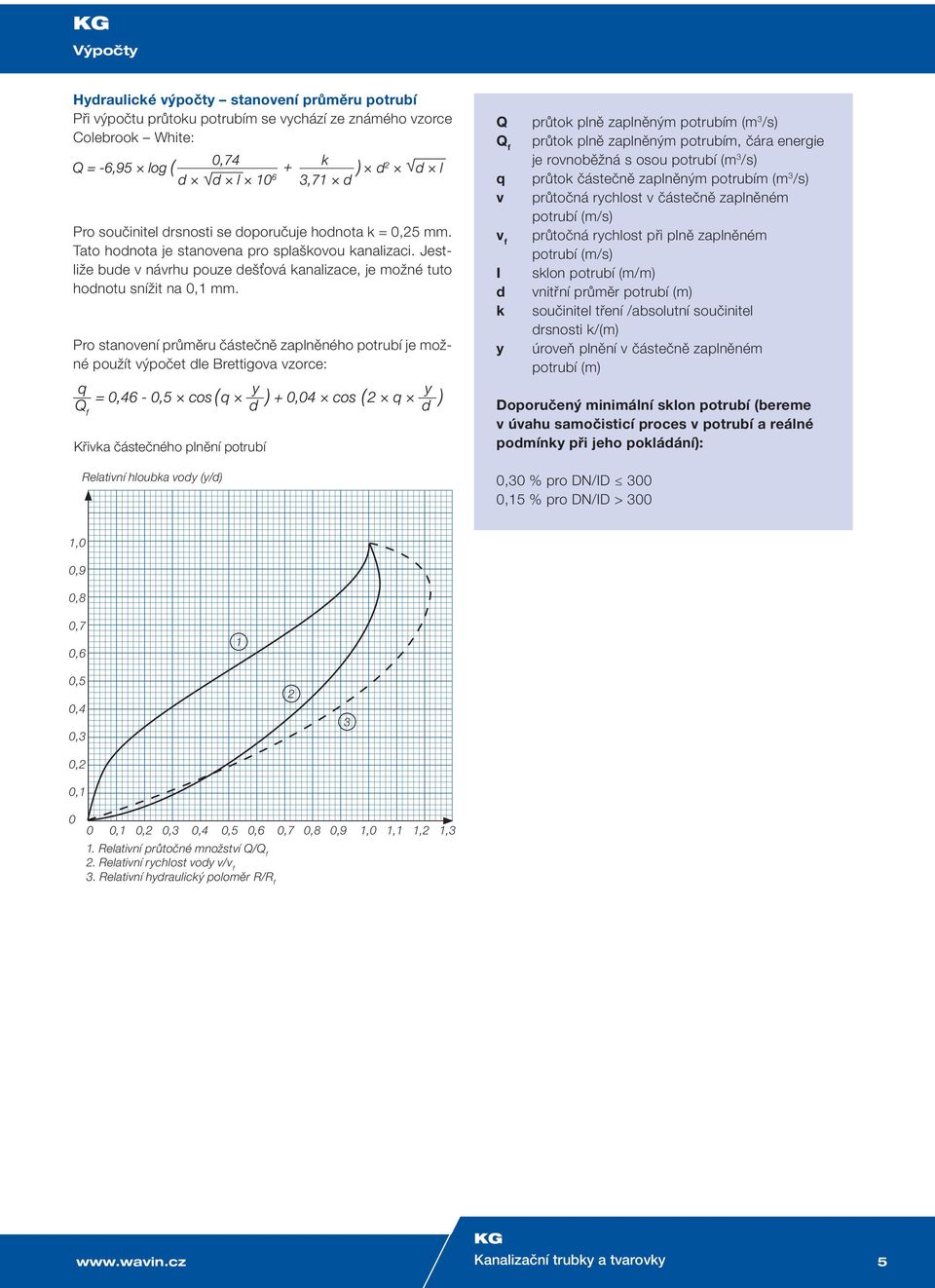

5 Výpočty Hydraulické výpočty stanovení průměru potrubí Při výpočtu průtoku potrubím se vychází ze známého vzorce Colebrook White: Pro součinitel drsnosti se doporučuje hodnota k = 0,25. Tato hodnota je stanovena pro splaškovou kanalizaci. Jestliže bude v návrhu pouze dešťová kanalizace, je možné tuto hodnotu snížit na 0,1. Pro stanovení průměru částečně zaplněného potrubí je možné použít výpočet dle Brettigova vzorce: Q Q f q v v f I d k y průtok plně zaplněným potrubím (m 3 /s) průtok plně zaplněným potrubím, čára energie je rovnoběžná s osou potrubí (m 3 /s) průtok částečně zaplněným potrubím (m 3 /s) průtočná rychlost v částečně zaplněném potrubí (m/s) průtočná rychlost při plně zaplněném potrubí (m/s) sklon potrubí (m/m) vnitřní průměr potrubí (m) součinitel tření /absolutní součinitel drsnosti k/(m) úroveň plnění v částečně zaplněném potrubí (m) Křivka částečného plnění potrubí Relativní hloubka vody (y/d) Doporučený minimální sklon potrubí (bereme v úvahu samočisticí proces v potrubí a reálné podmínky při jeho pokládání): 0,30 % pro DN/ID 300 0,15 % pro DN/ID > 300 1,0 0,9 0,8 0,7 0,6 1 0,5 0,4 0,3 0,2 0, ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1. Relativní průtočné množství Q/Q f 2. Relativní rychlost vody v/v f 3. Relativní hydraulický poloměr R/R f Kanalizační trubky a tvarovky 5

6 Výpočty Průtokový diagram potrubí SN 8 pro zcela zaplněné potrubí Průtokový diagram potrubí SN 4 pro zcela zaplněné potrubí Spád Spád Průtok dm 3 /s Průtok dm 3 /s 6 TE.: FAX: E-MAI: info@wavin.cz

7 Doprava a manipulace 1/ Potrubí by mělo být skladováno pokud možno v původním balení. Trubky by měly být podepřeny po celé délce. Stohování palet je povoleno pro DN do výše 4 svazků, pro DN do výše 3 svazků. 4/ Nakládání a vykládání trubek by mělo být prováděno se zvláštní péčí. 2/ Trubky mohou být skladovány na volném prostranství, jehož plocha musí být rovná. Trubky musí být uloženy tak, aby nedošlo k jejich deformaci. Hrdla musí být uložena volně. Doporučuje se, aby trubky s největšími průměry ležely dole. 5/ Při nakládání a vykládání jeřábem musí být použity textilní třmeny, aby se zabránilo mechanickému poškození potrubí. Během nakládky a vykládky pomocí vysokozdvižného vozíku doporučujeme používat hladkou vidlici. 3/ Trubky by měly být ideálně přepravovány v jejich původním továrním balení. Dopravní prostředky pro převoz by měly mít čistou ložnou plochu bez vyčnívajících šroubů a hřebíků. 6/ Nepřepravujte trubky ve velkém bez zajištění stabilní polohy a bez odpovídající podpory po celé délce! Kanalizační trubky a tvarovky 7

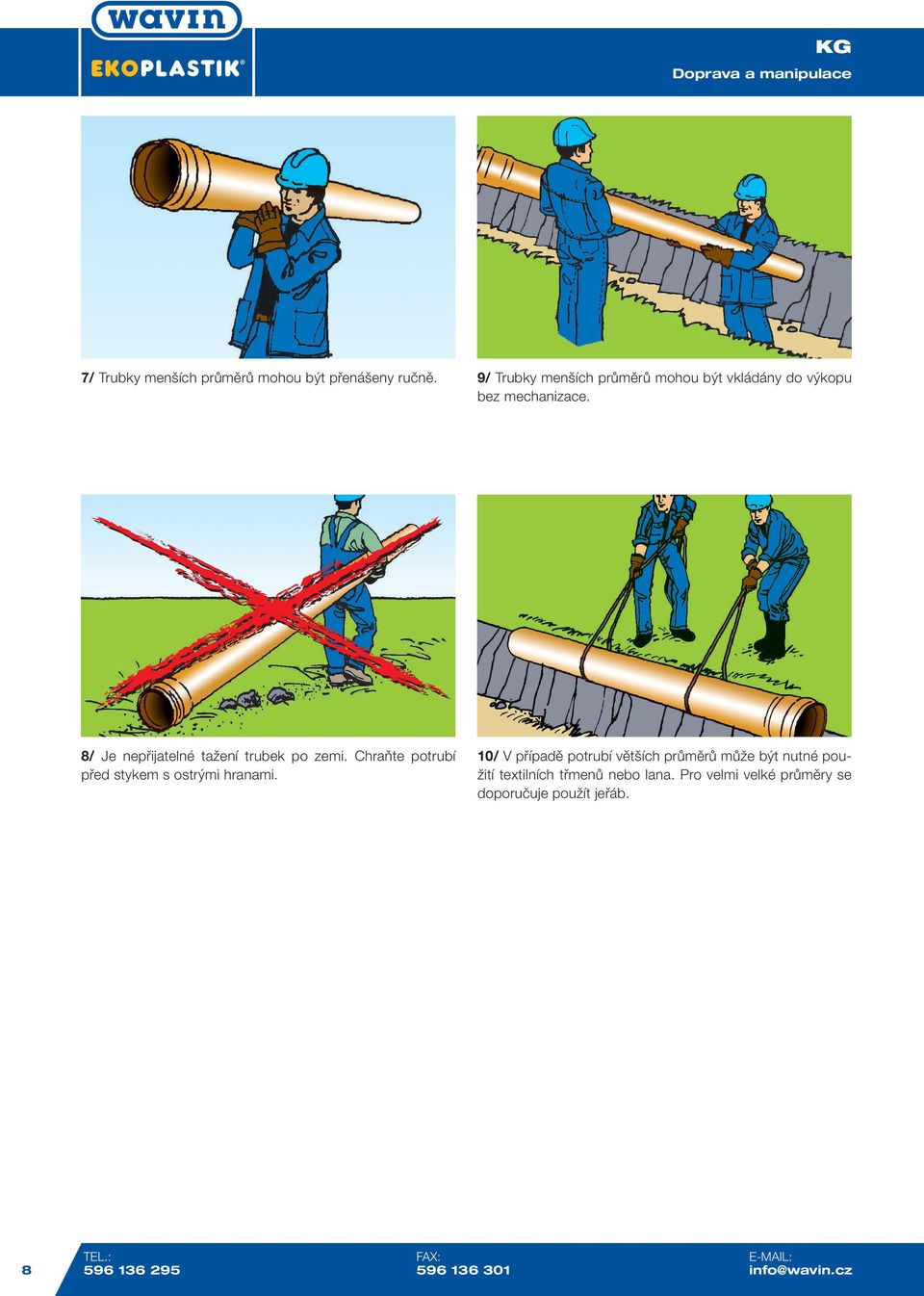

8 Doprava a manipulace 7/ Trubky menších průměrů mohou být přenášeny ručně. 9/ Trubky menších průměrů mohou být vkládány do výkopu bez mechanizace. 8/ Je nepřijatelné tažení trubek po zemi. Chraňte potrubí před stykem s ostrými hranami. 10/ V případě potrubí větších průměrů může být nutné použití textilních třmenů nebo lana. Pro velmi velké průměry se doporučuje použít jeřáb. 8 TE.: FAX: E-MAI: info@wavin.cz

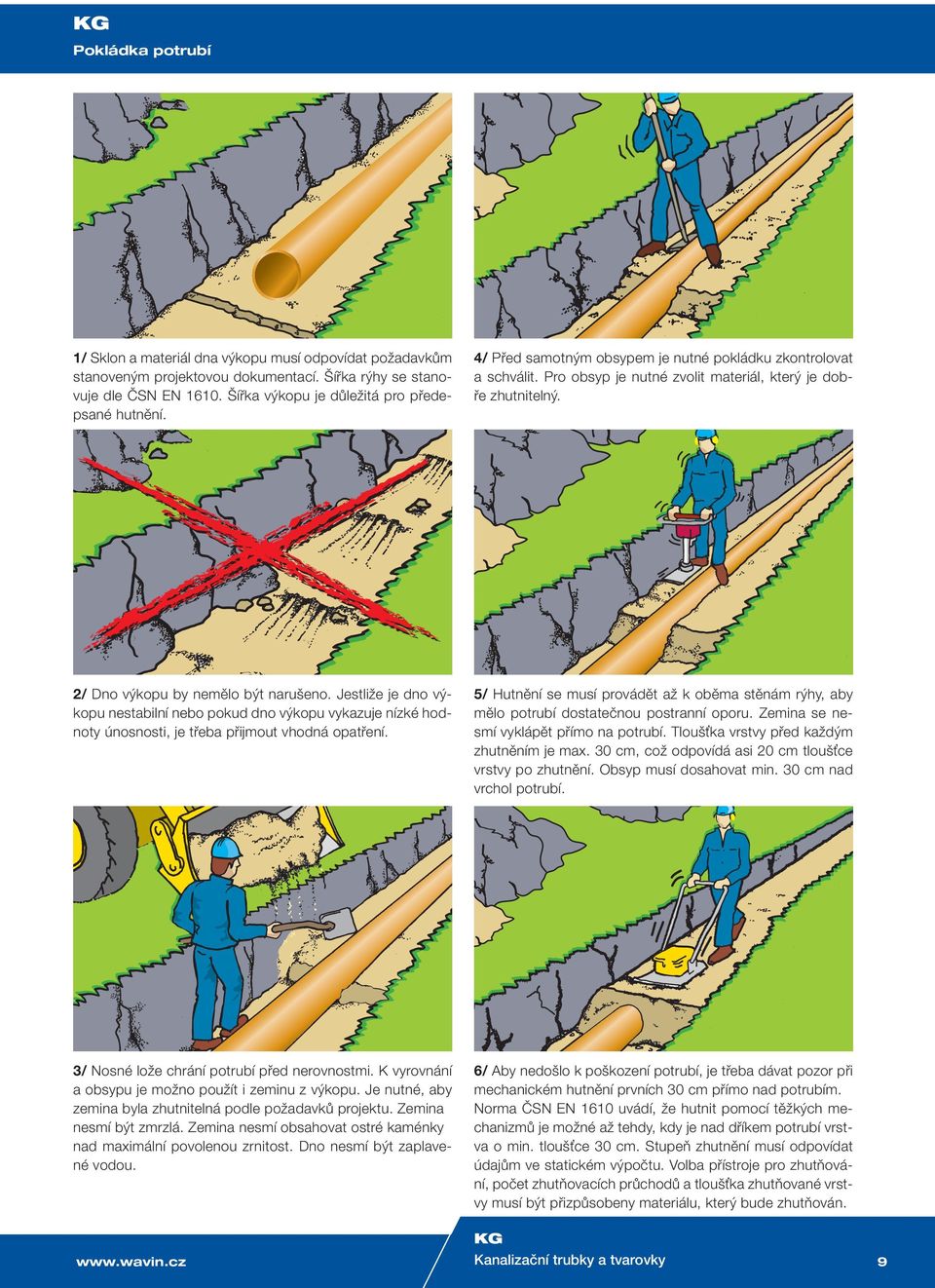

9 Pokládka potrubí 1/ Sklon a materiál dna výkopu musí odpovídat požadavkům stanoveným projektovou dokumentací. Šířka rýhy se stanovuje dle ČSN EN Šířka výkopu je důležitá pro předepsané hutnění. 4/ Před samotným obsypem je nutné pokládku zkontrolovat a schválit. Pro obsyp je nutné zvolit materiál, který je dobře zhutnitelný. 2/ Dno výkopu by nemělo být narušeno. Jestliže je dno výkopu nestabilní nebo pokud dno výkopu vykazuje nízké hodnoty únosnosti, je třeba přijmout vhodná opatření. 5/ Hutnění se musí provádět až k oběma stěnám rýhy, aby mělo potrubí dostatečnou postranní oporu. Zemina se nesmí vyklápět přímo na potrubí. Tloušťka vrstvy před každým zhutněním je max. 30 cm, což odpovídá asi 20 cm tloušťce vrstvy po zhutnění. Obsyp musí dosahovat min. 30 cm nad vrchol potrubí. 3/ Nosné lože chrání potrubí před nerovnostmi. K vyrovnání a obsypu je možno použít i zeminu z výkopu. Je nutné, aby zemina byla zhutnitelná podle požadavků projektu. Zemina nesmí být zmrzlá. Zemina nesmí obsahovat ostré kaménky nad maximální povolenou zrnitost. Dno nesmí být zaplavené vodou. 6/ Aby nedošlo k poškození potrubí, je třeba dávat pozor při mechanickém hutnění prvních 30 cm přímo nad potrubím. Norma ČSN EN 1610 uvádí, že hutnit pomocí těžkých mechanizmů je možné až tehdy, kdy je nad dříkem potrubí vrstva o min. tloušťce 30 cm. Stupeň zhutnění musí odpovídat údajům ve statickém výpočtu. Volba přístroje pro zhutňování, počet zhutňovacích průchodů a tloušťka zhutňované vrstvy musí být přizpůsobeny materiálu, který bude zhutňován. Kanalizační trubky a tvarovky 9

10 Uložení a spojování potrubí Uložení potrubí Je třeba zajistit rovnoměrné podepření potrubí po celé jeho délce. Korekce výšky podkladu nesmí byt prováděna zhutněním, ale doplněním nebo odebráním materiálu pro zónu uložení. Při pokládce je nutné vytvořit vyhloubeniny pro hrdla ve spodní části zóny pro uložení, aby bylo možné řádně provést potřebné spojení. Vyhloubení nesmí byt větší než je nutné pro vytvoření řádného spojení. Potrubí musí být dostatečně podepřeno po stranách, aby se zabránilo nepříznivým deformacím. Před obsypem potrubí je nutné ručně napěchovat obsypový materiál pod potrubí a vytvořit tzv. klíny. Tím se potrubí zároveň zafixuje proti posunutí při dalším strojním hutnění. Obetonování Přestože se při použití převážně počítá s uložením v zemi bez nutnosti potrubí obetonovat, je možné (v případě potřeby) trubky a tvarovky bezprostředně obetonovat. Je však třeba respektovat následující opatření: a) mezeru mezi hrdlem a trubkou je třeba chránit proti proniknutí cementového mléka, nejlépe lepicí páskou b) potrubí je třeba zajistit proti vznosu (vyplavání) kotvení by mělo být provedeno tak, aby nedošlo k nežádoucím průhybům c) při montáži je třeba respektovat teplotní délkovou roztažnost trubek, to znamená místa hrdlových spojů obalit a ponechat volná Spojování potrubí Trubky a tvarovky jsou spojovány násuvnými hrdly, jejichž těsné spojení s rovnými konci trubek zajišťují jazýčkové těsnicí kroužky. Jednotlivé trubky a tvarovky jsou vždy na jednom konci opatřeny hrdlem s těsnicím kroužkem. Zbývající trubky bez hrdel je možné spojovat pomocí přesuvek, spojek dvouhrdlých a samostatných hrdel. V některých případech je nutné trubky zkracovat. Je možné použít pilku s jemným ozubením. Po začištění řezu od otřepů se pomocí struháku vytvoří na trubce úkos. Obsyp a hutnění je nutné provádět vždy po obou stranách potrubí současně a zamezit vzniku dutin pod kanalizací. Prostor mezi potrubím a stěnou výkopu musí být rovnoměrně zhutněn. Boční obsyp by měl dosahovat výšky horní hrany potrubí. Provádí se postupným nasypáním a hutněním tenkých vrstev předepsaného materiálu až do doby dosažení potřebné výšky. Je vhodné ponechat horní hranu potrubí odhalenou. Krycí obsyp by měl dosahovat výšky 0,3 m nad horní hranou potrubí a měl by být hutněn dusadlem po obou stranách trubky. Nikdy ne přímo nad potrubím! Dokud není této vrstvy dosaženo, je nepřípustné zasypávat výkop jiným než předepsaným materiálem. směr hutnění zásyp obsyp krycí Rozměry úkosu DN b () Postup spojování a) dřík a hrdlo trubky zbavte případných nečistot b) zkontrolujte bezvadnost a správnost založení těsnicího kroužku c) rovný konec trubky natřete montážním mazivem d) dřík trubky zasuňte do hrdla až nadoraz. Poté si na rovném konci trubky označte okraj hrdla. Rovný konec následně povytáhněte z hrdla o 3 na každý 1 m stavební délky trubky, minimálně však o 10. obsyp boční lože 10 TE.: FAX: E-MAI: info@wavin.cz

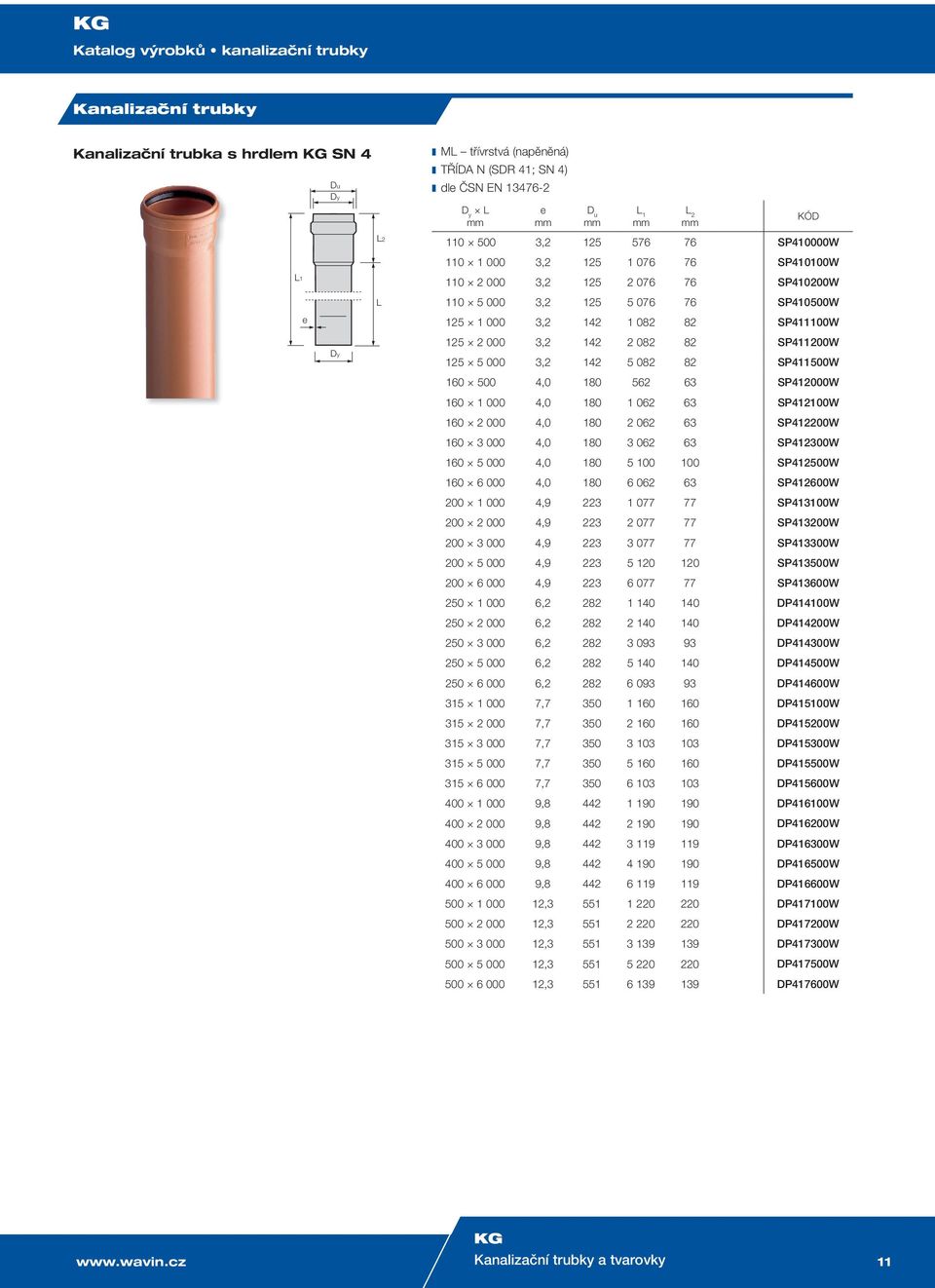

11 Katalog výrobků kanalizační trubky Kanalizační trubky Kanalizační trubka s hrdlem SN 4 Du Dy 2 1 e Dy M třívrstvá (napěněná) TŘÍDA N (SDR 41; SN 4) dle ČSN EN D y e D u , SP410000W , SP410100W , SP410200W , SP410500W , SP411100W , SP411200W , SP411500W , SP412000W , SP412100W , SP412200W , SP412300W , SP412500W , SP412600W , SP413100W , SP413200W , SP413300W , SP413500W , SP413600W , DP414100W , DP414200W , DP414300W , DP414500W , DP414600W , DP415100W , DP415200W , DP415300W , DP415500W , DP415600W , DP416100W , DP416200W , DP416300W , DP416500W , DP416600W , DP417100W , DP417200W , DP417300W , DP417500W , DP417600W Kanalizační trubky a tvarovky 11

12 Katalog výrobků kanalizační trubky Kanalizační trubka s hrdlem SN 8 Du Dy 2 1 e Dy M třívrstvá (napěněná) TŘÍDA S (SDR 34; SN 8) dle ČSN EN D y e D u , SP342100W , SP342200W , SP342300W * 4, SP342500W , SP342600W , SP343100W , SP343200W , SP343300W * 5, SP343500W , SP343600W , DP344200W , DP344300W , DP344600W , DP345300W * 9, DP345500W , DP345600W , DP346300W * 11, DP346500W , DP346600W , DP347300W * 14, DP347500W , DP347600W * zboží na objednávku Kanalizační trubka s hrdlem SN 4 Du Dy 2 1 e Dy SW plnostěnná TŘÍDA N (SDR 41; SN 4) dle ČSN EN D y e D u , SP612200W , SP612300W , SP612600W , SP613200W , SP613300W , SP613600W , DP614300W , DP614600W , DP615300W , DP615600W , DP616300W , DP616600W , DP617300W , DP617600W 12 TE.: FAX: E-MAI: info@wavin.cz

13 Katalog výrobků kanalizační trubky Kanalizační trubka s hrdlem SN 8 Du Dy 2 1 e Dy SW plnostěnná TŘÍDA S (SDR 34; SN 8) dle ČSN EN D y e D u , SP540000W , SP540100W , SP540200W , SP540300W , SP540600W , SP542100W , SP542200W , SP542300W , SP542600W , SP543100W , SP543200W , SP543300W , SP543600W , DP544300W , DP544600W , DP545300W , DP545600W , DP546300W , DP546600W , DP547300W , DP547600W Kanalizační trubky a tvarovky 13

14 Katalog výrobků kolena Kolena Koleno B α z 1 z 2 z 3 t SF650000W SF650100W SF650200W SF650300W SF650400W SF651000W SF651100W SF651200W SF651300W SF651400W SF652000W SF652100W SF652200W SF652300W SF652400W SF653000W SF653100W SF653200W SF653300W SF653400W DF654000W DF654100W DF654200W DF654400W DF655000W DF655100W DF655200W DF655400W DF656000W DF656100W DF656200W DF656400W DF657000W DF657100W DF657200W DF657400W 14 TE.: FAX: E-MAI: info@wavin.cz

15 Katalog výrobků odbočky Odbočky Odbočka 45 EA D 2 z 1 z 2 z 3 t t SF660000W SF661000W SF661100W SF662000W SF662100W SF662200W SF663000W SF663100W SF663200W SF663300W DF664000W DF664100W DF664200W DF664300W DF664400W DF665000W DF665100W DF665200W DF665300W DF665400W DF665500W DF666000W DF666100W DF666200W DF666300W DF666400W DF666500W DF666600W DF667000W DF667200W DF667300W DF667400W DF667500W DF667600W DF667700W Kanalizační trubky a tvarovky 15

16 Katalog výrobků odbočky zátky Odbočka 87 EA D 2 z 1 z 2 z 3 t t SF670000W SF671000W SF671100W SF672000W SF672100W SF672200W SF673000W SF673100W SF673200W SF673300W DF674000W DF674100W DF674200W DF674300W DF674400W DF675000W DF675200W DF675300W DF675400W DF675500W DF676000W DF676200W DF676300W DF676400W DF676500W DF676600W DF677200W DF677300W DF677400W DF677500W DF677600W DF677700W Zátky Zátka vnější K SF640000W SF641000W SF642000W SF643000W DF644000W DF645000W DF646000W DF647000W 16 TE.: FAX: E-MAI: info@wavin.cz

17 Katalog výrobků zátky ostatní tvarovky Zátka vnitřní M SF630000W SF631000W SF632000W SF633000W DF634000W DF635000W DF636000W DF637000W Ostatní tvarovky Spojka dvouhrdlá MM t SF610000W SF611000W SF612000W SF613000W Přesuvka U SF600000W SF601000W SF602000W SF603000W DF604000W DF605000W DF606000W DF607000W Redukce R D 2 z 1 t SF720100W SF720200W SF721200W SF722300W SF723400W DF724500W DF725600W DF726700W Kanalizační trubky a tvarovky 17

18 Katalog výrobků přechodové kusy a těsnění Přechodové kusy a těsnění Přechodový kus litina/ PVC UG D t SF680000W SF681000W SF682000W SF683000W Poznámka: nutné kompletovat s těsněním Sada těsnění pro přechodový kus UG 110 SF690000W 125 SF691000W 160 SF692000W 200 SF693000W Přechodový kus kamenina/ PVC US d t SF710000W SF711000W SF712000W SF713000W Těsnění pro přechod. kus kamenina/ PVC 110 SF716100W 125 SF716125W 160 SF716150W 200 SF716200W Přechodový kus PVC/kamenina USM D t t SF700000W SF701000W SF702000W SF703000W 18 TE.: FAX: E-MAI: info@wavin.cz

19 Katalog výrobků čisticí kus příslušenství Čisticí kus Čisticí kus šroubový RE Čisticí kryt l Čisticí kryt b t SF740000W SF741000W SF742000W SF743000W Příslušenství Montážní mazivo Obsah tuby g 150 SF805000W 250 SF810000W 500 SF810050W SF810100W Přípojná sedlová odbočka D/d M H A SDR d 250/ DF792400W 315/ , DF792500W H M 400/ DF792600W 500/ DF792700W D Vrták pro přípojnou sedlovou odbočku Rozměr F DF790160W F1 Kanalizační trubky a tvarovky 19

20 Chemická odolnost Vysvětlivky S stálý PS podmíněně stálý N nestálý Údaje o teplotě pro chemickou odolnost nejsou identické s provozní teplotou při určitých provozních tlacích. Obecně se zvyšující se teplotou stálost, resp. odolnost plastů vůči působení chemikálií a jejich roztoků, klesá. Chemické látky Koncentrace Odolnost při teplotě 20 C 30 C 40 C 50 C 60 C 12,5 % účinného chlóru S S S PS acetaldehyd 100 N acetaldehyd 40 PS PS PS acetaldehyd+kyselina octová 90/40 PS acetanhydrid 100 N aceton stopově N aceton 100 N allylalkohol 96 PS N alkoholy parafinické 100 S S S S S alkoholy vyšší mastné 100 S S S S S amoniak plynný 100 S S S S S amoniak kapalný 100 PS PS PS amoniaková voda tepelně nasycený r. S S PS anilín, čistý 100 N anilín, čistý nasycený r. N anilín chlorhydrát vodný nasycený r. PS anon 100 N anorganická hnojiva do 10 S S S PS anorganická hnojiva nasycený r. S S S S S antiformin vodný 2 S asfluid I, kapalný benzaldehyd, vodný r. 0,1 N N N N N benzín 100 S S S S S benzinobenzolová směs 80/20 N N N N N benzoan sodný, vodný r. do 10 S S S benzoan sodný, vodný r. do 36 PS benzol 100 N N N N N bělící louh 12,5 % akt.chloru spotřebitelská S S S PS borax, vodný r. zředěný r. S S S PS borax, vodný r. nasycený r. PS boritan draselný, vodný r. 1 S S S PS brandy S S brom, kapalný 100 N brom plynný nízká PS bromičnan draselný, vodný r. zředěný r. S S S PS bromid draselný, vodný r. zředěný r. S S S PS bromid draselný, vodný r. nasycený r. S S S S S bromová voda nasycený r. PS PS PS bromové páry nízká PS butadien 100 S S S S S butan, plynný 50 S butandiol do 10 S PS N butanol do 100 S S S PS butindiol 100 PS butylacetát 100 N butylfenol 100 PS celuloza, vodný r. nasycený r. S PS cyklanon spotřebitelská S S S S S cyklohexanol 100 N N N N N cyklohexanon 100 N N N N N činící extrakty v celulóze běžná, obchodní S činící extrakty rostlinné běžná, obchodní S čpavková voda nasycený r. S S S PS densordin spotřebitelská S S S S S dextrin, vodný r. nasycený r. S dextrin, vodný r. 18 PS dichroman draselný, vodný r. 40 S N Chemické látky Koncentrace Odolnost při teplotě 20 C 30 C 40 C 50 C 60 C dusičnan amonný, vodný r. zředěný r. S S S PS dusičnan amonný, vodný r. nasycený r. S S S S S dusičnan draselný, vodný r. zředěný r. S S S PS dusičnan draselný, vodný r. nasycený r. S S S S S dusičnan stříbrný, vodný r. do 8 S S S PS dusičnan vápenatý, vodný r. 50 S S S S S dvojchroman draselný, vodný r. 40 S emulze fotografická všechny S S S emulze parafinová spotřebitelská S S S est. kyseliny octové 100 N ethylakrylát 100 N ethylalkohol (kvasná směs) spotřebitelská S S S PS ethylalkohol a kyselina octová spotřebitelská S PS ethylalkohol (kvasná ředina) spotřebitelská S PS ethylalkohol denat., (s 2 % toulenu) 96 S PS PS PS ethylalkohol, kapalný (líh) 96 S S S PS ethylalkohol, kapalný (líh) všechny S S S ethylenchlorid 100 N ethylenoxid kapalný 100 N ethylether 100 N fenolové vody do 96 PS PS PS N fenolové vody 1 S fenylhydrazin 100 N fenylhydrazin-chlorhydrát, vodný r. nasycený r. PS ferrikyanid a ferrokyanid draselný, vodný r. zředěný r. S S S PS ferrikyanid a ferrokyanid draselný, vodný r. nasycený r. S S S S S fluoramon, kapalný do 20 S fluorid amonný vodný do 20 S S S PS fluorid měďnatý vodný 2 S S S S S fluorodusík, vodný r. do 20 S PS fluorovodík stopově S formaldehyd, vodný r. zředěný r. S S S PS formaldehyd, vodný r. 40 S S S S S fosfan 100 S fosforovodík 100 S fosgen plynný 100 S PS fosgen kapalný 100 N fotoemulze (viz emulze fotografická) fotoustalovače spotřebitelská S S S fotovývojka spotřebitelská S S S Frigen 100 S fruktóza (hroznový cukr), vodný r. nasycený r. S S S PS glukóza, vodný r. nasycený r. S glycerin, vodný r. všechny S S S S S glykol, vodný r. 10 S S S S S glykol, vodný r. spotřebitelská S S S S S hexantriol spotřebitelská S S S S S hnojivové soli, kapalné do 10 % S S S S PS hnojivové soli, kapalné nasycený r. S S S S S hovězí lůj, sulfonová emulze spotřebitelská S hroznový cukr (viz fruktóza) hydrogensiřičitan sodný, vodný r. zředěný r. S S S PS hydrogensiřičitan sodný, vodný r. nasycený r. S S S S S hydrosulfát, kapalný do 10 % S S S PS hydroxylaminsulfát, vodný r. do 12 S S S chlorfen spotřebitelská PS N chlor plynný, suchý 100 PS PS PS N chlor plynný, vlhký 0,5 S chlor plynný, vlhký 1 PS chlor plynný, vlhký 5 PS chlor plynný, vlhký 97 PS chlor zkapalněný N chloramin, vodný r. zředěný r. S N N N chlorečnan sodný, vodný r. do 10 S S S PS chlorečnan sodný, vodný r. nasycený r. S S S S S 20 TE.: FAX: E-MAI: info@wavin.cz
