Meteorologická stanice HomeSTAR KW 9008 Verze z 11/09. Obj. č.:

Transkript

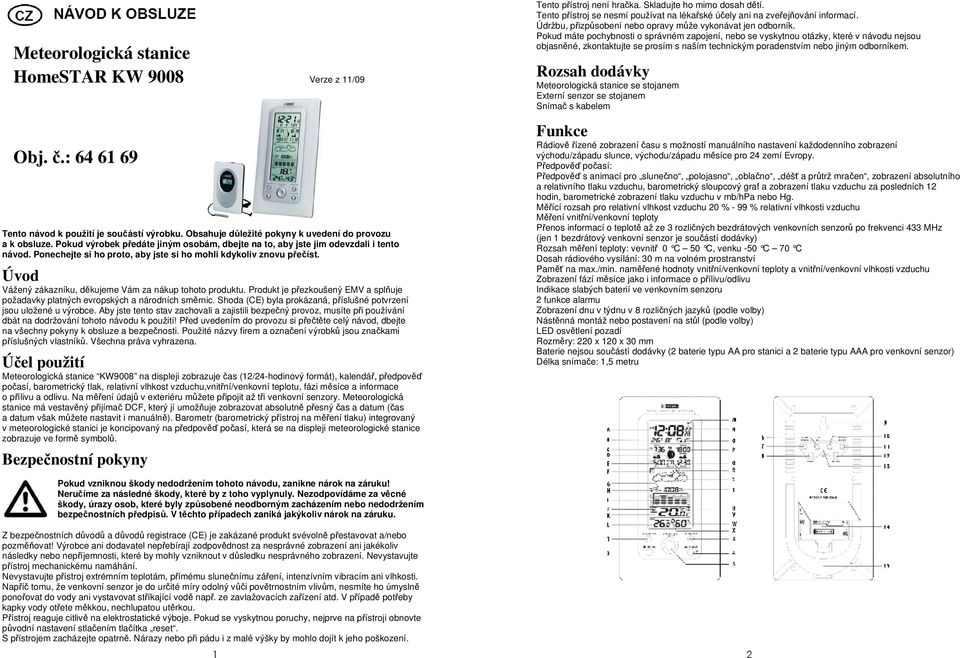

1 Meteorologická stanice HomeSTAR KW 9008 Verze z 11/09 Obj. č.: Tento návod k použití je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Pokud výrobek předáte jiným osobám, dbejte na to, aby jste jim odevzdali i tento návod. Ponechejte si ho proto, aby jste si ho mohli kdykoliv znovu přečíst. Úvod Vážený zákazníku, děkujeme Vám za nákup tohoto produktu. Produkt je přezkoušený EMV a splňuje požadavky platných evropských a národních směrnic. Shoda (CE) byla prokázaná, příslušné potvrzení jsou uložené u výrobce. Aby jste tento stav zachovali a zajistili bezpečný provoz, musíte při používání dbát na dodržování tohoto návodu k použití! Před uvedením do provozu si přečtěte celý návod, dbejte na všechny pokyny k obsluze a bezpečnosti. Použité názvy firem a označení výrobků jsou značkami příslušných vlastníků. Všechna práva vyhrazena. Účel použití Meteorologická stanice KW9008 na displeji zobrazuje čas (12/24-hodinový formát), kalendář, předpověď počasí, barometrický tlak, relativní vlhkost vzduchu,vnitřní/venkovní teplotu, fázi měsíce a informace o přílivu a odlivu. Na měření údajů v exteriéru můžete připojit až tři venkovní senzory. Meteorologická stanice má vestavěný přijímač DCF, který jí umožňuje zobrazovat absolutně přesný čas a datum (čas a datum však můžete nastavit i manuálně). Barometr (barometrický přístroj na měření tlaku) integrovaný v meteorologické stanici je koncipovaný na předpověď počasí, která se na displeji meteorologické stanice zobrazuje ve formě symbolů. Bezpečnostní pokyny Tento přístroj není hračka. Skladujte ho mimo dosah dětí. Tento přístroj se nesmí používat na lékařské účely ani na zveřejňování informací. Údržbu, přizpůsobení nebo opravy může vykonávat jen odborník. Pokud máte pochybnosti o správném zapojení, nebo se vyskytnou otázky, které v návodu nejsou objasněné, zkontaktujte se prosím s naším technickým poradenstvím nebo jiným odborníkem. Rozsah dodávky Meteorologická stanice se stojanem Externí senzor se stojanem Snímač s kabelem Funkce Rádiově řízené zobrazení času s možností manuálního nastavení každodenního zobrazení východu/západu slunce, východu/západu měsíce pro 24 zemí Evropy. Předpověď počasí: Předpověď s animací pro slunečno, polojasno, oblačno, déšť a průtrž mračen, zobrazení absolutního a relativního tlaku vzduchu, barometrický sloupcový graf a zobrazení tlaku vzduchu za posledních 12 hodin, barometrické zobrazení tlaku vzduchu v mb/hpa nebo Hg. Měřící rozsah pro relativní vlhkost vzduchu 20 % - 99 % relativní vlhkosti vzduchu Měření vnitřní/venkovní teploty Přenos informací o teplotě až ze 3 rozličných bezdrátových venkovních senzorů po frekvenci 433 MHz (jen 1 bezdrátový venkovní senzor je součástí dodávky) Rozsah měření teploty: vevnitř 0 C 50 C, venku -50 C 70 C Dosah rádiového vysílání: 30 m na volném prostranství Paměť na max./min. naměřené hodnoty vnitřní/venkovní teploty a vnitřní/venkovní vlhkosti vzduchu Zobrazení fází měsíce jako i informace o přílivu/odlivu Indikace slabých baterií ve venkovním senzoru 2 funkce alarmu Zobrazení dnu v týdnu v 8 rozličných jazyků (podle volby) Nástěnná montáž nebo postavení na stůl (podle volby) LED osvětlení pozadí Rozměry: 220 x 120 x 30 mm Baterie nejsou součástí dodávky (2 baterie typu AA pro stanici a 2 baterie typu AAA pro venkovní senzor) Délka snímače: 1,5 metru Pokud vzniknou škody nedodržením tohoto návodu, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Nezodpovídáme za věcné škody, úrazy osob, které byly způsobené neodborným zacházením nebo nedodržením bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. Z bezpečnostních důvodů a důvodů registrace (CE) je zakázané produkt svévolně přestavovat a/nebo pozměňovat! Výrobce ani dodavatel nepřebírají zodpovědnost za nesprávné zobrazení ani jakékoliv následky nebo nepříjemnosti, které by mohly vzniknout v důsledku nesprávného zobrazení. Nevystavujte přístroj mechanickému namáhání. Nevystavujte přístroj extrémním teplotám, přímému slunečnímu záření, intenzívním vibracím ani vlhkosti. Napříč tomu, že venkovní senzor je do určité míry odolný vůči povětrnostním vlivům, nesmíte ho úmyslně ponořovat do vody ani vystavovat stříkající vodě např. ze zavlažovacích zařízení atd. V případě potřeby kapky vody otřete měkkou, nechlupatou utěrkou. Přístroj reaguje citlivě na elektrostatické výboje. Pokud se vyskytnou poruchy, nejprve na přístroji obnovte původní nastavení stlačením tlačítka reset. S přístrojem zacházejte opatrně. Nárazy nebo při pádu i z malé výšky by mohlo dojít k jeho poškození. 1 2

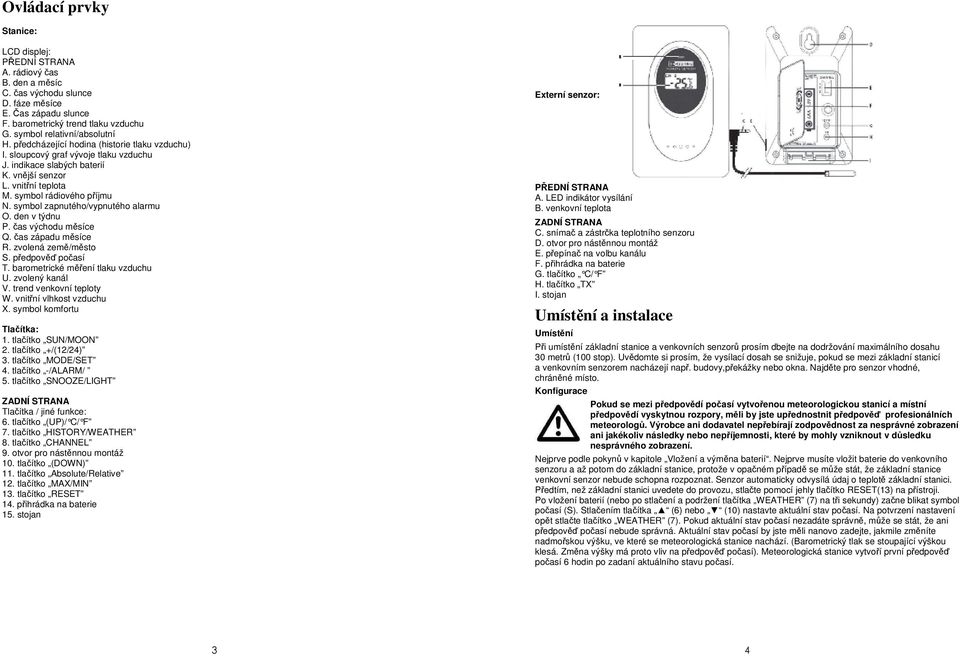

2 Ovládací prvky Stanice: LCD displej: PŘEDNÍ STRANA A. rádiový čas B. den a měsíc C. čas východu slunce D. fáze měsíce E. Čas západu slunce F. barometrický trend tlaku vzduchu G. symbol relativní/absolutní H. předcházející hodina (historie tlaku vzduchu) I. sloupcový graf vývoje tlaku vzduchu J. indikace slabých baterií K. vnější senzor L. vnitřní teplota M. symbol rádiového příjmu N. symbol zapnutého/vypnutého alarmu O. den v týdnu P. čas východu měsíce Q. čas západu měsíce R. zvolená země/město S. předpověď počasí T. barometrické měření tlaku vzduchu U. zvolený kanál V. trend venkovní teploty W. vnitřní vlhkost vzduchu X. symbol komfortu Tlačítka: 1. tlačítko SUN/MOON 2. tlačítko +/(12/24) 3. tlačítko MODE/SET 4. tlačítko -/ALARM/ 5. tlačítko SNOOZE/LIGHT ZADNÍ STRANA Tlačítka / jiné funkce: 6. tlačítko (UP)/ C/ F 7. tlačítko HISTORY/WEATHER 8. tlačítko CHANNEL 9. otvor pro nástěnnou montáž 10. tlačítko (DOWN) 11. tlačítko Absolute/Relative 12. tlačítko MAX/MIN 13. tlačítko RESET 14. přihrádka na baterie 15. stojan Externí senzor: PŘEDNÍ STRANA A. LED indikátor vysílání B. venkovní teplota ZADNÍ STRANA C. snímač a zástrčka teplotního senzoru D. otvor pro nástěnnou montáž E. přepínač na volbu kanálu F. přihrádka na baterie G. tlačítko C/ F H. tlačítko TX I. stojan Umístění a instalace Umístění Při umístění základní stanice a venkovních senzorů prosím dbejte na dodržování maximálního dosahu 30 metrů (100 stop). Uvědomte si prosím, že vysílací dosah se snižuje, pokud se mezi základní stanicí a venkovním senzorem nacházejí např. budovy,překážky nebo okna. Najděte pro senzor vhodné, chráněné místo. Konfigurace Pokud se mezi předpovědí počasí vytvořenou meteorologickou stanicí a místní předpovědí vyskytnou rozpory, měli by jste upřednostnit předpověď profesionálních meteorologů. Výrobce ani dodavatel nepřebírají zodpovědnost za nesprávné zobrazení ani jakékoliv následky nebo nepříjemnosti, které by mohly vzniknout v důsledku nesprávného zobrazení. Nejprve podle pokynů v kapitole Vložení a výměna baterií. Nejprve musíte vložit baterie do venkovního senzoru a až potom do základní stanice, protože v opačném případě se může stát, že základní stanice venkovní senzor nebude schopna rozpoznat. Senzor automaticky odvysílá údaj o teplotě základní stanici. Předtím, než základní stanici uvedete do provozu, stlačte pomocí jehly tlačítko RESET(13) na přístroji. Po vložení baterií (nebo po stlačení a podržení tlačítka WEATHER (7) na tři sekundy) začne blikat symbol počasí (S). Stlačením tlačítka (6) nebo (10) nastavte aktuální stav počasí. Na potvrzení nastavení opět stlačte tlačítko WEATHER (7). Pokud aktuální stav počasí nezadáte správně, může se stát, že ani předpověď počasí nebude správná. Aktuální stav počasí by jste měli nanovo zadejte, jakmile změníte nadmořskou výšku, ve které se meteorologická stanice nachází. (Barometrický tlak se stoupající výškou klesá. Změna výšky má proto vliv na předpověď počasí). Meteorologická stanice vytvoří první předpověď počasí 6 hodin po zadaní aktuálního stavu počasí. 3 4

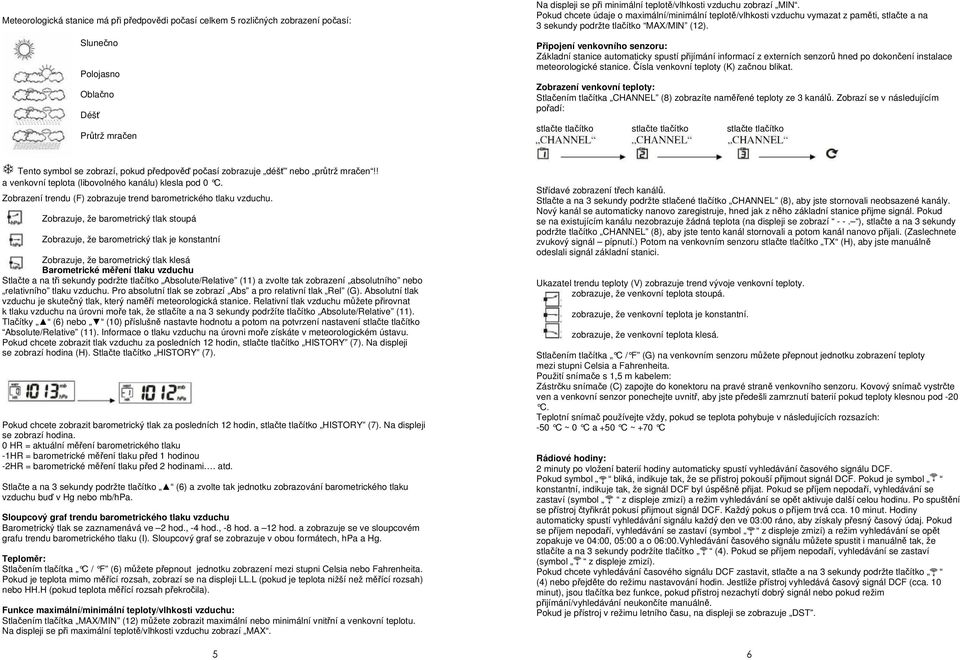

3 Meteorologická stanice má při předpovědi počasí celkem 5 rozličných zobrazení počasí: Slunečno Polojasno Oblačno Déšť Průtrž mračen Na displeji se při minimální teplotě/vlhkosti vzduchu zobrazí MIN. Pokud chcete údaje o maximální/minimální teplotě/vlhkosti vzduchu vymazat z paměti, stlačte a na 3 sekundy podržte tlačítko MAX/MIN (12). Připojení venkovního senzoru: Základní stanice automaticky spustí přijímání informací z externích senzorů hned po dokončení instalace meteorologické stanice. Čísla venkovní teploty (K) začnou blikat. Zobrazení venkovní teploty: Stlačením tlačítka CHANNEL (8) zobrazíte naměřené teploty ze 3 kanálů. Zobrazí se v následujícím pořadí: stlačte tlačítko stlačte tlačítko stlačte tlačítko Tento symbol se zobrazí, pokud předpověď počasí zobrazuje déšť nebo průtrž mračen!! a venkovní teplota (libovolného kanálu) klesla pod 0 C. Zobrazení trendu (F) zobrazuje trend barometrického tlaku vzduchu. Zobrazuje, že barometrický tlak stoupá Zobrazuje, že barometrický tlak je konstantní Zobrazuje, že barometrický tlak klesá Barometrické měření tlaku vzduchu Stlačte a na tři sekundy podržte tlačítko Absolute/Relative (11) a zvolte tak zobrazení absolutního nebo relativního tlaku vzduchu. Pro absolutní tlak se zobrazí Abs a pro relativní tlak Rel (G). Absolutní tlak vzduchu je skutečný tlak, který naměří meteorologická stanice. Relativní tlak vzduchu můžete přirovnat k tlaku vzduchu na úrovni moře tak, že stlačíte a na 3 sekundy podržíte tlačítko Absolute/Relative (11). Tlačítky (6) nebo (10) příslušně nastavte hodnotu a potom na potvrzení nastavení stlačte tlačítko Absolute/Relative (11). Informace o tlaku vzduchu na úrovni moře získáte v meteorologickém ústavu. Pokud chcete zobrazit tlak vzduchu za posledních 12 hodin, stlačte tlačítko HISTORY (7). Na displeji se zobrazí hodina (H). Stlačte tlačítko HISTORY (7). Pokud chcete zobrazit barometrický tlak za posledních 12 hodin, stlačte tlačítko HISTORY (7). Na displeji se zobrazí hodina. 0 HR = aktuální měření barometrického tlaku -1HR = barometrické měření tlaku před 1 hodinou -2HR = barometrické měření tlaku před 2 hodinami. atd. Stlačte a na 3 sekundy podržte tlačítko (6) a zvolte tak jednotku zobrazování barometrického tlaku vzduchu buď v Hg nebo mb/hpa. Sloupcový graf trendu barometrického tlaku vzduchu Barometrický tlak se zaznamenává ve 2 hod., -4 hod., -8 hod. a 12 hod. a zobrazuje se ve sloupcovém grafu trendu barometrického tlaku (I). Sloupcový graf se zobrazuje v obou formátech, hpa a Hg. Teploměr: Stlačením tlačítka C / F (6) m ůžete přepnout jednotku zobrazení mezi stupni Celsia nebo Fahrenheita. Pokud je teplota mimo měřící rozsah, zobrazí se na displeji LL.L (pokud je teplota nižší než měřící rozsah) nebo HH.H (pokud teplota měřící rozsah překročila). Funkce maximální/minimální teploty/vlhkosti vzduchu: Stlačením tlačítka MAX/MIN (12) můžete zobrazit maximální nebo minimální vnitřní a venkovní teplotu. Na displeji se při maximální teplotě/vlhkosti vzduchu zobrazí MAX. 5 Střídavé zobrazení třech kanálů. Stlačte a na 3 sekundy podržte stlačené tlačítko CHANNEL (8), aby jste stornovali neobsazené kanály. Nový kanál se automaticky nanovo zaregistruje, hned jak z něho základní stanice přijme signál. Pokud se na existujícím kanálu nezobrazuje žádná teplota (na displeji se zobrazí - -. ), stlačte a na 3 sekundy podržte tlačítko CHANNEL (8), aby jste tento kanál stornovali a potom kanál nanovo přijali. (Zaslechnete zvukový signál pípnutí.) Potom na venkovním senzoru stlačte tlačítko TX (H), aby jste manuálně odeslali signál základní stanici. Ukazatel trendu teploty (V) zobrazuje trend vývoje venkovní teploty. zobrazuje, že venkovní teplota stoupá. zobrazuje, že venkovní teplota je konstantní. zobrazuje, že venkovní teplota klesá. Stlačením tlačítka C / F (G) na venkovním senzoru m ůžete přepnout jednotku zobrazení teploty mezi stupni Celsia a Fahrenheita. Použití snímače s 1,5 m kabelem: Zástrčku snímače (C) zapojte do konektoru na pravé straně venkovního senzoru. Kovový snímač vystrčte ven a venkovní senzor ponechejte uvnitř, aby jste předešli zamrznutí baterií pokud teploty klesnou pod -20 C. Teplotní snímač používejte vždy, pokud se teplota pohybuje v následujících rozsazích: -50 C ~ 0 C a +50 C ~ +70 C Rádiové hodiny: 2 minuty po vložení baterií hodiny automaticky spustí vyhledávání časového signálu DCF. Pokud symbol bliká, indikuje tak, že se přístroj pokouší přijmout signál DCF. Pokud je symbol konstantní, indikuje tak, že signál DCF byl úspěšně přijat. Pokud se příjem nepodaří, vyhledávání se zastaví (symbol z displeje zmizí) a režim vyhledávání se opět aktivuje další celou hodinu. Po spuštění se přístroj čtyřikrát pokusí přijmout signál DCF. Každý pokus o příjem trvá cca. 10 minut. Hodiny automaticky spustí vyhledávání signálu každý den ve 03:00 ráno, aby získaly přesný časový údaj. Pokud se příjem nepodaří, vyhledávání se zastaví (symbol z displeje zmizí) a režim vyhledávání se opět zopakuje ve 04:00, 05:00 a o 06:00.Vyhledávání časového signálu můžete spustit i manuálně tak, že stlačíte a na 3 sekundy podržíte tlačítko (4). Pokud se příjem nepodaří, vyhledávání se zastaví (symbol z displeje zmizí). Pokud chcete vyhledávání časového signálu DCF zastavit, stlačte a na 3 sekundy podržte tlačítko (4) nebo přejděte do režimu nastavování hodin. Jestliže přístroj vyhledává časový signál DCF (cca. 10 minut), jsou tlačítka bez funkce, pokud přístroj nezachytí dobrý signál nebo pokud režim přijímání/vyhledávání neukončíte manuálně. Pokud je přístroj v režimu letního času, na displeji se zobrazuje DST. 6

4 Manuální nastavení času: Stlačte a na 3 sekundy podržte tlačítko MODE/SET (3), aby jste přešli do režimu nastavení času/kalendáře. Tlačítky + (2) nebo - (4) nastavení změníte a následně stlačte tlačítko MODE/SET (3), aby jste příslušné nastavení potvrdili. Pořadí nastavení je následovné: hodiny, minuty, sekundy, rok, měsíc, den, jazyk zobrazení dnu v týdnu, země, město a časové pásmo. Pro zobrazení dnu v týdnu si můžete volit mezi 8 jazyky: němčina, angličtina, ruština, dánština, holandština, italština, španělština a francouzština. Jednotlivé jazyky a příslušné zkratky pro jednotlivé dny v týdnu jsou uvedené v následující tabulce: Jazyk Neděle Pondělí Úterý Středa Čtvrtek Pátek Sobota Němčina, DE SO MO DI MI DO FR SA Angličtina, EN SU MO TU WE TH FR SA Ruština, RU BC NH BT CP HT NT CY Dánština, DA SO MA TI ON TO FR LO Holandština, NE ZO MA DI VO DO VR ZA Italština, IT DO LU MA ME GI VE SA Španělština, ES DO LU MA MI JU VI SA Francouzština, FR DI LU MA ME JE VE SA Nastavení časového pásma je potřebné v zemích, ve kterých je možné přijímat časový signál DCF, ale nacházející se v jiném časovém pásmu než Německo. Pokud se země nachází v časovém pásmu jednu hodinu před středoevropským časem, je třeba časové pásmo nastavit na +1. Hodiny potom automaticky zobrazí o 1 hodinu pozdější čas než přijaly prostřednictvím signálu DCF. Pokud v průběhu 15 sekund nevykonáte žádné nastavení, přístroj automaticky opustí režim nastavování. 12-/24-hodinový formát zobrazení času: Stlačením tlačítka 12/24 (2) můžete zvolit mezi 12- nebo 24-hodinovým formátem zobrazením času. 2 denní funkce alarmu: Stlačte tlačítko MODE/SET (3), aby se na displeji zobrazila následující obrazovka: čas čas alarmu 1 ( zobrazí se na displeji) čas alarmu 2 ( zobrazí se na displeji) Při zobrazení času alarmu 1 nebo času alarmu 2 stlačte a na 3 sekundy podržte tlačítko MODE/SET (3), aby jste přešli do režimu nastavení času alarmu (1 nebo 2). Stlačením tlačítka + (2) nebo - (4) nastavte požadovaný čas alarmu. Stlačením tlačítka MODE/SET (3) nastavení potvrďte. Při zobrazení času alarmu 1 nebo času alarmu 2 stlačte tlačítko ALARM (4), aby jste příslušný alarm zapnuli (ON) nebo vypnuli (OFF). Pokud se alarm ozve, můžete ho ukončit stlačením tlačítka MODE/SET (3), + (2), - (4) nebo SUN/MOON (1). Funkce zobrazení času východu/západu Slunce a času východu/západu měsíce: Po nastavení kalendáře, země a města v režimu nastavení základní stanice vypočítá časy východu/západu Slunce a východu/západu měsíce. Během průběhu výpočtu údaje o časech východu/západu Slunce a východu/západu měsíce blikají. Pokud chcete zobrazit počet hodin slunečního svitu zvoleného dne, stlačte tlačítko SUN/MOON (1). Stlačením a podržením tlačítka SUN/MOON (1) na 3 sekundy se dostanete do režimu rychlé kontroly východu/západu Slunce a východu/západu měsíce. Cifry města (R) začnou blikat. Zadejte Zemi, Město, Rok, Měsíc a Den. Na nastavování použijte tlačítka + (2) a - (4) a nastavení potvrďte stlačením tlačítka SUN/MOON (1). Během průběhu výpočtu údaje o časech východu/západu Slunce a východu/západu měsíce blikají. Po výpočtu se zobrazí časy východu/západu Slunce a východu/západu měsíce. Cifry města blikají a indikují tak, že základní stanice je ještě stále v režimu rychlé kontroly. Opět stlačte tlačítko SUN/MOON (1), aby jste se vrátili do normálního režimu; Pokud tak neučiníte, přístroj se do normálního režimu vrátí automaticky po 15 sekundách, pokud nestlačíte žádné tlačítko. Pokud měsíc vyjde/zapadne až následující den, zobrazí se na displeji MOONRISE +1 nebo MOONSET +1. Pokud v daný den měsíce nevyjde/nezapadne, zobrazí se na displeji -:--. Zobrazené časy pro východ/západ Slunce a východ/západ měsíce jsou jen referenční hodnoty. Přesné údaje o časech východu/západu Slunce a východu/západu měsíce získáte v meteorologickém ústavu. 7 Zobrazení fází měsíce Fáze měsíce (D) v určitý den se na displeji zobrazuje následovně: A: nov B: dorůstající čtvrť C: dorůstající půlměsíc D: dorůstající měsíc E: úplněk F: couvající měsíc G: couvající půlměsíc H: couvající čtvrť Indikace slabé baterie: Symbol slabé baterie (J) se zobrazí u některého kanálu, pokud je baterie v příslušném venkovním senzoru slabá. V takovém případě by jste baterii měli ihned vyměnit. Země a města V režimu nastavení času si můžete zvolit jednu ze 24 zemí. V následující tabulce najdete seznam zemí a měst spolu s jejich zkratkami: Německo GER Madrid MAD Ancona ANC Gdansk GDA Aachen AAC Malaga MAL Bari BAI Krakov KRA Berlín BER Palma de Bologna BOL Poznaň POZ Mallorca PDM Düsseldorf DUS Salamanca SAL Cagliari CAG Štetín SZC Dresden DRE Sevilla SEV Catania CAT Varšava WAR Erfurt ERF Valencia VAL Firenze FIR Rusko RUS Frankfurt FRA Zaragossa ZAR Foggia FOG Petrohrad PET Flensburg FLE Francie FRA Janov GEN Švédsko SWE Freiburg FRE Besancon BES Lecce LEC Göteborg GOT Hannover HAN Biarritz BIA Messina MES Stockholm STO Brémy BRE Bordeaux BOR Miláno MIL Slovensko SLK Hamburg HAM Brest BRE Neapol NAP Bratislava BRA Rostock ROS Cherbourg CHE Palermo PAL Slovinsko SLO Stralsund STR Lyon LYO Parma PAR Ljubljana LJU Kolín KOE Marseille MAR Perugia PER Jugoslávie YUG Kiel KIE Monako MON Turín TOR Belehrad BER Kassel KAS Metz MET Trieste TRI Rakousko AUS Lipsko LEI Nantes NAN Benátky VEN Graz GRA Mnichov MUE Nice NIC Verona VER Innsbruck INN Magdeburg MAG Orleans ORL Ventimiglia VTG Linz LIN Norimberg NUE Paříž PAR Irsko IRL Salzburg SAL Regensburg REG Perpignan PER Dublin DUB Vídeň VIE Stuttgart STU Lille LIL Luxemburg LUX Belgie BEL Saarbrücken SAA Rouen ROU Luxemburg LUX Antwerpen ANT Schwerin SCH Strassburg STR Norsko NOR Brugges BRU Dánsko DAN Toulouse TOU Bergen BER Brusel BRL Alborg ALB Finsko FIN Oslo OSL Charleroi CHA Arhus ARH Helsinki HEL Stavanger STA Liege LIE Kodaň COP Velká Británie GB Holandsko NET Švýcarsko SWI Odense ODE Aberdeen ABD Amsterdam AMS Lichtenštejnsko Španělsko Belfast BEL Eindhoven EIN Basilej BAS Andorra ESP Birmingham BIR Enschede ENS Bern BER Alicante ALI Bristol BRI Groningen GRO Chur CHU Andorra AND Edinburgh EDI Den Haag DHA Ženeva GEN Badajoz BAD Glasgow GLA Rotterdam ROT Locamo LOC Barcelona BAR Londýn LON Portugalsko POR Luceme LUC Bilbao BIL Manchester MAN Evora EVO St Moritz MOR Cadix CAD Plymouth PLY Coimbra COI St Gallen GAL Cordoba COR Maďarsko HUN Faro FAR Sion SIO Ibiza IBI Budapešť BUD Leiria LEI Vaduz VAD La Corogna LAC Chorvatsko CRO Lisbon LIS Zuerich ZUE Leon LEO Zahreb ZAG Porto POR Česká rep. CZR Las Palmas LPA Itálie ITA Polsko POL Praha PRA 8

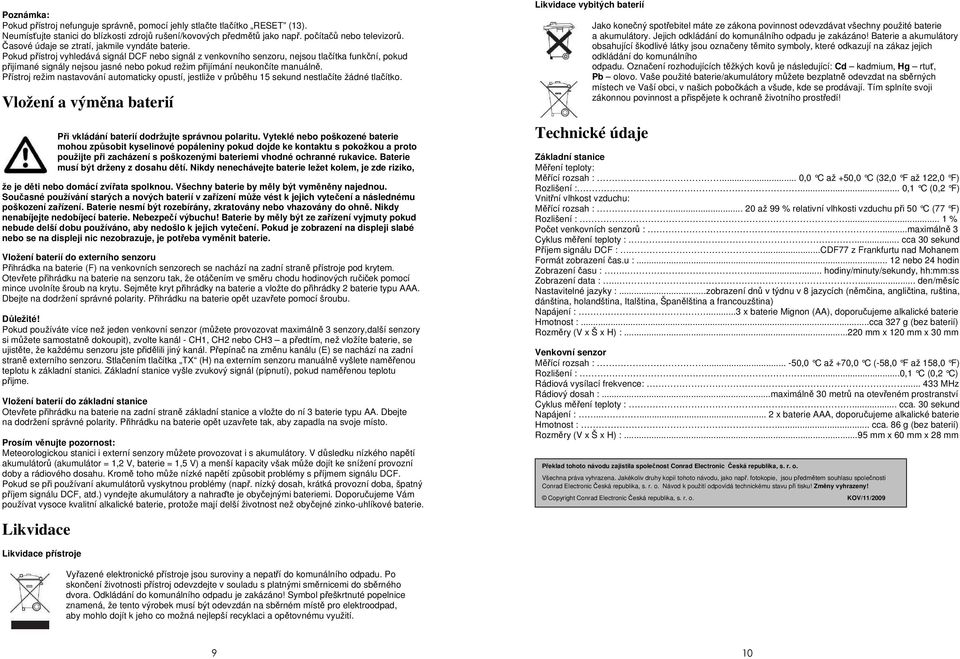

5 Poznámka: Pokud přístroj nefunguje správně, pomocí jehly stlačte tlačítko RESET (13). Neumísťujte stanici do blízkosti zdrojů rušení/kovových předmětů jako např. počítačů nebo televizorů. Časové údaje se ztratí, jakmile vyndáte baterie. Pokud přístroj vyhledává signál DCF nebo signál z venkovního senzoru, nejsou tlačítka funkční, pokud přijímané signály nejsou jasné nebo pokud režim přijímání neukončíte manuálně. Přístroj režim nastavování automaticky opustí, jestliže v průběhu 15 sekund nestlačíte žádné tlačítko. Vložení a výměna baterií Při vkládání baterií dodržujte správnou polaritu. Vyteklé nebo poškozené baterie mohou způsobit kyselinové popáleniny pokud dojde ke kontaktu s pokožkou a proto použijte při zacházení s poškozenými bateriemi vhodné ochranné rukavice. Baterie musí být drženy z dosahu dětí. Nikdy nenechávejte baterie ležet kolem, je zde riziko, že je děti nebo domácí zvířata spolknou. Všechny baterie by měly být vyměněny najednou. Současné používání starých a nových baterií v zařízení může vést k jejich vytečení a následnému poškození zařízení. Baterie nesmí být rozebírány, zkratovány nebo vhazovány do ohně. Nikdy nenabíjejte nedobíjecí baterie. Nebezpečí výbuchu! Baterie by měly být ze zařízení vyjmuty pokud nebude delší dobu používáno, aby nedošlo k jejich vytečení. Pokud je zobrazení na displeji slabé nebo se na displeji nic nezobrazuje, je potřeba vyměnit baterie. Vložení baterií do externího senzoru Přihrádka na baterie (F) na venkovních senzorech se nachází na zadní straně přístroje pod krytem. Otevřete přihrádku na baterie na senzoru tak, že otáčením ve směru chodu hodinových ručiček pomocí mince uvolníte šroub na krytu. Sejměte kryt přihrádky na baterie a vložte do přihrádky 2 baterie typu AAA. Dbejte na dodržení správné polarity. Přihrádku na baterie opět uzavřete pomocí šroubu. Důležité! Pokud používáte více než jeden venkovní senzor (můžete provozovat maximálně 3 senzory,další senzory si můžete samostatně dokoupit), zvolte kanál - CH1, CH2 nebo CH3 a předtím, než vložíte baterie, se ujistěte, že každému senzoru jste přidělili jiný kanál. Přepínač na změnu kanálu (E) se nachází na zadní straně externího senzoru. Stlačením tlačítka TX (H) na externím senzoru manuálně vyšlete naměřenou teplotu k základní stanici. Základní stanice vyšle zvukový signál (pípnutí), pokud naměřenou teplotu přijme. Vložení baterií do základní stanice Otevřete přihrádku na baterie na zadní straně základní stanice a vložte do ní 3 baterie typu AA. Dbejte na dodržení správné polarity. Přihrádku na baterie opět uzavřete tak, aby zapadla na svoje místo. Prosím věnujte pozornost: Meteorologickou stanici i externí senzory můžete provozovat i s akumulátory. V důsledku nízkého napětí akumulátorů (akumulátor = 1,2 V, baterie = 1,5 V) a menší kapacity však může dojít ke snížení provozní doby a rádiového dosahu. Kromě toho může nízké napětí způsobit problémy s příjmem signálu DCF. Pokud se při používaní akumulátorů vyskytnou problémy (např. nízký dosah, krátká provozní doba, špatný příjem signálu DCF, atd.) vyndejte akumulátory a nahraďte je obyčejnými bateriemi. Doporučujeme Vám používat vysoce kvalitní alkalické baterie, protože mají delší životnost než obyčejné zinko-uhlíkové baterie. Likvidace Likvidace vybitých baterií Jako konečný spotřebitel máte ze zákona povinnost odevzdávat všechny použité baterie a akumulátory. Jejich odkládání do komunálního odpadu je zakázáno! Baterie a akumulátory obsahující škodlivé látky jsou označeny těmito symboly, které odkazují na zákaz jejich odkládání do komunálního odpadu. Označení rozhodujících těžkých kovů je následující: Cd kadmium, Hg rtuť, Pb olovo. Vaše použité baterie/akumulátory můžete bezplatně odevzdat na sběrných místech ve Vaší obci, v našich pobočkách a všude, kde se prodávají. Tím splníte svoji zákonnou povinnost a přispějete k ochraně životního prostředí! Technické údaje Základní stanice Měření teploty: Měřící rozsah :... 0,0 C až +50,0 C ( 32,0 F až 122,0 F) Rozlišení :... 0,1 C (0,2 F) Vnitřní vlhkost vzduchu: Měřící rozsah : až 99 % relativní vlhkosti vzduchu při 50 C (77 F) Rozlišení :... 1 % Počet venkovních senzorů :...maximálně 3 Cyklus měření teploty :.... cca 30 sekund Příjem signálu DCF :....CDF77 z Frankfurtu nad Mohanem Formát zobrazení čas.u : nebo 24 hodin Zobrazení času :..... hodiny/minuty/sekundy, hh:mm:ss Zobrazení data : den/měsíc Nastavitelné jazyky :...zobrazení dnů v týdnu v 8 jazycích (němčina, angličtina, ruština, dánština, holandština, Italština, Španělština a francouzština) Napájení :....3 x baterie Mignon (AA), doporučujeme alkalické baterie Hmotnost :...cca 327 g (bez baterií) Rozměry (V x Š x H) : mm x 120 mm x 30 mm Venkovní senzor Měřící rozsah : ,0 C až +70,0 C (-58,0 F až 158,0 F) Rozlišení :...0,1 C (0,2 C) Rádiová vysílací frekvence: MHz Rádiový dosah :...maximálně 30 metrů na otevřeném prostranství Cyklus měření teploty :... cca. 30 sekund Napájení : x baterie AAA, doporučujeme alkalické baterie Hmotnost :... cca. 86 g (bez baterií) Rozměry (V x Š x H) :...95 mm x 60 mm x 28 mm Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. KOV/11/2009 Likvidace přístroje Vyřazené elektronické přístroje jsou suroviny a nepatří do komunálního odpadu. Po skončení životnosti přístroj odevzdejte v souladu s platnými směrnicemi do sběrného dvora. Odkládání do komunálního odpadu je zakázáno! Symbol přeškrtnuté popelnice znamená, že tento výrobek musí být odevzdán na sběrném místě pro elektroodpad, aby mohlo dojít k jeho co možná nejlepší recyklaci a opětovnému využití. 9 10
