1 Autorádio BT-RSD1802K Obj. č.: Obsah Strana Úvod...4 Účel použití autorádia a jeho funkce (doplňující informace)...4 Bezpečnostní předpisy a další důležité informace...6 Přední ovládací panel autorádia a dálkový ovladač...7 Ovládací tlačítka autorádia (dálkového ovladače) a ostatní součásti autorádia... 8 Ovládací tlačítka dálkového ovladače... 9 Montáž autorádia do automobilu...10 Montáž rámu autorádia do šachty (zásuvky) v automobilu Demontáž autorádia Montáž mikrofonu...13 Montáž dálkového ovladače na volant v automobilu...14 Demontáž dálkového ovladače Výměna baterie v dálkovém ovladači Manipulace s bateriemi Několik důležitých poznámek k montáži dálkového ovladače Připojení autorádia k napájení a k ostatním zařízením...18 Připojení autorádia k napájení a připojení reproduktorů Obsazení kontaktů (pinů) normovaného konektoru ISO...18 Připojení antény k autorádiu Připojení přídavného zesilovače k autorádiu a externího zdroje zvuku Připojení ostatních zařízení k autorádiu Připojení mikrofonu k autorádiu Uvedení autorádia do provozu (jeho základní obsluha)...21 Zapnutí a vypnutí autorádia / vypnutí a opětovné zapnutí zvuku Použití otočného regulátoru nastavení hlasitosti VOLUME a tlačítka SELECT [9] Funkce LOUD...21 Funkce DSP...21 Přepínání zobrazení na displeji funkce tlačítka DSP / TA [2] Režim rádia v pásmech VKV (viz funkce RDS):...22 Režim reprodukce z MP3 (SD/USB):...22 Ruční nastavení správného času:...22 Funkce tlačítka MODE / PAIR [19] Funkce tlačítka RESET (tlačítko zpětného nastavení) [7] Volba různých menu nastavení autorádia...23 Použití tlačítka SELECT a otočného regulátoru nastavení hlasitosti VOLUME [9] Zapnutí nebo vypnutí akustického signálu po stisknutí ovládacích tlačítek BEEP...23 Funkce P-VOL...23 Volba rozhlasových pásem AREA...23 Zapnutí nebo vypnutí funkce ladění alternativních frekvencí AF (funkce RDS)...23 Funkce PTY (Program Type, druh vysílaného programu, funkce RDS)...24 Funkce HOUR 12H / 24H (volba 12- nebo 24-hodinového formátu zobrazení času)...24 Funkce PCLK (zobrazení času při vypnutém autorádiu)...24 Funkce CON BT / DISCON BT (zapnutí a vypnutí funkce Bluetooth)...24 Vysílání dopravních informací TA (funkce RDS)...25 Funkce PI SOUND / PI MUTE (funkce RDS)...25 Funkce RETUNE L / RETUNE S (funkce RDS)...25 Funkce MASK DPI / MASK ALL (funkce RDS)...25 Nastavení citlivosti funkce EON (funkce RDS)...26 Funkce TA VOL (funkce RDS)...26 Regionální vysílače, rozšíření funkce AF REG ON / OFF (funkce RDS)

2 Funkce RDS...27 Podrobný popis funkcí RDS...27 Funkce PI (Program Indicator, identifikace programu) Funkce PS (Program Service, zobrazení názvu stanice) Funkce AF (Alternative Frequencies, alternativní frekvence) Funkce TP (Traffic Program, dopravní hlášení, dopravní program) Funkce PTY (Program Type, druh vysílaného programu) Funkce EON (Enhanced Other Networks) Synchronizace času CT (Clock Time, nastavení přesného času hodin rádia) Režim příjmu rozhlasových stanic (TUNER)...29 Funkce tlačítka MODE / PAIR (volba režimu poslechu rozhlasových stanic) Volba frekvenčních pásem, použití tlačítka BND / AMS Automatické uložení stanic do paměti rádia - funkce tlačítka BND / AMS Způsob ladění rozhlasových stanic Ruční uložení naladěných rozhlasových stanic do paměti autorádia Funkce TA (Traffic Announcements, dopravní hlášení, zprávy) použití tlačítka TA Režim reprodukce nahrávek MP3 (USB a SD-MMC)...31 Několik poznámek ke zvukovým formátům MP Paměťová média USB Paměťové karty SD / MMC / SDHC Použití tlačítek DIR- a DIR Volba titulů (stop, nahrávek) Vyhledání určité pasáže na stopě (nahrávce) Přerušení reprodukce nahrávky (pauza) Prohledání všech stop (titulů) s několikasekundovou reprodukcí Opakování přehrávání jednoho titulu (jedné nahrávky) Náhodné přehrávání titulů (nahrávek) Přímá volba titulů (zvukových nahrávek) MP3 podle jejich čísel Volba titulů nebo adresářů (složek) MP3 podle jejich názvů Volba titulů MP3 ze struktury adresářů (složek) Volba titulů MP3 ze zvoleného aktuálního adresáře (ze zvolené složky) Popis funkcí ovládacích tlačítek na dálkovém ovladači...35 Funkce Bluetooth...36 Spárování autorádia s mobilním telefonem (se zařízením s funkcí Bluetooth) Navázání spojení autorádia s mobilním telefonem (se zařízením s funkcí Bluetooth) Normální volání mobilním telefonem Přepnutí autorádia do režimu telefonování a volba telefonního čísla Opakování vytáčení naposledy vytočeného telefonního čísla Příjem příchozího hovoru Odmítnutí příchozího hovoru Ukončení hovoru Přepínání hovoru mezi přístrojem a mobilním telefonem Funkce Audio-Streaming Zdířka AUX IN k připojení externích přístrojů...38 Údržba a čištění autorádia...38 Případné závady a jejich odstranění...39 Výměna pojistky v autorádiu...39 Technické údaje...40 Úvod Vážení zákazníci! Děkujeme Vám za Vaši důvěru a za nákup tohoto našeho autorádia s mnoha užitečnými funkcemi a s vynikajícím vybavením. Přejeme Vám mnoho pěkných zážitků při poslechu rozhlasových stanic v pásmu velmi krátkých vln včetně střeních vln jakož i hudby nebo jiných zvukových nahrávek z CD a MP3 přehrávačů, z kazetových magnetofonů, či z jiných paměťových médií zapojených na vstup AUX IN nebo do USB konektoru tohoto autorádia či z paměťových karet (SD nebo MMC) s kapacitou až 16 GB. Toto stereofonní autorádio Renkforce BT-RSD1802K, které bylo vyrobeno podle nejpřísnějších předpisů řízení kvality a které odpovídá současnému stavu techniky, má vynikající vybavení za poměrně nízkou cenu s pamětí pro uložení až 18 oblíbených rozhlasových stanic v pásmu VKV (FM, UKW) a 6 rozhlasových stanic v pásmu SV (AM, MW). Tuner (VKV) tohoto autorádia je vybaven funkcemi RDS (Radio Data System = systém pro práci s daty = systém umožňující přenášet společně s rozhlasovým programem v pásmu VKV další textové informace) včetně funkce PTY (Program Type = druh neboli typ vysílaného programu) a funkcí EON (Enhanced Other Networks = systém pro zprostředkování informací o dopravě s automatickým přepínáním rozhlasových stanic). Toto autorádio, které je dále vybaveno zesilovačem 4 x 40 W a infračerveným dálkovým ovladačem, Vás jistě překvapí nejen svými možnostmi, ale i sytým a čistým zvukem. Kromě toho můžete do příslušného slotu vložit paměťovou kartu SD (SDHC) nebo MMC a poslouchat hudbu nebo jiné zvukové nahrávky v komprimovaném zvukovém formátu MP3. Toto platí i pro USB-port (konektor), který se nachází na předním ovládacím panelu autorádia, do kterého můžete zapojit USB-stick (paměť flash) jakož i pro vstup AUX IN k připojení externích přístrojů se zvukovými nahrávkami, ke kterému můžete například připojit přenosný CD nebo MP3 přehrávač či přenosný kazetový magnetofon. Toto autorádio, které dodáváme s kvalitním mikrofonem, je dále vybaveno funkcí Bluetooth, která Vám umožní telefonování s mobilními telefony bez použití rukou (funkce hands-free ). Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k montáži autorádia do automobilu, k jeho uvedení do provozu a k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Jestliže výrobek prodáte nebo předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Účel použití autorádia a jeho funkce (doplňující informace) Důležité upozornění! Tento návod v českém jazyce má poněkud jiné uspořádání než originální návod k obsluze. Některé nepodstatné pasáže byly vynechány (zkráceny), některé důležité informace jsou naopak popsány podrobněji. Používejte toto autorádio pouze k účelům, pro které je určeno, tedy k montáži do automobilu. Jiné použití autorádia znamená zánik jakýchkoliv nároků, které by vyplývaly ze záruky přístroje. Dříve než provedete instalaci autorádia do svého automobilu, přečtěte si pozorně všechny informace a pokyny, které se nacházejí v tomto návodu k obsluze. Montáž tohoto autorádia můžete provést do každého automobilu, který je vybaven normovaným otvorem (zásuvkou) pro instalaci autorádií a jiných přístrojů (na palubní desce nebo ve věži pod palubní deskou) a napájením z autobaterie s jmenovitým napětím 12 V (s minus kontaktem na karoserii). K reprodukci hudby a jiných nahrávek jakož i k poslechu rozhlasových stanic stačí provést připojení rádia k již do vozidla zabudovaným reproduktorům (v případě potřeby můžete použít i vhodný výkonný koncový zesilovač). 3 4

3 Kromě výše uvedených funkcí je toto autorádio vybaveno další užitečnými a moderními funkcemi, které zajišťují optimální příjem rozhlasových stanic a kvalitní reprodukci zvukových nahrávek viz následující přehled: Vysoký výkon interního zesilovače (4 x 40 W) Výstup k připojení výkonného externího koncového zesilovače. Vstup k připojení externích zvukových zdrojů (např. přenosného kazetového magnetofonu). Elektronické nastavení úrovně hlasitosti poslechu, hloubek a výšek. Prolínač stereofonních kanálů (fader) a regulátor vyvážení stereofonních kanálů (balance). Digitální procesor k přizpůsobení zvuku různých hudebních žánrů (ekvalizér). Fyziologický regulátor úrovně hlasitosti (loudness). Tuner PLL (Phase Locked Loop) s funkcí RDS. Jedná se o zpětnovazební smyčku fázového závěsu neboli synchronizaci fázovým závěsem, která zajišťuje přesné a stabilní naladění frekvencí vysílačů. Ruční nebo automatické ladění rozhlasových stanic v obou směrech (nahoru a dolů). Automatické ukládání naladěných rozhlasových stanic do paměti rádia (24 pamětí). Alfanumerický LCD displej. Zobrazení informací ID3-Tag při reprodukci zvukových nahrávek ve formátu MP3. Nastavení správného času pomocí funkce RDS. Normovaný montážní materiál. Zabudovaný normovaný konektor (ISO) k připojení reproduktorů a napájení autorádia. Bezpečnostní předpisy a další důležité informace Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat, abyste zabránili případnému poškození autorádia nebo vozidla. Tento symbol upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují k instalaci a k obsluze autorádia a jeho příslušenství. Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly Dodržujte předepsané bezpečnostní předpisy výrobce vozidla. Dodržujte platné zákonné předpisy, které se týkají bezpečnosti silničního provozu. Z důvodů ochrany před nebezpečím úrazu elektrickým proudem nikdy toto autorádio neotvírejte. Uvnitř přístroje se nenacházejí žádné díly nebo součásti, které byste mohli sami opravovat. Opravy přístroje smí provádět pouze personál autorizovaných servisů. V případě nutnosti opravy autorádia se prosím spojte se svým prodejcem, který Vám zajistí jeho opravu v autorizovaném servisu. Toto autorádio není žádná dětská hračka a nepatří z tohoto důvodu do rukou malých dětí. Totéž platí i pro jiné elektronické a elektrické přístroje (spotřebiče). Zajistěte, aby byla v okolí autorádia dostatečná cirkulace okolního vzduchu. Nevystavujte tento přístroj příliš vysokým teplotám, přímému působení slunečních paprsků a jiných zdrojů tepla. Nevystavujte toto autorádio přílišné vlhkosti (stříkající vodě, dešti atd.) jakož i silným otřesům a vibracím nebo silnému mechanickému namáhání. Silniční provoz: Nejvyšší prioritu má bezpečnost silničního provozu. Seznamte se prosím proto, dříve než vyjedete se svým vozidlem, se všemi funkcemi ovládání tohoto autorádia. S autorádiem manipulujte při jízdě pouze tehdy, pokud to dovolí dopravní situace. Nastavte vhodnou úroveň hlasitosti poslechu takovým způsobem, abyste spolehlivě slyšeli výstražné signály jiných účastníků provozu (houkačky, sirény). Instalace autorádia: Dříve než začnete provádět montáž autorádia do svého automobilu, proveďte odpojení autobaterie. Vypněte zapalování a odpojte černý kabel od minus (-) kontaktu autobaterie. Počkejte minimálně 20 minut, aby nedošlo ke spuštění airbagů. Dodržujte rovněž bezpečnostní předpisy a všechny pokyny, které jsou uvedeny v návodech k obsluze přístrojů, které k tomuto autorádiu připojíte. Uvnitř přístroje se nenacházejí žádné díly nebo součásti, které byste mohli sami opravovat. Opravy přístroje smí provádět pouze personál autorizovaných servisů. Provedete-li zásahy do vnitřního zapojení autorádia, ztratíte jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje. Pokud si nebudete vědět rady, jak toto autorádio používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka naší technické poradny (nebo případně jiného odborníka např. v autoservisu). 5 6

4 Přední ovládací panel autorádia a dálkový ovladač Ovládací tlačítka autorádia (dálkového ovladače) a ostatní součásti autorádia 1 Tlačítko : Ladění rozhlasových stanic nahoru (vyšší frekvence) / vyhledání stop (titulů) vpřed (reprodukce následujícího titulu) na paměťových médiích / provedení různých nastavení. 2 Tlačítko DSP / TA / : Krátkodobé přepínání různých zobrazení na displeji autorádia / zobrazení dopravních informací, hlášení a zpráv (RDS) / přepnutí autorádia do režimu telefonování (přepínání telefonního hovoru mezi autorádiem a mobilním telefonem). 3 Displej z tekutých krystalů (LCD). 4 Konektor (zdířka) AUX IN: Připojení externích přístrojů (například MP3 přehrávače). 5 USB konektor: Připojení zařízení USB (například USB-sticku, paměti flash, MP3 přehrávače s konektorem USB) se zvukovými nahrávkami ve formátu MP3. 6 Tlačítko / MUT: Zapnutí a vypnutí rádia / vypnutí zvuku. 7 Zapuštěné tlačítko RESET zpětného nastavení autorádia na základní dílenské parametry. 8 Tlačítko : Ladění rozhlasových stanic dolů (nižší frekvence) / vyhledání stop (titulů) zpět (reprodukce předchozího titulu) na paměťových médiích / provedení různých nastavení. 9 Otočný regulátor VOLUME: Nastavení úrovně hlasitosti poslechu / tlačítko volby různých funkcí SELECT. 10 Slot k zasunutí paměťových karet SD/MMC. 11 Tlačítko BND / AMS / : Volba jednoho ze tří frekvenčních pásem velmi krátkých vln (F) a jednoho pásma středních vln (MW): F1 F2 F3 MW / prohledávání adresářů (složek) s nahrávkami ve zvukovém formátu MP3 na paměťových médiích / ukončení telefonního hovoru (položení sluchátka) / vymazání zadávaného telefonního čísla. 12 Tlačítko PAU (PAUSE): Přerušení (zastavení, pauza) reprodukce zvukových nahrávek na paměťových médiích (MP3) a pokračování reprodukce. 13 Tlačítko SCN (SCAN): Prohledání všech stop (titulů) na paměťových médiích (MP3) s několikasekundovou reprodukcí začátku každého titulu (cca 10 sekund). 14 Tlačítko RPT (REPEAT): Opakované přehrávání jednoho titulu (MP3). 15 Tlačítka 1 až 6: Tlačítka předvoleb rozhlasových stanic (frekvencí) uložených do vnitřní paměti autorádia. 16 Tlačítko SHF (SHUFFLE): Funkce náhodného výběru titulů (MP3) s jejich následnou reprodukcí. 17 Tlačítko DIR : Listování v adresářích (ve složkách zvukových nahrávek ve formátu MP3) na paměťových médiích směrem dolů. 7 8

5 18 Tlačítko DIR+: Listování v adresářích (ve složkách zvukových nahrávek ve formátu MP3) na paměťových médiích směrem nahoru. 19 Tlačítko MODE / PAIR: Přepínání mezi různými režimy reprodukce: TUNER (zapnutí rádia, tuneru) USB (reprodukce z USB-sticku, z paměti flash) SD-MMC (reprodukce z paměťové karty) AUX (reprodukce z externího přístroje, například z MP3 přehrávače). Spárování mobilního telefonu (zařízení Bluetooth) s autorádiem Ovládací tlačítka dálkového ovladače Poznámka: Tlačítka označená číslicemi 0 až 9, hvězdičkou * [23] a dvojitým křížkem # [27] slouží v režimu telefonování (hands-free) k vytáčení telefonních čísel. 20 Tlačítko / BAND / LOU: Ukončení telefonního hovoru (položení sluchátka) / volba jednoho ze tří frekvenčních pásem velmi krátkých vln (F) a jednoho pásma středních vln (MW): F1 F2 F3 MW / nastavení fyziologického regulátoru úrovně hlasitosti (loudness). 21 Tlačítko AF / MON / 7: Zapnutí nebo vypnutí funkce alternativních frekvencí (automatické přepínání vysílačů při slabém signálu, přepínání vysílání stanic se stejným identifikačním kódem PI) / přepínání mezi monofonním a stereofonním zvukem v režimu příjmu rozhlasových stanic. Viz též poznámka uvedená výše. 22 Tlačítko EQ / TA / 8: Zapnutí funkce digitálního ekvalizéru (DSP) / dopravní informace, hlášení, zprávy (RDS). Viz též poznámka uvedená výše. 23 Tlačítko * / <<: Stejná funkce jako tlačítko [8] na autorádiu. Viz též poznámka uvedená výše. 24 Tlačítko DISP / 0: Přepínání zobrazení na displeji autorádia (stejná funkce jako tlačítko DSP [2] na autorádiu). Viz též poznámka uvedená výše. Montáž autorádia do automobilu Instalaci (montáž) tohoto autorádia můžete provést v normálním případě do každého osobního automobilu (případně i do nákladního), který je vybaven normovanou zásuvku (otvorem, šachtou) s rozměry 182 x 53 mm pro montáž autorádií a jiných přístrojů a dále autobaterií (akumulátorem) s jmenovitým napětím 12 V. Alternativně můžete k montáži tohoto rádia použít i konzolu (věž). Pokud si nebudete vědět rady, jakým způsobem provést montáž tohoto autorádia do svého automobilu, požádejte o jeho instalaci příslušný servis (autoopravnu). U nákladních automobilů s autobaterií s jmenovitým stejnosměrným napětím 24 V budete muset použít vhodný měnič napětí 24 V 12 V. Dříve než začnete provádět montáž autorádia do svého automobilu, proveďte odpojení autobaterie. Vypněte zapalování a odpojte černý (nebo modrý) kabel od minus ( ) kontaktu autobaterie. Počkejte minimálně 20 minut, aby nedošlo ke spuštění airbagů. Zvolte pro montáž tohoto autorádia ve svém vozidle takové místo, které v žádném případě neovlivní negativně bezpečnost a provozuschopnost automobilu a odkud jej budete moci snadno ovládat. Nevystavujte toto autorádio příliš vysokým teplotám (přímému slunečnímu záření nebo horkému vzduchu topení), působení prachu, nečistotám a silným otřesům nebo vibracím. K instalaci autorádia použijte přiložený montážní materiál. Toto autorádio se svým zesilovačem je dimenzováno k připojení reproduktorů s minimální impedancí 4 Ω. Použití reproduktorů s nižší impedancí může způsobit zkreslení zvuku nebo za určitých okolností i poškození koncového zesilovače autorádia. Dodržujte rovněž bezpečnostní předpisy a všechny pokyny, které jsou uvedeny v návodech k obsluze přístrojů, které k tomuto autorádiu připojíte. Dříve než začnete vyvrtávat potřebné otvory nebo provádět výřezy v plechu karoserie automobilu, zkontrolujte, zda se v příslušném prostoru za karosérií nenacházejí žádné elektrické kabely nebo jiná vedení, jejichž poškození by mohlo způsobit zkrat nebo jiné škody na vozidle. Montáž rámu autorádia do šachty (zásuvky) v automobilu 25 Tlačítko : Přepnutí autorádia do režimu telefonování bez použití rukou (příjem telefonního hovoru, zvednutí telefonního sluchátka) 26 Tlačítko PTY / 9: Funkce RDS. Volba druhu programu rozhlasové stanice (hudba, mluvené slovo atd.). Viz též poznámka uvedená výše. 27 Tlačítko # / >>: Stejná funkce jako tlačítko [1] na autorádiu. Viz též poznámka uvedená výše. 28 Tlačítko (+): Zvýšení úrovně hlasitosti poslechu. 29 Tlačítko ( ): Snížení úrovně hlasitosti poslechu. 1. Zasuňte oba přiložené nástroje (klíče) na vysunutí autorádia do příslušných otvorů (štěrbin) na obou stranách montážního rámu (viz označení 1 na výše uvedeném vyobrazení). Stáhněte opatrně tento montážní rám směrem dozadu s autorádia (viz označení 2 na výše uvedeném vyobrazení). 9 10

6 Aby bylo autorádio pevně přichyceno (aby nemohlo vibrovat a viklat se), zajistěte jej pomocí šroubku na jeho zadní straně. Mnohé modely vozů jsou tímto zajištěním již vybaveny. Pokud ne, pak připevněte přiloženou lištu s otvory na zadní stranu autorádia pomocí šroubku, pérové podložky a matice. Tuto lištu můžete poté ohnout (rukou) a přišroubovat ji pomocí samořezného šroubku s podložkou ke karosérii vozu (viz následující vyobrazení). Toto opatření slouží současně jako uzemnění autorádia. 2. Zasuňte montážní rám autorádia do normovaného otvoru (zásuvky) v automobilu. 3. Ohněte (přihněte) poté pomocí vhodného plochého šroubováku kovové příchytky v montážním rámu takovým způsobem, aby byl montážní rám pevně zajištěn v normované zásuvce palubní desky (nebo ve věži pod palubní deskou). Demontáž autorádia Zasuňte oba přiložené nástroje (klíče) na vysunutí rádia do příslušných otvorů (štěrbin) na obou stranách montážního rámu. Vyšroubujte zajišťovací šroubek na zadní straně autorádia. Vytáhněte rádio opatrně z montážního rámu a odpojte od něj normovaný konektor ISO, anténu a ostatní kabely (připojený externí přístroj nebo zesilovač). 4. Po provedení připojení kabelů zasuňte do montážního rámu autorádio, toto rádio musí do tohoto rámu pevně zaskočit. Dejte přitom pozor na to, abyste nezmáčkli (neohnuli) žádné propojovací kabely nebo je jinak nepoškodili

7 Montáž mikrofonu Montáž dálkového ovladače na volant v automobilu Vyšroubujte dva šroubky [E] z držáku dálkového ovladače [D] (viz obr. 3). Tento mikrofon můžete připevnit na protisluneční clonu, na kryt (na obložení) sloupku řízení nebo na jiné vhodné místo uvnitř automobilu. K připevnění mikrofonu použijte jeho rozvírací příchytku (klips). Poté protáhněte kabel s konektorem tohoto mikrofonu do prostoru montáže autorádia. 1. Vyrovnejte do normální polohy volant [C]. Přiložte na vnitřní část volantu [C] příchytku držáku dálkového ovladače [A]. Omotejte okolo volantu pryžový pás [B] a zajistěte jej pevně otvory a zarážkami (výstupky) v příchytce držáku dálkového ovladače [A] (viz obr. 1). Dálkový ovladač se nesmí při jízdě na volantu posunovat. 2. V případě potřeby odřízněte (odstřihněte) přečnívající část pryžového pásu [B] (viz obr. 2). 3. Přišroubujte opět dvěma šroubky [E] držák dálkového ovladače [D] k jeho příchytce [A] na volantu (viz obr. 3 a 1)

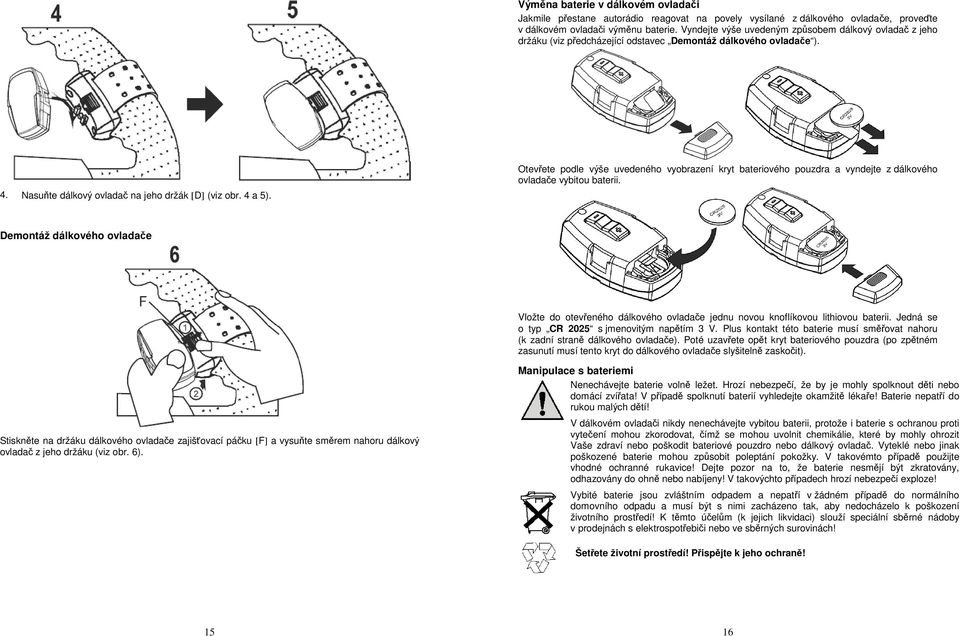

8 Výměna baterie v dálkovém ovladači Jakmile přestane autorádio reagovat na povely vysílané z dálkového ovladače, proveďte v dálkovém ovladači výměnu baterie. Vyndejte výše uvedeným způsobem dálkový ovladač z jeho držáku (viz předcházející odstavec Demontáž dálkového ovladače ). 4. Nasuňte dálkový ovladač na jeho držák [D] (viz obr. 4 a 5). Otevřete podle výše uvedeného vyobrazení kryt bateriového pouzdra a vyndejte z dálkového ovladače vybitou baterii. Demontáž dálkového ovladače Vložte do otevřeného dálkového ovladače jednu novou knoflíkovou lithiovou baterii. Jedná se o typ CR 2025 s jmenovitým napětím 3 V. Plus kontakt této baterie musí směřovat nahoru (k zadní straně dálkového ovladače). Poté uzavřete opět kryt bateriového pouzdra (po zpětném zasunutí musí tento kryt do dálkového ovladače slyšitelně zaskočit). Stiskněte na držáku dálkového ovladače zajišťovací páčku [F] a vysuňte směrem nahoru dálkový ovladač z jeho držáku (viz obr. 6). Manipulace s bateriemi Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do rukou malých dětí! V dálkovém ovladači nikdy nenechávejte vybitou baterii, protože i baterie s ochranou proti vytečení mohou zkorodovat, čímž se mohou uvolnit chemikálie, které by mohly ohrozit Vaše zdraví nebo poškodit bateriové pouzdro nebo dálkový ovladač. Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Přispějte k jeho ochraně! 15 16

9 Několik důležitých poznámek k montáži dálkového ovladače Dálkový ovladač nesmí být umístěn ve vozidle na takovém místě, kde by omezoval spuštění (aktivaci) airbagů. K volantu připevněný dálkový ovladač autorádia nesmí bránit řízení vozidla jakož i ovládání jiných zařízení vozidla. Z tohoto důvodu připevněte dálkový ovladač na vnitřní stranu volantu (viz vyobrazení výše). Na zadní (spodní) straně dálkového ovladače se nacházejí infračervené diody, které vysílají do autorádia ovládací povely. Zadní strana dálkového ovladače musí být z tohoto důvodu stále nasměrována na přední ovládací panel autorádia. Pokud nebude autorádio přijímat ovládací povely z dálkového ovladače, zvolte pro jeho konečnou montáž ve vozidle jiné vhodné místo mimo volant, které v žádném případě neovlivní negativně bezpečnost a provozuschopnost automobilu a na kterém budete moci dálkový ovladač snadno ovládat. Připojení autorádia k napájení a k ostatním zařízením Z bezpečnostních důvodů svěřte tyto práce raději odborníkům. Dodržujte předepsané bezpečnostní předpisy výrobce vozidla. Dodržujte platné zákonné předpisy, které se týkají bezpečnosti silničního provozu. Z důvodů ochrany proti zkratu odpojte před montáží tohoto autorádia minus ( ) kontakt autobaterie. Po odpojení minus svorky autobaterie může dojít ke ztrátě údajů, které jsou uloženy v paměti některých elektronických zařízení v automobilu (hodiny, palubní počítač atd.). V tomto případě proveďte zpětná nastavení těchto zařízení a přístrojů podle příslušných návodů k obsluze. Nesprávně provedená propojení mohou způsobit zkrat a tím i vznik požáru kabelů, dále může dojít k aktivaci airbagů, k poškození elektronických zařízení vozu nebo může toto způsobit nesprávnou funkci či výpadek bezpečnostních a ovládacích zařízení vozu (ukazatelů směru jízdy, brzdových světel, houkačky, zapalování, osvětlení vozu a jiných elektrických nebo elektronických zařízení automobilu). Ke kontrole napětí nepoužívejte žádné žárovkové zkoušečky (zkušební svítilny), nýbrž pouze diodové zkoušečky nebo vhodný voltmetr (digitální multimetr). Žárovkové zkoušečky odebírají poměrně vysoký proud a mohly by ovlivnit nebo poškodit elektronická zařízení automobilu. Kabely procházející plechem (karoserií) opatřete vhodnými pryžovými kabelovými průchodkami, aby nemohlo dojít k prodření jejich izolace a tím k případnému zkratu. Dejte rovněž pozor na to, abyste tyto kabely nezmáčkli nebo nepoškodili o ostré hrany. K připojení reproduktorů použijte vhodné stíněné kabely. Tyto kabely bývají většinou speciálně označeny. Někteří výrobci reproduktorů označují kabel, který má být připojen k plus (+) kontaktu reproduktoru, barevným proužkem. U jiných výrobců bývá tento kabel vroubkovaný a kabel, který se připojuje k minus ( ) kontaktu reproduktoru, bývá naopak hladký. Zesilovač tohoto rádia je dimenzován na použití reproduktorů s minimální impedancí 4 Ω. Nepřipojujte k tomuto autorádiu v žádném případě reproduktory s nižší impedancí. Připojení autorádia k napájení a připojení reproduktorů Odpojte černý kabel od minus ( ) kontaktu autobaterie. Počkejte minimálně 20 minut, aby nedošlo k náhodnému spuštění airbagů. Obsazení kontaktů (pinů) normovaného konektoru ISO Porovnejte toto obsazení (viz následující vyobrazení) s obsazením konektoru ve svém automobilu (tato obsazení mohou být u některých typů automobilů odlišná). Toto se týká hlavně kabelu napájení ze skříňky zapalování (A7, červený) a plus kontaktu autobaterie (A4, žlutý), které jsou u některých značek automobilů zapojeny obráceně. Pokud nebude Váš vůz vybaven normovaným kabelem (zástrčkou, zásuvkou, konektorem) ISO a bude vybaven speciální zástrčkou k připojení autorádia, pak použijte k propojení vhodný kabel s adaptérem (například univerzální adaptér ISO s kabelem), který obdržíte ve specializovaném obchodě s elektrickými potřebami (s autopotřebami) nebo případně ve specializované autodílně (firma Conrad dodává vhodný adaptér se 2 konektory pod obj. č.: nebo se 2 spojkami pod obj. č.: ). Tento univerzální kabelový adaptér ISO je vybaven koncovkou ISO, ke které můžete toto autorádio připojit. Druhý konec tohoto kabelu má odizolované svazky vodičů

10 Upozornění: Pokud připojíte napájení autorádia přímo k plus (+) kontaktu autobaterie a rádio zapomenete vypnout, může dojít po určitém čase k vybití autobaterie (z bezpečnostních důvodů opatřete takto provedené připojení raději zvláštním vypínačem). Z tohoto důvodu (pokud to bude možné) připojte napájení autorádia ke spínací skříňce zapalování v automobilu. Napájení autorádia bude v tomto případě zapnuto až po otočení klíčkem ve skříňce zapalování. Připojení antény k autorádiu Do příslušné zdířky na zadní straně autorádia (vedle konektorů cinch LINE OUT) zapojte konektor kabelu antény. Pokud bude Vaše vozidlo vybaveno jiným anténním konektorem, pak použijte k tomuto účelu vhodný adaptér (např. obj. č.: ). PIN Funkce Barva vodiče (kabelu) A V (baterie) Žlutá A 5 Výstup pro ovládání antény autorádia / zesilovače Modrá A V (napájení, například ze skříňky zapalování) Červená A 8-12 V (uzemnění, kostra) Černá B 1 Pravý zadní reproduktor (+) Fialová B 2 Pravý zadní reproduktor (-) Fialová / černá B 3 Pravý přední reproduktor (+) Šedá B 4 Pravý přední reproduktor (-) Šedá / černá B 5 Levý přední reproduktor (+) Bílá B 6 Levý přední reproduktor (-) Bílá / černá B 7 Levý zadní reproduktor (+) Zelená B 8 Levý zadní reproduktor (-) Zelená / černá Červený vodič (kontakt A7 normovaného konektoru ISO) propojte s napájením (+ 12 V) ze zapalování (svorka č. 15). Žlutý vodič (kontakt A4 konektoru ISO) propojte s napájením (+ 12 V) z autobaterie (svorka č. 30). Toto připojení slouží k zachování uložených nastavení v paměti autorádia. Při práci s propojovacími kabely a při připojování ke svorkám dejte pozor na standardní elektrické zapojení automobilů: Svorka č. 30: Přímé spojení s (+) kontaktem autobaterie Svorka č. 15: Svorka spínací skříňky zapalovaní (+ 12 V) Svorka č. 31: Kostra, uzemnění = (-) kontakt autobaterie Modrý vodič (kontakt A5 konektoru ISO) má na svém výstupu při zapnutém autorádiu stejnosměrné napětí + 12 V. Tento kontakt slouží k napájení elektricky ovládané antény a k zapínání k autorádiu připojeného externího zesilovače. Černý vodič (kontakt A8 konektoru ISO - 12 V) propojte například se svorkou č. 31 skříňky zapalování nebo opatřete tento černý kabel vhodným kabelovým očkem a přišroubujte toto očko vhodným šroubkem s podložkou přímo ke karoserii vozidla. Připojení přídavného zesilovače k autorádiu a externího zdroje zvuku Konektory RCA (cinch): Výstup LINE OUT stereofonního signálu s nízkou úrovní. K tomuto výstupu můžete připojit přídavný výkonný koncový zesilovač pomocí kabelů opatřených koncovkami (konektory) cinch. Červený konektor = pravý stereofonní kanál Bílý konektor = levý stereofonní kanál Důležité upozornění: Aby nedocházelo ke zkreslování zvuku, použijte k připojení reproduktorů a externích přístrojů (zesilovače atd.) pouze kvalitní stíněné koaxiální kabely s vhodnou délkou. Připojení ostatních zařízení k autorádiu Do zdířky AUX IN [4] na předním panelu autorádia můžete připojit konektor (jack) kabelu externího zvukového přístroje, například z přenosného kazetového magnetofonu (walkmanu), z přenosného CD přehrávače (discmanu), z MP3 přehrávače atd., a to z jejich výstupu audio nebo z jejich výstupu (konektoru) k připojení stereofonních sluchátek. Do zásuvky USB [5] na předním panelu autorádia, která je označena symbolem, můžete připojit konektor (zástrčku) zařízení USB se zvukovými nahrávkami ve formátu MP3 (například USB-stick, paměť flash, MP3 přehrávač s konektorem USB atd.). Připojení mikrofonu k autorádiu Spojte zástrčku (konektor) kabelu mikrofonu se spojkou černého kabelu, který se nachází na zadní straně autorádia. Po provedení všech propojení zkontrolujte ještě jednou správnost těchto propojení a poté připojte opět svorku černého (nebo modrého) kabelu k minus ( ) kontaktu autobaterie

11 Uvedení autorádia do provozu (jeho základní obsluha) V této kapitole popisujeme použití ovládacích tlačítek na předním panelu autorádia. Popis funkcí ovládacích tlačítek na dálkovém ovladači naleznete v kapitole Popis funkcí ovládacích tlačítek na dálkovém ovladači. Zapnutí a vypnutí autorádia / vypnutí a opětovné zapnutí zvuku Po zapnutí zapalování automobilu (po připojení napájení autorádia) zapnete autorádio krátkým stisknutím tlačítka / MUT [6] na ovládacím panelu autorádia. Bude-li autorádio zapnuté, pak dalším krátkým stisknutím tohoto tlačítka vypnete nebo opět zapnete zvuk. Vypnutí autorádia provedete dlouhým stisknutím tohoto tlačítka. Vypnete-li autorádio nebo jeho napájení (vypnutím zapalování), pak po jeho opětovném zapnutí se rádio automaticky přepne do předtím zvoleného režimu provozu (pokud to bude možné viz dále) s předtím nastavenou úrovní hlasitosti poslechu. Toto autorádio lze zapnout stisknutím jakéhokoliv jiného ovládacího tlačítka. Použití otočného regulátoru nastavení hlasitosti VOLUME a tlačítka SELECT [9] V normálním případě slouží otočný regulátor VOLUME na ovládacím panelu autorádia k nastavení vyhovující úrovně hlasitosti poslechu. Postupným krátkým tisknutím tlačítka SELECT zvolíte podle zobrazení na displeji autorádia rádia následující parametry: BAS (zvýraznění hlubokých tónů) TRB (zvýraznění vysokých tónů) BAL (vyvážení stereofonních kanálů neboli balance) FAD (prolínání stereofonních kanálů neboli fader) LOUD (nastavení funkce fyziologického regulátoru hlasitosti LOUDNESS ) DSP (nastavení funkce digitálního ekvalizéru, digitálního signálního procesoru) Po zvolení požadovaného parametru stisknutím tlačítka SELECT provedete příslušná nastavení otáčením knoflíku VOLUME doprava nebo doleva. Funkce LOUD LOUD ON Zapnutí této funkce. Jedná se o přídavnou funkci ekvalizéru. Po zapnutí této funkce dojde k zesílení (k zvýraznění, zdůraznění) hloubek (basů) a výšek. LOUD OFF Vypnutí této funkce. Lidské ucho vnímá (slyší) při nízké nastavené úrovni hlasitosti poslechu velmi špatně nebo hůře hluboké a vysoké tóny. Zvýšením těchto frekvencí (nízkých a vysokých frekvencí) při nízké úrovni hlasitosti poslechu dochází k částečnému potlačení tohoto efektu a reprodukovaná hudba bude znít přirozeněji. Funkce DSP FLAT Zapnutý ekvalizér bez žádného přizpůsobení zvuku (lineární průběh zvuku). CLASSICS Klasická (vážná) hudba. POP M ROCK M DSP OFF Populární hudba. Rocková hudba. Vypnutí funkce ekvalizéru. Přepínání zobrazení na displeji funkce tlačítka DSP / TA [2] Postupným tisknutím tlačítka DSP / TA na ovládacím panelu zobrazíte na displeji autorádia postupně následující informace: Režim rádia v pásmech VKV (viz funkce RDS): Název stanice, například IMPULS (PS) Čas (CT), například (pokud naladěná stanice tento signál vysílá) Zvolené frekvenční pásmo a frekvence naladěné stanice (FREQ) Aktuální druh vysílaného programu (PTY) Režim reprodukce z MP3 (SD/USB): Název stopy (titulu) Čas Informace ID3 (ID3-Tag) Ruční nastavení správného času: Pokud naladěná rozhlasová stanice nebude vysílat žádné informace (signály) RDS, pak na displeji autorádia nezobrazíte název stanice (PS) a druh vysílaného programu (NO PTY, PTY NONE). V tomto případě můžete nastavit správný čas ručně následujícím způsobem: Stiskněte krátce tlačítko DSP. Na displeji autorádia se zobrazí čas. Stiskněte znovu tlačítko DSP a podržte toto tlačítko stisknuté tak dlouho, dokud na displeji autorádia nezačne blikat pole k nastavení správného času. Nyní nastavte správný čas v minutách postupným tisknutím tlačítka a správný čas v hodinách nastavte postupným tisknutím tlačítka. Podržíte-li tato tlačítka déle stisknutá, můžete tím urychlit provedení nastavení správného času. Funkce tlačítka MODE / PAIR [19] Postupným tisknutím tohoto tlačítka provedete přepínání reprodukce zvuku z následujících zvukových zdrojů (v následujících režimech): TUNER (zapnutí rádia, tuneru) USB (reprodukce z USB-sticku, paměti flash) SD-MMC (reprodukce z paměťové karty) AUX (reprodukce z externího přístroje, například z CD přehrácače) a zpět TUNER (zapnutí rádia, tuneru). Nebude-li některý ze zvukových zdrojů aktivní (nezasunete-li například do rádia paměťovou kartu, paměť flash, nepřipojíte-li k autorádiu externí přístroj), pak při tomto výběru dojde k přeskočení neaktivního zvukového zdroje. Funkce tlačítka RESET (tlačítko zpětného nastavení) [7] Toto zapuštěné tlačítko zpětného nastavení autorádia na základní dílenské parametry, které se nachází za ovládacím panelu autorádia, stiskněte (například hrotem propisovačky, párátkem atd.) v následujících případech: Po provedení montáže autorádia (po připojení všech kabelů). V případě, že přestane fungovat některé z ovládacích tlačítek (nebo všechna). V případě nesmyslného zobrazení na displeji autorádia

12 Volba různých menu nastavení autorádia V této kapitole popisujeme použití ovládacích tlačítek na předním panelu autorádia. Popis funkcí ovládacích tlačítek na dálkovém ovladači naleznete v kapitole Popis funkcí ovládacích tlačítek na dálkovém ovladači. Použití tlačítka SELECT a otočného regulátoru nastavení hlasitosti VOLUME [9] Abyste mohli zvolit různá menu a provést v nich příslušná nastavení, musíte nejprve dlouze stisknout tlačítko SELECT (delší dobu než 2 sekundy) a poté zvolíte příslušné funkce nastavení (menu) podle zobrazení na displeji autorádia pouze krátkým postupným tisknutím tlačítka SELECT. Po zvolení požadované funkce (menu) provedete příslušná nastavení podle zobrazených nabídek na displeji autorádia otáčením knoflíku VOLUME doprava nebo doleva. Zapnutí nebo vypnutí akustického signálu po stisknutí ovládacích tlačítek BEEP Po zapnutí této funkce uslyšíte při každém stisknutí některého z ovládacích tlačítek na ovládacím panelu autorádia akustický signál (pípnutí). BEEP ON Zapnutí této funkce. BEEP OFF Vypnutí této funkce. Funkce P-VOL Nastavení vyhovující úrovně hlasitosti poslechu otočným regulátorem VOLUME. Volba rozhlasových pásem AREA AREA EUR Evropská norma: Pásmo FM 87,5 až 108 MHz, frekvenční odstup mezi vysílači 50 khz Pásmo AM (MW) 522 až 1620 khz, frekvenční odstup mezi vysílači 9 khz AREA USA Americká norma: Pásmo FM 87,5 až 107,9 MHz, frekvenční odstup mezi vysílači 100 khz Pásmo AM (MW) 530 až 1710 khz, frekvenční odstup mezi vysílači 10 khz Zapnutí nebo vypnutí funkce ladění alternativních frekvencí AF (funkce RDS) AF ON Zapnutí funkce ladění alternativních frekvencí. Na displeji autorádia se zobrazí symbol AF. Autorádio nyní začne stále kontrolovat a ladit alternativní frekvence vysílačů, který mají stejný název, ale vysílají na různých frekvencích. Pokud bude příjem signálu z naladěné rozhlasové stanice příliš slabý, začne symbol AF na displeji autorádia blikat. AF OFF Vypnutí funkce ladění alternativních frekvencí. Podrobné informace o této funkci naleznete v kapitole Podrobný popis funkcí RDS a v kapitole Režim příjmu rozhlasových stanic (TUNER). Funkce PTY (Program Type, druh vysílaného programu, funkce RDS) Pomocí této funkce můžete vyhledat (naladit) stanice, které vysílají určitý žánr. Toto provedete zvolením požadovaného žánru otočným regulátorem VOLUME [9] (viz následující seznam) a spuštěním naladění příslušné rozhlasové stanice stisknutím tlačítka nebo tlačítka (dolů nebo nahoru), která tento zvolená žánr vysílá. Lze zvolit pouze jeden žánr. Seznam některých vybraných žánrů funkce PTY: Mluvené slovo NEWS (zprávy), AFFAIRS (hospodářství, události), INFO (informace) SPORT, EDUCATE (výchova, školství), DRAMA (dramatické pořady) CULTURE (kultura), SCIENCE (věda), VARIED nebo MISCELLANEOUS (různé) WEATHER FORECAST (předpověď počasí), FINANCE, CHILDREN (programy pro děti) SOCIAL nebo SOCIETY (sociální pořady), RELIGION (náboženství, mše, duchovní pořady), PHONE IN nebo TELEFON (telefonování, nabídky) TRAVEL (cestování), LEISURE nebo ENTERTAINMENT (zábava, rekreace, volný čas atd.), DOCUMENT nebo DOCUMENTATIONS (dokumentární pořady) Hudba POP (populární hudba), ROCK (rocková hudba) EASY, LIGHT (zábavná, lehká hudba) CLASSICS (klasická hudba), OTHER (jiné žánry) JAZZ, COUNTRY NATION, OLDIES (folklór neboli lidová hudba, již klasické nahrávky) FOLK (lidová hudba) Funkce HOUR 12H / 24H (volba 12- nebo 24-hodinového formátu zobrazení času) 12H Volba 12-hodinového formátu zobrazení času. Zvolíte-li 12-hodinový formát zobrazení času místo 24-hodinového, pak se bude na displeji autorádia zobrazovat v odpoledních hodinách (od 12:00 hodin do půlnoci) ještě symbol PM (latinská zkratka post meridiem = odpoledne, po poledni), v dopoledních hodinách (od půlnoci do 12:00 hodin) se bude na displeji autorádia zobrazovat symbol AM (latinská zkratka ante meridiem = dopoledne). Jedná se angloamerický způsob zobrazení času. 24H Volba 24-hodinového formátu zobrazení času. Funkce PCLK (zobrazení času při vypnutém autorádiu) PCLK ON Po vypnutí autorádia bude na jeho displeji zobrazován aktuální čas. PCLK OFF Po vypnutí autorádia nebude na jeho displeji zobrazován aktuální čas. Funkce CON BT / DISCON BT (zapnutí a vypnutí funkce Bluetooth) Podrobné informace o této funkci naleznete v kapitole Funkce Bluetooth 23 24

13 Vysílání dopravních informací TA (funkce RDS) TA SEEK Pokud přestane naladěná rozhlasová stanice vysílat dopravní informace (respektive pokud se u této stanice přestane na displeji rádia zobrazovat symbol TA), pak se autorádio pokusí naladit jinou rozhlasovou stanici s vysíláním dopravních informací. TA ALARM Pokud přestane naladěná rozhlasová stanice vysílat dopravní informace (respektive pokud se u této stanice přestane na displeji rádia zobrazovat symbol TA), pak budete na tuto skutečnost upozornění varovným akustickým signálem. Podrobné informace o této funkci naleznete v kapitole Podrobný popis funkcí RDS a v kapitole Režim příjmu rozhlasových stanic (TUNER). Poznámka: Tato funkce alternativních frekvencí funguje přibližně následujícím způsobem. Pojedete-li vozem a budete poslouchat například rozhlasovou stanici IMPULS, která vysílá v Praze na frekvenci 96,6 MHz a pojedete-li dále vozem mimo Prahu a autorádio nebude dále moci přijímat tuto rozhlasovou stanici na frekvenci 96,6 MHz, pak zachytí-li autorádio vysílání stanice IMPULS na jiné (alternativní) frekvenci (mimo Prahu), tuto frekvenci automaticky naladí a rozhlasovou stanici IMPULS budete moci dále poslouchat. Funkce PI SOUND / PI MUTE (funkce RDS) Reakce autorádia, jestliže přijedete s vozem do oblasti, kde vysílají 2 různé rozhlasové stanice s různými programovými indikátory (PI) na stejné alternativní frekvenci (AF). PI SOUND PI MUTE Autorádio se přepne na několik sekund na příjem z nově objevené rozhlasové stanice a poté zpět na příjem z původní rozhlasové stanice. Přepnutí na příjem z nově objevené rozhlasové stanice autorádio neprovede. Podrobné informace o této funkci naleznete v kapitole Podrobný popis funkcí RDS a v kapitole Režim příjmu rozhlasových stanic (TUNER). Funkce RETUNE L / RETUNE S (funkce RDS) RETUNE L Funkce TA: Nastavení času 90 sekund jako času iniciace spouštění funkce automatického hledání (naladění) rozhlasových stanic, které vysílají dopravní zprávy (po ztrátě signálu z dříve naladěné rozhlasové stanice). RETUNE S Funkce TA: Nastavení času 30 sekund jako času iniciace spouštění funkce automatického hledání (naladění) rozhlasových stanic, které vysílají dopravní zprávy (po ztrátě signálu z dříve naladěné rozhlasové stanice). Podrobné informace o této funkci naleznete v kapitole Podrobný popis funkcí RDS a v kapitole Režim příjmu rozhlasových stanic (TUNER). Nastavení citlivosti funkce EON (funkce RDS) Příjem místních stanic nebo všech stanic (i se slabým signálem) EON TA LO / DX LO DX Toto nastavení LO (LOCAL) zvolte v oblastech se silným signálem místních rozhlasových stanic (stanice se slabým příjmem by Vás mohly rušit). Rádio naladí v tomto případě vysílání dopravních informací pouze z místních (lokálních) vysílačů se silným signálem. Po provedení tohoto nastavení naladí autorádio též vysílání dopravních informací rozhlasových stanici se slabým signálem. DX (distance reception) = dálkový příjem (mezinárodní zkratka pro dálkový příjem). Funkce TA VOL (funkce RDS) Zvolíte-li funkci příjmu dopravních hlášení TA, stisknutím tlačítka DSP / TA [2] pak jakmile autorádio zaregistruje signál TA, naladí po dobu vysílání dopravního hlášení rozhlasovou stanici, která vysílá signál TA a dopravní hlášení. Zvolíte-li tuto funkci (nabídku) TA VOL a bude-li nějaká rozhlasová stanice vysílat informace o dopravě, pak a) v případě, že bude autorádio právě přehrávat zvukové nahrávky z paměťového média nebo z externího přístroje, vypne po dobu tohoto vysílání reprodukci z paměťové karty nebo z paměťového média USB (dojde k přepnutí na poslech rádia) a znovu tuto reprodukci z tohoto média zapne, jakmile dojde k ukončení tohoto vysílání, b) v případě, že byla původně nastavená úroveň hlasitost poslechu příliš tichá (nízká), zvýší autorádio hlasitost poslechu na srozumitelnou úroveň (na dříve nastavenou úroveň hlasitosti poslechu). Po ukončení tohoto vysílání dojde k opětovnému nastavení původní úrovně hlasitosti poslechu. V tomto případě nastavte vyhovující úroveň hlasitosti otočným knoflíkem VOLUME [9]. Viz též kapitola Režim příjmu rozhlasových stanic (TUNER) a její odstavec Funkce TA (Traffic Announcements, dopravní hlášení, zprávy) použití tlačítka TA. Regionální vysílače, rozšíření funkce AF REG ON / OFF (funkce RDS) REG ON REG OFF Zvolíte-li nabídku REG ON (výběr regionálních, místních vysílačů), pak autorádio v případě slabého příjmu naladěné rozhlasové stanice naladí pouze takovou rozhlasovou stanici (alternativní frekvenci), která vysílá absolutně stejný program (která má stejné regionální označení). Zvolíte-li nabídku REG OFF (výběr všech vysílačů), pak se autorádio v případě slabého příjmu naladěné rozhlasové stanice přepne na příjem z vysílače, který má stejné regionální označení. Funkce MASK DPI / MASK ALL (funkce RDS) MASK DPI Pokud bude mít seznam alternativních frekvencí (AF) různý programový indikátor (PI), provede autorádio jejich maskování. Jedná se o automatické přepnutí na frekvenci rozhlasové stanice (se stejným názvem) s nejlepším možným příjmem, pokud bude tato stanice vysílat signál RDS. MASK ALL Maskování seznamu alternativních frekvencí (AF) s různými programovými indikátory (PI) a vysílačů s nemožnosti příjmu signálu RDS (které tento signál nevysílají). Jedná se o automatické přepnutí na frekvenci rozhlasové stanice (se stejným názvem) s nejlepším možným příjmem, i když tato stanice nevysílá signál RDS

14 Funkce RDS Radio Data System = systém pro práci s daty = systém umožňující přenášet společně s rozhlasovým programem v pásmu VKV další textové (doprovodné) informace a zobrazovat je na displeji viz následující přehled: PI TP TA PS AF PTY EON CT (Program Indicator = programový indikátor, 4-místné identifikační číslo). (Traffic Program = dopravní program, dopravní hlášení). (Traffic Announcements = dopravní hlášení, zprávy, informace), které jsou právě vysílány. (Program Service = název programové služby, název rozhlasové stanice zobrazovaný na displeji autorádia, například IMPULS ). (Alternative Frequencies = alternativní frekvence PI). (Program Type = druh programu), například POP. (Enhanced Other Networks = informační systém silniční dopravy s automatickým přepínáním rozhlasových stanic, které vysílají dopravní informace), příjem zpráv TA, TP, AF z jiných rozhlasových stanic, než ze stanice naladěné. (Clock Time = synchronizace času), zobrazení času a jeho nastavení, pokud jej rozhlasová stanice vysílá. Systém RDS (systém informování pomocí rádia viz výše) byl vyvinut a uveden na trh v roce 1988 institucí EBU (European Broadcasting Union = Evropská rozhlasová a televizní unie nebo též Evropský rozhlasový svaz). Tato unie má své sídlo v Paříži. Tyto informace jsou šířeny stereofonními vysílači v pásmu VKV (FM) a zobrazují na displejích rádií například názvy rozhlasových stanic, druh vysílaného programu, textové dopravní zprávy a další důležité informace (viz výše). Tento systém RDS má následující výhody: Opustíte-li oblast, ve které vysílala určitá rozhlasová stanice a jejíž vysílání nelze dále přijímat, pak provede autorádio automatické přeladění na jinou rozhlasovou stanici s lepším příjmem a se stejným vysílaným programem. Tento systém ale neeliminuje krátkodobé výkyvy síly příjmu rozhlasového vysílání, které by způsobily stálé přelaďovaní z jedné rozhlasové stanice na druhou. Podrobnější informace o sytému RDS (Radio Data System) a o jeho funkcích, které jsou podporovány tímto autorádiem, naleznete v následující kapitole Podrobný popis funkcí RDS a v kapitole Režim příjmu rozhlasových stanic (TUNER). Podrobný popis funkcí RDS Funkce PI (Program Indicator, identifikace programu) Jedná se čtyřmístné identifikační číslo vysílače, které umožňuje jeho jednoznačnou identifikaci. Tato informace (toto identifikační číslo) umožňuje rozlišení oblastí, ve kterých je vysílán stejný program. Rádio se v tomto případě při ztrátě příjmu nebo při velmi slabém příjmu přeladí na silnější vysílač, který vysílá stejné identifikační číslo PI. Funkce AF (Alternative Frequencies, alternativní frekvence) Příslušná (naladěná) rozhlasová stanice vysílá seznam alternativních frekvencí, které vysílají stejný program. Provedete-li aktivaci této funkce, pokusí se rádio naladit automaticky jiný vysílač (jinou rozhlasovou stanici) se stejným programovým indikátorem (4-místné identifikační číslo PI), pokud bude signál naladěného (zvoleného) vysílače příliš slabý. Tyto vysílače musejí tuto funkci podporovat (jinak nedojde k žádnému přepnutí). Funkce TP (Traffic Program, dopravní hlášení, dopravní program) Jestliže autorádio zachytí vysílání signálu TA s nejvyšší prioritou, pak naladí rádio stanici, která vysílá tento signál TA a informace o dopravě (dopravní hlášení, zprávy). Bude-li autorádio přepnuto do režimu z externího zdroje (AUX), z paměťové karty nebo z paměťového média USB či budete-li poslouchat jinou stanici, která nevysílá dopravní hlášení, pak autorádio naladí po dobu vysílání dopravního hlášení stanici, která toto dopravní hlášení vysílá (s nejvyšší prioritou signálu TA). Po ukončení tohoto vysílání se rádio opět přepne automaticky do předchozího zvoleného režimu provozu (AUX, paměťová karta, USB nebo poslech původně naladěné rozhlasové stanice). Funkce PTY (Program Type, druh vysílaného programu) Pomocí této funkce můžete vyhledat (naladit) stanice, které vysílají určitý žánr. Viz kapitola Volba různých menu nastavení autorádia a její odstavec Funkce PTY (Program Type, druh vysílaného programu, funkce RDS). Funkce EON (Enhanced Other Networks) Jedná se informační systém silniční dopravy s automatickým přepínáním rozhlasových stanic, které vysílají dopravní informace = příjem zpráv TA, TP, AF z jiných rozhlasových stanic, než ze stanice naladěné. Jakmile začne některá rozhlasová stanice vysílat dopravní informace, přepne se autorádio automaticky na tuto rozhlasovou stanici po dobu vysílání dopravního hlášení. Po ukončení vysílání této zprávy se autorádio opět přepne na předtím naladěnou rozhlasovou stanici, i když tato rozhlasová stanice nepodporuje funkci TA (nevysílá dopravní hlášení). Příklad: Budete-li například poslouchat rozhlasovou stanici IMPULS (která nevysílá dopravní informace, hlášení), pak naladí autorádio po dobu vysílání dopravních informací (hlášení), například rozhlasovou stanici CR 3 (která dopravní informace a hlášení vysílá). Po ukončení vysílání dopravních informací (hlášení) na rozhlasové stanici CR 3 se autorádio opět automaticky přeladí na vysílání rozhlasové stanice IMPULS. Tato funkce platí i pro funkci PTY. Začne-li některá stanice vysílat žánr, který jste zvolili způsobem popsaným v kapitole Volba různých menu nastavení autorádia a v odstavci Funkce PTY (Program Type, druh vysílaného programu, funkce RDS) a zvolená stanice přestane tento žánr vysílat, přepne se autorádio automaticky na tuto další stanici po dobu vysílání tohoto žánru. Synchronizace času CT (Clock Time, nastavení přesného času hodin rádia) Bude-li příslušná rozhlasová stanice s funkcí RDS vysílat informaci o přesném čase, pak se hodiny autorádia automaticky podle tohoto času seřídí. Funkce PS (Program Service, zobrazení názvu stanice) Tato funkce RDS zobrazuje na displeji autorádia název naladěné rozhlasové stanice (naladěného vysílače), například IMPULS, pokud příslušná rozhlasová stanice tuto informaci vysílá viz odstavec Přepínání zobrazení na displeji funkce tlačítka DSP / TA [2] kapitoly Uvedení autorádia do provozu (jeho základní obsluha)

15 Režim příjmu rozhlasových stanic (TUNER) V tomto režimu (poslech rozhlasových stanic) je na displeji autorádia (na jeho ovládacím panelu) zobrazována frekvence naladěného vysílače a případně se na displeji rádia dále zobrazují informace RDS (například název stanice), pokud je naladěná rozhlasová stanice vysílá. V této kapitole popisujeme použití ovládacích tlačítek na předním panelu autorádia. Funkce tlačítka MODE / PAIR (volba režimu poslechu rozhlasových stanic) Pokud budete mít autorádio přepnuto do jiného režimu provozu, například do režimu reprodukce z externího přístroje nebo z paměťové karty atd., a nebudete chtít například vyndávat paměťovou kartu z autorádia, zvolíte režim příjmu rozhlasových stanic (funkci tuneru) opakovaným tisknutím tlačítka MODE / PAIR [19]. Volba frekvenčních pásem, použití tlačítka BND / AMS Postupným krátkým tisknutím tlačítka BND / AMS [11] na ovládacím panelu autorádia zvolíte jedno ze tří subpásem pásma velmi krátkých vln (FM) a jedno pásmo středních vln (MW): F1 F2 F3 MW Do každého tohoto subpásma pásma velmi krátkých vln a pásma středních vln můžete uložit 6 rozhlasových stanic (celkem 24 stanic) viz následující odstavec. Automatické uložení stanic do paměti rádia - funkce tlačítka BND / AMS Po stisknutí tlačítka BND / AMS [11], které podržíte stisknuté po dobu si 2 sekundy, se na displeji autorádia zobrazí blikající symbol SEARCH a rádio naladí v příslušném zvoleném subpásmu (viz předchozí odstavec Volba frekvenčních pásem, použití tlačítka BND / AMS ) rozhlasové stanice s nejsilnějším signálem (tedy až 6 stanic pro jedno subpásmo) a uloží je do své vnitřní paměti pod čísla předvoleb 1 až 6 [15]. Po ukončení tohoto režimu automatického ladění a uložení rozhlasových stanic do vnitřní paměti autorádia spustí autorádio reprodukci z každé do paměti rádia tímto způsobem uložené stanice v příslušném pásmu po dobu několika sekund. Poté začne rádio přehrávat pořad první tímto způsobem naladěné a do vnitřní paměti rádia uložené rozhlasové stanice. Celkem můžete do vnitřní paměti autorádia uložit až 24 rozhlasových stanic (frekvencí). Budete-li nyní chtít poslouchat některou z rozhlasových stanic uložených do paměti rádia, stiskněte ve zvoleném rozhlasovém pásmu příslušné tlačítko s číslicí (předvolby) 1 až 6. Ruční uložení naladěných rozhlasových stanic do paměti autorádia Toto autorádio dokáže do své vnitřní paměti uložit v každém frekvenčním pásmu, respektive v subpásmech velmi krátkých vln (F1, F2 a F3) a pásmu středních vln (MW) až 6 rozhlasových stanic, které potom vyvoláte (naladíte) krátkým stisknutím příslušného tlačítka předvoleb s číslicemi 1 až 6 [15]. Podle odstavce Způsob ladění rozhlasových stanic nalaďte požadovanou rozhlasovou stanici, kterou budete chtít uložit do paměti autorádia. Stiskněte a podržte stisknuté po dobu asi 2 sekundy některé z tlačítek s číslicemi 1 až 6, pod které chcete uložit naladěnou stanici do paměti rádia. Celkem můžete do paměti autorádia uložit až 24 rozhlasových stanic (frekvencí). Naladěná rozhlasová stanice (její frekvence) bude uložena do paměti autorádia jako číslo paměti (předvolby), které odpovídá tlačítku s číslicí, které jste stiskli. Budete-li nyní chtít poslouchat některou z rozhlasových stanic uložených do paměti rádia, stiskněte ve zvoleném rozhlasovém pásmu příslušné tlačítko s číslicí (předvolby) 1 až 6. Funkce TA (Traffic Announcements, dopravní hlášení, zprávy) použití tlačítka TA Tuto funkci příjmu dopravních hlášení zapnete dlouhým stisknutím tlačítka DSP / TA [2]. Na displeji autorádia se zobrazí symbol TA. Bude-li autorádio přijímat rozhlasovou stanici, která vysílá dopravní informace, zobrazí se na displeji autorádia ještě symbol TP. Zachytí-li autorádio signál TA, pak naladí po dobu vysílání dopravního hlášení rozhlasovou stanici, která vysílá signál TA a dopravní hlášení. V případě, že bude autorádio právě přehrávat zvukové nahrávky z paměťového média nebo z externího přístroje, vypne po dobu tohoto vysílání reprodukci z paměťové karty nebo z paměťového média USB (dojde k přepnutí na poslech rádia) a znovu tuto reprodukci z tohoto média zapne, jakmile dojde k ukončení tohoto vysílání. Viz též kapitola Volba různých menu nastavení autorádia a její odstavec Funkce TA VOL (funkce RDS). Poznámka: Tato funkce alternativních frekvencí funguje přibližně následujícím způsobem. Pojedete-li vozem a budete poslouchat například rozhlasovou stanici IMPULS, která vysílá v Praze na frekvenci 96,6 MHz a pojedete-li dále vozem mimo Prahu a autorádio nebude dále moci přijímat tuto rozhlasovou stanici na frekvenci 96,6 MHz, pak zachytí-li autorádio vysílání stanice IMPULS na jiné (alternativní) frekvenci (mimo Prahu), tuto frekvenci automaticky naladí a rozhlasovou stanici IMPULS budete moci dále poslouchat. Způsob ladění rozhlasových stanic SEARCH Krátkým stisknutím tlačítka nebo tlačítka spustíte funkci automatického ladění rozhlasových stanic (dolů nebo nahoru). Na displeji autorádia se zobrazí symbol SEARCH. Rádio v tomto případě naladí nějakou (první) rozhlasovou stanici, na které je vysíláno, a přeruší další ladění. MANUAL Dlouhým stisknutím tlačítka nebo tlačítka, které podržíte stisknuté, spustíte funkci ručního ladění rozhlasových stanic (dolů nebo nahoru). Na displeji autorádia se zobrazí symbol MANUAL. V tomto režimu ručního ladění rozhlasových stanic bude stále docházet ke změnám frekvence tak dlouho, dokud neuvolníte stisknutí některého z těchto dvou tlačítek nebo. Pokud tlačítko nebo tlačítko delší dobu nestisknete, přepne se rádio opět do režimu automatického ladění rozhlasových stanic. V tomto případě se na displeji autorádia zobrazí na krátkou dobu symbol AUTO

16 Režim reprodukce nahrávek MP3 (USB a SD-MMC) Několik poznámek ke zvukovým formátům MP3 Soubory MP3 jsou komprimované zvukové soubory, které umožňují umístit (vypálit) na kompaktní disk (CD) velké množství zvukových nahrávek. Tyto soubory lze rovněž uložit na vhodná paměťová média (na paměťové karty, do paměti flash, do vnitřní paměti MP3 přehrávačů atd.). Zvukové nahrávky (hudbu), které slyšíte normálně ze stereofonních zařízení, z kuchyňského rádia nebo z rádia ve svém automobilu, nazýváme pro zjednodušení analogovými signály. Tímto způsobem provedené záznamy jste si mohli dříve pořídit (respektive ještě můžete) na gramofonových deskách nebo na magnetofonových kazetách. Toto má některé nevýhody: Zvuk gramofonových desek ztrácí působením prachu, poškrábáním a častým přehráváním svoji kvalitu (lupání, praskot), magnetofonové kazety následkem odmagnetizování reprodukují po určité době zvuky jako ze záhrobí. Na kompaktních discích (CD) nebo na paměťových médiích jsou oproti tomu uloženy zvukové nahrávky v digitální formě. Záznamy na tyto média se provádějí následujícím způsobem: V určitých velmi krátkých intervalech se provádí proměření analogového signálu, který je poté transformován na číslicovou (digitální) hodnotu a vypálen v určitém formátu na CD nebo zkopírován (převeden) na jiná paměťová média. Toto autorádio vypočítá z této digitální hodnoty analogový signál, který poté uslyšíte z reproduktorů v normální zvukové podobě. Většina lidí (pokud tito lidé nejsou například houslovými virtuózy v symfonickém orchestru) nezjistí žádný rozdíl kvality při reprodukci hudby z analogových médií (z gramofonových desek či z magnetofonových kazet) nebo z digitálních médií (z kompaktních disků či z paměťových médií). Oproti různým programům, které provádějí komprimaci (zhuštění) počítačových dat (například WINZIP), dochází při komprimaci zvuku do formátu MP3 (nebo do jiného komprimovaného formátu) k absolutní ztrátě původních informací. Lidské ucho však při reprodukci takto pořízených záznamů (nahrávek) do formátu MP3 nerozezná téměř žádný rozdíl, zda se jedná o formát MP3 nebo o reprodukci zvuku z normálního analogového zařízení. Předpokladem pro zachování vynikající kvality zvuku je vyšší úroveň komprimace. Pro všechny operační systémy osobních počítačů a notebooků (např. Windows) existují různé programy, pomocí kterých můžete převést nahrávky z Audio-CD (nebo z jiných zvukových zdrojů) do formátů MP3 nebo WMA. Soubory MP3 nebo WMA nejsou vlastně nic jiného než zvukové zkomprimované nahrávky (soubiry), které šetří paměť. Dejte při této transformaci pozor na následující skutečnosti: Mnoho CD je vybaveno ochranou proti kopírování, která má zabránit nezákonnému kopírování. Tato ochrana ztěžuje v mnoha případech převod těchto nekomprimovaných nahrávek do komprimovaných zvukových formátů. Některé CD mechaniky počítačů a jiných přístrojů však po provedené komprimaci odmítnou takto upravené (komprimované) zvukové formáty reprodukovat. Protože mnohé DVD přehrávače, autorádia a jiné přenosné přístroje mají značné problémy s touto ochranou proti kopírování, začínají se opět vyrábět kompaktní disky se zvukovými nahrávkami bez ochrany proti kopírování. Tato opatření měla zabránit bezplatnému kopírování disků a dalšímu jejich prodeji, čímž docházelo k porušování autorských práv a ke ztrátám zisků legálních výrobců zvukových kompaktních disků. Čím složitější byla tato ochrana, tím více vznikalo nelegálních kopií, které byly dále rozšiřovány například na internetu ve formátu MP3 na takzvaných burzách online. V současné době existuje na internetu mnoho různých nabídek zvukových komprimovaných nahrávek, které si můžete pořídit legálně. Paměťová média USB Zastrčte do příslušného USB portu (interface) [5] na předním panelu autorádia vhodné paměťové médium s nahrávkami ve zvukovém formátu MP3 (například USB-stick, paměť flash, případně příslušný konektor USB kabelu MP3 přehrávače). Pokud budete mít autorádio přepnuto do jiného režimu provozu, například do režimu poslechu rádia (TUNER) nebo z externího přístroje (AUX), zvolíte režim reprodukce zvukových nahrávek ve formátu MP3 (USB) opakovaným tisknutím tlačítka MODE / PAIR [19]. Po připojení paměťového média USB k autorádiu se autorádio automaticky přepne do režimu přehrávání souborů (nahrávek) ve zvukovém formátu MP3 z tohoto média. Pokud bude MP3 přehrávač napájen bateriemi (nikoliv akumulátorem), pak jej nesmíte k tomuto autorádiu na vstup USB připojit (v tomto můžete tento přístroj připojit pouze na vstup AUX IN [4]). Napájení z interface USB autorádia by mohlo způsobit, že by se baterie vložené do MP3 přehrávače začaly nabíjet, čímž by mohlo dojít k jejich přehřátí a prasknutí (k explozi). Dejte dále pozor na to, že toto autorádio nedokáže přehrávat soubory MP3 ze všech modelů (značek) MP3 přehrávačů. Totéž platí i pro čtečky paměťových karet. Mnohé MP3 přehrávače s konektorem USB se přepínají po provedeném připojení do režimu reprodukce na PC (na osovním počítači nebo na notebooku). V těchto případech můžete takovéto MP3 přehrávače připojit vhodným kabelem z jejich výstupu pro sluchátka na vstup AUX IN [4] autorádia a používat tyto přehrávače jako externí přístroje (například jako přenosný kazetový magnetofon) viz kapitola Zdířka AUX IN k připojení externích přístrojů. Paměťová média USB (včetně přenosných pevných disků USB), která připojíte k tomuto autorádiu, mohou mít maximální kapacitu 32 GB a mohou odebírat maximální proud 500 ma. Paměťové karty SD / MMC / SDHC Zastrčte do příslušného slotu [10] na autorádiu vhodnou paměťovou kartu s nahrávkami ve zvukovém formátu MP3. Pokud budete mít autorádio přepnuto do jiného režimu provozu, například do režimu poslechu rádia, zvolíte režim reprodukce nahrávek SD-MMC z paměťových karet SD (SDHC) nebo MMC opakovaným tisknutím tlačítka MODE / PAIR [19]. Tyto paměťové karty mohou mít maximální kapacitu 16 GB. Po zasunutí paměťové karty do autorádia se autorádio automaticky přepne do režimu přehrávání souborů (nahrávek) ve zvukovém formátu MP3 z paměťové karty. Důležité upozornění: Pokud budete provádět formátování paměti flash (USB-sticku) nebo paměťové karty pomocí osobního počítače, použijte k tomuto účelu pouze formát FAT 32 nebo FAT 32, nikoliv NTFS! FAT File Allocation Table = tabulka uložení souborů (například na pevných discích s 12-, 16- nebo s 32-bitovým přístupem, která se používala u starších typů osobních počítačů a která se používá i nyní). NTFS New Technology File System = nový technologický systém souborů (tento systém se používá převážně u novějších osobních počítačů, které jsou vybaveny operačním systémem Windows XP, Vista, Windows 7 atd.)

17 Použití tlačítek DIR- a DIR+ Stisknete-li tlačítko DIR- [18], zvolíte na paměťovém médiu předchozí adresář (složku) s nahrávkami ve zvukovém formátu MP3. Stisknete-li tlačítko DIR+ [18], zvolíte na paměťovém médiu následující adresář (složku) s nahrávkami ve zvukovém formátu MP3. Pokud se na paměťovém médiu nebudou nacházet žádné adresáře (složky) s nahrávkami ve zvukovém formátu MP3, pak nebudou mít tato tlačítka žádnou funkci. Volba titulů (stop, nahrávek) Postupným krátkým tisknutím tlačítka nebo tlačítka vyhledáte na paměťovém médiu (ve zvoleném adresáři) postupně předchozí nebo následující stopy (tituly, nahrávky). Vyhledání určité pasáže na stopě (nahrávce) Dlouhým stisknutím tlačítka nebo tlačítka asi na 2 sekundy během reprodukce nějaké stopy (nějakého titulu) vyhledáte na této nahrávce určitou pasáž (posunete záznam zpět nebo vpřed). Po uvolnění stisknutí tlačítka začne rádio přehrávat stopu (nahrávku) od zvoleného místa. Přerušení reprodukce nahrávky (pauza) Krátkým stisknutím tlačítka PAU [12] přerušíte reprodukci přehrávané stopy (titulu). Dalším krátkým stisknutím tlačítka PAU [12] bude reprodukce nahrávky pokračovat od místa, na kterém jste provedli přerušení přehrávání. Prohledání všech stop (titulů) s několikasekundovou reprodukcí Krátkým stisknutím tlačítka SCN [13] přehrajete začátky každého vybraného titulu (každé zvolené nahrávky, stopy) po dobu asi 10 sekund. Na displeji autorádia se v tomto případě zobrazí symbol S-SCN. Dlouhým stisknutím tlačítka SCN [13] přehrajete začátky každého titulu (každé nahrávky, stopy) ve zvoleném adresáři (ve zvolené složce se soubory zvukových nahrávek) po dobu asi 10 sekund. Na displeji autorádia se v tomto případě zobrazí symbol S-SCN. Další krátké stisknutí tlačítka SCN [13] tuto funkci vypne. Opakování přehrávání jednoho titulu (jedné nahrávky) Krátkým stisknutím tlačítka RPT [14] zapnete funkci stálého opakování přehrávání jedné stopy (nahrávky), která je právě reprodukována. Na displeji autorádia se v tomto případě zobrazí symbol S-RPT. Dlouhým stisknutím tlačítka RPT [14] zvolíte reprodukci všech stop (titulů) v aktuálním, právě přehrávaném adresáři (v aktuální složce) se zvukovými nahrávkami. Na displeji autorádia se v tomto případě zobrazí symbol D-RPT. Další krátké stisknutí tlačítka RPT [14] tuto funkci vypne Náhodné přehrávání titulů (nahrávek) Krátkým stisknutím tlačítka SHF [16] zapnete funkci náhodného výběru přehrávání všech titulů (stop). Na displeji autorádia se v tomto případě zobrazí symbol S-SHF. Dlouhým stisknutím tlačítka SHF [16] zvolíte funkci náhodného výběru přehrávání všech stop (titulů) v aktuálním, právě přehrávaném adresáři (v aktuální složce) se zvukovými nahrávkami. Na displeji autorádia se v tomto případě zobrazí symbol D-SHF. Další krátké stisknutí tlačítka SHF [19] tuto funkci náhodného přehrávání vypne. Přímá volba titulů (zvukových nahrávek) MP3 podle jejich čísel Budete-li znát číslo titulu (nahrávky, stopy), můžete tento titul zvolit zadáním jeho čísla. Stiskněte jednou (1 x) na ovládacím panelu autorádia tlačítko BND / AMS [11]. Pomocí otočného regulátoru VOLUME [9] zvolte číslo zvukové nahrávky, kterou chcete přehrát. Nakonec jako potvrzení stiskněte tlačítko SELECT [9]. Autorádio začne poté automaticky přehrávat zvolený titul. Volba titulů nebo adresářů (složek) MP3 podle jejich názvů Znáte-li název titulu (nebo adresáře, složky), můžete jej vyhledat zadáním počátečního písmena. Stiskněte při reprodukci MP3 nahrávky dvakrát (2 x) po sobě krátce tlačítko BND / AMS [11]. Na displeji rádia autorádia začne blikat první písmeno názvu titulu (složky), např. písmeno A. Pomocí otočného regulátoru VOLUME [9] zvolte požadované první písmeno názvu titulu. Stiskněte tlačítko SELECT [9]. Na displeji rádia začne blikat druhé písmeno názvu titulu. Stejným výše popsaným způsobem můžete zvolit další písmena názvu titulu (složky). Jako potvrzení stiskněte dlouze tlačítko SELECT [9]. Na displeji autorádia se zobrazí všechny názvy titulů nebo adresářů (složek), které začínají zadanými počátečními písmeny. Pomocí otočného regulátoru VOLUME [9] zvolte požadovaný název titulu nebo adresáře (složky), který chcete přehrát. Pokud bude zvolený název představovat název složky souborů zvukových nahrávek (název adresáře), zobrazí se na displeji autorádia (,,). V tomto případě zvolte ještě otočným regulátorem VOLUME [9] název titulu v zobrazeném adresáři (v zobrazené složce). Nakonec jako potvrzení stiskněte tlačítko SELECT [9]. Autorádio začne poté automaticky přehrávat zvolený titul. Volba titulů MP3 ze struktury adresářů (složek) Stiskněte třikrát (3 x) po sobě krátce tlačítko BND / AMS [11]. Na displeji autorádia se zobrazí první struktura (strom) s adresáři (se složkami ) se soubory zvukových nahrávek. Pomocí otočného regulátoru VOLUME [9] zvolte požadovaný adresář (požadovanou složku). Jako potvrzení stiskněte tlačítko SELECT [9]. Na displeji autorádia se zobrazí název prvního titulu ve zvoleném adresáři nebo název podadresáře (dílčí složky) ve zvoleném adresáři. Pomocí otočného regulátoru VOLUME [9] zvolte požadovaný titul (jeho název) nebo další podadresář (název dílčí složky). Stejným výše popsaným způsobem postupujte dále tak dlouho, dokud se na displeji autorádia nezobrazí název titulu, který chcete přehrát. Nakonec jako potvrzení stiskněte tlačítko SELECT [9]. Autorádio začne poté automaticky přehrávat zvolený titul

18 Volba titulů MP3 ze zvoleného aktuálního adresáře (ze zvolené složky) Stiskněte čtyřikrát (4 x) po sobě krátce tlačítko BND / AMS [11]. Na displeji autorádia se zobrazí název aktuálního adresáře (aktuální složky). Pomocí otočného regulátoru VOLUME [9] zvolte požadovaný titul (jeho název) nebo zvolte nabídku (,,), abyste mohli vybrat případně další adresář (složku). Nyní postupujte dále způsobem popsaným v předchozím odstavci Volba titulů MP3 ze struktury adresářů (složek). Popis funkcí ovládacích tlačítek na dálkovém ovladači Většina ovládacích tlačítek na dálkovém ovladači má stejné funkce jako ovládací tlačítka na předním ovládacím panelu autorádia. Tato tlačítka jsou stejně popsána, jedná se například o tlačítko / MUT: Zapnutí a vypnutí rádia / vypnutí zvuku (viz kapitola Přední ovládací panel autorádia a dálkový ovladač ). Tlačítka označená číslicemi 0 až 9, hvězdičkou * [23] a dvojitým křížkem # [27] slouží v režimu telefonování (hands-free) k vytáčení telefonních čísel. Tlačítka (+) [28] a ( ) [29]: Zvýšení a snížení úrovně hlasitosti poslechu. Tlačítko / BAND / LOU [20]: Ukončení telefonního hovoru (položení sluchátka). Vymazání poslední číslice zadávaného telefonního čísla. V režimu poslechu rádia (TUNER) volba jednoho ze tří frekvenčních pásem velmi krátkých vln (F) a jednoho pásma středních vln (MW): F1 F2 F3 MW. Dlouhé stisknutí tlačítka: Zapnutí a vypnutí fyziologického regulátoru úrovně hlasitosti (loudness). Vymazání celého telefonního čísla Tlačítko AF / MON / 7 [21]: Funkce RDS. Zapnutí nebo vypnutí funkce alternativních frekvencí AF (automatické přepínání vysílačů při slabém signálu, přepínání vysílání stanic se stejným identifikačním kódem PI). Dlouhé stisknutí tlačítka: Přepínání mezi monofonním a stereofonním zvukem v režimu příjmu rozhlasových stanic. Tlačítko EQ / TA / 8 [22]: Zapnutí funkce digitálního ekvalizéru (DSP) Dlouhé stisknutí tlačítka: Zapnutí a vypnutí hlášení dopravní informací TA (funkce RDS). Tlačítko DISP / 0 [24]: Přepínání zobrazení na displeji autorádia (stejná funkce jako tlačítko DSP [2] na autorádiu). Tlačítko [25]: Přepnutí autorádia do režimu telefonování bez použití rukou (příjem telefonního hovoru, zvednutí telefonního sluchátka). Tlačítko PTY / 9 [26]: Funkce RDS. Volba druhu programu rozhlasové stanice (hudba, mluvené slovo atd.) viz kapitola Volba různých menu nastavení autorádia a její odstavec Funkce PTY (Program Type, druh vysílaného programu, funkce RDS). Požadované žánry zvolíte v tomto případě tlačítkem (+) [28] nebo tlačítkem ( ) [29]. Funkce Bluetooth K zajištění optimálního příjmu telefonních hovorů a k potlačení elektromagnetických interferencí uvnitř vozidla používejte (mějte připojenou k autorádiu) venkovní anténu. V režimu Bluetooth můžete použít toto autorádio jako zařízení hands-free k telefonování mobilními telefony bez použití rukou. Kromě toho můžete přenášet bezdrátově do autorádia z různých zařízení, která jsou vybavena funkcí Bluetooth A2DP-Audio-Streaming, zvukové signály a tyto signály reprodukovat pomocí autorádia jako zvukové nahrávky (hudbu, mluvené slovo). Spárování autorádia s mobilním telefonem (se zařízením s funkcí Bluetooth) Abyste mohli tento bezdrátový přenos signálů mezi mobilním telefonem (zařízením s funkcí Bluetooth, například s notebookem, se speciiálním MP3 přehrávačem) a autorádiem uskutečnit, musíte nejprve tato zařízení s autorádiem spárovat. Poznámka: Dejte pozor na to, že u různých modelů mobilních telefonů existují různé způsoby provedení spárování s jinými přístroji. 1. Zapněte na mobilním telefonu funkci Bluetooth a spusťte na něm režim vyhledání dalších zařízení, která mají rovněž zapnutou funkci Bluetooth. 2. Stiskněte na autorádiu tlačítko MODE / PAIR [19] a podržte toto tlačítko stisknuté tak dlouho, dokud se na displeji autorádia nezobrazí hlášení PAIRING (spárování). 3. Na displeji mobilního telefonu by se měla zobrazit informace o tom, že mobilní telefon objevil zařízení CarBT (toto autorádio). Nyní zvolte na mobilním telefonu funkci spárování mobilního telefonu s autorádiem (respektive tuto funkci spárování na mobilním telefonu potvrďte viz příslušný návod k obsluze mobilního telefonu). 4. Budete-li požádáni o zadání hesla, vyťukejte na mobilním telefonu čtyři nuly Po této akci by měl mobilní telefon potvrdit úspěšné spárování s autorádiem. 5. Po úspěšném spárování autorádia s mobilním telefonem (případně s jiným zařízením s funkcí Bluetooth) se na displeji autorádia zobrazí symbol (Bluetooth). Navázání spojení autorádia s mobilním telefonem (se zařízením s funkcí Bluetooth) K navázání spojení mezi mobilním telefonem a rádiem zvolte podle kapitoly Volba různých menu nastavení autorádia a jejího odstavce Funkce CON BT / DISCON BT (zapnutí a vypnutí funkce Bluetooth) funkci CON BT. Zvolíte-li funkci DISCON BT, vypnete funkci Bluetooth, respektive přerušíte spojení mezi mobilním telefonem a autorádiem. S tímto autorádiem můžete navázat spojení pouze s jedním mobilním telefonem (s jedním zařízením Bluetooth). Pokud budete chtít navázat spojení s jiným mobilním telefonem, musíte nejprve přerušit spojení s aktivním mobilním telefonem (vypnout funkci Bluetooth) zvolením funkce DISCON BT. Jestliže vypnete autorádio nebo zařízení Bluetooth, které bylo s autorádiem spárováno a byla-li zapnuta funkce Blutooth CON BT, dojde v tomto případě k přerušení spojení mezi autorádiem a zařízením Bluetooth (mobilním telefonem). Tento případ rovněž nastane při velké vzdálenosti mezi oběma přístroji. Po opětovném zapnutí mobilního telefonu (po zapnutí funkce Bluetooth), autorádia nebo po snížení vzdálenosti mezi oběma přístroji dojde k automatickému navázání spojení mezi oběma přístroji a na displeji autorádia se zobrazí opět symbol (Bluetooth)

19 Normální volání mobilním telefonem Po provedení spárování mobilního telefonu s autorádiem můžete dále používat mobilní telefon k normálnímu volání (samostatně). Přepnutí autorádia do režimu telefonování a volba telefonního čísla Stiskněte na dálkovém ovladači krátce (1 x) tlačítko se symbolem zvednutého telefonního sluchátka [25]. Vyťukejte na dálkovém ovladači tlačítky s číslicemi 0 až 9, případně tlačítkem s hvězdičkou * [23] a s dvojitým křížkem # [27] požadované telefonní číslo. Zadané telefonní číslo se zobrazí na displeji autorádia. Jestliže uděláte při zadávání telefonního čísla chybu, můžete krátkým stisknutím tlačítka / BAND / LOU [20] na dálkovém ovladači nebo krátkým stisknutím tlačítka BND / AMS / [11] na autorádiu vymazat poslední číslici zadávaného telefonního čísla. Dlouhým stisknutím tlačítka / BAND / LOU [20] na dálkovém ovladači nebo dlouhým stisknutím tlačítka BND / AMS / [11] na autorádiu vymažete celé telefonní číslo, které jste zadali (vyťukali). Stiskněte na dálkovém ovladači znovu tlačítko se symbolem telefonního sluchátka [25]. Tím zadané telefonní číslo vytočíte. Opakování vytáčení naposledy vytočeného telefonního čísla Stiskněte na dálkovém ovladači krátce dvakrát (2 x) tlačítko se symbolem zvednutého telefonního sluchátka [25]. Na displeji autorádia se zobrazí hlášení LAST NUM (poslední číslo). Stiskněte na dálkovém ovladači znovu tlačítko se symbolem telefonního sluchátka [25]. Tím naposledy zadané telefonní číslo znovu vytočíte. Příjem příchozího hovoru Jestliže Vám bude někdo telefonovat, uslyšíte vyzváněcí tón z reproduktorů autorádia. Budete-li se chtít spojit s volajícím a přijmout jeho hovor, stiskněte na dálkovém ovladači tlačítko [25]. V normálním případě se po této akci na displeji autorádia zobrazí také telefonní číslo volajícího, pokud nebude tato funkce ze strany volajícího na jeho mobilním telefonu potlačena. Odmítnutí příchozího hovoru Jakmile se ozve z reproduktorů autorádia vyzváněcí tón, můžete příchozí hovor odmítnout stisknutím krátkým tlačítka / BAND / LOU [20] na dálkovém ovladači nebo stisknutím tlačítka BND / AMS / [11] na autorádiu. Ukončení hovoru Budete-li chtít ukončit hovor, stiskněte krátce tlačítko / BAND / LOU [20] na dálkovém ovladači nebo tlačítko BND / AMS / [11] na autorádiu. Jestliže volaný nebo volající ukončí s Vámi sám hovor, autorádio rovněž automaticky ukončí příchozí nebo ochozí hovor (přeruší spojení s příslušným mobilním telefonem). Přepínání hovoru mezi přístrojem a mobilním telefonem Během hovoru (při telefonování) můžete přepínat hovor mezi autorádiem a mobilním telefonem sem a tam (tedy použití mikrofonu a reproduktorů autorádia nebo mikrofonu a reproduktoru mobilního telefonu). Toto provedete stisknutím tlačítka DSP / TA / [2] na autorádiu, které podržíte déle stisknuté (asi 2 sekundy). Funkce Audio-Streaming Do tohoto autorádia můžete z různých zařízení a přístrojů (například za speciálních MP3 přehrávačů), které jsou vybaveny funkcí Bluetooth A2DP-Audio-Streaming, bezdrátově přenášet zvukové signály a tyto signály reprodukovat pomocí autorádia jako zvukové nahrávky (hudbu, mluvené slovo) podobným způsobem jako ze zařízení USB, která jste připojili k USB portu (interface) [5] na autorádiu, nebo z paměťových karet. Proveďte nejprve spárování autorádia s tímto přístrojem (viz odstavec Spárování autorádia s mobilním telefonem (se zařízením s funkcí Bluetooth). Zapněte na přístroji funkci reprodukce (přenos zvukových signálů) podle návodu k obsluze k tomuto přístroji. Stiskněte na autorádiu tlačítko MODE / PAIR [19] a podržte toto tlačítko stisknuté tak dlouho, dokud se na displeji autorádia nezobrazí hlášení BT AUDIO. Nyní můžete reprodukci zvukových nahrávek na přístroji ovládat dálkově obvyklým způsobem pomocí tlačítek [1], [8] a tlačítka PAU [12] na předním panelu autorádia. Zdířka AUX IN k připojení externích přístrojů Do zdířky AUX IN [4] na předním panelu autorádia můžete připojit konektor (jack) kabelu externího zvukového přístroje, například z přenosného kazetového magnetofonu (walkmanu), z přenosného CD přehrávače (discmanu), z MP3 přehrávače atd. (z jejich výstupu audio nebo z jejich výstupu k připojení stereofonních sluchátek). Pokud budete mít autorádio přepnuto do jiného režimu provozu (reprodukce), například do režimu poslechu rozhlasových stanic, zvolíte režim reprodukce nahrávek AUX z externího přístroje opakovaným tisknutím tlačítka MODE / PAIR [19]. Nastavte nejprve úroveň hlasitosti poslechu na autorádiu na minimum. Poté zapněte k autorádiu připojený externí zvukový přístroj (například MP3 přehrávač nebo walkman), spusťte na něm reprodukci a zvolte vyhovující úroveň hlasitost poslechu. Důležité upozornění: V tomto případě nebudou ovládací tlačítka na autorádiu a na jeho dálkovém ovladači, která se používají k reprodukci a k vyhledávání zvukových nahrávek ve formátu MP3 z paměťových médií USB a z paměťových karet fungovat. Veškerá potřebná nastavení budete muset provést přímo na externím přístroji (například na CD přehrávači), který jste připojili k autorádiu. Údržba a čištění autorádia Toto autorádio kromě případné výměny pojistky a příležitostného čištění nevyžaduje žádnou údržbu. Pokud provedete na autorádiu vlastní změny (úpravy) nebo opravy, zanikne nárok na záruku. K čištění autorádia nebo jeho displeje používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků nebo štěteček na čištění. K čištění autorádia nepoužívejte žádné uhličitanové čistící prostředky (sodu, písek), benzín, aceton, toluen, alkohol (ředidla barev a laků) nebo podobné látky. Mohli byste tak porušit povrch autorádia (jeho ovládací panel a displej). Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění autorádia nepoužívejte v žádném případě nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod
