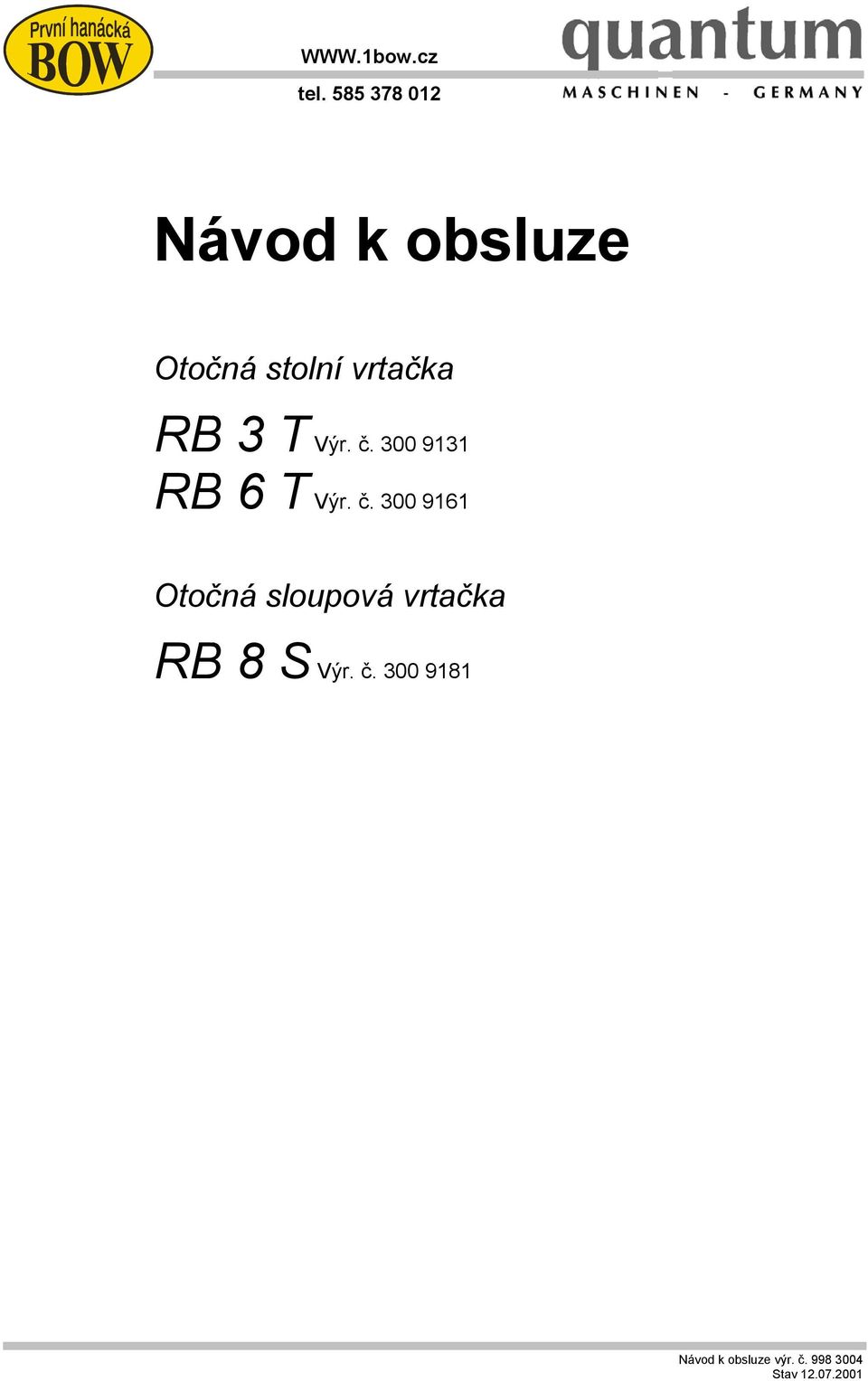

1 tel Návod k obsluze Otočná stolní vrtačka RB 3 T Výr. č RB 6 T Výr. č Otočná sloupová vrtačka RB 8 S Výr. č Návod k obsluze výr. č

2 Návod k obsluze - otočné vrtačky řady RB Vážený zákazníku, děkujeme, že jste si zakoupil produkt firmy quantum. Stroje quantum pro obrábění kovů představují vysokou kvalitu a technicky optimální řešení, ale přesvědčivý je i jejich optimální poměr cena/výkon. Neustálý další vývoj a inovace výrobků zaručují v každém okamžiku aktuální stav techniky a bezpečnosti. Je naším přáním, aby Vám naše výrobky přinášely radost, usnadnění práce a vysoký užitek. Z bezpečnostních důvodů a kvůli zajištění bezproblémového průběhu práce při provozu byste si před prvním uvedením do provozu měli pozorně přečíst tento návod k obsluze a pečlivě jej uschovat pro případné další otázky. Informace Tento návod k obsluze poskytuje všechny nezbytné pokyny pro bezvadné používání stroje a pro odpovídající údržbu. Naše prodejní síť je Vám stále k dispozici, ať už v případě problémů, které se týkají služby zákazníkům, nebo ohledně náhradních dílů a případných požadavků, které Vám mohou pomoci při rozvoji Vašeho podniku. Vaše návrhy na vylepšení tohoto návodu k obsluze jsou důležitým přínosem ke zdokonalení služeb, které firma OPTIMUM nabízí svým zákazníkům. Vyobrazení a informace obsažené v této příručce se mohou lišit od Vašeho stroje. Výrobce se neustále snaží o vylepšení a obnovu výrobků, proto mohou být provedeny vizuální nebo technické změny, aniž by byly předem oznámeny. Změny a omyly jsou vyhrazeny. Tato příručka byla sestavena výrobcem a je pevnou součástí vybavení stroje. Informace obsažené v této příručce jsou určeny pro uživatele. Příručka stanoví účel používání stroje a obsahuje potřebné informace pro jeho bezpečné a správné využití. Neustálé dodržování pokynů obsažených v této příručce zaručuje bezpečnost osob a stroje, ekonomický provoz a dlouhou životnost stroje. Tato příručka je pro přehlednost rozdělena do oddílů, které pojednávají o nejdůležitějších tématech. Obsah poskytuje rychlý přehled k jednotlivým tématům. Důležitá místa v textu jsou vytištěna tučně a jsou označena těmito symboly: Vysvětlivky: Upozornění Upozornění na situace, které vedou k poškození zdraví osob, stroje a/nebo prostředí a mohou způsobit finanční ztráty. Pozor!! Rotující součásti. Nebezpečí poranění! Pozor!! Noste ochranné brýle. Nebezpečí poranění! Pozor!! Před začátkem činnosti vytáhněte síťovou zástrčku. Nebezpečí poranění! *Označení stroj nahrazuje běžné obchodní označení předmětu, k němuž se vztahuje tento návod k obsluze (viz titulní list). U označení odborný personál se jedná o personál, který je na základě zkušenosti, technické přípravy a znalostí zákonných předpisů schopen provádět nezbytné práce a při provozu, instalaci, užívání a údržbě stroje může rozeznat případné nebezpečné situace a je schopen jim předem zabránit. Pokud budete mít další dotazy, kontaktujte prosím svého odborného prodejce. 2

3 Návod k obsluze otočné vrtačky řady RB Obsah Strana 1. Označení stroje Správné používání Technické údaje Hladina hluku Bezpečnostní pokyny Zbytková rizika Vybalení a rozsah dodávky Vybalení a kontrola obsahu krabice Rozsah dodávky Obslužné prvky Montáž Sestavení Našroubování sloupu na základní desku Upevnění stolu ke sloupu Montáž vrtací hlavy na sloup Montáž upínací páky Montáž vrtacích rukojetí Montáž rychloupínacího sklíčidla pro vrták Umístění stroje Elektrické připojení Přetížení motoru Poškozená přípojná vedení Nastavení Nastavení stolu RB3T RB6T a RB8S Naklápění vrtací hlavy Pohyb vrtací hlavy dopředu nebo dozadu Seřizování Vřeteno / pinola Vratná pružina Vyrovnání řemenice motoru a řemenice vřetena Napnutí řemenu Seřízení vřetena kolmo ke stolu Obsluha Otáčky a polohy řemenu Změna rychlosti Indikace hloubky vrtání u RB3T Metoda se stupnicí hloubky (RB6T a RB8S) Vrtání slepého otvoru (RB6T a RB8S) s ryskou Aretace sklíčidla pro vrták v požadované hloubce (RB6Ta RB8S) Demontáž sklíčidla pro vrták a kuželového trnu (RB6T a RB8S) Polohování stolu a obrobku Naklápění stolu Speciální bezpečnostní předpisy pro otočné vrtačky Vrtání Orýsování a důlčíkování Vrtání Další možnosti obrábění s otočnou vrtačkou Chlazení Čištění, údržba a opravy Čištění Údržba, opravy Záruka Odstraňování závad ES-Prohlášení o shodě Výkres v rozloženém stavu Seznam náhradních dílů RB3T Seznam náhradních dílů RB6T Seznam náhradních dílů RB8S

4 Návod k obsluze - otočné vrtačky řady RB 1. Označení stroje Na stroji je umístěn typový štítek, který obsahuje označení stroje, výrobní číslo a nejdůležitější technické údaje. Udržujte štítek stále čistý a čitelný. 2. Správné používání Vrtačky řady RB nejsou univerzální stroje. Tyto stroje jsou vhodné výhradně k vrtání kovu, plastu, dřeva a podobných materiálů. Potraviny a zdraví škodlivé materiály se s tímto strojem obrábět nesmějí. Díky otočnému a výkyvnému pracovnímu stolu mají stroje mnohostranné použití. Stroje se smějí provozovat pouze s rotujícími nástroji (rotačně symetrická konstrukce; rotačně symetrické umístění břitů) nebo s nástroji, jejichž umístění břitů tvoří v záběru silovou dvojici kolem rotační osy. Posuvný pohyb a odpor proti posuvu probíhají ve směru rotační osy nástroje. Nepoužívejte drátěné kotouče, frézy s horním vřetenem, řezačky na kruhové otvory nebo čelní stopkové frézy. Pohon strojů se uskutečňuje pomocí kvalitních ozubených řemenů. Všechny stroje jsou vybaveny přesným rychloupínacím sklíčidlem pro vrták a bezpečnostním spínačem podle IP 54. Stroje pro 400 voltů jsou navíc vybaveny chodem vpravo-vlevo. Při obrábění dřeva dbejte prosím na to, že musíte použít vhodné odsávání prachu, protože dřevní prach může být zdraví škodlivý. Při pracích, při nichž vzniká prach, bezpodmínečně noste vhodnou ochrannou protiprašnou masku. Stroje mají univerzální využití ve strojírenství, ve školách, v řemeslných podnicích, v dílnách, jakož i pro domácí kutily. Upozornění: Stroje se smějí provozovat pouze v technicky bezvadném stavu. Případné poruchy musejí být okamžitě odstraněny. Svévolné změny na stroji nebo nesprávné používání stroje, nedodržení bezpečnostních předpisů nebo návodu k obsluze a opravy provedené třetími osobami, neautorizovanými odborníky, vylučují odpovědnost výrobce za takto způsobená poškození zdraví osob nebo předmětů a vedou k zániku nároku na záruku! 3. Technické údaje RB 3 T RB 6 T RB 8 S Otočná...stolní vrtačka... stolní vrtačka...sloupová vrtačka Vrtný výkon max mm mm...16 mm Vyložení mm mm mm Vzdálenost sklíčidlo pro vrták/ stůl max mm mm mm Vzdálenost sklíčidlo pro vrták/ podstavec max mm mm mm Upnutí vřetena...m 6 pevné upnutí... MK 2... MK 2 Otáčky vřetena, 5 stupňů...390/900/1500/ /900/1500/...390/900/1500/ /3000 ot./min /3000 ot./min /3000 ot./min. Zdvih pinoly mm mm...80 mm Vrtací stůl výkyvný až až až +45 Průměr sloupu...46 mm mm...70 mm Velikost stolu...195x220 mm x230 mm...262x262 mm Výkon motoru 230 V/50 Hz W W W Rozměry...735x250x710 mm x370x290 mm x290x1640 mm Hmotnost netto...26 kg kg...63 kg 3.1 Hladina hluku Hladina hluku (hladina akustického tlaku) těchto strojů se při chodu naprázdno pohybuje pod 72dB(A). Tato hodnota však může být v závislosti na pracovním postupu překročena. V tomto případě musejí obsluhující osoby používat prostředky pro ochranu sluchu. Upozornění: Dbejte na to, že doba působení hluku, druh a vlastnosti pracovní oblasti a jiné stroje, které jsou současně v provozu, rovněž ovlivňují hladinu hluku na pracovišti. 4

5 Návod k obsluze otočné vrtačky řady RB 4. Bezpečnostní pokyny Upozornění: Před spuštěním, použitím, údržbou a jinými zásahy do stroje je nutno si pozorně přečíst instrukce k používání a údržbě. Se strojem mohou manipulovat a pracovat pouze osoby, které jsou se zacházením a funkcí stroje dobře obeznámeny. Pozor: Opravy, údržbu a montáž dalšího vybavení stroje smí provádět pouze odborný personál na vypnutém stroji (vytáhněte síťovou zástrčku!). Před zapnutím stroje zkontrolujte správné upnutí obrobku! Při práci se strojem nikdy nedávejte ruce do blízkosti rotujících součástí! Ostré třísky neodstraňujte rukama; použijte smetáček nebo háček na odstraňování třísek! Používejte ochranná zařízení a dobře je upevněte. Nikdy nepracujte bez ochranných zařízení a udržujte tato zařízení funkční. Před začátkem práce zkontrolujte jejich funkci. Udržujte stroj a jeho pracovní okolí vždy v čistotě. Zajistěte dostatečné osvětlení. Při práci zásadně zajistěte obrobek vhodnými upínacími zařízeními. Zajistěte dostatečnou dosedací plochu. Na stroji se nesmějí provádět koncepční změny a nesmí se používat pro jiné účely, než pro pracovní postupy určené výrobcem. Nikdy nepracujte pod vlivem nemocí, které narušují soustředění, únavy, drog, alkoholu nebo léků. Po montáži nebo opravě odstraňte ze stroje před jeho zapnutím klíče a jiné volné části. Dbejte všech bezpečnostních pokynů a upozornění na nebezpečí umístěných na stroji a udržujte je v bezvadném stavu. Děti a osoby, které nejsou se strojem obeznámeny, se musejí zdržovat dále od Vašeho pracovního prostředí, stroje a nástrojů. Používání stroje, jeho údržbu a montáž dalšího vybavení mohou provádět pouze osoby, které jsou se strojem dobře obeznámeny a byly poučeny o nebezpečích. Při údržbě, vybavování stroje nebo opravách stroj zásadně vypínejte! Navíc vytáhněte síťovou zástrčku, resp. odpojte stroj od přívodu elektrického proudu! Netahejte za síťové vedení, když vytahujete zástrčku ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami. Dbejte na to, aby se hlavní spínač nacházel v pozici VYP, když stroj připojujete k přívodu elektrického proudu, abyste tak zabránili neúmyslnému zapnutí. Noste přiléhavý oděv, ochranné brýle, bezpečnostní obuv a chrániče sluchu. Dlouhé vlasy je zapotřebí svázat. Při práci nenoste hodinky, náramky, řetízky, prsteny nebo rukavice (rotující součásti!). Poruchy, které mají negativní vliv na bezpečnost, je nutno ihned odstranit. Nenechávejte stroj nikdy v provozu bez dozoru a zůstaňte u stroje až do úplného zastavení nástroje. Poté vytáhněte zástrčku, abyste předešli neúmyslnému zapnutí. Chraňte stroj před vlhkostí (Nebezpečí zkratu!). Elektrické nástroje a stroje nikdy nepoužívejte v blízkosti hořlavých kapalin a plynů (Nebezpečí výbuchu!). Před každým použitím stroje se ujistěte, že žádné součásti nejsou poškozené. Poškozené součásti ihned vyměňte, abyste se tak vyvarovali zdrojů nebezpečí! Stroj nepřetěžujte! Lépe a bezpečněji budete pracovat v uvedeném rozsahu výkonu. Používejte správné nástroje! Dbejte na to, aby nástroje nebyly tupé nebo poškozené. Používejte pouze originální náhradní díly a příslušenství, abyste zabránili případným nebezpečím a riziku úrazů. 5

6 Návod k obsluze - otočné vrtačky řady RB 4.1 Zbytková rizika I při dodržení veškerých bezpečnostních předpisů a při správném používání stroje zůstávají ještě zbytková rizika, která jsou vyjmenována zde: Kontakt s rotujícími součástmi nebo nástroji Zlomení nástrojů Zranění v důsledku odlétávajících obrobků nebo částí obrobků Nebezpečí požáru při nedostatečném odvětrávání motoru Kontakt se součástmi, které jsou pod napětím Negativní ovlivnění sluchu při delší práci bez chráničů sluchu Upozornění: Je nutno upozornit, že každý stroj vykazuje zbytková rizika. Při provádění veškerých pracovních postupů (i těch nejjednodušších) je nutno pracovat s maximální opatrností. Bezpečnost práce závisí na Vás! 5. Vybalení a rozsah dodávky 5.1 Vybalení a kontrola obsahu krabice Varování Pokud některá součást chybí nebo je poškozená, nepřipojujte stroj k přívodu elektrického proudu, dokud není kompletní. Bezprostředně po dodání zkontrolujte, zda nedošlo k poškození stroje při přepravě a zda něco nechybí. Přitom vyjměte všechny jednotlivé součásti z krabice a porovnejte je s následujícím seznamem. Pro ochranu vrtačky před vlhkostí jsou povrchy opatřeny ochranným nátěrem, který můžete odstranit měkkým hadříkem napuštěným přípravkem WD-40 nebo petrolejem. Varování Abyste zabránili požáru nebo jedovatým reakcím, nepoužívejte k čištění stroje benzín, naftu, aceton, ředidlo nebo podobné roztoky. 5.2 Rozsah dodávky 1. Vrtací hlava 2. Sloup 3. Ozubená tyč (pouze RB6T a RB8S) 4. Vrtací stůl 5. Základní deska 6. Rychloupínací sklíčidlo pro vrták 7. Rukojeti 8. Upínací páka 9. Šnekové kolo (pouze RB6T a RB8S) 10. Klika (pouze RB6T a RB8S) 11. Příslušenství 12. Klíče s vnitřním šestihranem 6

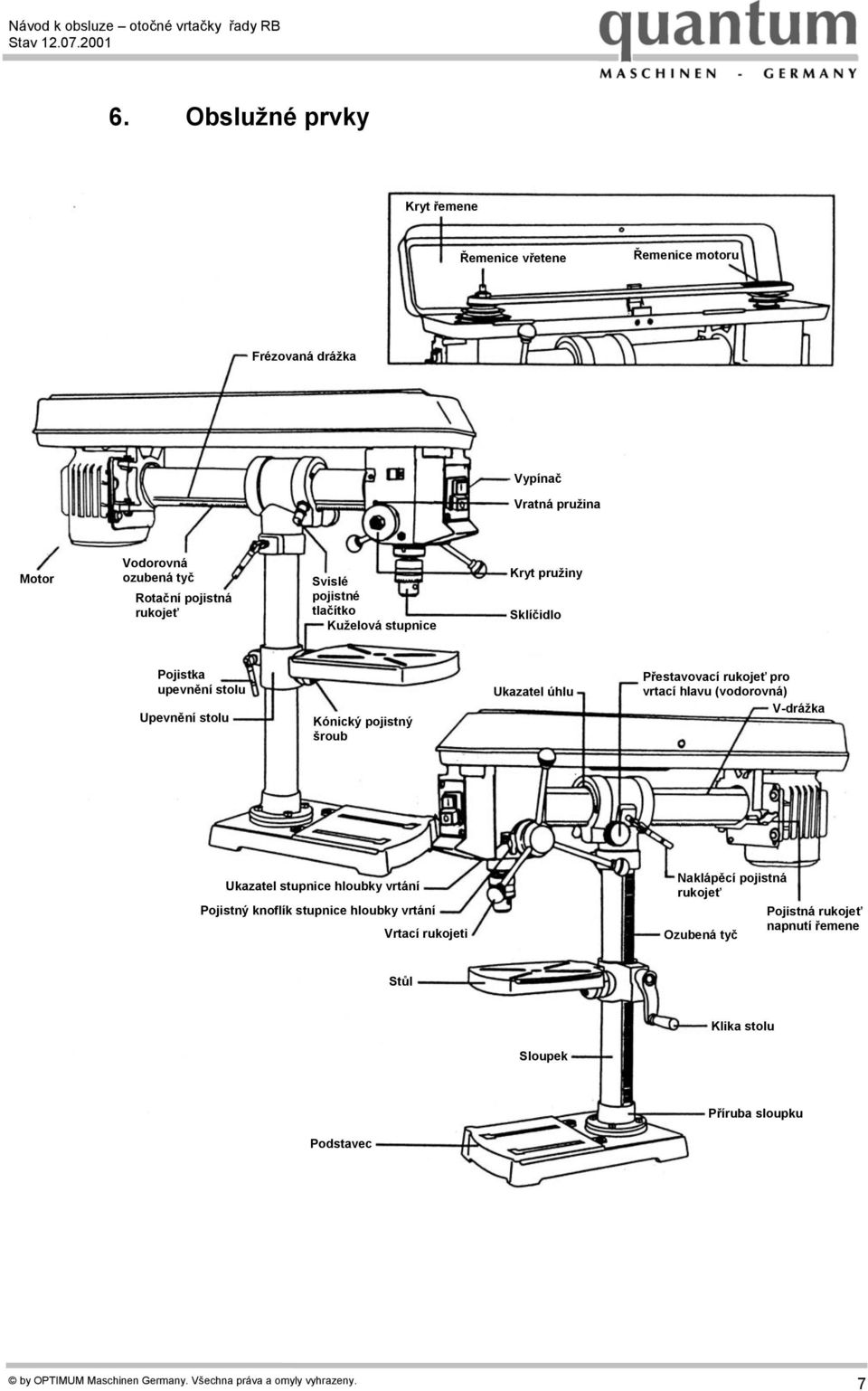

7 Návod k obsluze otočné vrtačky řady RB 6. Obslužné prvky Kryt řemene Řemenice vřetene Řemenice motoru Frézovaná drážka Vypínač Vratná pružina Motor Vodorovná ozubená tyč Rotační pojistná rukojeť Svislé pojistné tlačítko Kuželová stupnice Kryt pružiny Sklíčidlo Pojistka upevnění stolu Upevnění stolu Kónický pojistný šroub Ukazatel úhlu Přestavovací rukojeť pro vrtací hlavu (vodorovná) V-drážka Ukazatel stupnice hloubky vrtání Pojistný knoflík stupnice hloubky vrtání Vrtací rukojeti Naklápěcí pojistná rukojeť Pojistná rukojeť napnutí řemene Ozubená tyč Stůl Klika stolu Sloupek Příruba sloupku Podstavec 7

8 Návod k obsluze - otočné vrtačky řady RB 7. Montáž Varování: Pro svou vlastní bezpečnost připojte stroj k síti teprve tehdy, když byly provedeny všechny montážní práce a nastavení a když jste si přečetli všechny bezpečnostní pokyny a návod k obsluze a porozuměli jim. Potřebné nástroje: K sestavení stroje jsou zapotřebí ještě následující nástroje zobrazené vpravo, které nejsou obsaženy v rozsahu dodávky. Upozornění: Doporučujeme provádět sestavení stroje s dvěma nebo více dalšími osobami, a to z důvodu jeho hmotnosti a manipulace. Kombinovaný klíč na šrouby Úhelník Šroubovák na šrouby s drážkou Nastavitelný klíč na šrouby mm Kombinovaný úhelník Ráčna 7.1 Sestavení Opěrný rám s držákem V rozsahu dodávky pro stolní modely RB3T a RB6T je vždy přiložen opěrný rám z kruhového železa s podpěrným ramenem a upevňovacími šrouby. Toto podpěrné rameno se může montovat pouze pro účely výstavy. Při vrtání je nutné upevnit vrtačku na vhodný povrch. V důsledku velkých vyvažování (horizontální posun vrtací hlavy) je bezpečná práce možná pouze na upevněném stroji! Viz 8. Umístění stroje Montáž opěrného rámu: Posuňte opěrný rám (708) s odkloněným rámem k podlaze do zadních otvorů v základní desce (1). Pomocí držáku (705) a šroubů (704) můžete upnout obě tyče z kruhového železa proti základní desce Našroubování sloupu na základní desku Postavte základní desku (1) na podlahu. Vezměte sloup (2) a vyrovnejte otvory sloupu s otvory podstavce. Vyjměte ze sáčku se samostatnými součástmi čtyři dlouhé šrouby s šestihrannou hlavou (3). Prostrčte každým otvorem jeden šroub do podstavce. Šrouby pevně utáhněte stavitelným klíčem na šrouby. 8

9 Návod k obsluze otočné vrtačky řady RB Upevnění stolu ke sloupu RB3T Vrtací stůl s držákem vrtacího stolu nasuňte na sloup. RB6T a RB8S Připravte si šnek (1), upevnění stolu (2), ozubenou tyč (3) a rukojeť kliky (4). Vsuňte šnek (1) do upevnění stolu (2), až bude hřídel vyčnívat z otvoru (5) a zuby zapadnou do ozubeného kola. Nasaďte ozubenou tyč (3) (delším koncem bez ozubení nahoru) do upevnění stolu (2). Přitom se ujistěte, že zuby ozubené tyče zapadnou do zubů upevňovací součásti. Pozor: Pro názornější zobrazení je stůl na obrázku odsunutý od držáku. Nasuňte ozubenou tyč a kompletní opěru stolu (1, 2, 3) společně na stojan (6). Nasaďte dolní konec ozubené tyče do horní části příruby sloupu (7). Nasaďte držadlo kliky (4) na šnekovou hřídel (1), která vyčnívá z upevnění stolu. Vyrovnejte plochou stranu pastorkové hřídele pomocí seřizovacího šroubu (8) a pevně ji utáhněte Montáž vrtací hlavy na sloup Upozornění: Před instalací kompletní vrtací hlavy najděte konečné místo instalace pro otočnou vrtačku. Vyjměte upínací prvek ze sady příslušenství a nejprve jej vsaďte dovnitř do držáku vrtací hlavy (3). Nasuňte kompletní vrtací hlavu na sloup (1). Nasaďte vrtací hlavu s držákem na sloup tak, aby vertikální ozubená tyč (2) zasahovala do drážky držáku vrtací hlavy. Vrtací hlava se musí volně otáčet kolem sloupu. 9

10 Návod k obsluze - otočné vrtačky řady RB Montáž upínací páky Připevněte upínací páku (1) k držáku stolu (2) a utáhněte ji, abyste držák stolu zajistili na stojanu. Zbývající dvě upínací páky připevněte na každou stranu sloupu. Jednu použijte jako otočnou upínací páku pro vrtací hlavu (3) a pevně ji utáhněte. Druhou použijte jako výkyvnou upínací páku pro vrtací hlavu (4) a pevně ji utáhněte Montáž vrtacích rukojetí Tři vrtací rukojeti (1) nasuňte do tří otvorů (2) v hlavě hvězdicového ručního kolečka. Pevně jej utáhněte rukou Montáž rychloupínacího sklíčidla pro vrták Důležité: Ujistěte se, že Morseův kužel a vřeteno jsou čisté a odmaštěné. Obojí pečlivě očistěte čistým hadříkem. Nejmenší částečky nečistoty na jednom z těchto povrchů mají za následek chyby vystředěného běhu (házivost) a/nebo zabraňují pevnému uložení sklíčidla pro vrták (nebezpečí poranění). Zatlačte Morseův kužel (1) nahoru do vřetena. Otáčením manžety na sklíčidle pro vrták co nejvíce otevřete sklíčidlo pro vrták, abyste zabránili poškození. Použijte gumové kladivo a klepněte na Morseův kužel (1) sklíčidla (2). Pokud nemáte gumové kladivo, vložte mezi kladivo a sklíčidlo pro vrták prkno, abyste nepoškodili upnutí sklíčidla pro vrták (3). Nikdy netlučte kovovým kladivem přímo na sklíčidlo pro vrták! 10

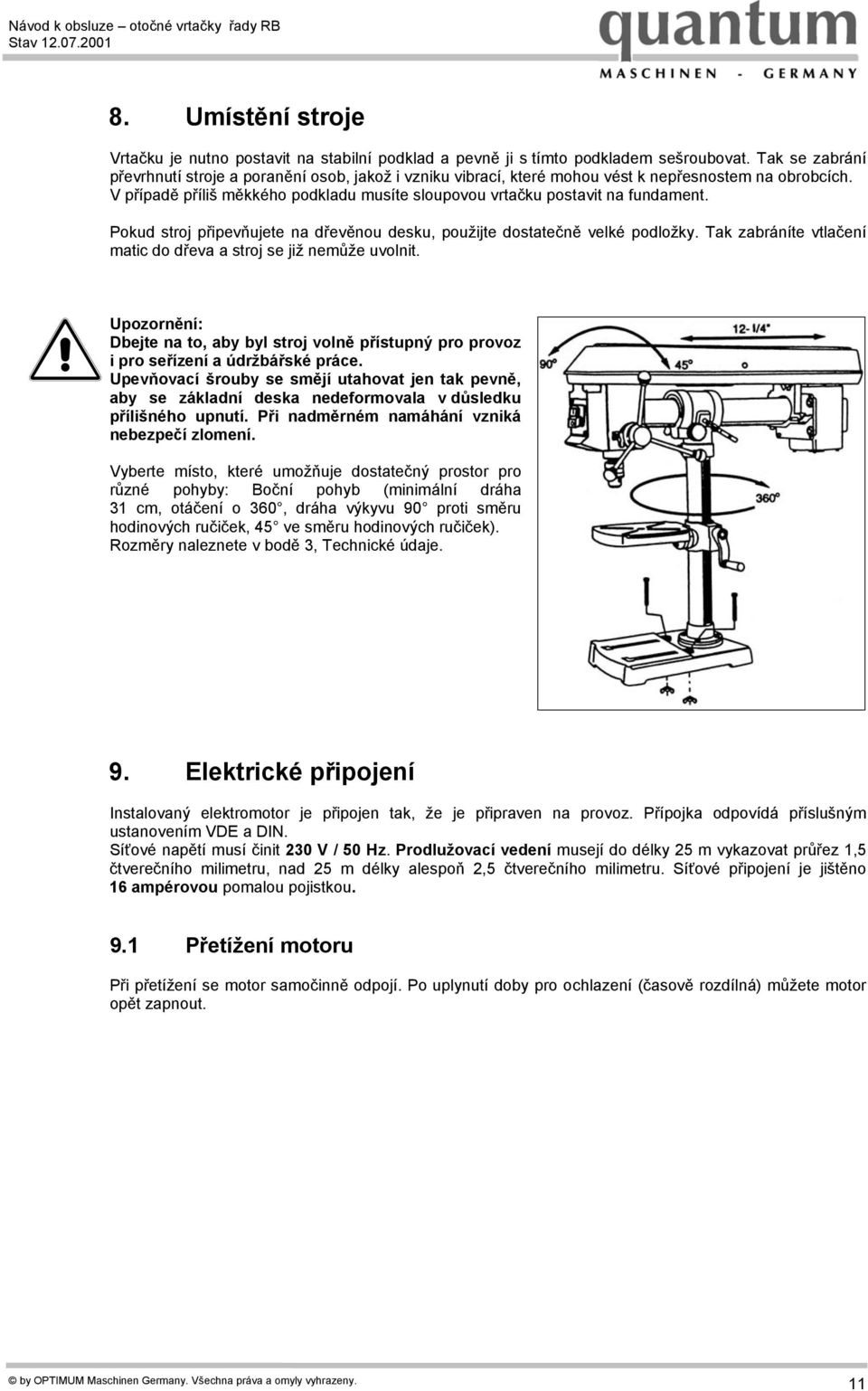

11 Návod k obsluze otočné vrtačky řady RB 8. Umístění stroje Vrtačku je nutno postavit na stabilní podklad a pevně ji s tímto podkladem sešroubovat. Tak se zabrání převrhnutí stroje a poranění osob, jakož i vzniku vibrací, které mohou vést k nepřesnostem na obrobcích. V případě příliš měkkého podkladu musíte sloupovou vrtačku postavit na fundament. Pokud stroj připevňujete na dřevěnou desku, použijte dostatečně velké podložky. Tak zabráníte vtlačení matic do dřeva a stroj se již nemůže uvolnit. Upozornění: Dbejte na to, aby byl stroj volně přístupný pro provoz i pro seřízení a údržbářské práce. Upevňovací šrouby se smějí utahovat jen tak pevně, aby se základní deska nedeformovala v důsledku přílišného upnutí. Při nadměrném namáhání vzniká nebezpečí zlomení. Vyberte místo, které umožňuje dostatečný prostor pro různé pohyby: Boční pohyb (minimální dráha 31 cm, otáčení o 360, dráha výkyvu 90 proti směru hodinových ručiček, 45 ve směru hodinových ručiček). Rozměry naleznete v bodě 3, Technické údaje. 9. Elektrické připojení Instalovaný elektromotor je připojen tak, že je připraven na provoz. Přípojka odpovídá příslušným ustanovením VDE a DIN. Síťové napětí musí činit 230 V / 50 Hz. Prodlužovací vedení musejí do délky 25 m vykazovat průřez 1,5 čtverečního milimetru, nad 25 m délky alespoň 2,5 čtverečního milimetru. Síťové připojení je jištěno 16 ampérovou pomalou pojistkou. 9.1 Přetížení motoru Při přetížení se motor samočinně odpojí. Po uplynutí doby pro ochlazení (časově rozdílná) můžete motor opět zapnout. 11

12 Návod k obsluze - otočné vrtačky řady RB 9.2 Poškozená přípojná vedení Na elektrických přípojných vedeních často dochází k poškození izolace. Příčinami jsou: Otlačená místa, pokud jsou přípojná vedení vedena okenními nebo dveřními otvory. Zalomená místa v důsledku neodborného připevnění nebo položení přípojného vedení. Místa řezu v důsledku přejíždění přípojného vedení. Poškození izolace v důsledku vytržení z nástěnné zásuvky. Trhliny v důsledku stárnutí izolace. Takto poškozená elektrická přípojná vedení se nesmějí používat a jsou z důvodu poškození izolace životu nebezpečná. Elektrická přípojná vedení proto pravidelně kontrolujte, zda nejsou poškozená. Dbejte na to, aby přípojné vedení nebylo při kontrole zapojeno do elektrické sítě. Elektrická přípojná vedení musejí odpovídat příslušným ustanovením VDE a DIN. Používejte pouze přípojná vedení s označením H 07 RN. Potisk s typovým označením na přípojném kabelu je předepsán. Varování! Vrtačka se nesmí provozovat venku. Stroj musí být uzemněn, aby byl obslužný personál chráněn před elektrickými šoky. 10. Nastavení Varování! Abyste zabránili poraněním, vždy vytáhněte síťovou zástrčku, než začnete provádět jakékoli nastavení Nastavení stolu RB3T Za účelem zvedání a spouštění stolu (1) uvolněte aretaci (2) na zadní straně držáku stolu. Varování! Při uvolnění aretace musíte vrtací stůl pevně držet, aby nespadl dolů. NEBEZPEČÍ PORANĚNÍ! Nyní můžete stůl ručně jak výškově nastavit, tak i otáčet kolem sloupu. Když jste dokončili nastavení stolu, opět vrtací stůl pevně upněte, než začnete s vrtáním RB6T a RB8S Za účelem zvedání a spouštění stolu (1) uvolněte aretaci (2) na zadní straně držáku opěry stolu (3). Otočte rukojetí kliky (4), abyste mohli stůl na stojanu zvedat nebo spouštět. V požadované poloze proveďte zajištění. Abyste mohli stolem (1) otáčet, uvolněte aretaci (2). Rukou otočte stůl a opěrnou lamelu kolem stojanu do požadované polohy. Než začnete vrtat, pevně utáhněte aretaci. 12

13 Návod k obsluze otočné vrtačky řady RB 10.2 Naklápění vrtací hlavy Vrtací hlavu můžete při vrtání naklápět z vertikály až do 45 ve směru hodinových ručiček a do 90 proti směru hodinových ručiček. Uvolněte aretaci naklápění (1) na pravé straně držáku hlavy stojanu. Vytáhněte a otočte píst z vertikální aretační polohy (2) na levé straně držáku hlavy stojanu. Použijte údaj o úhlu (3) na držáku hlavy stojanu a na V-drážce se zářezy (4) na horizontální trubce, abyste nastavili požadovaný úhel. Pomocí aretace naklápění (1) proveďte zajištění v této poloze. Když se vracíte do vertikální polohy, uvolněte aretaci naklápění a otočte píst tak, aby mohl zapadnout do horizontální trubky. Pokud je dosaženo vertikální polohy, zaskočí píst do vyfrézované drážky (5) na horizontální trubce. Utáhněte aretaci naklápění, abyste zajistili tuto polohu Pohyb vrtací hlavy dopředu nebo dozadu Vrtací hlava se může podél horizontální trubky pohybovat maximálně o 32 cm dopředu nebo dozadu. Tak je umožněno vrtání středu obrobku širokého až 86 cm nebo pohyb mezi provrtanými otvory, aniž by bylo nutno obrobek vyjmout z upnutí a posunout. Uvolněte aretaci naklápění (1). Otočte horizontální vrtací hlavu (2), abyste mohli vrtací hlavou pohybovat sem a tam do požadované polohy. Před vrtáním proveďte zajištění pomocí aretace naklápění (1), abyste zabránili pohybu vrtáku na obrobku. 13

14 Návod k obsluze - otočné vrtačky řady RB 11. Seřizování Pozor: Všechna nezbytná nastavení pro dobrou funkci Vaší vrtačky byla provedena ve výrobním závodě, a měla by se proto měnit pouze v případě potřeby (např. z důvodu běžného opotřebení) Vřeteno / pinola Otočte vrtací rukojeti proti směru hodinových ručiček, abyste vřeteno spustili na jeho nejnižší bod. Uchopte vřeteno pevně rukou a pohybujte jím dopředu a zpět kolem jeho osy. Pokud je vůle příliš velká, proveďte toto: Uvolněte samosvornou matici (1). Otočte šroubem (2) ve směru hodinových ručiček, abyste vůli odstranili, ale neomezili pohyb vřetena vpřed. (Mírná vůle ve vřetenu je normální.) Opět utáhněte samosvornou matici (1) Vratná pružina Vratná pružina se musí případně nastavit, pokud napnutí způsobuje, že se dutá hřídel vrací příliš rychle nebo příliš pomalu. Spusťte stůl, abyste vytvořili větší volný prostor. Nasaďte šroubovák do předního dolního zářezu (1) v krytu pružiny (2) nebo držte plášť pružiny pevně rukou a uvolněte vnější pojistnou matici (3). Držte kryt pružiny stále pevně, uvolněte vnitřní matici (4) až do bodu, kde se zářez (5) oddělí od dílu (6) na vrtací hlavě. Opatrně: Tato vnitřní matice se nesmí odstranit, protože jinak se pružina nuceně natáhne. Otočte kryt pružiny (2) do dalšího zářezu: proti směru hodinových ručiček, když chcete zvýšit vratnou sílu, resp. ve směru hodinových ručiček, pokud se má vratná síla snížit. Matici opět pevně utáhněte (4) a zajistěte ji pojistnou maticí (3). Zkontrolujte, zda návrat pinoly odpovídá Vašim představám. Pokud výsledek nedopadl k Vaší spokojenosti, opakujte nastavení. 14

15 Návod k obsluze otočné vrtačky řady RB 11.3 Vyrovnání řemenice motoru a řemenice vřetena Varování! Abyste zabránili poraněním v důsledku nechtěného spuštění stroje, ujistěte se vždy před započetím napínání řemenu, že spínač je přepnutý na VYP a že zástrčka je odpojena od sítě. Přiložením rovného pravítka na obě řemenice nebo kontrolou horních stran řemenice vřetena (1) a řemenice motoru (2) ověřte vyrovnání řemenic. Pokud je seřízení nezbytné, uvolněte matice (3) na upevnění motoru (4) a spusťte nebo zvedněte celý motor, až budou řemenice lícovat. Utáhněte matice a seřiďte napnutí řemenu, je-li to nutné Napnutí řemenu Ujistěte se, že řemenice lícují, jak je vidět na obrázku. Abyste uvolnili napnutí řemenu, uvolněte šrouby k napínání řemenu (1) na obou stranách vrtací hlavy. Posuňte motor (2) k přední straně vrtačky, abyste uvolnili řemen. Položte řemen do drážky v řemenici, která odpovídá požadované rychlosti. Vytáhněte motor tak daleko z vrtací hlavy, až bude řemen správně napnutý. Utáhněte šrouby pro napínání řemenu (1) na obou stranách vrtací hlavy. Pozor: Napnutí řemenu je správné, když se řemen při zatlačení na střed prohne asi o 12 mm. 15

16 Návod k obsluze - otočné vrtačky řady RB 11.5 Seřízení vřetena kolmo ke stolu Otočná vrtačka byla ve výrobním závodě nastavena tak, aby se plášť vřetena nacházel kolmo ke stolu. Nemělo by být nutné žádné další seřízení. Při zasílání a manipulaci však může dojít k posunutí. Kontrolu a seřízení provedete takto: Ujistěte se, že Váš kombinační úhel souhlasí (viz výkres dole). Ujistěte se, že vertikální aretační píst (1) je zaskočený v horizontálním zářezu trubky (2). Vložte dlouhý přesný kolík z kruhové oceli nebo dlouhý vrták do sklíčidla pro vrták a položte kombinační úhel (3) na vrtací stůl. Zkontrolujte lícování mezi tyčí a stolem. Pokud úhel netvoří 90, uvolněte oba stavěcí šrouby (4), jeden na každé straně (5), které drží plášť vřetena na horizontální trubce. Naklánějte plášť vřetena, až je tyč přesně v úhlu 90 ke stolu. Opět utáhněte oba stavěcí šrouby. Zkontrolujte napnutí řemenu po tomto seřízení a v případě potřeby jej napněte znovu. Nakreslete na desce tenkou čáru podél této hrany. Rovná hrana desky o tloušťce 19 mm. Tato hrana musí být absolutně rovná. 12. Obsluha Po přiložení úhelníku na přerušovanou čáru nesmí vzniknout mezera ani překrytí Otáčky a polohy řemenu Posuňte úhelník na vyčárkovanou pozici hrana stupnice se musí perfektně překrývat s nakreslenou čarou. Vaše otočná vrtačka má motor s pěti rychlostmi vřetena, které jsou k dispozici díky řemenovému pohonu. Různé otáčky vřetena jsou zapotřebí pro různé materiály, různé typy a velikosti vrtáků a pro různé řezné nástroje. Prostudujte různé možnosti položení řemenu na této stránce a na krytu řemenu pro pět možných typů otáček vřetena. Nejvyšší rychlosti dosáhnete, když je řemen položený na nejvyšším stupni řemenice u motoru a na nejnižším stupni řemenice u vřetena. Varování! Abyste zabránili možným poraněním, udržujte ochranná zařízení funkční a při práci je vždy zavírejte! 16

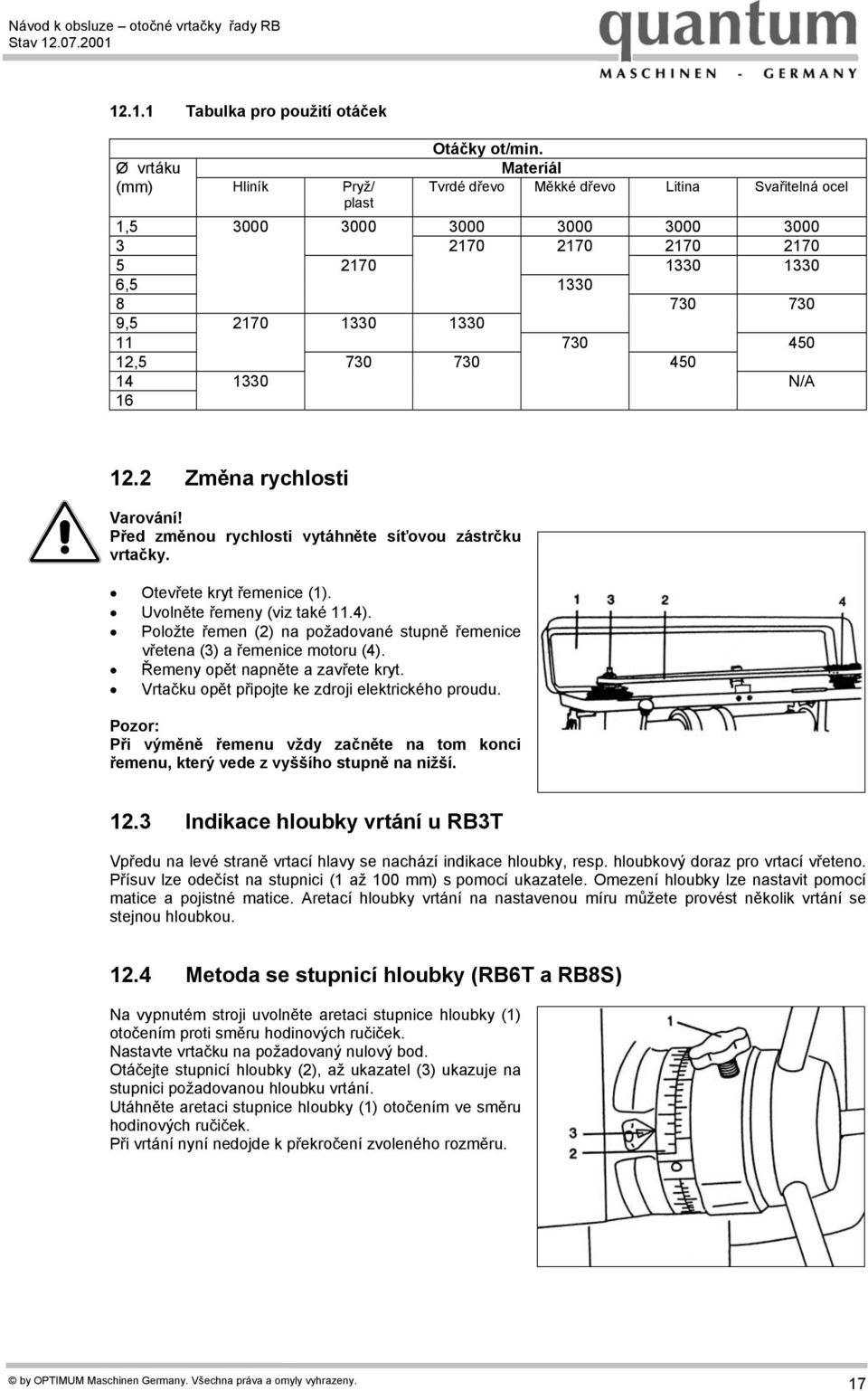

17 Návod k obsluze otočné vrtačky řady RB Tabulka pro použití otáček Ø vrtáku (mm) Hliník Pryž/ plast ,5 8 9, Otáčky ot/min. Materiál Tvrdé dřevo Měkké dřevo Litina Svařitelná ocel 1, , N/A Změna rychlosti Varování! Před změnou rychlosti vytáhněte síťovou zástrčku vrtačky. Otevřete kryt řemenice (1). Uvolněte řemeny (viz také 11.4). Položte řemen (2) na požadované stupně řemenice vřetena (3) a řemenice motoru (4). Řemeny opět napněte a zavřete kryt. Vrtačku opět připojte ke zdroji elektrického proudu. Pozor: Při výměně řemenu vždy začněte na tom konci řemenu, který vede z vyššího stupně na nižší Indikace hloubky vrtání u RB3T Vpředu na levé straně vrtací hlavy se nachází indikace hloubky, resp. hloubkový doraz pro vrtací vřeteno. Přísuv lze odečíst na stupnici (1 až 100 mm) s pomocí ukazatele. Omezení hloubky lze nastavit pomocí matice a pojistné matice. Aretací hloubky vrtání na nastavenou míru můžete provést několik vrtání se stejnou hloubkou Metoda se stupnicí hloubky (RB6T a RB8S) Na vypnutém stroji uvolněte aretaci stupnice hloubky (1) otočením proti směru hodinových ručiček. Nastavte vrtačku na požadovaný nulový bod. Otáčejte stupnicí hloubky (2), až ukazatel (3) ukazuje na stupnici požadovanou hloubku vrtání. Utáhněte aretaci stupnice hloubky (1) otočením ve směru hodinových ručiček. Při vrtání nyní nedojde k překročení zvoleného rozměru. 17

18 Návod k obsluze - otočné vrtačky řady RB 12.5 Vrtání slepého otvoru (RB6T a RB8S) s ryskou Slepý otvor se vrtá do určité hloubky. Vrták se zastaví dříve, než projde obrobkem v jeho dolní části. Označte hloubku otvoru na straně obrobku (1). Uvolněte aretaci stupnice hloubky (2). Otáčejte vrtacími rukojeťmi na vypnutém stroji a spouštějte vrták tak daleko, až hrot vrtáku (nebo začátek spirál) (3) souhlasí se značkou (1). Otáčejte stupnici hloubky (4) proti směru hodinových ručiček, dokud se pohybuje. Zajistěte stupnici hloubky aretací (2). Vrták se nyní zastaví v této hloubce, dokud nebude stupnice hloubky nastavena jinak Aretace sklíčidla pro vrták v požadované hloubce (RB6T a RB8S) Uvolněte aretaci stupnice hloubky (1) na vypnutém stroji. Otáčejte vrtacími rukojeťmi, dokud sklíčidlo pro vrták (2) není v požadované hloubce. Držte vrtací rukojeti v této hloubce. Otáčejte stupnicí hloubky (3) ve směru hodinových ručiček, dokud se nezastaví. Zajistěte stupnici hloubky aretací (1). Sklíčidlo pro vrták se teď zastaví v této pozici, když pustíte vrtací rukojeti Demontáž sklíčidla pro vrták a kuželového trnu (RB6T a RB8S) Varování! Abyste zabránili poraněním v důsledku nechtěného spuštění stroje, ujistěte se vždy před demontáží nebo nasazením sklíčidla pro vrták, že je spínač přepnutý do polohy VYP a síťová zástrčka vytažená. Odpojte stroj od zdroje elektrického proudu. Spusťte pinolu do nejnižší polohy. Poté aretujte pinolu se stupnicí hloubky (1) (viz pokyny pro Aretaci sklíčidla pro vrták v požadované hloubce ). Otáčejte ručně sklíčidlem (5), až otvory (2) ve vřetenu a duté hřídeli (3) leží přes sebe. Zasuňte do otvorů (2 a 3) klín (4). Lehce zatlučte klín kladivem s plastovým povrchem, až sklíčidlo pro vrták vypadne z vřetena (3). Pozor: Podržte jednu ruku pod sklíčidlem, abyste jej při pádu zachytili. 18

19 Návod k obsluze otočné vrtačky řady RB 12.8 Polohování stolu a obrobku Zajistěte stůl (1) na stojanu (2) v místě, kde se hrot vrtáku (3) ještě nedotýká obrobku (4). Při vrtání, které provádíte bez svěráku přímo na vrtacím stole, doporučujeme podložit obrobek kouskem dřeva. Tak zabráníte nechtěnému navrtání vrtacího stolu a úlomkům nebo otřepům na spodní straně obrobku. Abyste zajistili, že se kousek dřeva nebo obrobek nebude nekontrolovaně otáčet, musíte jej pevně upnout. Varování! Abyste zajistili, že se obrobek nebo kousek dřeva při vrtání nevytrhne z Vaší ruky, musíte jej přiložit k levé straně stojanu. Jako pomůcku pro upnutí můžete použít podélný doraz. Pevné upnutí obrobku na stole je v každém případě nejjistější varianta upnutí! Pokud to zapomenete udělat, může dojít k poraněním těla. Pro malé obrobky, které nelze pevně upnout ke stolu, použijte strojní svěrák (zvláštní příslušenství). Varování! Strojní svěrák musí být pevně upnutý nebo přišroubovaný ke stolu, abyste tak zabránili poraněním v důsledku přetočení! Kromě toho tím zabráníte poškozením svěráku nebo vrtáku Naklápění stolu Pozor: Rameno stolu a opěra (1) mají předvrtaný otvor se zabudovaným zajišťovacím kolíkem k zablokování stolu v předem nastavené horizontální poloze 0. Za účelem naklonění stolu utáhněte matici na zajišťovacím kolíku (2) ve směru hodinových ručiček, abyste mohli uvolnit a vyjmout fixační kolík. Uvolněte šroub k aretaci naklánění (3). Naklánějte stůl až do dosažení požadovaného úhlu a utáhněte šroub k aretaci naklánění (3). Pro návrat stolu do původní polohy uvolněte šroub k aretaci naklánění (3) a otočte stůl do polohy 0. Uvolněte matici (2) aretačního kolíku k vnějšímu konci závitu. Jemně udeřte na fixační kolík, až zapadne do otvoru. Rukou dotáhněte matici. Varování! Abyste zabránili poraněním, musíte celý stůl a rameno stolu držet, aby se díly nemohly otáčet nebo překlopit. Abyste zabránili poraněním v důsledku rotujících obrobků nebo zlomených nástrojů, upněte obrobek a případně pomocné prostředky vždy pevně ke stolu, než začnete s vrtáním na nakloněném stole. 19

20 Návod k obsluze - otočné vrtačky řady RB Speciální bezpečnostní předpisy pro otočné vrtačky Dodržujte všeobecné bezpečnostní pokyny v bodě 4 na straně 5! Pozor: Rotující součásti! Pracujte rozumně, dávejte pozor na to, co děláte. Dbejte zejména na rotující součásti. Noste přiléhavý oděv. DBEJTE, aby nedošlo k zachycení vlasů nebo oděvů rotujícími součástmi! Noste síťku na vlasy. Při práci se strojem nenoste šperky. Odlétávající třísky a součásti! Bezpodmínečně noste ochranné brýle! Chraňte své oči před odlétávajícími třískami a úlomky. Obrobek vždy bezpečně upněte. Opotřebované vrtáky včas nabruste nebo vyměňte. Vždy používejte vrtáky vhodné pro daný materiál. Používejte pouze příslušenství a doplňkové přístroje, které byly schváleny výrobcem. Vaše otočná vrtačka musí být bezpečně připevněná! Držte ruce vždy dále od řezných nástrojů (vrtáků) a dbejte na stabilní polohu! Nepoužívejte příliš dlouhé vrtáky. Mohou se ohnout ven a zlomit. Nepoužívejte drátěné kotouče, frézy s horním vřetenem, stopkové frézy apod. Podle možnosti vždy používejte upínací zařízení (strojní svěrák, upínací šrouby a/nebo upínací lišty). Je to bezpečnější než držet je rukama! Před začátkem vrtání se ujistěte, že jsou všechna upínací zařízení pevně utažená! Velké obrobky musejí při vrtání pevně dosedat a musejí se případně pevně upnout! Zejména dlouhé obrobky musejí dosedat na dodatečnou opěru. Před vrtáním zajistěte vrtací hlavu a stůl pomocí aretace. Nikdy nezapínejte vrtačku, pokud se vrták volně otáčí. Vždy udržujte pracoviště uklizené. Nikdy nepohybujte hlavou, stolem nebo kloubovým ramenem, když se obrobek otáčí! Neprovádějte žádné přípravné práce na stroji, pokud je stroj v chodu! Vždy dbejte na to, abyste vyndali klíč na utahování sklíčidla, než stroj zapnete! Vrtání Orýsování a důlčíkování Orýsováním nebo předkreslením přeneste rozměry své předlohy na obrobek. Správné a přesné orýsování usnadňuje obrábění obrobku! Použijte vhodné rýsovací nástroje (pravítko, rýsovací jehlu, tužku, kružítko...), abyste označili střed požadovaného otvoru na obrobku. Důlkovačem vyrazte do obrobku prohlubeninu pro střed otvoru. Tak usnadníte navrtání. Před zapnutím stroje spusťte vrták na obrobek tak, aby příčný břit vrtáku dosedal centricky do důlku. Je-li vrták na obrobku vystředěný, ještě jednou krátce nadzvedněte vrták z obrobku. Zapněte stroj. Jakmile vrtací vřeteno dosáhne plných otáček, začněte s vrtáním. 20

21 Návod k obsluze otočné vrtačky řady RB Vrtání Vrtání je pracovní postup pro třískové obrábění. Slouží k vytváření kruhových otvorů pomocí řezných nástrojů. Nejpoužívanější je spirálový vrták. Jeho zvláštní výhody jsou: - Výhodný úhel břitů - Dobrá možnost upnutí a dobré vedení - Samočinný odvod třísek z otvoru - Stále stejný průměr při broušení Základní tvar břitu je klín. Nejdůležitější úhly na břitu vrtáku jsou: vrcholový úhel, úhel sklonu šroubovice a úhel čela. Dbejte proto vždy na výběr správného vrtáku a na bezvadný stav břitů vrtáku, abyste dosáhli dobrého výsledku vrtání! Než začnete s vrtáním, ujistěte se ještě, zda jste všechny přípravné práce a předchozí nastavení provedli správně: Zvolte požadovaný počet otáček. Ten závisí na průměru použitého vrtáku a na materiálu (viz tabulka bod na straně 17). Výběr správného vrtáku. Při vrtání musí být obrobek bezpečně upnutý, abyste jej zajistili proti unášení vrtákem. Vhodným upínacím nástrojem je strojní svěrák a/nebo upínací lišta. Podložte obrobek destičkou ze dřeva nebo plastu, aby nedošlo k navrtání pracovního stolu, když vrtáte průchozí otvory a obrobek leží na stole. Případně nastavte požadovanou hloubku vrtání pomocí hloubkového dorazu, abyste zachovali stejný výsledek. Při obrábění dřeva dbejte, že je nutno použít vhodné odsávání prachu, protože dřevní prach může být zdraví škodlivý. Při pracích, při nichž vzniká prach, bezpodmínečně noste vhodnou ochrannou protiprašnou masku. Dbejte na směr otáčení stroje. Vaše vrtačka je vybavena přesným rychloupínacím sklíčidlem pro vrták značky quantum. Při upínání vrtáku pevně držte horní kroužek sklíčidla a otáčejte dolní částí sklíčidla. Dbejte na správné a pevné usazení upnutých obrobků. Postup při vrtání: Zapněte vrtačku. Nasaďte vrták opatrně na obrobek. Posuv pinoly se provádí pomocí hvězdicového ručního kolečka. Dbejte na rovnoměrný, ne příliš silný posuv. Tahejte za vrtací rukojeti směrem dolů jen tak silně, aby vrták mohl řezat. Příliš pomalé spouštění může vést ke spálení vrtáku. Příliš rychlé spouštění může vést k udušení motoru, k prokluzování řemenu, k vytržení obrobku nebo ke zlomení vrtáku. Při vrtání kovu se musí hrot vrtáku ochlazovat, aby nedošlo k přehřátí. Návrat pinoly probíhá pomocí vratné pružiny. Při návratu pinoly nepouštějte hvězdicové ruční kolečko (->nebezpečí nárazu páky!). Nesahejte mezi vrtací hlavu a pinolu (-> nebezpečí uskřípnutí!). Čím menší je vrták, tím snáze se zlomí. Vytáhněte u hlubších otvorů vrták častěji ven, aby se třísky vznikající při vrtání zlomily a odstranily z otvoru. Několik kapek oleje snižuje tření a zvyšuje životnost vrtáku Další možnosti obrábění s otočnou vrtačkou Touto vrtačkou můžete provádět rovněž středění, vystružování a zahlubování. Přitom dbejte, že pro tyto práce jsou zapotřebí speciální nástroje. Rychlost vrtání uzpůsobte danému pracovnímu postupu: - zahlubování a vystružování se provádí s nižší rychlostí - středění vyžaduje vysokou rychlost. 21

22 Návod k obsluze - otočné vrtačky řady RB Chlazení Otočným pohybem dochází na břitu nástroje k vysokým teplotám v důsledku vznikajícího třecího tepla. Proto by se nástroje měly při frézování ochlazovat. Chlazením vhodnou chladicí kapalinou/mazivem dosáhnete lepší kvality povrchů a delší životnosti nástrojů. Toho dosáhnete nejlépe samostatným chladicím zařízením. Pokud není k dispozici, můžete chladit stříkací pistolí nebo lahví. Upozornění: Nechladit štětcem nebo podobnými předměty, protože štětiny by se mohly zachytit a mohlo by vzniknout nebezpečí poranění v důsledku vtažení. Jako chladicí kapalinu použijte nejlépe ekologickou emulzi pro vrtáky rozpustnou ve vodě, kterou zakoupíte v odborné prodejně. Pokud při práci provádíte chlazení, namontujte pod stroj záchytnou nádobu. Důsledně dodržujte ekologickou likvidaci použitých chladicích kapalin a maziv. Dbejte na pokyny výrobce ohledně likvidace. 13. Čištění, údržba a opravy Aby byla zachována přesnost a funkčnost stroje, je bezpodmínečně nutné jej pečlivě ošetřovat, udržovat v čistotě a pravidelně mazat a olejovat. Pouze díky dobré péči dosáhnete toho, že kvalita práce stroje zůstane zachována. Upozornění: Oleje, tuky a čisticí prostředky ohrožují životní prostředí a nesmějí se dostat do odpadních vod nebo do běžného domovního odpadu. Likvidaci těchto prostředků provádějte ekologicky. Hadry napuštěné oleji, tuky nebo čisticími prostředky jsou snadno hořlavé. Shromažďujte hadry nebo čisticí vlnu ve vhodné uzavřené nádobě a odevzdávejte je k ekologické likvidaci nedávejte je do domovního odpadu! 13.1 Čištění Stroj by se měl zásadně čistit po každém použití. Na vypnutém stroji odstraňte třísky háčkem na odstraňování třísek, smetáčkem nebo štětcem. Čištění stlačeným vzduchem raději neprovádějte, protože jemné třísky se přitom mohou dostat do vedení nebo dokonce vlétnout do očí (nebezpečí poranění). Upozornění: Třísky neodstraňujte pouze rukou. Vzniká nebezpečí řezných poranění o ostré hrany! Nikdy nepoužívejte rozpouštědla a čisticí prostředky, které uvolňují vznětlivé nebo škodlivé páry! Elektrické součásti jako motory, spínače, rozváděče, atd. chraňte před vniknutím vlhkosti při čištění! Zbytky nečistot, maziv a olejů odstraňte hadrem nebo čisticí vlnou. Použité hadry nebo čisticí vlna by neměly pouštět vlákna. Po důkladném očištění stroje musíte lehce naolejovat všechny hladké součásti. Použijte k tomu vhodný mazací olej. Pozor! Mnohé čisticí prostředky jsou zápalné a snadno vznětlivé. Při práci s čisticími prostředky nekuřte. Oheň a otevřené světlo jsou zakázány! 22

23 Návod k obsluze otočné vrtačky řady RB 13.2 Údržba, opravy V důsledku opotřebení se může stát, že je nutné provést opravu stroje. Upozornění: Opravy smí provádět pouze odborný personál na vypnutém stroji (vytáhnout síťovou zástrčku!). Všechna kuličková ložiska jsou provedena jako bezúdržbová ložiska, další mazání není nutné. Každých 6 týdnů namažte ozubená kola a ozubené tyče, vedení sloupu, zvedací mechanismus stolu a vedení vrtacího vřetena, resp. pinoly. Upozornění: Jednou týdně namažte tisícihran (šestizubý unášeč) na vřetenu pinoly v unášeči. 14. Záruka Záruční doba činí 6 měsíců od data expedice (záručním dokladem je účetní doklad). Nepřebíráme žádnou záruku za škody, které vznikly z následujících důvodů: Nevhodné nebo neodborné používání, nesprávná montáž, resp. uvedení do provozu, objednatelem nebo třetími osobami, přirozené opotřebení, špatné nebo nedbalé zacházení, nevhodné provozní prostředky, zaměněné materiály, špatně provedené stavební práce, nevhodný stavební podklad, chemické, elektrochemické nebo elektrické vlivy, pokud nebyly způsobeny vinou dodavatele. K provedení všech vylepšení a náhradních dodávek, které dodavatel považuje po spravedlivém uvážení za nutné, musí objednatel dodavateli po dohodě poskytnout potřebný čas a příležitost, jinak je dodavatel zbaven ručení za vady zboží. Pouze v nutných případech ohrožení bezpečnosti provozu a za účelem odvrácení nepřiměřeně velkých škod, přičemž je nutno ihned vyrozumět dodavatele, nebo když je dodavatel v prodlení s odstraněním vady, je objednatel oprávněn vady odstranit sám nebo nechat odstranit třetími osobami a požadovat od dodavatele náhradu nezbytných nákladů. Bezprostřední náklady vzniklé vylepšením, resp. náhradní dodávkou, nese dodavatel do té míry, do jaké se reklamace ukáže jako oprávněná stejně jako náklady na náhradní díl včetně zaslání, dále pokud to podle povahy jednotlivého případu může být spravedlivě požadováno, rovněž náklady na poskytnutí jeho montérů a pomocných sil. Jinak nese náklady objednatel. V důsledku změn nebo oprav provedených ze strany objednatele nebo třetích osob neodborně a bez předchozího schválení dodavatelem zaniká ručení za takto vzniklé následky. Další nároky objednatele, zejména nárok na náhradu škody, která nevznikla přímo na předmětu dodání, jsou vyloučeny, pokud je to podle zákona přípustné. 23

24 Návod k obsluze - otočné vrtačky řady RB 15. Odstraňování závad Závada Možná příčina Odstranění Zvuky při práci Vřeteno běží nasucho Nástroj je tupý nebo špatně upnutý Rachot v oblasti pohonu/hlavy vřetena Špatné napnutí řemenu Málo tuku na šestizubém unášeči vřetena pinoly Namažte vřeteno Použijte nový nástroj a zkontrolujte upnutí (pevné usazení vrtáku, sklíčidla pro vrták a Morseova kužele) Znovu napněte řemen Namažte šestizubý unášeč! Vrták je spálený Hrot vrtáku odbíhá Vyvrtaný otvor není kruhový Špatná rychlost Třísky nevycházejí z otvoru Tupý vrták Práce bez chlazení Tvrdé místo v obrobku Břity vrtáku nejsou stejně dlouhé Úhel na vrtáku není stejný Ohnutý vrták Zvolte jiný počet otáček, posuv je příliš velký Častěji vytáhněte vrták při vrtání Nabruste vrták nebo nasaďte nový vrták Použijte chladicí zařízení Nabruste vrták nebo nasaďte nový vrták Vrták je vadný Vrták je ulomený Použijte nový vrták Obrobek se vytrhnul z ruky Není pevně upnutý Upněte obrobek pevně Vrták hází nebo se kývá Ohnutý vrták Opotřebovaná ložiska Sklíčidlo pro vrták není správně upnuté Sklíčidlo pro vrták je vadné nebo není správně upnuté Vyměňte vrták Nechte vyměnit ložiska Upněte vrták správně Namontujte sklíčidlo pro vrták správně Sklíčidlo pro vrták nebo Morseův kužel nelze nasadit Motor neběží Motor se přehřívá nebo nemá výkon Nečistota, tuk nebo olej na kuželovité vnitřní straně sklíčidla pro vrták nebo na kuželovitém povrchu vřetena Morseova kužele Motor je špatně připojený Vadná pojistka Motor je přetížený Příliš nízké síťové napětí Motor je špatně připojený Pečlivě očistěte povrchy Nechte zkontrolovat odborným personálem Okamžitě vypnout a nechat zkontrolovat odborným personálem Nedostatečná přesnost práce Nevyrovnaný těžký nebo nadměrným upnutím zdeformovaný obrobek Nepřesná horizontální poloha držáku obrobku Vyrovnejte hmotnosti obrobku a upněte jej bez napětí Vyrovnejte držák obrobku 24

25 Návod k obsluze otočné vrtačky řady RB 16. ES-Prohlášení o shodě Tímto prohlašujeme, že níže uvedený stroj odpovídá svou koncepcí a konstrukcí, jakož i provedením, které jsme uvedli na trh, příslušným základním bezpečnostním a zdravotním požadavkům směrnic ES. V případě změny stroje, kterou jsme neschválili, ztrácí toto prohlášení svou platnost. Distribuce: OPTIMUM Maschinen Germany Dr.-Robert-Pfleger-Str. 26 D Hallstadt Označení stroje: quantum RB 3 T quantum RB 6 T quantum RB 8 S* Typ stroje: Otočná stolní vrtačka *Otočná sloupová vrtačka Platné směrnice EU: 73/23/EHS Směrnice pro nízké napětí ve znění 93/68/EHS z /336/EHS Směrnice EMC ve znění 93/68/EHS z /37/ES Směrnice pro strojní zařízení z Byly použity zejména následující harmonizované normy: DIN EN : 1991 DIN EN : 1995 DIN EN : 1997 DIN EN : 1997 Kilian Stürmer (jednatel) Thomas Collrep (jednatel) V Hallstadtu dne

26 Návod k obsluze - otočné vrtačky řady RB 17. Výkres v rozloženém stavu 26

27 Návod k obsluze otočné vrtačky řady RB 18. Seznam náhradních dílů RB3T Pol. Označení Kusů Obj. číslo Pol. Označení Kusů Obj. číslo 1 Základní deska Šroub 3 2 Příruba sloupu Matice 1 4 Sloup 1 90A Kryt řemenu Šroub 4 92 Šroub 4 6 Držák stolu Šroub odpadá Matice 1 8 Kolík Matice 4 9 Hnací šnek Matice A Upínací páka Svorka 6 13 Šroub Držák 1 14 Závitový kolík Šroub 1 15 Matice Klínový řemen 1 16 Stupnice Manžeta spínače 1 18 Nýt Šroub 2 19 Upínací páka Ozubené kolo 1 21 Vrtací stůl Otočná rukojeť s hřídelí odpadá Západkový čep 1 25 Plášť vrtací hlavy Pojistná matice 1 31 Pružina Vodicí trubka Závitový kolík Ozubená tyč horizontální 1 34 Upínací deska motoru Trubka 2 36 Svěrací šroub Typový štítek 1 37 Hvězdicové ruční kolečko Nálepka 1 38 Hvězdicový unášeč Kolík 1 39 Strojní šroub Nálepka 1 40 Strojní šroub Matice 4 42 Svěrací šroub (k 630) Podložka 4 43 Rukojeť Deska 1 44 Kulová rukojeť Šroub odpadá Strojní šroub odpadá Šroub 3 47 Podložka Podložka 2 48 Nýt Matice 2 49 Vratná pružina Držák Plášť vratné pružiny Nýt 2 51 Unášeč Strojní šroub 2 52 Kroužek Kroužek 1 53 Matice Dorazový blok Závitový kolík Držák Matice Strojní šroub 2 56 Pinola Upínací prvek 1 57 O-kroužek (pinola) Šroub s vnitřním šestihranem 1 58 Vřeteno (pinola) Šroub s vnitřním šestihranem 1 59 Kuličkové ložisko Šroub s vnitřním šestihranem 1 61 Kuličkové ložisko Šroub 2 62 Pojistný kroužek Křídlový šroub 2 63 Těsnění Upínací rám 1 65 Unášeč Podložka 2 66 Kuličkové ložisko Šroub 2 67 Kuličkové ložisko Opěrný rám 1 69 Matice Plášť 1 70 Řemenice (vřeteno) Deska 1 71 Kuželový trn Matice 2 72 Sklíčidlo pro vrták Matice 1 73 Vyrážeč Kroužek 1 74 Motor Šroub 2 76 Křídlový šroub Deska 1 77 Podložka Deska 1 78 Matice Šroub 3 79 Řemenice (motor) Deska 1 80 Kolík Držák 1 81 Strojní šroub 1 Hloubkový doraz vrtáku (bez zobrazení): 84 Nýt 6 Závitová tyč 1 87 Spínač Stupnice 1 88 Kryt spínače Ukazatel 1 Matice 2 27
