1 S ZMĚNA VÝKRESU / REVISION: F1.4.h COPY NP - ±0,000 = 221,310 m n.m. (BPV) ZAŘÍZENÍ SLABOPROUDÉ ELEKTROTECHNIKY ING. ARCH. Z.MOJŽÍŠKOVÁ ING. JAN BAĎURA Ing. Ondřej Vlček Ing. Václav Vlček 32.BUDOVA, BAŤŮV AREÁL SO VLASTNÍ POLYFUNKČNÍ OBJEKT RDS 08/2012 Technická zpráva -

2 TECHNICKÁ ZPRÁVA Obsah 1. Identifikace stavby Předmět projektu Obecné informace Dokumentace Uvedení do provozu Vedení kabeláže Krabice, rozvaděče Nosné kabelové systémy Strukturovaná kabeláž - SK Rozvaděče Vertikální rozvody Horizontální rozvody Napájení Kabeláž Návaznosti, připravenost Telefonní ústředna PBX Kamerový systém - CCTV Napájení Kabeláž Návaznosti, připravenost Společná televizní anténa STA Hlavní stanice Napájení Kabeláž Návaznosti, připravenost Poplachový zabezpečovací tísňový systém PZTS Napájení Kabeláž Návaznosti, připravenost Elektronická kontrola vstupu EKV S t r a n a 1 / 20

3 10.1. Napájení Kabeláž Návaznosti, připravenost Elektrická požární signalizace - EPS Popis použitých prvků EPS Ústředna EPS Rozvodná soustava: Ochrana před úrazem el. proudem: Hlásiče Poplachové houkačky Vstupně výstupní moduly Umístění prvků Signalizace poplachu Návaznosti při vyhlášení poplachu Dálkový přenos Napájení Kabeláž Návaznosti, připravenost Evakuační rozhlas - ER Napájení Kabeláž Návaznosti, připravenost Závěr S t r a n a 2 / 20

4 1. Identifikace stavby Název stavby: Investor: Stupeň projektu: 32. budova, Baťův areál CREAM uzavřený invest.fond, a.s. DPS 2. Předmět projektu Předmětem projektu je vypracování dokumentace slaboproudých profesí: Strukturované kabeláže, elektrické požární signalizace, evakuačního rozhlasu, elektronické kontroly vstupu, poplachového zabezpečovacího tísňového systému, kamerového systému a jejich vzájemných návazností. 3. Obecné informace Dodávka slaboproudých systémů bude obsahovat všechny potřebné části - hardware, software, propojovací kabely, příslušenství, práci a požadovanou dokumentaci. Veškeré dodané zařízení bude nové a bude pocházet od jednoho dodavatele plně zodpovědného za vzájemnou kompatibilitu jednotlivých součástí. Specifikované systémy budou dodány, instalovány, testovány, zprovozněny a předány uživateli v plně provozuschopném stavu. Systémy musí splnit všechny vlastnosti uvedené v projektové dokumentaci, tyto jsou uvedeny jako minimálně přípustné. Veškeré instalace budou prováděny dle platných norem, viz: ČSN EN Informační technologie - Univerzální kabelážní systémy ČSN Ochrana zařízení a obslužného personálu před vlivy elmag. pole ČSN Ochrana sděl. vedení před účinky VN ČSN Odolnost sděl.vedení proti přepětí a nadproudu ČSN Ochrana sděl. vedení proti přepětí a nadproudu ČSN Soubor norem ČSN Předpisy pro vnitřní rozvody sděl. vedení ČSN Požární bezpečnost staveb - nevýrobní objekty ČSN Elektrotechnické předpisy - Vnitřní rozvody ČSN Požární bezpečnost staveb - Kabelové rozvody ČSN EN 54 Soubor norem elektrická požární signalizace ČSN Stanovení podmínek pro navrhování EPS ČSN Předpisy pro zařízení elektrické požární signalizace ČSN EN Poplachové systémy Všeobecně ČSN EN Poplachové zabezpečovací a tísňové systémy ČSN EN CCTV sledovací systémy pro použití v bezpečnostních aplikacích ČSN EN Systémy kontroly vstupů pro použití v bezpečnostních aplikacích S t r a n a 3 / 20

5 ČSN EN Poplachové přenosové systémy a zařízení Vyhláška 23/2008 Technické podmínky požární ochrany staveb Novelizace vyhlášky 23/ / Dokumentace V rámci kompletace systému poskytne dodavatel následující dokumentaci: Provedení projektové dokumentace systému obsahující umístění prvků a rozvody v tištěné podobě a elektronicky Návod k obsluze a údržbě systému Kompletní seznam instalovaných zařízení, jejich naprogramované parametry, texty a popisy Dokumentaci ke všem naprogramovaným ovládání (příčiny a efekty) Dokumentaci aktuální topologie systému Požární knihu Výpočet požadavků na napájení a záložní baterie. Kapacita baterií a napájecího zdroje bude poskytovat minimálně 125% vypočtené hodnoty Seznam všech předem odsouhlasených odchylek, výjimek, variant nebo záměn oproti PD Provozní řád Havarijní řád Místní bezpečnostní předpis Při předání systému dodavatel poskytne následující certifikáty: Certifikát na projekt Certifikát na instalaci Certifikát na uvedení do provozu Certifikáty a prohlášení o shodě vydané k výrobkům a systému Certifikát s výsledky testů a předávací protokol 3.2. Uvedení do provozu Celý systém bude zkontrolován a otestován, aby byl zaručen jeho provoz v souladu s touto specifikací a požadavky příslušných norem. Zejména se jedná o prověření: Napájení, včetně případného bateriového napájení Správné funkce všech instalovaných zařízení Funkčnost všech instalovaných kabelů, včetně kabelových rezerv Správného označení všech zařízení identifikačním štítkem 3.3. Vedení kabeláže Spojování kabelů by se mělo provádět pokud možno ve skříních a krabicích se zařízeními. Všechny prostupy kabelových rozvodů v konstrukcích musí být utěsněny dle ČSN , v celé tloušťce prostupu. V místech průchodu kabelu skrz venkovní zdi by měla být použita hladká kovová objímka nebo objímka z jiného nenavlhajícího materiálu a prostup ve zdi řádně utěsněn. Prostup se S t r a n a 4 / 20

6 musí mírně svažovat směrem k vnější straně zdi a měl by být utěsněn vhodným materiálem odolným proti vlivům počasí. Kabely instalované volně v místech specifikovaných v PBŘ (chodba před byty, CHÚC apod.) musí splňovat reakci na oheň B2ca, s1, d0, popřípadě budou uloženy do kabelového žlabu tvořícího samostatný požární úsek. Slaboproudá kabeláž bude vedena: Ve žlabech samostatně od ostatních kabelů nebo ve společných žlabech oddělených stínící přepážkou. V ochranných trubkách na povrchu nebo pod omítkou (ostatní kabeláž) Na samostatných příchytkách (kabeláž funkční při požáru) 3.4. Krabice, rozvaděče Všechna zařízení musí být instalována do vhodných elektrických skříní nebo krabic. Každý rozvaděč bude označen na dveřích nápisem přesně identifikujícím jeho určení. Relé a další zařízení určená pro montáž do externích skříní musí být bezpečně upevněna na DIN lištách nebo jiným mechanicky stabilním způsobem. Kabely uvnitř skříní a krabic budou uspořádány tak, aby umožňovaly dostatečný přístup pro nastavování a údržbu instalovaných zařízení. 4. Nosné kabelové systémy Součástí dodávky jsou veškeré pomocné závěsy, rošty, konzoly sloužící pro upevnění vedení, stojiny, skříně a rámy pro osazení jednotlivých zařízení. Upevňovací systém bude proveden z průmyslově vyráběných systémových uložení, pevných bodů, roštů a ostatních elementů z uhlíkaté oceli s povrchovou úpravou poniklováním případně pozinkováním. Rozteče uchycení, montáže roštů a žlabů se budou řídit pokyny výrobce příslušného systému. Kabelové žlaby, sloupky, chráničky, žebříky OBO Betermann nebo srovnatelné. Trubky pevné a ohebné z plastu, typová kolena pevných trubek, spojování pevných trubek pevnými spojkami, spojování pevných trubek s ohebnými rozebíratelnými spojkami (šroubením), vývody z kabel. žlabů resp. přívody do přístrojů vývodkami pro trubky. 5. Strukturovaná kabeláž - SK Rozvod strukturované kabeláže je ucelený systém, který v budově slouží pro přenášení hlasových a datových služeb. Je tvořen Datovými rozvaděči, kabeláží a zásuvkami. V projektovaném objektu se počítá s instalací systému značky Axemax v kategorii: Cat 5e - pracuje v šířce pásma do 100 MHz. Umožňuje provozovat ethernet o rychlosti 1Gbit/s. Rozmístění datových zásuvek je zřejmé z výkresové dokumentace. Jsou umístěny zejména v: V recepcích S t r a n a 5 / 20

7 V nájemních bytech V energo sloupcích v administrativních patrech Napojení na veřejnou telekomunikační síť si zajistí investor. Koncový účastnický rozvaděč pro napojení na veřejnou telekomunikační síť bude instalován v místnosti zázemí recepce A Rozvaděče Hlavní rozvaděč strukturované kabeláže bude umístěn v místnosti zázemí recepce A0206. Do této místnosti budou dále soustředěny kabely těchto slaboproudých technologií: EPS, ACS, ERo, PZTS, CCTV. Předmětem tohoto projektu je rovněž návrh aktivních prvků datové sítě: switchů Rozvaděče SK budou jak v nástěnném tak stojanovém provedení Vertikální rozvody Páteřní rozvody tvoří hlavní komunikační síť mezi jednotlivými rozvaděči v objektu. Tyto rozvody budou realizovány formou multimode optických kabelů a metalických kabelů viz schéma SK. Rozmístění jednotlivých rozvaděčů je zřejmé z výkresu schéma SK Horizontální rozvody Horizontální rozvody jsou propoje pracovního místa s příslušným datovým rozvaděčem. Tyto propoje budou realizovány kabelem viz kapitola 5.5. Rozmístění jednotlivých datových zásuvek je zřejmé z výkresové dokumentace jednotlivých podlaží Napájení Napájení rozvaděčů SK bude provedeno vždy z nejbližšího rozvaděče ENN. V rozvaděči bude instalován samostatný jistič 1f 16A, charakteristika C, Označený SK nevypínat. Přívodní kabel typu CYKY 3x2.5 bude v rozvaděči zakončen v napájecí rozvodnici. Záložní zdroj elektrické energie bude u vybraných rozvaděčů zajištěn pomocí lokálních UPS u hlavního rozvaděče pak také pomocí DA Kabeláž Kabeláž musí splnit minimálně kategorii danou zvoleným systémem, tedy Cat 5e, aby bylo možné celou instalaci SK certifikovat. Pro instalaci budou použity nestíněné UTP kabely s LSOH pláštěm a vhodně zvolenými konektory Návaznosti, připravenost Dodavatel SK zajistí: Montáž všech prvků dle specifikace Drobné stavební úpravy jako např. vrtání příček, zdí a stropů, dále drážkování apod. Dodavatel SK nezajišťuje: Přívod napájení pro rozvaděče zajistí dodavatel ENN Zásadní stavební úpravy jako: větší prostupy, stoupačky, omítky, malby apod. zajistí generální dodavatel stavby S t r a n a 6 / 20

8 6. Telefonní ústředna PBX Investor nepožadoval návrh telefonní ústředny. Volání po vnitřní i do vnější sítě si zajistí sám pomocí IP telefonie a virtuální pobočkové ústředny. Předmětem dodávky SLP budou pouze brány IP analog pro napojení komunikačních jednotek výtahů. 7. Kamerový systém - CCTV CCTV je uzavřený kamerový okruh zajišťující vyšší standard zabezpečení objektu. Je tvořen kamerami, digitálním záznamovým zařízením, dohledovým pracovištěm a příslušnou kabeláží. Server CCTV typu Surveon SMR8025 bude instalován do místnosti zázemí recepce. Dohledové pracoviště bude nainstalováno do místností obou recepcí. CCTV server bude připojen k síti LAN pro možnost připojení vzdálených klientů pro správu, přenos live obrazu i záznamu. Až 25 IP kamer Intel Core i3 4GB RAM Až 8x SATA 3.5 HDD RAID 0,1,5 10fps / kamera při rozlišení 3MPx Kodek H.264 Spotřeba 430 W Včetně SW pro záznam, live view, detekci obrazu Projekt počítá s návrhem plně digitálního CCTV, tedy digitální záznam + IP kamery. Obraz ze všech kamer tedy bude přenášen po strukturované síti, viz kapitola 5. Umístění jednotlivých kamer je zřejmé z výkresové části dokumentace. Budou instalovány zejména: Venkovní kamery pro monitoring vstupů do budovy Surveon CAM4361, případně CAM3361 Vnitřní kamery v recepci, před výtahy Surveon CAM4361 Surveon CAM3361 (tubus) / CAM4361 (kulový kryt): Rozlišení 1920x1080, 25 fps Čip 1/2.7 Objektiv mm, F1.4 Den/noc IR přísvit S t r a n a 7 / 20

9 DC drive clona H.264 / MPEG4 / MJPEG PoE IP 66 Projekt počítá s instalací 21x 2MPx kamer. Data budou komprimována kodekem H264, rychlostí 10fps se střední kvalitou obrazu. Je počítáno s dobou záznamu 12h denně, na základě pohybu před kamerou po dobu 7mi dnů. Z těchto údajů je potřebná doba záznamu vypočtena na 2,7 TB. Do IP rekordéru bude instalováno 3x1TB disk jako záznam + 1x1TB disk jako záloha. Tyto budou zapojeny do pole RAID 5. Celkový datový tok vytvořený kamerovým systémem bude 34,56 Mbps. Délka záznamu bude upřesněna na základě jednání s úřadem na ochranu osobních údajů, kde si investor musí kamerový systém zaregistrovat. V případě odlišných požadavků na délku záznamu bude počet disků upraven Napájení Napájení CCTV systému bude přivedeno z rozvodnice rozvaděče SK, ve kterém bude ústředna umístěna. Záložní zdroj elektrické energie bude zajištěn pomocí lokálních UPS v rozvaděči SK a DA. Napájení kamer bude řešeno switchi s technologií PoE Kabeláž Kamerový systém pro svůj provoz vyžaduje instalaci této kabeláže: UTP cat5e pro přenos digitálního A/V Pro datovou kabeláž venkovních kamer budou vždy nainstalovány přepěťové ochrany Návaznosti, připravenost Dodavatel CCTV zajistí: Montáž všech prvků dle specifikace S t r a n a 8 / 20

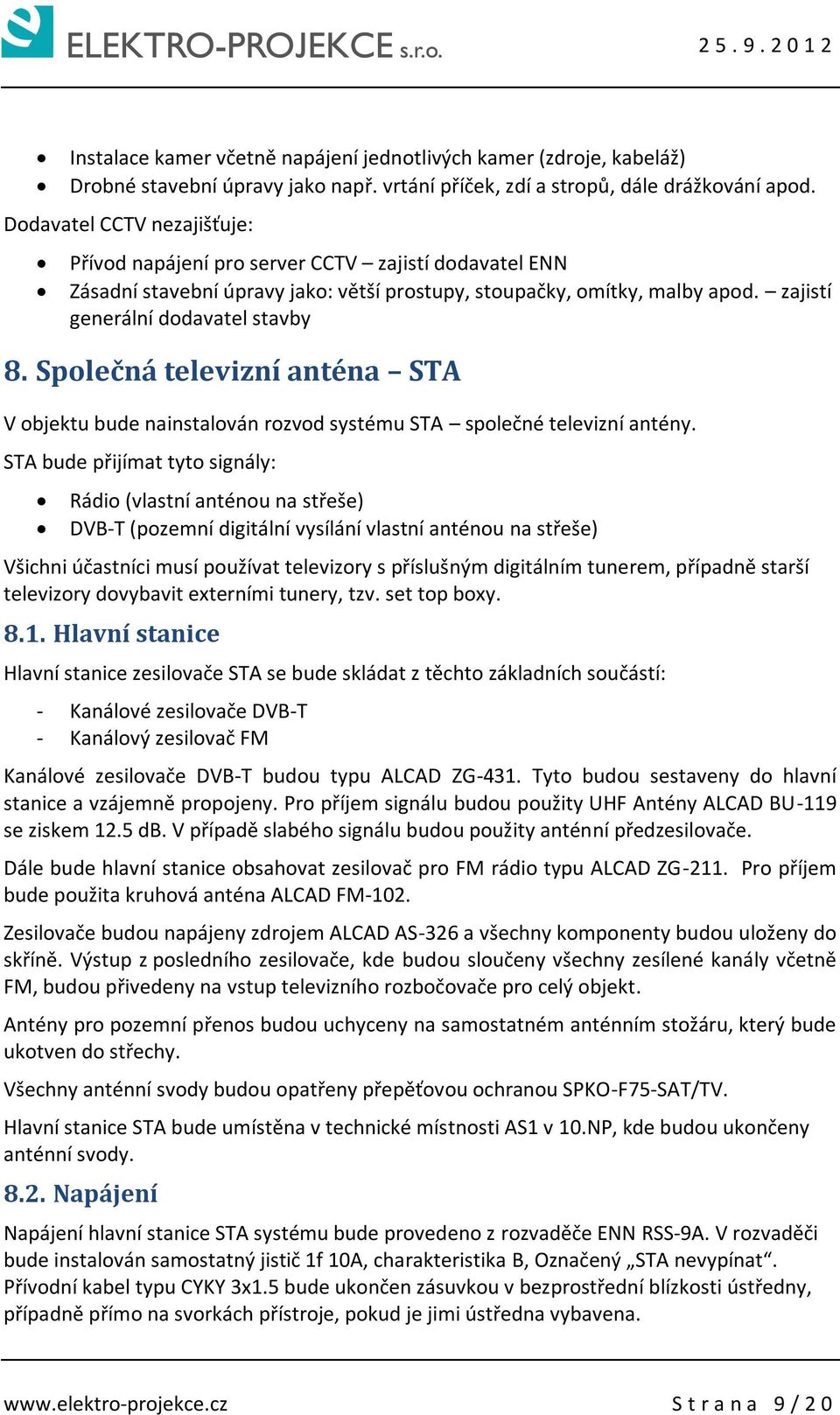

10 Instalace kamer včetně napájení jednotlivých kamer (zdroje, kabeláž) Drobné stavební úpravy jako např. vrtání příček, zdí a stropů, dále drážkování apod. Dodavatel CCTV nezajišťuje: Přívod napájení pro server CCTV zajistí dodavatel ENN Zásadní stavební úpravy jako: větší prostupy, stoupačky, omítky, malby apod. zajistí generální dodavatel stavby 8. Společná televizní anténa STA V objektu bude nainstalován rozvod systému STA společné televizní antény. STA bude přijímat tyto signály: Rádio (vlastní anténou na střeše) DVB-T (pozemní digitální vysílání vlastní anténou na střeše) Všichni účastníci musí používat televizory s příslušným digitálním tunerem, případně starší televizory dovybavit externími tunery, tzv. set top boxy Hlavní stanice Hlavní stanice zesilovače STA se bude skládat z těchto základních součástí: - Kanálové zesilovače DVB-T - Kanálový zesilovač FM Kanálové zesilovače DVB-T budou typu ALCAD ZG-431. Tyto budou sestaveny do hlavní stanice a vzájemně propojeny. Pro příjem signálu budou použity UHF Antény ALCAD BU-119 se ziskem 12.5 db. V případě slabého signálu budou použity anténní předzesilovače. Dále bude hlavní stanice obsahovat zesilovač pro FM rádio typu ALCAD ZG-211. Pro příjem bude použita kruhová anténa ALCAD FM-102. Zesilovače budou napájeny zdrojem ALCAD AS-326 a všechny komponenty budou uloženy do skříně. Výstup z posledního zesilovače, kde budou sloučeny všechny zesílené kanály včetně FM, budou přivedeny na vstup televizního rozbočovače pro celý objekt. Antény pro pozemní přenos budou uchyceny na samostatném anténním stožáru, který bude ukotven do střechy. Všechny anténní svody budou opatřeny přepěťovou ochranou SPKO-F75-SAT/TV. Hlavní stanice STA bude umístěna v technické místnosti AS1 v 10.NP, kde budou ukončeny anténní svody Napájení Napájení hlavní stanice STA systému bude provedeno z rozvaděče ENN RSS-9A. V rozvaděči bude instalován samostatný jistič 1f 10A, charakteristika B, Označený STA nevypínat. Přívodní kabel typu CYKY 3x1.5 bude ukončen zásuvkou v bezprostřední blízkosti ústředny, případně přímo na svorkách přístroje, pokud je jimi ústředna vybavena. S t r a n a 9 / 20

11 8.3. Kabeláž STA pro svůj provoz vyžaduje instalaci této kabeláže: Koaxiální kabel 75 Ohm pro přenos televizního signálu v pásmu MHz s útlumem 30dB/100m při frekvenci 2000 MHz. Rozvod kabeláže bude systémem kaskáda, tj. od zásuvky k zásuvce Návaznosti, připravenost Dodavatel STA zajistí: Montáž všech prvků dle specifikace Závěrečná měření a měřící protokoly na koncových zásuvkách STA Drobné stavební úpravy jako např. vrtání příček, zdí a stropů, dále drážkování apod. Dodavatel SK nezajišťuje: Přívod napájení pro STA zajistí dodavatel ENN Zásadní stavební úpravy jako: větší prostupy, stoupačky, omítky, malby apod. zajistí generální dodavatel stavby 9. Poplachový zabezpečovací tísňový systém PZTS Poplachový zabezpečovací a tísňový systém je soubor čidel, tísňových hlásičů, ústředen, prostředků poplachové signalizace, přenosových zařízení, zapisovacích zařízení a ovládacích zařízení, jejichž prostřednictvím je signalizováno (zpravidla opticky nebo akusticky) narušení střeženého objektu nebo prostoru na určeném místě. Objekt je dle ČSN EN zařazen a systém PZTS navrhován: Ve stupni 2, pro nízké až střední riziko. Veškeré nedílné součásti systému tedy musí splňovat minimálně tento stupeň zabezpečení. Koncepce zabezpečení je následující: Hlídány budou v objektu pouze únikové východy a technické místnosti. Pro signalizaci neoprávněného vniknutí budou v objektu nainstalovány poplachové sirény. Vyhlášení poplachu bude rovněž přenášeno pomocí GSM brány na vybraná telefonní čísla. Ústředna PZTS bude umístěna v zázemí recepce B. Ovládání bude řešeno pomocí klávesnic umístěných v obou recepcích. Systém PZTS bude rozdělen na následující podsystémy, u kterých bude umožněno individuální zastřežení: Únikové dveře Technické místnosti S t r a n a 10/ 20

12 Systém PZTS bude rovněž použit na monitorování panikových tlačítek na WC pro invalidy. Alarmy z panikových tlačítek budou hlášeny akusticky malou sirénkou na pravé recepci a také LED diodovým tablem pro snazší rozpoznání místa, ze kterého jde výstražný signál Napájení Napájení systému PZTS bude provedeno z rozvaděče ENN RSS2B. V rozvaděči bude instalován samostatný jistič 1f 16A, charakteristika B, Označený PZTS nevypínat. Přívodní kabel typu CYKY 3x2.5 bude ukončen přímo na svorkách přístroje. Napájení podružných zdrojů bude provedeno vždy z nejbližšího rozvaděče ENN. V rozvaděči bude instalován samostatný jistič 1f 10A, charakteristika B, Označený PZTS nevypínat. Přívodní kabel typu CYKY 3x1.5 bude ukončen přímo na svorkách přístroje. Záložní zdroj elektrické energie bude zajištěn pomocí vlastních certifikovaných zdrojů a baterií, které jsou součástí ústředny a páteřní sběrnice. Výpočet kapacity záložních baterií a bilance napájecích zdrojů je součástí této technické zprávy Kabeláž Systém PZTS používá tyto typy kabelů: Páteřní sběrnice - SUPERBUS AB01 stíněný Cu drát 2x2x0,5mm + Cu drát 2x1mm Napojení detektorů - FI-H06 stíněný Cu drát 6x0,5 mm Napojení zařízení s větším odběrem např. sirén - FI-HX04/02 stíněný Cu drát 4x0,5 mm + Cu drát 2x0,8 mm 9.3. Návaznosti, připravenost Dodavatel PZTS zajistí: Montáž všech prvků dle specifikace Drobné stavební úpravy jako např. vrtání příček, zdí a stropů, dále drážkování apod. Dodavatel PZTS nezajišťuje: Přívod napájení pro ústřednu PZTS a podružné zdroje zajistí dodavatel ENN Zásadní stavební úpravy jako: větší prostupy, stoupačky, omítky, malby apod. zajistí generální dodavatel stavby 10. Elektronická kontrola vstupu EKV Systém kontroly vstupu omezuje možnost nekontrolovatelného přístupu osob do prostor, z bezpečnostního hlediska považovaných za exponované, umožňuje lokalizovat pohyb osob v objektu, ovládá otevírání mechanických zábran, nahrazuje používání klíčů identifikačním prostředkem, který není snadno kopírovatelný, přitom umožňuje po skončení pracovní doby ještě uzamčení prostor klíčem. Dle potřeby je možnost zadaná přístupová oprávnění nadefinovat i časově. S t r a n a 11/ 20

13 Systém tvoří centrální řídicí PC umístěné v recepci B0205, dále dveřní řadiče a samotné čtečky karet. Na tomto PC bude probíhat programování přístupových karet pro uživatele objektu. Bude vybaveno tiskárnou, která umožní potisk karet velikosti kreditní karty. Dveřní čtečky budou umístěny na dveřích od výtahů do ubytovacích a administrativních prostor viz výkresová část PD. Systém EKV bude rovněž zahrnovat kontaktní čtečky přístupových karet (spořiče). Ty budou instalované v každém z nájemních bytů. Na základě prezence karty ve čtečce bude spínáno výstupní relé pro rozvaděč ENN. Řídicí PC je, VV karty a řadič EKV 2.04 je napojen na síť LAN. Ostatní řadiče mezi sebou komunikují po vlastní sběrnici mimo síť LAN. Právě napojení jednoho z řadičů na LAN síť zprostředkuje datové propojení mezi sítí EKV a řídicím PC. Pro otevírání vjezdových bran bude použit autonomní kamerový systém, který zahrnuje kameru na vjezdu a výjezdu a vyhodnocovací PC se software, který bude vyhodnocovat SPZ přijíždějících a odjíždějících aut. Po příjezdu auta s SPZ zadanou v databázi dojde k otevření vrat pomocí reléového výstupu z vyhodnocovacího PC na svorkovnici vrat Napájení V bytových patrech bude pro řadiče systému přivedeno napájení 12V z rozvaděčů ENN. Pro výtahové loby bude přivedeno napájení 230V do jednoho řadiče osazeného zdrojem. Druhý řadič bude napojen ze společného zdroje. Zdroje pro řadiče turniketů budou umístěny vždy v jednom ze sloupků turniketů (po jednom na každé recepci). Do výtahových šachet bude přivedeno napájení 230V, každý z řadičů výtahů bude mít vlastní napájecí zdroj. Všechny zdroje budou osazeny záložní baterií. Pouze dveřní řadiče pro spořiče bytových jednotek nebudou zálohovány Kabeláž Systém EKV používá tyto typy kabelů: UTP pro datové sběrnice CYKY 2x1.5 (2.5) pro silové části EKV JYTY 2x1 pro napojení zámků a turniketů Belden 9540 propojení mezi čtečkou a řadičem Návaznosti, připravenost Dodavatel EKV zajistí: Montáž všech prvků dle specifikace Drobné stavební úpravy jako např. vrtání příček, zdí a stropů, dále drážkování apod. Dodavatel EKV nezajišťuje: Přívod napájení pro ústřednu EKV a podružné zdroje zajistí dodavatel ENN S t r a n a 12/ 20

14 Zásadní stavební úpravy jako: větší prostupy, stoupačky, omítky, malby apod. zajistí generální dodavatel stavby 11. Elektrická požární signalizace - EPS Na základě požadavku projektu požární ochrany bude objekt vybaven rozvody EPS. Zařízení EPS slouží k včasné signalizaci vzniklého ohniska požáru samočinně nebo prostřednictvím lidského činitele. Urychluje předání této informace osobám určeným k zajištění represivního zásahu, případně uvádí do činnosti zařízení, která brání rozšíření požáru a usnadňují nebo provádějí protipožární zásah. Zařízením EPS budou vybavena všechna místa s požárním rizikem a s výskytem osob, dále technické a úklidové místnosti, kde není stálá obsluha a hrozí nebezpečí vzniku požáru a jeho rychlé rozšíření do jiných prostorů. Vybavení místností čidly EPS se nevyžaduje u hyg. zařízení - umývárny, WC, sprchy, které jsou ve smyslu požární bezpečnosti hodnoceny jako prostory bez požárního rizika. Hlásiče požáru jsou projektovány také do prostorů nad podhledy, kde existuje zvýšené riziko požáru (např. hlavní trasy elektro rozvodů). Na vytipovaných místech budou umístěny tlačítkové hlásiče pro manuální vyhlášení poplachu. Zejména budou tyto hlásiče umístěny u všech průchodů a vstupů do únikových komunikací (schodišť, chodeb) a v komunikačních prostorách u všech únikových východů. Tlačítkové hlásiče budou rovněž spouštět větrání CHÚC, pokud je jimi objekt vybaven Popis použitých prvků EPS Ústředna EPS Zařízení elektrické požární signalizace bude systém adresovatelný analogový, který je homologován pro použití v ČR a splňuje veškeré náležitosti ČSN EN 54. Navržený systém předpokládá instalaci tří požárních ústředen (dále PÚ). Ústředna je určena k vyhodnocování požární situace ve střeženém prostoru. Elektronické obvody ústředny jsou umístěny ve skříni, umožňující zavěšení ústředny na zeď. Desky s elektronikou, svorková místa a prostor pro náhradní zdroj jsou přístupné dveřmi zepředu. Přípojné kabely je možno přivést k ústředně přivést z boku, případně zezadu. Ke každému jednotlivému hlásiči a každému výstupnímu zařízení je možno přiřadit uživatelský text, který se objeví na displeji spolu s adresou tohoto prvku při jeho aktivaci nebo poruše. Ústředna umožňuje i sběr informací o funkci protipožárních zařízení (např. SHZ, atd), adresné ovládání souvisejících zařízení bránících rozšíření požáru (SOZ atd.). V objektu jsou navrženy 3 ústředny značky Menvier DF6000: S t r a n a 13/ 20

15 Dotykový displej 4 analogové detekční smyčky Možnost propojení 63 ústředen 150 adres na smyčce Rozvodná soustava: 3+N+PE, AC 50Hz, 230V/400V, TN-C-S Ochrana před úrazem el. proudem: Základní (normální) Izolaci živých částí, kryty, zábranami či polohou Ochrana při poruše (doplněná) Automatickým odpojením od zdroje a doplňkovým pospojováním Ochrana před atmosférickým přepětím dle ČSN zemněním Hlásiče Hlásiče budou instalovány prostřednictvím stejných patic, takže jejich pozice může být v případě potřeby vzájemně zaměněna. Pro snadnou orientaci v místech instalace požárních hlásičů, budou na patice hlásičů, případně na vyhodnocovací jednotky nebo paralelní signálky, připevněny štítky s číslem hlásiče. Na štítku bude, dle značení v prováděcí výkresové dokumentaci, uvedeno číslo skupiny a pořadové číslo hlásiče ve skupině Optokouřový hlásič MAP 820 slouží k detekci viditelných kouřových aerosolů vznikajících pyrolitickým hořením zejména plastických hmot a materiálů na bázi PVC. Vykazují dobrou citlivost na detekci bílých kouřů. Tyto hlásiče budou instalovány do všech běžných prostor. S t r a n a 14/ 20

16 Teplotní hlásič MAH 830 slouží k detekci ohně na základě prudkého vzrůstu teploty. Používá se převážně v prostorách s vyšší prašností nebo vlhkostí, kde optokouřový hlásič detekuje falešné poplachy. Teplotní hlásiče budou instalovány zejména do kuchyní Kombinovaný hlásič požáru MAOH 850 je vybaven více druhy detekce, která slouží buď ke zvýšení rychlosti detekce, nebo ke zvýšení odolnosti na falešné poplachy. Kombinované hlásiče budou instalovány do parkovacího podlaží Tlačítkové hlásiče MBG 813/814 tlačítkové hlásiče budou vybavené skleněnou výplní, určenou v případě poplachu k rozbití, budou v provedení pro skrytou nebo povrchovou montáž Poplachové houkačky Houkačky systému EPS nejsou v objektu navrženy. Poplach bude hlášen evakuačním rozhlasem Vstupně výstupní moduly Vstupně / výstupní moduly se připojují do hlásičové linky a nevyžadují napájení z externího zdroje. Moduly slouží k ovládání a zjišťování stavů požárně bezpečnostních zařízení Umístění prvků Dvě ústředny EPS budou instalovány v zázemí recepce A, další dvě ústředny v zázemí recepce B. Na recepcích budou instalovány terminály k ovládání ústředen. Terminály jsou menší, lze je tak snadněji zakomponovat do architektonického návrhu recepcí. Zařízení pro dálkový přenos stavů na pult centralizované ochrany bude instalováno v 11NP A1103 pro zajištění nejkratší trasy k anténě na střeše. V místě předpokládaného požárního zásahu, místnost recepce B, bude umístěno obslužné pole požární ochrany (OPPO), pomocí něhož mohou jednotky HZS zjednodušeně ovládat funkce EPS. Před vstupem do zásahového prostoru bude na fasádě umístěn klíčový trezor (KTPO) Signalizace poplachu Signalizace požáru je v objektu řešena evakuačním rozhlasem viz kapitola 9.1. Ve smyslu ČSN bude v objektu použita dvoustupňová signalizace poplachu. T1 = 1 minuta, T2 = 6 minut. K ohlášení případného požáru slouží během pracovní doby telefon umístěný v objektu. S t r a n a 15/ 20

17 11.4. Návaznosti při vyhlášení poplachu Veškerá ovládaná zařízení s integritou při požáru. CHÚC 1C, 2C 60 minut, větrání evakuačních výtahu 1E, 2E 45 minut, evakuační rozhlas 45 minut, SOZ 30 minut, inst. šachty 30 minut, ovládání VZT, požárních klapek, případně odblokování zámku apod. min. 30 minut. Při vyhlášení poplachu dojde k: Rozsvícení indikátoru všeobecného poplachu. Zobrazení indikace na displeji ústředny s podrobnostmi: typ zařízení, číslo zóny, typ poplachu, počet zařízení v poplachu a přednastavený uživatelský text Aktivace varovného interního bzučáku v ústředně. Aktivace požadovaných výstupů hlásičů pro paralelní LED svítidla podle konfigurace. Aktivace zařízení dálkového přenosu na hasiče nebo spuštění konceptu pro ověření poplachu podle konfigurace. Zobrazení zbývajícího času pro ověření poplachu. Přivolání všech výtahů do přízemí, pokud se nejedná o výtahy evakuační Přepnutí evakuačních výtahů do režimu evakuace Spuštění větrání evakuačního výtahu Uvolnění turniketů v recepcích Uvolnění zámků na únikových cestách ve směrů zásahu hasičů (ve směru úniku jsou v režimu panik stále) Ovládání požárních klapek podle konfigurace Požární klapky budou napojeny kabelem CYKY 3x2,5. V případě přerušení napájení z jakýchkoliv příčin (odpojení na dálku, přehoření kabelu, výpadek sítě, atd.) je klapka uzavřena pružinovým zpětným chodem servopohonu. Vypnutí provozní vzduchotechniky podle konfigurace Spuštění větrání CHÚC Spuštění větrání bude z důvodu vysokých náběhových proudů rozděleno na 2 části. V okamžiku vyhlášení poplachu budou spuštěny ventilátory CHÚC o výkonech 3,5kW, dále po uplynutí 10s budou spuštěny ventilátory o výkonech 6,9kW. Spuštění větrání OTK Nutno naprogramovat výstupní signál dle místa hlášení požáru v garáži. Na základě tohoto signálu se aktivuje řídící výstup pro určení směru větrání OTK. Dále nutno naprogramovat využití ventilátorů JET(2.1.2 a 8kW ventilátoru v šachtě B 2.1.1) pro odvod CO z garáží. Ovládání žaluziových klapek podle konfigurace Žaluziové klapky budou napojeny kabelem CYKY 3x2,5. V případě přerušení napájení z jakýchkoliv příčin (odpojení na dálku, přehoření kabelu, výpadek sítě, atd.) je klapka uzavřena pružinovým zpětným chodem servopohonu. S t r a n a 16/ 20

18 Odblokování klíčového trezoru Otevření vrat v podzemním parkovišti pro únik a pro zásah HZS Aktivace hlášení na obslužném poli OPPO Spuštění DA Zapnutí nouzového osvětlení Spuštění smyčky evakuačního rozhlasu vyzývající k evakuaci Spuštění větrání inst, šachet Dálkový přenos V případě, kdy ústředna EPS vyhodnotí požár a obsluha tento poplach neoznačí za falešný, musí dojít k automatickému přenosu této informace na pult centralizované ochrany IZS nebo HZS Zlínského kraje. Přenášeny budou také informace o poruše systému EPS a také doplňující informace umožňující rozlišení zda byl poplach vyvolán automatickým, nebo tlačítkovým hlásičem, případně ve které části objektu k požáru došlo. Pro přenos je možno použít až 6k výstupů z EPS. Seznam hlášených signálů musí investor před kolaudací odsouhlasit s místní stanicí HZS Napájení Napájení ústředen EPS bude provedeno z rozvaděče ENN RPZ2. V rozvaděči budou instalovány samostatné jističe 1f 16A, charakteristika B, Označené EPS nevypínat. Přívodní kabel typu PRAFlaDur 3x2.5 PH120-R B2caS1D0 bude ukončen přímo na svorkách ústředny EPS. Napájení podružných zdrojů bude provedeno vždy z nejbližšího rozvaděče ENN. V rozvaděči bude instalován samostatný jistič 1f 10A, charakteristika B, Označený EPS nevypínat. Přívodní kabel typu CYKY 3x1.5 bude ukončen přímo na svorkách přístroje. Záložní zdroj elektrické energie bude zajištěn pomocí vlastních certifikovaných zdrojů a baterií, které jsou součástí ústředny a páteřní sběrnice Kabeláž Systém EPS používá tyto typy kabelů: J-Y(st)Y 1x2x0.8 pro kruhové linky SSKFH V180, B2ca, s1, d0 pro napojení ovládaných zařízení na napětí do 100V CYKY 3x2,5 pro napojení PPK a žaluziových klapek Návaznosti, připravenost Dodavatel EPS zajistí: Montáž všech prvků dle specifikace Drobné stavební úpravy jako např. vrtání příček, zdí a stropů, dále drážkování apod. S t r a n a 17/ 20

19 Dodavatel EPS nezajišťuje: Přívod napájení pro ústřednu EPS a podružné zdroje zajistí dodavatel ENN Zásadní stavební úpravy jako: větší prostupy, stoupačky, omítky, malby apod. zajistí generální dodavatel stavby 12. Evakuační rozhlas - ER Na základě požadavku projektu požární ochrany bude objekt vybaven rozvody ER. Zařízení ER slouží k řízené evakuaci osob během požáru pomocí hlasových hlášení ve smyslu ČSN EN a EN 54. ER lze dále použít k produkci doprovodné hudby nebo k vysílání informačních hlášení. Zdrojem signálu je stanice hlasatele vybavená mikrofonem a vstupem pro externí zdroj signálu, např. CD přehrávač. Vyhlášení evakuace probíhá buďto ručně nebo automaticky pomocí předem nahraných zpráv, které se aktivují signálem požár od ústředny EPS. Hlavní stanice (zesilovače) ER značky Bosch Plena bude umístěna v zázemí recepce A0206. Stanice hlasatele bude umístěna v místnosti recepce A0205 a B0205. Rozmístění reproduktorů je zřejmé z výkresové dokumentace. Hlavní stanice bude tvořena zejména těmito komponenty: řídící jednotka přehrávač, tuner směrovač výkonové zesilovače stanice hlasatele s klávesnicí V systému budou použity reproduktory: Bosch LBC 3430/02 pro podzemní parkoviště v 1NP a dále 1PP. Tento reproduktor je v současné době ve schvalování dle EN Pokud v době instalace nebude mít tuto certifikaci splněnu, je nutné jej zaměnit za obdobný typ, splňující EN Výkon 12W, max 18W SPL 1W,1kHz,1m 91 db SPL 12W,1kHz,1m 102 db S t r a n a 18/ 20

20 Bosch LBC 3018/01 pro ubytovací pokoje, recepce, obchodní jednotky, schodiště apod. Výkon 6W, max 9W SPL 1W,1kHz,1m 94 db SPL 6W,1kHz,1m 102 db Bosch LS1-UC20E-1 pro chodby v ubytovacích patrech, v administrativních patrech. Výkon 20W, max 30W SPL 1W,1kHz,1m 86 db SPL 20W,1kHz,1m 99 db Bosch LC1 UM06E8 pro místnosti s podhledy Výkon 6W, max 9W SPL 1W,1kHz,1m 89 db SPL 6W,1kHz,1m 97 db Napájení Napájení systému ER bude provedeno z rozvaděče ENN RPZ2. V rozvaděči bude instalován samostatný jistič 1f 16A, charakteristika B, Označený ER nevypínat. Přívodní kabel typu 1- CSKH-V180 3x2.5 bude ukončen zásuvkou v bezprostřední blízkosti ústředny, případně přímo na svorkách přístroje, pokud je jimi ústředna vybavena. Záložní zdroj elektrické energie bude zajištěn pomocí vlastních certifikovaných zdrojů a baterií, které jsou součástí ústředny. Délka zálohy je projektem PBŘ stanovena na 45 minut. S t r a n a 19/ 20

21 12.2. Kabeláž Systém ER používá tyto typy kabelů: 1-CSKH-V180 2x2.5 B2ca, s1, d0 pro napojení reproduktorů Návaznosti, připravenost Dodavatel ER zajistí: Montáž všech prvků dle specifikace Drobné stavební úpravy jako např. vrtání příček, zdí a stropů, dále drážkování apod. Dodavatel ER nezajišťuje: Přívod napájení pro ústřednu ER zajistí dodavatel ENN Zásadní stavební úpravy jako: větší prostupy, stoupačky, omítky, malby apod. zajistí generální dodavatel stavby 13. Závěr Tato dokumentace je vypracována ve stupni pro provedení stavby. Případný dodavatel je povinen respektovat veškeré právní předpisy České republiky, stejně jako vyhlášky a normy související s předmětem této PD. V Ostravě dne Ing. Ondřej Vlček a Ing. Tomáš Marušák. S t r a n a 20/ 20

22 SO0101_01-TZ bilance TABULKA VSTUPŮ A BILANCE NAPÁJECÍCH ZDROJŮ Akce: Zlín, budova 32 Typ zařízení Č.vst. Typ smyčky Sk. Detektor Ks Popis smyčky / umístění I odběr [ma] DGP 192 EVO Ústředna 1 Místnost slaboproudu 2.NP 100 L-01-O-00/1 2 - poplach Zap 1 Siréna 2 vstupní hala B DG-EVO-641 L Klávesnice 1 Recepce B DG-DGP2-ANC1 L Zobrazovač LED 1 Recepce B DG-APR3-HUB2 Rozdělovač sběrnice 50 APR-ZX8 L Expandér 1 BS1 2.NP 30 L-01-I-03/1 2 - poplach Zap 1 magnet.kontakt 1 dveře B PP 0 L-01-I-03/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B NP 0 L-01-I-03/3 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 2.NP 0 L-01-I-03/4 2 - poplach Zap 1 magnet.kontakt 1 dveře NP 0 L-01-I-03/5 2 - poplach Zap 1 magnet.kontakt 1 dveře NP 0 L-01-I-03/6 rezerva L-01-I-03/7 rezerva L-01-I-03/8 rezerva L-01-O-01/1 3 - impuls Zap 1 Siréna 2 vstupní hala B APR-ZX8 L Expandér 1 BS1 3.NP 30 L-01-I-04/1 2 - poplach Zap 1 magnet.kontakt 1 dveře B0302 vlevo 0 L-01-I-04/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B0302 vpravo 0 L-01-I-04/3 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 3.NP 0 L-01-I-04/4 3 - impuls 1 Tlačítko invalidi WC 2 WC B L-01-I-04/5 rezerva L-01-I-04/6 rezerva L-01-I-04/7 rezerva L-01-I-04/8 rezerva

23 SO0101_01-TZ bilance TABULKA VSTUPŮ A BILANCE NAPÁJECÍCH ZDROJŮ Akce: Zlín, budova 32 Typ zařízení Č.vst. Typ smyčky Sk. Detektor Ks Popis smyčky / umístění I odběr [ma] APR-ZX8 L Expandér 1 BS1 4.NP 30 L-01-I-05/1 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 4.NP 0 L-01-I-05/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B L-01-I-05/3 rezerva L-01-I-05/4 rezerva L-01-I-05/5 rezerva L-01-I-05/6 rezerva L-01-I-05/7 rezerva L-01-I-05/8 rezerva APR-ZX8 L Expandér 1 BS1 5.NP 30 L-01-I-06/1 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 5.NP 0 L-01-I-06/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B L-01-I-06/3 rezerva L-01-I-06/4 rezerva L-01-I-06/5 rezerva L-01-I-06/6 rezerva L-01-I-06/7 rezerva L-01-I-06/8 rezerva APR-ZX8 L Expandér 1 BS1 6.NP 30 L-01-I-07/1 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 6.NP 0 L-01-I-07/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B L-01-I-07/3 rezerva L-01-I-07/4 rezerva L-01-I-07/5 rezerva

24 SO0101_01-TZ bilance TABULKA VSTUPŮ A BILANCE NAPÁJECÍCH ZDROJŮ Akce: Zlín, budova 32 Typ zařízení Č.vst. Typ smyčky Sk. Detektor Ks Popis smyčky / umístění I odběr [ma] L-01-I-07/6 L-01-I-07/7 L-01-I-07/8 rezerva rezerva rezerva APR-ZX8 L Expandér 1 BS1 7.NP 30 L-01-I-08/1 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 7.NP 0 L-01-I-08/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B L-01-I-08/3 3 - impuls 1 Tlačítko invalidi WC 2 WC B L-01-I-08/4 rezerva L-01-I-08/5 rezerva L-01-I-08/6 rezerva L-01-I-08/7 rezerva L-01-I-08/8 rezerva APR-ZX8 L Expandér 1 BS1 8.NP 30 L-01-I-09/1 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 8.NP 0 L-01-I-09/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B L-01-I-09/3 3 - impuls 1 Tlačítko invalidi WC 2 WC B L-01-I-09/4 rezerva L-01-I-09/5 rezerva L-01-I-09/6 rezerva L-01-I-09/7 rezerva L-01-I-09/8 rezerva APR-ZX8 L Expandér 1 BS1 9.NP 30 L-01-I-10/1 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 9.NP 0 L-01-I-10/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B0902 0

25 SO0101_01-TZ bilance TABULKA VSTUPŮ A BILANCE NAPÁJECÍCH ZDROJŮ Akce: Zlín, budova 32 Typ zařízení Č.vst. Typ smyčky Sk. Detektor Ks Popis smyčky / umístění I odběr [ma] L-01-I-10/3 3 - impuls 1 Tlačítko invalidi WC 2 WC B L-01-I-10/4 rezerva L-01-I-10/5 rezerva L-01-I-10/6 rezerva L-01-I-10/7 rezerva L-01-I-10/8 rezerva DG-EVO-641 L Klávesnice 1 Recepce A APR-ZX8 L Expandér 1 AS1 2.NP 30 L-01-I-12/1 2 - poplach Zap 1 magnet.kontakt 1 dveře A PP 0 L-01-I-12/2 2 - poplach Zap 1 magnet.kontakt 1 dveře A NP 0 L-01-I-12/3 2 - poplach Zap 1 magnet.kontakt 1 dveře AS1 2.NP 0 L-01-I-12/4 2 - poplach Zap 1 magnet.kontakt 1 dveře NP 0 L-01-I-12/5 2 - poplach Zap 1 magnet.kontakt 1 dveře NP 0 L-01-I-12/6 rezerva L-01-I-12/7 rezerva L-01-I-12/8 rezerva APR-ZX8 L Expandér 1 AS1 3.NP 30 L-01-I-13/1 2 - poplach Zap 1 magnet.kontakt 1 dveře A0302 vlevo 0 L-01-I-13/2 2 - poplach Zap 1 magnet.kontakt 1 dveře A0302 vpravo 0 L-01-I-13/3 2 - poplach Zap 1 magnet.kontakt 1 dveře AS1 3.NP 0 L-01-I-13/4 3 - impuls 1 Tlačítko invalidi WC 2 WC A L-01-I-13/5 rezerva L-01-I-13/6 rezerva L-01-I-13/7 rezerva

26 SO0101_01-TZ bilance TABULKA VSTUPŮ A BILANCE NAPÁJECÍCH ZDROJŮ Akce: Zlín, budova 32 Typ zařízení Č.vst. Typ smyčky Sk. Detektor Ks Popis smyčky / umístění I odběr [ma] L-01-I-13/8 rezerva APR-ZX8 L Expandér 1 AS1 4.NP 30 L-01-I-14/1 2 - poplach Zap 1 magnet.kontakt 1 dveře AS1 4.NP 0 L-01-I-14/2 2 - poplach Zap 1 magnet.kontakt 1 dveře A L-01-I-14/3 rezerva L-01-I-14/4 rezerva L-01-I-14/5 rezerva L-01-I-14/6 rezerva L-01-I-14/7 rezerva L-01-I-14/8 rezerva APR-ZX8 L Expandér 1 AS1 5.NP 30 L-01-I-15/1 2 - poplach Zap 1 magnet.kontakt 1 dveře BS1 5.NP 0 L-01-I-15/2 2 - poplach Zap 1 magnet.kontakt 1 dveře B L-01-I-15/3 rezerva L-01-I-15/4 rezerva L-01-I-15/5 rezerva L-01-I-15/6 rezerva L-01-I-15/7 rezerva L-01-I-15/8 rezerva APR-ZX8 L Expandér 1 AS1 6.NP 30 L-01-I-16/1 2 - poplach Zap 1 magnet.kontakt 1 dveře AS1 6.NP 0 L-01-I-16/2 2 - poplach Zap 1 magnet.kontakt 1 dveře A L-01-I-16/3 rezerva L-01-I-16/4 rezerva

27 SO0101_01-TZ bilance TABULKA VSTUPŮ A BILANCE NAPÁJECÍCH ZDROJŮ Akce: Zlín, budova 32 Typ zařízení Č.vst. Typ smyčky Sk. Detektor Ks Popis smyčky / umístění I odběr [ma] L-01-I-16/5 L-01-I-16/6 L-01-I-16/7 L-01-I-16/8 rezerva rezerva rezerva rezerva APR-ZX8 L Expandér 1 AS1 7.NP 30 L-01-I-17/1 2 - poplach Zap 1 magnet.kontakt 1 dveře AS1 7.NP 0 L-01-I-17/2 2 - poplach Zap 1 magnet.kontakt 1 dveře A L-01-I-17/3 3 - impuls 1 Tlačítko invalidi WC 2 WC A L-01-I-17/4 rezerva L-01-I-17/5 rezerva L-01-I-17/6 rezerva L-01-I-17/7 rezerva L-01-I-17/8 rezerva APR-ZX8 L Expandér 1 AS1 8.NP 30 L-01-I-18/1 2 - poplach Zap 1 magnet.kontakt 1 dveře AS1 8.NP 0 L-01-I-18/2 2 - poplach Zap 1 magnet.kontakt 1 dveře A L-01-I-18/3 3 - impuls 1 Tlačítko invalidi WC 2 WC A L-01-I-18/4 rezerva L-01-I-18/5 rezerva L-01-I-18/6 rezerva L-01-I-18/7 rezerva L-01-I-18/8 rezerva APR-ZX8 L Expandér 1 AS1 9.NP 30 L-01-I-19/1 2 - poplach Zap 1 magnet.kontakt 1 dveře AS1 9.NP 0

28 SO0101_01-TZ bilance TABULKA VSTUPŮ A BILANCE NAPÁJECÍCH ZDROJŮ Akce: Zlín, budova 32 Typ zařízení Č.vst. Typ smyčky Sk. Detektor Ks Popis smyčky / umístění I odběr [ma] L-01-I-19/2 2 - poplach Zap 1 magnet.kontakt 1 dveře A L-01-I-19/3 3 - impuls 1 Tlačítko invalidi WC 2 WC A L-01-I-19/4 rezerva L-01-I-19/5 rezerva L-01-I-19/6 rezerva L-01-I-19/7 rezerva L-01-I-19/8 rezerva Celkem [ma]: 1370 Kapacita aku [Ah]: 18 Doba zálohování [h]: 13,14

29 SO0101_01-TZ bilance TABULKA VSTUPŮ A BILANCE NAPÁJECÍCH ZDROJŮ Akce: Zlín, budova 32 Typ zařízení Č.vst. Typ smyčky Sk. Detektor Ks Popis smyčky / umístění I odběr [ma]
