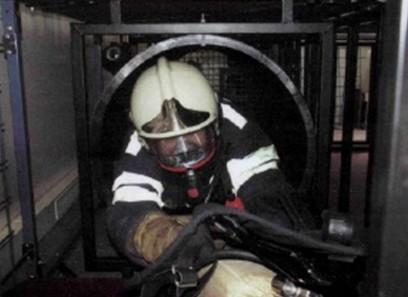

1 Účel a stručný popis trenažéru Jedinečný design základních součástí a řídicího systému S vybavením SCBA jsou moderní hasiči připraveni provést a úspěšně dokončit téměř jakoukoliv záchrannou akci. Je nutné, aby byli velmi dobře trénovaní a jejich mentální a fyzická způsobilost a zdraví musí být v dobré kondici. Ohrožení, jakému jsou hasiči vystaveni při pohybu v neznámé situaci připomínající labyrint, je ohromné. Pro jejich vlastní přežití a pro přežití obětí, které zachraňují je velmi důležité, aby zachovali klid, nadhled a orientaci a to za jakýchkoliv okolností. Aby bylo možné realisticky znázornit takové situace během výcviku, je velmi důležité, aby tito odvážní hasiči znovu a znovu čelili zcela novým a neočekávaným, stále se měnícím výcvikovým situacím! To je nezbytné pro trénink orientace a osobní vyrovnanosti obojí ve skutečnosti zachraňuje životy! 1

2 Proto společnost GFT vyvinula jedinečný a nepřekonatelný labyrint pro trénink orientace v dýchacích přístrojích (SCBA). Proč je tak jedinečný? Vzhledem k jeho maximální efektivitě výcviku! Podle našeho názoru: Nejlepší a nejsofistikovanější systém pro tento účel na trhu. Hlavní výhody: Základní vlastnosti a parametry MOŽNOST RYCHLÉ PŘEKONFIGURACE UNIVERZÁLNOST (viz následující nákresy). KONFIGURACI PROVEDETE BEZ POUŽITÍ JAKÉHOKOLIV NÁSTROJE. ZMĚNU KONFIGURACE KAŽDÉ ZDI PROVEDETE BĚHEM PŘIBLIŽNĚ 15 SEKUND. DOPORUČENÍ BĚHEM KAŽDÉHO VÝCVIKOVÉHO DNE, ZMĚŇTE JEDNOU NEBO DVAKRÁT, DESIGN VAŠEHO LABYRINTU Další jedinečné vlastnosti: Celý výcvikový prostor-trenažér je z hlediska maximální bezpečnosti frekventantů výcviku hlídán elektronickým sledovacím systémem LOKALIZACE ÚČASTNÍKA V REÁLNÉM ČASE Jednoduše na obrazovce řídícího panelu VIDÍTE, KDO je KDE (nejen kde je někdo, tím pádem si tak nemůžete splést pozici instruktora s pozicí frekventanta výcviku, který možná právě začal panikařit. Nemusíte ODHADOVAT ze dvou světlých bodů, KDO je KDE uvnitř labyrintu prostě to VIDÍTE. Mějte přehled a určete pozici účastníka přímo! Pomocí použitého sledovacího systému je řídící software v horní části obrazovky schopen AUTOMATICKY POPSAT aktuální konfiguraci labyrintu. Jasně VIDÍTE aktuální konfiguraci únikové cesty a máte neustále přehled o situaci! Unikátní systém GFT Panic Escape Systém umožňuje v případě nouze odemknout jedním tlačítkem veškeré zdi labyrintu a umožnit účastníkům výcviku okamžité opuštění labyrintu. Toto neumožňuje žádné jiné zařízení na trhu. Níže uvedené náčrty jsou jen pouze vyříznuté částí systému trenažéru. Jsou zde zobrazeny pouze 2 ze 3 možných úrovní / pater. Systém může být mnohem rozsáhlejší! Názorná ilustrace toho, jak snadno lze labyrint trenažéru mnoha způsoby pře-konfigurovat. Pomocí variabilní a snadno konfigurovatelné konstrukce lze ve výcvikovém trenažéru velmi jednoduše realizovat celou řadu variant výcviku. 2

3 Zobrazeno ze 3 úrovňové / patrové verze V náčrtu pouze 2 úrovně (horní a dolní patro) Odstraněním 6 různých dílů lze vytvořit průchod mezi jednotlivými patry Na každé úrovni (patře) lze pomoci 4 otočných stěn (dveří) vytvořit 12 alternativ výcvikového prostoru Východ lze vytvořit kdekoliv podle předem určeného (zadaného) dispozičního řešení trenažéru Vchod lze vytvořit kdekoliv podle předem určeného ( zadaného) dispozičního řešení trenažéru např. ve střešním oknu budovy apod. Otočné body pro 4 dveře. Zeleně označené stěny lze otočit o 180 st. Červeně označené o 360 st. Stěny (dveře) mohou být zamčené v pravoúhlé poloze. Příklady možného uspořádání Červené čáry zobrazují stěny /dveře, které lze otočit o 360. Zelené čáry zobrazují stěny / dveře, které lze otočit o 180. Horní patro Dolní patro Horní patro Dolní patro Horní patro Dolní patro Horní patro Dolní patro 3

4 Možná varianta celkového uspořádání výcvikového střediska Příklad řešení řídící místnost dispečinku Kompletním řídící-ovládací panel v konfiguraci např. (nejen) s: nouzovým tlačítkem (pro zastavení zvukových a světelných efektů, vyvíječů kouře a tepla, spuštění nucené ventilace pro eliminaci kouře a spuštění nouzového evakuačního osvětlení labyrintu trenažéru), barevnými dotykovými displeji (3 standardní, nebo 2 velkoplošné), řídicí plochou Elektronické lokalizace účastníka a sledovacího systému v reálném čase s příslušným sledovacím zařízením pro současné sledování tři osoby uvnitř výcvikového labyrintu, doplněný o systém Automatického popisu a zobrazení aktuální konfigurace labyrintu. Systémem bezdrátové kontroly a zobrazení lékařských / biometrických údajů s příslušným bezdrátovým zařízením pro sběr údajů pro tři osoby uvnitř výcvikového zařízení současně (zobrazení tepu a tělesné teploty účastníka). S kontrolní pozorovací plochou s termovizní kamery. Záznamovým zařízením výstupu s termovizní kamery. Vypálením záznamu termovce na DVD. Dálkovým ovládáním termovizní kamery. Řídicím systémem pro nastavení elektrických tepelných efektů. Zobrazení teploty tepelného efektu a okolního prostředí. Řídicím systémem pro nastavení zakouření (zadýmení) výcvikového labyrintu. Řídicím systémem pro nastavení osvětlení a nucené ventilace výcvikového labyrintu. Řídicím systémem pro nastavení zvukových efektů z CD (křik obětí, hroutící se budova apod. Elektronický systém (Intercom) pro vzájemnou oboustrannou komunikaci mezi vedoucím a frekventanty výcviku. Řídicím systémem pro nastavení světelných efektů. Různými typy nabíjecích zařízení pro v systému použitá zařízení. Zvukový a světelný alarm umístěný v řídící místnosti. 4

5 Příklad řešení výcvikového prostoru labyrintu Výcvikový prostor kompletně vybavený výše popsaným Labyrintem GFT v provedení: Přibližně 216 metrů výcvikové trasy rozmístěné do 2 (3) úrovní (pater). Materiálové provedení volitelné (ocel s ochrannou proti korozi / nerezová ocel). Bezdrátový systém elektronické lokalizace frekventantů výcviku v reálném čase. 4 nouzová tlačítka. Halogenové osvětlení. Minimálně 3 ks hasičských termokamer pro dobré vidění i v hustém kouři s příslušnou kabeláži, vybavenými motorizovaným vzdáleným nastavením z řídící místnosti. Výkonný zvukový systém pro zadávání zvukových efektů a pokynů pro frekventanty výcviku. Systém Intercom pro vzájemnou komunikaci / Akustický monitorovací systém (se zvukovým kanálem do řídicí místnosti) s příslušným počtem mikrofonů ve výcvikovém prostoru. Systém generování a distribuce speciálního umělého kouře (výstup v množství 700 m 3 /min nebo více, s extrémní stabilitou teploty nepřesahující 400 o C důležité pro tepelné simulace ohně a tepla). 2 výkonné tepelné body-simulátory tepla pro simulaci zdroje ohně produkujícího vysoké teploty. 2 kontrolní systémy pro měření teploty v zahřívané zóně. Stroboskopické (blikající) světla pro simulace hrůzných situací. Tréninková figurína reálné velikosti a hmotnosti (různé provedení dle zadání zákazníka). 10 různých snadno přemístitelných překážek horizontálního, vertikálního a diagonálního typu (sekce pro plazení, tunel s omezeným prostorem apod), které lze upravit a případně vyrobit podle přání zadavatele. Pracovní nástupní prostory do výcvikového prostoru Nástupní prostory (pracovní místnosti) s různorodým vybavením pro vlastní přípravu na vstup a následný výstup z trenažéru (labyrintu). Minimálně jeden z nich se doporučuje vybavit zařízením pro fyzickou zátěž (posilovna) pro tzv. zahřátí organismu před vlastním vstupem do výcvikového labyrintu. Posilovny mohou být vybaveny novými nebo existujícími (zákazníkem vlastněným) posilovacími a fitness stroji například: Nekonečným žebříkem / žebříky, Nekonečným chodníkem, Tahacím kladivem, případně dalšími případnými výcvikovými / posilovacími / fitness stroji dle požadavku zákazníka. 5

6 Učební místnost Učební-školící místnost, její velikost a vybavenost bude zakomponována do projektu až na základě požadavků budoucího zákazníka. Poznámka: Jako součást vybavenosti Vám může být mimo dodán Virtual Training. Jedná se o speciální, velmi pokročilý a sofistikovaný software pro virtuální školení a výcvik, který frekventanti výcviku mohou absolvovat ještě před vlastním ostrým výcvikem v trenažéru. Systém umožňuje provádět virtuální výcvik v učební místnosti a vzhledem k tomu, že je šiřitelný po internetu může na něm současně pracovat i další odloučené pracoviště-učebny v rámci celé organizační struktury hasičského nebo záchranného sboru. Výukový virtuální systém v sobě zahrnuje 5 uzpůsobených komplexních tréninkových scénářů včetně: scénáře doplněného o místní obrázky a videa z tréninkového ARFF Training Simulatoru uzpůsobeného k potřebám a požadavkům uživatele, hardwarové/softwarové podpory, která Vám umožní si snadno vytvořit vaše dodatečné výcvikové programy s vašimi obrázky a video nahrávkami. Skladové prostory a prostory pro údržbu dýchacích přístrojů Rovněž i skladové prostory a prostory pro údržbu a jejich vybavenost bude řešena individuálně až na základě požadavků zákazníka. Prostory pro údržbu mohou být např. vybavené: Zkušebním, plnicím a testovacím zařízením Čisticím a vysoušecím zařízením 6

7 Pracovními stoly a skladovacím zařízením atd. Realizační postupy Výcvikové prostory včetně trenažérů a technického zázemí je možno instalovat do již stávajících objektů nebo řešit jako součást projektů nových požárních stanic, výcvikových středisek apod. V obou případech Vám bude na základě Vašich požadavků a stavebních výkresů předložen projekt řešení. Přípravně stavební práce pak provede místní stavební firma nebo generální dodavatel stavby dle požadavků společnosti GFT. Nadstandardní výbava Výcvikové prostory mohou být podle požadavků zákazníka doplněné: O Ohňové trenažéry, jako např. hoření a hašení požárů tlakových láhví, skladů, automobilů, vybavení letadla, rozvodných skříní apod. Trenažér tlakových láhví Trenažér rozvodné skříně Trenažér simulace hoření a hašení letadlového prostoru 7

8 GFT Trainer" (realistická tréninková atrapa Multi-Gas Detektoru s příslušnými atrapami zdroje plynu, které mohou být přímo umístěny uvnitř trenažéru GFT SCBA labyrint. GFT Trainer nabízí celou řadu možností výcviku s detektorem plynu. Skládá se z dálkového ovládání pro instruktora, detektoru (čtyři druhy plynu / metr / monitor), tři vysílače, sondy "čidlo", nabíječky a napájecí adaptér. Všechny jednotky jsou vybaveny s akumulátory, a mohou být také připojeny k elektrické síti. Kromě toho, je sonda pro měření v kompletu, který může být připojen k měřiči / detektoru. Pomocí dálkového ovládání může instruktor vybrat, který plyn a v jaké koncentraci bude měřen. GFT Trainer pracuje s 4 druhy plynu, můžete si vybrat: Kyslík (O2), oxidu uhelnatého (CO), sirovodík (H2S) a UEG / LEL (dolní mez výbušnosti / úroveň). Instruktor rovněž může nastavit rozsah úniku od pomalého, trvalého úniku vycházející z malé netěsnosti až k explozivnímu uvolnění velkých množství plynu. Tři vysílače (atrapy plynové zdroje) vyšlou zvukové vlny, na které reaguje detektor. Vysílače (atrap plynového zdroje) mohou být rozmístěné ve výcvikovém prostoru podle potřeb výcviku a dokonale simulují plynový oblak příbuzný se scénářem. V závislosti na scénáři může být do prostoru výcviku umístěna např. pouze jedna atrapa plynového zdroje. V Lipníku nad Bečvou říjen 2013 Zpracoval: Technické oddělení Zahas s.r.o. ve spolupráci s firmou. 8
