1 Akustická studie HLUK Z PROVOZU CUKROVARU A LIHOVARU TEREOS TTD, a.s. V DOBROVICI - HLUKOVÁ MAPA ZÁVODU Objednatel: Tereos TTD, a.s. Palackého náměstí Dobrovice Datum zpracování: leden březen 2015 Počet výtisků: 3 Výtisk č. 1 Počet příloh: 4 Zpracovali: Ing. Karel Kříž, RNDr. Iva Janáčková Zakázka AB08-15 Strana 1 (celkem 16)

2 Úvod Úkolem akustické studie je aktualizace hlukové mapy stacionárních zdrojů v areálu Cukrovaru a lihovaru Tereos TTD, a. s. v Dobrovici s cílem vyhodnocení účinnosti protihlukových opatření realizovaných v roce 2014 a návrhu dalšího postupu v provádění protihlukových opatření s ohledem na přijatý harmonogram protihlukových úprav. Prostředkem k realizaci uvedeného cíle je 3D modelování akustické situace pomocí vhodného výpočetního programu. Použitý model musí s dostatečnou přesností simulovat šíření zvukových vln od zdroje do místa imise. K vytvoření takového modelu je nezbytná znalost emisních hodnot zdrojů hluku, jejich geometrická konfigurace, uspořádání okolních stavebních objektů a terénu včetně jejich povrchové odrazivosti. Zatímco prostorové a výškové uspořádání okolního terénu lze získat poměrně snadno z digitalizovaných mapových podkladů, údaje o emisních vlastnostech zdrojů hluku jsou výsledkem náročných měření hladin akustického tlaku provedených v blízkosti zdrojů hluku. Emisní hodnoty lze s dostatečnou přesností stanovit u samostatných nebo dominantních zdrojů hluku ve skupině více zdrojů. V případě skupiny zdrojů hluku s obdobnou emisní hladinou akustického výkonu a podobných spektrálních vlastností se souběžným provozem je tato metoda použitelná omezeně a je nutno provádět měření každého zdroje samostatně, pokud tento postup technologie výroby umožňuje. Zdroje hluku byly v modelu nahrazeny plošnými, plošnými vertikálními, liniovými nebo bodovými zdroji akustické energie. Výpočtový model, který s dostatečnou přesností simuluje šíření hluku do okolí výrobního areálu v reálné situaci, je mocným nástrojem pro proces snižování hluku. Na základě výsledků modelování je možno identifikovat dominantní zdroje hluku, získat požadavky na snížení jejich emisních hodnot a stanovit harmonogram následných protihlukových úprav. Výpočtový model dále poskytuje informace o akustické situaci v celém řešeném území, pomocí zobrazení hlukových pásem, popřípadě izofon. Podrobný výpočet hladin akustického tlaku včetně analýzy příspěvků jednotlivých zdrojů hluku k celkové ekvivalentní hladině akustického tlaku je proveden v osmi výpočtových bodech IO1 až IO8, jejichž lokalizace je převzata z předcházejících činností souvisejících se snižováním hluku z výrobního areálu Tereos TTD, a. s. V roce 2011 byla většina posuzovaných imisních bodů (IO1 až IO4, IO7, IO8) přemístěna do chráněného venkovního prostoru staveb (tj. vždy 2 m před hlučnou fasádu chráněné stavby, která je orientována směrem k areálu cukrovaru) tak, aby bylo možno vyhodnotit naměřené hodnoty hluku vzhledem k hygienickému limitu hluku ve smyslu platné legislativy. Výpočtový model byl aktualizován vzhledem k provedeným protihlukovým úpravám a změnám na strojním zařízení. Do modelu není zahrnuta automobilová doprava na veřejných a vnitroareálových komunikacích ani železniční doprava. Popis situace Výrobní areál Tereos TTD, a. s. se nachází v jihovýchodním sektoru města Dobrovice; viz mapa 1. Severozápadní hranice areálu zasahuje do samotného centra města Palackého náměstí, západní hranice kopíruje komunikaci v ulici Kosořická, kde se na protilehlé straně komunikace nachází řada stavebních objektů pro bydlení a poskytování drobných služeb. Severní hranice areálu je tvořena komunikací v ulici Na Hložku a rybníkem Herždán. Další obytná zástavba rodinnými domky v ulicích Sadová, Budovcova a K Rybníku se nachází severním směrem ve vzdálenosti cca 200 m od severní hranice areálu. Areál cukrovaru pokračuje jižním směrem do průmyslové oblasti města, kde je umístěna příjezdová komunikace do areálu pro automobilovou nákladní dopravu a železniční vlečka. Z tohoto důvodu je vliv dopravy spojené s provozem cukrovaru méně významný než hluk z provozu průmyslových zdrojů hluku a je vhodné jej řešit až po realizaci protihlukových opatření na technologických zařízeních. Zakázka AB08-15 Strana 2 (celkem 16)

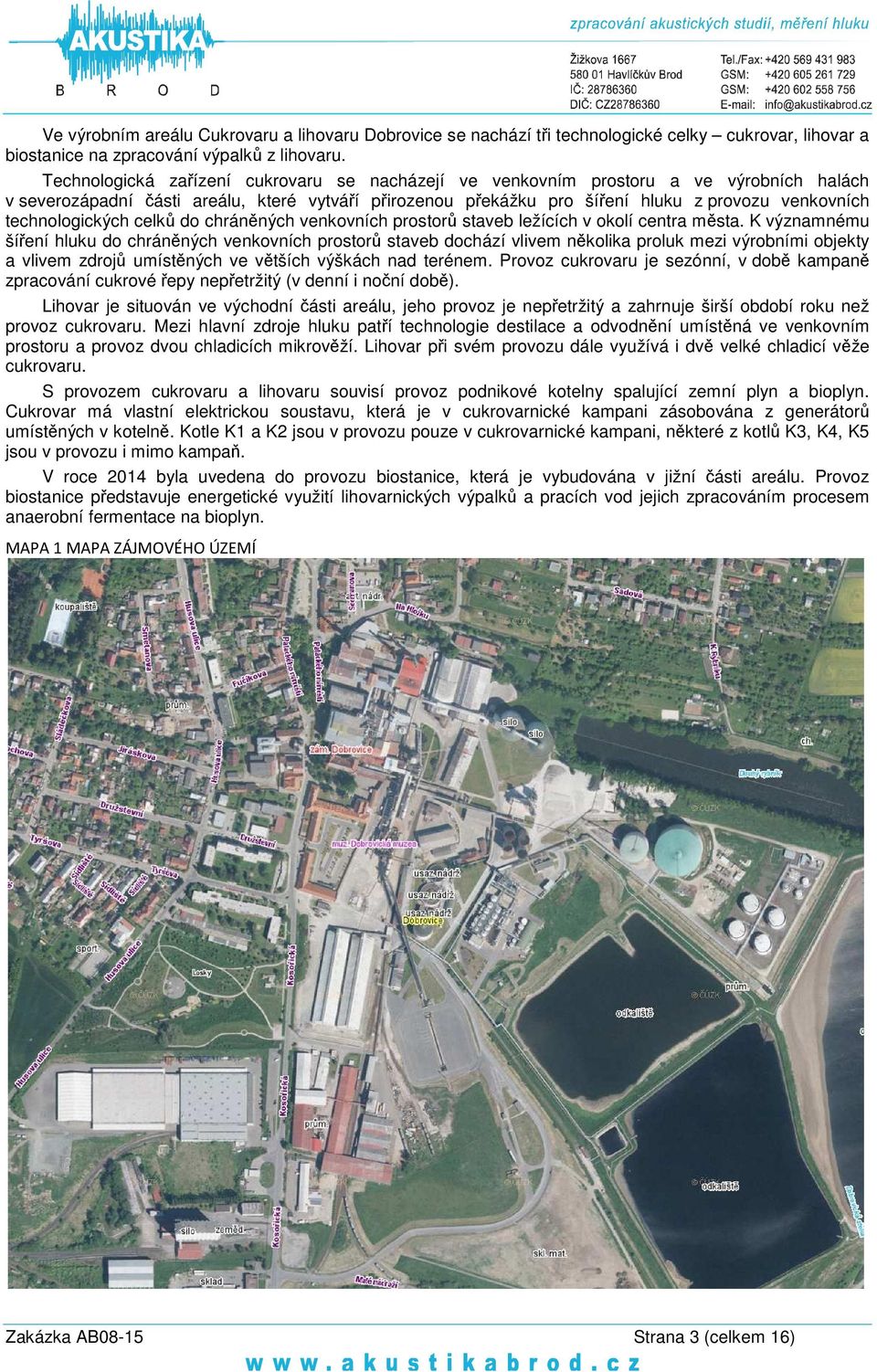

3 Ve výrobním areálu Cukrovaru a lihovaru Dobrovice se nachází tři technologické celky cukrovar, lihovar a biostanice na zpracování výpalků z lihovaru. Technologická zařízení cukrovaru se nacházejí ve venkovním prostoru a ve výrobních halách v severozápadní části areálu, které vytváří přirozenou překážku pro šíření hluku z provozu venkovních technologických celků do chráněných venkovních prostorů staveb ležících v okolí centra města. K významnému šíření hluku do chráněných venkovních prostorů staveb dochází vlivem několika proluk mezi výrobními objekty a vlivem zdrojů umístěných ve větších výškách nad terénem. Provoz cukrovaru je sezónní, v době kampaně zpracování cukrové řepy nepřetržitý (v denní i noční době). Lihovar je situován ve východní části areálu, jeho provoz je nepřetržitý a zahrnuje širší období roku než provoz cukrovaru. Mezi hlavní zdroje hluku patří technologie destilace a odvodnění umístěná ve venkovním prostoru a provoz dvou chladicích mikrověží. Lihovar při svém provozu dále využívá i dvě velké chladicí věže cukrovaru. S provozem cukrovaru a lihovaru souvisí provoz podnikové kotelny spalující zemní plyn a bioplyn. Cukrovar má vlastní elektrickou soustavu, která je v cukrovarnické kampani zásobována z generátorů umístěných v kotelně. Kotle K1 a K2 jsou v provozu pouze v cukrovarnické kampani, některé z kotlů K3, K4, K5 jsou v provozu i mimo kampaň. V roce 2014 byla uvedena do provozu biostanice, která je vybudována v jižní části areálu. Provoz biostanice představuje energetické využití lihovarnických výpalků a pracích vod jejich zpracováním procesem anaerobní fermentace na bioplyn. MAPA 1 MAPA ZÁJMOVÉHO ÚZEMÍ Zakázka AB08-15 Strana 3 (celkem 16)

4 Hygienické limity hluku Hygienické limity hluku v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru upravuje 12 Nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. Hodnoty hluku se vyjadřují ekvivalentní hladinou akustického tlaku A L Aeq,T. V denní době se stanoví pro osm souvislých a na sebe navazujících nejhlučnějších hodin (L Aeq,8h ), v noční době pro nejhlučnější 1 hodinu (L Aeq,1h ). Pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací, a dráhách se ekvivalentní hladina akustického tlaku A L Aeq,T stanoví pro celou denní (L Aeq,16h ) a celou noční dobu (L Aeq, 8h ). Hygienický limit ekvivalentní hladiny akustického tlaku A se stanoví součtem základní hladiny hluku L Aeq,T = 50 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době. V případě hluku s tónovými složkami, s výjimkou hluku z dopravy na pozemních komunikacích a dráhách, a hluku s výrazně informačním charakterem (řeč), se přičte další korekce - 5 db. Stanovení hygienických limitů hluku pro výrobní areály je uvedeno v tabulce 1. K provozu zařízení Cukrovar Dobrovice je vydáno integrované povolení (ve znění 8. změny ze dne ), které stanovuje pro provoz cukrovaru do limitní hladinu akustického tlaku L Aeq,8h = 59.5 db v denní době a L Aeq,1h = 59.5 db v noční době. Od má provozovatel dodržovat limity uvedené v tabulce 1. TABULKA 1 STANOVENÍ HYGIENICKÝCH LIMITŮ HLUKU Druh chráněného prostoru Druh hluku Hygienický limit ekvivalentní hladiny akustického tlaku A [db] DEN ( h) NOC ( h) CHRÁNĚNÝ VENKOVNÍ PROSTOR OSTATNÍCH STAVEB CHRÁNĚNÝ OSTATNÍ VENKOVNÍ PROSTOR Hluk z provozoven stacionární zdroje, manipulace, účelová a vnitroareálová doprava L Aeq,8h L Aeq,1h Poznámka 1: Závazné stanovení hygienických limitů hluku je v kompetenci územně příslušného orgánu ochrany veřejného zdraví. Poznámka 2: Chráněným venkovním prostorem staveb se rozumí prostor do 2 m okolo bytových domů, rodinných domů, staveb pro školní a předškolní výchovu a pro zdravotní a sociální účely, jakož i funkčně obdobných staveb. Chráněným venkovním prostorem se rozumí nezastavěné pozemky 1, které jsou užívány k rekreaci, sportu, léčení a výuce, s výjimkou lesních a zemědělských pozemků a venkovních pracovišť. 1 Poznámka: Podle stanoviska Ministerstva zdravotnictví (OVZ /4562 ze dne ) nelze za chráněný venkovní prostor považovat pozemek zapsaný v katastru nemovitostí jako zahrada, neboť zahrady jsou dle zákona č. 344/1992 Sb., o katastru nemovitostí ČR zemědělským pozemkem. Zakázka AB08-15 Strana 4 (celkem 16)

5 Výpočetní model Výpočet hladin akustického tlaku v posuzované lokalitě je proveden pomocí programu CadnaA verze 4.5 firmy DataKustik GmbH. Výpočet hluku z průmyslových zdrojů je v daném SW proveden dle ISO Výpočtový program Cadna A umožňuje plnohodnotné modelování ve 3D, a to nejen objektů a terénu, ale i liniových a plošných zdrojů hluku. Modelové zadání výpočtové úlohy je patrné z obrázku 1 až 4. Jako globální terén je ve výpočtovém modelu volen terén pohltivý (G = 0.8), fasády objektů a povrchy zpevněných ploch jsou voleny odrazivé 2. Pro vytvoření 3D modelu byla použita digitální situace cukrovaru a lihovaru (polohopis, výškopis), katastrální mapy ve formátu TIF (polohopis), mapové dílo ZABAGED (výškopis). Odhad přesnosti výpočtu činí v daném případě ± 2 db. OBRÁZEK 1 SITUACE - 3D POHLED OD VÝCHODU OBRÁZEK 2 SITUACE - 3D POHLED OD ZÁPADU 2 Výpočet zohledňuje odrazivé vlastnosti fasád bytových domů a všech ostatních objektů v území, vypočítané hodnoty L Aeq,T v imisních bodech situovaných 2 m před fasádami bytových domů tedy zahrnují jak dopadající zvuk, tak odrazy od fasády za imisním bodem. Dle Metodického návodu pro hodnocení hluku v chráněném venkovním prostoru staveb, MZd ČR č. j /2010-OVZ jsou v případě hodnocení hluku v chráněném venkovním prostoru staveb hodnotící veličiny uvedené v Nařízení vlády č. 272/2011 Sb., 12, odst. 1, 2, 6 (v tomto případě L Aeq,8h, L Aeq,1h ) reprezentovány hladinou akustického tlaku zvuku dopadajícího na fasádu posuzované stavby. Provedený výpočet je tedy na straně bezpečnosti, neboť není uplatněna žádná korekce k získání dopadajícího zvukového pole dle ČSN ISO :2009. Zakázka AB08-15 Strana 5 (celkem 16)

6 OBRÁZEK 3 SITUACE - 3D POHLED OD SEVERU OBRÁZEK 4 SITUACE - 3D POHLED OD JIHU Zdroje hluku Hlavními zdroji hluku v areálu jsou instalovaná technologická zařízení Cukrovaru a lihovaru Dobrovice. Emisní hodnoty hluku jednotlivých zařízení a strojů, popř. dílčích provozních celků, určil zpracovatel studie měřením ve venkovním i vnitřním prostoru cukrovaru/lihovaru za běžného provozu závodu během řepné kampaně 2010/2011 (říjen, prosinec 2010), 2011/2012 (listopad 2011, leden 2012), 2012/2013 (listopad 2012, únor samostatný provoz lihovaru), 2013/2014 (leden 2014), 2014/2015 (leden - únor 2015). Souhrnný přehled uvažovaných stacionárních zdrojů hluku v areálu Cukrovaru a lihovaru je uveden v Příloze I. Umístění zdrojů hluku je znázorněno na obrázku 5. Zakázka AB08-15 Strana 6 (celkem 16)

7 OBRÁZEK 5 CUKROVAR, LIHOVAR, BIOSTANICE - ZDROJE HLUKU Zakázka AB08-15 Strana 7 (celkem 16)

8 Stanovení hladiny akustického tlaku ve venkovním prostoru v okolí areálu cukrovaru V tabulce 2 jsou uvedeny hladiny akustického tlaku naměřené v posuzovaných imisních bodech u nejbližší zástavby v okolí cukrovaru během kampaně 2014/2015 a jejich vyhodnocení vzhledem k limitu hluku, který byl pro cukrovar stanoven v rámci IPP. Imisní hladiny akustického tlaku L Aeq,T z provozu výrobního areálu Tereos TTD a.s. během kampaně 2014/2015 vypočítané vytvořeným výpočetním modelem jsou uvedeny v tabulce 3 (hluk z celkového provozu areálu, tj. z provozu cukrovaru + lihovaru + biostanice). Lokalizace imisních bodů IO, které jsou shodné s měřicími místy v okolí cukrovaru, je patrná z obrázku 6. Imisní body L byly zvoleny v souvislosti s posouzením provozu lihovaru a jsou zobrazeny na obrázku 7. Výpočet posuzuje osm nejhlučnějších, na sebe navazujících provozních hodin v denní době a jednu nejhlučnější hodinu v době noční. Šíření hluku v řešeném území ve výšce 3 m nad terénem je zobrazeno na hlukových mapách s krokem pásem 5 db: pro celkový provoz CUKROVARU A LIHOVARU VČETNĚ BIOSTANICE v Příloze III pro provoz LIHOVARU A BIOSTANICE mapě v Příloze IV. OBRÁZEK 6 MAPA ZÁJMOVÉ LOKALITY S VYZNAČENÍM IMISNÍCH BODŮ IO1 AŽ IO Zakázka AB08-15 Strana 8 (celkem 16)

9 OBRÁZEK 7 MAPA ZÁJMOVÉ LOKALITY S VYZNAČENÍM IMISNÍCH BODŮ L1 A L2 1 2 Zakázka AB08-15 Strana 9 (celkem 16)

10 TABULKA 2 HLUK Z PROVOZU CUKROVARU A LIHOVARU VČETNĚ BIOSTANICE, VÝSLEDKY MĚŘENÍ ROK 2014 Jméno ID MĚŘENÍ Korigované hodnoty pro porovnání s limitem Limit hluku do Výška Souřadnice XI/2013 DEN NOC X Y Z [db] [db] [db] [m] [m] [m] [m] BD Tyršova 518, Dobrovice před S fasádou RD Palackého nám. 7, Dobrovice IO r IO r RD Palackého nám. 11, Dobrovice IO r RD Na Hložku 169, Dobrovice IO r RD Sadová 554, Dobrovice - na místní komunikaci IO r RD Na Hložku 160, Dobrovice - na cestě k RD IO r RD Husova 332, Dobrovice IO r BD Družstevní 512, Dobrovice IO r Poznámka 1: Dle Metodického návodu pro hodnocení hluku v chráněném venkovním prostoru staveb, MZd ČR č. j /2010-OVZ jsou v případě hodnocení hluku v chráněném venkovním prostoru staveb hodnotící veličiny uvedené v Nařízení vlády č. 272/2011 Sb., 12, odst. 1, 2, 6 (v tomto případě L Aeq,8h, L Aeq,1h ) reprezentovány hladinou akustického tlaku zvuku dopadajícího na fasádu posuzované stavby. Hodnoty uvedené v tabulce představují naměřené hodnoty ekvivalentní hladiny akustického tlaku dopadajícího zvukového pole, tzn. je provedena korekce pro získání dopadající složky zvukového pole dle ČSN ISO :2009. Poznámka 2: Způsob měření a hodnocení hluku upravuje 20 Nařízení vlády č. 272/2011 Sb. Při měření hluku v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru se uvádějí nejistoty odpovídající metodě měření. Nejistoty musejí být uplatněny při hodnocení naměřených hodnot. Výsledná hodnota hladiny akustického tlaku A prokazatelně nepřekračuje hygienický limit, jestliže výsledná ekvivalentní hladina akustického tlaku A po odečtení hodnoty kombinované rozšířené nejistoty je rovna nebo je nižší než hygienický limit. Poznámka 3: Pro uvedené měření platí nejistota měření U = ± 1.8 db. Zakázka AB08-15 Strana 10 (celkem 16)

11 TABULKA HLUK Z PROVOZU CUKROVARU A LIHOVARU VČETNĚ BIOSTANICE, VÝSLEDKY VÝPOČTU ROK 2014 Jméno ID VÝPOČET Hladina L r DEN / NOC MĚŘENÍ Nekorigované hodnoty NOC Výška Souřadnice rozdíl XI/2014 X Y Z [db] [db] [db] [db] [m] [m] [m] [m] BD Tyršova 518, Dobrovice před S fasádou RD Palackého nám. 7, Dobrovice IO r IO r RD Palackého nám. 11, Dobrovice IO r RD Na Hložku 169, Dobrovice - chráněný venkovní prostor stavby IO r RD Sadová 554, Dobrovice - na místní komunikaci IO r RD Na Hložku 160, Dobrovice - na cestě k RD IO r RD Husova 332, Dobrovice IO r BD Družstevní 512, Dobrovice - chráněný venkovní prostor stavby IO r RD Sadová 558, Dobrovice L r RD K rybníku 660, Dobrovice L r Poznámka 1: Vypočítaná hladina L r představuje ekvivalentní hladinu akustického tlaku pro šíření ve směru větru dle ČSN ISO ; tato hladina představuje celkovou hodnotu v imisním bodě, tzn. včetně odrazů od fasády, před kterou je bod situován. Poznámka 2: Nejistota měření U = ± 1.8 db. Zakázka AB08-15 Strana 11 (celkem 16)

12 INTERPRETACE VÝSLEDKŮ VÝPOČTU, NÁVRH PROTIHLUKOVÝCH OPATŘENÍ Z vypočítaných hladin akustického tlaku v imisních bodech uvedených v tabulce 3 je patrné, že je nutné pokračovat v procesu snižování emisí hluku z provozu výrobního areálu Cukrovaru a lihovaru Dobrovice. Další postup snižování hluku by měl zohlednit zejména ty imisní body, ve kterých jsou vypočítané hladiny akustického tlaku nejvyšší. Jedná se především o výpočtové body IO2 na Palackého náměstí a IO4 v ulici Na Hložku v blízkosti kotelny. Aby bylo možno navrhnout opatření směřující ke snížení hladiny akustického tlaku v imisních bodech, je nutná znalost příspěvků jednotlivých zdrojů hluku k celkové ekvivalentní hladině akustického tlaku v místech imise. Tyto příspěvky jsou uvedeny pro všechny imisní body v tabulkách Přílohy II. Z důvodu velkého počtu zdrojů hluku a s přihlédnutím k akustické situaci v okolí výrobního areálu je proces snižování hluku rozdělen do etap rozložených v časovém období 2011 až Současně s realizací protihlukových opatření bude prováděna aktualizace výpočtového modelu a podrobnější identifikace i méně významných zdrojů hluku. Současně je nutné hladiny akustického tlaku monitorovat měřením v reálné situaci v místech imise. Úspěšnost a efektivita procesu snižování hluku se bude odvíjet od spolupráce provozovatele, dodavatele protihlukových opatření a zpracovatele výpočtového modelu. Vyhodnocení účinnosti jednotlivých protihlukových opatření realizovaných v roce 2014 včetně návrhu dalších možných opatření je přehledně uvedeno v následující tabulce 4. TABULKA 3 VYHODNOCENÍ PROTIHLUKOVÝCH ÚPRAV REALIZOVANÝCH V ROCE 2014, NÁVRH DALŠÍHO POSTUPU Imisní bod Snížení hluku [db] Realizovaná protihluková opatření Návrh dalších opatření IO1-0.6 IO8-0.8 PHO: Prací linka - prodloužení PHS u tryskové pračky + nástavba stávající PHS - kapotáž přesypu řepy z dopravníku do bubnové pračky Zakrytování dopravníku pro příjem řepy do prací linky - 1. etapa realizace (v roce 2014 zpracován projekt) IO2-0.7 PHO: Řízkolisová stanice - PHS u řízkolisů 4. etapa - kryt řízkolisu č výměna převodovky řízkolisu č kapotáž pohonu šnekového dopravníku nad řízkolisy Zakrytování dopravníků mezi surovárnou, řízkolisy a extraktorem RT96 včetně pohonů - prověření realizovatelnosti záměru, zařazení do plánu na období Zakázka AB08-15 Strana 12 (celkem 16)

13 Obvodový plášť varny - střecha - zvýšení stávající neprůzvučnosti střešního pláště, nové řešení větrání varny IO3-1.2 PHO: Krystalizace - náhrada stávajících výplní z makrolonu Kompresorovna cukrovaru - osazení tlumiče hluku na přívodní žaluzii Obvodový plášť varny - severní strana k vertikálům - zvýšení stávající neprůzvučnosti stavebních prvků (oprava rozbitých výplní) Opatření na západní straně kotelny (směrem do náměstí): Dveře do kotelny na západní straně - výměna za protihlukové dveře s požadovaným útlumem min. 35 db - dbát na důsledné zavírání těchto dveří IO4-1.9 PHO: Kotelna - chladicí mikrověž na střeše: instalace FM - izolace vyústku expandéru na východní stěně kotelny za komínem - odvzdušnění napájecího kotle na střeše kotelny - nový účinný kryt - výduchy na střeše: hala TG8-2x tlumič hala TG6-1x tlumič V imisním bodě se významně uplatňuje skrápěcí komín sušárny Kotel K5 - odstranit (izolovat) netěsnosti na fasádě v místě prostupu potrubí pro hlavní uzávěr zemního plynu a bioplynu ve výšce 1.3 m nad zemí (L wa = 72.7 db) Zakázka AB08-15 Strana 13 (celkem 16)

14 IO5-1.9 IO6-2.0 L1-0.7 PHO: Surovárna - zakrytování uzlu potrubí spádového síta na DŠ pro lihovar Surovárna - provedený kryt na uzlu potrubí spádového síta je třeba doplnit o hmotné dno (např. plný plech tl. 5 mm), který zamezí šíření hluku z krytu spodní otevřenou částí, zároveň izolovat související potrubí - kolena - pod pororošty. Dno krytu vykazuje akustický výkon L wa = 97.7 db. L2-1.4 PHO: Lihovar - chladicí mikrověže: instalace tlumiče na výduchu ventilátoru, 1 ks V imisních bodech IO5, IO6 dochází ke kumulaci zdrojů příslušejících k technologii praní řepy a novému komínu sušárny. V bodě IO5, L1, L2 se uplatňují mikrověže lihovaru. Vápenka - opatření na nakládce vápence a koksu Lihovar - pokračovat v odhlučnění mikrověží Z rozboru příspěvků jednotlivých zdrojů, resp. skupin zdrojů hluku vyplývá, že pro další snižování hluku u obytné zástavby reprezentované imisními body IO1, IO8, IO5, IO6 a IO7 bude nutné uvažovat o komplexnějším zakrytování prací linky, zejména hřeblových praček. Z přijatého harmonogramu protihlukových opatření lze doporučit k dalšímu řešení následující opatření: - úpravy na střešním plášti varny včetně vhodného řešení přívodu vzduchu do vnitřních prostor varny (dle projektu) - zakrytování pohonů dopravníků nad řízkolisy, přičemž je vhodné současně zvážit možnost zakrytování celých dopravníků mezi surovárnou, řízkolisy a extraktorem RT96 - úpravy na ventilaci kotelny - stavební část s kotli K3, K4 (přístavba). Pro konkrétní opatření vybraná managementem závodu k realizaci lze pomocí vytvořeného výpočtového modelu vyčíslit účinek konkrétních opatření na snížení hluku v jednotlivých imisních bodech. Zakázka AB08-15 Strana 14 (celkem 16)

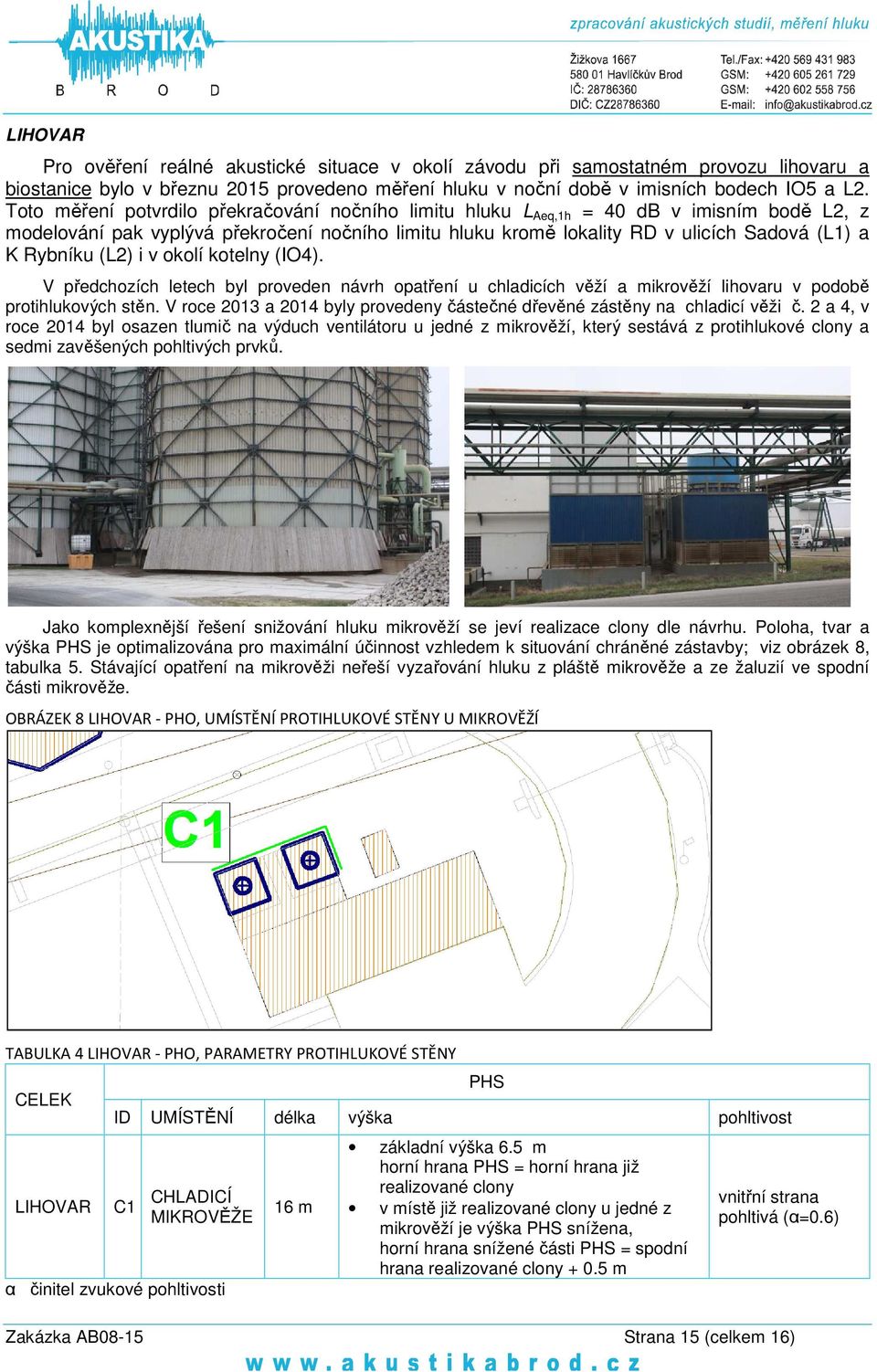

15 LIHOVAR Pro ověření reálné akustické situace v okolí závodu při samostatném provozu lihovaru a biostanice bylo v březnu 2015 provedeno měření hluku v noční době v imisních bodech IO5 a L2. Toto měření potvrdilo překračování nočního limitu hluku L Aeq,1h = 40 db v imisním bodě L2, z modelování pak vyplývá překročení nočního limitu hluku kromě lokality RD v ulicích Sadová (L1) a K Rybníku (L2) i v okolí kotelny (IO4). V předchozích letech byl proveden návrh opatření u chladicích věží a mikrověží lihovaru v podobě protihlukových stěn. V roce 2013 a 2014 byly provedeny částečné dřevěné zástěny na chladicí věži č. 2 a 4, v roce 2014 byl osazen tlumič na výduch ventilátoru u jedné z mikrověží, který sestává z protihlukové clony a sedmi zavěšených pohltivých prvků. Jako komplexnější řešení snižování hluku mikrověží se jeví realizace clony dle návrhu. Poloha, tvar a výška PHS je optimalizována pro maximální účinnost vzhledem k situování chráněné zástavby; viz obrázek 8, tabulka 5. Stávající opatření na mikrověži neřeší vyzařování hluku z pláště mikrověže a ze žaluzií ve spodní části mikrověže. OBRÁZEK 8 LIHOVAR - PHO, UMÍSTĚNÍ PROTIHLUKOVÉ STĚNY U MIKROVĚŽÍ TABULKA 4 LIHOVAR - PHO, PARAMETRY PROTIHLUKOVÉ STĚNY CELEK LIHOVAR Zakázka AB08-15 Strana 15 (celkem 16) PHS ID UMÍSTĚNÍ délka výška pohltivost C1 CHLADICÍ MIKROVĚŽE α činitel zvukové pohltivosti 16 m základní výška 6.5 m horní hrana PHS = horní hrana již realizované clony v místě již realizované clony u jedné z mikrověží je výška PHS snížena, horní hrana snížené části PHS = spodní hrana realizované clony m vnitřní strana pohltivá (α=0.6)

16 Přílohy PŘÍLOHA I PŘÍLOHA II PŘÍLOHA III PŘÍLOHA IV Zdroje hluku Tabulky příspěvků k celkové hladině akustického tlaku L Aeq,T v imisních bodech PROVOZ CUKROVARU A LIHOVARU VČETNĚ BIOSTANICE Hluková pásma ve výšce 3 m nad terénem, krok 5 db PROVOZ LIHOVARU A BIOSTANICE Hluková pásma ve výšce 3 m nad terénem, krok 5 db Použitá měřicí technika: 1. Ruční analyzátor zvuku Brüel & Kjær 2250 v. č , Ověřovací list č OL , platnost do , SW pro záznam zvuku Brüel & Kjær BZ Měřicí mikrofon Brüel & Kjær 4189 v. č , Ověřovací list č OL , platnost do Akustický kalibrátor Brüel & Kjær 4231 v. č , Kalibrační list č KL , platnost kalibrace do Kryt proti větru Brüel&Kjær UA Mikrofonní kabel 10 m 6. Stativ kovový (max. výška 7.8 m) 7. Anemometr Testo typ 4500 v. č s vrtulkovou sondou 16 mm typ , Kalibrační list č. 1567/11 ze dne , platnost kalibrace do Digitální záznamový termohygrobarometr Comet Commeter D4141 v. č s externí sondou D4141 v. č Kalibrační list č. 7080F/11 (teplota, relativní vlhkost) ze dne , platnost kalibrace do Kalibrační list č. 2218/11 (tlak) ze dne , platnost kalibrace do Laserový dálkoměr HILTI PD42 v. č , Kalibrační list č /2011 ze dne , platnost kalibrace do Podklady pro zpracování 1. Protokol č. Z35-14 Stanovení hodnot hluku z provozu Cukrovaru a lihovaru Tereos TTD, a. s. v Dobrovici, Akustika Brod s.r.o., Protokol č. Z01-15 Stanovení hodnot hluku z provozu Lihovaru a biostanice Tereos TTD, a. s. v Dobrovici, Akustika Brod s.r.o., AB08-14 Hluk z provozu Cukrovaru TTD, a.s. v Dobrovici - hluková mapa závodu, Akustika Brod s.r.o., leden 2014 únor Nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací 5. Zákon č. 258/2000 Sb. v platném znění, o ochraně veřejného zdraví a o změně některých souvisejících zákonů 6. Kaňka, J.: Akustika stavebních objektů, ERA, Manuál výpočetního programu CadnaA ver. 4.5 Zakázka AB08-15 Strana 16 (celkem 16)
