1 MEDTRONIC CARELINK 2090 Programátor Referenční příručka

2

3 MEDTRONIC CARELINK 2090 Referenční příručka Příručka pro nastavení a používání programátoru Medtronic CareLink 2090

4 Následující seznam uvádí ochranné známky nebo registrované ochranné známky společnosti Medtronic v USA a případně v jiných zemích. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků. CareLink, Jewel, Marker Channel, Medtronic, Medtronic CareLink, Paceart, RemoteView, Reveal, SessionSync, Vitatron

5 Obsah 1 Úvod k programátoru Značka shody CE Vysvětlení symbolů na obalu a na výrobku Informace o příručce Popis a zamýšlené použití Varování Zvláštní upozornění Prohlášení o shodě Shoda s předpisy Funkce programátoru Bezpečnostní funkce programátoru Požadavky na software Získání technických příruček Nastavení programátoru Součásti systému Základní nastavení Připojení periferních zařízení Použití externích tiskáren Vložení papíru do tiskárny Tlačítka tiskárny Odtržení výtisku Docházející papír Konfigurace programátoru Funkce displeje Informace o panelu nástrojů mezi kontrolami pacienta Změna nastavení jazyka Zobrazení a aktualizace informací o místě používání programátoru a o hardwaru Úpravy času a data programátoru Výběr zvukových tónů Referenční příručka 5

6 3.7 Kontrola verze softwaru Výběr dalšího softwaru Odstranění jiných softwarových aplikací Zlepšení detekce stimulačních artefaktů Možnost spuštění ukázek Aktualizace softwaru programátoru pomocí sítě Software Distribution Network Síť Software Distribution Network Připojení k síti SDN pomocí vytáčeného připojení Připojení k síti SDN pomocí síťového připojení Kontrola pacienta Příprava na kontrolu pacienta Zahájení kontroly pacienta Nouzové tlačítko pro funkci v režimu VVI Ukončení kontroly pacienta Uložení součástí Správa údajů o kontrole a zpráv Údaje o kontrole Zprávy Ukládání do souboru PDF Ukládání na disketu Ukládání na jednotku USB Zobrazení zpráv uložených na paměťová média Nastavení intervalu pro odstranění zpráv Řízení ochrany údajů o pacientovi Ručně řízený reset přístrojů Vitatron Princip funkce programátoru RemoteView Informace o funkci RemoteView Stavová ikona funkce RemoteView Použití funkce RemoteView Ochrana dat Referenční příručka

7 8 Funkce SessionSync (volitelná) Informace o funkci SessionSync Konfigurace SessionSync Aktivace a deaktivace funkce SessionSync Stavová ikona funkce SessionSync Použití automatické funkce SessionSync Použití ruční funkce SessionSync u podporovaných přístrojů Popis chybových hlášení funkce SessionSync Zobrazení stavové obrazovky funkce SessionSync Aktualizace stavu funkce SessionSync Test síťového připojení pro funkci SessionSync Údržba programátoru Čištění součástí systému Sterilizace programovací hlavice, kabelu EKG a svodů Výměna karty PC Specifikace programátoru Zvláštní upozornění Omezená záruka společnosti Medtronic A Pracovní plocha NayaMed A.1 Úvod k pracovní ploše NayaMed Rejstřík Referenční příručka 7

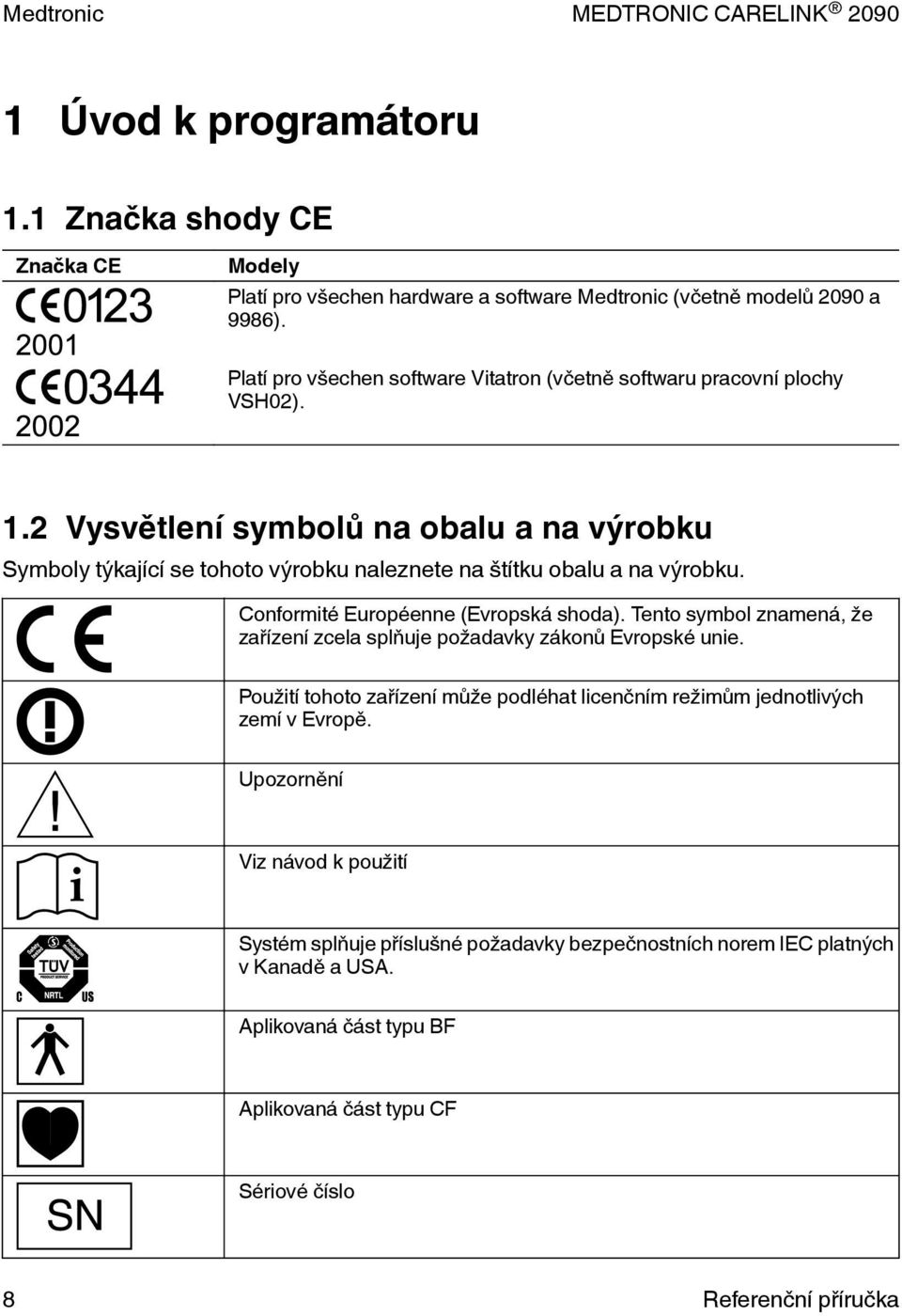

8 1 Úvod k programátoru 1.1 Značka shody CE Značka CE Modely Platí pro všechen hardware a software Medtronic (včetně modelů 2090 a 9986). Platí pro všechen software Vitatron (včetně softwaru pracovní plochy VSH02). 1.2 Vysvětlení symbolů na obalu a na výrobku Symboly týkající se tohoto výrobku naleznete na štítku obalu a na výrobku. Conformité Européenne (Evropská shoda). Tento symbol znamená, že zařízení zcela splňuje požadavky zákonů Evropské unie. Použití tohoto zařízení může podléhat licenčním režimům jednotlivých zemí v Evropě. Upozornění Viz návod k použití Systém splňuje příslušné požadavky bezpečnostních norem IEC platných v Kanadě a USA. Aplikovaná část typu BF Aplikovaná část typu CF Sériové číslo 8 Referenční příručka

9 Mezní hodnoty teploty Pouze pro uživatele z USA Vypnuto Zapnuto Podpora bezdrátové komunikace Tento výrobek nelikvidujte jako netříděný komunální odpad. Výrobek zlikvidujte v souladu s místními předpisy. Pokyny ke správnému způsobu likvidace tohoto výrobku naleznete na adrese RF vysílač Upozornění: Silný magnet Výrobek plně vyhovuje normám pro radiokomunikační produkty stanoveným úřadem ACMA (Australian Communications and Media Authority) a New Zealand Ministry of Economic Development Radio Spectrum Management (Ministerstvo pro ekonomický rozvoj na Novém Zélandu, Řízení radiového spektra). Monitor VGA Baterie Disketa Port síťového připojení Referenční příručka 9

10 Port USB Slot pro kartu PCMCIA Port pro mikrofon Port pro sluchátka Autorizovaný zástupce v Evropském společenství Střídavý proud Datum výroby Výrobce Číslo pro novou objednávku Číslo šarže Mezní hodnota vlhkosti Obsah balení Programátor, nainstalovaný software Průvodní dokumentace 10 Referenční příručka

11 Příslušenství Nebezpečné při vyšetření magnetickou rezonancí (MR) Sériové číslo softwaru Komponenta certifikována podle UL Čínská směrnice RoHS Upozornění: Podle federálních zákonů USA je výdej tohoto zařízení vázán na lékařský předpis Tento výrobek splňuje požadavky Kanady a USA týkající se bezpečnostních norem UL 1.3 Informace o příručce V této příručce jsou popsány vlastnosti a funkce programátoru Medtronic CareLink 2090 (dále označovaný jako programátor ). Poznámka: Ukázky obrazovek v této příručce slouží pouze jako reference. Obsah a prezentace se mohou lišit v závislosti na výběrech provedených uživatelem, na pracovní ploše a na typu načítaného přístroje. Referenční příručka 11

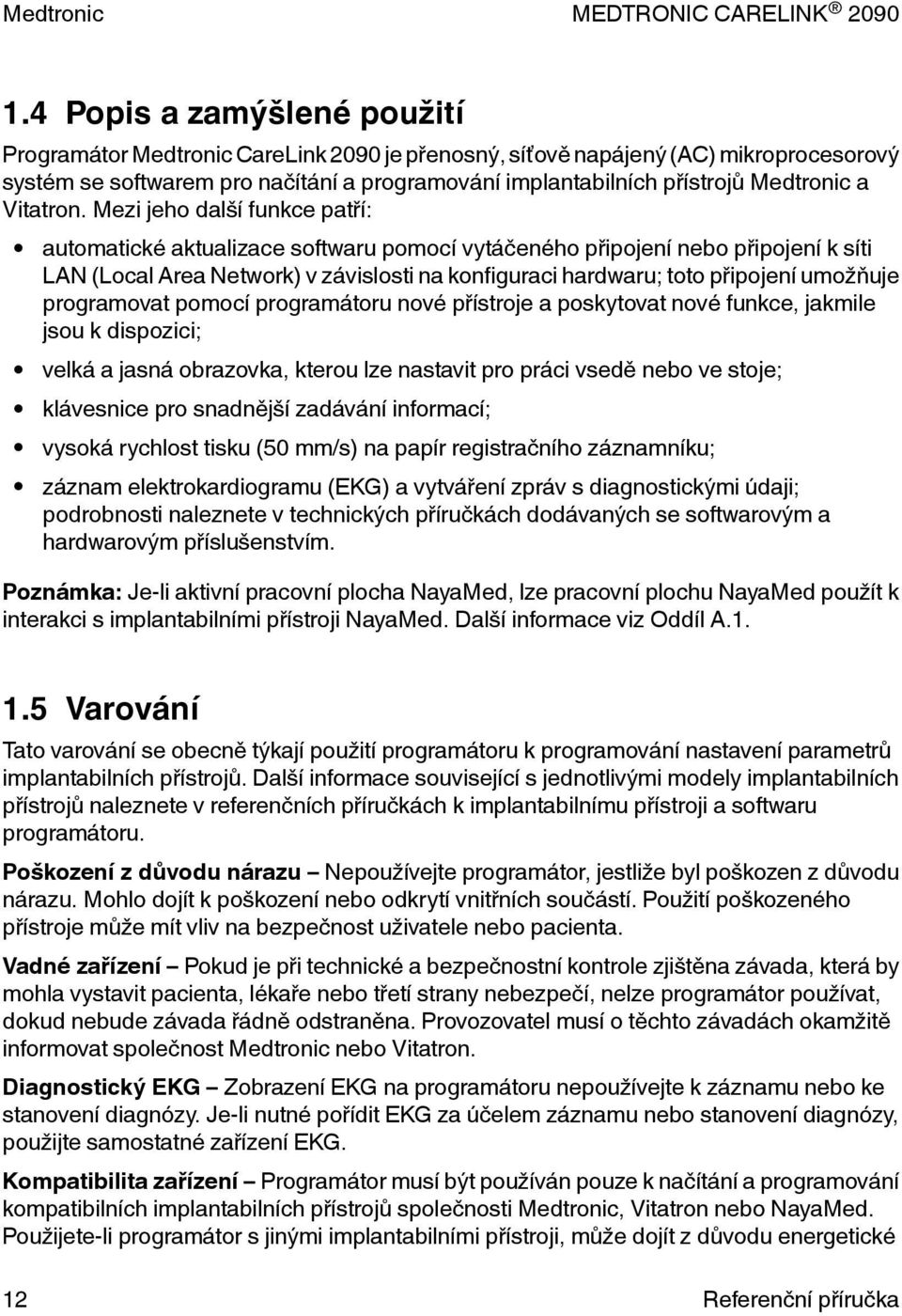

12 1.4 Popis a zamýšlené použití Programátor Medtronic CareLink 2090 je přenosný, síťově napájený (AC) mikroprocesorový systém se softwarem pro načítání a programování implantabilních přístrojů Medtronic a Vitatron. Mezi jeho další funkce patří: automatické aktualizace softwaru pomocí vytáčeného připojení nebo připojení k síti LAN (Local Area Network) v závislosti na konfiguraci hardwaru; toto připojení umožňuje programovat pomocí programátoru nové přístroje a poskytovat nové funkce, jakmile jsou k dispozici; velká a jasná obrazovka, kterou lze nastavit pro práci vsedě nebo ve stoje; klávesnice pro snadnější zadávání informací; vysoká rychlost tisku (50 mm/s) na papír registračního záznamníku; záznam elektrokardiogramu (EKG) a vytváření zpráv s diagnostickými údaji; podrobnosti naleznete v technických příručkách dodávaných se softwarovým a hardwarovým příslušenstvím. Poznámka: Je-li aktivní pracovní plocha NayaMed, lze pracovní plochu NayaMed použít k interakci s implantabilními přístroji NayaMed. Další informace viz Oddíl A Varování Tato varování se obecně týkají použití programátoru k programování nastavení parametrů implantabilních přístrojů. Další informace související s jednotlivými modely implantabilních přístrojů naleznete v referenčních příručkách k implantabilnímu přístroji a softwaru programátoru. Poškození z důvodu nárazu Nepoužívejte programátor, jestliže byl poškozen z důvodu nárazu. Mohlo dojít k poškození nebo odkrytí vnitřních součástí. Použití poškozeného přístroje může mít vliv na bezpečnost uživatele nebo pacienta. Vadné zařízení Pokud je při technické a bezpečnostní kontrole zjištěna závada, která by mohla vystavit pacienta, lékaře nebo třetí strany nebezpečí, nelze programátor používat, dokud nebude závada řádně odstraněna. Provozovatel musí o těchto závadách okamžitě informovat společnost Medtronic nebo Vitatron. Diagnostický EKG Zobrazení EKG na programátoru nepoužívejte k záznamu nebo ke stanovení diagnózy. Je-li nutné pořídit EKG za účelem záznamu nebo stanovení diagnózy, použijte samostatné zařízení EKG. Kompatibilita zařízení Programátor musí být používán pouze k načítání a programování kompatibilních implantabilních přístrojů společnosti Medtronic, Vitatron nebo NayaMed. Použijete-li programátor s jinými implantabilními přístroji, může dojít z důvodu energetické 12 Referenční příručka

13 vazby k přímé stimulaci. Programátor není kompatibilní s programovatelnými přístroji jiných výrobců. Hořlavá směs anestetik Programátor není vhodný pro použití v přítomnosti hořlavé směsi anestetik. Důležitost referenční dokumentace Programování implantabilního přístroje je nutné provádět teprve po pečlivém prostudování referenční příručky k danému implantabilnímu přístroji a důkladném stanovení hodnot parametrů podle stavu pacienta a použitého stimulačního systému. Referenční příručka k implantabilnímu přístroji obsahuje úplný popis činnosti implantabilního přístroje a důležité informace, jako jsou například indikace k použití, kontraindikace, varování a zvláštní upozornění. Pokyny obsažené v této referenční příručce a v referenční příručce dodávané se softwarem programátoru se omezují na postupy týkající se nastavení programátoru a výběru správných možností pro naprogramování požadované funkce. Nesprávné použití programátoru může vést k chybnému nebo neúmyslnému naprogramování a nesprávné činnosti telemetrické funkce a funkce měření. Vnitřní elektrody Nepřipojujte programátor k interním vodičům či elektrodám v těle. Použití programátoru je z lékařského hlediska bezpečné pouze při připojení k povrchovým elektrodám. Nebezpečné při vyšetření magnetickou rezonancí (MR) Programátor je nebezpečný při vyšetření magnetickou rezonancí. Nepřinášejte programátor do zóny 4 (místnost s magnetem), jak je definováno Americkou radiologickou fakultou (American College of Radiology). Funkce měření Programátor je rovněž určen k detekci a měření srdeční frekvence, AV intervalu, šířky impulzu a artefaktů implantabilního přístroje. Přístroj provádí tato digitální měření pomocí doplňkových kožních elektrod. Společnosti Medtronic a Vitatron neposkytují žádné záruky týkající se účinnosti programátoru použitého lékařem jako diagnostický nástroj. Úpravy zařízení Neprovádějte žádné úpravy tohoto zařízení. Úpravy mohou snížit účinnost systému a negativně ovlivnit bezpečnost uživatele nebo pacienta. Omezení telekomunikačního napětí Při použití modemu nebo kombinované karty se ujistěte, že telekomunikační napětí nepřekročí 125 V. Nadměrné napětí může programátor poškodit. 1.6 Zvláštní upozornění Používání monitoru VGA Z důvodu zajištění ochrany před rušením nebo nárazovým/svodovým proudem musí použití sekundárního monitoru VGA splňovat platnou bezpečnostní normu, například UL nebo IEC Za bezpečnost konečného zdravotnického elektrického systému je zodpovědný uživatel. Referenční příručka 13

14 Integrita kabelu EKG Pokud se kabel EKG zdá být při otevření balení poškozen, nepoužívejte jej. Kontaktujte místního zástupce společnosti Medtronic nebo Vitatron. Opatrnost při manipulaci s drátem kabelu EKG Při odpojování kabelu netahejte za izolovaný drát kabelu. Při vystavení izolovaného drátu kabelu pnutí může dojít k poškození kabelu. Elektrokauterizace / externí defibrilace Neumisťujte programovací hlavici nad implantovaný přístroj během elektrokauterizačních či externích defibrilačních výkonů. Neponořujte Dávejte pozor, aby nedošlo k vniknutí tekutiny do programátoru a programovací hlavice. Neponořujte programátor ani jakékoli příslušenství do tekutiny a k jejich čištění nepoužívejte aromatické nebo chlorované uhlovodíky. Sterilizace v autoklávu Nesterilizujte programovací hlavici, kabel EKG ani svody v autoklávu. Elektromagnetická interference (EMI) U programovací hlavice byla testována shoda s průmyslovými a zdravotnickými předpisy pro elektromagnetickou interferenci (EMI). Jakékoli použití mimo prostředí pacienta může vést k nesprávné funkci programovací hlavice. Radiofrekvenční (RF) interference Činnost programátoru mohou rušit přenosná a mobilní radiofrekvenční (RF) komunikační zařízení. Ačkoli byl tento systém schválen, není možné zaručit, že nebude přijímat interference nebo že určité přenosy z tohoto systému nezpůsobí interferenci. Poškozené zařízení Pokud je kryt programátoru prasklý nebo je poškozen některý z konektorů, kontaktujte zástupce společnosti Medtronic nebo Vitatron. V případě poškození izolace síťové šňůry nebo kabelů příslušenství či poškození zásuvky ve zdi nebo na přístroji poškozenou část vyměňte a zlikvidujte ji v souladu s místními předpisy nebo ji vraťte společnosti Medtronic. Kvalita elektrod Použitím vysoce kvalitních elektrod stříbro/chlorid stříbrný (Ag/AgCl) lze minimalizovat výskyt malého stejnosměrného napětí, které může blokovat signál EKG. Elektrody musí být nové a ze stejného balení. Kůži pacienta je nutné připravit podle pokynů dodaných s elektrodami. Zabraňte škodám způsobeným programovací hlavicí Programovací hlavice nesmí být umístěna v blízkosti přístrojů nebo materiálů, které by mohlo magnetické pole poškodit (včetně magnetických médií, hodinek a jiných elektrických přístrojů). Štítky a informace na výrobku a na obalu Pokud je patrné, že na výrobku nebo na obalu chybí štítky či informace, kontaktujte místního zástupce společnosti Medtronic na adrese a telefonním čísle, které jsou uvedeny na zadní straně obalu tohoto dokumentu. 14 Referenční příručka

15 1.6.1 Zvláštní upozornění související s prostředím Pokud chcete zajistit efektivní a bezpečné fungování přístroje, dávejte při jeho použití pozor, aby nedošlo k poškození programátoru v důsledku vlivů okolního prostředí, které by mohly poškodit jeho funkci. Díky péči, která je přístroji věnována během konstrukce a výroby, je minimalizována možnost poškození při jeho normálním používání. Elektronické přístroje jsou však citlivé na mnoho nepříznivých vlivů okolního prostředí včetně, ale neomezeno na následující příklady. Přístroj je určen k použití ve vnitřním prostředí nemocnice či zdravotnického zařízení. Přístroj by neměl upadnout a neměli byste s ním zacházet způsobem vedoucím k jeho mechanickému poškození. Mohlo by dojít k narušení funkčnosti přístroje. I v případě, že bezprostředně po pádu přístroj pracuje, mohlo dojít k jeho funkčnímu poškození, které se může projevit až po určitém čase. Přístroj by neměl přijít do styku s tekutinami. Přestože byl přístroj zkonstruován a vyroben tak, aby byla minimalizována možnost propouštění tekutiny, může dojít k vniknutí tekutiny do přístroje a následnému narušení jeho funkčnosti. Na programátor může mít vliv elektrostatický výboj (ESD). V prostředí s možností vzniku elektrostatického výboje, například v místnosti s podlahou opatřenou kobercem, je nutné před manipulací s přístrojem vybít náboj shromážděný na vašem těle. Tiskárny a jiné připojené kancelářské přístroje musí být umístěny nejméně 1,5 m (5 stop) od prostředí pacienta. Instalace elektrických lékařských přístrojů, jako je například programátor, vyžaduje z hlediska elektromagnetické kompatibility zvláštní péči. Informace naleznete v přiloženém letáku: Prohlášení o elektromagnetické kompatibilitě. Přístroj neotevírejte. Programátor je vyroben tak, aby minimalizoval rizika vlivu okolního prostředí. Po otevření přístroje by se mohla zvýšit jeho citlivost na vlivy okolního prostředí a pacient nebo uživatel by mohl být vystaven působení nebezpečného napětí nebo proudu. Na správnou činnost přístroje mohou mít vliv prudké změny teploty. Před použitím přístroje vždy nechejte ustálit teplotu v prostředí, ve kterém bude přístroj používán. Na správnou činnost přístroje může mít vliv delší skladování nebo používání přístroje v prostředí s vysokou vlhkostí. V případě podezření, že došlo k poškození přístroje, vraťte přístroj společnosti Medtronic nebo Vitatron, která provede jeho kontrolu a potřebnou opravu. Kromě uvedených příkladů může být správná činnost přístroje v nemocničním prostředí ovlivněna dalšími faktory okolního prostředí. Poškození přístroje vlivem okolního prostředí lze předejít důsledným dodržováním správných zdravotnických postupů. Referenční příručka 15

16 1.7 Prohlášení o shodě Společnost Medtronic prohlašuje, že tento výrobek je ve shodě se základními požadavky směrnice 1999/5/ES o rádiových a telekomunikačních koncových zařízeních a směrnice 90/385/EHS o aktivních implantabilních zdravotnických prostředcích (AIMD). Chcete-li získat další informace, kontaktujte společnost Medtronic nebo Vitatron na telefonních číslech a adresách, které jsou uvedeny na zadní straně obalu. 1.8 Shoda s předpisy Kanadská norma ID:3408D-MICS Provoz podléhá dvěma následujícím podmínkám: (1) toto zařízení nesmí vyvolávat interferenci a (2) musí přijímat jakoukoli interferenci, včetně interference, která může způsobit nežádoucí činnost zařízení. Toto zařízení nesmí způsobovat interferenci se stanicemi využívajícími pásmo 400, ,000 MHz v oblasti meteorologických přístrojů, meteorologických satelitů nebo satelitů pro dálkový průzkum Země a musí přijímat jakoukoli interferenci, včetně interference, která může způsobit jeho nežádoucí fungování Austrálie / Nový Zéland Zařízení plně odpovídá normám řízení radiového spektra úřadu ACMA (Australian Communications and Media Authority) a ministerstva pro ekonomický rozvoj na Novém Zélandu. Symbol zaškrtnutého C znamená, že výrobek odpovídá příslušné normě pro elektromagnetickou kompatibilitu/radiová zařízení pro radiokomunikační produkty Federální komunikační komise USA (FCC) FCC ID:LF5MICS (pro programátor) FCC ID:LF59767 (pro programovací hlavici) 16 Referenční příručka

17 1.8.4 Následující ustanovení platí pro nízkofrekvenční komunikační systém v přístroji: Toto zařízení splňuje předpisy FCC, část 15. Provoz podléhá dvěma následujícím podmínkám: (1) toto zařízení nesmí vyvolávat škodlivou interferenci a (2) musí přijímat jakoukoli obdrženou interferenci, včetně interference, která může způsobit nežádoucí činnost. Upozorňujeme uživatele, že jakékoli změny nebo úpravy, které nejsou výslovně schváleny stranou zodpovědnou za shodu, mohou vést ke ztrátě oprávnění uživatele zařízení používat Následující ustanovení platí pro UHF komunikační systém v přístroji: Vysílač je schválen v souladu s předpisy pro radiokomunikační funkce se zdravotnickými prostředky (část 95 předpisů CFR 47) a nezpůsobuje škodlivé rušení stanic vysílajících v pásmu 400,150 až 406,000 MHz v oblasti meteorologických přístrojů (tj. vysílače a přijímače používané pro přenos meteorologických údajů), meteorologických satelitů nebo satelitů pro dálkový průzkum Země a musí přijímat interferenci, která může být těmito přístroji způsobena a která může způsobit jeho nežádoucí fungování. Tento vysílač smí být používán pouze v souladu s předpisy FCC, které řídí radiovou komunikaci se zdravotnickými prostředky. Použití analogové a digitální hlasové komunikace je zakázáno. Ačkoli byl tento vysílač schválen komisí FCC (Federal Communications Commission), není možné zaručit, že nebude přijímat interference nebo že určité vysílání z tohoto vysílače nezpůsobí interferenci. 1.9 Funkce programátoru V následujícím seznamu jsou shrnuty některé funkce programátoru. Konkrétní funkce závisí na programovaném nebo monitorovaném modelu implantabilního přístroje a nainstalovaném softwaru Funkce programování: trvalé a dočasné úpravy hodnot parametrů, výběr nominálních hodnot parametrů stanovených společností Medtronic, Vitatron nebo uživatelem, nouzová tlačítka pro stimulaci v režimu VVI. Referenční příručka 17

18 1.9.2 Telemetrické funkce: automatická detekce modelu přístroje a automatické spuštění aplikace v případě, že je programovací hlavice při zapnutí programátoru ve správné poloze; automatické potvrzení naprogramované změny; záznam aktuálně používaných naprogramovaných hodnot parametrů a stavu baterie implantovaného přístroje; záznam měření operačních parametrů implantabilního přístroje v reálném čase, například napětí baterie, výstupní energie atd.; zobrazení a tisk telemetrie Marker Channel (Kanál značek) pro zjednodušení analýzy elektrogramu; zobrazení a tisk síňového a/nebo komorového intrakardiálního elektrogramu pořízeného pomocí elektrod elektrodového systému implantabilního přístroje EKG a další diagnostické funkce: okno EKG zobrazené během programování a obrazovky s telemetrickými údaji poskytují možnost nepřetržitého sledování EKG pacienta; maximalizované zobrazení EKG zahrnující možnost zmrazení a funkci úpravy amplitudy; zobrazení EKG zahrnuje telemetrii Marker Channel (Kanál značek), křivky elektrogramu (EGM) nebo obojí (je-li k dispozici); nepřetržitý záznam více kanálů (například EKG a telemetrie Marker Channel nebo EKG a EGM); funkce testu stimulačního prahu; přímé měření srdeční frekvence, AV intervalu a šířky impulzu; dočasná inhibice implantabilního přístroje; výtisk naprogramovaných a změřených údajů pro trvalý záznam Funkce aktualizace softwaru: Automatické aktualizace softwaru přes síťové připojení v závislosti na konfiguraci hardwaru. Toto připojení umožňuje programovat pomocí programátoru nové přístroje a poskytovat nové funkce, jakmile jsou k dispozici. Aktualizace lze získat od pracovníků společnosti Medtronic. Klinické softwarové aplikace s možností odinstalování softwaru mohou být odebrány pomocí pracovní plochy programátoru. 18 Referenční příručka

19 1.10 Bezpečnostní funkce programátoru V zájmu ochrany dat pacienta a zachování integrity výrobků se síťovým připojením je nutné dodržovat správné zabezpečovací postupy. Programátor má integrované funkce, které usnadňují správu zabezpečení. Tyto funkce se společně se zabezpečovacími postupy nemocnic a zdravotnických zařízení používají k zajištění bezpečného a zabezpečeného provozu programátoru a chrání připojenou síť Jakým způsobem programátor podporuje zabezpečení Veškerý software nainstalovaný v programátoru je schválený společností Medtronic. Do programátoru není možné nainstalovat žádný všeobecně používaný software. Prostřednictvím správy nainstalovaného softwaru se minimalizuje možnost zranitelnosti systému. Interní software, který ovládá programátor, je uzamčený, takže jej nelze měnit. Při každém spuštění programátoru se použije čistá verze nainstalovaného softwaru. Doba, po kterou mohou být v programátoru uloženy údaje o pacientovi, je omezena. Když se údaje o pacientovi z programátoru odstraní, jsou zcela vymazány a nelze je již znovu obnovit. Programátor omezuje způsob komunikace v síti. Programátor při komunikaci v síti používá průmyslově autorizované protokoly pro ověření serverů a šifrování přenášených dat. Otevírají se pouze požadovaná síťová připojení, a ta jsou otevřená pouze v době, kdy se používají. Síťovou komunikaci zahajuje programátor. Neautorizovaný software nemá oprávnění k zahájení komunikace s programátorem. Nepodporovaný hardware, včetně nepodporovaných USB zařízení, programátor ignoruje a přístup na něj není povolen. Společnost Medtronic pokračuje ve spolupráci se svými partnery v analýze vznikajících hrozeb a vyhodnocení jejich možného vlivu na programátor Jak mohou nemocnice a zdravotnická zařízení podpořit zabezpečení programátorů Provádějte řádnou fyzickou kontrolu programátoru. Zachování bezpečného fyzického prostředí brání přístupu k vnitřnímu zařízení programátoru. Programátor připojujte výhradně ke spravovaným a zabezpečeným sítím. Jsou-li k dispozici aktualizace společnosti Medtronic, aktualizujte software programátoru. Referenční příručka 19

20 Jak postupovat v případě podezření na narušení zabezpečení programátoru Pokud se domníváte, že bezpečnost programátoru byla narušena hrozbou, vypněte programátor, odpojte jej od sítě a potom restartujte systém. Pokud programátor nefunguje podle očekávání, přestaňte jej používat. Kontaktujte zástupce společnosti Medtronic nebo Vitatron, který vám sdělí další informace Požadavky na software Programátor vyžaduje k činnosti software od společností Medtronic a Vitatron. Po instalaci zůstává software na pevném disku programátoru. Společnosti Medtronic a Vitatron přidávají prostřednictvím pravidelných aktualizací softwaru další funkce programátoru. Bez instalace příslušného softwaru nebude programátor fungovat správně. Pokud programátor nefunguje správně, zkontrolujte verzi softwaru zavedenou do programátoru a v případě potřeby ji aktualizujte Získání technických příruček Technické příručky společnosti Medtronic, včetně té, kterou právě čtete, jsou k dispozici na webovém serveru emanuals společnosti Medtronic, jehož adresa je uvedena na zadním obalu této příručky. Tento webový server nabízí přístup v reálném čase k nejnovějším verzím technických příruček společnosti Medtronic. Technické příručky lze zobrazit online, stáhnout pro pozdější zobrazení či tisk, nebo je lze na tomto webovém serveru objednat. Všechny technické příručky jsou k dispozici online v angličtině. Většina technických příruček je k dispozici také v dalších jazycích. Na tento server jsou pravidelně přidávány nové technické příručky. Pokud nenajdete požadovanou technickou příručku, kontaktujte zástupce společnosti Medtronic nebo Vitatron. Tištěné verze technických příruček je možné objednat. Více informací naleznete na webovém serveru emanuals. Informace o možnosti získání technických příruček společnosti NayaMed viz Oddíl A Referenční příručka

21 Přístup k webovému serveru emanuals Chcete-li získat přístup k webovému serveru emanuals a vyhledat technické příručky, použijte následující postup: 1. Do prohlížeče zadejte adresu, která je uvedena na zadním obalu této příručky. 2. Vyberte příslušné místo používání a jazyk (pokud je to potřeba). 3. Postupujte podle pokynů pro vyhledání, zobrazení, tisk nebo objednání technických příruček uvedených na webovém serveru emanuals. Referenční příručka 21

22 2 Nastavení programátoru 2.1 Součásti systému Obrázek 1. Součásti programátoru - pohled zepředu 1 Telefonní šňůra (není dodávána) 2 Nouzové tlačítko pro funkci v režimu VVI 3 Konektor pro mikrofon 4 Zobrazovací displej 5 Konektor pro sluchátka 6 Napájecí šňůra 7 Papír do tiskárny 8 Ovládací prvky tiskárny 9 Kryt klávesnice 10 Klávesnice 11 Kryt disketové jednotky a karty PC 12 Referenční příručka 13 Programovací hlavice (objednává se zvlášť) 14 Dotykové pero 15 Elektrodové svody 16 Kabel EKG se zástrčkou 17 Kabel pro síť Ethernet (není dodáván) Poznámka: Lze použít pouze příslušenství schválené výrobcem. 22 Referenční příručka

23 Zobrazovací displej Polohu displeje lze plynule měnit z uzavřené polohy až do téměř horizontální polohy. Možnosti programování lze na obrazovce vybírat pomocí dotykového pera. Nouzové tlačítko pro funkci v režimu VVI Slouží k zajištění bradykardické činnosti v režimu VVI. Konektor pro mikrofon Určen pro budoucí použití. Konektor pro sluchátka Určen pro budoucí použití. Kryt klávesnice Posouvá se dopředu za účelem ochrany klávesnice. Klávesnice Slouží k zadávání informací. Ovládací prvky tiskárny Vyberte rychlost papíru 12,5; 25 nebo 50 mm/s. Pro výběr rychlosti tisku stiskněte tlačítko jedenkrát. Pro zastavení tisku stiskněte tlačítko znovu. Tlačítko Paper Advance (Posun papíru) umožňuje uživateli správně zarovnat papír. Telefonní šňůra Slouží k připojení modemu programátoru ke konektoru pro telefon. Telefonní šňůra musí mít průřez minimálně 26 AWG. (Není dodávána společností Medtronic.) Kabel pro síť Ethernet Používá se k připojení programátoru k síti zdravotnického zařízení. Kabel pro síť Ethernet musí být kategorie 5 nebo vyšší. (Není dodáván společností Medtronic.) Papír do tiskárny Papír pro interní tiskárnu. Programovací hlavice Zajišťuje komunikační propojení mezi programátorem a implantabilním přístrojem pacienta. Součástí programovací hlavice je silný permanentní magnet, radiofrekvenční (RF) vysílač a přijímač a světelné pole. Během programování nebo načítání je nutné držet hlavici nad implantabilním přístrojem. (Objednává se samostatně; není dodávána s programátorem.) Dotykové pero Slouží k výběru možností na zobrazovacím displeji. Předem stanovené možnosti se vybírají přiložením pera na obrazovku. Elektrodové svody / kabel EKG Slouží k připojení programátoru ke kožním elektrodám na pacientovi za účelem záznamu EKG a pro funkce měření vyžadující povrchovou detekci srdečních signálů a signálů implantabilního přístroje. Pět barevně označených svodů slouží k připojení kabelu ke standardním kožním elektrodám na jedno použití, které jsou připevněny na těle pacienta. (Nejsou dodávány společností Medtronic.) Poznámka: Pokud používáte pětisvodový kabel se zástrčkou, můžete zástrčku pro aplikace pětisvodového EKG odstranit. Referenční příručka Referenční příručka k programátoru obsahuje informace o nastavení programátoru a funkcích mezi kontrolami. Referenční příručka 23

24 Kryt disketové jednotky a karty PC Umožňuje přístup k disketové jednotce a kartě PC. Pokud je v programátoru odpovídající hardware, umožňuje také přístup k portu (portům) USB a k integrovanému konektoru sítě Ethernet nebo paralelnímu konektoru. Napájecí šňůra Slouží k připojení programátoru k zásuvce se střídavým napětím. Obrázek 2. Konektory na čelní straně (převrácená klávesnice) 1 Programovací hlavice (označena žlutě) 2 Analogový vstup/výstup (označen zeleně) 3 Kabel elektrokardiogramu (označen černě nebo modře) Programovací hlavice Konektor programovací hlavice je označen žlutě. Analogový vstup/výstup Umožňuje připojit k programátoru externí monitor nebo záznamník. Tento konektor je označen zeleně. Kabel EKG Slouží k připojení kabelu EKG k programátoru. Tento konektor je označen černě nebo modře. Obrázek 3. Pohled zleva 1 Přepínač pro zapnutí/vypnutí 2 Chladicí ventilátor 3 Rozšiřovací slot (zobrazen s nainstalovaným analyzátorem) 4 Tiskárna 24 Referenční příručka

25 Přepínač pro zapnutí/vypnutí Řídí napájení programátoru střídavým proudem. Po vypnutí programátoru počkejte 2 sekundy před jeho opětovným zapnutím. Chladicí ventilátor Vnitřní ventilátor zajišťuje nepřetržité proudění vzduchu, čímž zabraňuje přehřátí vnitřních obvodů. Rozšiřovací slot Umožňuje přidání dalších funkcí, jako je například analyzátor, který je k dispozici jako doplňkové příslušenství. Tiskárna Integrovaná termální tiskárna s možnostmi textového a grafického výstupu. Na základě vybrané funkce umožňuje tiskárna tisknout zprávy s určitými údaji nebo nepřetržitý záznam EKG s doplňující telemetrií Marker Channel (Kanál značek), EGM, případně obojí, jsou-li k dispozici. Obrázek 4. Pohled zprava 1 Kryt disketové jednotky a karty PC 2 Okno pro infračervený přenos Kryt disketové jednotky a karty PC Umožňuje přístup k disketové jednotce a kartě PC. Pokud je v programátoru odpovídající hardware, umožňuje také přístup k portu (portům) USB a k integrovanému konektoru sítě Ethernet nebo paralelnímu konektoru. Okno pro infračervený přenos Určeno pro budoucí použití. Referenční příručka 25

26 Obrázek 5. Otevřený kryt disketové jednotky, s paralelním konektorem, a karty PC 1 Slot pro kartu PC 2 Paralelní konektor 3 Disketová jednotka Obrázek 6. Otevřený kryt disketové jednotky, s USB portem, a karty PC 1 Slot pro kartu PC 2 Disketová jednotka 3 Integrovaný port sítě Ethernet 4 Port USB Slot pro kartu PC Do slotu karty PC lze zapojit různé typy karet PC: kartu modemu, síťovou kartu s kombinací sítě Ethernet a modemu, která je označována jako kombinovaná karta. Tyto karty PC lze použít k připojení k síti Software Distribution Network nebo k připojení programátoru k počítači konzultanta. Varování: Při použití modemu nebo kombinované karty se ujistěte, že telekomunikační napětí nepřekročí 125 V. Nadměrné napětí může programátor poškodit. Paralelní konektor Umožňuje připojit k programátoru tiskárnu. Disketová jednotka Umožňuje vložení naformátované 90 mm diskety kompatibilní se standardem IBM. Integrovaný port sítě Ethernet Umožňuje připojení programátoru k síti Software Distribution Network a k systému pro správu dat Paceart na základě připojení k síti Ethernet. 26 Referenční příručka

27 Port(y) USB Umožňuje instalaci softwaru, aktualizace softwaru a instalace budoucích aplikací přístroje. Port USB lze také použít k připojení tiskárny USB nebo jednotky USB Flash nebo síťového adaptéru USB (kontaktujte servisního zástupce společnosti Medtronic). Obrázek 7. Pohled zezadu (otevřený kryt prostoru pro napájecí šňůru) 1 Port(y) USB 2 Port pro výstup VGA 3 Napájecí šňůra Port pro výstup VGA Umožňuje přenos obrázku z obrazovky programátoru na externí monitor VGA nebo konverzi výstupního signálu do formátu NTSC/PAL pro prezentaci na televizní obrazovce. Napájecí šňůra Slouží k připojení programátoru k zásuvce se střídavým proudem. 2.2 Základní nastavení Před nastavením vyberte pro programátor stabilní umístění, ve kterém nebudou blokovány větrací otvory na pravé a levé straně přístroje. Programátor je napájen pomocí napájecí šňůry, proto je nutné jej umístit v blízkosti zásuvky se střídavým napětím. V této části jsou popsány následující postupy: Nastavení polohy displeje Připojení kabelu EKG Připojení programovací hlavice Připojení napájecího kabelu Připojení telefonní linky Připojení kabelu pro síť Ethernet Zapnutí programátoru Řešení problémů s případnou interferencí Referenční příručka 27

28 2.2.1 Nastavení polohy displeje 1. Zatlačte obě tlačítka na bočních stranách rukojeti. 2. Zvedněte displej. 3. Nastavte pohodlný zorný úhel displeje. 28 Referenční příručka

29 2.2.2 Připojení kabelu EKG 1. Zasuňte kryt klávesnice úplně dozadu. Stiskněte západku a překlopte klávesnici. 2. Zarovnejte šipku na kabelu EKG s červenou tečkou na konektoru EKG. 3. Zasuňte kabel do konektoru tak, aby se černá nebo modrá značka nacházela na pravé straně. 4. Sklopte klávesnici a ujistěte se, že kabel prochází zářezem na pravé nebo levé straně Informace o kabelu EKG Kabel EKG společnosti Medtronic model 2090 EC/ECL a svody slouží k připojení programátoru ke kožním elektrodám za účelem záznamu EKG a pro funkce měření vyžadující povrchovou detekci srdečních signálů a signálů implantabilního přístroje. Kabel EKG je určen k použití s pěti svody. Někteří lékaři však dávají přednost použití pouze čtyř svodů. Při použití čtyř svodů zasuňte konektor hrudního svodu EKG do prostředního portu kabelu EKG. Poznámka: Při nesprávném zasunutí zástrčky kabelu může dojít k poškození konektorových kolíků. Referenční příručka 29

30 Upozornění: Pokud se kabel EKG zdá být při otevření balení poškozen, nepoužívejte jej. Kontaktujte místního zástupce společnosti Medtronic nebo Vitatron. Při odpojování kabelu netahejte za izolovaný drát kabelu. Při vystavení izolovaného drátu kabelu pnutí může dojít k poškození kabelu Připojení programovací hlavice 1. Zasuňte kryt klávesnice úplně dozadu. Stiskněte západku a překlopte klávesnici. 2. Zarovnejte červené tečky na kabelu programovací hlavice a konektoru programovací hlavice. 3. Zasuňte kabel do konektoru programovací hlavice tak, aby se žlutá značka nacházela na levé straně. 4. Sklopte klávesnici a ujistěte se, že kabel prochází zářezem na pravé nebo levé straně. 30 Referenční příručka

31 2.2.5 Připojení napájecího kabelu 1. Stisknutím obou západek otevřete zadní kryt. 2. Zapojte napájecí šňůru do programátoru. 3. Zasuňte napájecí šňůru do zásuvky střídavého napětí. Programátor se automaticky přizpůsobí dostupnému síťovému napájení. 4. Ujistěte se, že síťová šňůra prochází zářezem na levé straně a zavřete kryt Připojení telefonní linky 1. Na pravé straně programátoru najděte kryt disketové jednotky/karty PC a odklopte jej. 2. Připojte telefonní linku ke konektoru RJ-11 na kartě modemu nebo kombinované kartě. (Zobrazena je kombinovaná karta.) Referenční příručka 31

32 3. Druhý konec kabelu telefonní linky připojte ke konektoru pro analogový telefon. 4. Pokud jste kartu vyměnili, restartujte před použitím programátor Připojení kabelu pro síť Ethernet (podle použitého hardwaru) 1. Na pravé straně programátoru najděte kryt disketové jednotky/karty PC a sklopte jej. 2. Připojte kabel sítě Ethernet k integrovanému konektoru sítě Ethernet. 3. Místo použití integrovaného konektoru sítě Ethernet lze kabel pro síť Ethernet alternativně připojit ke konektoru RJ-45 na kombinované kartě. 4. Druhý konec kabelu pro síť Ethernet připojte k síťovému konektoru Zapnutí programátoru 32 Referenční příručka

33 1. Na levé straně programátoru najděte přepínač pro zapnutí/vypnutí 2. Stiskněte horní část přepínače pro zapnutí/vypnutí O zapnutí programátoru Při prvním zapnutí programátoru po provedení některé z následujících změn trvá spuštění 2 minuty: instalace nového jazyka klávesnice, odebrání klávesnice (při předchozím zapnutí programátoru s klávesnicí), přidání klávesnice (při předchozím zapnutí programátoru bez klávesnice), odebrání karty PC (při předchozím zapnutí programátoru s kartou PC), přidání karty PC (při předchozím zapnutí programátoru bez karty PC) Řešení problémů s případnou interferencí Při podezření na škodlivou interferenci mezi programátorem a jinými přístroji doporučujeme provést za účelem vyřešení situace jedno nebo více následujících opatření: změnit orientaci přístrojů nebo jejich umístění; zvětšit vzdálenost mezi přístroji; připojit zařízení k zásuvce v jiném okruhu; požádat o radu společnost Medtronic nebo Vitatron. 2.3 Připojení periferních zařízení Díky konektoru pro analogový vstup/výstup umístěnému pod klávesnicí lze použít samostatný periferní záznamník nebo monitor pro lékařské účely. V případě použití konektoru pro analogový vstup/výstup je nutné použít speciální příslušenství adaptéru (není součástí programátoru). Kontaktujte zástupce společnosti Medtronic nebo Vitatron, který vám sdělí další informace. Signály, které jsou k dispozici na výstupu, závisí na softwarové aplikaci, ale mohou zahrnovat také následující signály: elektrokardiogram (EKG); telemetrie Marker Channel (Kanál značek); elektrogram (EGM); křivky specifické pro příslušný software. Referenční příručka 33

34 Všechna elektronická zařízení připojená k programátoru musí splňovat požadavky normy IEC týkající se elektrické bezpečnosti Umístění konektoru pro periferní zařízení Obrázek 8. Umístění konektoru pro periferní zařízení 1 Zeleně označený konektor pro analogový vstup/výstup (pod klávesnicí) 2.4 Použití externích tiskáren Připojení kompatibilní tiskárny k programátoru umožňuje tisknout celostránkové záznamy s daty kontroly pacienta, když jsou k dispozici. Další informace naleznete v referenční příručce k implantovanému přístroji. V této části je popsán postup připojení tiskárny k programátoru. Všechny tiskárny uvedené v seznamu tohoto softwaru jsou certifikovány podle normy IEC 60950, UL nebo ekvivalentní. K programátoru je možné připojit pouze tiskárny uvedené v tomto softwaru Kompatibilita tiskáren Programátor je kompatibilní s celou řadou tiskáren. K seznamu kompatibilních tiskáren lze získat přístup z obrazovky Print Queue (Tisková fronta). Poznámka: Při programování přístroje Vitatron naleznete informace o tisku v příslušné referenční příručce společnosti Vitatron. 34 Referenční příručka

35 2.4.2 Zobrazení seznamu podporovaných tiskáren Některé přístroje podporují pouze interní tiskárnu programátoru. V těchto případech se během kontroly nezobrazí okno Print Queue (Tisková fronta); zobrazí se z pracovní plochy v době, kdy kontrola neprobíhá. Informace naleznete v referenční příručce k příslušnému přístroji. Následující postup se týká přístrojů podporujících externí tiskárnu. 1. Provádíte-li kontrolu pacienta, klepněte na tlačítko Reports (Zprávy) a potom vyberte položku Print Queue (Tisková fronta). Pokud neprovádíte kontrolu pacienta, klepněte na ikonu Print Queue (Tisková fronta). 2. Na obrazovce Print Queue (Tisková fronta) otevřete klepnutím do pole Printer (Tiskárna) seznam podporovaných tiskáren Požadované součásti Pro připojení tiskárny k programátoru je zapotřebí kabel tiskárny, a to buď kabel USB, nebo kabel paralelního rozhraní. V případě kabelu USB pro tiskárnu musí být na jednom konci konektor USB typu A. Druhý konec kabelu musí umožňovat zapojení do portu USB na tiskárně. V případě tiskárny s paralelním rozhraním musí jeden konec kabelu umožňovat zapojení do portu paralelního rozhraní na tiskárně. Druhý konec kabelu musí být opatřen standardním 25kolíkovým zástrčkovým konektorem typu D Připojení tiskárny Před připojením tiskárny k programátoru ukončete kontrolu pacienta a vypněte programátor. Poznámka: Zvolená metoda připojení závisí na hardwaru programátoru. Referenční příručka 35

36 Připojení k programátoru, který podporuje paralelní tisk i USB tisk Následující postup se týká programátorů s hardwarem, který podporuje paralelní tisk i USB tisk. 1. Vyhledejte správný port pro připojení tiskárny. V případě tiskáren s kabelem USB použijte port USB umístěný v prostoru pro napájecí šňůru programátoru. V případě tiskáren s paralelním rozhraním je port paralelního rozhraní umístěn pod krytem disketové jednotky/karty PC na pravé straně programátoru. Otevřete kryt zatlačením malé západky uprostřed horní části desky. 2. Připojte kabel tiskárny k portu USB nebo paralelnímu konektoru na programátoru. 3. Druhý konec kabelu zapojte do tiskárny. Zapojte napájecí šňůru tiskárny do zásuvky a zapněte tiskárnu. Zkontrolujte, zda je v tiskárně papír. Poznámka: Informace o připojení a provozu tiskárny naleznete v technických informacích dodaných s tiskárnou. 4. Zapněte programátor a klepněte na ikonu Print Queue (Tisková fronta). Poznámka: Z možností zobrazených po klepnutí do pole Printer (Tiskárna) v okně Print Queue (Tisková fronta) vyberte správný ovladač tiskárny. Nyní lze používat programátor s připojenou tiskárnou. 36 Referenční příručka

37 Připojení k programátoru, který podporuje pouze USB tisk Následující postup se týká programátorů s hardwarem, který podporuje pouze USB tisk. 1. Vyhledejte správný port pro připojení tiskárny. Jeden port USB je umístěn pod krytem disketové jednotky/karty PC a dva porty jsou umístěny pod krytem napájecí šňůry na zadní straně programátoru. 2. Připojte kabel tiskárny k portu USB na boční nebo zadní straně programátoru. 3. Druhý konec kabelu zapojte do tiskárny. Zapojte napájecí šňůru tiskárny do zásuvky a zapněte tiskárnu. Ujistěte se, zda je v tiskárně papír. 4. Zapněte programátor a klepněte na ikonu Print Queue (Tisková fronta). Poznámka: Z možností zobrazených po klepnutí do pole Printer (Tiskárna) v okně Print Queue (Tisková fronta) vyberte správný ovladač tiskárny. Nyní lze používat programátor s připojenou tiskárnou. 2.5 Vložení papíru do tiskárny Interní tiskárna vyžaduje speciální termální papír dodávaný v plochém balení. Tento papír lze získat přímo od společnosti Medtronic nebo Vitatron. Jedno balení papíru do tiskárny obsahuje šest jednotlivých balíků papíru. Každý balík obsahuje přibližně 200 perforovaných archů. Referenční příručka 37

38 2.5.1 Postup vložení papíru do tiskárny 1. Stiskněte západku v horní části zásobníku na levé straně programátoru. Vysuňte zásobník. Překlopte držák papíru přes okraj zásobníku a vyjměte zbývající papír. Poznámka: Odstranění zbývajícího papíru je snadnější, jestliže vyjmete zásobník z programátoru. Zatlačte páčku na boční straně zásobníku směrem k přední části programátoru. 2. Sejměte obal z nového balíku papíru do tiskárny, zlikvidujte kartón a odstraňte horní papír. Poznámka: Lesklá strana každého archu papíru se dvěma černými čtverečky musí při vložení papíru do zásobníku směřovat nahoru. Černé čtverečky musí být umístěny směrem k přední straně programátoru. 3. Zasuňte balík papíru do zadní části zásobníku. Překlopte držák papíru přes balík papíru. 4. Přehněte horní arch papíru přes držák papíru. Zasuňte zásobník zpět na příslušné místo. 38 Referenční příručka

39 2.6 Tlačítka tiskárny Následující čtyři tlačítka slouží k ovládání určitých funkcí tiskárny. Obrázek 9. Tlačítka tiskárny 1 50 mm/s 2 25 mm/s 3 12,5 mm/s 4 Posun papíru 50, 25 nebo 12,5 mm/s Pomocí těchto tří tlačítek lze vybrat požadovanou rychlost posunu papíru pro záznam elektrokardiogramu (EKG), telemetrie Marker Channel a elektrogramu (EGM). Po stisknutí tlačítka bude vybrána příslušná rychlost tisku a rozsvítí se kontrolka. Po stisknutí tlačítka s rozsvícenou kontrolkou dojde k zastavení tisku. Vybraná rychlost posunu papíru je vytištěna podél horního okraje grafického záznamu. Při tisku textu není rychlost posunu papíru těmito tlačítky ovlivněna. Posun papíru Po stisknutí tlačítka pro posun papíru bude papír tiskárny posunut k místu další perforace za účelem odtržení. 2.7 Odtržení výtisku Pro odtržení výtisku oddělte pás papíru v místě perforace. Před odtržením výtisku nacházejícího se v tiskárně stiskněte tlačítko pro posun papíru. Papír se posune k místu další perforace. Uchopte výtisk v blízkosti tiskárny a odtrhněte jej. Referenční příručka 39

40 Obrázek 10. Odtržení výtisků 2.8 Docházející papír Když zásoba papíru v zásobníku dochází, zobrazí se na okraji papíru červený proužek. V tomto případě by měl být vložen nový balík papíru, jak je popsáno v předcházející části této kapitoly. Když zásoba papírnu dojde, činnost tiskárny ukončena. Poznámka: Termální papír používaný v programátoru je určen k okamžitému použití. Kvalita termálního papíru se v průběhu času snižuje a dochází k vyblednutí obrazu. Společnosti Medtronic a Vitatron doporučují vytvářet pro účely archivace fotokopie. 40 Referenční příručka

41 3 Konfigurace programátoru 3.1 Funkce displeje Zobrazovací displej programátoru je rozhraní, které zobrazuje text a grafiku. Slouží také jako ovládací panel zobrazující tlačítka a možnosti nabídek, které můžete volit dotykovým perem Funkce a konvence zobrazovacího displeje V této části je uveden přehled funkcí zobrazovacího displeje. Další informace naleznete v referenční příručce k implantovanému přístroji. Obrázek 11 zobrazuje hlavní prvky běžného zobrazovacího displeje před výběrem modelu, po zapnutí programátoru a po ukončení kontroly pacienta. Obrázek 11. Hlavní prvky zobrazovacího displeje 1 Panel úloh 2 Stavový panel 3 Okno monitorování živého přenosu rytmu 4 Panely pro úpravu křivky 5 Podokno s úlohami 6 Ovládací panel 7 Tlačítka 8 Panel nástrojů Referenční příručka 41

42 Zobrazovací displeje společnosti Vitatron se mohou lišit. Další informace naleznete v referenční příručce k implantovanému přístroji. Pokud je k dispozici přepínač Medtronic/Vitatron, klepnutím na něj zobrazíte obrazovku Select Model (Vybrat model) pro přístroje společnosti Vitatron Panel úloh Panel úloh může obsahovat následující ikony/indikátory: Tabulka 1. Ikony/indikátory na panelu úloh Ikona Název Funkce Světelné pole umístění hlavice Ikona SessionSync Indikátor diskety Indikátor USB Ikona funkce RemoteView Svítí zeleně, pokud je úspěšně navázána komunikace mezi programovací hlavicí a přístrojem. Čím více zelených proužků ve světelném poli je rozsvíceno, tím je komunikace kvalitnější. Měly by svítit minimálně dva zelené proužky. Poskytuje informace o stavu připojení a přenosu dat mezi programátorem a systémem pro správu dat. SessionSync je volitelná funkce. Pokud váš přístroj funkci SessionSync nepodporuje, bude ikonu překrývat červený symbol. Další informace viz Oddíl 8.1. Svítí zeleně, pokud je disketová jednotka připravena ukládat zprávy a údaje o pacientech ve formátu PDF. Svítí-li indikátor diskety zeleně, není paměťová jednotka USB Flash dostupná. Svítí zeleně, pokud je jednotka USB Flash připravena ukládat zprávy a údaje o pacientech ve formátu PDF. Svítí-li indikátor USB zeleně, není disketa dostupná. Po připojení jednotky USB Flash nastane krátká prodleva, po níž bude zařízení připraveno k použití. Poskytuje informace o spojení mezi programátorem a vzdáleným systémem. Umožňuje uživateli navázat a ukončit spojení pomocí funkce RemoteView a indikuje, zda je funkce RemoteView k dispozici. Vzhled této ikony se mění podle toho, jaký je stav připojení mezi programátorem a vzdáleným systémem. Další informace viz Oddíl Referenční příručka

43 Tabulka 1. Ikony/indikátory na panelu úloh (pokračování) Ikona Název Funkce Indikátor/volič analyzátoru Indikátor/volič přístroje Slouží k zahájení vyšetření pomocí analyzátoru nebo, pokud přístroj podporuje souběžné spuštění režimů, k přepnutí z režimu kontroly pacienta do režimu vyšetření pomocí analyzátoru. Během vyšetření pomocí analyzátoru svítí okénko indikátoru zeleně. (Další informace o volitelném analyzátoru uvádí Referenční příručka k analyzátoru 2290.) Slouží k zobrazení obrazovky Select Model (Vybrat model) na pracovní ploše programátoru nebo, pokud přístroj podporuje souběžné spuštění režimů, k přepnutí do režimu kontroly z režimu vyšetření pomocí analyzátoru. Během kontroly pacienta svítí okénko indikátoru zeleně Stavový panel Dokud nevyberete model, neobsahuje stavový panel žádné informace. Podrobnější informace o stavovém panelu naleznete v referenční příručce k implantovanému přístroji. Po výběru modelu může stavový panel obsahovat následující informace: aktuální stimulační režim, stav podmínky testování, model přístroje Okno s monitorem živého přenosu rytmu V tomto okně je zobrazen výřez ze zobrazení elektrokardiogramu na celé obrazovce. Obsahuje také stavový panel a panel pro úpravu křivky, pomocí něhož lze měnit zobrazení křivky. Klepnutím na tlačítko se čtverečkem v pravém horním rohu okna nebo klepnutím na tlačítko [Adjust ] (Upravit) můžete toto okno zvětšit na maximální velikost. Po výběru modelu může být k dispozici Marker Channel (Kanál značek) a stopy křivek telemetricky přenášeného elektrogramu. Další informace o monitorování živého přenosu rytmu naleznete v referenční příručce k implantovanému přístroji. Informace o ovládacích prvcích na panelu pro úpravu křivky naleznete v Referenční příručce k analyzátoru Podokno s úlohami Část obrazovky mezi oknem s monitorem živého přenosu rytmu v horní části obrazovky a ovládacím panelem v dolní části obrazovky se mění podle vybrané úlohy nebo funkce. Referenční příručka 43
