3 OBSAH VÍTEJTE V ADVANCE!...5 O TÉTO PŘÍRUČCE...5 PROFESIONÁLNÍ BIM ŘEŠENÍ PRO PROJEKTANTY A KONSTRUKTÉRY... 6 KLÍČOVÉ VLASTNOSTI SADY GRAITEC ADVANCE... 6 KDE NALÉZT INFORMACE... 8 CD s dokumentací... 8 Stránky nápovědy... 8 TECHNICKÁ PODPORA... 9 GRAITEC Advantage... 9 KONTAKTujte technickou podporu... 9 STRUČNÝ PRŮVODCE INSTALACÍ...10 Systémové požadavky...10 Instalace...10 Aktivace softwaru NOVINKY V ADVANCE STEEL Nové přípoje s napínáky Nové přípoje pro vaznice...14 Přípoje mezi ocelovými prvky a betonem V makrech jsou k dispozici uživatelské průřezy Různá vylepšení maker pro schodiště...16 Různá vylepšení makra pro zábradlí...16 Pojmenovávání a skupinování přípojů...16 Vylepšení správce přípojů...18 Předběžná čísla...18 Výpisy na výkres vypočtená pole...20 Dedicated BIM Center ribbon...20 Kompatibilita s REVIT Structure & Architecture Nezávislá CAD platforma Snadná instalace

4 NOVINKY V ADVANCE CONCRETE...22 Výkon a stabilita...22 Více násobných faktorů pro vykladení...22 Vykladení řezu...23 Tabulky výztuže: Přidat/odebrat fiktivní prut...23 Zvýraznění prutů/sítí vykázaných v tabulce...23 Vylepšený export tabulek do excelu...23 NOVINKY V ADVANCE DESIGN Hodnoty redukovaných vnitřních sil na duktilních stěnách pro uživatelské řezy Nové dialogové okno průběhu napětí v průřezu...25 Výpočet momentu setrvačnosti průřezu s trhlinou...27 Posouzení napětí a trhlin se zohledněním reálné výztuže Nové detailní zprávy pro nosníky a sloupy...32 Implementace posouzení dřevěných prvků...33 Národní přílohy k Eurokódům Americké standardy

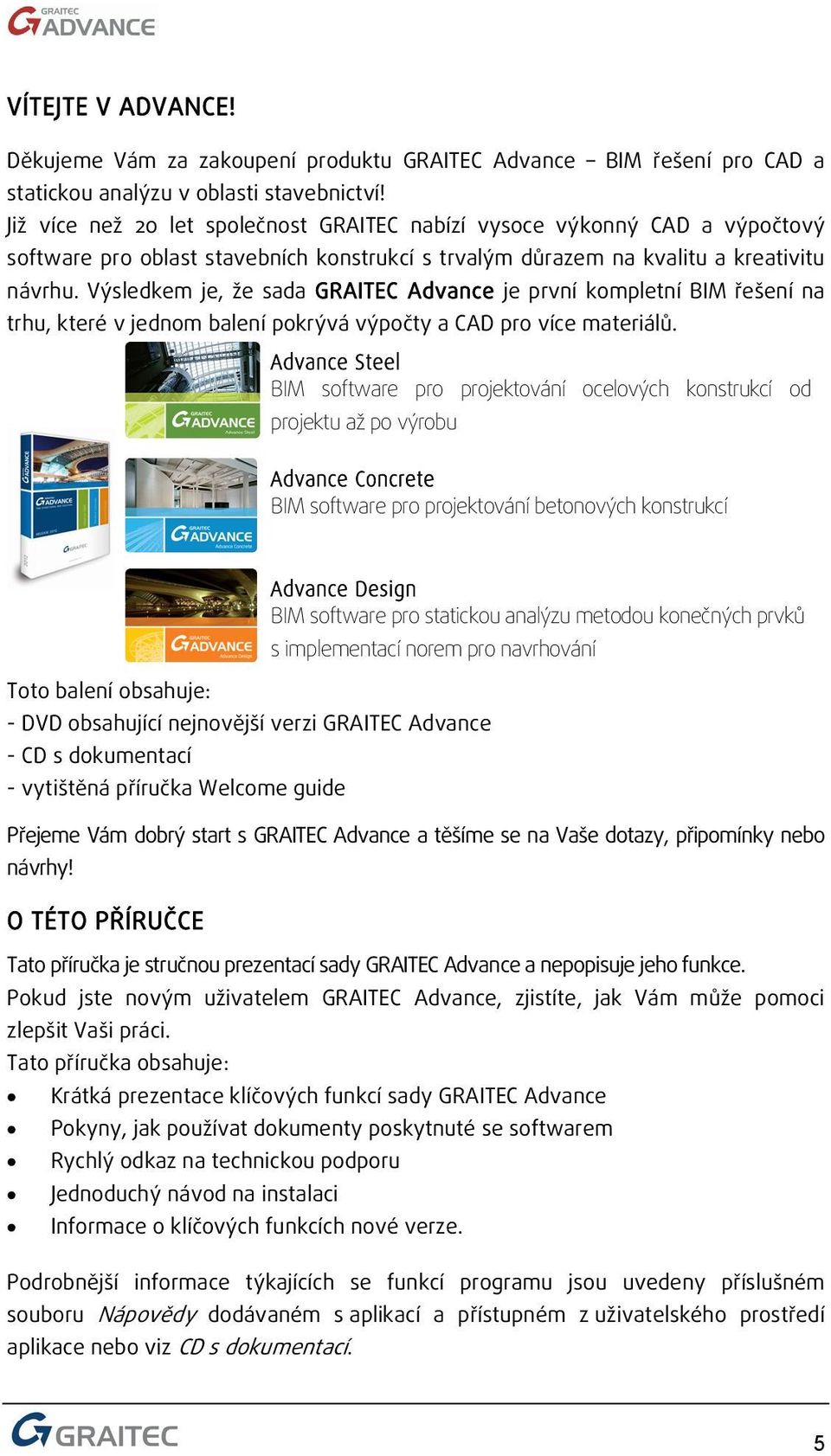

5 VÍTEJTE V ADVANCE! Děkujeme Vám za zakoupení produktu GRAITEC Advance BIM řešení pro CAD a statickou analýzu v oblasti stavebnictví! Již více než 20 let společnost GRAITEC nabízí vysoce výkonný CAD a výpočtový software pro oblast stavebních konstrukcí s trvalým důrazem na kvalitu a kreativitu návrhu. Výsledkem je, že sada GRAITEC Advance je první kompletní BIM řešení na trhu, které v jednom balení pokrývá výpočty a CAD pro více materiálů. Advance Steel BIM software pro projektování ocelových konstrukcí od projektu až po výrobu Advance Concrete BIM software pro projektování betonových konstrukcí Toto balení obsahuje: - DVD obsahující nejnovější verzi GRAITEC Advance - CD s dokumentací - vytištěná příručka Welcome guide Advance Design BIM software pro statickou analýzu metodou konečných prvků s implementací norem pro navrhování Přejeme Vám dobrý start s GRAITEC Advance a těšíme se na Vaše dotazy, připomínky nebo návrhy! O TÉTO PŘÍRUČCE Tato příručka je stručnou prezentací sady GRAITEC Advance a nepopisuje jeho funkce. Pokud jste novým uživatelem GRAITEC Advance, zjistíte, jak Vám může pomoci zlepšit Vaši práci. Tato příručka obsahuje: Krátká prezentace klíčových funkcí sady GRAITEC Advance Pokyny, jak používat dokumenty poskytnuté se softwarem Rychlý odkaz na technickou podporu Jednoduchý návod na instalaci Informace o klíčových funkcích nové verze. Podrobnější informace týkajících se funkcí programu jsou uvedeny příslušném souboru Nápovědy dodávaném s aplikací a přístupném z uživatelského prostředí aplikace nebo viz CD s dokumentací. 5

6 PROFESIONÁLNÍ BIM ŘEŠENÍ PRO PROJEKTANTY A KONSTRUKTÉRY GRAITEC Advance je systém informačního modelu budovy (BIM), který automatizuje celý proces projektování od statického návrhu po vytváření dat a dokumentace pro výrobu. Advance Design komunikuje s aplikacemi Advance Concrete a Advance Steel s cílem zajistit konzistenci a aktuálnost všech dat projektu. Všechny modely vytvářené softwarem GRAITEC mohou být synchronizovány bez ztráty a opakovaného zadávání dat. GRAITEC Advance komunikuje s následujícími aplikacemi a standardy: Autodesk Revit Structure IFC 2.x3 CIS/2 SDNF PSS KLÍČOVÉ VLASTNOSTI SADY GRAITEC ADVANCE Advance Steel Advance Steel je profesionální BIM software pro ocelové konstrukce určený pro automatické vytváření a správu výkresové dokumentace a dat pro výrobu. Advance Steel výrazně zvyšuje produktivitu a kvalitu výkresů, a zároveň snižuje riziko vzniku chyb. Advance Steel urychluje fázi návrhu (jedno- nebo víceuživatelský režim) tím, že nabízí rozsáhlou knihovnu inteligentních objektů, automatické přípoje (spoje) a specifické nástroje pro vytváření standardních konstrukcí, schodišť, zábradlí a různých ocelových konstrukcí. Advance Steel automatizovaně generuje všechny výrobní a sestavné výkresy s inteligentními nástroji pro kótování a popisování všech potřebných pohledů na díly a dílce. 6

7 Advance Concrete Advance Concrete je profesionální BIM software určený pro automatické vytváření a správu výkresů výztuže a dat pro výrobu železobetonových konstrukcí. Advance Concrete výrazně zvyšuje produktivitu a kvalitu výkresů, a zároveň snižuje riziko vzniku chyb. Advance Concrete urychluje fázi návrhu (jedno- nebo víceuživatelský režim) tím, že nabízí rozsáhlou knihovnu prvků konstrukce (nosníky, sloupy, stěny, desky, základy, atd.) a výztuže (pruty, třmínky, sítě, atd.). Generuje všechny konstrukční výkresy pomocí inteligentních nástrojů, které automaticky kótují, popisují a vytvářejí rozvržení výkresu. Advance Design Advance Design je speciálně navržen pro stavební inženýry vyžadují snadno použitelný software pro statickou analýzu metodou konečných prvků, aby mohli optimalizovat své projekty. Advance Design zahrnuje uživatelsky přívětivý modelář konstrukcí, automatické generátory zatížení a kombinací, výkonný řešič metodou konečných prvků (statická a dynamická analýza, časová analýza, nelineární analýza, boulení, velké posuny, atd.), komplexní průvodce pro navrhování betonových a ocelových prvků podle Eurokódů, efektivní generátory výsledků a automatických reportů. Advance Design v případě změn v modelu automaticky aktualizuje všechny reporty, včetně grafických výsledků. 7

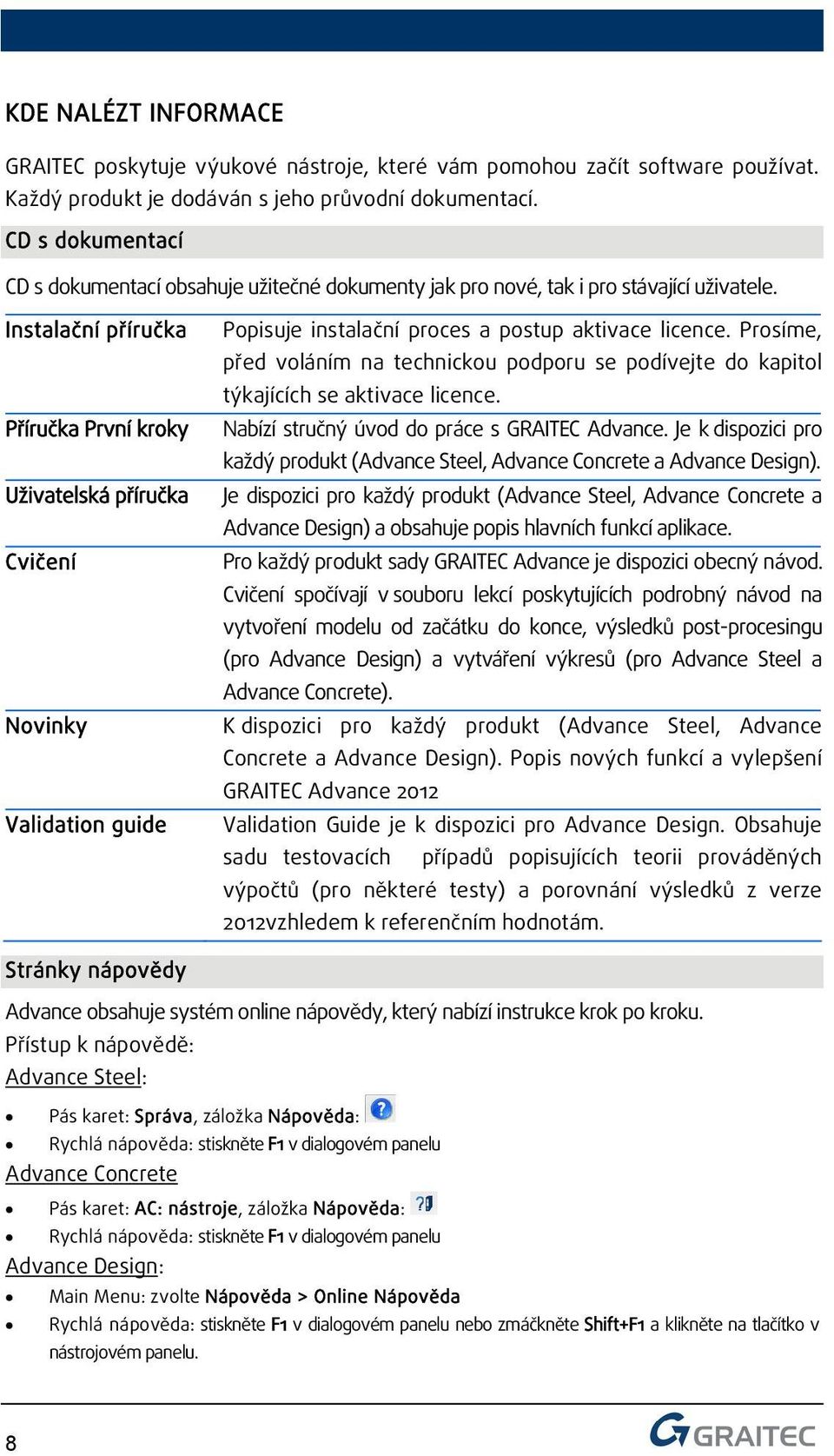

8 KDE NALÉZT INFORMACE GRAITEC poskytuje výukové nástroje, které vám pomohou začít software používat. Každý produkt je dodáván s jeho průvodní dokumentací. CD s dokumentací CD s dokumentací obsahuje užitečné dokumenty jak pro nové, tak i pro stávající uživatele. Instalační příručka Příručka První kroky Uživatelská příručka Cvičení Novinky Validation guide Popisuje instalační proces a postup aktivace licence. Prosíme, před voláním na technickou podporu se podívejte do kapitol týkajících se aktivace licence. Nabízí stručný úvod do práce s GRAITEC Advance. Je k dispozici pro každý produkt (Advance Steel, Advance Concrete a Advance Design). Je dispozici pro každý produkt (Advance Steel, Advance Concrete a Advance Design) a obsahuje popis hlavních funkcí aplikace. Pro každý produkt sady GRAITEC Advance je dispozici obecný návod. Cvičení spočívají v souboru lekcí poskytujících podrobný návod na vytvoření modelu od začátku do konce, výsledků post-procesingu (pro Advance Design) a vytváření výkresů (pro Advance Steel a Advance Concrete). K dispozici pro každý produkt (Advance Steel, Advance Concrete a Advance Design). Popis nových funkcí a vylepšení GRAITEC Advance 2012 Validation Guide je k dispozici pro Advance Design. Obsahuje sadu testovacích případů popisujících teorii prováděných výpočtů (pro některé testy) a porovnání výsledků z verze 2012vzhledem k referenčním hodnotám. Stránky nápovědy Advance obsahuje systém online nápovědy, který nabízí instrukce krok po kroku. Přístup k nápovědě: Advance Steel: Pás karet: Správa, záložka Nápověda: Rychlá nápověda: stiskněte F1 v dialogovém panelu Advance Concrete Pás karet: AC: nástroje, záložka Nápověda: Rychlá nápověda: stiskněte F1 v dialogovém panelu Advance Design: Main Menu: zvolte Nápověda > Online Nápověda Rychlá nápověda: stiskněte F1 v dialogovém panelu nebo zmáčkněte Shift+F1 a klikněte na tlačítko v nástrojovém panelu. 8

9 TECHNICKÁ PODPORA K tomu aby bylo zaručeno optimální využití softwaru, GRAITEC a síť jeho prodejců Vám nabízí GRAITEC Advantage. To Vám nabízí: všechny hlavní aktualizace Advance, technickou podporu, přístup na stránky GRAITEC Advantage, GRAITEC Advantage Webová stránka GRAITEC Advantage nabízí přístup k různým informacím. Přímé stahování aktualizací z internetu Přístup k seznamu často kladených otázek Přístup do diskusního fóra GRAITEC Přístup k e-supportu Pro přihlášení: Navštivte klikněte na GRAITEC Advantage, poté zadejte Login* / Password*. * Vaše jméno a heslo vám bude poskytnuto při předplacení Advance Subscription Programu. Pro více informací kontaktujte Vašeho prodejce. KONTAKTujte technickou podporu Pro všechny předplatitele GRAITEC Advance nabízí GRAITEC technickou podporu centra pro pomoc při každodenním používání softwaru. Než zavoláte technickou podporu, prosíme podívejte se na GRAITEC Advantage seznam často kladených otázek (pomocí vyhledávácího nástroje) a diskusní fórum. pokud jste nenašli potřebné informace, kontaktujte technickou podporu. Než zavoláte, ujistěte se, že máte při ruce sériové číslo (z Certifikátu k licenci / také dostupný v dialogovém panelu O aplikaci ). Technická podpora je poskytována Vaším prodejcem nebo se obraťte na regionálně příslušnou kancelář společnosti GRAITEC se žádostí o příslušné telefonní číslo. Technická podpora v České republice: E-support: helpdesk.abstudio.cz Diskusní fórum: forum.abstudio.cz Část kladené dotazy: 9

10 STRUČNÝ PRŮVODCE INSTALACÍ Nová sada GRAITEC Advance je dodávána na jediném DVD s novým instalačním průvodcem, který umožňuje instalaci kompletního řešení v jednom kroku. Systémové požadavky Pro úspěšnou instalaci Advance musí být splněny určité požadavky. Pro více informací viz Instalační příručka na CD s dokumentací nebo Instalace Ukončete všechny spuštěné programy. Antivirové programy musí být během instalace vypnuté. Během instalace musíte být do Windows přihlášeni jako ADMINISTRATOR, resp. s Administrátorskými právy. Poznámka: Pokud instalujete upgrade AdvanceSteel, tak si prosím nejprve přečtěte kapitolu Migrace z předchozí verze z instalační příručky. Při instalaci postupujte prosím následujícím způsobem: 1. Vložte instalační DVD do DVD mechaniky. Instalační program se automaticky spustí a zobrazí prohlížeč DVD. Pokud je nástroj pro automatické přehrávání na počítači vypnutý a tedy instalace se nespustí automaticky, použijte příkaz Spustit: Z menu Windows vyberte: Start > Spustit. V dialogu Spustit klikněte na Procházet pro vyhledání souboru SetupAdvance.exe na DVD. Zmáčkněte <OK>. Instalace se spustí. 2. Vyberte jazyk instalace a zmáčkněte Instalovat produkty. 3. Na následující obrazovce vyberte Advance Steel a zmáčkněte Další. 10

11 4. Přečtěte si licenční podmínky. Zmáčkněte Souhlasím k odsouhlasení specifikovaných smluvních podmínek a zmáčkněte Další pro pokračování. 5. Na následující obrazovce vyberete jazykovou verzi produktů a instalační cestu. V případě Advance Steelu můžete vybrat komponenty aplikace, které chcete instalovat. 6. Pro spuštění instalace zmáčkněte Instalovat. Spustí se příprava instalace. 7. Zmáčkněte Dokončit pro dokončení procesu. Po instalaci Advance musíte před použitím softwaru aktivovat licenci. Aktivace softwaru Abyste mohli software používat, musíte aktivovat licenci. Jakmile je licence úspěšně aktivována, může být software používán v souladu s licenčními právy. Při prvním spuštění GRAITEC Advance (po instalaci softwaru) Vás průvodce požádá o aktivaci licence. Tato aktivace je založena na sériovém čísle a aktivačním kódu, který Vám poskytne Váš prodejce nebo společnost GRAITEC. Pokud tyto údaje dosud nemáte, prosím kontaktujte Vašeho prodejce nebo společnost GRAITEC. Pokud máte samostatnou licenci, sériové číslo a aktivační kód, internetové připojení, postupujte pro aktivaci softwaru podle následujících bodů: 1. Aktivační proces zahájíte spuštěním Advance. 2. Vyberte Chci aktivovat svoji licenci. 3. Zadejte sériové číslo a aktivační kód. 4. Pokud jste připojení k Internetu, budou tyto informace zpracovány online a Vaše licence bude úspěšně aktivována. 5. Zmáčkněte Dokončit. 11

12 Novinky v Advance Steel NOVINKY V ADVANCE STEEL Advance Steel 2012 má také důležitá vylepšení v několika oblastech: vylepšené uživatelské prostředí, rozšíření aplikace GRAITEC Advance Manager, nové přípoje pro opláštění, nové automatické přípoje, pojmenovávání a skupinování přípojů, vylepšení maker pro schodiště a zábradlí, vylepšení reportů posouzení přípojů, předběžné položkování, vylepšení kusovníků na výkresech, a nezávislou CAD platformu! GRAITEC Advance Manager GRAITEC Advance Manager (GAM) 2012 má několik nových funkcí: Editor tabulek (kde si uživatel může modifikovat tabulky z různých databází Advance Steelu). Správce vlastností objektů, kde je možné nastavit následující položky: materiály, povrchové úpravy, funkce objektů, povrchové úpravy šroubů, uživatelské poznámky, uživatelské texty. Nástroj pro sloučení (umožňující sloučení databází z předchozích verzí Advance Steelu s nově nainstalovaným Advance Steelem 2012). GRAITEC Advance Manager nyní obsahuje všechna výchozí nastavení - defaulty (které byly dříve v Management Tools). Všechny defaulty jsou nyní lépe uspořádány, což poskytuje uživatelsky přístupnější způsob, jak je najít. 12

13 Přípoje Advance Steel 2012 nabízí obrovskou knihovnu nových automatických přípojů a různých vylepšení stávajících přípojů podle místních požadavků. Nové přípoje s napínáky Advance Steel 2012 nabízí nové přípoje s napínáky: ztužidlo s napínákem a styčníkovým plechem ztužidlo s napínákem a přímým sešroubováním Oba přípoje s napínáky jsou dodávány s integrovanými napínáky podle DIN a AISC. 13

14 Novinky v Advance Steel Nové přípoje pro vaznice Advance Steel 2012 nabízí různé přípoje pro připojení vaznic. Tyto nové automatické přípoje nabízejí následující typy spojení mezi vaznicí a podpůrným prvkem: úchytka z plechu úchytka z ohýbaného plechu úchyt z T profilu úchyt z L profilu Tyto nové automatické přípoje fungují s následujícími profily: profily válcované za tepla, profily tenkostěnné, profily ocelové a dřevěné, nosníky přímé, zkružené a polynosníky. Přípoje fungují také s profily a plechy (např. s krycím plechem na vrcholu sloupu) Dialogový panel s vlastnostmi nabízí velkou flexibilitu (např. možnost vytvořit vzpěry) a poskytuje uživatelům příležitost mít své vlastní vstupy v knihovně. 14

15 Přípoje mezi ocelovými prvky a betonem Advance Steel 2012 nabízí nové přípoje pro spojení mezi ocelovými prvky a betonovými objekty. Přípoj Zabetonované uložení nosníku Pod ocelovým nosníkem je vytvořen plech (patní deska) s kotvami nebo trny. Volitelně je oříznut připojený betonový objekt (je-li vybrán). Přípoj Zabetonovaný plech - úhelník Je tvořen zabetonovaným plechem s trny, který je připojen k ocelovému nosníku úhelníkem. Volitelně je připojen betonový objekt (je-li vybrán). V makrech jsou k dispozici uživatelské průřezy Advance Steel 2012 nabízí možnost dát uživatelské průřezy k dispozici pro automatická makra. Speciální tabulka JointsGUIAllowedSections pro vyplnění požadovanými průřezy. Nově pro makra: Portálový rám Střešní otvor Žebřík s ochranným košem 15

16 Novinky v Advance Steel Různá vylepšení maker pro schodiště Advance Steel 2012 nabízí různá vylepšení schodišťových maker. Makro Spirálové schodiště: Pro vršek zábradlí může být zadán plocháč. Makro Přímé schodiště: Hlava šroubů vždy na vnější straně schodnic. Jako podpora zakrytí podesty může být použit plocháč. Různá vylepšení makra pro zábradlí Advance Steel 2012 nabízí různá vylepšení makra pro zábradlí. Stejná zkosení obou stran Jedno zkosení pouze na jedné straně Různé rozměry levého a pravého zkosení. Pojmenovávání a skupinování přípojů Advance Steel 2012 nabízí možnost přípojům jméno a sdružit je do skupiny, takže při modifikaci hlavního přípoje jsou závislé přípoje podle něj aktualizovány. Vazba mezi přípoji v rámci skupiny. Aktualizace závislých přípojů podle hlavního. Uživatel může kdykoliv přidat/odstranit závislý přípoj k/od hlavního přípoji. 16

17 Dát jméno hlavnímu přípoji. Všechny závislé přípoje dostanou toto jméno automaticky. Použijte nástroj Najít objekty podle pro vyhledání v 3D modelu: přípojů s daným jménem, který přípoj je hlavní a řídí závislé přípoje. Jméno přípoje je k dispozici pro popis v sestavných výkresech. Může být definován před vytvořením výkresu pomocí výkresového stylu. Může být vložen následně funkcí Vložit popis. 17

18 Novinky v Advance Steel Vylepšení správce přípojů Advance Steel 2012 rozšiřuje správce přípojů o popis každého přípoje. Popisný text ke každému přípoji informuje o: pořadí výběru prvků, typech profilů, s kterými přípoj funguje, podporovaných situacích. Položkování Předběžná čísla Nosníky dostanou (je-li požadováno) automaticky předběžná čísla. Označení dílů přiřazeno podle předběžného pořadí ocelových nosníků. Předběžná čísla se nemění během životního cyklu modelu. V dialogovém panelu vlastností položkování jsou k dispozici speciální nastavení. 18

19 Možnost prohledávat model podle předběžných čísel. V Průzkumníku modelu lze zobrazit speciální sloupec a lze v něm podle něj setřídit objekty. Předběžná čísla lze zobrazit na výkresech v popisech. Předběžná čísla jsou k dispozici jako token pro výpisy. 19

20 Novinky v Advance Steel Výkresy Výpisy na výkres vypočtená pole Do výpisů, které se automaticky vytvářejí v dílenských výkresech, uživatel může zahrnout vypočtená pole. Podpora vypočtených polí. Např.: %Formula:%WeightInAssembly*0.01 Podporované operátory jako +, -, *, /, a závorky ( a ) BIM Advance Steel 2012 je BIM software pro stavební inženýry, konstruktéry a výrobce Dedicated BIM Center ribbon Advance Steel nabízí nový pás karet BIM centrum, kde jsou na jednom místě k dispozici všechny formáty souborů pro výměnu dat. Tento pás karet BIM centrum nabízí rychlý přístup ke všem následujícím formátům souborů: Formát společnosti GRAITEC: GTC Standardní formáty: IFC, SDNF, CIS/2, PSS Speciální formáty: STAAD Pro, KISS 20

21 Kompatibilita s REVIT Structure & Architecture 2012 Advance Steel 2012 je kompatibilní s aplikacemi REVIT Structure 2012 a REVIT Architecture k dispozici zdarma je GRAITEC plug-in pro REVIT Import / export / synchronizace dat Nezávislá CAD platforma 1 Advance Steel 2012 umožňuje uživateli spustit jej jako samostatnou aplikaci nebo v prostředí AutoCAD u. Nezávislá CAD platforma Advance Steel 2012 lze spustit jako samostatnou aplikaci (vyžaduje speciální licenci). Advance Steel 2012 může také být používán jako nadstavba AutoCAD u. Snadná instalace Advance Steel 2012 je snazší instalovat z následující důvodů: 1 instalační DVD 1 sériové číslo a aktivační kód 1 instalace 1 podpora 1 subscription kontrakt Advance Steel 2012 nabízí pás karet plně přizpůsobený pro projektování ocelových konstrukcí: 1 Vyžaduje speciální licenci 21

22 Novinky v Advance Concrete NOVINKY V ADVANCE CONCRETE Advance Concrete 2012 má podstatné vylepšení v několika oblastech: Výkon a stabilita Modelování Výkresy a rozvržení Výztuž Export Lokalizace Obecné Výkon a stabilita Již ve verzi Advance Concrete 2011 SP1 bylo dozaženo podstatného zvýšení výkonu a stability a stejné úsilí bylo věnováno verzi Advance Concrete Výztuž Více násobných faktorů pro vykladení Nyní je možné použít pro vykladení více násobných faktorů naráz. Dialog vlastnosti vykladení jsme vylepšili o některé nové hodnoty: Nastavení faktorů násobení. Změna názvu faktoru násobení. Přídání či odebrání faktoru násobení. Pole které zobrazuje celkový násobný factor. Nové možnosti pro nastavení popisů výztuže. Pokud je použit násobný faktor, tak poté Advance Concrete může změnit popis na zadaný symbol. Otevřete "Nastavení projektu", vyberte záložku "Anotace výkresu" a klikněte na tlačítko "Výchozí popisy prutů". 22

23 Vykladení řezu Přidat/odebrat prut do/z vykladení řezu Je možné přidat prut do existujícího vykladení řezu. Je možné odebrat prut z existujícího vykladení řezu. Na Smartbaru jsou dvě nová tlačítka, která slouží k přidání či odebrání výztuže. Tabulky výztuže: Přidat/odebrat fiktivní prut Je dostupná nová možnost pro přidání/odebrání fiktivního prutu z výkazu výztuže (tabulky). Postup je shodný jako v případě přidání/odebrání prutu z vykladení řezu. Zvýraznění prutů/sítí vykázaných v tabulce Na Smartbaru je pro tabulky dostupné nové zatržítko. Pokud ho aktivujete, tak se všechny pruty a sítě, které jsou započítány ve vybrané tabulce, barevně zvýrazní. Export Vylepšený export tabulek do excelu Nové chování se specifickými šablonami aplikace Excel Možnost rozdělit na stránky a vyplnit poslední stránku prázdnými řádky (během exportu do Excelu). 23

24 Novinky v Advance Design NOVINKY V ADVANCE DESIGN Advance Design 2012 obsahuje důležité vylepšení v několika oblastech: Několik nástrojů k urychlení modelování (šablony vlastností, nové možnosti kopírovat/vložit v navigátoru, nová dialogová okna, nové možnosti popisek prvků, atd.). Několik nových národních dodatků k výpočtům podle Eurokódů. Posuzování dřevěných konstrukcí podle ČSN EN Nové nástroje pro kontrolu výsledků. ČSN EN 1992: posuzování železobetonových prvků se zohledněním reálné výztuže pro sloupy, nosníky a desky. Detailní zprávy posouzení železobetonových a ocelových prvků. Systém automatického testování. Kontrola výsledků Hodnoty redukovaných vnitřních sil na duktilních stěnách pro uživatelské řezy Tato nová funkcionalita je důležitá pro posouzení konstrukce na seizmické účinky. Po ukončení výpočtu s uvažováním seizmického zatížení na konstrukci lze v Advance Design kontrolovat hodnoty redukovaných sil na duktilních stěnách (v prostředí Advance Design nazývaných torzor ). Tyto hodnoty jsou vypočítané podle režimů, poté program provádí CQC kombinace odezev redukovaných vnitřních sil na duktilních stěnách. Z důvodu tohoto postupu není možné získat tyto seizmické hodnoty pro uživatelsky definovaný řez, vytvořený po ukončení výpočtu ve výpočetním modelu. Od verze 2012 je možné vytvořit uživatelský řez v konstrukčním modelu a po proběhnutí výpočtu automaticky zpracovat redukované vnitřní síly na duktilních stěnách. Výsledky jsou dostupné v nové tabulce v generátoru dokumentů (Výpočet MKP \ Výsledky \ Torzory \ Torzory v uživatelských řezech): 24

25 Nové dialogové okno průběhu napětí v průřezu Verze 2012 obsahuje nové dialogové okno pro kontrolu a zpracování výsledků průběhu napětí v průřezu. Toto nové dialogové okno je dostupné z místní nabídky vybraného lineárního prvku: Panel nastavení Hodnoty bodových napětí Diagramy napětí v průřezu (2D nebo 3D pohled) Průřezové charaktristiky Diagram napětí podél prvku Nastavení vzdálenosti Jak lze vidět na předchozím obrázku, tento dialog umožňuje kontrolu všech výsledků průběhu napětí na jednom místě: V horní části dialogového okna, na panelu nastavení, lze pomocí posuvníku rychle nastavit velikost fontu: 25

26 Novinky v Advance Design Diagram napětí v průřezu umožňuje znázornění ve 3D nebo ve 2D, znázornění lze přepnout jednoduše pomocí ikony (panel nástrojů vlastností). 2D diagram napětí 3D diagram napětí Pozici kontrolovaných výsledků podél prvku lze nastavovat pomocí => všechny výsledky se okamžitě aktualizují. Kliknutím na ikonu je možné kdykoli uložit obsah dialogového okna a vkládat jej do generovaných dokumentů. V náhledu výsledného napětí lze pomocí funkce orbita natáčet pohled na průřez, použitím kolečka myši lze pohled přibližovat a oddalovat a středním tlačítkem pohled posouvat. 26

27 Železobetonové prvky Výpočet momentu setrvačnosti průřezu s trhlinou Od verze 2011 je dostupná možnost zadat koeficient momentu setrvačnosti průřezu s trhlinou v okně vlastností lineárního nebo plošného prvku: Lineární prvky Plošné prvky Ve verzi 2012 lze tento koeficient počítat pro každý prvek automaticky v závislosti na definici reálné výztuže. Pro lineární prvky bude tento koeficient automaticky počítán, pouze pokud uživatel aktivuje možnost Výpočet nosníku. Pro plošné prvky, pokud uživatel nenadefinuje reálnou výztuž, výpočet momentů setrvačnosti průřezů s trhlinou proběhne na základě hodnot teoretické výztuže. Pokud je pro desky definována reálná výztuž, pak Advance Design počítá momenty setrvačnosti průřezů s trhlinou na základě tohoto zadání. Jakmile jsou známé hodnoty momentů setrvačnosti průřezů s trhlinou, je možné znovu spustit výpočet, který již bere v úvahu tyto skutečné hodnoty pro výpočet metodou konečných prvků. 27

28 Novinky v Advance Design Posouzení napětí a trhlin se zohledněním reálné výztuže Ve verzi Advance Design SP1 byl implementován výpočet napětí v betonu a ve výztužných prutech a posouzení šířky trhlin podle ČSN EN , tyto výpočty ale probíhaly na základě ploch teoretické výztuže v lineárních a v plošných prvcích. Od verze 2012 je možné počítat hodnoty napětí a šířky trhlin s ohledem na reálnou výztuž v lineárních a v plošných prvcích (popis zadávání následuje). Definice reálné výztuže pro lineární prvky (Nosníky) Již několik verzí je v aplikaci Advance Design možné definovat reálnou podélnou výztuž pro sloupy a kontrolovat odpovídající interakční diagramy. Ve verzi Advance Design 2012 lze navíc definovat reálnou výztuž (podélnou a příčnou) pro nosníky. Pro odlišení, jestli se jedná o nosník nebo o sloup, je potřebné vybrat odpovídající možnost v okně vlastností. Lineární prvek uvažován jako nosník Lineární prvek uvažován jako sloup 28

29 Pokud je aktivována možnost Výpočet nosníku, kliknutím na Upravit je možné otevřít dialogové okno, které obsahuje kompletní popis reálné výztuže: podélných a příčných výztužných prutů. [1] => Schéma podélné a příčné výztuže. [2] => Křivky teoretické a reálné. [3] => Definice reálné výztuže (průměry, počty prutů, počty vrstev, rozpětí, délky, atd.). [4] => Náhled průřezu. [5] => Ikona zadání hodnot výztuže. [6] => Posun z jednoho rozpětí do dalšího (v případě spojitého nosníku). Během prvního výpočtu Advance Design automaticky navrhne rozmístění výztuže. Uživatel má možnost upravit výztuž kliknutím na ikonu [5] a spustit nový výpočet železobetonových prvků => posouzení použitelnosti (napětí a trhliny) proběhne podle nově zadaných hodnot výztuže. 29

30 Novinky v Advance Design Pokud si nepřejete provádět detailní výpočet výztuže pro nosníky, jednoduše deaktivujte tuto možnost v dialogu předpokladů výpočtu pro železobetonové prvky: Definice reálné výztuže pro plošné prvky V okně vlastností plošného prvku máte možnost definovat reálnou výztuž ve dvou směrech: 30

31 Tento dialog je rozdělen na dvě části: Odstavec Globální definice => tady je možné definovat globální nastavení výztuže pro celou plochu desky ve směru lokálních os x a y (horní a dolní výztuž). V každém směru a pro obě vrstvy lze nastavit průměry a rozteče výztužných prutů, nebo vybrat síť z knihovny. Odstavec Definice pro vybrané oblasti => tady je možné definovat specifické oblasti, pro které budou použity zadané parametry výztuže, například pro oblast nad mezilehlou podporou. Definice se provádí podle následujícího postupu: Přidejte nový řádek v odpovídající části, Sítě nebo Výztužné pruty, pomocí ikony (ikonu lze použít pro odstranění oblasti ze seznamu). V novém řádku klikněte na ikonu a zadejte rohy vyztužované oblasti po diagonále. Zadaná oblast musí být uvnitř plochy desky. Klikněte na, čím se rozšíří možnosti nastavení parametrů výztuže v obou směrech a vrstvách: Pokud jsou najednou definovány globální i lokální parametry výztuže, pak bude celková plocha výztuže uvažovaná jako jejich součet. 31

32 Novinky v Advance Design Nové detailní zprávy pro nosníky a sloupy Pro lepší přehlednost provedených výpočtů podle ČSN EN 1992 byly zapracovány detailní zprávy pro sloup a pro nosník. Tyto detailní zprávy obsahují veškeré prostřední hodnoty a odpovídající odstavce z normy. Nové zprávy jsou dostupné z prostředí generátoru dokumentů: Detailní zprávy lze vygenerovat pro vybraný prvek ve vybraném uzlu a pro vybranou kombinaci. Tyto parametry je potřebné zadat v okně vlastností tabulky. Následující ukázka je příkladem detailní zprávy pro nosník: 32

33 Eurokód 5 Implementace posouzení dřevěných prvků Ve verzi 2012 je možné provádět posouzení dřevěných prvků podle ČSN EN 1995 (Eurokód 5 včetně národních dodatků pro Českou republiku, Francii, Německo, Velkou Británii a Rumunsko). V seznamu vlastností dřevěného prvku jsou zahrnuty parametry jako třída průřezu nebo procento vlhkosti a všechny parametry potřebné pro posouzení deformací. Po ukončení výpočtu budou pomocí panelu nástrojů Výpočet Výsledky Dřevo dostupné nástroje pro kontrolu grafických výsledků. 33

34 Novinky v Advance Design Pro kontrolu výsledků lze použít taky list tvaru s detailními výsledky pro vybraný prvek. Ve verzi 2012 lze navíc provádět posouzení požární odolnosti podle ČSN EN Normy Národní přílohy k Eurokódům Verze 2012 obsahuje k Eurokódům národní dodatky pro Českou republiku, Francii, Německo, Velkou Británii a Rumunsko. Americké standardy AdvanceDesign 2012 obsahuje taky americké standardy: ACI pro posouzení železobetonových prvků. AISC pro posouzení ocelových prvků a přípojů. Americké standardy budou dostupné v rámci následujícího Service Packu pro Advance Design Vydání těchto nástrojů bylo přesunuto z důvodů validace. 34
