Obecný montážní manuál a uvedení do provozu kondenzačních jednotek F5MDV, F5MSDC a komunikačního AHU-BOXU pro komunikaci s MaR VZT

Transkript

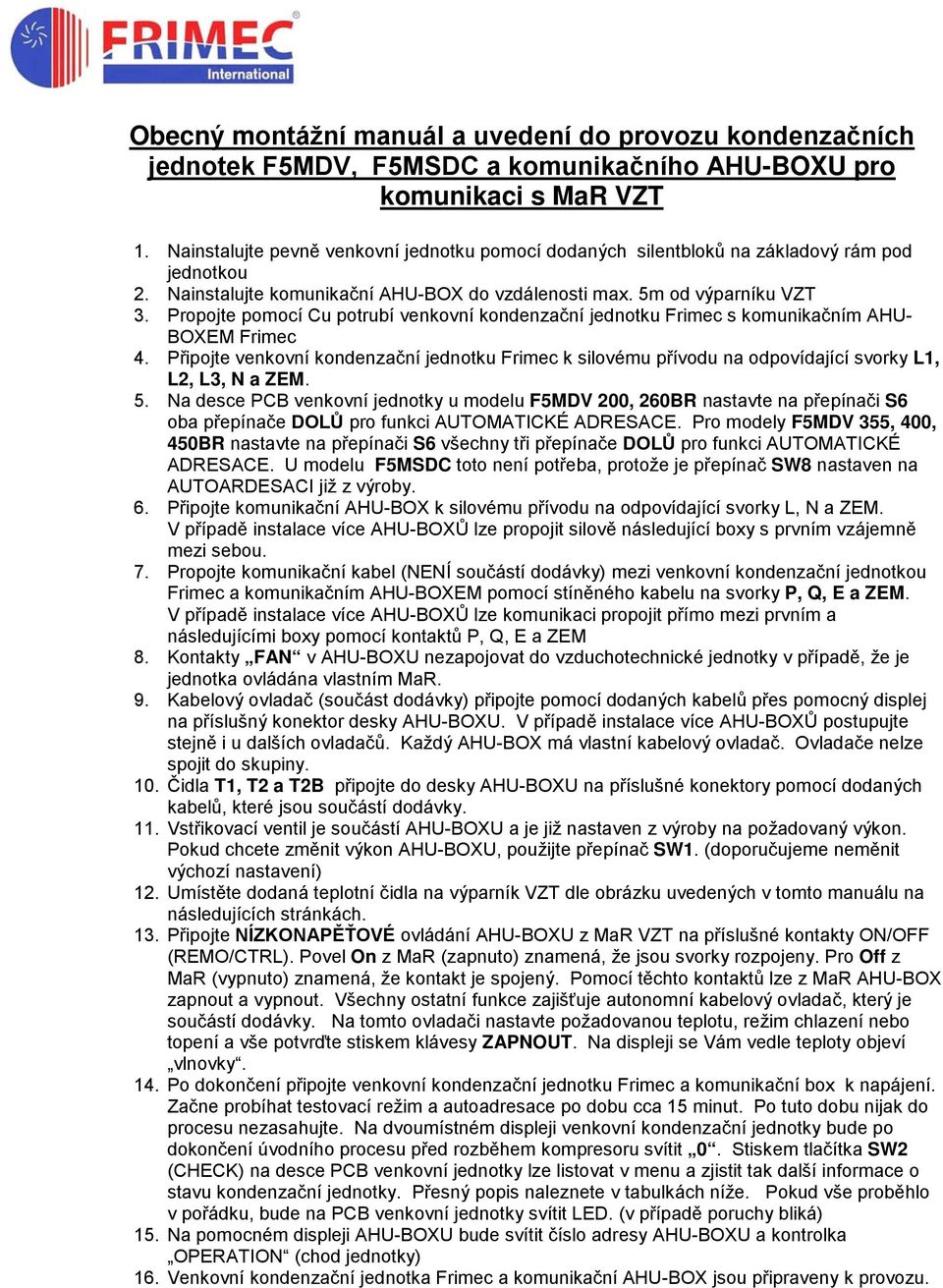

1 Obecný montážní manuál a uvedení do provozu kondenzačních jednotek F5MDV, F5MSDC a komunikačního AHU-BOXU pro komunikaci s MaR VZT 1. Nainstalujte pevně venkovní jednotku pomocí dodaných silentbloků na základový rám pod jednotkou 2. Nainstalujte komunikační AHU-BOX do vzdálenosti max. 5m od výparníku VZT 3. Propojte pomocí Cu potrubí venkovní kondenzační jednotku Frimec s komunikačním AHU- BOXEM Frimec 4. Připojte venkovní kondenzační jednotku Frimec k silovému přívodu na odpovídající svorky L1, L2, L3, N a ZEM. 5. Na desce PCB venkovní jednotky u modelu F5MDV 200, 260BR nastavte na přepínači S6 oba přepínače DOLŮ pro funkci AUTOMATICKÉ ADRESACE. Pro modely F5MDV 355, 400, 450BR nastavte na přepínači S6 všechny tři přepínače DOLŮ pro funkci AUTOMATICKÉ ADRESACE. U modelu F5MSDC toto není potřeba, protože je přepínač SW8 nastaven na AUTOARDESACI již z výroby. 6. Připojte komunikační AHU-BOX k silovému přívodu na odpovídající svorky L, N a ZEM. V případě instalace více AHU-BOXŮ lze propojit silově následující boxy s prvním vzájemně mezi sebou. 7. Propojte komunikační kabel (NENÍ součástí dodávky) mezi venkovní kondenzační jednotkou Frimec a komunikačním AHU-BOXEM pomocí stíněného kabelu na svorky P, Q, E a ZEM. V případě instalace více AHU-BOXŮ lze komunikaci propojit přímo mezi prvním a následujícími boxy pomocí kontaktů P, Q, E a ZEM 8. Kontakty FAN v AHU-BOXU nezapojovat do vzduchotechnické jednotky v případě, že je jednotka ovládána vlastním MaR. 9. Kabelový ovladač (součást dodávky) připojte pomocí dodaných kabelů přes pomocný displej na příslušný konektor desky AHU-BOXU. V případě instalace více AHU-BOXŮ postupujte stejně i u dalších ovladačů. Každý AHU-BOX má vlastní kabelový ovladač. Ovladače nelze spojit do skupiny. 10. Čidla T1, T2 a T2B připojte do desky AHU-BOXU na příslušné konektory pomocí dodaných kabelů, které jsou součástí dodávky. 11. Vstřikovací ventil je součástí AHU-BOXU a je již nastaven z výroby na požadovaný výkon. Pokud chcete změnit výkon AHU-BOXU, použijte přepínač SW1. (doporučujeme neměnit výchozí nastavení) 12. Umístěte dodaná teplotní čidla na výparník VZT dle obrázku uvedených v tomto manuálu na následujících stránkách. 13. Připojte NÍZKONAPĚŤOVÉ ovládání AHU-BOXU z MaR VZT na příslušné kontakty ON/OFF (REMO/CTRL). Povel On z MaR (zapnuto) znamená, že jsou svorky rozpojeny. Pro Off z MaR (vypnuto) znamená, že kontakt je spojený. Pomocí těchto kontaktů lze z MaR AHU-BOX zapnout a vypnout. Všechny ostatní funkce zajišťuje autonomní kabelový ovladač, který je součástí dodávky. Na tomto ovladači nastavte požadovanou teplotu, režim chlazení nebo topení a vše potvrďte stiskem klávesy ZAPNOUT. Na displeji se Vám vedle teploty objeví vlnovky. 14. Po dokončení připojte venkovní kondenzační jednotku Frimec a komunikační box k napájení. Začne probíhat testovací režim a autoadresace po dobu cca 15 minut. Po tuto dobu nijak do procesu nezasahujte. Na dvoumístném displeji venkovní kondenzační jednotky bude po dokončení úvodního procesu před rozběhem kompresoru svítit 0. Stiskem tlačítka SW2 (CHECK) na desce PCB venkovní jednotky lze listovat v menu a zjistit tak další informace o stavu kondenzační jednotky. Přesný popis naleznete v tabulkách níže. Pokud vše proběhlo v pořádku, bude na PCB venkovní jednotky svítit LED. (v případě poruchy bliká) 15. Na pomocném displeji AHU-BOXU bude svítit číslo adresy AHU-BOXU a kontrolka OPERATION (chod jednotky) 16. Venkovní kondenzační jednotka Frimec a komunikační AHU-BOX jsou připraveny k provozu.

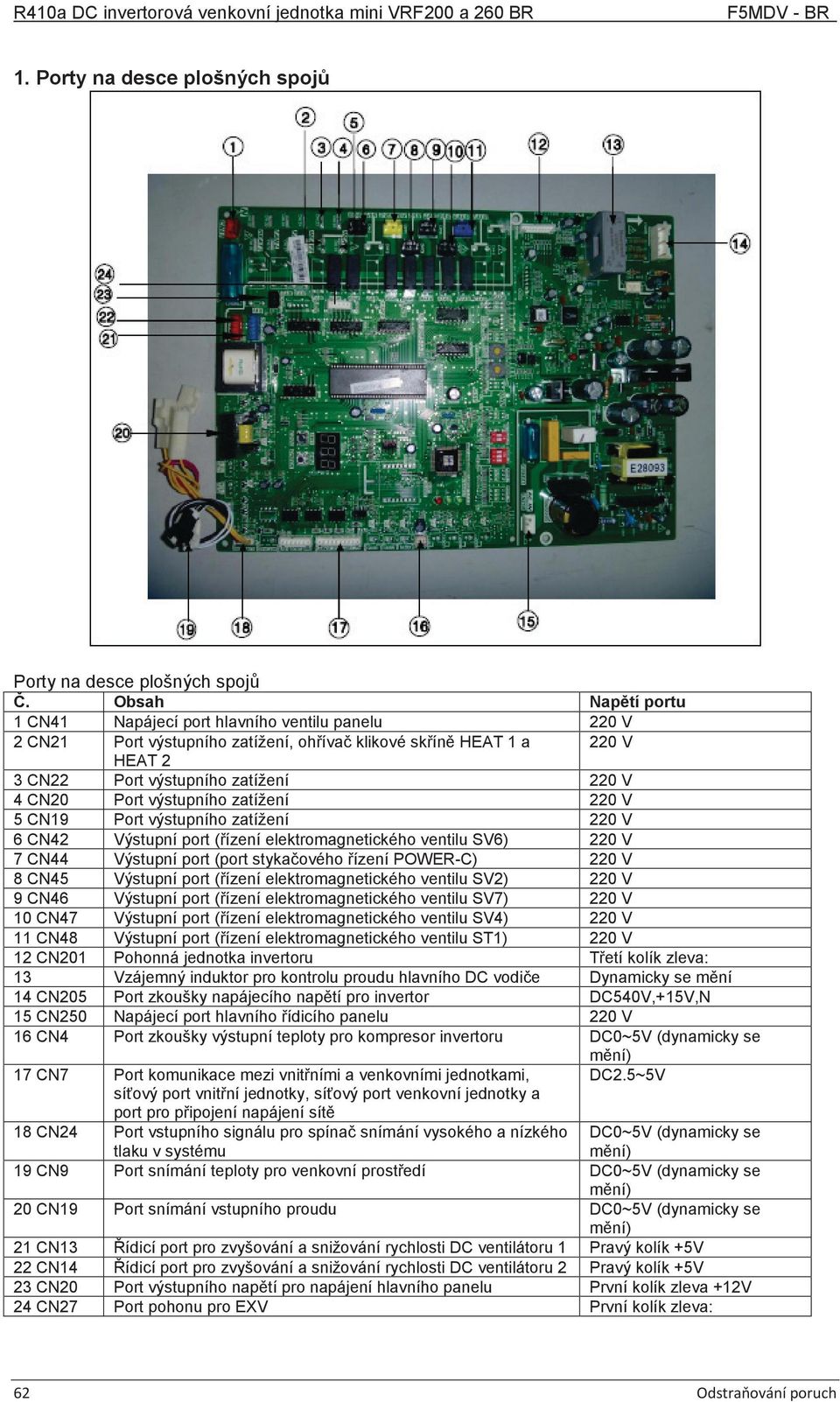

2 R410a DC invertorová venkovní jednotka mini VRF MDV - BR 1. Porty na desce plošných spojů Porty na desce plošných spojů Č. Obsah Napětí portu 1 CN41 Napájecí port hlavního ventilu panelu 220 V 2 CN21 Port výstupního zatížení, ohřívač klikové skříně HEAT 1 a 220 V HEAT 2 3 CN22 Port výstupního zatížení 220 V 4 CN20 Port výstupního zatížení 220 V 5 CN19 Port výstupního zatížení 220 V 6 CN42 Výstupní port (řízení elektromagnetického ventilu SV6) 220 V 7 CN44 Výstupní port (port stykačového řízení POWER-C) 220 V 8 CN45 Výstupní port (řízení elektromagnetického ventilu SV2) 220 V 9 CN46 Výstupní port (řízení elektromagnetického ventilu SV7) 220 V 10 CN47 Výstupní port (řízení elektromagnetického ventilu SV4) 220 V 11 CN48 Výstupní port (řízení elektromagnetického ventilu ST1) 220 V 12 CN201 Pohonná jednotka invertoru Třetí kolík zleva: 13 Vzájemný induktor pro kontrolu proudu hlavního DC vodiče Dynamicky se mění 14 CN205 Port zkoušky napájecího napětí pro invertor DC540V,+15V,N 15 CN250 Napájecí port hlavního řídicího panelu 220 V 16 CN4 Port zkoušky výstupní teploty pro kompresor invertoru DC0~5V (dynamicky se mění) 17 CN7 Port komunikace mezi vnitřními a venkovními jednotkami, DC2.5~5V síťový port vnitřní jednotky, síťový port venkovní jednotky a port pro připojení napájení sítě 18 CN24 Port vstupního signálu pro spínač snímání vysokého a nízkého tlaku v systému DC0~5V (dynamicky se mění) 19 CN9 Port snímání teploty pro venkovní prostředí DC0~5V (dynamicky se mění) 20 CN19 Port snímání vstupního proudu DC0~5V (dynamicky se mění) 21 CN13 Řídicí port pro zvyšování a snižování rychlosti DC ventilátoru 1 Pravý kolík +5V 22 CN14 Řídicí port pro zvyšování a snižování rychlosti DC ventilátoru 2 Pravý kolík +5V 23 CN20 Port výstupního napětí pro napájení hlavního panelu První kolík zleva +12V 24 CN27 Port pohonu pro EXV První kolík zleva: 62 Odstraňování poruch

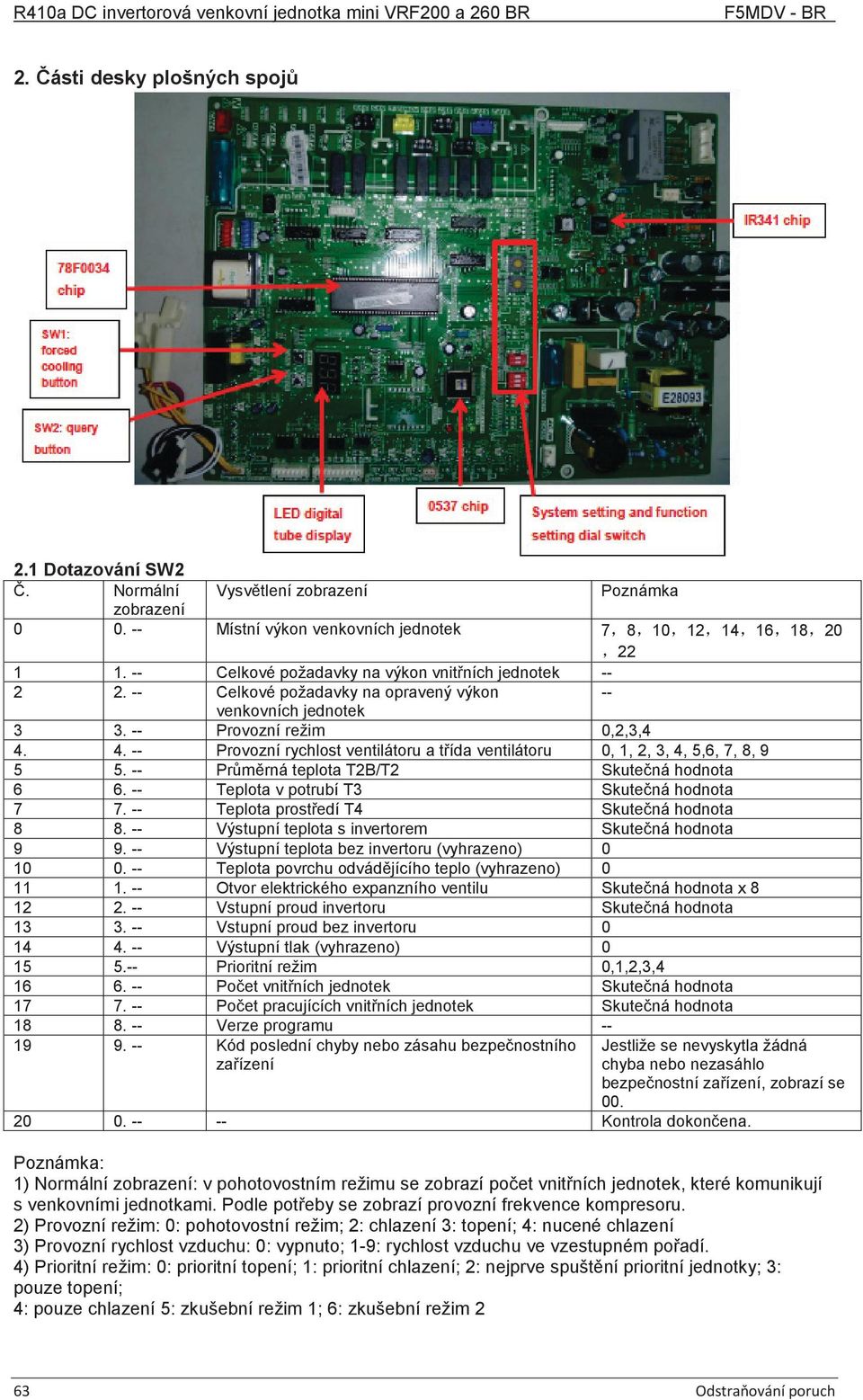

3 2. Části desky plošných spojů 2.1 Dotazování SW2 Č. Normální Vysvětlení zobrazení Poznámka zobrazení Místní výkon venkovních jednotek 7,8,10,12,14,16,18,20, Celkové požadavky na výkon vnitřních jednotek Celkové požadavky na opravený výkon -- venkovních jednotek Provozní režim 0,2,3, Provozní rychlost ventilátoru a třída ventilátoru 0, 1, 2, 3, 4, 5,6, 7, 8, Průměrná teplota T2B/T2 Skutečná hodnota Teplota v potrubí T3 Skutečná hodnota Teplota prostředí T4 Skutečná hodnota Výstupní teplota s invertorem Skutečná hodnota Výstupní teplota bez invertoru (vyhrazeno) Teplota povrchu odvádějícího teplo (vyhrazeno) Otvor elektrického expanzního ventilu Skutečná hodnota x Vstupní proud invertoru Skutečná hodnota Vstupní proud bez invertoru Výstupní tlak (vyhrazeno) Prioritní režim 0,1,2,3, Počet vnitřních jednotek Skutečná hodnota Počet pracujících vnitřních jednotek Skutečná hodnota Verze programu Kód poslední chyby nebo zásahu bezpečnostního zařízení Jestliže se nevyskytla žádná chyba nebo nezasáhlo bezpečnostní zařízení, zobrazí se Kontrola dokončena. Poznámka: 1) Normální zobrazení: v pohotovostním režimu se zobrazí počet vnitřních jednotek, které komunikují s venkovními jednotkami. Podle potřeby se zobrazí provozní frekvence kompresoru. 2) Provozní režim: 0: pohotovostní režim; 2: chlazení 3: topení; 4: nucené chlazení 3) Provozní rychlost vzduchu: 0: vypnuto; 1-9: rychlost vzduchu ve vzestupném pořadí. 4) Prioritní režim: 0: prioritní topení; 1: prioritní chlazení; 2: nejprve spuštění prioritní jednotky; 3: pouze topení; 4: pouze chlazení 5: zkušební režim 1; 6: zkušební režim 2 63 Odstraňování poruch

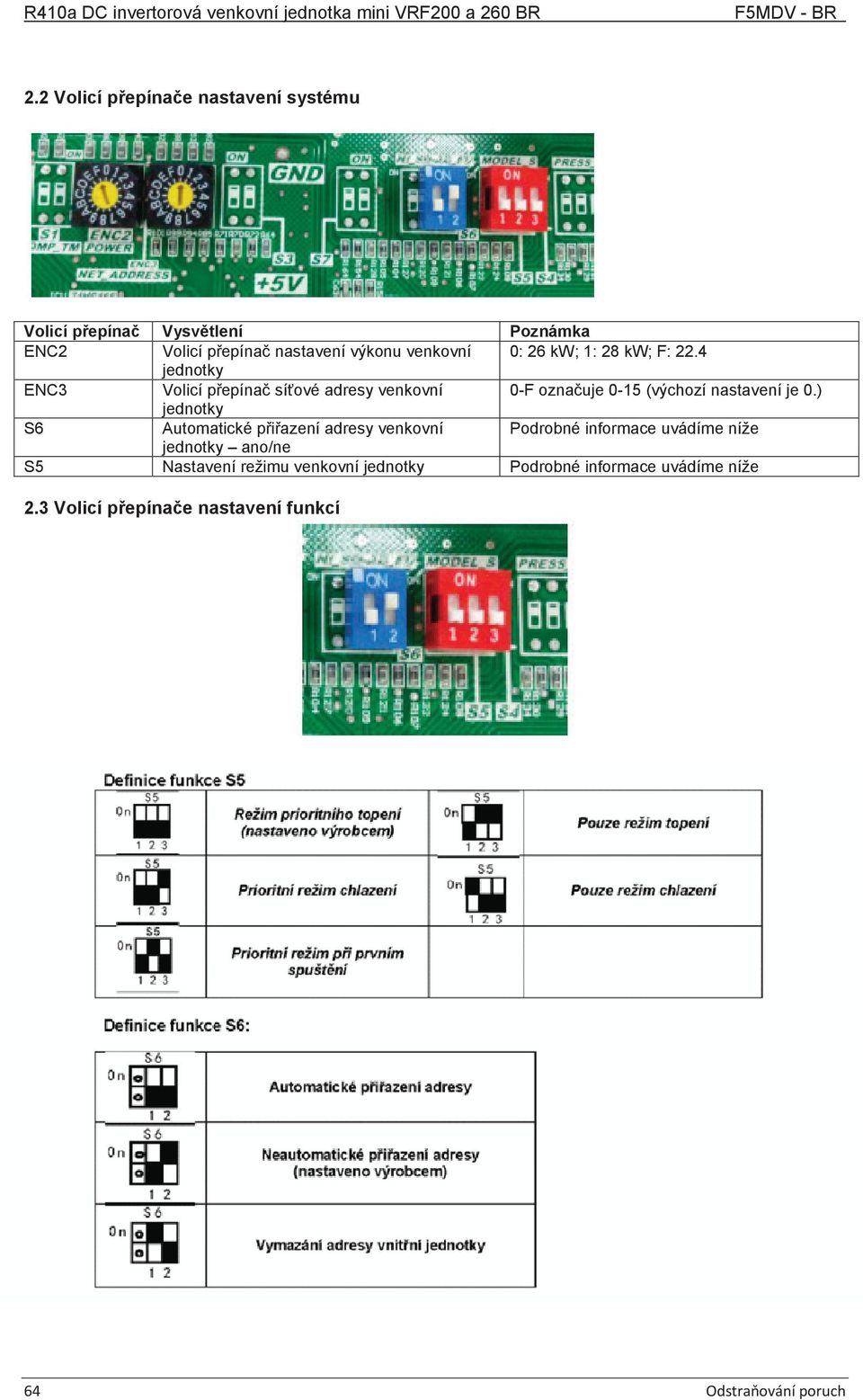

4 2.2 Volicí přepínače nastavení systému Volicí přepínač Vysvětlení Poznámka ENC2 Volicí přepínač nastavení výkonu venkovní 0: 26 kw; 1: 28 kw; F: 22.4 jednotky ENC3 Volicí přepínač síťové adresy venkovní 0-F označuje 0-15 (výchozí nastavení je 0.) jednotky S6 Automatické přiřazení adresy venkovní Podrobné informace uvádíme níže jednotky ano/ne S5 Nastavení režimu venkovní jednotky Podrobné informace uvádíme níže 2.3 Volicí přepínače nastavení funkcí Definice funkce S5 Režim prioritního topení (nastaveno výrobcem) Prioritní režim chlazení Prioritní režim při prvním spuštění Pouze režim topení Pouze režim chlazení Definice funkce S6: Automatické přiřazení adresy Neautomatické přiřazení adresy (nastaveno výrobcem) Vymazání adresy vnitřní jednotky 64 Odstraňování poruch

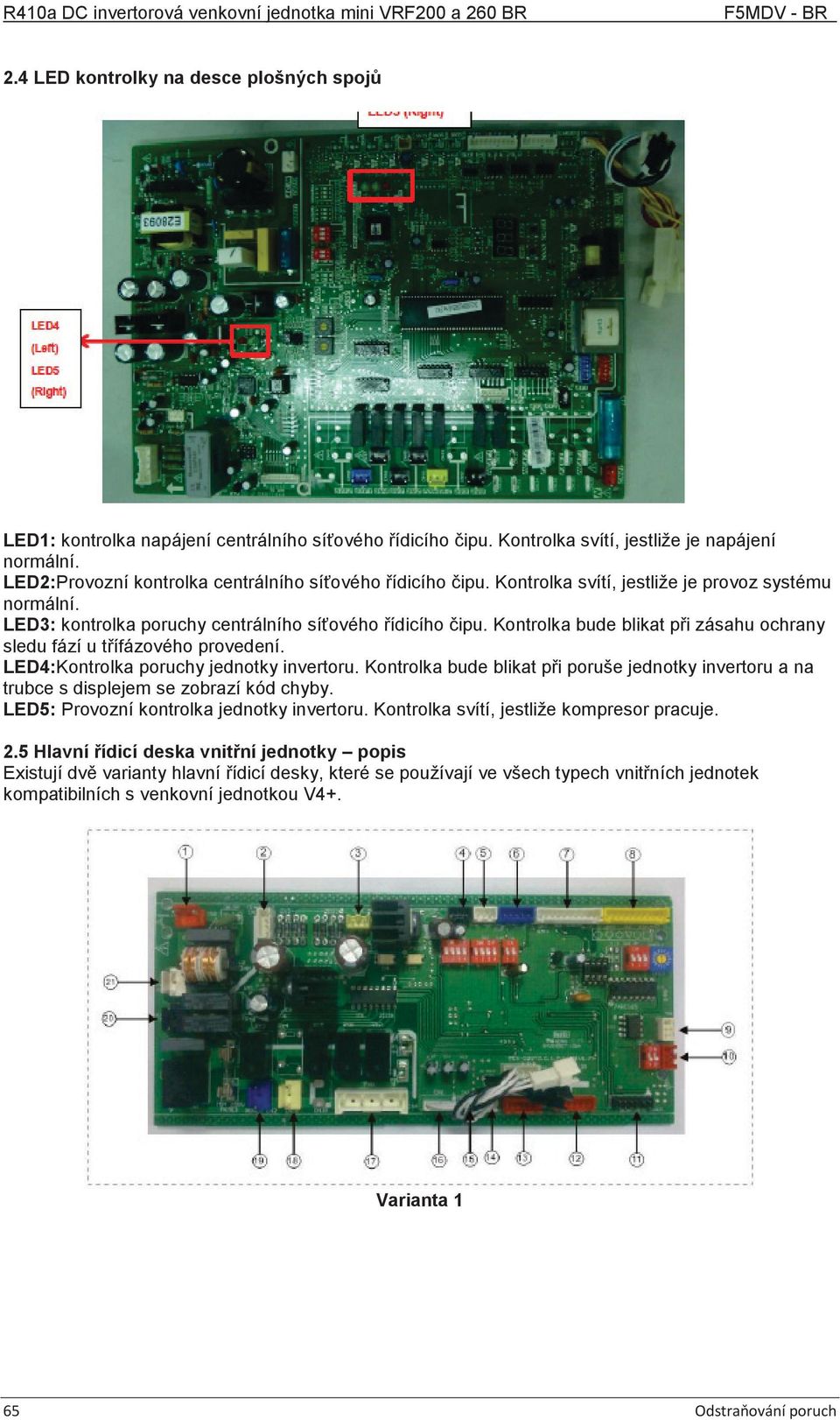

5 2.4 LED kontrolky na desce plošných spojů LED1: kontrolka napájení centrálního síťového řídicího čipu. Kontrolka svítí, jestliže je napájení normální. LED2:Provozní kontrolka centrálního síťového řídicího čipu. Kontrolka svítí, jestliže je provoz systému normální. LED3: kontrolka poruchy centrálního síťového řídicího čipu. Kontrolka bude blikat při zásahu ochrany sledu fází u třífázového provedení. LED4:Kontrolka poruchy jednotky invertoru. Kontrolka bude blikat při poruše jednotky invertoru a na trubce s displejem se zobrazí kód chyby. LED5: Provozní kontrolka jednotky invertoru. Kontrolka svítí, jestliže kompresor pracuje. 2.5 Hlavní řídicí deska vnitřní jednotky popis Existují dvě varianty hlavní řídicí desky, které se používají ve všech typech vnitřních jednotek kompatibilních s venkovní jednotkou V4+. Varianta 1 65 Odstraňování poruch

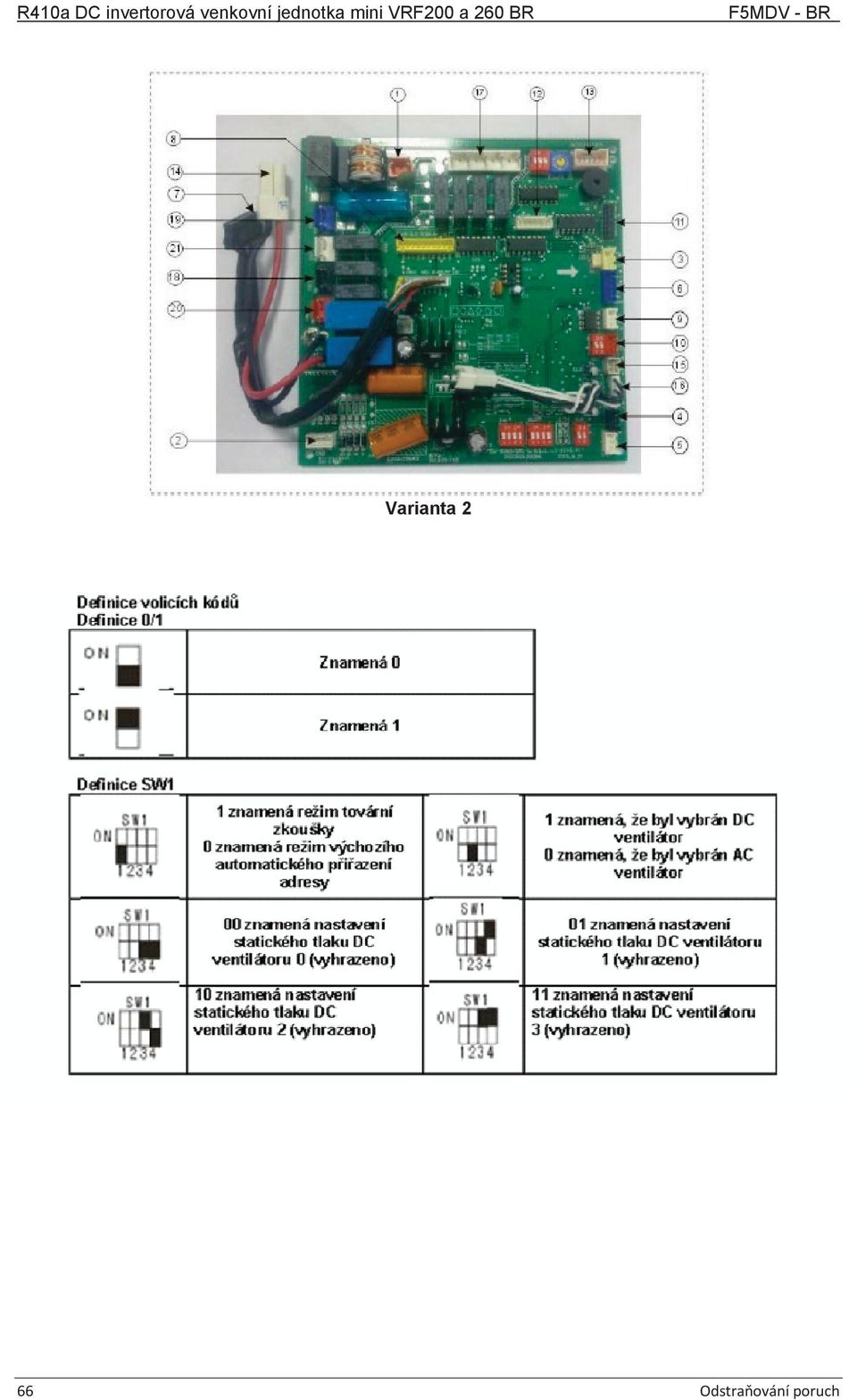

6 Varianta 2 Definice volicích kódů Definice 0/1 Znamená 0 Znamená 1 Definice SW1 1 znamená režim tovární zkoušky 0 znamená režim výchozího automatického přiřazení adresy 00 znamená nastavení statického tlaku DC ventilátoru 0 (vyhrazeno) 10 znamená nastavení statického tlaku DC ventilátoru 2 (vyhrazeno) 1 znamená, že byl vybrán DC ventilátor 0 znamená, že byl vybrán AC ventilátor 01 znamená nastavení statického tlaku DC ventilátoru 1 (vyhrazeno) 11 znamená nastavení statického tlaku DC ventilátoru 3 (vyhrazeno) 66 Odstraňování poruch

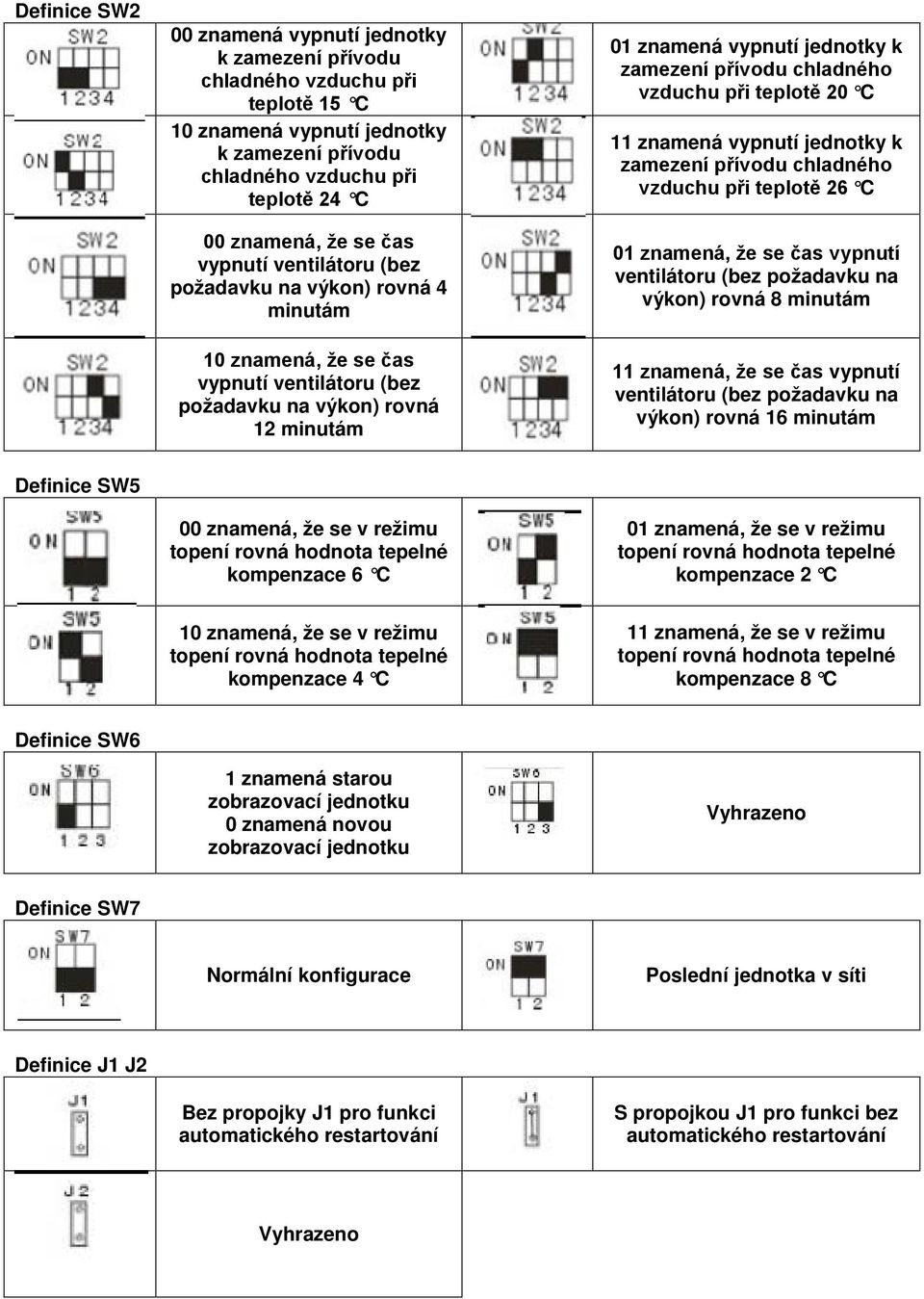

7 Definice SW2 00 znamená vypnutí jednotky k zamezení přívodu chladného vzduchu při teplotě 15 C 10 znamená vypnutí jednotky k zamezení přívodu chladného vzduchu při teplotě 24 C 00 znamená, že se čas vypnutí ventilátoru (bez požadavku na výkon) rovná 4 minutám 10 znamená, že se čas vypnutí ventilátoru (bez požadavku na výkon) rovná 12 minutám 01 znamená vypnutí jednotky k zamezení přívodu chladného vzduchu při teplotě 20 C 11 znamená vypnutí jednotky k zamezení přívodu chladného vzduchu při teplotě 26 C 01 znamená, že se čas vypnutí ventilátoru (bez požadavku na výkon) rovná 8 minutám 11 znamená, že se čas vypnutí ventilátoru (bez požadavku na výkon) rovná 16 minutám Definice SW5 00 znamená, že se v režimu topení rovná hodnota tepelné kompenzace 6 C 01 znamená, že se v režimu topení rovná hodnota tepelné kompenzace 2 C 10 znamená, že se v režimu topení rovná hodnota tepelné kompenzace 4 C 11 znamená, že se v režimu topení rovná hodnota tepelné kompenzace 8 C Definice SW6 1 znamená starou zobrazovací jednotku 0 znamená novou zobrazovací jednotku Vyhrazeno Definice SW7 Normální konfigurace Poslední jednotka v síti Definice J1 J2 Bez propojky J1 pro funkci automatického restartování S propojkou J1 pro funkci bez automatického restartování Vyhrazeno

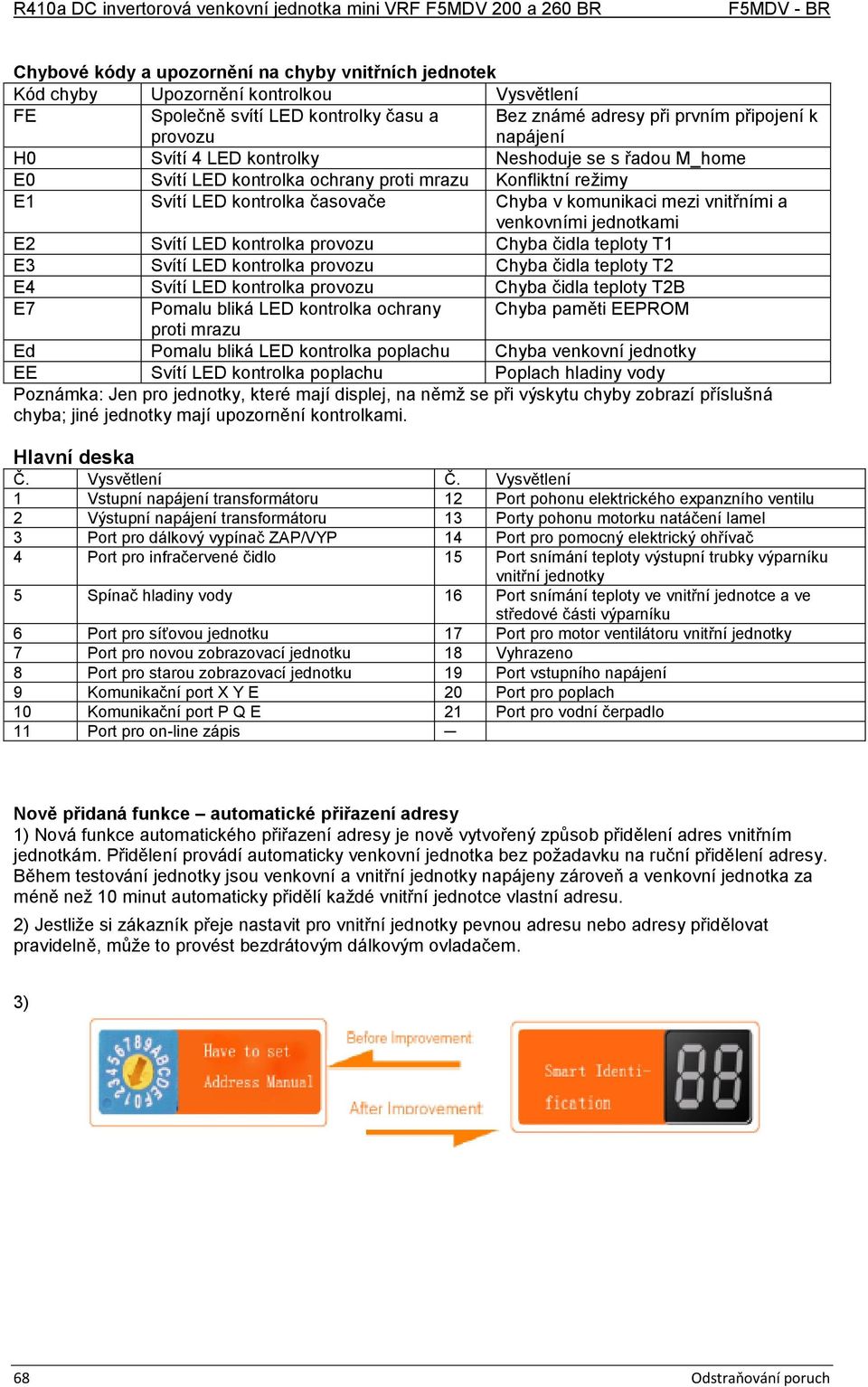

8 R410a DC invertorová venkovní jednotka mini VRF F5MDV 200 a 260 BR F5MDV - BR Chybové kódy a upozornění na chyby vnitřních jednotek Kód chyby Upozornění kontrolkou Vysvětlení FE Společně svítí LED kontrolky času a provozu Bez známé adresy při prvním připojení k napájení H0 Svítí 4 LED kontrolky Neshoduje se s řadou M_home E0 Svítí LED kontrolka ochrany proti mrazu Konfliktní režimy E1 Svítí LED kontrolka časovače Chyba v komunikaci mezi vnitřními a venkovními jednotkami E2 Svítí LED kontrolka provozu Chyba čidla teploty T1 E3 Svítí LED kontrolka provozu Chyba čidla teploty T2 E4 Svítí LED kontrolka provozu Chyba čidla teploty T2B E7 Pomalu bliká LED kontrolka ochrany Chyba paměti EEPROM proti mrazu Ed Pomalu bliká LED kontrolka poplachu Chyba venkovní jednotky EE Svítí LED kontrolka poplachu Poplach hladiny vody Poznámka: Jen pro jednotky, které mají displej, na němž se při výskytu chyby zobrazí příslušná chyba; jiné jednotky mají upozornění kontrolkami. Hlavní deska Č. Vysvětlení Č. Vysvětlení 1 Vstupní napájení transformátoru 12 Port pohonu elektrického expanzního ventilu 2 Výstupní napájení transformátoru 13 Porty pohonu motorku natáčení lamel 3 Port pro dálkový vypínač ZAP/VYP 14 Port pro pomocný elektrický ohřívač 4 Port pro infračervené čidlo 15 Port snímání teploty výstupní trubky výparníku vnitřní jednotky 5 Spínač hladiny vody 16 Port snímání teploty ve vnitřní jednotce a ve středové části výparníku 6 Port pro síťovou jednotku 17 Port pro motor ventilátoru vnitřní jednotky 7 Port pro novou zobrazovací jednotku 18 Vyhrazeno 8 Port pro starou zobrazovací jednotku 19 Port vstupního napájení 9 Komunikační port X Y E 20 Port pro poplach 10 Komunikační port P Q E 21 Port pro vodní čerpadlo 11 Port pro on-line zápis Nově přidaná funkce automatické přiřazení adresy 1) Nová funkce automatického přiřazení adresy je nově vytvořený způsob přidělení adres vnitřním jednotkám. Přidělení provádí automaticky venkovní jednotka bez požadavku na ruční přidělení adresy. Během testování jednotky jsou venkovní a vnitřní jednotky napájeny zároveň a venkovní jednotka za méně než 10 minut automaticky přidělí každé vnitřní jednotce vlastní adresu. 2) Jestliže si zákazník přeje nastavit pro vnitřní jednotky pevnou adresu nebo adresy přidělovat pravidelně, může to provést bezdrátovým dálkovým ovladačem. 3) 68 Odstraňování poruch

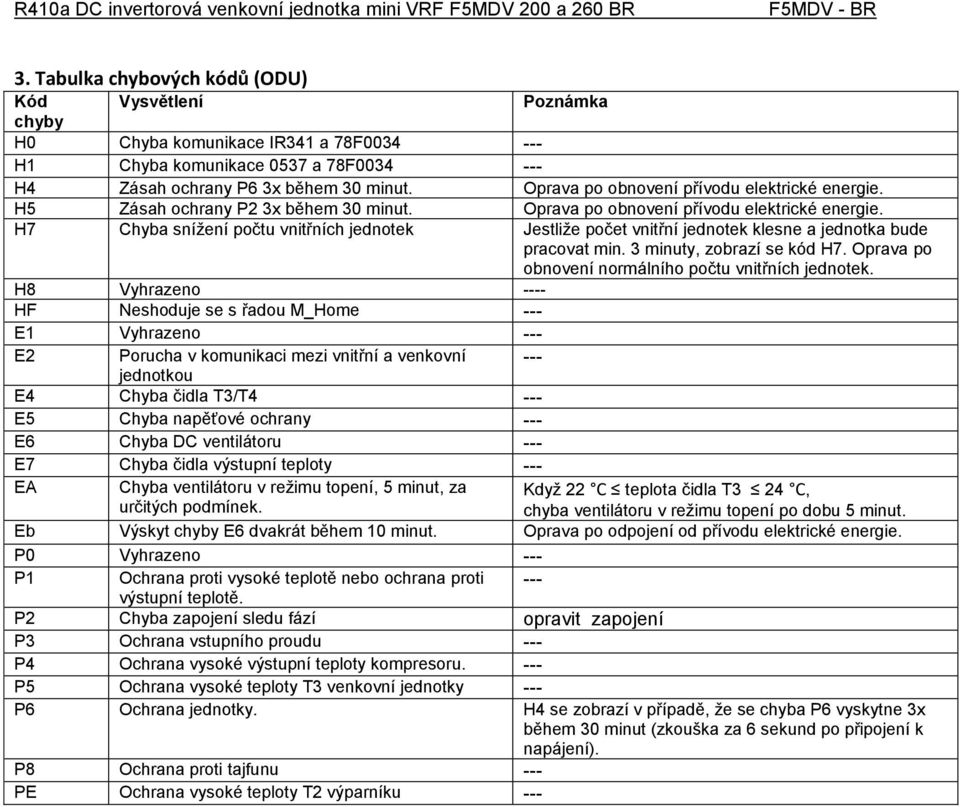

9 R410a DC invertorová venkovní jednotka mini VRF F5MDV 200 a 260 BR F5MDV - BR 3. Tabulka chybových kódů (ODU) Kód Vysvětlení Poznámka chyby H0 Chyba komunikace IR341 a 78F H1 Chyba komunikace 0537 a 78F H4 Zásah ochrany P6 3x během 30 minut. Oprava po obnovení přívodu elektrické energie. H5 Zásah ochrany P2 3x během 30 minut. Oprava po obnovení přívodu elektrické energie. H7 Chyba snížení počtu vnitřních jednotek Jestliže počet vnitřní jednotek klesne a jednotka bude pracovat min. 3 minuty, zobrazí se kód H7. Oprava po obnovení normálního počtu vnitřních jednotek. H8 Vyhrazeno ---- HF Neshoduje se s řadou M_Home --- E1 Vyhrazeno --- E2 Porucha v komunikaci mezi vnitřní a venkovní --- jednotkou E4 Chyba čidla T3/T4 --- E5 Chyba napěťové ochrany --- E6 Chyba DC ventilátoru --- E7 Chyba čidla výstupní teploty --- EA Chyba ventilátoru v režimu topení, 5 minut, za určitých podmínek. Když 22 C teplota čidla T3 24 C, chyba ventilátoru v režimu topení po dobu 5 minut. Eb Výskyt chyby E6 dvakrát během 10 minut. Oprava po odpojení od přívodu elektrické energie. P0 Vyhrazeno --- P1 Ochrana proti vysoké teplotě nebo ochrana proti --- výstupní teplotě. P2 Chyba zapojení sledu fází opravit zapojení P3 Ochrana vstupního proudu --- P4 Ochrana vysoké výstupní teploty kompresoru. --- P5 Ochrana vysoké teploty T3 venkovní jednotky --- P6 Ochrana jednotky. H4 se zobrazí v případě, že se chyba P6 vyskytne 3x během 30 minut (zkouška za 6 sekund po připojení k napájení). P8 Ochrana proti tajfunu --- PE Ochrana vysoké teploty T2 výparníku ---

10 Frimec F5MDV 335, 400, 450 VRF - Venkovní jednotka R410A F5MDV - AR 1. Outdoor electric control box assembly instructions NO. Content 1 Cement resistor 2 Aluminum electrolysis capacitor 3 Main control board 4 Intermediate adapter plate 5 Terminal block, 4P 6 Transformer 7 Contactor 8 Thermistor 9 Contactor 10 Fan module heat sink assembly 11 Bridge rectifier 12 Inverter module, Electronic control module component-ipm module 13 35A 1200V frequency converter module, Electronic Module assembly 14 Three-phase bridge rectifier 15 DC power filter plate assembly 16 Power board assembly

11 rimec 5 5, 00, Main board ports instructions en o n ednot a Main board ports instruction No. Content Port voltage 1 CN1 Reserved - 2 CN2 Discharge temperature test port T7C3 for No.2 fixed compressor DC 0~5V (in dynamic change) 3 CN3 Discharge temperature test port T7C2 for No.1 fixed compressor DC 0~5V (in dynamic change) 4 CN4 Discharge temperature test port T7C1 for inverter compressor DC 0~5V (in dynamic change) 5 CN11 Power supply port for communication board The left the first pin: DC5V 6 CN7 ODU communication, IDU network, ODU network and network accounting wiring ports DC 2.5~2.7V 7 CN8 Phase sequence test port 380V 8 CN21 Power input for No.1 transformer 220V 9 CN22 Power input for No.2 transformer 220V 10 CN25 Loading output port 220V 11 CN23 Drive port for No.2 EXV The left the first pin: DC12V The other four pins: in dynamic change 12 CN27 Drive port for No.1 EXV The left the first pin: DC12V The other four pins: in dynamic change 13 CN28 Output port (solenoid valve SV5,SV6,ST1,F1,F2 control) 220V 14 CN17 Output port (solenoid valve SV2,SV3,SV4 control) 220V 15 CN34 Output port (solenoid valve SV1 control) 220V 16 CN35 Power output for No.1 transformer Yellow-Yellow: AC9V Brown-Brown: AC13.5V 17 CN37 Power output for No.2 transformer Yellow-Yellow: AC14.5V Blue-Blue: AC14.5V 18 CN36 Power voltage test port for inverter module DC540V,+15V,N 19 IC26 Mutual inductor for inspecting DC main lead current In dynamic change 20 CN31 Drive port for inverter module The third pin on the left: DC3.3V Other pins: in dynamic change 21 CN29 Power supply port for PCB GND +5V +12V 22 CN26 Signal input port for system low pressure switch DC 0~5V (in dynamic change) 23 CN24 Signal input port for system high pressure switch DC 0~5V (in dynamic change)

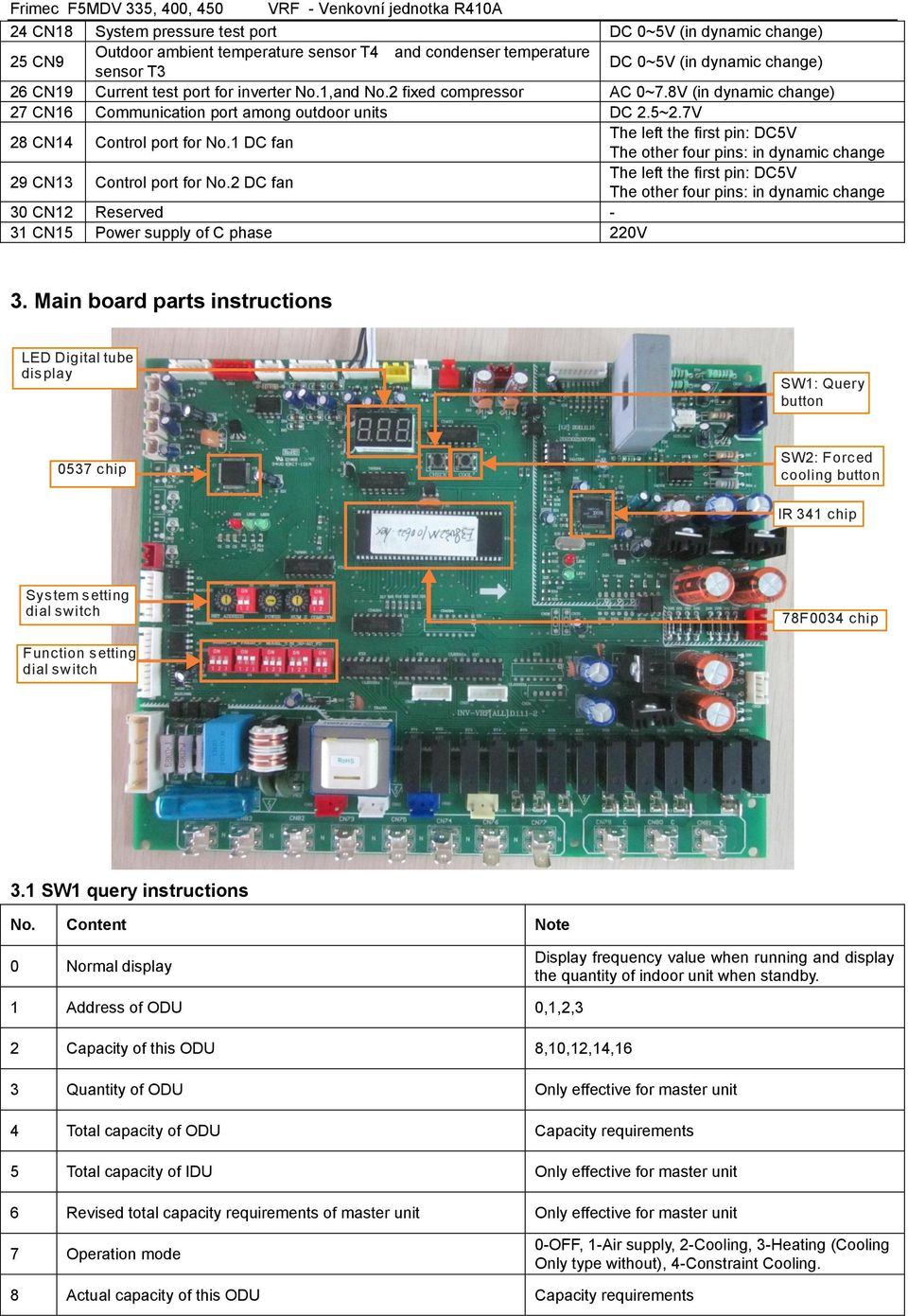

12 Frimec F5MDV 335, 400, 450 VRF - Venkovní jednotka R410A 24 CN18 System pressure test port DC 0~5V (in dynamic change) 25 CN9 Outdoor ambient temperature sensor T4 and condenser temperature sensor T3 DC 0~5V (in dynamic change) 26 CN19 Current test port for inverter No.1,and No.2 fixed compressor AC 0~7.8V (in dynamic change) 27 CN16 Communication port among outdoor units DC 2.5~2.7V 28 CN14 Control port for No.1 DC fan The left the first pin: DC5V The other four pins: in dynamic change 29 CN13 Control port for No.2 DC fan The left the first pin: DC5V The other four pins: in dynamic change 30 CN12 Reserved - 31 CN15 Power supply of C phase 220V 3. Main board parts instructions LED Digital tube display SW1: Query button 0537 chip SW2: Forced cooling button IR 341 chip System setting dial switch 78F0034 chip Function setting dial switch 3.1 SW1 query instructions No. Content Note 0 Normal display Display frequency value when running and display the quantity of indoor unit when standby. 1 Address of ODU 0,1,2,3 2 Capacity of this ODU 8,10,12,14,16 3 Quantity of ODU Only effective for master unit 4 Total capacity of ODU Capacity requirements 5 Total capacity of IDU Only effective for master unit 6 Revised total capacity requirements of master unit Only effective for master unit 7 Operation mode 0-OFF, 1-Air supply, 2-Cooling, 3-Heating (Cooling Only type without), 4-Constraint Cooling. 8 Actual capacity of this ODU Capacity requirements

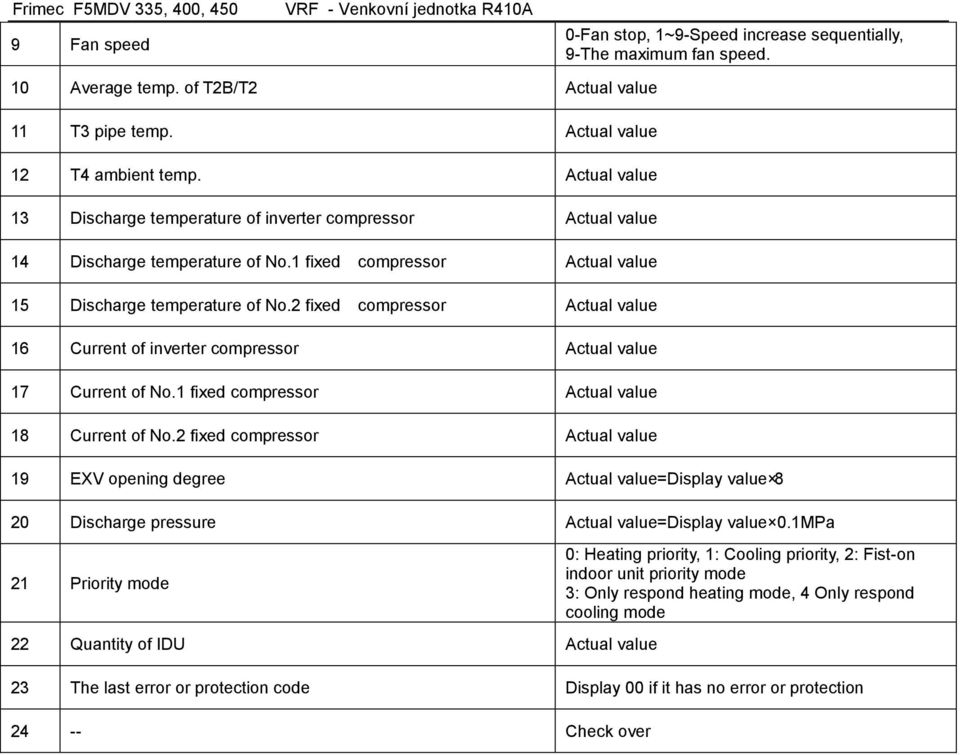

13 Frimec F5MDV 335, 400, Fan speed VRF - Venkovní jednotka R410A 0-Fan stop, 1~9-Speed increase sequentially, 9-The maximum fan speed. 10 Average temp. of T2B/T2 Actual value 11 T3 pipe temp. Actual value 12 T4 ambient temp. Actual value 13 Discharge temperature of inverter compressor Actual value 14 Discharge temperature of No.1 fixed compressor Actual value 15 Discharge temperature of No.2 fixed compressor Actual value 16 Current of inverter compressor Actual value 17 Current of No.1 fixed compressor Actual value 18 Current of No.2 fixed compressor Actual value 19 EXV opening degree Actual value=display value 8 20 Discharge pressure Actual value=display value 0.1MPa 21 Priority mode 0: Heating priority, 1: Cooling priority, 2: Fist-on indoor unit priority mode 3: Only respond heating mode, 4 Only respond cooling mode 22 Quantity of IDU Actual value 23 The last error or protection code Display 00 if it has no error or protection Check over

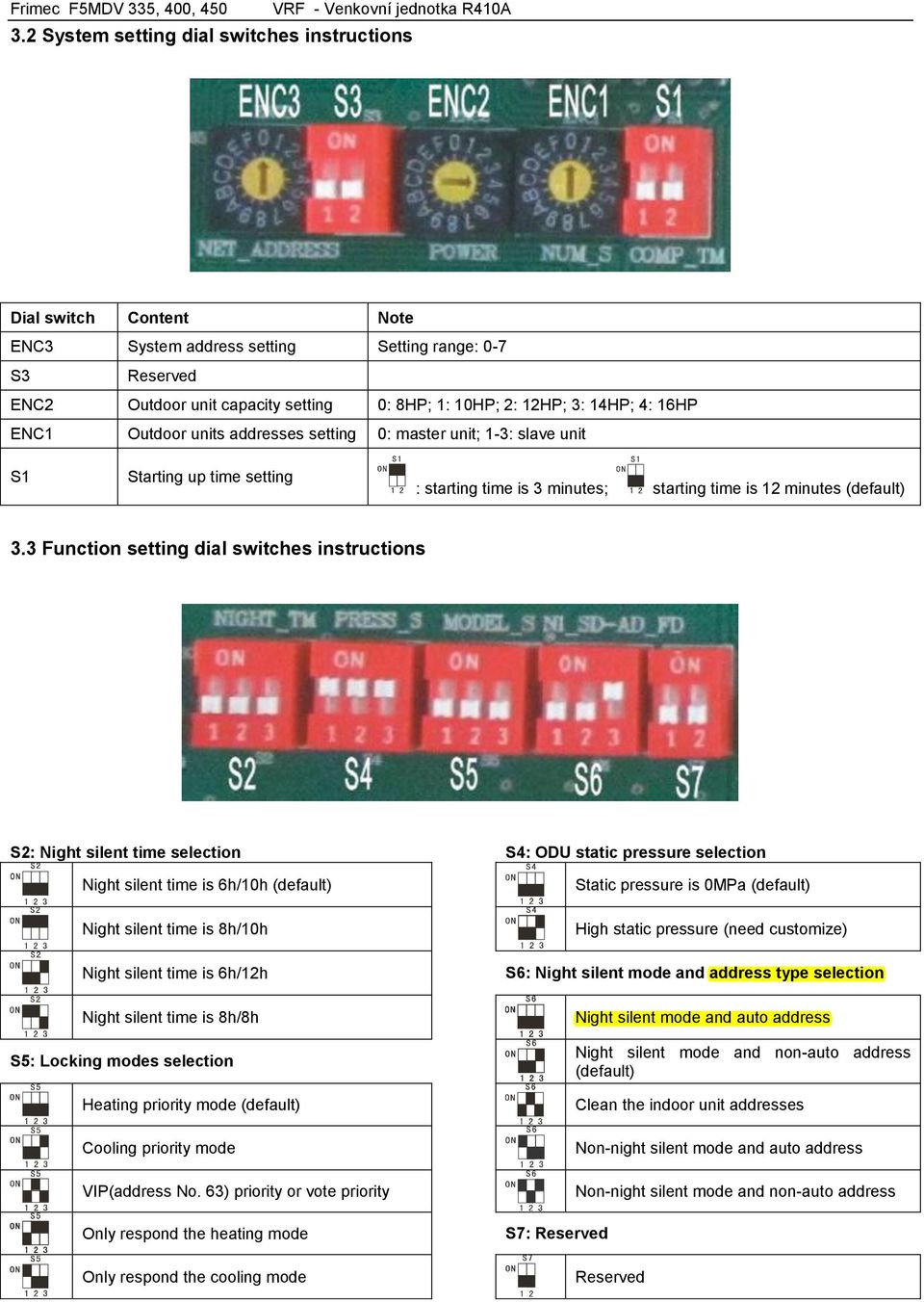

14 Frimec F5MDV 335, 400, 450 VRF - Venkovní jednotka R410A 3.2 System setting dial switches instructions Dial switch Content Note ENC3 System address setting Setting range: 0-7 S3 Reserved ENC2 Outdoor unit capacity setting 0: 8HP; 1: 10HP; 2: 12HP; 3: 14HP; 4: 16HP ENC1 Outdoor units addresses setting 0: master unit; 1-3: slave unit S1 Starting up time setting : starting time is 3 minutes; starting time is 12 minutes (default) 3.3 Function setting dial switches instructions S2: Night silent time selection S4: ODU static pressure selection Night silent time is 6h/10h (default) Night silent time is 8h/10h Night silent time is 6h/12h Night silent time is 8h/8h S5: Locking modes selection Heating priority mode (default) Cooling priority mode VIP(address No. 63) priority or vote priority Only respond the heating mode Only respond the cooling mode Static pressure is 0MPa (default) High static pressure (need customize) S6: Night silent mode and address type selection S7: Reserved Night silent mode and auto address Night silent mode and non-auto address (default) Clean the indoor unit addresses Non-night silent mode and auto address Non-night silent mode and non-auto address Reserved

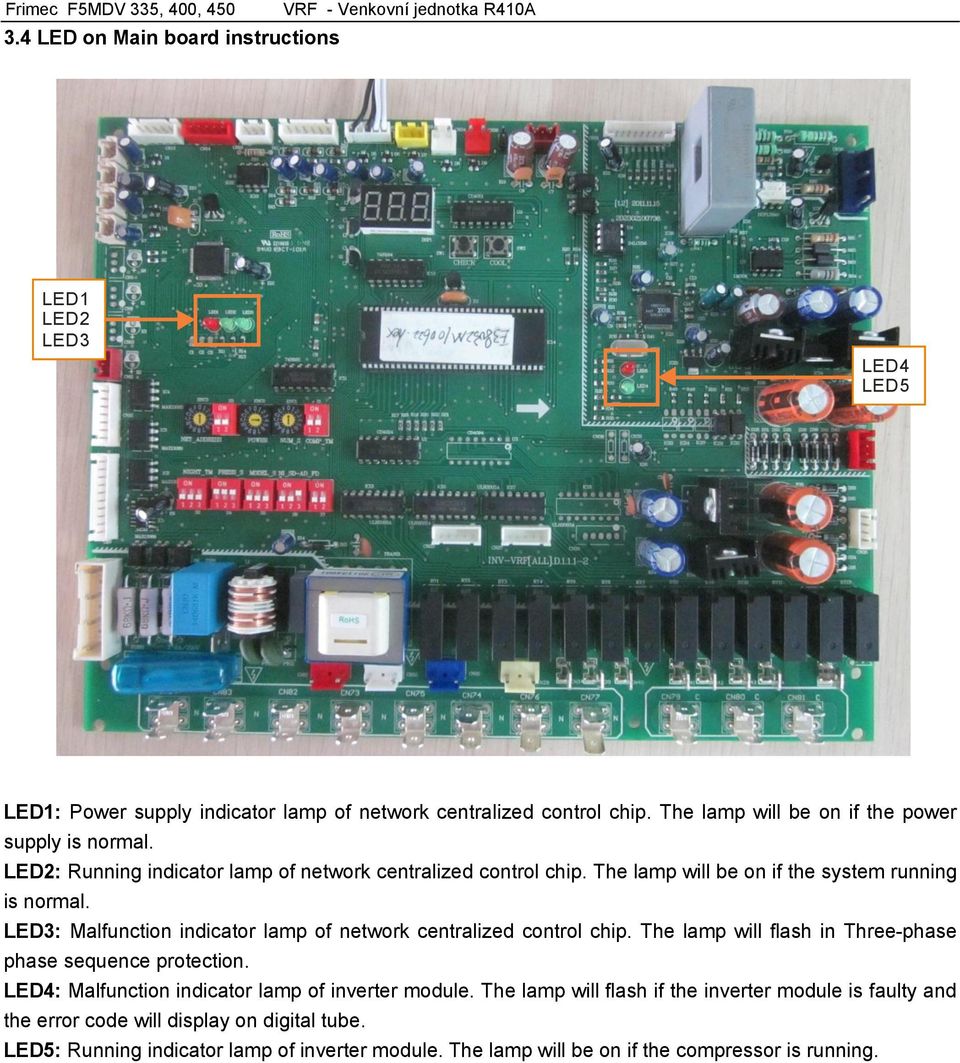

15 Frimec F5MDV 335, 400, LED on Main board instructions VRF - Venkovní jednotka R410A LED1 LED2 LED3 LED4 LED5 LED1: Power supply indicator lamp of network centralized control chip. The lamp will be on if the power supply is normal. LED2: Running indicator lamp of network centralized control chip. The lamp will be on if the system running is normal. LED3: Malfunction indicator lamp of network centralized control chip. The lamp will flash in Three-phase phase sequence protection. LED4: Malfunction indicator lamp of inverter module. The lamp will flash if the inverter module is faulty and the error code will display on digital tube. LED5: Running indicator lamp of inverter module. The lamp will be on if the compressor is running.

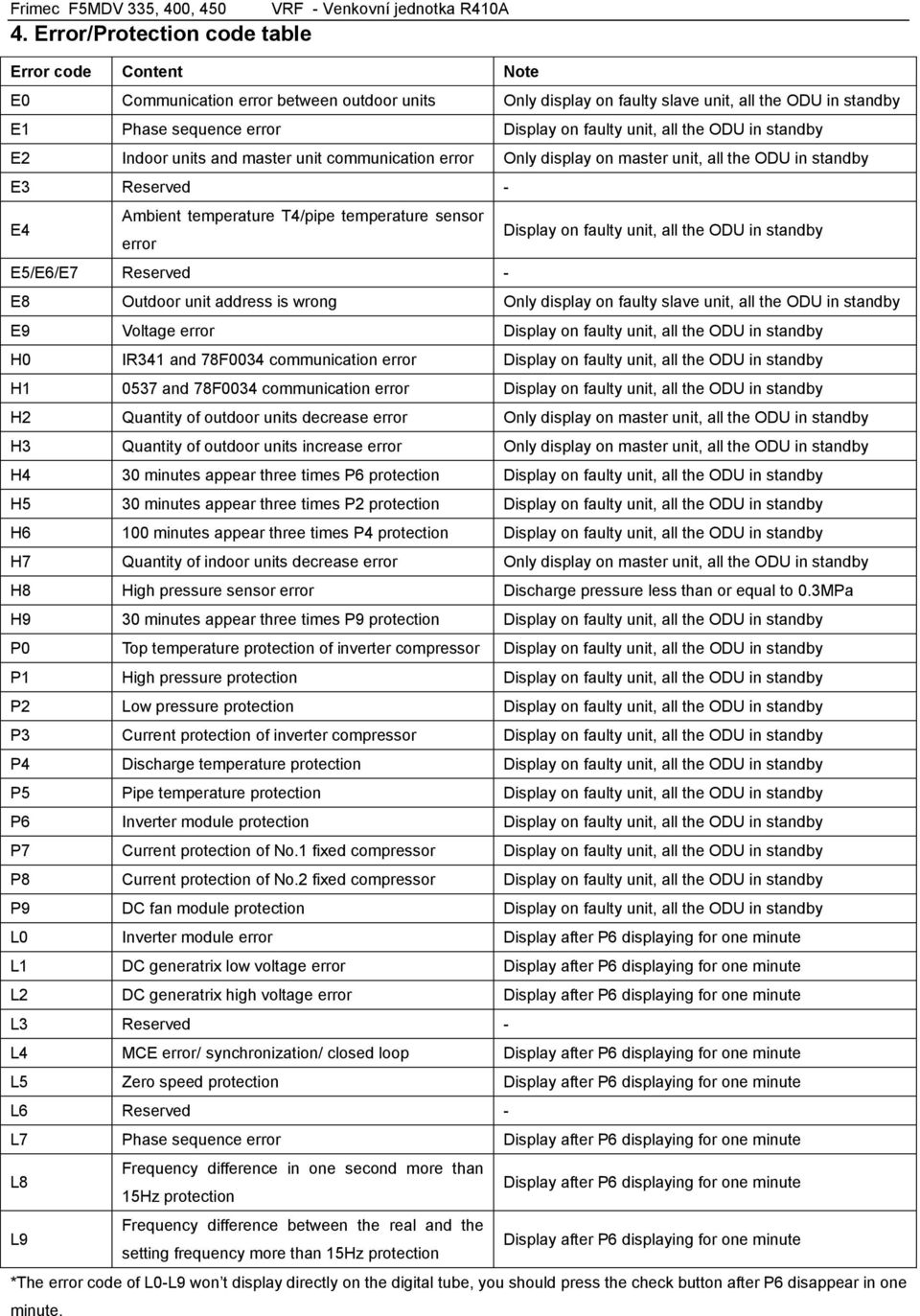

16 Frimec F5MDV 335, 400, 450 VRF - Venkovní jednotka R410A 4. Error/Protection code table Error code Content Note E0 Communication error between outdoor units Only display on faulty slave unit, all the ODU in standby E1 Phase sequence error Display on faulty unit, all the ODU in standby E2 Indoor units and master unit communication error Only display on master unit, all the ODU in standby E3 Reserved - E4 Ambient temperature T4/pipe temperature sensor error Display on faulty unit, all the ODU in standby E5/E6/E7 Reserved - E8 Outdoor unit address is wrong Only display on faulty slave unit, all the ODU in standby E9 Voltage error Display on faulty unit, all the ODU in standby H0 IR341 and 78F0034 communication error Display on faulty unit, all the ODU in standby H and 78F0034 communication error Display on faulty unit, all the ODU in standby H2 Quantity of outdoor units decrease error Only display on master unit, all the ODU in standby H3 Quantity of outdoor units increase error Only display on master unit, all the ODU in standby H4 30 minutes appear three times P6 protection Display on faulty unit, all the ODU in standby H5 30 minutes appear three times P2 protection Display on faulty unit, all the ODU in standby H6 100 minutes appear three times P4 protection Display on faulty unit, all the ODU in standby H7 Quantity of indoor units decrease error Only display on master unit, all the ODU in standby H8 High pressure sensor error Discharge pressure less than or equal to 0.3MPa H9 30 minutes appear three times P9 protection Display on faulty unit, all the ODU in standby P0 Top temperature protection of inverter compressor Display on faulty unit, all the ODU in standby P1 High pressure protection Display on faulty unit, all the ODU in standby P2 Low pressure protection Display on faulty unit, all the ODU in standby P3 Current protection of inverter compressor Display on faulty unit, all the ODU in standby P4 Discharge temperature protection Display on faulty unit, all the ODU in standby P5 Pipe temperature protection Display on faulty unit, all the ODU in standby P6 Inverter module protection Display on faulty unit, all the ODU in standby P7 Current protection of No.1 fixed compressor Display on faulty unit, all the ODU in standby P8 Current protection of No.2 fixed compressor Display on faulty unit, all the ODU in standby P9 DC fan module protection Display on faulty unit, all the ODU in standby L0 Inverter module error Display after P6 displaying for one minute L1 DC generatrix low voltage error Display after P6 displaying for one minute L2 DC generatrix high voltage error Display after P6 displaying for one minute L3 Reserved - L4 MCE error/ synchronization/ closed loop Display after P6 displaying for one minute L5 Zero speed protection Display after P6 displaying for one minute L6 Reserved - L7 Phase sequence error Display after P6 displaying for one minute L8 Frequency difference in one second more than 15Hz protection Display after P6 displaying for one minute L9 Frequency difference between the real and the setting frequency more than 15Hz protection Display after P6 displaying for one minute *The error code of L0-L9 won t display directly on the digital tube, you should press the check button after P6 disappear in one minute.

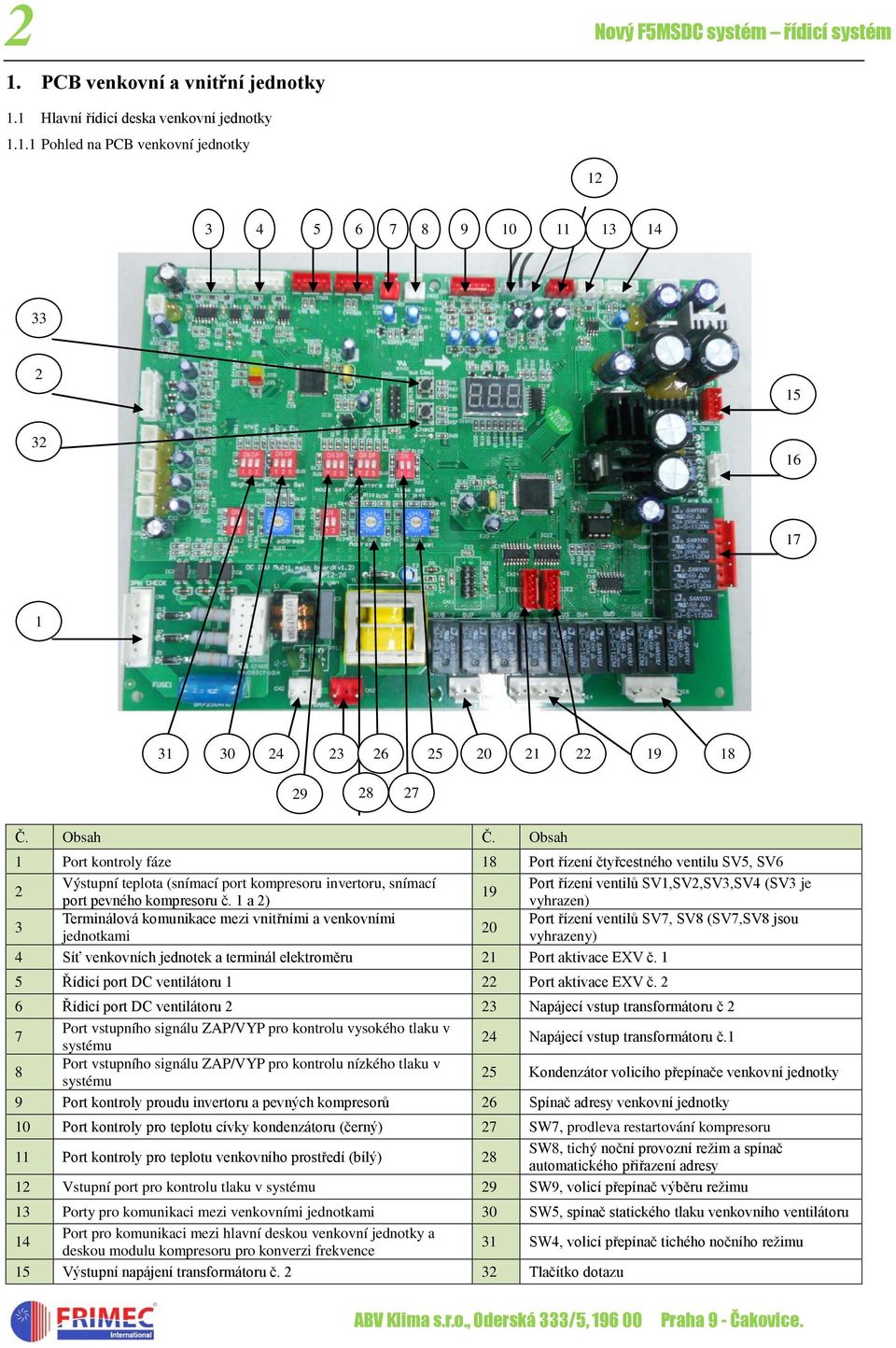

17 2 1. PCB venkovní a vnitřní jednotky Nový F5MSDC systém řídicí systém 1.1 Hlavní řídicí deska venkovní jednotky Pohled na PCB venkovní jednotky Č. Obsah Č. Obsah 1 Port kontroly fáze 18 Port řízení čtyřcestného ventilu SV5, SV6 2 Výstupní teplota (snímací port kompresoru invertoru, snímací Port řízení ventilů SV1,SV2,SV3,SV4 (SV3 je 19 port pevného kompresoru č. 1 a 2) vyhrazen) 3 Terminálová komunikace mezi vnitřními a venkovními Port řízení ventilů SV7, SV8 (SV7,SV8 jsou 20 jednotkami vyhrazeny) 4 Síť venkovních jednotek a terminál elektroměru 21 Port aktivace EXV č. 1 5 Řídicí port DC ventilátoru 1 22 Port aktivace EXV č. 2 6 Řídicí port DC ventilátoru 2 23 Napájecí vstup transformátoru č 2 7 Port vstupního signálu ZAP/VYP pro kontrolu vysokého tlaku v systému 24 Napájecí vstup transformátoru č.1 8 Port vstupního signálu ZAP/VYP pro kontrolu nízkého tlaku v systému 25 Kondenzátor volicího přepínače venkovní jednotky 9 Port kontroly proudu invertoru a pevných kompresorů 26 Spínač adresy venkovní jednotky 10 Port kontroly pro teplotu cívky kondenzátoru (černý) 27 SW7, prodleva restartování kompresoru 11 Port kontroly pro teplotu venkovního prostředí (bílý) 28 SW8, tichý noční provozní režim a spínač automatického přiřazení adresy 12 Vstupní port pro kontrolu tlaku v systému 29 SW9, volicí přepínač výběru režimu 13 Porty pro komunikaci mezi venkovními jednotkami 30 SW5, spínač statického tlaku venkovního ventilátoru 14 Port pro komunikaci mezi hlavní deskou venkovní jednotky a deskou modulu kompresoru pro konverzi frekvence 31 SW4, volicí přepínač tichého nočního režimu 15 Výstupní napájení transformátoru č Tlačítko dotazu ABV Klima s.r.o., Oderská 333/5, Praha 9 - Čakovice.

18 Nový F5MSDC systém řídicí systém 3 16 Výstupní napájení transformátoru č Tlačítko nuceného chlazení 17 Svorka výstupního zatížení Definice volicích kódů SW5 SW9 SW8 SW4 SW7 SW12 SW11 SW10 SW13 SW6 SW4 Nastavení parametru pro tichý noční provoz Význam Po 6 hodinách špičkové denní teploty se spustí tichý noční provoz a potrvá 8 hodin. Potom se systém vrátí do normálního provozu. Po 8 hodinách špičkové denní teploty se spustí tichý noční provoz a potrvá 10 hodin. Potom se systém vrátí do normálního provozu. Po 6 hodinách špičkové denní teploty se spustí tichý noční provoz a potrvá 12 hodin. Potom se systém vrátí do normálního provozu. Po 8 hodinách špičkové denní teploty se spustí tichý noční provoz a potrvá 8 hodin. Potom se systém vrátí do normálního provozu. Ukázka (výchozí nastavení) Poznámky K dispozici pouze tehdy, když uživatel zapne tichý noční provozní režim na přepínači SW8. Noční tichý provozní režim je ve výchozím nastavení zapnutý. SW5 Nastavení ESP venkovního ventilátoru Význam ESP venkovního ventilátoru se rovná 0 Pa. Maximální ESP venkovního ventilátoru může být 85 Pa. ABV Klima s.r.o., Oderská 333/5, Praha 9 - Čakovice.

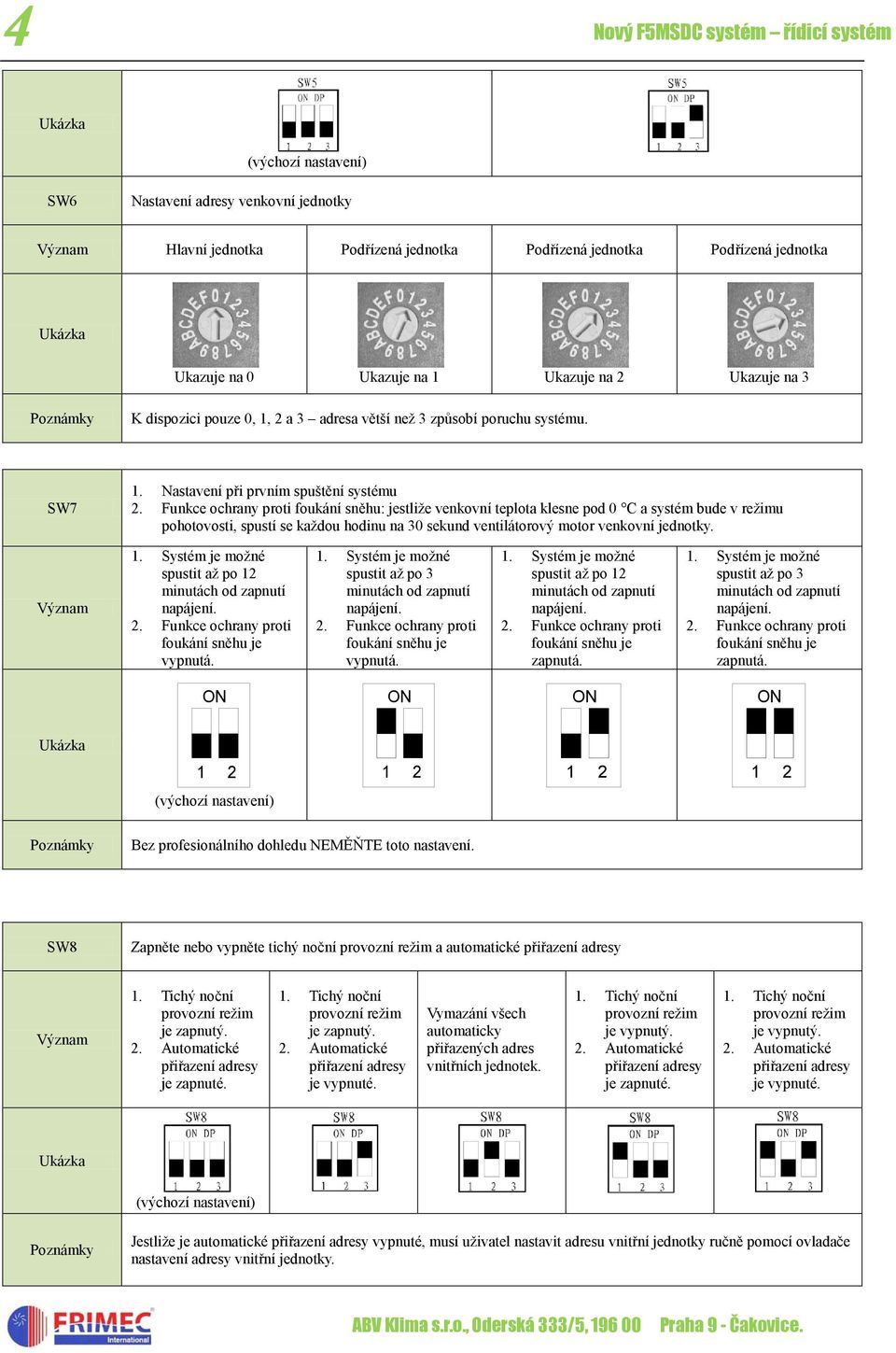

19 4 Nový F5MSDC systém řídicí systém Ukázka (výchozí nastavení) SW6 Nastavení adresy venkovní jednotky Význam Hlavní jednotka Podřízená jednotka Podřízená jednotka Podřízená jednotka Ukázka Ukazuje na 0 Ukazuje na 1 Ukazuje na 2 Ukazuje na 3 Poznámky K dispozici pouze 0, 1, 2 a 3 adresa větší než 3 způsobí poruchu systému. SW7 1. Nastavení při prvním spuštění systému 2. Funkce ochrany proti foukání sněhu: jestliže venkovní teplota klesne pod 0 C a systém bude v režimu pohotovosti, spustí se každou hodinu na 30 sekund ventilátorový motor venkovní jednotky. Význam 1. Systém je možné spustit až po 12 minutách od zapnutí napájení. 2. Funkce ochrany proti foukání sněhu je vypnutá. 1. Systém je možné spustit až po 3 minutách od zapnutí napájení. 2. Funkce ochrany proti foukání sněhu je vypnutá. 1. Systém je možné spustit až po 12 minutách od zapnutí napájení. 2. Funkce ochrany proti foukání sněhu je zapnutá. 1. Systém je možné spustit až po 3 minutách od zapnutí napájení. 2. Funkce ochrany proti foukání sněhu je zapnutá. ON ON ON ON Ukázka (výchozí nastavení) Poznámky Bez profesionálního dohledu NEMĚŇTE toto nastavení. SW8 Zapněte nebo vypněte tichý noční provozní režim a automatické přiřazení adresy Význam 1. Tichý noční provozní režim je zapnutý. 2. Automatické přiřazení adresy je zapnuté. 1. Tichý noční provozní režim je zapnutý. 2. Automatické přiřazení adresy je vypnuté. Vymazání všech automaticky přiřazených adres vnitřních jednotek. 1. Tichý noční provozní režim je vypnutý. 2. Automatické přiřazení adresy je zapnuté. 1. Tichý noční provozní režim je vypnutý. 2. Automatické přiřazení adresy je vypnuté. Ukázka (výchozí nastavení) Poznámky Jestliže je automatické přiřazení adresy vypnuté, musí uživatel nastavit adresu vnitřní jednotky ručně pomocí ovladače nastavení adresy vnitřní jednotky. ABV Klima s.r.o., Oderská 333/5, Praha 9 - Čakovice.

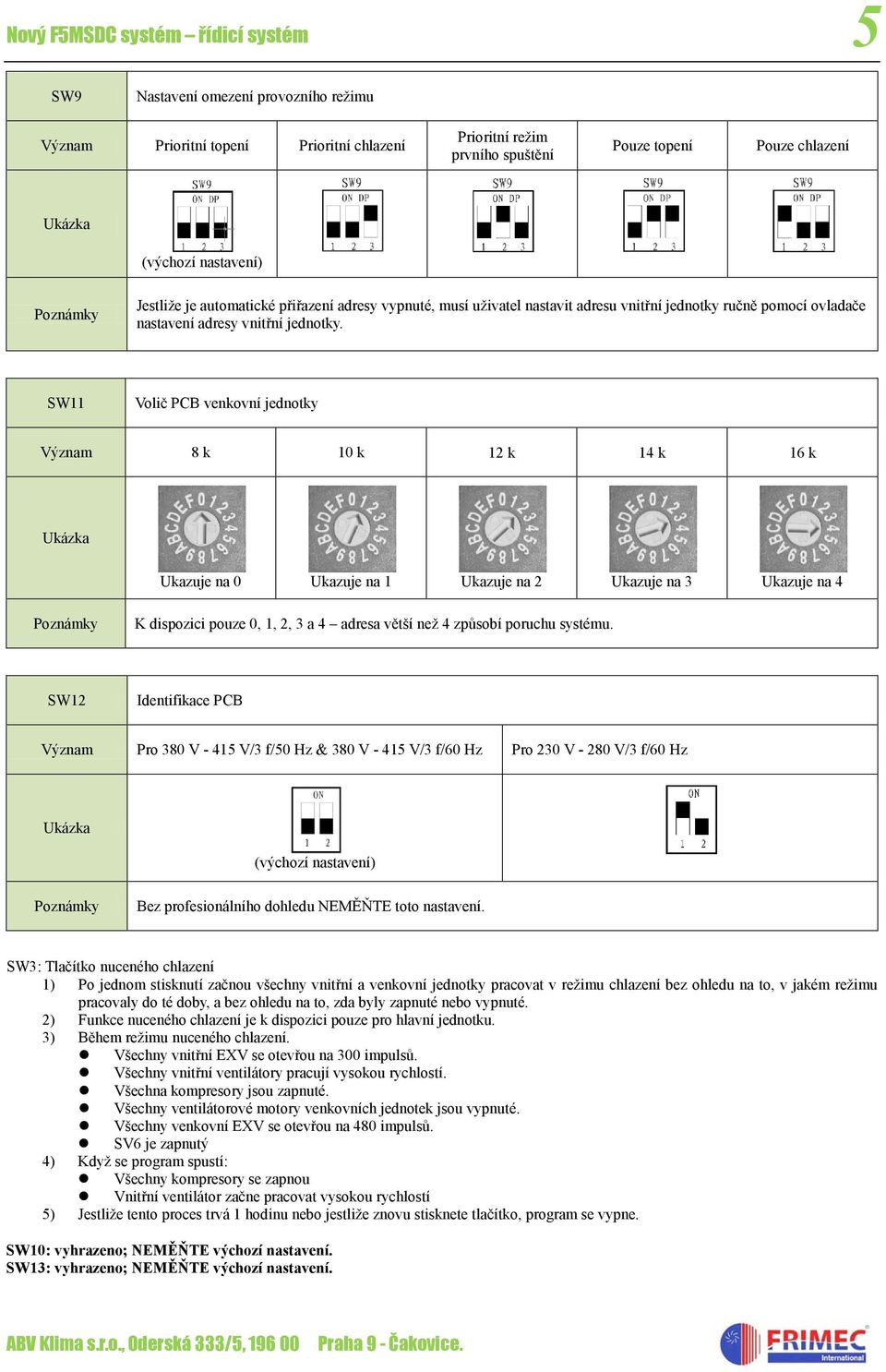

20 Nový F5MSDC systém řídicí systém 5 SW9 Nastavení omezení provozního režimu Význam Prioritní topení Prioritní chlazení Prioritní režim prvního spuštění Pouze topení Pouze chlazení Ukázka (výchozí nastavení) Poznámky Jestliže je automatické přiřazení adresy vypnuté, musí uživatel nastavit adresu vnitřní jednotky ručně pomocí ovladače nastavení adresy vnitřní jednotky. SW11 Volič PCB venkovní jednotky Význam 8 k 10 k 12 k 14 k 16 k Ukázka Ukazuje na 0 Ukazuje na 1 Ukazuje na 2 Ukazuje na 3 Ukazuje na 4 Poznámky K dispozici pouze 0, 1, 2, 3 a 4 adresa větší než 4 způsobí poruchu systému. SW12 Identifikace PCB Význam Pro 380 V V/3 f/50 Hz & 380 V V/3 f/60 Hz Pro 230 V V/3 f/60 Hz Ukázka (výchozí nastavení) Poznámky Bez profesionálního dohledu NEMĚŇTE toto nastavení. SW3: Tlačítko nuceného chlazení 1) Po jednom stisknutí začnou všechny vnitřní a venkovní jednotky pracovat v režimu chlazení bez ohledu na to, v jakém režimu pracovaly do té doby, a bez ohledu na to, zda byly zapnuté nebo vypnuté. 2) Funkce nuceného chlazení je k dispozici pouze pro hlavní jednotku. 3) Během režimu nuceného chlazení. Všechny vnitřní EXV se otevřou na 300 impulsů. Všechny vnitřní ventilátory pracují vysokou rychlostí. Všechna kompresory jsou zapnuté. Všechny ventilátorové motory venkovních jednotek jsou vypnuté. Všechny venkovní EXV se otevřou na 480 impulsů. SV6 je zapnutý 4) Když se program spustí: Všechny kompresory se zapnou Vnitřní ventilátor začne pracovat vysokou rychlostí 5) Jestliže tento proces trvá 1 hodinu nebo jestliže znovu stisknete tlačítko, program se vypne. SW10: vyhrazeno; NEMĚŇTE výchozí nastavení. SW13: vyhrazeno; NEMĚŇTE výchozí nastavení. ABV Klima s.r.o., Oderská 333/5, Praha 9 - Čakovice.

21 6 Nový F5MSDC systém řídicí systém Postupy při dotazování. Č. Displej Obsah Poznámky / - - Počet vnitřních jednotek, které mohou komunikovat s venkovní jednotkou Zobrazí se v pohotovostním režimu systému / - - Frekvence kompresoru invertoru Zobrazí se při provozu systému Adresa venkovní jednotky 0 (hlavní jednotka), 1 (podřízená jednotka), 2 (podřízená jednotka), 3 (podřízená jednotka), 4 (podřízená jednotka) Výkon venkovní jednotky 8 (k), 10 (k), 12 (k), 14 (k), 16 (k) Počet venkovních jednotek Dostupné pouze pro hlavní jednotku Celkový výkon všech venkovních jednotek Celkový výkon v k Požadavek na celkový výkon všech vnitřních jednotek Dostupné pouze pro hlavní jednotku Požadavek na celkový upravený výkon Dostupné pouze pro hlavní jednotku Provozní režim 0 (vypnuto nebo pouze ventilace) 2 (chlazení) 3 (topení) 4 (nucené chlazení) Skutečný výstupní výkon venkovní jednotky Skutečný výstup v k Rozsah rychlostí ventilátoru venkovní jednotky 0,1,2,3,4,5,6,7,8, T2/T2B (průměrná teplota cívky vnitřní jednotky) Zobrazení skutečné hodnoty T3 (teplota cívky venkovní jednotky) Zobrazení skutečné hodnoty T4 (teplota okolního prostředí) Zobrazení skutečné hodnoty Výstupní teplota kompresoru invertoru Zobrazení skutečné hodnoty, normálně 75~85 C Výstupní teplota pevného kompresoru 1 Zobrazení skutečné hodnoty, normálně 75~85 C Výstupní teplota pevného kompresoru 2 Zobrazení skutečné hodnoty, normálně 75~85 C Proud kompresoru invertoru Zobrazení skutečné hodnoty, normálně 3~10 A Proud pevného kompresoru 1 Zobrazení skutečné hodnoty, normálně 7~10 A Proud pevného kompresoru 2 Zobrazení skutečné hodnoty, normálně 7~10 A Otevření EXV Skutečný impuls = zobrazená hodnota x Výstupní tlak Skutečná hodnota = zobrazená hodnota x 0,1 MPa 2,7~3,1 MPa v režimu chlazení, 2,2~2,7 MPa v režimu topení Sekundární proud Zobrazení skutečné hodnoty, systém se vypne, pokud hodnota překročí 14 A Sekundární napětí Zobrazení skutečné hodnoty, normálně 11~ Prioritní provozní režim 0: nejprve topení 1: nejprve chlazení 2: nejprve první spuštění 3. pouze topení 4: pouze chlazení 5: vyhrazeno 6: vyhrazeno Počet připojených vnitřních jednotek Vnitřní jednotka, která může komunikovat s hlavní venkovní jednotkou Poslední kód ochrany nebo kód chyby Zobrazí se 00, jestliže není spuštěn žádný ochranný nebo chybový kód / Ukončit Poznámka: 1) Jestliže systém pracuje 1 hodinu a je stabilní, stiskněte tlačítko kontroly na PCB hlavní venkovní jednotky, spusťte dotazování jedné jednotky za druhou a podle skutečnosti vyplňte výše uvedenou tabulku. 2) Popis zobrazení: Normální zobrazení: v pohotovostním režimu je uveden počet vnitřních jednotek; během provozu je uvedena výstupní hodnota kompresoru v procentech. Režim provozu: 0 (vypnuto); 1 (pouze ventilace); 2 (chlazení); 3 (topení); 4 (nucené chlazení) Rozsah rychlostí venkovního ventilátoru: 0 (vypnuto); 1~9 postupné zvýšení rychlosti. Otevření EXV: Skutečný impuls = zobrazená hodnota x 8 Počet vnitřních jednotek: vnitřní jednotky, které mohou normálně komunikovat s venkovní jednotkou. ABV Klima s.r.o., Oderská 333/5, Praha 9 - Čakovice.

22 Nový F5MSDC systém řídicí systém Kód chyb venkovní jednotky. Kód Porucha nebo ochrana poznámka E0 Porucha komunikace venkovní jednotky Zobrazí se pouze podřízená jednotka E1 E2 E3 E4 E5 E6 E7 E8 E9 Porucha ve sledu fází Komunikace mezi hlavní venkovní jedn. a vnitřními jedn. vyhrazeno Porucha čidla teploty okolního prostředí vyhrazeno Porucha čidla teploty venkovního výměníku tepla vyhrazeno Nesprávná adresa venkovní jednotky vyhrazeno H0 Porucha komunikace mezi DSP a 0547 H1 Porucha komunikace mezi 0537 a 0547 H2 Porucha snížení počtu venkovních jednotek Zobrazí se pouze hlavní jednotka H3 Porucha zvýšení počtu venkovních jednotek Zobrazí se pouze hlavní jednotka H4 Zásah ochrany P6 třikrát za 30 minut. Pro vymazání chybového kódu vypněte a zapněte napájení. H5 Zásah ochrany P2 třikrát za 30 minut. Pro vymazání chybového kódu vypněte a zapněte napájení. H6 Zásah ochrany P4 třikrát za 100 minut. Pro vymazání chybového kódu vypněte a zapněte napájení. H7 Porucha snížení počtu vnitřních jednotek během 3 minut. Obnovení po správném počtu vnitřních jednotek H8 Chyba čidla výstupního tlaku Když je výstupní tlak nižší než 0,3 MPa H9 Zásah ochrany P9 třikrát za 30 minut. Pro vymazání chybového kódu vypněte a zapněte napájení. P1 P2 P3 P4 P5 P6 Ochrana vysokého tlaku Ochrana nízkého tlaku Ochrana proti nadproudu kompresoru invertoru Ochrana čidla výstupní teploty Ochrana čidla teploty výměníku tepla Ochrana modulu měniče P7 Proudová ochrana pevného kompresoru 1 P8 Proudová ochrana pevného kompresoru 2 P9 L0 L1 L2 L3 L4 L5 L6 L7 L8 L9 Ochrana modulu ventilátoru Porucha kompresoru invertoru Ochrana proti nízkému napětí DC generátoru Ochrana proti vysokému napětí DC generátoru Vyhrazeno Porucha/simultánnost/cyklická smyčka MCE Ochrana proti nulové rychlosti Vyhrazeno Ochrana proti nesprávné fázi Rozdíl v rychlostech > 15 Hz ochrana mezi hodinami vpředu a vzadu Rozdíl v rychlostech > 15 Hz ochrana mezi skutečnou rychlostí a nastavenou rychlostí Chybový kód po zásahu ochrany P6 ABV Klima s.r.o., Oderská 333/5, Praha 9 - Čakovice.

23 1. Co je souprava k připojení AHU? Souprava k připojení kondenzační jednotky Frimec je rozhraní, které umožňuje připojit vzduchotechnickou jednotku jiného výrobce k venkovním jednotkám Frimec VRF. Tato souprava k připojení umožňuje použít venkovní jednotky Frimec VRF, takže představuje ideální řešení při požadovaném použití unikátní klimatizační jednotky.

24 2. Obsah soupravy Souprava k připojení vzduchotechnické jednotky sestává z řídicí jednotky, EXV ventilu, teplotních čidel a kabelového ovladače EXV část Ovladač Souprava k připojení AHU Řídicí jednotka Čidla a kabely

25 3. Schéma systému Venkovní jednotka Frimec VRF Vnitřní jednotka Frimec VRF Souprava k připojení AHU Vzduchotechnická jednotka jiného výrobce

26 4. Konfigurace systému Venkovní jednotka Souprava k připojení klimatizační jednotky Klimatizační jednotka Frimec VRF Řídicí jednotka PCB Napájecí vývody Komunikační vývody EXV part Výstupní trubka Sací trubka EXV Vzduchotechnická jednotka jiného výrobce Systém řízení Kabelový ovladač Centrální ovládání Síťové ovládání BMS Kabeláž příslušenství Kabely: 1 kabel ovladače 3 kabely teplotních čidel Dodává Frimec Nakoupíte na trhu

27 4. Konfigurace systému Napájení Napájení P/Q/E X/Y/E T1/T2/T2B Plynová trubka/trubka na kapalinu Ventilátor/čerpadlo Napájení

28 5. Instalace teplotních snímačů Instalace trubkových teplotních snímačů na tepelný výměník DX AHU T1: čidlo pokojové teploty instalované na straně zpětného vedení vzduchu (není znázorněno ve schématu) T2: prostřední teplotní čidlo výparníku T2B: výstupní teplotní čidlo výparníku T2B: výstupní teplotní čidlo výparníku Výměník tepla DX AHU od jiného výrobce T2: prostřední teplotní čidlo výparníku

29 5. Kabelové svorky Svorky ventilátor, čerpadlo, řídicí spínač vodní hladiny vyhrazeny pro klimatizační jednotku. Vstup ZAP/VYP, signál poplachu. Napájení Čerpadlo Komunikace ZAP/VYP Ventilátor Alarm Venkovní j. Plovákový spínač

30 Uživatelský manuál kabelového ovladače pro komunikační box AHUKZ - F5MDV Kabelový ovladač s dotykovými tlačítky Parametry kabelového ovladače Model Napájecí napětí 5,0 V DC Rozsah teplot okolního prostředí -5 C~+43 C Rozsah vlhkosti okolního prostředí RV 40 % ~ 90 % Provozní vlastnosti 1. Provozní režim: chlazení, topení, odvlhčení, ventilace a automatický režim. 2. Nastavení režimu tlačítky. 3. Rozsah nastavení teploty v místnosti: 17 C ~30 C. 4. LCD displej. 5. Dotykové ovládání Přehled funkcí KJR-29B je kabelový ovladač s dotykovými tlačítky. Nová funkce Funkce připomenutí čištění vzduchového filtru Funkce nastavení adresy vnitřní jednotky Funkce přijímače dálkového ovládání Uzamknutí kabelového ovladače Tichý provoz Řízení podle nastavené teploty Základní funkce ZAPNUTÍ a VYPNUTÍ klimatizační jednotky Funkce automatického restartování Nastavení času zapnutí a vypnutí Nastavení hodin Nastavení provozního režimu, teploty Funkce rychlosti ventilátoru a natáčení Regulační systém

31 Uživatelský manuál kabelového ovladače pro komunikační box AHUKZ - F5MDV Vizuální provedení kabelového ovladače Ikona řízení podle nastavené teploty Ikona připomenutí čištění d h éh filt Provozní režim Ikona přenosu informací Nastavení teploty Ikona provozu Tlačítko výběru režimu Tlačítko doleva Tlačítko rychlosti Okno přijímače dálkového ovládání Ikona zámku Ikona funkce Zobrazení časovače/hodin Provozní rychlost ventilátoru Ikona natáčení Tlačítko ZAP/VYP Tlačítko doprava Tlačítko Tichý (1) Funkce přijímače dálkového ovládání Součástí modelu je přijímač signálu vysílaného z bezdrátového dálkového ovladače. Bezdrátový dálkový ovladač můžete používat k ovládání klimatizační jednotky prostřednictvím kabelového dálkového ovladače, jestliže je systém připojen k napájení. Poznámka: Kabelový ovladač nebude přijímat pokyny k ovládání natáčení lamel. V případě vnitřní jednotky s funkcí natáčení lamel můžete použít buď přímo dálkový ovladač k ovládání natočení s využitím displeje na vnitřní jednotce, nebo tlačítko natáčení na kabelovém dálkovém ovladači k ovládání natočení lamel vnitřní jednotky. (2) Tlačítko ON/OFF (Zap/Vyp) Stisknutím tlačítka ON/OFF se zapíná a vypíná vnitřní jednotka. Jestliže je jednotka vypnutá, stisknutím tlačítka ON/OFF se jednotka zapne a rozsvítí se provozní ikona. Jestliže je jednotka zapnutá, stisknutím tlačítka ON/OFF se jednotka vypne a provozní ikona zhasne. (3) Tlačítko Mode (výběr režimu) Stisknutím tlačítka režimu můžete nastavit provozní režim; při každém stisknutí tlačítka se provozní režim změní na další provozní režim v pořadí: AUTO (AUTOMATICKY) COOL (CHLAZENÍ) DRY (ODVLHČENÍ) HEAT (TOPENÍ) FAN (VENTILACE) Jestliže je ovladač určen pouze k chlazení, nebude k dispozici režim HEAT (topení). 4) Nastavení rychlosti ventilátoru V režimech COOL (chlazení), HEAT (topení) a FAN (ventilace) můžete pomocí tlačítka rychlosti ventilátoru nastavit rychlost ventilátoru. Při každém stisknutí tlačítka rychlosti ventilátoru se rychlost změní na další v pořadí: AUTO (automaticky) LOW (nízká rychlost) MID (střední rychlost) HIGH (vysoká rychlost) AUTO (automaticky) V režimech AUTO (automaticky) a DRY (odvlhčení) nelze rychlost ventilátoru nastavit; výchozím nastavením je automatická rychlost ventilátoru. Regulační systém

32 Uživatelský manuál kabelového ovladače pro komunikační box AHUKZ (5) Nastavení teploty V režimech AUTO (automaticky), COOL (chlazení), DRY (odvlhčení), HEAT (topení) můžete tlačítky TEMP nahoru/dolů nastavit teplotu rozsah nastavení činí 17 ~30 (nebo 62 ~88 ). Nastavenou teplotu nelze změnit v režimu FAN (ventilace). (6) Nastavení časovače zapnutí a vypnutí Stisknutím tlačítka nastavení časovače/hodin vstoupíte do režimu nastavení časovače zapnutí. Na displeji se zobrazí ikona časovače a. Čas můžete upravit tlačítky pro nastavení teploty. Jestliže bude nastavený čas kratší než 10 hodin, změní se hodnota při každém stlačení tlačítka nastavení teploty o půl hodiny. Jestliže bude nastavený čas delší než 10 hodin, změní se hodnota při každém stlačení tlačítka nastavení teploty o jednu hodinu. Maximální nastavení časovače činí 24 hodin. Po dokončení nastavení časovače zapnutí stiskněte tlačítko 26 /OK nebo počkejte 5 sekund, po jejichž uplynutí se nastavení potvrdí a systém režim nastavení automaticky opustí. Poznámka: Jestliže jste provedli nastavení časovače zapnutí/vypnutí na kabelovém dálkovém ovladači, můžete tlačítkem ON/OFF zapnout/vypnout jednotku, čímž se současně s tím zruší i nastavení časovače. (7) Nastavení hodin Stisknutím a přidržením tlačítka nastavení časovače/hodin na 3 sekundy vstoupíte do režimu nastavení hodin. Hodinová část hodin bude blikat, tlačítka nastavení teploty můžete upravit hodnotu hodin. Po dokončení nastavení hodin stiskněte tlačítko doleva nebo doprava, abyste aktivovali nastavení minutové části. Minutová část začne blikat, tlačítky nastavení teploty upravte hodnotu minut. Po nastavení času stiskněte tlačítko nebo počkejte 5 sekund, než se nastavení potvrdí a systém automaticky opustí režim nastavení času. (8) Tlačítko Tichý provoz/ok V režimech chlazení, topení a automaticky může jednotka pracovat v tichém režimu. Hlučnost jednotky se sníží nastavením rychlosti ventilátoru na nízkou rychlost. Vytvoříte tím tišší prostředí. V režimech AUTO (automaticky) a DRY (ventilace) je rychlost ventilátoru řízena automaticky a tlačítko Tichý provoz/ok nebude aktivní. (9) Zámek kabelového ovladače Současným stisknutím tlačítek nastavení teploty NAHORU a DOLŮ vyvolejte režim zámku kabelového ovladače, na displeji se rozsvítí ikona zámku. V režimu zámku nebude kabelový ovladač reagovat na žádná stisknutí tlačítek, ani na pokyny z bezdrátového dálkového ovladače. Opětovným současným stisknutím tlačítek nastavení teploty režim zámku zrušíte. (10) Funkce připomenutí čištění vzduchového filtru Kabelový ovladač zaznamenává celkovou provozní dobu vnitřní jednotky. Jakmile celkový provozní čas dosáhne předem nastavené hodnoty, rozsvítí se ikona připomenutí čištění vzduchového filtru, která vás upozorní na to, že je potřeba vyčistit vzduchový filtr vnitřní jednotky. Stisknutím a přidržením tlačítka doleva na 3 sekundy ikonu připomínky vymažete a kabelový ovladač vynuluje celkovou provozní dobu vnitřní jednotky. Poznámka: Výchozí hodnotu nastavení funkce připomínky hodin je možné změnit na hodin, hodin nebo hodin. Postup při nastavení naleznete v návodu k instalaci. (11) Funkce natočení Jestliže vnitřní jednotka podporuje funkci natáčení lamel, můžete tlačítkem doprava nastavit směr proudění vzduchu z vnitřní jednotky. Stisknutím a přidržením tohoto tlačítka na 3 sekundy zapnete nebo vypnete funkci automatického natočení. Při aktivní funkci automatického natočení bude svítit ikona natočení. Regulační systém

33 Uživatelský manuál kabelového ovladače pro komunikační box AHUKZ (12) Funkce Follow Me (řízení podle nastavené teploty) Jestliže bude systém pracovat v provozním režimu AUTO (automaticky), COOL (chlazení) nebo HEAT (topení), můžete stisknutím tlačítka doleva zapnout funkci řízení podle nastavené teploty. Opětovným stisknutím tlačítka doleva funkci řízení podle nastavené teploty vypnete. Jestliže změníte provozní režim, zruší se tím i funkce řízení podle nastavené teploty. Jestliže bude funkce řízení podle nastavené teploty aktivní, bude svítit příslušná kontrolka a na displeji kabelového ovladače se zobrazí pokojová teplota zjištěná místním čidlem. Aktuální teplota se bude odesílat do vnitřní jednotky každé 3 minuty. (13) Nastavení adres Současným stisknutím tlačítek nastavení teploty NAHORU a DOLŮ a jejich přidržením déle než 8 sekund vyvoláte režim nastavení adresy. V režimu nastavení teploty můžete vybírat ze 2 hlavních funkcí: Dotázání na adresu: stisknutím tlačítka MODE se zobrazí adresa příslušné vnitřní jednotky. Nastavení adresy: tlačítky NAHORU a DOLŮ vyberte požadovanou adresu. Potom stisknutím tlačítka FAN (ventilátor) nastavte adresu vnitřní jednotky. Na příslušné vnitřní jednotce se zobrazí a uloží nová adresa. Asi po 4 sekundách zobrazení zmizí a vnitřní jednotka se přepne do normálního režimu zobrazení. Po nastavení adres můžete pro opuštění režimu nastavení adresy stisknout tlačítko Tichý provoz/ok. Po každém nastavení adresy a opětovném vyvolání režimu dotazování/nastavení se zobrazí poslední nastavená adresa. Po odpojení a obnovení napájení však adresa zmizí. V režimu nastavení adresy nebude kabelový ovladač reagovat na žádné příkazy dálkového ovladače Instalace Příprava před instalací: Zkontrolujte, zda máte připraveny tyto části. Č. Název POČET Poznámky 1 Kabelový ovladač 1 / 2 Kulatý dřevěný montážní 3 šroub M4 20 (k montáži na zeď) 3 Kulatý montážní šroub 2 M4 25 (k montáži na elektrickou spínací skříňku) 4 Návod k instalaci 1 / 5 Návod k použití 1 / 6 Umělohmotná kompenzační 3 K montáži na zeď trubka 7 Umělohmotná šroubovací 1 K připevnění na elektrickou skříňku 86 trubička 8 Spínací kabely pro přijímací desku signálu 1 Pro připojení přijímací desky signálu a 4žilového stíněného kabelu 9 Spínací kabely pro přenos signálu z kabelového ovladače 1 (v případě potřeby) Pro připojení hlavní řídicí desky a 4žilového stíněného kabelu Regulační systém

34 Uživatelský manuál kabelového ovladače pro komunikační box AHUKZ V místě instalace proveďte tyto přípravy. Č. Název Počet (zapuštění do zdi) Poznámky ke specifikaci (pouze informativní charakter) Poznámky 1 Čtyřžilový stíněný kabel 1 RVVP-0,5 mm2 4 2 Elektrická skříňka 86 1 / / Kabelovod (izolační 3 pouzdro a upínací 1 / / šroub) Rozměry: 120*120*20mm 0,05 mm2 5; kabel kratší než 12 m Obrázek A Schéma zapojení: Kabelový l d č Čtyřžilový stíněný kabel, délka se odvíjí od instalace Infračervená Rozvodná deska vnitřní Vnitřní jednotka Regulační systém

35 Uživatelský manuál kabelového ovladače pro komunikační box AHUKZ Popis zapojení: 1) Připojte dvě svorky zapuštěného čtyřžilového stíněného kabelu ke spínacím kabelům kabelového dálkového ovladače a přijímací desky signálu. Zkontrolujte, zda pořadí 4 svorek (A/B/C/D) odpovídá pořadí kabelů pro spínání signálu (A/B/C/D). Připojené spojovací kabely přijímací desky signálu Čelní kryt Ovládací panel Šroub Kabel pro spínání signálu Čtyřžilový stíněný kabel zapuštěný ve zdi Přijímací deska signálu 2) Jestliže nelze čtyřžilový stíněný kabel protáhnout kabelovým ovladačem, lze použít k připojení spínací kabel signálu. Zkontrolujte, zda jsou kabely spolehlivé a pevné. Šroub je potřeba utáhnout utahovacím momentem v rozmezí 0,8 až 1,2 Nm (8~12 kgf.cm). Připojené spojovací kabely přijímací desky signálu Čtyřžilový stíněný kabel zapuštěný ve zdi Instalace zadního krytu 1) Zasuňte plochý šroubovák do vykrojeného otvoru ve spodní části kabelového ovladače a otočením šroubováku demontujte zadní kryt (věnujte pozornost směru otočení šroubováku, mohli byste poškodit zadní kryt). Vyříznutý otvor Zadní kryt Plochý šroubovák Čelní kryt Regulační systém

36 Uživatelský manuál kabelového ovladače pro komunikační box AHUKZ 2) Třemi šrouby GB M4X20 namontujte zadní kryt na zeď. Otvor na šroub k montáži na zeď použijte tři šrouby GB M4X20 3) Šrouby M4X25 GB připevněte zadní kryt k elektrické skříňce 86 a jedním šroubem GB M4X20 připevněte kryt ke zdi. Otvor na šroub k připevnění ke zdi použijte jeden šroub Otvor na šroub k připevnění k elektrické skříňce 86 použijte dva šrouby M4X25 4) Upravte délku dvou umělohmotných šroubovacích trubiček tak, aby odpovídala standardní vzdálenosti šroubovací trubičky elektrické skříňky od zdi. Při připevňování šroubovací trubičky ke šroubovací trubičce elektrické skříňky dbejte na to, aby byla stejně rovná jako zeď. Elektrická skříňka 86 Zadní kryt Kabely pro spínání signál Poznámka: 1. Šrouby s křížovými hlavami připevněte pomocí šroubovací trubičky spodní kryt kabelového ovladače v elektrické řídicí skříňce. Po montáži musí být spodní kryt kabelového ovladače ve stejné úrovni. Potom připevněte zadní kryt kabelového ovladače ke spodnímu krytu. 2. Nadměrným utažením šroubu způsobíte zdeformování zadního krytu. Regulační systém
