1 Číslo projektu 01 projektu AHU4 Zákazník Firma Ulice, Město, PSČ, Stát,,, Česká republika Telefon,Telefax, Kontakt, , Projektant Soupis zařízení projektu CENA BRUTTO Číslo zařízení Hmotnost (±10%) Vzduchotechnika Regulace Celkem 01 AHU kg Hmotnost celkem (±10%) kg Celková cena za vzduchotechniku Ocenění je neúplné! Celková cena za regulaci Ocenění je neúplné! Celková cena za projekt Nelze udělat součet Související obchodně technická dokumentace * Sestavné jednotky AeroMaster XP (návod na montáž a obsluhu) 03/2012 NS 120 NS /2008 Snímač tlakové diference P33 (návod) Montážní návod SUMX - doplněk montážního návodu Vento 01/2009 Řidicí jednotky VCS (návod na montáž a obsluhu) 11/2012 * Aktuální verze níže uvedených dokumentů je dostupná na Chyby projektu Některé zařízení není oceněno, nelze udělat součet cen za projekt Chyba v zařízení : 01 - AHU4 Číslo zařízení 01 zařízení AHU4 Druh, rozměr AeroMaster XP 17 Model box AMXP3 Popis zařízení * SESTAVNÁ KLIMATIZAČNÍ JEDNOTKA Hmotnost zařízení kg - standardně dodávány varianty pro vnitřní i venkovní instalace pro prostředí C2 nebo C3 dle (ČSN) EN ISO schváleno k použití v hygienických a čistých aplikacích (SZÚ , S 294/01) - standardní rozsah pracovních teplot je -40 C až +40 C - samonosná bezrámová konstrukce se zcela hladkým vnitřním pláštěm - sendvičové panely s 50 mm nehořlavou izolací - parametry dle EN 1886:2008 (M): D2, L2 resp. L1, T3, TB3 - zvuková neprůzvučnost pláště Rw=43 db - ES prohlášení shody vydáno ve spolupráci s TŰV SŰD Czech - certifikát shody dle GOST R - vyvinuto a vyráběno v souladu s certifikovaným systémem řízení jakosti ISO 9001:2001 * Detailní informace ke specifikacím a užití zařízení a příslušenství viz. Související obchodně technická dokumentace Klimatické a vstupní podmínky (zima/léto) Teplota vzduchu ( venkovní ) [ C] -12 / 30 Relativní vlhkost ( venkovní ) [%] 95 / 40 Tlak vzduchu [kpa] 100 / 100 Vzduchové parametry zařízení (přívod/odvod) Skutečný průtok vzduchu [m 3 /h] / Rychlost v průřezu [m/s] 2.44 / 2.44 Skutečná externí tlaková ztráta (rezerva) [Pa] 350 / 350 Rozdíl (k zaregulování) [Pa] 0 / 0 Výkonové parametry zařízení (přívod/odvod)* Dimenzováno na výkonový stupeň ventilátorů 5 / 5 Součtové výkony ventilátorů [kw] 3.76 / 3.05 Specifický výkon zařízení SFP E [W.m -3.s] 2403 *Návrh s vlivem kondenzace Teplota z místnosti [ C] 22 / 22 Relativní vlhkost z místnosti [%] 50 / 50 Tlaková ztráta komponentů v sestavě [Pa] 436 / 250 Výstupní teplota z přívodu (zima/léto) [ C] 20 / 19 Výstupní relativní vlhkost z přívodu (zima/léto) [%] 10 / 75 Součtové výkony pro ohřev [kw] 41 / 0 Součtové výkony pro chlazení [kw] 36 / 0 Výkon zpětného získání tepla [kw] 68 Hlukové parametry zařízení Přívod Hladiny akustického výkonu v oktávových pásmech L waokt [db(a)] a celková hladina L wa [db(a)] Oktávové pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L wa Vstup Výstup Okolí Odvod Hladiny akustického výkonu v oktávových pásmech L waokt [db(a)] a celková hladina L wa [db(a)] Oktávové pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L wa Vstup Výstup Okolí Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 1/16

2 Grafický pohled Zařízení Obrysové rozměry Zepředu XZ 01 - AHU4 X = 5701 mm, Y = 2330 mm Grafický pohled Zařízení Obrysové rozměry Shora XY 01 - AHU4 X = 5701 mm, Y = 1470 mm Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 2/16

3 Grafický pohled Zařízení Obrysové rozměry Zleva YZ 01 - AHU4 X = 1470 mm, Y = 2330 mm Grafický pohled Zařízení Obrysové rozměry Zprava YZ 01 - AHU4 X = 1470 mm, Y = 2330 mm Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 3/16

4 Grafický pohled Zařízení Obrysové rozměry Axonometrie XYZ zepředu 01 - AHU4 X = 5701 mm, Y = 1470 mm, Z = 2330 mm Grafický pohled Zařízení Stříšky 01 - AHU4 XPSO 17/A1 XPSL 1520 XPSO 17/A1-500 XPSL 1520 XPSO 17/A XPSL 1520 XPSO 17/A XPSL 1520 XPSO 17/A1-250 XPSL 1520 XPSO 17/A XPSL 1520 XPSO 17/A1 XPSO 17/A1-225 XPSL 1520 XPSO 17/A1 Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 4/16

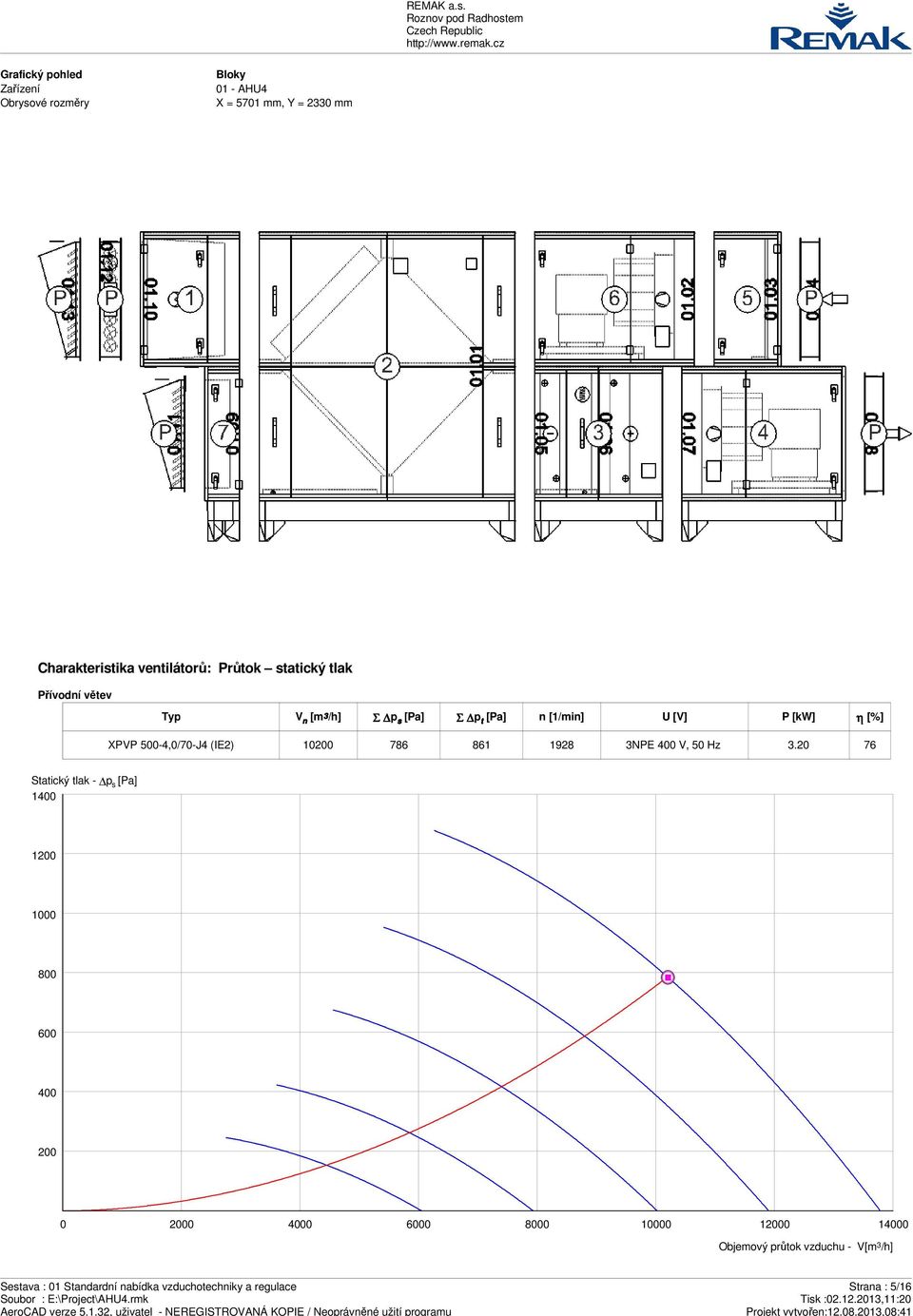

5 Grafický pohled Zařízení Obrysové rozměry Bloky 01 - AHU4 X = 5701 mm, Y = 2330 mm Charakteristika ventilátorů: Průtok statický tlak Přívodní větev V [m n 3/h] Σ p [Pa] s Σ p t [Pa] n [1/min] U [V] P [kw] η [%] XPVP 500-4,0/70-J4 (IE2) NPE 400 V, 50 Hz Statický tlak - p s [Pa] Objemový průtok vzduchu - V[m 3 /h] Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 5/16

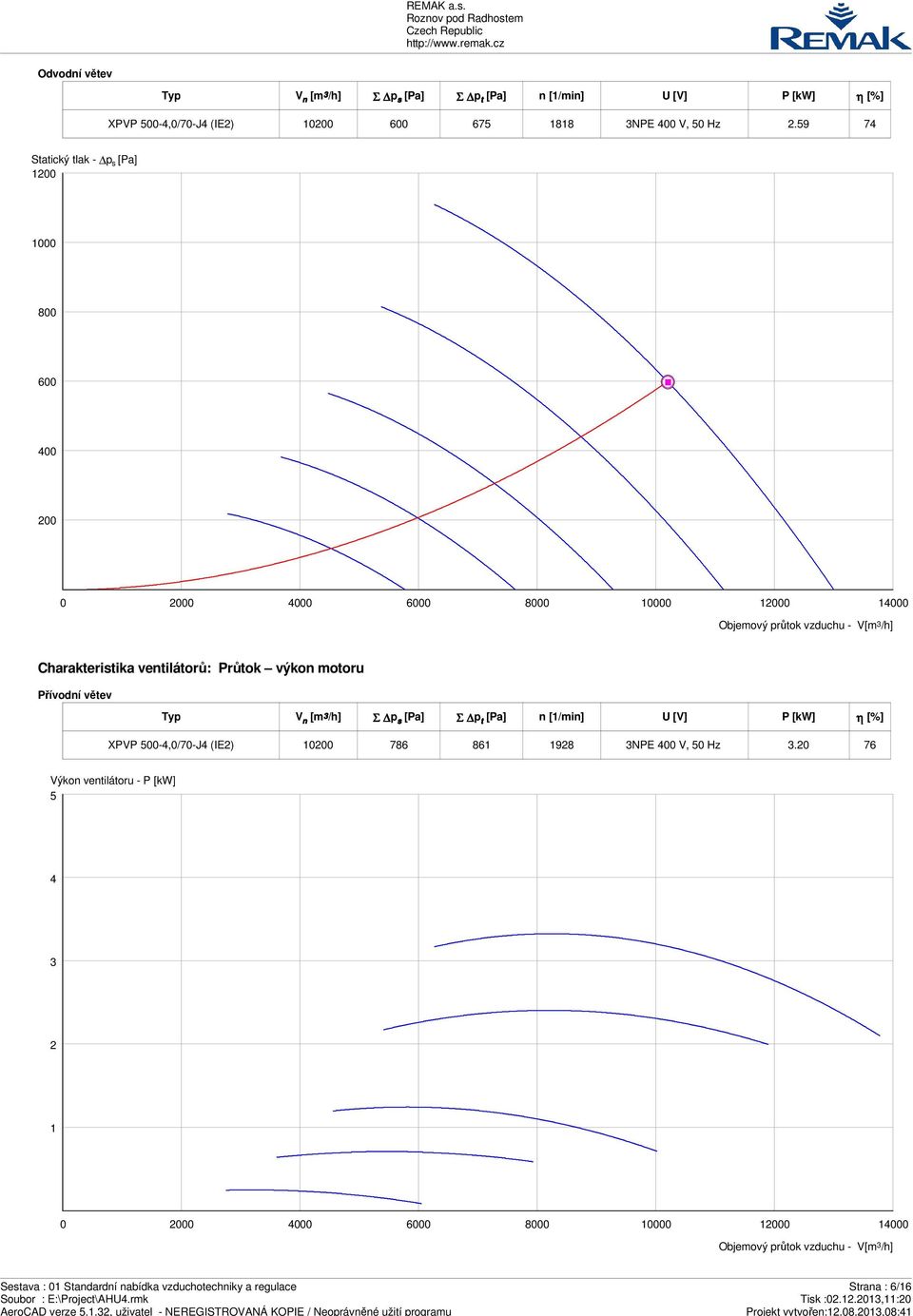

6 Odvodní větev V n [m3 /h] Σ p [Pa] s Σ p t [Pa] n [1/min] U [V] P [kw] η [%] XPVP 500-4,0/70-J4 (IE2) NPE 400 V, 50 Hz Statický tlak - p s [Pa] Objemový průtok vzduchu - V[m 3 /h] Charakteristika ventilátorů: Průtok výkon motoru Přívodní větev V [m n 3/h] Σ p [Pa] s Σ p t [Pa] n [1/min] U [V] P [kw] η [%] XPVP 500-4,0/70-J4 (IE2) NPE 400 V, 50 Hz Výkon ventilátoru - P [kw] Objemový průtok vzduchu - V[m 3 /h] Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 6/16

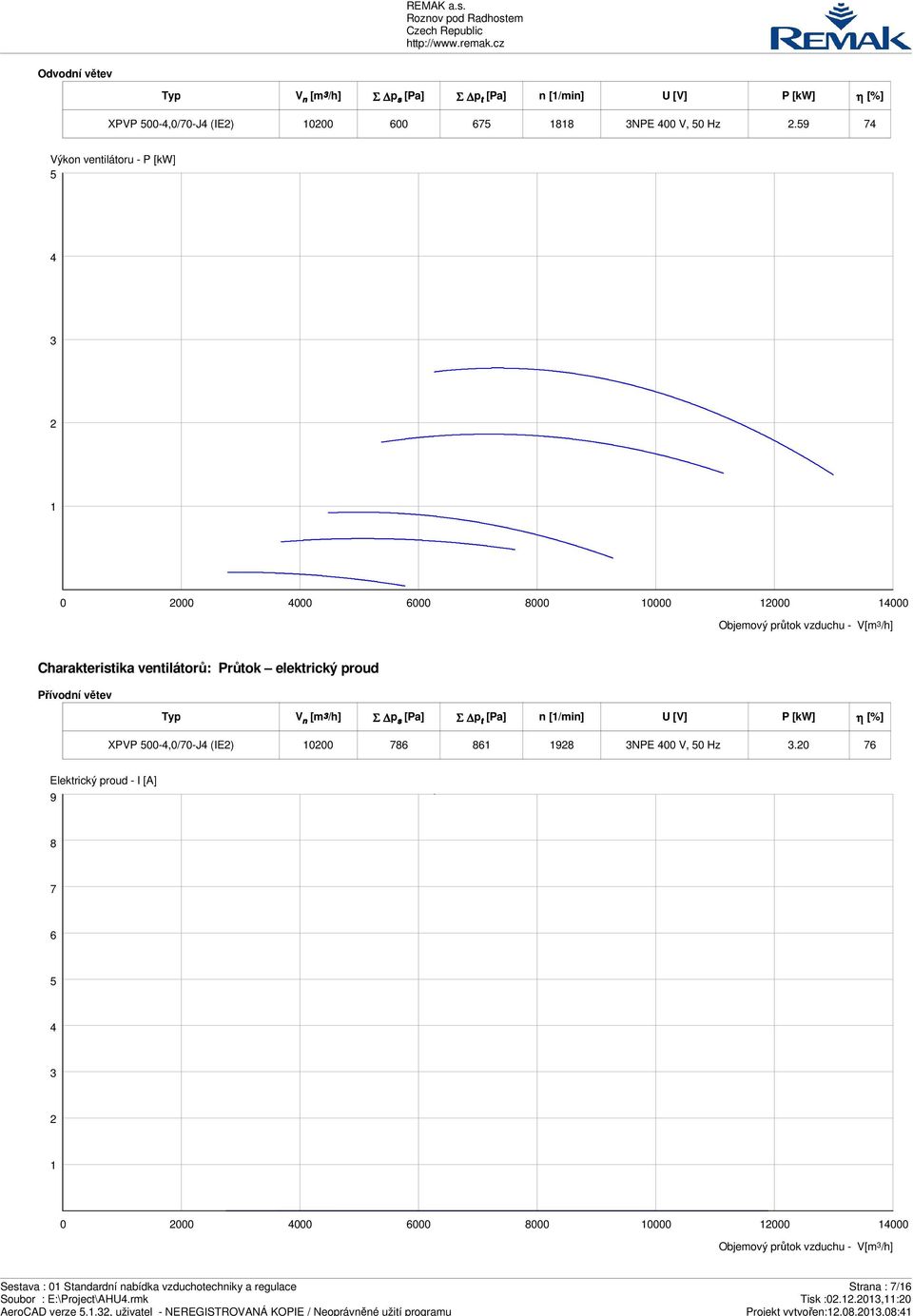

7 Odvodní větev V n [m3 /h] Σ p [Pa] s Σ p t [Pa] n [1/min] U [V] P [kw] η [%] XPVP 500-4,0/70-J4 (IE2) NPE 400 V, 50 Hz Výkon ventilátoru - P [kw] Objemový průtok vzduchu - V[m 3 /h] Charakteristika ventilátorů: Průtok elektrický proud Přívodní větev V [m n 3/h] Σ p [Pa] s Σ p t [Pa] n [1/min] U [V] P [kw] η [%] XPVP 500-4,0/70-J4 (IE2) NPE 400 V, 50 Hz Elektrický proud - I [A] Objemový průtok vzduchu - V[m 3 /h] Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 7/16

8 Odvodní větev V n [m3 /h] Σ p [Pa] s Σ p t [Pa] n [1/min] U [V] P [kw] η [%] XPVP 500-4,0/70-J4 (IE2) NPE 400 V, 50 Hz Elektrický proud - I [A] Objemový průtok vzduchu - V[m 3 /h] Psychrometrický diagram Provozní režim Zima t [ C] % C R B S A Pb = 100 kpa kj/kg s.v x [g/kg s.v.] Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 8/16

9 Bod Pozice Teplota vzduchu Relativní vlhkost Měrná vlhkost Entalpie Hustota t [ C] ϕ [%] x [g/kg] h [kj/kg] ρ [kg/m 3 ] A B C R S Psychrometrický diagram Provozní režim Léto t [ C] % A B Pb = 100 kpa 30 kj/kg s.v Bod Pozice Teplota vzduchu Relativní vlhkost Měrná vlhkost Entalpie Hustota x [g/kg s.v.] t [ C] ϕ [%] x [g/kg] h [kj/kg] ρ [kg/m 3 ] A B Konfigurace řídícího systému řídícího systému VCS Krytí IP 65 Výrobní kód VVCS0FAFA00PBD Třída ochrany I (EN ed.2) Celkový proud Imax 31 [ A ] Řídící jednotka je určena pro připojení, ovládání, řízení a ochranu výhradně komponent uvedených v následující konfiguraci : Regulační / přípojné místo Připojený komponent / Hodnota Číslo schématu Hlavní přívod - hlavní vypínač 3x400V+N+PE 50Hz / 40 A 1b řídicího systému VCS Přívodní ventilátor - M1 XPVP 500-4,0/70-J4 (IE2) 2b.1 Regulátor výkonu ventilátoru M1 XPFM 4.0 (IP21) VCS.103 Počet výkonových stupňů ventilátoru - M1 5 Odtahový ventilátor - M2 XPVP 500-4,0/70-J4 (IE2) 2b.2 Regulátor výkonu ventilátoru M2 XPFM 4.0 (IP21) VCS.104 Počet výkonových stupňů ventilátoru - M2 5 Další ventilátor - M3 Není připojeno Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 9/16

10 Číslo aplikace ohřevu vzduchu 1 Vodní ohřívač XPNC 17/2R Regulační směšovací uzel SUMX 10 7a Protimrazové čidlo na straně vody NS 130 R 11d Doplňková protimrazová ochrana CAP 3M/E 11k vodního chladiče XPND 17/4R Regulační směšovací uzel chlazení SUMX 10 8a Hlášení sběrné poruchy chlazení Ano ( rozpínací kontakt ) Přívodní klapka nebo panel s klapkou LK Servopohon přívodní klapky NF 230A 13d.1 Odtahová klapka nebo panel s klapkou XPK 17/K Servopohon odtahové klapky SM 230A 13c.2 Snímač tlakové diference filtru 1 - přívod P33 M ( Pa) 11b.1 Snímač tlakové diference filtru 1 - odtah P33 M ( Pa) 11c.1 Počet snímačů tlakové diference filtru 2 deskového rekuperátoru XPMK 17/BPW (FV - 120/L - 98,5) Interní bypass - servopohon klapky NM 24A-SR/D 12j Snímač namrzání rekuperátoru NS k Způsob regulace obtoku (bypassu) Plynule Hláška pro kotelnu (požadavek na teplo) Ne Koncové spínače požárních klapek Ano 10h Dálkové hlášení poruchy / chodu systému Signalizace PORUCHA 10a Externí řízení (kontakty) Není Kompenzace dle kvality vzduchu QPM 2100 (CO2) VCS.50 Připojení k nadřazenému řídicímu systému Není Průběžné vyhodnocení přídavných modulů 945/4a - no Prostorový ovladač s displejem a čidlem HMI SG VCS.43 Místní ovladač s displejem Není Vzdálený ovladač (Web ovladač) Není Způsob regulace teploty vzduchu V prostoru (kaskádní regulace) Čidlo teploty přívodního vzduchu v potrubí NS e Čidlo teploty venkovního vzduchu NS f Přídavné čidlo prostorové teploty vzduchu Není Průběžné vyhodnocení přídavných modulů 955/5c - no regulátoru POL63x.xx přídavných modulů (výsledná kombinace) Není Zdroj 24 V 35 VA Min. volný prostor ve skříni ŘJ 0 Rozměr skříně řídící jednotky 610x448x160 Provedení skříně řídící jednotky Plastová s prosklením Krytí skříně řídící jednotky IP 65 ta zapojení řídícího systému Výrobní kód : VVCS0FAFA00PBD Sběrnice a svorky připojení v řídící jednotce Svorky na komponentu Tabulka informačních dat 1b Hlavní přívod 3x400V+N+PE 50Hz / 40 A Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 10/16

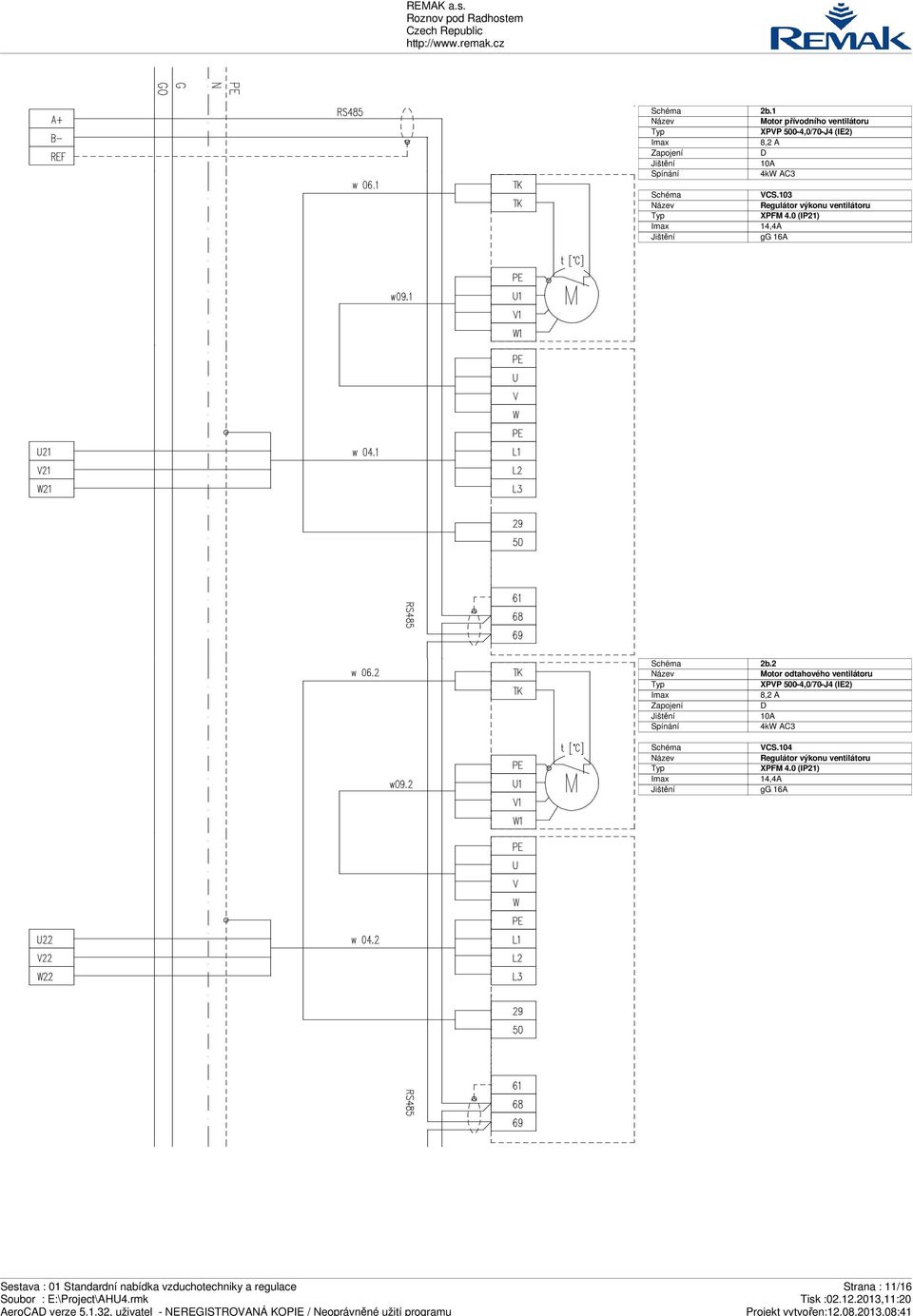

11 2b.1 Motor přívodního ventilátoru XPVP 500-4,0/70-J4 (IE2) Imax 8,2 A Zapojení D Jištění 10A Spínání 4kW AC3 VCS.103 Regulátor výkonu ventilátoru XPFM 4.0 (IP21) Imax 14,4A Jištění gg 16A 2b.2 Motor odtahového ventilátoru XPVP 500-4,0/70-J4 (IE2) Imax 8,2 A Zapojení D Jištění 10A Spínání 4kW AC3 VCS.104 Regulátor výkonu ventilátoru XPFM 4.0 (IP21) Imax 14,4A Jištění gg 16A Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 11/16

12 7a Směšovací uzel vodního ohřívače SUMX 10 Jištění 6A / 1 / B 11d Čidlo teploty vratné vody ohřívače NS 130 R 11k Doplňková protimrazová ochrana CAP 3M/E 8a Směšovací uzel vodního chladiče SUMX 10 Jištění 6A / 1 / B 13d.1 Uzavírací klapka přívod NF 230A 13c.2 Uzavírací klapka odtah SM 230A 11b.1 Snímač zanesení filtru přívodu P33 M ( Pa) 11c.1 Snímač zanesení filtru odtahu P33 M ( Pa) 12j Servopohon by-passu rekuperátoru NM 24A-SR/D 12k Čidlo zámrazu rekuperátoru NS h Signalizace požár Ano 10a Dálková signalizace Signalizace PORUCHA Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 12/16

13 VCS.50 Čidlo kvality CO2 nebo VOC QPM 2100 (CO2) VCS.43 Prostorový ovladač s displejem a čidlem HMI SG 11e Čidlo teploty přívodního vzduchu NS f Čidlo teploty venkovního vzduchu NS 120 Výpis kabelů ke schématům zapojení řídícího systému Výrobní kód : VVCS0FAFA00PBD Tabulka uvádí seznam kabelů a návrh jejich typů s přihlédnutím k technickým normám země výrobce AHU. Konkrétní typy kabelů, jejich délku a provedení je nutno získat z projektové dokumentace elektro (s ohledem na národní předpisy a normy). Číslo kabelu kabelu (doporučeno) Napájení Délka kabelu [m] Poznámka w 02 CYKY-J 5x 3x400V+N+PE w 22 CYKY-J 3x1,5 1x230V+N+PE w 23 H05VV-F 3X1 24V AC w 24 JYTY-O 2x1 24V DC w 47 JYTY-O 2x1 24V DC w 28 CYKY-J 3x1,5 1x230V+N+PE w 29 H05VV-F 3X1 24V AC w 38.1 CYKY-O 2x1,5 1x230V AC w 36.2 CYKY-O 3x1,5 1x230V AC w 30.1 H05VV-F 2X1 24V DC w 31.1 H05VV-F 2X1 24V DC w 94 H05VV-F 3X1 24V DC w 95 JYTY-O 2x1 24V DC w 25 JYTY-O 2x1 24V DC w 69 H05VV-F 2X1 24V AC w 116 JYTY-O 3x1 24V DC V DC w 111 YCYM 2 x 2 x 0,8 w 33 JYTY-O 2x1 24V DC w 34 JYTY-O 2x1 24V DC Seznam chyb zařízení 1. Za deskový rekuperátor je doporučeno osadit v odvodní větvi eliminátor kapek! Při neosazení bude docházet k unášení vodních kapek vznikajících při kondenzaci na teplosměnné ploše rekuperátoru do následujících komponent. 2. V zařízení se vyskytuje jedna nebo více komor s vnitřní klapkou na koncovém panelu, na který se zčela osazuje elektroinstalační krabice. Pro expedici je u těchto komor nutno počítat s délkou +100mm oproti zobrazovaným kótám. Seznam odkazů na chyby v konkrétních komponentech 1. Pozice č XPQU 17/V Detaily ke komponentům zařízení Protidešťová žaluzie XPZO Hmotnost (+-10%) [kg] 38 Skutečný průtok vzduchu [m3/h] Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Tlaková ztráta [Pa] Klapka uzavírací LK Hmotnost (+-10%) [kg] 18 Tlaková ztráta [Pa] 2 Skutečný průtok vzduchu [m3/h] Plocha klapek [m2] 1.06 Servopohon NF 230A Sekce filtru XPHO 17/D Hmotnost (+-10%) [kg] 112 Servisní přístup Zprava Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Skutečný průtok vzduchu [m3/h] Materiál vnitřního pláště / Těsnost Pozinkovaný plech / L2 Panel čelní - vstup XPK 17/P Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 13/16

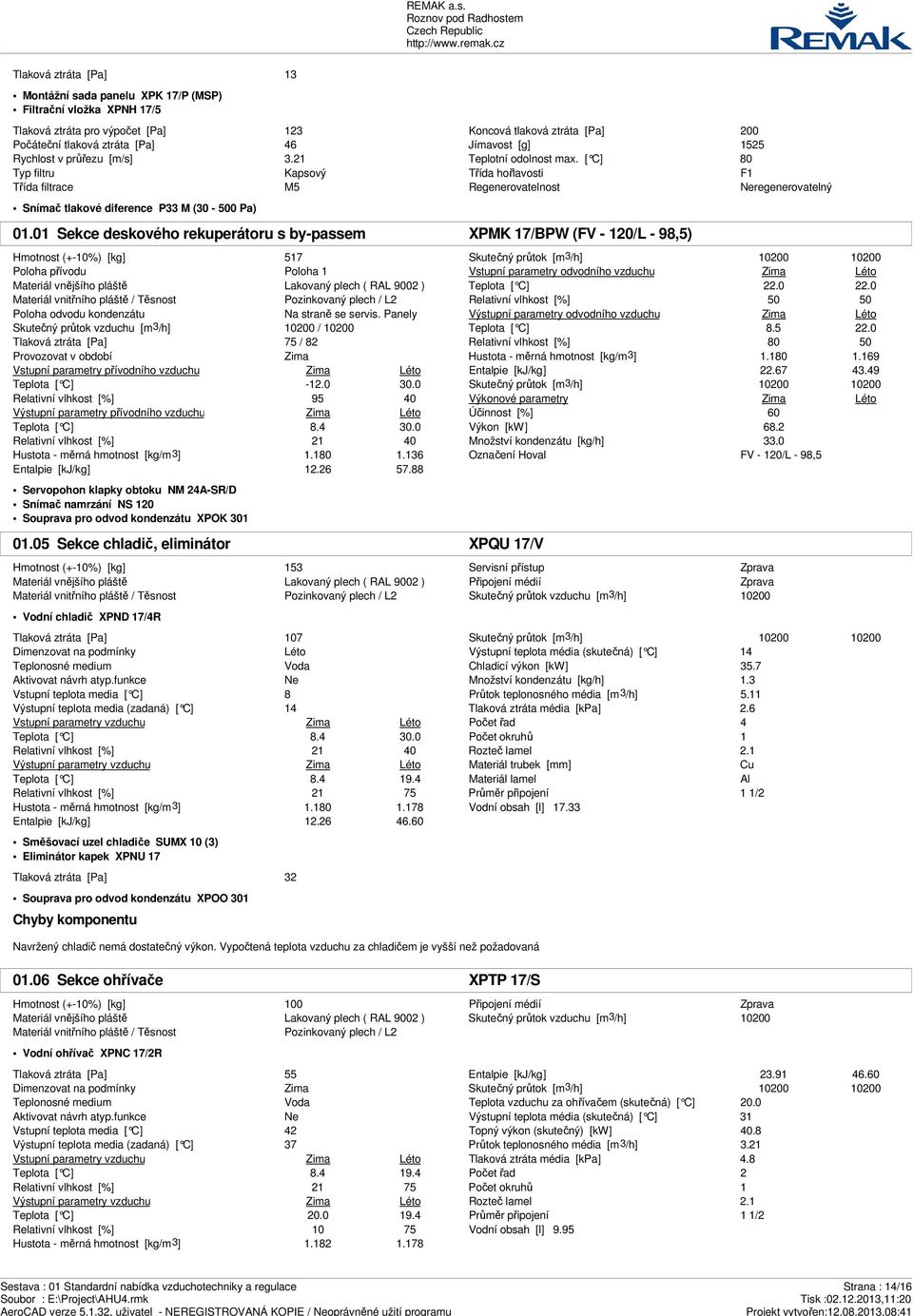

14 Tlaková ztráta [Pa] 13 Montážní sada panelu XPK 17/P (MSP) Filtrační vložka XPNH 17/5 Tlaková ztráta pro výpočet [Pa] 123 Koncová tlaková ztráta [Pa] 200 Počáteční tlaková ztráta [Pa] 46 Jímavost [g] 1525 Rychlost v průřezu [m/s] 3.21 Teplotní odolnost max. [ C] 80 filtru Kapsový Třída hořlavosti F1 Třída filtrace M5 Regenerovatelnost Neregenerovatelný Snímač tlakové diference P33 M ( Pa) Sekce deskového rekuperátoru s by-passem XPMK 17/BPW (FV - 120/L - 98,5) Hmotnost (+-10%) [kg] 517 Skutečný průtok [m3/h] Poloha přívodu Poloha 1 Vstupní parametry odvodního vzduchu Zima Léto Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Teplota [ C] Materiál vnitřního pláště / Těsnost Pozinkovaný plech / L2 Relativní vlhkost [%] Poloha odvodu kondenzátu Na straně se servis. Panely Výstupní parametry odvodního vzduchu Zima Léto Skutečný průtok vzduchu [m3/h] / Teplota [ C] Tlaková ztráta [Pa] 75 / 82 Relativní vlhkost [%] Provozovat v období Zima Hustota - měrná hmotnost [kg/m3] Vstupní parametry přívodního vzduchu Zima Léto Entalpie [kj/kg] Teplota [ C] Skutečný průtok [m3/h] Relativní vlhkost [%] Výkonové parametry Zima Léto Výstupní parametry přívodního vzduchu Zima Léto Účinnost [%] 60 Teplota [ C] Výkon [kw] 68.2 Relativní vlhkost [%] Množství kondenzátu [kg/h] 33.0 Hustota - měrná hmotnost [kg/m3] Označení Hoval FV - 120/L - 98,5 Entalpie [kj/kg] Servopohon klapky obtoku NM 24A-SR/D Snímač namrzání NS 120 Souprava pro odvod kondenzátu XPOK Sekce chladič, eliminátor XPQU 17/V Hmotnost (+-10%) [kg] 153 Servisní přístup Zprava Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Připojení médií Zprava Materiál vnitřního pláště / Těsnost Pozinkovaný plech / L2 Skutečný průtok vzduchu [m3/h] Vodní chladič XPND 17/4R Tlaková ztráta [Pa] 107 Skutečný průtok [m3/h] Dimenzovat na podmínky Léto Výstupní teplota média (skutečná) [ C] 14 Teplonosné medium Voda Chladicí výkon [kw] 35.7 Aktivovat návrh atyp.funkce Ne Množství kondenzátu [kg/h] 1.3 Vstupní teplota media [ C] 8 Průtok teplonosného média [m3/h] 5.11 Výstupní teplota media (zadaná) [ C] 14 Tlaková ztráta média [kpa] 2.6 Vstupní parametry vzduchu Zima Léto Počet řad 4 Teplota [ C] Počet okruhů 1 Relativní vlhkost [%] Rozteč lamel 2.1 Výstupní parametry vzduchu Zima Léto Materiál trubek [mm] Cu Teplota [ C] Materiál lamel Al Relativní vlhkost [%] Průměr připojení 1 1/2 Hustota - měrná hmotnost [kg/m3] Vodní obsah [l] Entalpie [kj/kg] Směšovací uzel chladiče SUMX 10 (3) Eliminátor kapek XPNU 17 Tlaková ztráta [Pa] 32 Souprava pro odvod kondenzátu XPOO 301 Chyby komponentu Navržený chladič nemá dostatečný výkon. Vypočtená teplota vzduchu za chladičem je vyšší než požadovaná! Sekce ohřívače XPTP 17/S Hmotnost (+-10%) [kg] 100 Připojení médií Zprava Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Skutečný průtok vzduchu [m3/h] Materiál vnitřního pláště / Těsnost Pozinkovaný plech / L2 Vodní ohřívač XPNC 17/2R Tlaková ztráta [Pa] 55 Entalpie [kj/kg] Dimenzovat na podmínky Zima Skutečný průtok [m3/h] Teplonosné medium Voda Teplota vzduchu za ohřívačem (skutečná) [ C] 20.0 Aktivovat návrh atyp.funkce Ne Výstupní teplota média (skutečná) [ C] 31 Vstupní teplota media [ C] 42 Topný výkon (skutečný) [kw] 40.8 Výstupní teplota media (zadaná) [ C] 37 Průtok teplonosného média [m3/h] 3.21 Vstupní parametry vzduchu Zima Léto Tlaková ztráta média [kpa] 4.8 Teplota [ C] Počet řad 2 Relativní vlhkost [%] Počet okruhů 1 Výstupní parametry vzduchu Zima Léto Rozteč lamel 2.1 Teplota [ C] Průměr připojení 1 1/2 Relativní vlhkost [%] Vodní obsah [l] 9.95 Hustota - měrná hmotnost [kg/m3] Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 14/16

15 Směšovací uzel SUMX 10 (2) Protimrazové čidlo NS 130 R Doplňková protimrazová ochrana CAP 3M/E Sekce ventilátoru XPAP 17/S Hmotnost (+-10%) [kg] 233 Servisní přístup Zprava Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Skutečný průtok vzduchu [m3/h] Materiál vnitřního pláště / Těsnost Pozinkovaný plech / L2 Panel čelní - výtlak XPK 17/P Tlaková ztráta [Pa] 13 Montážní sada panelu XPK 17/P (MSP) Ventilátor XPVP 500-4,0/70-J4 (IE2) Tlakový zisk pro výpočet [Pa] 786 Převod Přímý Statický tlak [Pa] 786 Napájecí napětí motoru 3NPE 400 V, 50 Hz Výkon ventilátoru [kw] 3.20 Výkon motoru nom. [W] 4000 Účinnost [%] 76 Proud max. [A] 8.34 Elektrický příkon [kw] 3.76 Pracovní teplota max. [ C] 40 Rychlost v průřezu [m/s] 2.44 Počet pólů 4 Dimenzovat na výkonový stupeň 5 Termokontakty Ano Pracovní frekvence [Hz] 66 Třída účinnosti motoru IE2 Regulátor výkonu XPFM 4.0 (IP21) Tlumicí vložka DV Hmotnost (+-10%) [kg] 7 Tlaková ztráta [Pa] Tlumicí vložka DV Hmotnost (+-10%) [kg] 7 Tlaková ztráta [Pa] Sekce filtru XPHT 17 Hmotnost (+-10%) [kg] 76 Servisní přístup Zleva Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Skutečný průtok vzduchu [m3/h] Materiál vnitřního pláště / Těsnost Pozinkovaný plech / L2 Panel čelní - vstup XPK 17/P Tlaková ztráta [Pa] 13 Montážní sada panelu XPK 17/P (MSP) Snímač tlakové diference P33 M ( Pa) Sekce ventilátoru XPAP 17/S Hmotnost (+-10%) [kg] 225 Servisní přístup Zleva Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Skutečný průtok vzduchu [m3/h] Materiál vnitřního pláště / Těsnost Pozinkovaný plech / L2 Ventilátor XPVP 500-4,0/70-J4 (IE2) Tlakový zisk pro výpočet [Pa] 600 Napájecí napětí motoru 3NPE 400 V, 50 Hz Statický tlak [Pa] 600 Výkon motoru nom. [W] 4000 Výkon ventilátoru [kw] 2.59 Proud max. [A] 8.34 Účinnost [%] 74 Pracovní teplota max. [ C] 40 Elektrický příkon [kw] 3.05 Počet pólů 4 Dimenzovat na výkonový stupeň 5 Termokontakty Ano Pracovní frekvence [Hz] 63 Třída účinnosti motoru IE2 Převod Přímý Regulátor výkonu XPFM 4.0 (IP21) Sekce servisní XPJS 17/K Hmotnost (+-10%) [kg] 45 Servisní přístup Zleva Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Skutečný průtok vzduchu [m3/h] Materiál vnitřního pláště / Těsnost Pozinkovaný plech / L2 Panel čelní - výstup XPK 17/K Tlaková ztráta [Pa] 28 Servopohon SM 230A Montážní sada panelu XPK 17/K (MSP) Protidešťová žaluzie XPZO Hmotnost (+-10%) [kg] 50 Skutečný průtok vzduchu [m3/h] Materiál vnějšího pláště Lakovaný plech ( RAL 9002 ) Tlaková ztráta [Pa] 25 Doplňky Počet Kód 01.XX Spojovací sada XPSS 17/M 2 ks XPSSS17MR 01.XX Spojovací sada XPSS 17/V 1 ks XPSSS17VR 01.XX Základový rám XPR 17/ ks XPROS P pro sekci XPTP 17/S pro sekci XPQU 17/V Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 15/16

16 01.XX Základový rám XPR 17/ ks XPROS P pro sekci XPAP 17/S 01.XX Základový rám XPR 17/ ks XPROS P pro sekci XPMK 17/BPW (FV - 120/L - 98,5) 01.XX Základový rám XPR 17/ ks XPROS P pro sekci XPJS 17/K 01.XX Stříška XPSO 17/A1 1 ks XPSOS17R0250A11- pro sekci XPHO 17/D 01.XX Stříška XPSO 17/A1 1 ks XPSOS17R0250A11- pro sekci XPHT XX Stříška XPSO 17/A1 1 ks XPSOS17R0250A11- pro sekci XPAP 17/S 01.XX Stříška XPSO 17/A ks XPSOS17R1000A12- pro sekci XPMK 17/BPW (FV - 120/L - 98,5) 01.XX Stříška XPSO 17/A ks XPSOS17R1000A12- pro sekci XPMK 17/BPW (FV - 120/L - 98,5) 01.XX Stříška XPSO 17/A ks XPSOS17R0225A12- pro sekci XPAP 17/S 01.XX Stříška XPSO 17/A ks XPSOS17R0500A12- pro sekci XPHO 17/D 01.XX Stříška XPSO 17/A ks XPSOS17R1250A12- pro sekci XPHT 17 pro sekci XPAP 17/S 01.XX Stříška XPSO 17/A ks XPSOS17R0250A12- pro sekci XPAP 17/S 01.XX Spojovací lišta stříšek XPSL ks XPSLL--R Řídící jednotka VCS 1 ks VVCS0FAFA00PBD Kompenzace dle kvality vzduchu QPM 2100 (CO2) 1 ks 31E Prostorový ovladač s displejem a čidlem HMI SG 1 ks 31E Čidlo teploty přívodního vzduchu v potrubí NS ks 31E Čidlo teploty venkovního vzduchu NS ks 31E Výrobní (přepravní) bloky sekcí Blok sekcí kg pro sekci XPTP 17/S pro sekci XPQU 17/V Sestava : 01 Standardní nabídka vzduchotechniky a regulace Strana : 16/16
