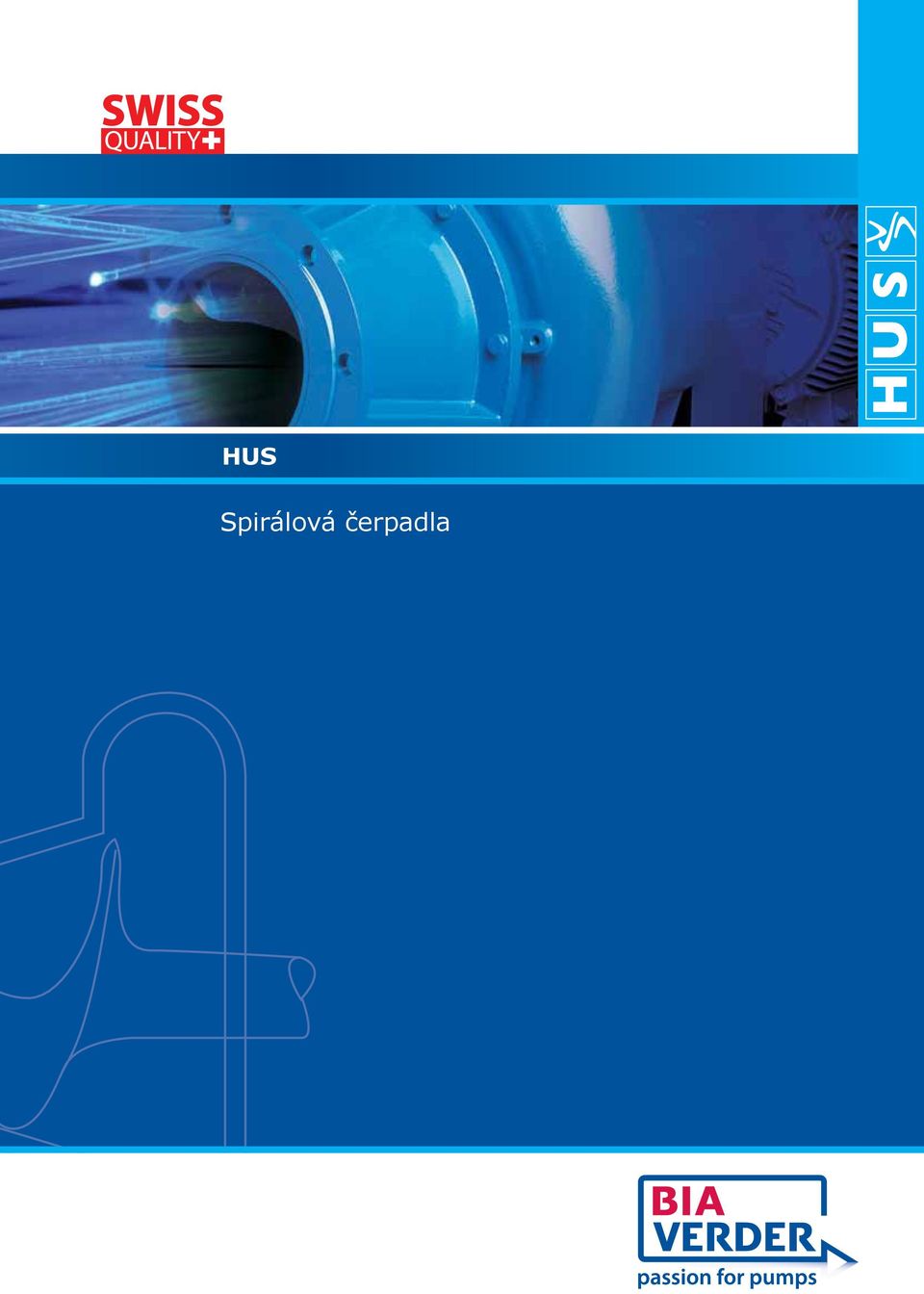

1 HUS Spirálová čerpadla

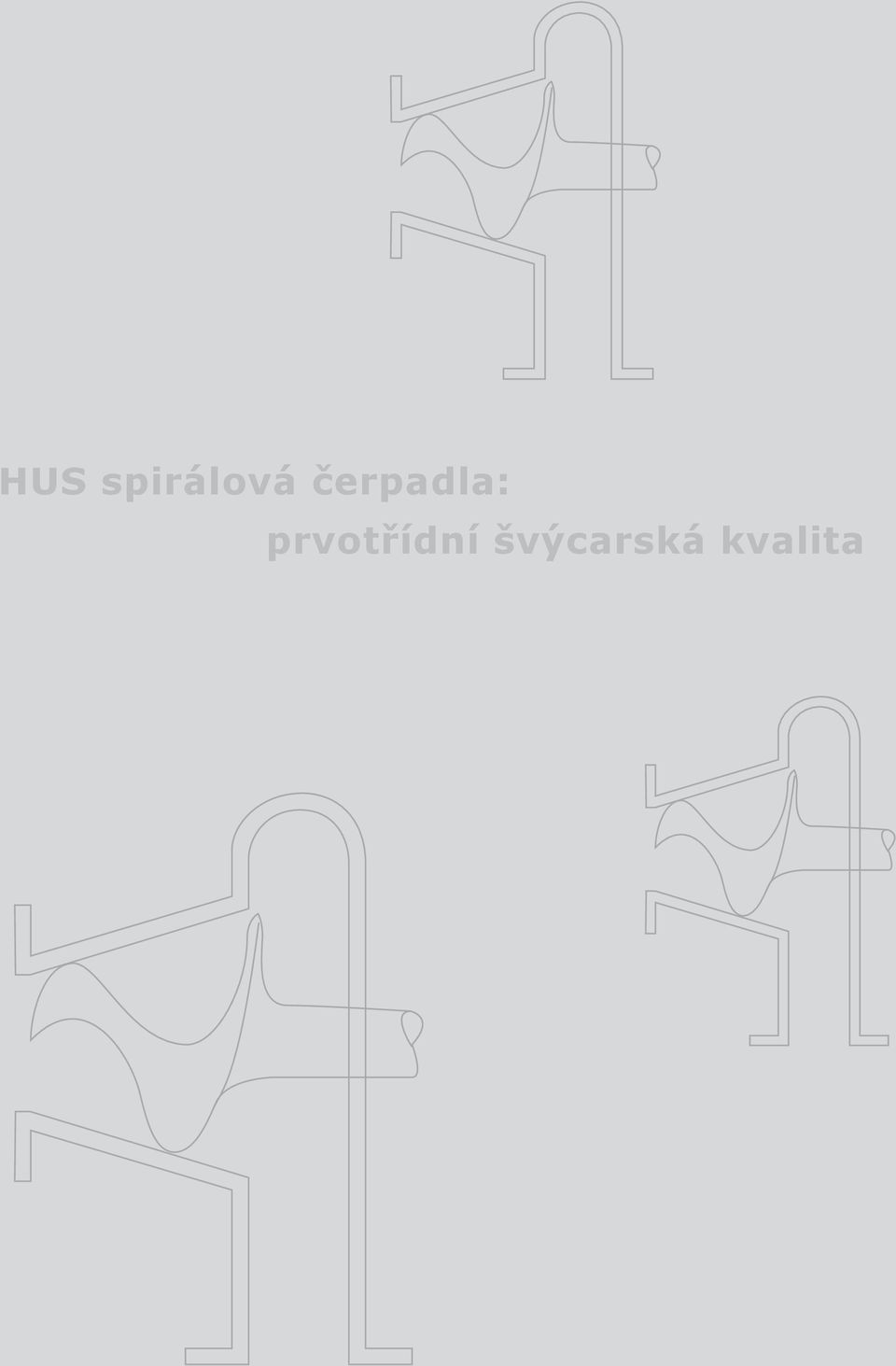

2 HUS spirálová čerpadla: prvotřídní švýcarská kvalita

3 Spirálová čerpadla HUS Spirálová čerpadla HUS jsou vynikající čerpadla pro vláknitá média. Čerpadla HUS mají garantované nízké opotřebení a vysokou životnost. Jsou proto vynikajícím řešením, je-li zapotřebí čerpat kaly a kejdu, papír a buničinu nebo v elektrárnách a mnoha jiných aplikacích, kde médium obsahuje vysoký podíl pevných částic. Husté a znečištěné kapaliny se velmi těžko přečerpávají. Pokud se tyto kapaliny přepravují, je to spojené s vysokou el. spotřebou čerpadla a vysokými náklady na údržbu. Rotor ve tvaru vývrtky je konstrukčně řešený jako otevřený kanál. Kombinací otevřeného kanálu a centrifugálních sil se dosahuje vysokého průtoku a celkově vysoké účinnosti. Tato spirálová čerpadla byla vyvinuta tak, aby dosahovala maximální účinnosti a minimalizovaly se provozní náklady. Speciální rotor zajišťuje vysokou účinnost (i při čerpání hustých produktů) a velký průtok. Čerpadlo bez problémů přečerpává i kapaliny s dlouhými vlákny, které by se mohly namotat a zacuchat. Protože konstrukce čerpadla je velice důmyslná a propracovaná, jsou náklady na údržbu velmi nízké. Průtok max 1500 m 3 /h Výtlak až 75 m v.sl. Vlastnosti a výhody Vysoká účinnost, BEP > 70% Neucpává se ani při čerpání kapalin s dlouhými vlákny Pro kapaliny s různou viskozitou Vhodné pro média s obsahem plynu Nízká spotřeba energie, téměř konstantní i při vysokém průtoku Dvojitá ucpávka s olejovou komorou Horizontální i ponorné provedení Plynulé objemové čerpání Plynulé čerpání v zelinářství a rybářství Bez emulgace šetrné k přepravované kapalině Spirálová čerpadla se používají v různých odvětvích průmyslu: Vodárenský průmysl Kaly, hustá média, bahno, odpadní vody, přečišťovaná voda Potravinářský průmysl Křemelina, odpadní vody, droždí, želatina, chmel, kukuřice, slad Zemědělství Kuřecí krky, kosti, kompost, bioplyny, krmiva pro domácí zvířata Další Papírová buničina, husté kapaliny v elektrárnách. Spirálová čerpadla HUS dosahují nejlepší účinnosti v porovnání s jinými čerpadly stejné velikosti. swiss quality HUS Spirálová čerpadla 3

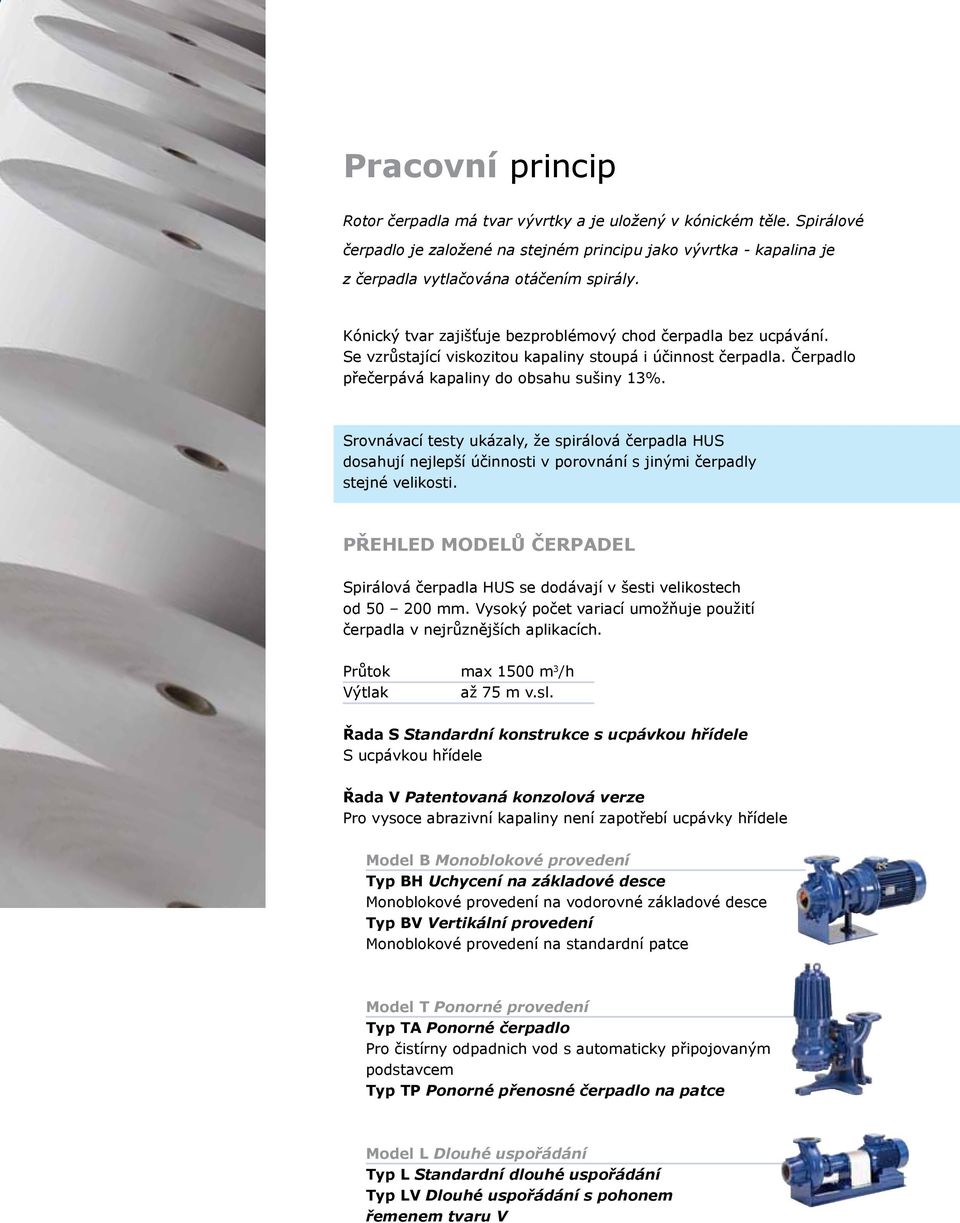

4 Pracovní princip Rotor čerpadla má tvar vývrtky a je uložený v kónickém těle. Spirálové čerpadlo je založené na stejném principu jako vývrtka - kapalina je z čerpadla vytlačována otáčením spirály. Kónický tvar zajišťuje bezproblémový chod čerpadla bez ucpávání. Se vzrůstající viskozitou kapaliny stoupá i účinnost čerpadla. Čerpadlo přečerpává kapaliny do obsahu sušiny 13%. Srovnávací testy ukázaly, že spirálová čerpadla HUS dosahují nejlepší účinnosti v porovnání s jinými čerpadly stejné velikosti. Přehled modelů čerpadel Spirálová čerpadla HUS se dodávají v šesti velikostech od mm. Vysoký počet variací umožňuje použití čerpadla v nejrůznějších aplikacích. Průtok max 1500 m 3 /h Výtlak až 75 m v.sl. Řada S Standardní konstrukce s ucpávkou hřídele S ucpávkou hřídele Řada V Patentovaná konzolová verze Pro vysoce abrazivní kapaliny není zapotřebí ucpávky hřídele Model B Monoblokové provedení Typ BH Uchycení na základové desce Monoblokové provedení na vodorovné základové desce Typ BV Vertikální provedení Monoblokové provedení na standardní patce Model T Ponorné provedení Typ TA Ponorné čerpadlo Pro čistírny odpadnich vod s automaticky připojovaným podstavcem Typ TP Ponorné přenosné čerpadlo na patce Model L Dlouhé uspořádání Typ L Standardní dlouhé uspořádání Typ LV Dlouhé uspořádání s pohonem řemenem tvaru V

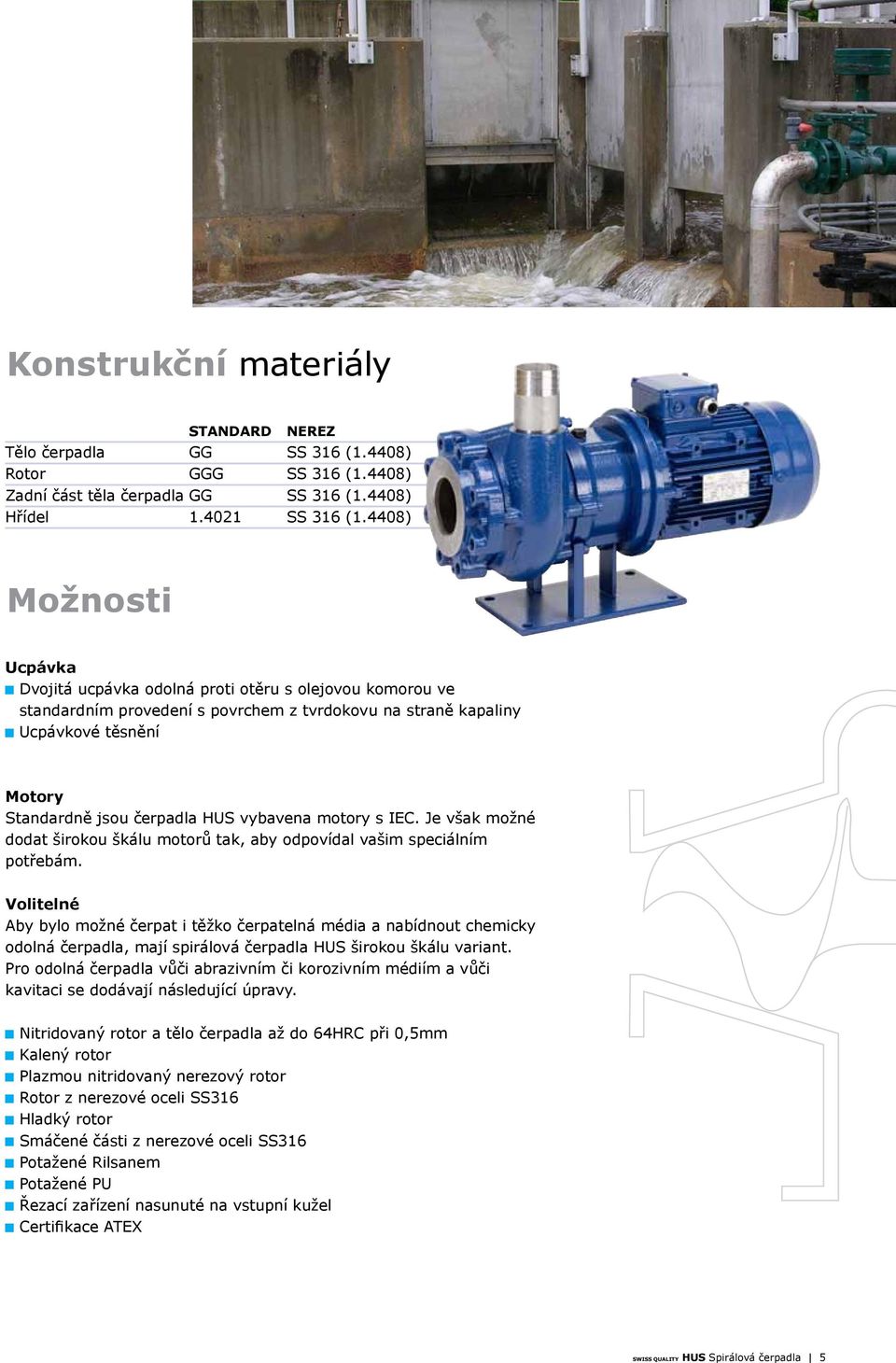

5 Konstrukční materiály Standard Nerez Tělo čerpadla GG SS 316 (1.4408) Rotor GGG SS 316 (1.4408) Zadní část těla čerpadla GG SS 316 (1.4408) Hřídel SS 316 (1.4408) Možnosti Ucpávka Dvojitá ucpávka odolná proti otěru s olejovou komorou ve standardním provedení s povrchem z tvrdokovu na straně kapaliny Ucpávkové těsnění Motory Standardně jsou čerpadla HUS vybavena motory s IEC. Je však možné dodat širokou škálu motorů tak, aby odpovídal vašim speciálním potřebám. Volitelné Aby bylo možné čerpat i těžko čerpatelná média a nabídnout chemicky odolná čerpadla, mají spirálová čerpadla HUS širokou škálu variant. Pro odolná čerpadla vůči abrazivním či korozivním médiím a vůči kavitaci se dodávají následující úpravy. Nitridovaný rotor a tělo čerpadla až do 64HRC při 0,5mm Kalený rotor Plazmou nitridovaný nerezový rotor Rotor z nerezové oceli SS316 Hladký rotor Smáčené části z nerezové oceli SS316 Potažené Rilsanem Potažené PU řezací zařízení nasunuté na vstupní kužel Certifikace ATEX swiss quality HUS Spirálová čerpadla 5

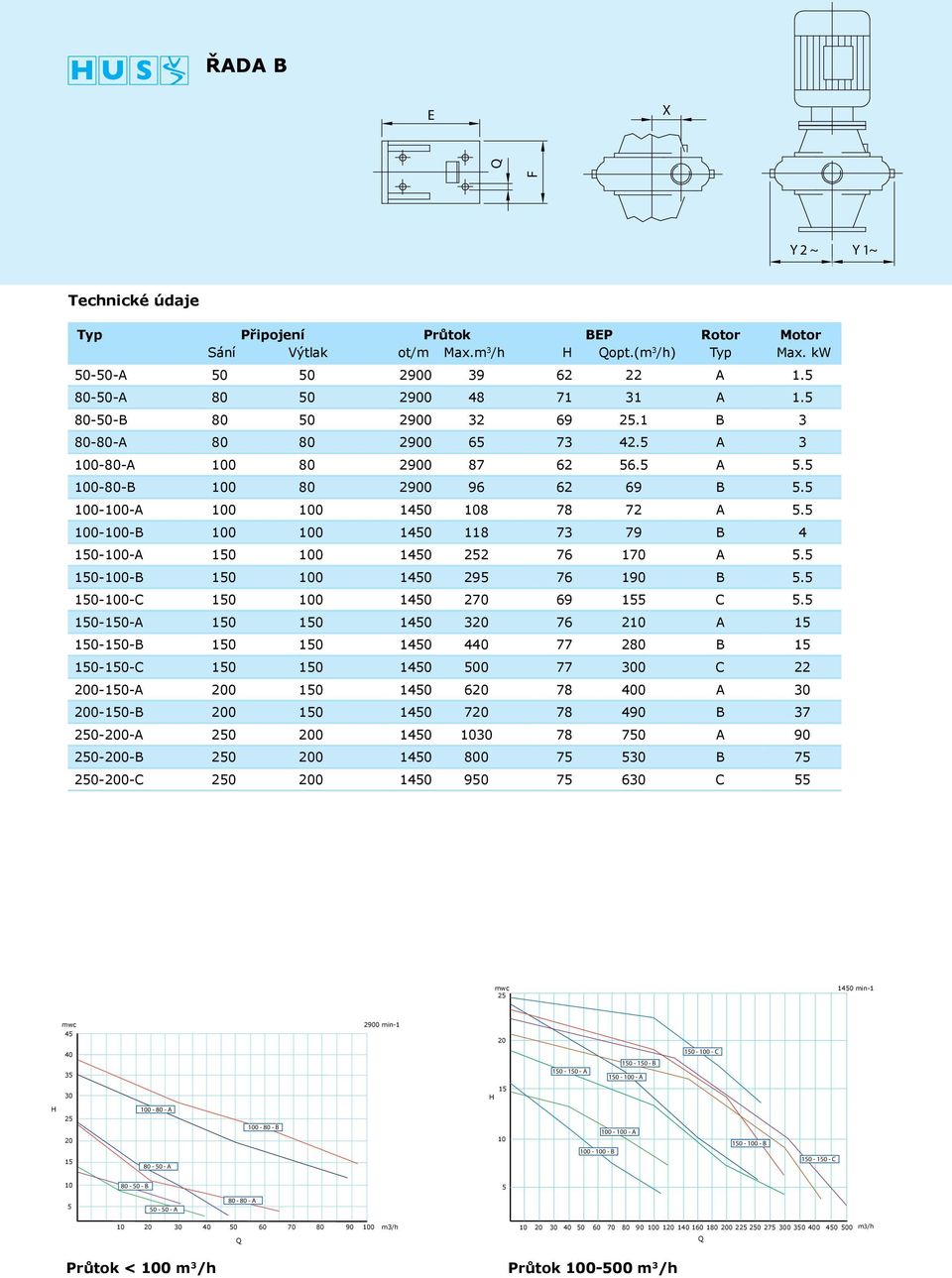

6 H H1 A PN10 H Řada B Y 2 ~ Y 1~ 1~ E X F Q Y 2 ~ Y 1~ Technické údaje X Typ Připojení Průtok BEP Rotor Motor Sání Výtlak ot/m Max.m 3 /h H Qopt.(m 3 /h) Typ Max. kw A A A A B B A A A A B B A A B B A A B B C C A A B B C C A A B B A A B B C C 55 mwc min-1 mwc 2900 min A B A C H H A A B A B B C B A A m3/h Q Průtok < 100 m 3 /h m3/h Q Průtok m 3 /h

7 L L 1 Z ~ B Motor H H1 A PN10 H2 E Q Typ A B E F H H1 H2 L L1 Q X Y1 Y2 Z~/kW motor/třída F IEC /1.1 70/ / / / / / / / / / / / / / / / / / / / mwc min C H B A B A m3/h Q Průtok > 500 m 3 /h swiss quality HUS Spirálová čerpadla 7

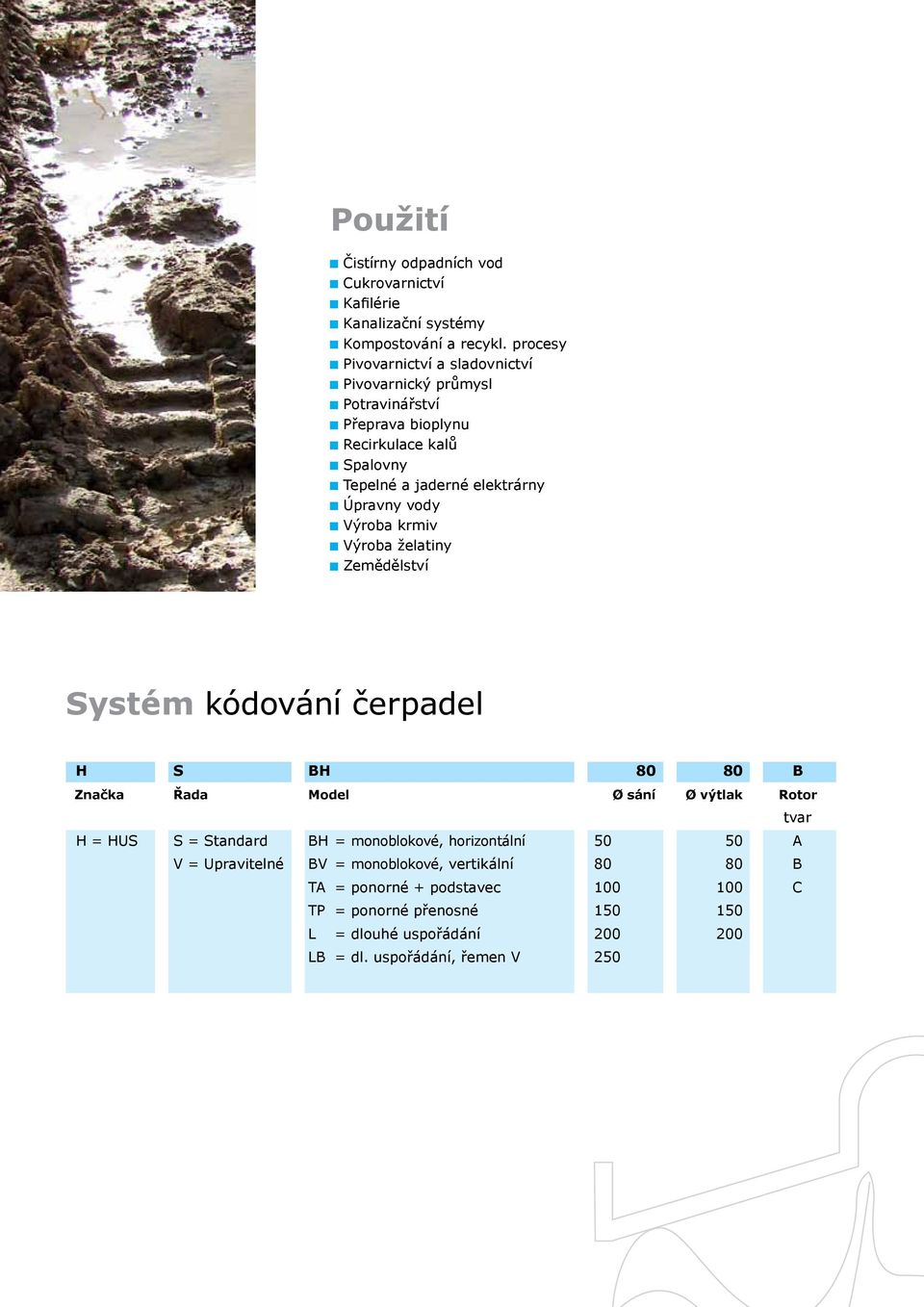

8 Použití čistírny odpadních vod Cukrovarnictví Kafilérie Kanalizační systémy Kompostování a recykl. procesy Pivovarnictví a sladovnictví Pivovarnický průmysl Potravinářství Přeprava bioplynu Recirkulace kalů Spalovny Tepelné a jaderné elektrárny úpravny vody Výroba krmiv Výroba želatiny Zemědělství Systém kódování čerpadel H S BH B Značka řada model Ø sání Ø výtlak rotor tvar H = HUS S = Standard BH = monoblokové, horizontální A V = Upravitelné BV = monoblokové, vertikální B TA = ponorné + podstavec C TP = ponorné přenosné L = dlouhé uspořádání LB = dl. uspořádání, řemen V 250

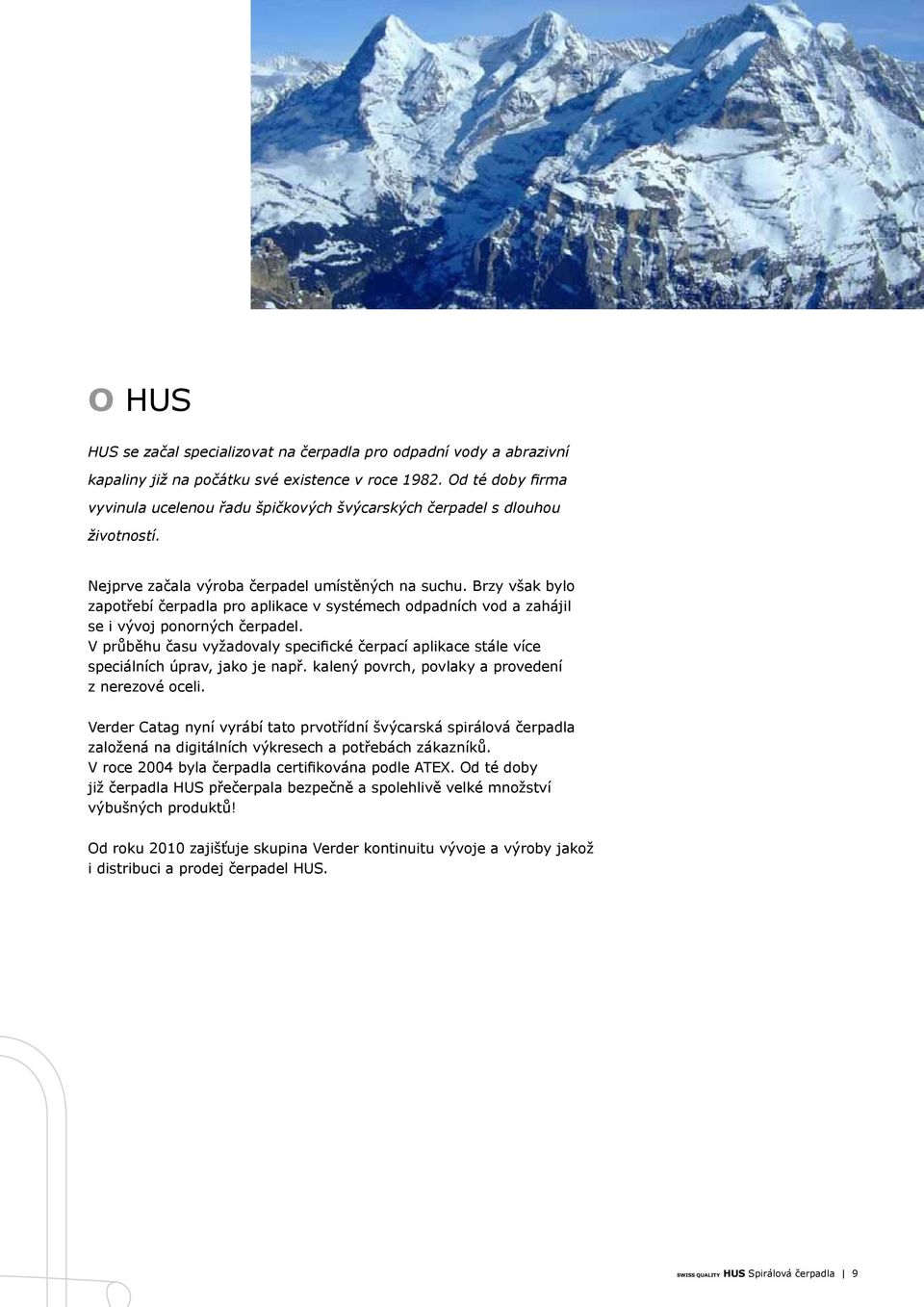

9 O HUS HUS se začal specializovat na čerpadla pro odpadní vody a abrazivní kapaliny již na počátku své existence v roce Od té doby firma vyvinula ucelenou řadu špičkových švýcarských čerpadel s dlouhou životností. Nejprve začala výroba čerpadel umístěných na suchu. Brzy však bylo zapotřebí čerpadla pro aplikace v systémech odpadních vod a zahájil se i vývoj ponorných čerpadel. V průběhu času vyžadovaly specifické čerpací aplikace stále více speciálních úprav, jako je např. kalený povrch, povlaky a provedení z nerezové oceli. Verder Catag nyní vyrábí tato prvotřídní švýcarská spirálová čerpadla založená na digitálních výkresech a potřebách zákazníků. V roce 2004 byla čerpadla certifikována podle ATEX. Od té doby již čerpadla HUS přečerpala bezpečně a spolehlivě velké množství výbušných produktů! Od roku 2010 zajišťuje skupina Verder kontinuitu vývoje a výroby jakož i distribuci a prodej čerpadel HUS. swiss quality HUS Spirálová čerpadla 9

10 Skupina Verder Vášeň pro čerpadla Přeprava kapalin je původním zaměřením skupiny Verder. Její dceřinné společnosti zabývající se kapalinami dodávají ucelenou nabídku prvotřídních čerpadel pro různé průmyslové účely. Verder Liquids působí v mnoha průmyslových oblastech: v průmyslu chemickém a procesním, potravinářském, farmaceutickém, při úpravách vod a ochraně životního prostředí. V těchto odvětvích jsou zvýšené požadavky na čerpadla a často se zde také mění aplikace a potřeby. Proto poskytujeme nejlepší řešení. Analyzujeme a monitorujeme nejen průmyslový vývoj, ale udržujeme i úzké vztahy s našimi zákazníky. Mezinárodní zastoupení Verder Liquids má své pobočky v těchto zemích: Belgie - Bulharsko - Česká republika - Čína - Francie - Jižní Afrika - Maďarsko - Německo - Nizozemí - Polsko - Rakousko - Rumunsko - Slovenská republika - Švýcarsko - Velká Británie - USA Vaše výhody Výhody spolupráce s námi jsou zřejmé. Nabízíme vám: Čerpací systémy z jednoho zdroje: ucelená nabídka čerpadel společnosti Verder umožňuje pokrýt všechny potřeby čerpadel od jednoho dodavatele, což snižuje náklady. Odbornost: dlouhodobě dodáváme čerpadla a čerpací systémy do průmyslu, díky čemuž jsme získali cenné zkušenosti a znalosti. Naše znalosti pak využíváme při návrhu a dodávkách nejvhodnějších a nejspolehlivějších čerpadel. Dceřinné společnosti po celém světě: velikost naší společnosti dává důvěru, že se o vás stará silná mezinárodní společnost a pokud se vaše výroba přesune, pak můžete profitovat z naší mezinárodní sítě společností. Kontaktujte Verder Pokud se chcete dozvědět více o našich čerpadlech, navštivte naši internetovou stránku Naleznete zde všechny řady našich čerpadel, použití v různých aplikacích, nejnovější informace a kontakty na místní specialisty.

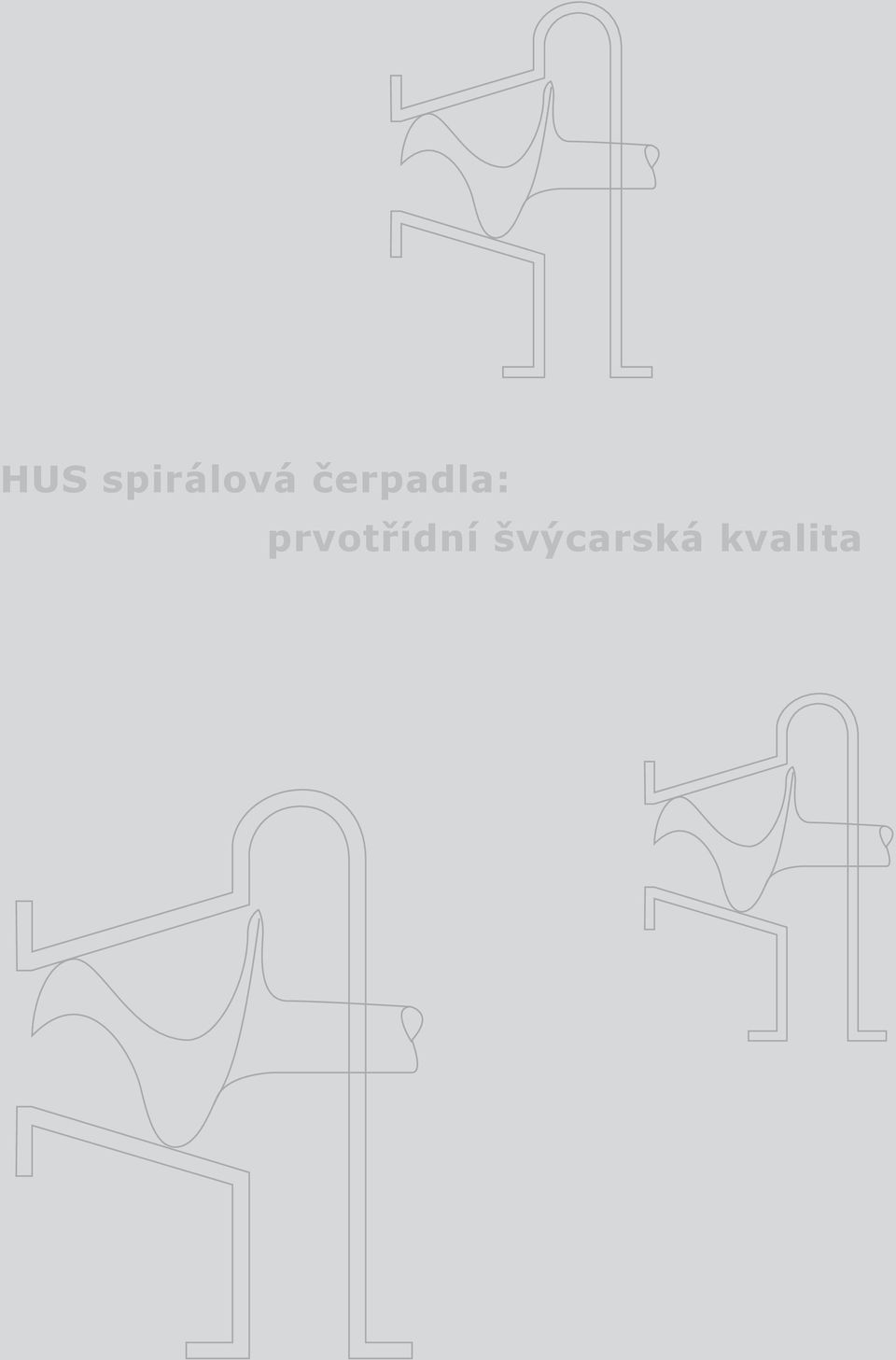

11 HUS spirálová čerpadla: prvotřídní švýcarská kvalita

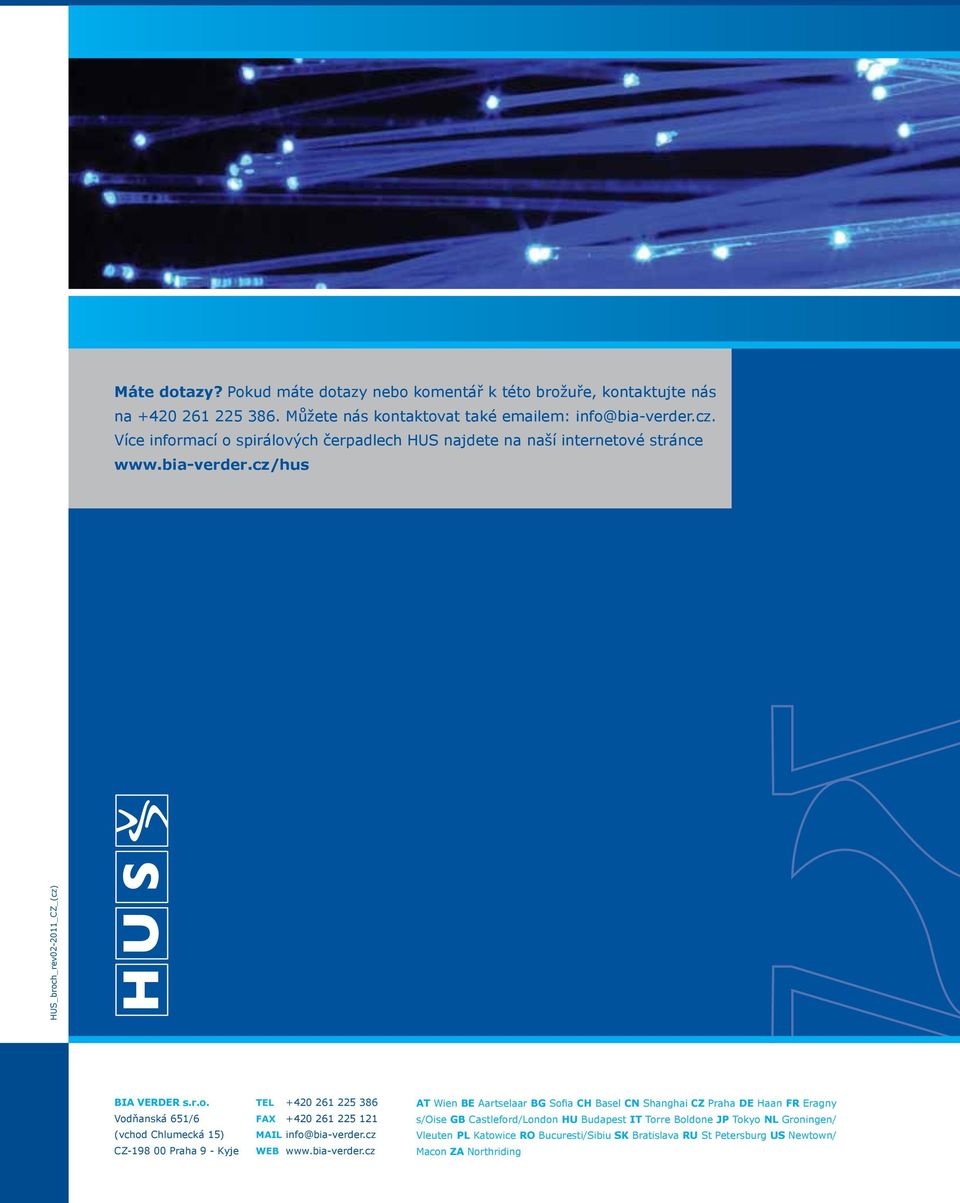

12 Máte dotazy? Pokud máte dotazy nebo komentář k této brožuře, kontaktujte nás na Můžete nás kontaktovat také em: info@bia-verder.cz. Více informací o spirálových čerpadlech HUS najdete na naší internetové stránce HUS_broch_rev _CZ_(cz) BIA VERDER s.r.o. Vodňanská 651/6 (vchod Chlumecká 15) CZ Praha 9 - Kyje TEL FAX MAIL info@bia-verder.cz WEB AT Wien BE Aartselaar BG Sofia CH Basel CN Shanghai CZ Praha DE Haan FR Eragny s/oise GB Castleford/London HU Budapest IT Torre Boldone JP Tokyo NL Groningen/ Vleuten PL Katowice RO Bucuresti/Sibiu SK Bratislava RU St Petersburg US Newtown/ Macon ZA Northriding
