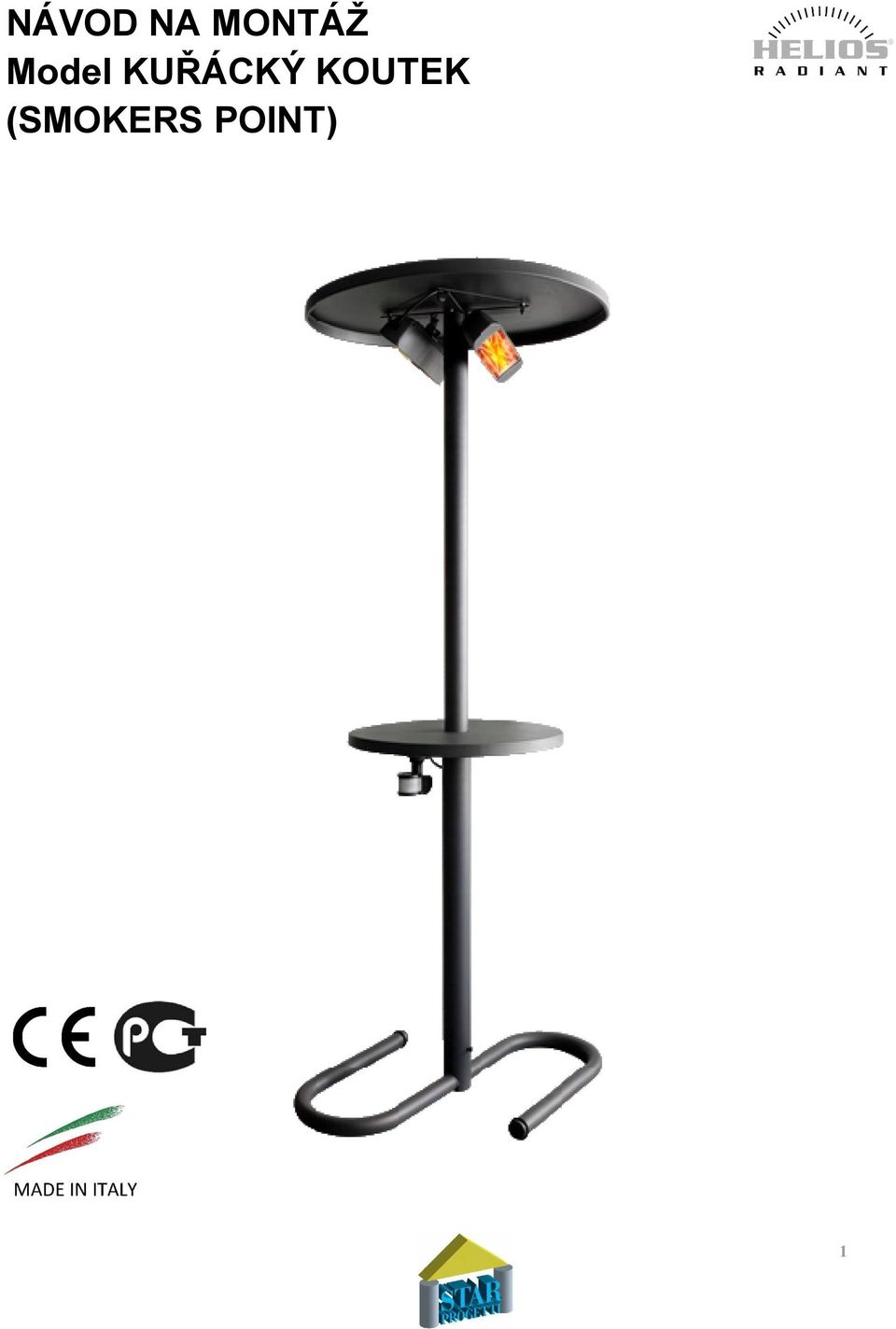

1 NÁVOD NA MONTÁŽ Model KUŘÁCKÝ KOUTEK (SMOKERS POINT) 1

2 Před použitím si pozorně pročtěte informace, obsažené v tomto návodě. Star Progetti Group nenese odpovědnost za možné škody, způsobené osobám a věcem v důsledku nedodržení níže uvedených pokynů, jejichž dodržování zaručuje spolehlivost a dlouhou životnost elektrických a mechanických částí zařízení. Tento návod pečlivě uschovejte. Důležité informace o likvidaci odpadů v souladu s ekologickými předpisy V NĚKTERÝCH ČLENSKÝCH STÁTECH EU NEJSOU VNITROSTÁTNÍ PRÁVNÍ PŘEDPISY V SOULADU SE SMĚRNICÍ OEEO, V TĚCHTO ZEMÍCH SE NA TOTO ZAŘÍZENÍ NEVZTAHUJE POVINNOST ODDĚLENÉ LIKVIDACE ODPADU Z ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ PO SKONČENÍ JEJICH ŽIVOTNOSTI. Toto zařízení odpovídá Evropské Směrnici EU2002/96/ES. Symbol přeškrtnutého odpadkového kontejneru, nacházející se na zařízení, znamená, že na konci své životnosti by mělo být účinně odděleno od domovního odpadu a musí být odevzdáno v místě, určeném pro sběr elektrického a elektronického odpadu, nebo vráceno prodejci při koupi nového ekvivalentního zařízení. Uživatel je povinen je předat do příslušného recyklačního centra pod hrozbou volání k odpovědnosti, dané platnými právními předpisy o likvidaci odpadu. Podléhajíc povinnému třídění pro další zpracování, je v souladu s požadavky na nakládání s odpady, působícími na životní prostředí, za účelem zabránění zbytečnému znečištění životního prostředí a újmy na zdraví a podpory recyklace materiálů, které jsou součástí zařízení, toto zařízení k tomu určeno. Pro více informací o systému sběru tříděného odpadu se obraťte na místní pobočky sběrných institucí pro recyklaci odpadů, nebo na místo prodeje zakoupeného zařízení. Výrobci a dodavatelé jsou odpovědni za náležité zpracování a recyklaci, sešrotování a likvidaci odpadu v souvislosti s ekologickými normami jak samostatně, tak i s pomocí kolektivních systémů. 2

a mechanických částí zařízení. Tento návod pečlivě uschovejte.

3 KUŘÁСKÝ KOUTEK: PRO OHŘEV MIMO MÍSTNOST Umožňuje snadno vytvořit kuřácký koutek a vyhřívat venkovní prostory Kuřácký koutek je vyroben z oceli lakované speciální práškovou barvou a má podstavec ve tvaru písmene S. Dodává se s dvěma ohřívači modelu HELIOSA 11 IPX5 VODOTĚSNÝ (každý z nich 1500 W) a ochrannou mřížkou z nerezové oceli na každém ohřívači. Kuřácký koutek zaručuje maximální bezpečnost svým uživatelům, protože je vybaven systémem automatického vypnutí v případě nárazu a pádu (TILT). V případě nárazu, nebo pádu se oba ohřívače ihned vypnou a zapnou se až poté, když je ohřívač vrácen do své původní vzpřímené polohy. Výška: 222 cm Průměr stolku: Ø 66 cm Průměr horního diskovitého krytu: Ø 80cm KUŘÁCKÝ KOUTEK je vybaven snímacím prvkem, citlivým na přítomnost osoby v bezprostřední blízkosti stolku zařízení. Přístroj zapne ohřívače v okamžiku, kdy přicházejí lidé, a může být nastaven na požadovanou oblast. Tento přístroj vypne topení vždy, kdy lidé opustí oblast jeho působení a uplyne jisticí časový interval (ve výrobě nastaven na dobu: 20 sekund). DISKOVITÝ KRYT Ø 80cm S JIŽ NAINSTALOVANÝMI OHŘÍVAČI HORNÍ ČÁST CENTRÁLNÍ STOJKY OPĚRNÝ STOLEK S PRŮMĚREM Ø 60 СМ SENZOROVÉ PRVKY DETEKTOR PŘÍTOMNOSTI >DOLNÍ ČÁST CENTRÁLNÍ STOJKY ESOVITÝ PODSTAVEC STOJANU Kuřácký koutek je VODOTĚSNÝ (IPX5) topný systém (PATENTOVANÝ MODEL), KTERÝ SE NEBOJÍ DEŠTĚ A STŘÍKAJÍCÍ VODY UMOŽŇUJE VYTÁPĚT OBLAST O PLOŠE CCA 16/18 M 2. 3

Kuřácký koutek zaručuje maximální bezpečnost svým uživatelům, protože je vybaven systémem automatického vypnutí v případě nárazu a pádu (TILT).

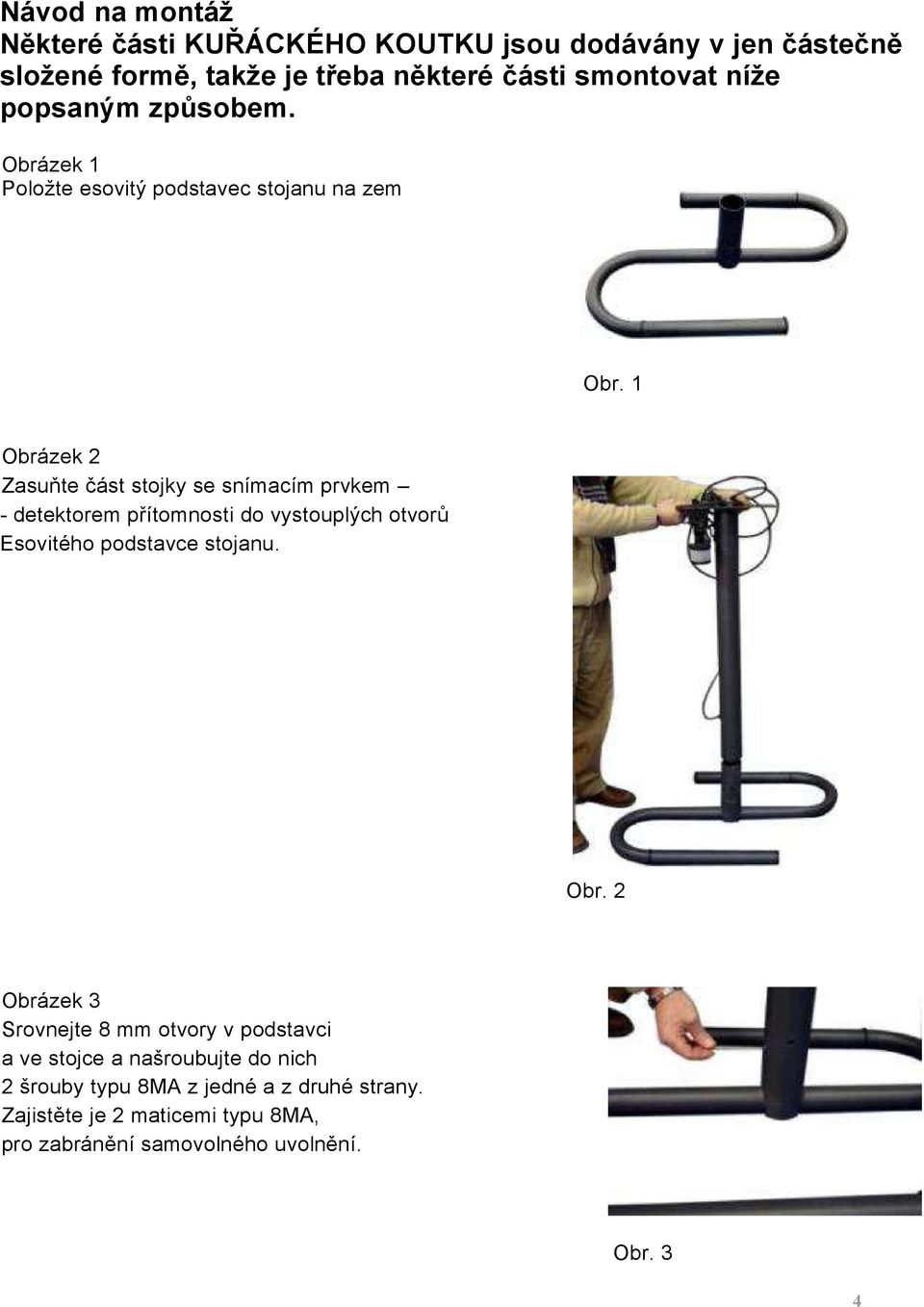

4 Návod na montáž Některé části KUŘÁCKÉHO KOUTKU jsou dodávány v jen částečně složené formě, takže je třeba některé části smontovat níže popsaným způsobem. Obrázek 1 Položte esovitý podstavec stojanu na zem Obr. 1 Obrázek 2 Zasuňte část stojky se snímacím prvkem - detektorem přítomnosti do vystouplých otvorů Esovitého podstavce stojanu. Obr. 2 Obrázek 3 Srovnejte 8 mm otvory v podstavci a ve stojce a našroubujte do nich 2 šrouby typu 8MA z jedné a z druhé strany. Zajistěte je 2 maticemi typu 8MA, pro zabránění samovolného uvolnění. Obr. 3 4

1 Obrázek 2 Zasuňte část stojky se snímacím prvkem - detektorem přítomnosti do vystouplých otvorů Esovitého podstavce stojanu. Obr. 2 Obrázek 3 Srovnejte 8 mm otvory v podstavci a ve stojce a našroubujte do nich 2 šrouby typu 8MA z jedné a z druhé strany.

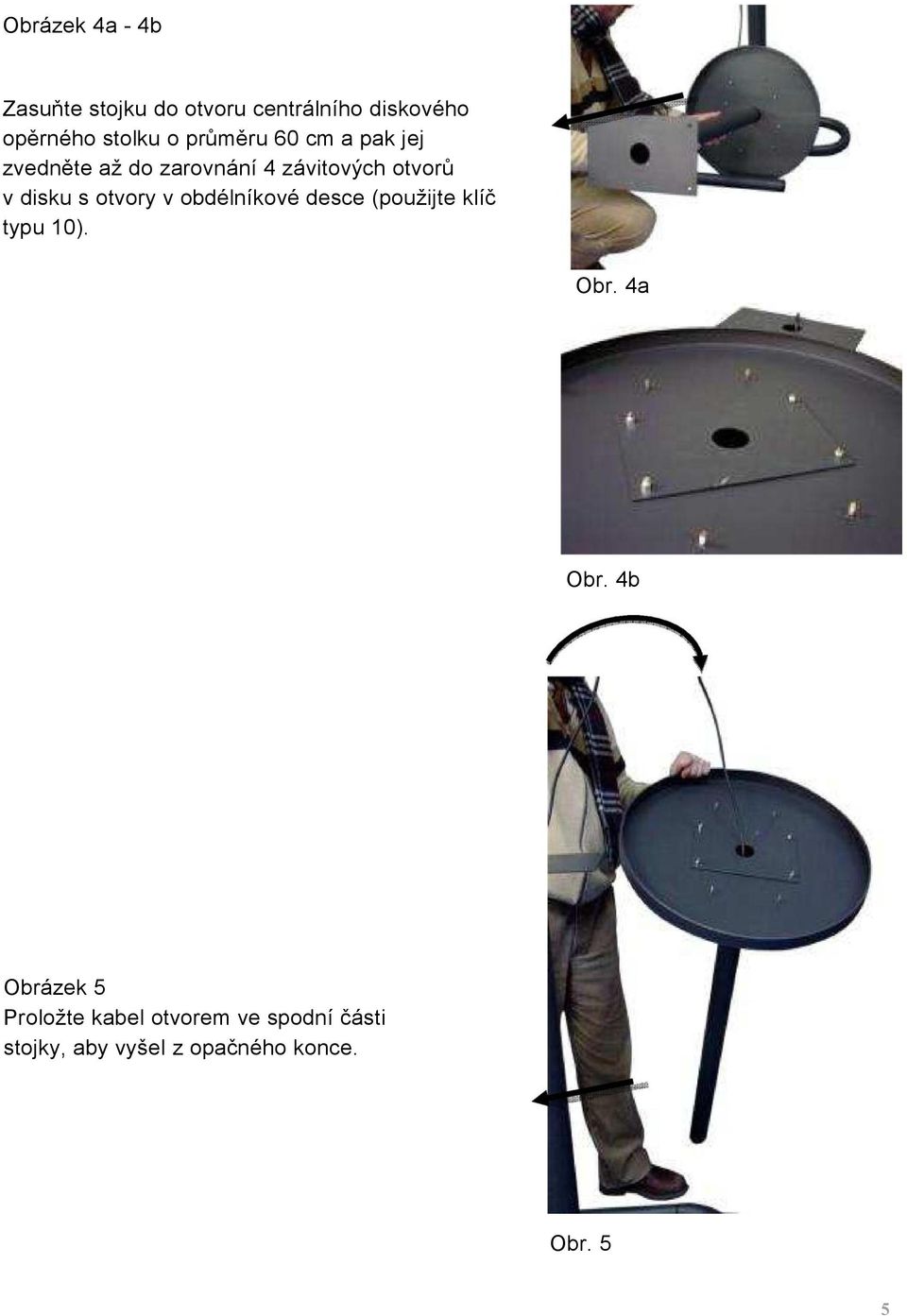

5 Obrázek 4a - 4b Zasuňte stojku do otvoru centrálního diskového opěrného stolku o průměru 60 cm a pak jej zvedněte až do zarovnání 4 závitových otvorů v disku s otvory v obdélníkové desce (použijte klíč typu 10). Obr. 4а Obr. 4b Obrázek 5 Proložte kabel otvorem ve spodní části stojky, aby vyšel z opačného konce. Obr. 5 5

otvory v obdélníkové desce (použijte klíč typu 10). Obr. 4а Obr.

6 Obrázek 6 Připevněte diskovitý stolek ke stojce a kabel ke kovové základnové desce esovitého podstavce. Do otvoru v plechové desce našroubujte 4 závitové šrouby typu 6 MA a zajistěte je maticemi typu 6MA. Obr. 6 Obrázek 7 Pro větší pohodlí při montáži konstrukce o délce 218 cm ji doporučujeme položit, přiblížit ke stojce disk o průměru Ø 0-80 centimetrů, na kterém už jsou namontovány dva ohřívače, připojit 3 pólové konektory, z nichž jeden vychází ze stojky a druhý z ohřívačů. Obr. 7 Obrázek 8 Propojte otvor ve stojce s otvorem v kovových deskách ve tvaru kříže, ke kterým jsou již připojeny ohřívače. Obr. 8 Obrázek 9 Zašroubujte šestihranné šrouby typu 6х8МА klíčem se šestihranným profilem typu 10. Obr. 9 Vaše zařízení je sestaveno. Teď zaměřte snímací prvek detektor přítomnosti správným směrem. Detektor přítomnosti je konfigurován ve standardním režimu, načítá přítomnost osob a vypíná ohřívače po uplynutí 20 sekund, pokud v jeho dosahu nikdo není. Tento časový interval může být změněn pomocí manipulací s přepínačem na krytu. Je nutné nastavit sklon ohřívačů na úhel 45 vůči vertikále, aby pole působnosti obsáhlo všechny požadované oblasti vytápění. 6

6 Obrázek 7 Pro větší pohodlí při montáži konstrukce o délce 218 cm ji doporučujeme položit, přiblížit ke stojce disk o průměru Ø 0-80 centimetrů, na kterém už jsou namontovány dva ohřívače, připojit

7 ZÁRUČNÍ PODMÍNKY - ZÁRUKA SE NEVZTAHUJE NA VÝMĚNU LAMPY Blahopřejeme vám k zakoupení našich ohřívačů Helios Infrared IRK. Záruční doba je 2 roky od data zakoupení zařízení a zaniká na konci uvedeného období. Pokladní účtenka, nebo jiný fiskální doklad, stanovený právními předpisy, stvrzuje počátek záruční doby. Během tohoto období běží záruka na výměnu a opravu částí zařízení, které podléhají běžnému opotřebení (například lampy, atd.). Tato záruka se nevztahuje na výměnu lampy. Záruka se nevztahuje na opravu zařízení, které bylo svévolně rozmontováno, nebo na zařízení, poškozené v důsledku neopatrného používání, nevhodnou dopravou, technickým používáním neoprávněnými osobami, nedodržení návodu k použití, nesprávné instalace nebo použití v rozporu s platnými předpisy, stanovenými v zemi použití. Záruka nezaručuje výměnu zařízení. Případné opravy, garantované zárukou, jsou prováděny zdarma, za podmínky dodání zboží ze skladu firmy STAR PROGETTI/VARMA TEC, nebo ze skladu autorizovaného distributora společnosti. Náklady na dopravu v těchto případech hradí uživatel zařízení. SÉRIOVÉ ČÍSLO DATUM KOUPĚ ČÍSLO ÚČTU (FAKTURY) DISTRIBUTOR Pro zajištění právní účinnosti záručních podmínek je nezbytné pečlivě vyplnit záruční list ve všech kolonkách. POBOČKA

Během tohoto období běží záruka na výměnu a opravu částí zařízení, které podléhají běžnému opotřebení (například lampy, atd.). Tato záruka se nevztahuje na výměnu lampy.
