Návod k obsluze. Model KX-TD7590CE. Digitální přenosná stanice standardu DECT. Obsah

Transkript

1 Digitální přenosná stanice standardu DECT Model KX-TD7590CE Návod k obsluze Obsah Začínáme Displej (LCD) Práce s klávesnicí Volba jazyka Vytočení hovoru Příjem hovoru Podržení hovoru Předání hovoru Zamknutí klávesnice. 14 Použití adresáře Programování stanice. 25 Editace názvu nastavitelných tlačítek pro státní linku na displeji.. 32 Ostatní informace Bezpečnostní pokyny. 37 Směrnice a nařízení. 40 Upozornění!!! Technické parametry Děkujeme Vám za zakoupení této digitální přenosné stanice standardu DECT. - Před prvním použitím přístroje nechte nabíjet baterii po dobu 6 hodin. - Podrobnější informace najdete v dodatku k uživatelské příručce KX-TD7590CE. - V této příručce je záměrně vypuštěno poslední písmeno každého čísla modelu.

2 Začínáme Příslušenství Návod k obsluze PSQX2035Z Dobíjecí baterie PSP1F Přenosná stanice (PS) Anténa Tlačítka pro pohyb nahoru/dolů Tlačítko pro výběr Tlačítko pro hovor Nastavitelná tlačítka pro státní linku (F1 až F3) Vstup/výstupní port* Tlačítka pro vytáčení Tlačítko funkce/ zamknutí klávesnice Tlačítko AUTO/OK Sluchátko Indikátor volání/nabíjení baterie Konektor pro připojení náhlavního sluchátka Displej LCD Tlačítko zrušit/napájení Tlačítko pro vnitřní komunikaci (intercom) Tlačítko smazat/předat Mikrofon * Jen pro servisní zásahy 2

3 1 Začínáme (pokračování) Sestavení přístroje Otevřete kryt baterie. Šňůra (červená) Šňůra (černá) Připojte baterii ke konektorům a vložte ji do přístroje. Nyní můžete kryt zavřít. 2 Připojte nabíječku k síti prostřednictvím AC adaptéru. Nabíječka AC adaptér Držák šňůry K síťové zásuvce 3

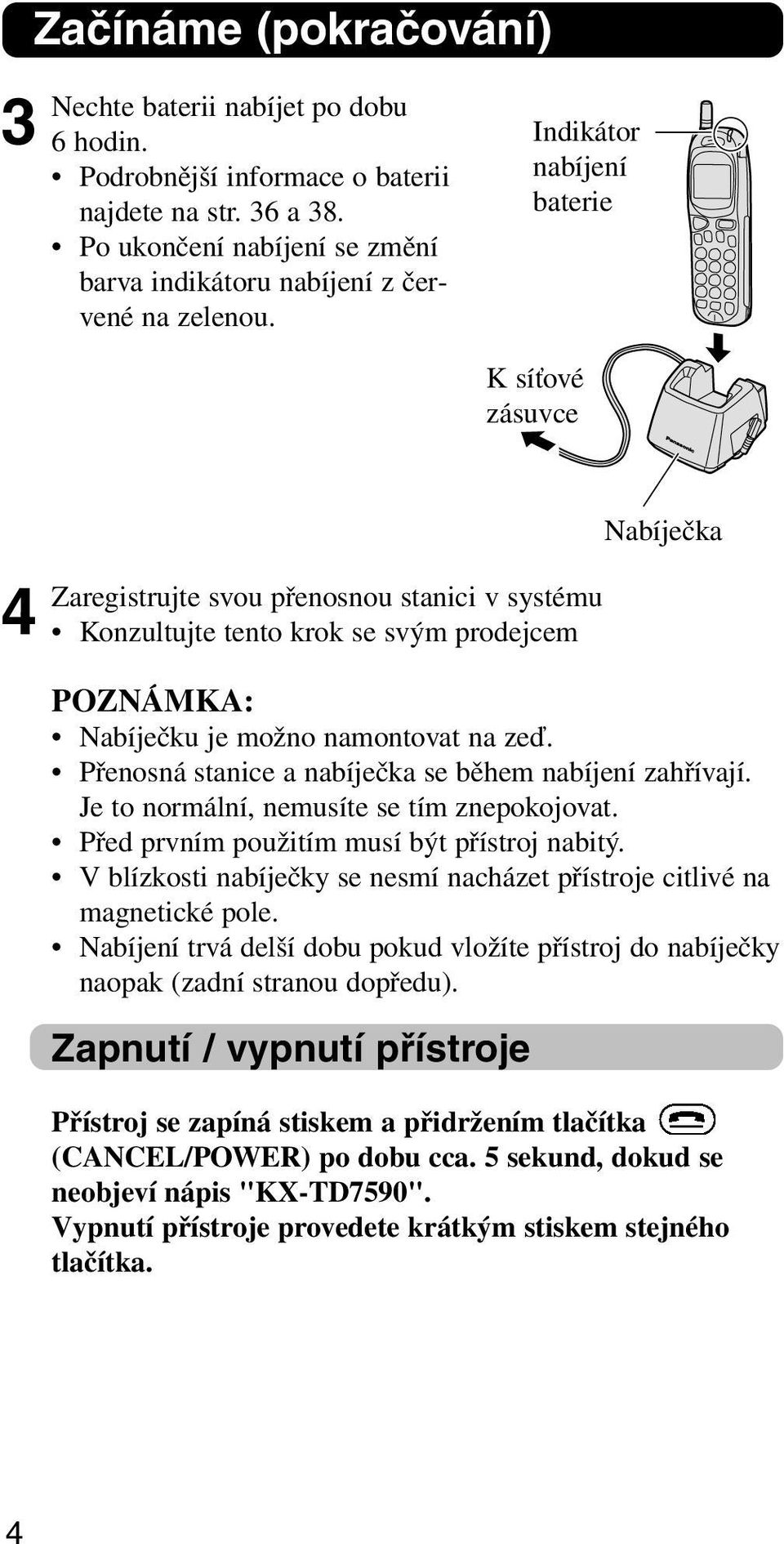

4 3 Začínáme (pokračování) Nechte baterii nabíjet po dobu 6 hodin. Podrobnější informace o baterii najdete na str. 36 a 38. Po ukončení nabíjení se změní barva indikátoru nabíjení z červené na zelenou. Indikátor nabíjení baterie K síťové zásuvce 4 Zaregistrujte svou přenosnou stanici v systému Konzultujte tento krok se svým prodejcem POZNÁMKA: Nabíječku je možno namontovat na zeď. Přenosná stanice a nabíječka se během nabíjení zahřívají. Je to normální, nemusíte se tím znepokojovat. Před prvním použitím musí být přístroj nabitý. V blízkosti nabíječky se nesmí nacházet přístroje citlivé na magnetické pole. Nabíjení trvá delší dobu pokud vložíte přístroj do nabíječky naopak (zadní stranou dopředu). Zapnutí / vypnutí přístroje Nabíječka Přístroj se zapíná stiskem a přidržením tlačítka (CANCEL/POWER) po dobu cca. 5 sekund, dokud se neobjeví nápis "KX-TD7590". Vypnutí přístroje provedete krátkým stiskem stejného tlačítka. 4

5 Displej (LCD) Displej má 4 řádky, na každém řádku lze zobrazit 16 znaků. V horní části displeje je stavový řádek, který obsahuje symboly zobrazované během hovoru. V režimu Programování: Číslo menu v režimu Programování V režimu Programování (e.g.)... (např.) V režimu Modifikace knihy / Editace nastavitelných tlačítek pro státní linku / Zadávání hesla: Stiskněte (OK) Pomocí tlačítek nebo (nahoru/dolů) můžete zobrazit i ty položky, které nejsou v daný okamžik vidět V režimu Modifikace knihy / Výběr adresáře Ve stavu přihlášení Ve stavu přihlášení pro interkom V režimu funkcí - použití kombinace kláves Byla přijata zpráva z jiné účastnické stanice Vybraná funkce pro F1 Vybraná funkce pro F2 Vybraná Výborný Dobrý signál signál Signál velmi pravděpodobně obsahuje šum nebo se ztrácí Síla baterie: plně nabitá středně nabitá málo nabitá nedostatečně nabitá (je nutno funkce pro F3 dobít) Signál může obsahovat šum Stanice je mimo dosah (symbol bliká) 5

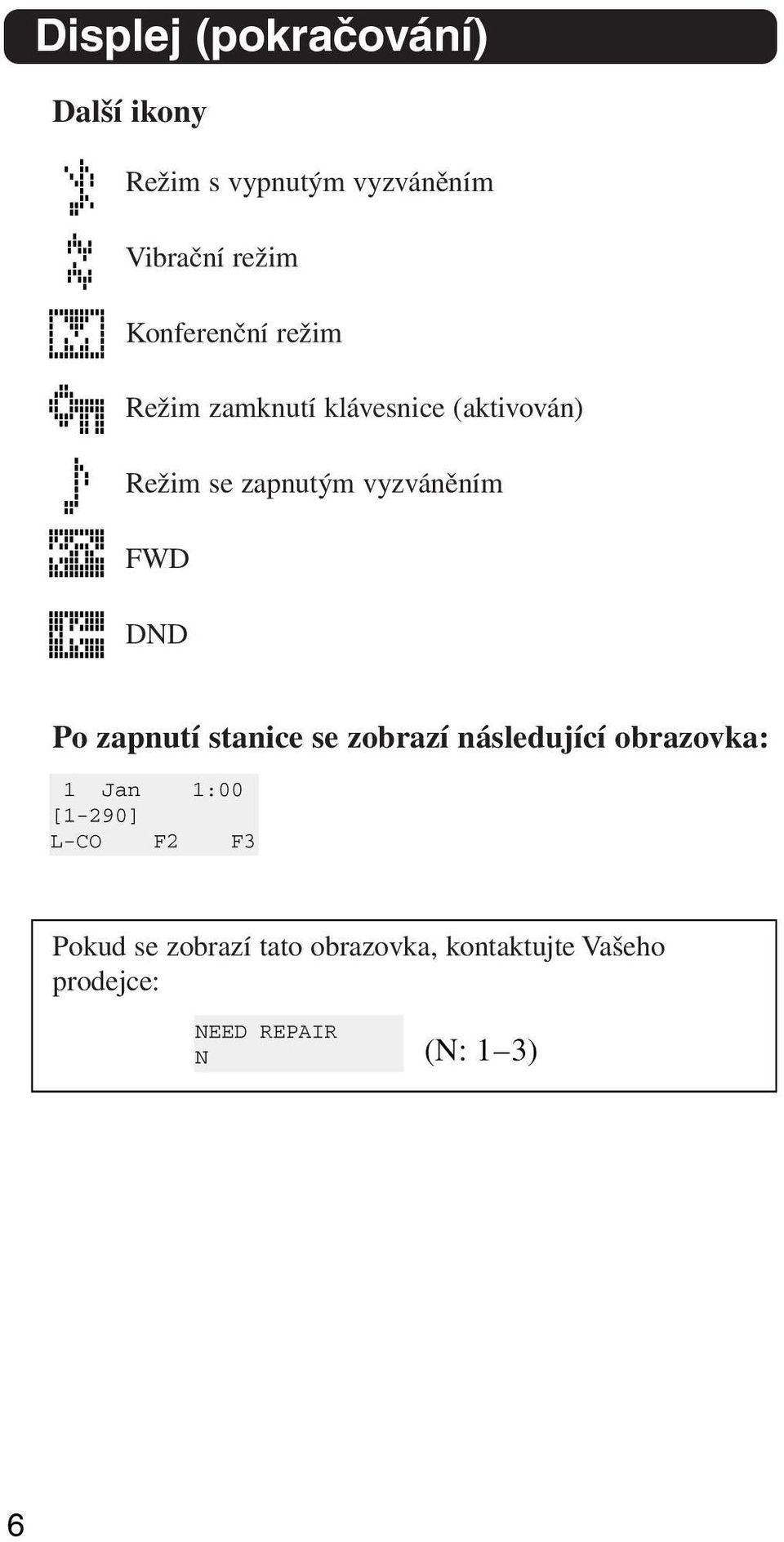

6 Displej (pokračování) Další ikony Režim s vypnutým vyzváněním Vibrační režim Konferenční režim Režim zamknutí klávesnice (aktivován) Režim se zapnutým vyzváněním FWD DND Po zapnutí stanice se zobrazí následující obrazovka: Pokud se zobrazí tato obrazovka, kontaktujte Vašeho prodejce: 6

7 Práce s klávesnicí Následující tlačítka mohou být aktivována posloupností operací na displeji (pokud jsou k dispozici), nebo kombinací kláves. V další části je uveden popis těchto kláves spolu s kombinacemi, které se používají pro jejich aktivaci. Tlačítko PAUSE ( + ) Používá se pro vložení pauzy mezi čísla. Tlačítko FWD/DND ( + ) Používá se pro nastavení vlastností Přesměrování hovoru (Call Forwading) nebo Nevyrušovat (DND - Do Not Disturb) Tlačítko MESSAGE ( + ) Používá se pro zanechání sdělení pro volanou stranu nebo pro zpětný dotaz (call back) odesílateli zprávy. Tlačítko CONFERENCE ( + ) Používá se pro realizaci třístranné konverzace. Tlačítko TONE ( + )* Používá se pro dočasnou změnu režimu vytáčení na tónovou (konverze: pulsní režim tónový režim). Tlačítko FLASH ( + ) Používá se pro ukončení aktuálního hovoru a realizaci dalšího hovoru. Tlačítko HOLD ( + ) Používá se pro podržení hovoru. Tlačítko FKEY LIST ( + ) Používá se pro zobrazení vybraných vlastností nastavitelných tlačítek pro státní linku. Tlačítko REDIAL ( + ) Používá se pro zobrazení posledních pěti volaných čísel. Tlačítko PS-PROGRAM ( + ) Používá se pro vstup do režimu Programování. 7

8 Práce s klávesnicí (pokračování) Tlačítko WAVESEARCH ( + ) Používá se pro hledání základnové stanice s nejlepším signálem. Tlačítko EDIT MODE ( + ) Používá se pro výběr režimu editace adresářů (s výjimkou Adresáře účastnických stanic) nebo při předvytáčení (predialling). Tlačítko PROGRAM ( + ) Používá se pro vstup do programovacího režimu. Nastavitelné tlačítka pro státní linku ( + / / ) Používá se pro editaci nastavitelných tlačítek pro státní linku. * Tlačítko TONE není k dispozici u modelů KX-TD816/KX- TD1232FR, KX-TD816/KX-TD1232NE, KX-TD816/KX- TD1232SL. Mezi funkcemi F-KEY se můžete posouvat (viz. str. 7 a 8) pomocí tlačítek (nahoru) nebo (dolů). Stiskněte (funkce) Opakovaným stiskem tlačítka nebo najděte požadovanou položku. Stiskněte (výběr). Pokračujte v práci s vybranou funkcí. Přehled operací, které můžete realizovat pomocí těchto tlačítek, najdete v kapitole "DPT vlastnosti" (DPT Features) v uživatelské příručce stanice KX-TD186/KX-TD

9 Volba jazyka Pomocí tlačítek nebo se nastavte na položku "DISPLAY SETTING" (nastavení displeje). Stiskněte tlačítko SELECT (výběr). Pomocí tlačítek nebo se nastavte na položku "LANGUAGE" (jazyk). Stiskněte tlačítko (výběr). Stiskněte tlačítko (výběr). Pomocí tlačítek nebo najděte vhodný jazyk. Stiskněte tlačítko (výběr). Stiskem tlačítka ukončete práci v režimu Nastavení displeje. POZNÁMKA: Pokud je stanice připojena k digitálnímu superhybridnímu systému (Digital Super Hybrid System) a nastavení jazyka je "AUTO", bude zobrazení jazyka na displeji stanice řízeno nastavením tohoto systému. 9

10 Vytočení hovoru Vnitřní hovory (intercom) Stiskněte tlačítko (hovor) nebo (intercom). Vytočte číslo účastnické stanice. Jakmile se volaná strana ozve, můžete hovořit. Po ukončení hovoru stiskněte tlačítko. Hovory na státní linku Automatický přístup k lince nebo výběr skupiny státních linek Vytočte přístupový kód k lince. Vytočte telefonní číslo. Jakmile se volaná strana ozve, můžete hovořit. Po ukončení hovoru stiskněte tlačítko. Přístup ke specifické lince Stiskněte / / (přiřazeny jako nastavitelné státní linky). Vytočte telefonní číslo. Jakmile se volaná strana ozve, můžete hovořit. Po ukončení hovoru stiskněte tlačítko. 10

11 Vytočení hovoru (pokračování) Opětovné vytočení čísla s využitím záznamu odchozích hovorů Přístroj automaticky ukládá do paměti posledních pět čísel, které byly vytočeny. Opětovné vytočení čísla lze pak jednoduše provést výběrem některého z čísel zaznamenaných v paměti. Stiskněte. NEBO Pro opětovné vytočení odchozího hovoru stiskněte + (REDIAL) a přejděte k bodu. Pomocí tlačítek nebo se nastavte na položku "OUTGOING LOG". Pomocí tlačítek nebo vyberte telefonní číslo, na které chcete zavolat. Stiskněte tlačítko nebo / / nebo po dobu cca. 2 sekund. POZNÁMKA: Možný postup je vytočit nejdříve požadované číslo a teprve pak stisknout tlačítko nebo / / (předvytáčení - predialling). Pokud vytočíte špatné číslo, stisknět + (FLASH) a zadejte správné číslo. Při používání předvytáčení stiskněte tlačítko (clear) pro smazání každé číslice počínaje poslední číslicí a zadejte správné číslo. Zavěsit můžete rovněž vložením přenosné stanice do nabíječky. Před uskutečněním hovoru zkontrolujte, že je zobrazena ikona. Pokud tato ikona bliká, pokuste se zvýšit intenzitu signálu přiblížením k základnové stanici. 11

12 Příjem hovoru Při příjmu hovoru stanice vyzvání nebo vibruje a na displeji se zobrazí číslo státní linky nebo účastnické stanice. NEBO Stiskněte tlačítko / /. Při příjmu hovoru budou jména na spodním řádku displeje rychle blikat. NEBO Stiskněte tlačítko (pouze vnitřní hovor) NEBO Vyjměte stanici z nabíječky (režim Rychlá odpověď). Chcete-li zavěsit, stiskněte tlačítko. NEBO Vložte stanici do nabíječky. POZNÁMKA: Návod pro nastavení vibračního režimu je uveden na str. 34. Rychlá odpověď (Quick Answering) je k dispozici jen v případě, že je režim Quick Answering v sekci programování nastaven na hodnotu ON (aktivováno). Pokud je ke stanici připojeno náhlavní sluchátko (headset), můžete zvolit režim Automatická odpověď (Auto Answer), který může nabývat těchto stavů: OFF (vypnuto - standardně), automatická odpověď jen na vnitřní hovory, nebo automatická odpověď na všechny hovory. Nastavení režimu Automatická odpověď je popsáno na str. 25 a

13 Podržení hovoru Stanice umožňuje podržení hovorů. Kromě toho můžete provést tzv. exkluzivní podržení, při kterém nemůže podržený hovor přijmout žádná jiná účastnická stanice. Podržení hovoru Během konverzace stiskněte + (HOLD), + (HOLD). Příjem podrženého hovoru Stiskněte / / (hovory na státní linku). Jestliže je na lince podržený hovor, jména na spodní řádce displeje budou pomalu blikat. NEBO Stiskněte tlačítko (vnitřní hovory - intercom). Exkluzivní podržení hovoru Během konverzace stiskněte + (HOLD). Příjem exkluzivně podrženého hovoru Stiskněte / / (hovory na státní linku). Jestliže je na lince exkluzivně podržený hovor, jména na spodní řádce displeje budou blikat rychle v dubletech. NEBO Stiskněte tlačítko (vnitřní hovory - intercom). 13

14 Předání hovoru Chcete-li předat hovor na jinou stanici, stiskněte (předání) a zadejte číslo účastnické stanice. Hovor přijmete stiskem / / podle blikajícího jména na spodním řádku LCD displeje. Zamknutí klávesnice Tlačítka používaná pro vytáčení lze zamknout. V takovém případě zůstane zachována možnost odpovídat na příchozí hovory, nebude však možno kamkoliv zavolat. Pokud je tato vlastnost nastavena, na displeji se objeví symbol. Zámek můžete nastavit (nebo zrušit toto nastavení) stiskem tlačítka na 2 sekundy. 14

15 Použití adresáře Rozlišujeme mezi 5 typy adresářů, které jsou dále uvedeny. Adresář přenosné stanice (PS Dialling Directory): Můžete v něm uložit 100 soukromých jmen a telefonních čísel vnějších účastníků. Všechny položky tohoto adresáře jsou uloženy v abecedním pořadí. Adresář pobočkového systému pro rychlé vytáčení (PBX System Speed Dialling Directory): Hovor můžete v systému uskutečnit výběrem jmen a telefonních čísel zadaných v systému. Ukládání jmen a čísel (max. 500) konzultujte s Vaším prodejcem. Adresář účastnických stanic (PBX Extension Dialling Directory): Hovor můžete v systému uskutečnit výběrem jmen a čísel účastnických stanic zadaných v systému. Ukládání jmen a čísel konzultujte s Vaším prodejcem. Adresář pobočkové stanice pro rychlé vytáčení (PBX Station Speed Dialling Directory): Hovor můžete v systému uskutečnit výběrem z vašich soukromých jmen a telefonních čísel. Adresář zkratek (Shortcut Directory): Můžete ukládat čísla vlastností pobočkové ústředny a čísla zkratek (shortcut numbers) programovacího menu přenosné stanice. Podrobné informace najdete v dodatku k uživatelské příručce KX-TD7590. POZNÁMKA: Při ukládání telefonního čísla vnějšího účastníka do Adresáře pobočkové stanice pro rychlé vytáčení musíte zadat přístupový kód státní linky. Při ukládání do Adresáře přenosné stanice to však požadováno není. Položky v Adresáři pobočkového systému pro rychlé vytáčení a v Adresáři účastnických stanic nelze editovat ani mazat. Chcete-li smazat znak nebo číslo, použijte ( delete). Chcete-li změnit nebo vložit konkrétní znak nebo číslo, použijte pro posun kurzoru tlačítko ( vlevo) nebo ( vpravo). Režim Adresář (Directory) můžete ukončit stisknutím tlačítka. 15

16 Použití adresáře (pokračování) Ukládání jmen a čísel do adresáře Adresář přenosné stanice Pomocí tlačítek nebo se nastavte na položku "PS-DIALING". Stiskněte tlačítko (NEW). Pokud není nic uloženo, můžete tento krok vynechat. 16

17 Použití adresáře (pokračování) Zadejte jméno (max. délka 16 znaků)(viz. Tabulka 1 a Tabulka 2 na str. 23 a 24) Zadejte telefonní číslo (max. 32 číslic). Pomocí tlačítek nebo vyberte profil vyzvánění a stiskněte tlačítko (viz. str. 25). Pokud chceme používat tento profil vyzvánění, měl by být připojený pobočkový systém v nejnovější verzi. * V tomto nastavení je profil vyzvánění určen nastavením položky "Ringer Pattern-CO". 17

18 Použití adresáře (pokračování) Adresář pobočkové stanice pro rychlé vytáčení Pomocí tlačítek nebo se nastavte na položku "PBX-STA- DIALING". Pohybujte tlačítky nebo tak dlouho, dokud nebude displej prázdný. Stiskněte klávesu (EDIT). Zadejte jméno (max. 10 znaků)(viz. Tabulka 1 a Tabulka 2 na str. 23 a 24) Zadejte číslo telefonu Max. počet číslic závisí na pobočkovém systému, viz. dodatek k uživatelské příručce KX-TD

19 Použití adresáře (pokračování) Adresář zkratek Pomocí tlačítka se nastavte na položku "SHORTCUT". Nové číslo uložíte stiskem tlačítka (NEW) Pokud není nic uloženo, je tento krok vynechán. Pomocí vyberte programování přenosné stanice. Zadejte číslo. Pokud chcete, můžete editovat jméno. 19

20 Použití adresáře (pokračování) V Adresáři přenosné stanice, Adresáři pobočkové stanice pro rychlé vytáčení a v Adresáři zkratek můžete vytáčet buď výběrem jména nebo čísla volaného účastníka. Vytáčení výběrem jména Adresář přenosné stanice / Adresář pobočkové stanice pro rychlé vytáčení Pomocí tlačítek nebo se nastavte na požadovaný adresář. Opakovaným stiskem tlačítek pro vytáčení zadejte několik prvních znaků požadovaného jména (viz. informace na str. 23 a 24). Pomocí tlačítek nebo se nastavte na požadovanou položku. Stiskněte tlačítko,, nebo / /. NEBO Přidržte na 2 sekundy tlačítko. 20

21 Použití adresáře (pokračování) Adresář zkratek Pomocí tlačítek nebo se nastavte na požadovaný adresář. Pomocí tlačítek nebo se nastavte na požadovanou položku. Vytáčení výběrem čísla Postupujte podle kroků uvedených na str. 20, vynechejte však kroky a (neplatí pro Adresář zkratek). Předání hovoru s využitím položky adresáře Při konverzaci stiskněte tlačítko a pak postupujte podle kroků na str. 20 (neplatí pro Adresář zkratek). 21

22 Použití adresáře (pokračování) Editace položky v adresáři Vyberte položku v adresáři, kterou chcete editovat (postupujte podle kroků až v postupu na str. 16). Pomocí tlačítek nebo se nastavte na požadovanou položku, která se má editovat. Stiskněte tlačítko (EDIT). Pomocí tlačítek nebo vyberte prvek pro editaci. Proveďte editaci vybrané položky. Vymazání položky z adresáře Vyberte položku v adresáři, kterou chcete vymazat (postupujte podle kroků až v postupu na str. 16). Pomocí tlačítek nebo se nastavte na požadovanou položku, která se má vymazat z adresáře. Stiskněte tlačítko (DEL). 22

23 Použití adresáře (pokračování) Tabulka znaků Při zadávání znaků používejte následující tabulku. Tabulka 1: Počet stisknutí tlačítka Tlačítka mezera Například vložení slova "Ann" by probíhalo následujícím způsobem: "A": stiskněte tlačítko "n": 5-krát stiskněte tlačítko "n": stiskněte tlačítko ( vpravo) a 5-krát stiskněte tlačítko POZNÁMKA: Jeden znak můžete smazat stiskem tlačítka ( smazat). Kurzor můžete posunout stiskem tlačítka ( vlevo) nebo ( vpravo). Přechod do Tabulky 2 je možný po stisku tlačítka. 23

24 Použití adresáře (pokračování) Tabulka 2: Například při vložení znaků " " by se postupovalo následujícím způsobem: " ": stiskněte a tlačítko (návrat). "Â": stiskněte, tlačítko (vpravo) a (návrat). "Ç": stiskněte tlačítko ( vpravo) a (návrat). POZNÁMKA: Chcete-li smazat znak, přepněte se do Tabulky 1 stiskem tlačítka a stiskněte ( smazat). Přesun mezi tabulkami se provádí klávesou. V Adresáři pobočkové stanice pro rychlé vytáčení (viz. str. 15) jsou k dispozici jen některé znaky ze skupiny "01". 24

25 Programování stanice Standardní (tovární) nastavení stanice je možno upravit pomocí programování tak, aby vyhovovalo Vašim požadavkům. V následujícím textu bude uveden seznam parametrů a jejich výchozí hodnoty, které lze pomocí programování změnit. Vlastní postup při programování je uveden na str. 30 a 31. Nastavení chování při příjmu hovoru Výběr profilu vyzvánění Na stanici je možno nastavit profil vyzvánění pro vnitřní hovory (intercom) a hovory na státní linku. K dispozici je 6 druhů vyzvánění a 4 melodie. (standardně: BELL 1) Nastavení vibrací a typu vyzvánění Pro stanici je možno nastavit vibrace a typ vyzvánění. (standardně: OFF - vypnuto) Tento program lze použít v kombinaci s nastavením hlasitosti vyzvánění, jak je uvedeno v následující tabulce. Prog. stanice OFF RING &VIB VIB RING Nastavení hlasitosti (VOLUME) VIBRACE ZAP/ VYZVÁNĚNÍ VYZVÁNĚNÍ VYP VIBRACE VYZVÁNĚNÍ VYZVÁNĚNÍ a VIBRACE 5 sekund VIBRACE a pak VYZVÁNĚNÍ VIBRACE VIBRACE : Při této kombinaci se nejvíce zatěžuje baterie. KONF. REŽIM VIB. VIB. VIB. Nastavení režimu Rychlá odpověď (Quick Answer Mode) Na příchozí hovor můžete rychle odpovědět pouhým vyjmutím stanice z nabíječky. (standardně ON - zapnuto). Nastavení režimu Automatická odpověď (Automatic Answer Mode) Při použití náhlavního sluchátka (headset) můžete na všechny hovory (INT/CO - vnitřní/na státní linku) nebo jen vnitřní hovory (INT ONLY) odpovědět bez nutnosti stisknout jakékoliv tlačítko. (standardně OFF - vypnuto) 25

26 Programování stanice (pokr.) Nastavení časové prodlevy pro režim Automatická odpověď Při použití náhlavního sluchátka (headset) je možné nastavit, jak dlouho bude stanice vyzvánět před automatickým zodpovězením hovoru. Tento program je zobrazen pouze v případě, že "INT/CO" (všechny hovory) nebo "INT ONLY" (pouze vnitřní hovory) mají nastaven režim Automatická odpověď. (Standardní hodnota časové prodlevy je 6 sekund) POZNÁMKA: Pokud nastavíte "INT/CO" (všechny hovory) nebo "INT ONLY" (pouze vnitřní hovory) do režimu Automatická odpověď (programování stanice) a připojíte náhlavní sluchátko (headset), telefon bude automaticky přijímat příchozí hovory. Pokud stanici odložíte a necháte v ní připojený headset, mohou nastat následující problémy: 1. Stanice přijme hovor a volajícímu bude účtováno hovorné, ačkoliv volaná osoba není přítomna. 2. I když volající ukončí hovor, zůstane dektové propojení zachováno až do té doby, než ukončíte hovor ručně nebo než se vybije baterie - podle typu linky. Rovněž státní linka může zůstat připojená k síti. Aby k tomu nedocházelo, dodržujte následující pravidla: a) nastavte "INT/CO" nebo "INT ONLY" do režimu Automatická odpověď pouze tehdy, je-li to nutné. b) používáte-li "INT/CO" nebo "INT ONLY" v režimu Automatická odpověď a sundáte-li si headset, vytáhněte konektor headsetu ze stanice. 26

27 Programování stanice (pokr.) Nastavení displeje Nastavení podsvícení klávesnice a displeje Chcete-li snížit odběr baterie, můžete vypnout podsvícení klávesnice a displeje. (Pokud zapnete přístroj, displej se rozsvítí i když jste nastavili podsvícení na OFF - Vypnuto). (Standardně ON - zapnuto). Nastavení jazyka Při výběru zobrazovaného jazyka lze vybírat z následujících jazyků: angličtina (ENGLISH), němčina (DEUTSCH), francouzština (FRANCAIS), italština (ITALIANO), španělština (ESPANOL) nebo holandština (NEDERLANDS). Standardní nastavení je AUTO (angličtina). Pokud je stanice připojena k systému DSHS (digitální superhybridní systém) a nastavení je "AUTO", bude zobrazovaný jazyk určen nastavením systému DSHS. Nastavení zobrazení v pohotovostním stavu (standby)* V systému jsou definovány čtyři typy zobrazení v pohotovostním stavu: - číslo účastnické stanice (EXTN) - číslo DECTu (SYS-NO.) - číslo DECTu a účastnické stanice (SYS-NO. & EXTN) - žádný z těchto údajů (OFF) (standardně: SYS-NO. & EXTN) Výběr zobrazení Času/Datumu V systému je možno vybrat, zda chcete mít v pohotovostním režimu zobrazený datum a čas (DATE) nebo jen čas (TIME). (standardně: TIME) *: Zobrazuje se jen tehdy, pokud je zobrazena ikona. 27

28 Programování stanice (pokr.) Výběr kontrastu displeje Můžete si vybrat z 12 stupňů kontrastu displeje. (standardně: stupeň 7) Nastavení pípnutí Nastavení pípnutí při stisku klávesy Můžete si zvolit, jestli chcete aby při stisku klávesy zareagovala stanice pípnutím (v PBX programovacím režimu je pípání zablokováno). (standardně: ON - zapnuto). Nastavení upozornění při překročení dosahu základnové stanice Můžete si zvolit, zda chcete aby přenosná stanice zapípala při překročení dosahu základnové stanice. (standardně: ON - zapnuto). Nastavení DECT-SYS Výběr DECTu Můžete si vybrat DECT (1 až 4). Podrobnosti najdete v dodatku k uživatelské příručce stanice KX-TD7590. (standardně: AUTO) Tato položka je zobrazena pouze tehdy, když jsou připojeny více než dva pevné terminály. Nastavení bezpečnosti Správa zámku adresáře Adresáře stanice můžete zamknout (ON) nebo odemknout (OFF). (standardně OFF - vypnuto) Mazání položek v adresáři stanice Všechny položky v adresáři stanice (All PS-BOOK DEL) můžete smazat jednorázově výběrem hodnoty "YES". 28

29 Programování stanice (pokr.) Nastavení hesla pro programování Stanice může mít nastaveno heslo pro programování. Pokud je heslo nastaveno, musíte před zobrazením následujících programů toto heslo zadat: - Správa zámku adresáře - Mazání položek v adresáři stanice - Nastavení hesla pro programování - Mazání nastavení v paměti (standardně: DISABLE - deaktivováno) Mazání nastavení v paměti Všechna dále uvedená nastavení můžete vrátit na jejich původní (tovární, standardní) hodnoty jednorázově výběrem "YES". - Hlasitost vyzvánění stanice/sluchátka - Programovací položky stanice (výjimka: výběr DECTu; nastavení hesla pro programování) 29

30 Programování stanice (pokr.) Programování - s výjimkou nastavení hesla pro programování Stiskněte klávesu. Stiskněte klávesu. Pomocí tlačítek nebo se nastavte na požadovanou programovou položku a stiskněte tlačítko. Pomocí tlačítek nebo se nastavte na požadovanou položku a stiskněte tlačítko. Pomocí tlačítek nebo vyberte "ON" (zapnuto) nebo "OFF" (vypnuto) a stiskněte tlačítko. Pokud chcete naprogramovat i jiné položky, opakujte kroky až. Režim programování můžete ukončit stiskem klávesy. POZNÁMKA: Pokud bylo předem nastaveno heslo pro programování, bude po ukončení kroku nutné zadat v oddíle Nastavení bezpečnosti (Security Setting) správné heslo. 30

31 Programování stanice (pokr.) Nastavení hesla pro programování Nastavte se do dialogu pro zadání hesla pro programování (viz. krok až na str. 30). Pomocí tlačítek nebo vyberte "ENABLE". Zadejte heslo (4 číslice). Stiskněte klávesu. Zadejte stejné heslo ještě jednou. Stiskněte klávesu. Režim programování můžete ukončit stiskem klávesy. POZNÁMKA: Heslo pro programování můžete deaktivovat výběrem položky "DISABLE" v kroku a stiskem klávesy. 31

32 Editace názvu nastavitelných tlačítek pro státní linku na displeji Názvy nastavitelných tlačítek pro státní linku je možno editovat, nebo je možno těmto tlačítkům přiřadit funkce. Editace nastavitelných tlačítek pro státní linku Pobočková ústředna Podrobnější informace najdete v dodatku k uživatelské příručce KX-TD7590. Přenosná stanice Stiskněte / / NEBO Pomocí tlačítek nebo vyberte "F1 EDIT", "F2 EDIT" nebo "F3 EDIT" a stiskněte tlačítko. Stiskněte klávesu editaci názvu funkce. (PS) pro Novou funkci můžete přiřadit stiskem tlačítka (NEW). Pokud nejsou žádné funkce přiřa zovány, je tento krok vynechán. Pomocí tlačítek nebo vyberte požadovanou funkci stanice. 32

33 Editace názvu nastavitelných tlačítek pro státní linku na displeji Editace názvů nastavitelných tlačítek pro státní linku Ke každému nastavitelnému tlačítku pro státní linku můžete přiřadit dva názvy (krátký a dlouhý). Krátký název je zobrazován na spodním řádku displeje. Dlouhý název je zobrazen po dobu 3 sekund při opětovném potvrzení nastavitelného tlačítka pro státní linku stiskem + (FKEY LIST DISPLAY). Stiskněte / / NEBO Pomocí tlačítek nebo vyberte "F1 EDIT", "F2 EDIT" nebo "F3 EDIT" a stiskněte tlačítko. Stiskněte klávesu editaci názvu funkce. Stiskněte klávesu editaci názvu funkce. (PS) pro (EDIT) pro Pomocí tlačítek nebo vyberte editovaný název, stiskněte tlačítko a proveďte úpravu tohoto názvu. Krátký název může být dlouhý max. 4 znaky, dlouhý název může obsahovat max. 14 znaků. 33

34 Ostatní informace Nastavení Nastavení hlasitosti vyzvánění Je možno vybírat ze sedmi různých hlasitostí vyzvánění, viz. následující tabulka. [standardně: (high - vysoká hlasitost)] V pohotovostním režimu nebo při vyzvánění stanice. Nastavte opakovaným stiskem tlačítka nebo. Tlačítko Hlasitost vyzvánění Během nastavování Ikona Vysoká Střední Nízká Postupné zvyšování hlasitosti Nízká Střední Vysoká Postupné snižování hlasitosti Vysoká Střední Nízká Jen vibrace Tón kláves vypnutý Vysoká hlasitost mikrofonu POZNÁMKA: Kromě výše uvedených nastavení můžete zadat několik kombinací vibrací a typů vyzvánění. Podrobnější informace najdete v odstavci "Nastavení vibrací a typu vyzvánění" v kapitole "Programování stanice" (str. 25). Pokud se objeví příchozí hovor, spustí se vyzvánění stanice i tehdy, jestliže se stanice nabíjí (výjimkou je Konferenční režim). 34

35 Ostatní informace (pokračování) Nastavení hlasitosti sluchátka Je možno nastavit 4 úrovně hlasitosti sluchátka, které jsou indikovány počtem čárek na displeji. [standardně: (medium - středně hlasitě)] Během hovoru Nastavte hlasitost opakovaným stiskem klávesy nebo. Tlačítko Hlasitost sluchátka Během nastavování Velmi vysoká Vysoká Střední Nízká 35

36 Ostatní informace (pokračování) Informace o baterii Životnost baterie (pokud je stanice připojena ke KX-TD816/KX-TD1232) Při ideálních podmínkách by měla plně nabitá baterie vydržet nejméně 11 hodin hovoru a 120 hodin v pohotovostním režimu. Na výdrž baterie má vliv způsob používání přístroje a okolní teplota. Signalizace nízkého stavu baterie Nízký stav baterie je signalizován blikající ikonou " " nebo pípáním stanice v intervalu 5 sekund. Pokud telefonujeme, hovor se automaticky ukončí za 1 minutu. Pokud je přístroj v nečinnosti nebo ve stavu programování, zobrazí s e nápis "CHARGE BATTERY" (Nabijte baterii) a k dispozici je jen tlačítko (ostatní tlačítka jsou nefunkční). V těchto případech je nezbytné nabít baterii. POZNÁMKA: Baterie se vybíjí, i když je přístroj vypnutý. Životnost baterie je ovlivněna způsobem používání přístroje a okolní teplotou. Stanice může přijímat hovory i když se nabíjí. Nemusíte mít obavy z nadměrného nabití baterie (overcharging). Pokud se na displeji objeví blikající symbol " ", vypněte přístroj, jinak se bude baterie velmi rychle vybíjet. 36

37 Bezpečnostní pokyny Věnujte prosím těmto bezpečnostním pokynům zvýšenou pozornost. Bezpečnost 1)Zdroj energie: AC adaptér by měl být připojen pouze k takovému napájecímu zdroji, jehož typ je vyznačen na AC adptéru. 2) Pokud stanici nepoužíváte, tak ji vypněte. Pokud nebude stanice používána delší dobu, vytáhněte nabíječku ze zásuvky. 3) Nepokládejte na nabíječku kovové předměty, jako např. mince nebo prsteny. Mohly by se zahřát a způsobit popálení. Instalace Provozní prostředí 1) Voda a vlhkost: Nepoužívejte stanici a nabíječku blízko vody - např. blízko umyvadla, dřezu atd. Vyvarujte se také jejich pokládání na vlhký povrch. 2) Horko: Nepoužívejte stanici a nabíječku v blízkosti zdrojů tepla, jako jsou např. radiátory, kuchyňské sporáky, atd. Teplota v místnosti by neměla být menší než 5 C (41 F) a větší než 40 C (104 F). Umístění přístroje 1) Nepokládejte na povrch nabíječky a stanice žádné těžké předměty. 2)Cizí předměty: Je třeba dbát na to, aby se do nabíječky a stanice nedostaly žádné cizí předměty a aby se do nich nedostala žádná tekutina. Nevystavujte stanici a nabíječku nadměrnému působení kouře, prachu, mechanických vibrací nebo nárazů. 3) Povrch: Položte nabíječku na rovný povrch. Pokud je nabíječka montována na zeď, měla by být namontována rovně. 37

38 Bezpečnostní pokyny (pokr.) Baterie Pro minimalizaci rizika požáru nebo poranění osob je nezbytné prostudovat a poté dodržovat následující instrukce: 1) Používejte pouze doporučený typ baterie, jinak hrozí nebezpečí úniku leptavého elektrolytu nebo exploze. 2) Neodhazujte baterii do ohně - mohla by explodovat. Zlikvidujte ji podle místních pravidel pro nakládání s odpady. 3)Neotevírejte nebo jinak neznehodnocujte baterii. Mohl by se uvolnit žíravý elektrolyt, který by mohl způsobit popáleniny nebo poranění očí a pokožky. Nepolykejte elektrolyt - může být jedovatý. 4) Zabraňte tomu, aby se elektrody baterie dotýkaly kovových předmětů, jako např. prstenů, náramků nebo klíčů. Mohlo by dojít ke zkratu, přehřátí a hrozilo by nebezpečí popálení. 5) Nezkoušejte prodlužovat životnost baterie zahříváním. Elektrolyt by se mohl neočekávaně uvolnit a způsobit popáleniny a podráždění očí nebo pokožky. 6) Vytáhněte nepoužitelnou baterii co nejdříve, jinak hrozí nebezpečí úniku elektrolytu do přístroje. 7) Přístroj nebo baterie (dodávaná nebo doporučená pro použití v tomto přístroji) nesmí být uloženy v prostředí s vysokými teplotami. 38

39 Bezpečnostní pokyny (pokr.) Jak zajistit nejlepší výkon přístroje Operační dosah 1) Operační dosah je závislý na topografii kanceláře, počasí nebo způsobu používání, protože signály mezi základnovou stanicí (CS - Cell Station) a účastnickou stanicí jsou přenášeny rádiovými vlnami. 2) Za normálních podmínek má přístroj větší operační dosah venku, spíše než uvnitř budovy. Pokud jsou v cestě signálu překážky jako např. zdi, může být hovor rušen šumy. Operační dosah je omezen zejména tehdy, nacházejí-li se v cestě signálu vysoké kovové police nebo železobetonové zdi. 3) Pokud je přenosná stanice příliš vzdálena od základnové stanice, může se ztratit signál. Hodně ale záleží i na konstrukci budovy. Šumy Elektromagnetické záření z přístrojů, jako např. ledniček, mikrovlnek, faxů, televize, radiopřijímačů nebo počítačů může být příčinou náhodných šumů nebo interferencí. Pokud je hovor rušen šumy, přeneste přístroj z dosahu těchto elektrospotřebičů. UPOZORNĚNÍ: NEVYSTAVUJTE PŘÍSTROJ PŮSOBENÍ DEŠTĚ NEBO VLHKOSTI, KTERÉ MOHOU ZPŮSOBIT POŽÁR NEBO ŠOK. RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM SNÍŽÍTE, POKUD NEBUDETE PŘÍSTROJ ROZEBÍRAT. POKUD PŘÍSTROJ NEFUNGUJE, NECHEJTE HO OPRAVIT V AUTORIZOVANÉM SERVISNÍM STŘEDISKU. 39

40 Směrnice a nařízení Tento přístroj je přenosná stanice standardu DECT, která pracuje ve frekvenčním pásmu od 1880 MHz do 1900 MHz. Tato přenosná stanice standardu DECT byla zkonstruována zejména pro použití s pobočkovými systémy firmy Panasonic (další informace najdete v dodatku k uživatelské příručce KX-TD7590). Pokud máte zájem o další informace, kontaktujte Vašeho prodejce. Tento přístroj vyhovuje požadavkům směrnice 1999/5/EC. Použití tohoto přístroje je všeobecně povoleno ve všech zemích EU. Upozornění!!! Tento manuál je určen pro použití s Vaší přenosnou stanicí a systémem Panasonic KX-TD816 / KX-TD1232. Podrobnější informace a popis všech dostupných funkcí najdete v dodatku k uživatelské příručce KX-TD7590. Technické parametry Parametr Popis Přístupová metoda Multi-nosná TDMA-TDD Frekvenční pásmo MHz Počet nosných 10 Odstup nosných kmitočtů 1728 khz Přenosová rychlost 1152 Kbps Multiplex nosných TDMA, 24 (Tx12, Rx12) čas. úseků v rámci Trvání frame 10 msec Modulace GFSK Hlasové kódování 32 Kbps ADPCM (CCITT G.721) Vysílací výkon Max. 250mW 40
