VODOROVNÉ FRÉZOVACÍ A VYVRTÁVACÍ STROJE DESKOVÉ

Transkript

1 VODOROVNÉ FRÉZOVACÍ A VYVRTÁVACÍ STROJE DESKOVÉ WRD 170 Q WRD 170 N o v é c í l e s i ž á d a WRD 150 Q WRD 150 j í n o v á WRD 130 Q ř e š e n í WRD /2012 reg. č T O S V A R N S D O R F a. s.

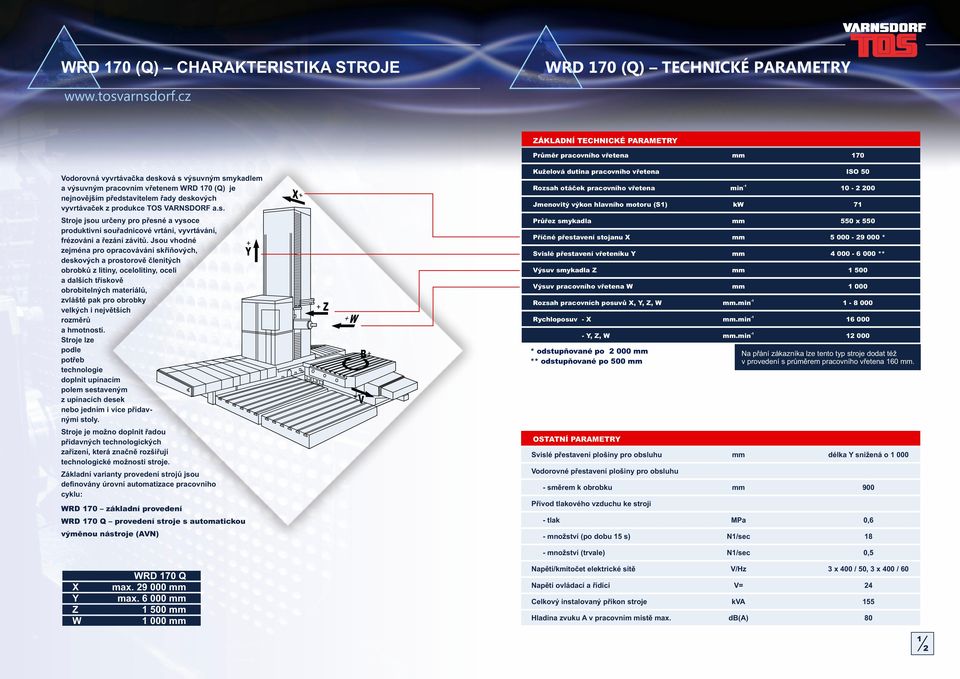

2 WRD 170 (Q) CHARAKTERISTIKA STROJE WRD 170 (Q) TECHNICKÉ PARAMETRY ZÁKLADNÍ TECHNICKÉ PARAMETRY Průměr pracovního vřetena mm 170 Vodorovná vyvrtávačka desková s výsuvným smykadlem a výsuvným pracovním vřetenem WRD 170 (Q) je nejnovějším představitelem řady deskových vyvrtávaček z produkce TOS VARNSDORF a.s. X+ Kuželová dutina pracovního vřetena ISO 50 Rozsah otáček pracovního vřetena min Jmenovitý výkon hlavního motoru (S1) kw 71 Stroje jsou určeny pro přesné a vysoce produktivní souřadnicové vrtání, vyvrtávání, frézování a řezání závitů. Jsou vhodné zejména pro opracovávání skříňových, deskových a prostorově členitých obrobků z litiny, ocelolitiny, oceli a dalších třískově obrobitelných materiálů, zvláště pak pro obrobky velkých i největších rozměrů a hmotností. Stroje lze podle potřeb technologie doplnit upínacím polem sestaveným z upínacích desek nebo jedním i více přídavnými stoly. + Y + Z +W + V B + Průřez smykadla mm 550 x 550 Příčné přestavení stojanu X mm * Svislé přestavení vřeteníku Y mm ** Výsuv smykadla Z mm Výsuv pracovního vřetena W mm Rozsah pracovních posuvů X, Y, Z, W mm.min Rychloposuv - X mm.min Y, Z, W mm.min * odstupňované po mm ** odstupňované po 500 mm Na přání zákazníka lze tento typ stroje dodat též v provedení s průměrem pracovního vřetena 160 mm. Stroje je možno doplnit řadou přídavných technologických zařízení, která značně rozšiřují technologické možnosti stroje. Základní varianty provedení strojů jsou definovány úrovní automatizace pracovního cyklu: WRD 170 základní provedení WRD 170 Q provedení stroje s automatickou OSTATNÍ PARAMETRY Svislé přestavení plošiny pro obsluhu mm délka Y snížená o Vodorovné přestavení plošiny pro obsluhu - směrem k obrobku mm 900 Přívod tlakového vzduchu ke stroji - tlak MPa 0,6 výměnou nástroje (AVN) - množství (po dobu 15 s) N1/sec 18 - množství (trvale) N1/sec 0,5 X Y Z W WRD 170 Q max mm max mm mm mm Napětí/kmitočet elektrické sítě V/Hz 3 x 400 / 50, 3 x 400 / 60 Napětí ovládací a řídící V= 24 Celkový instalovaný příkon stroje kva 155 Hladina zvuku A v pracovním místě max. db(a)

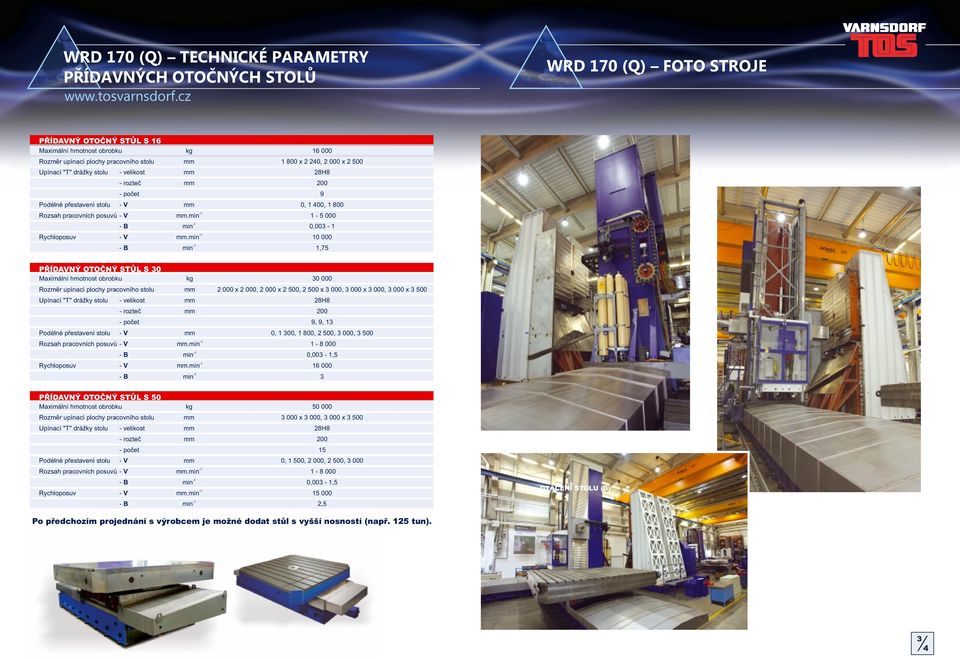

3 WRD 170 (Q) TECHNICKÉ PARAMETRY PŘÍDAVNÝCH OTOČNÝCH STOLŮ WRD 170 (Q) FOTO STROJE PŘÍDAVNÝ OTOČNÝ STŮL S 16 Maximální hmotnost obrobku kg Rozměr upínací plochy pracovního stolu mm x 2 240, x Upínací "T" drážky stolu - velikost mm 28H8 - rozteč mm počet 9 Podélné přestavení stolu - V mm 0, 1 400, Rozsah pracovních posuvů - V mm.min B min 0,003-1 Rychloposuv - V mm.min B min 1,75 PŘÍDAVNÝ OTOČNÝ STŮL S 30 Maximální hmotnost obrobku kg Rozměr upínací plochy pracovního stolu mm x 2 000, x 2 500, x 3 000, x 3 000, x Upínací "T" drážky stolu - velikost mm 28H8 - rozteč mm počet 9, 9, 13 Podélné přestavení stolu - V mm 0, 1 300, 1 800, 2 500, 3 000, Rozsah pracovních posuvů - V mm.min B min 0,003-1,5 Rychloposuv - V mm.min B min 3 PŘÍDAVNÝ OTOČNÝ STŮL S 50 Maximální hmotnost obrobku kg Rozměr upínací plochy pracovního stolu mm x 3 000, x Upínací "T" drážky stolu - velikost mm 28H8 - rozteč mm počet 15 Podélné přestavení stolu - V mm 0, 1 500, 2 000, 2 500, Rozsah pracovních posuvů - V mm.min B min 0,003-1,5 Rychloposuv - V mm.min B min 2,5 OTÁČENÍ STOLU (B) Po předchozím projednání s výrobcem je možné dodat stůl s vyšší nosností (např. 125 tun). 3 4

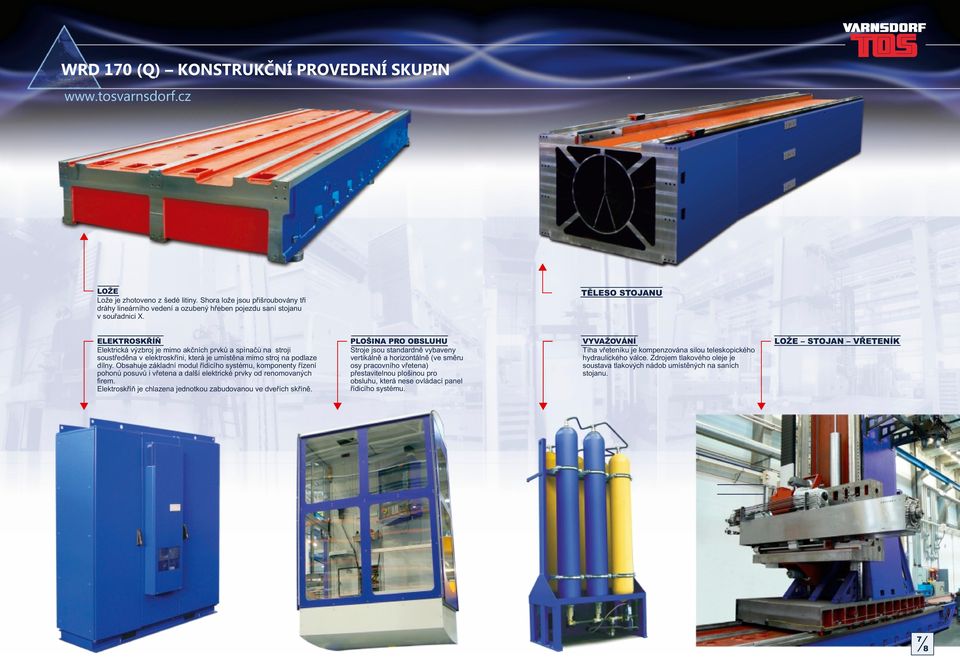

4 WRD 170 (Q) KONSTRUKČNÍ PROVEDENÍ SKUPIN P[kW] WRD 170 M[Nm] STOJAN Těleso stojanu je provedeno jako ocelový svařenec, na stojanu jsou uloženy ozubené hřebeny náhonu osy Y. Též je zde umístěn teleskopický hydraulický válec pro vyvažování hmotnosti vřeteníku a dvě dráhy lineárního vedení pro pojezd vřeteníku v ose Y TĚLESO VŘETENÍKU je dělené, jeho vnitřní část nese masivní smykadlo (RAM) vybavené elektro-mechanickou kompenzací deformací při výsuvu smykadla. SMYKADLO STROJE WRD 170 (Q) n[min ]

5 WRD 170 (Q) KONSTRUKČNÍ PROVEDENÍ SKUPIN LOŽE Lože je zhotoveno z šedé litiny. Shora lože jsou přišroubovány tři dráhy lineárního vedení a ozubený hřeben pojezdu saní stojanu v souřadnici X. TĚLESO STOJANU ELEKTROSKŘÍŇ Elektrická výzbroj je mimo akčních prvků a spínačů na stroji soustředěna v elektroskříni, která je umístěna mimo stroj na podlaze dílny. Obsahuje základní modul řídicího systému, komponenty řízení pohonů posuvů i vřetena a další elektrické prvky od renomovaných firem. Elektroskříň je chlazena jednotkou zabudovanou ve dveřích skříně. PLOŠINA PRO OBSLUHU Stroje jsou standardně vybaveny vertikálně a horizontálně (ve směru osy pracovního vřetena) přestavitelnou plošinou pro obsluhu, která nese ovládací panel řídicího systému. VYVAŽOVÁNÍ Tíha vřeteníku je kompenzována silou teleskopického hydraulického válce. Zdrojem tlakového oleje je soustava tlakových nádob umístěných na saních stojanu. LOŽE STOJAN VŘETENÍK 7 8

6 WRD 170 (Q) OVLÁDÁNÍ STROJE Všechny řídicí systémy v základním provedení obsahují: Základní modul (řídicí centrála) Zobrazovací modul s LCD obrazovkou Ovládací panel s klávesnicí Přenosný ovládací panel s elektronickým ručním kolečkem Funkce a výbavu řídicích systémů je možno rozšířit například o: Dotykové měřicí sondy Rozhraní umožňující dálkovou diagnostiku Pro řízení stroje je možno volit řídicí systém HEIDENHAIN itnc 530, SINUMERIK 840 D nebo Fanuc. Řídicí systém řídí plně souvisle všechny lineární souřadnice, případně otáčení stolu (osa B). V případě instalace souvisle řízené frézovací hlavy (případně jiného příslušenství vyžadujícího souvislé řízení) jsou i tyto osy souvisle řízeny. Systém umožňuje současnou interpolaci os: lineární kruhovou šroubovou (helikální) DOTYKOVÁ MĚŘICÍ SONDA ODMĚŘOVÁNÍ Lineární osy X, Y, Z a W jsou vybaveny přímým odměřováním pomocí uzavřených elektro-optických měřítek HEIDENHAIN. OVLÁDACÍ PANEL ŘÍDICÍHO SYSTÉMU SINUMERIK 840 D OVLÁDACÍ PANEL ŘÍDICÍHO SYSTÉMU HEIDENHAIN itnc 530 OVLÁDACÍ PANEL ŘÍDICÍHO SYSTÉMU FANUC 30/31i PŘENOSNÝ OVLÁDACÍ PANEL SINUMERIK PŘENOSNÝ OVLÁDACÍ PANEL HEIDENHAIN (OPCE TYP HR 520) 9 10

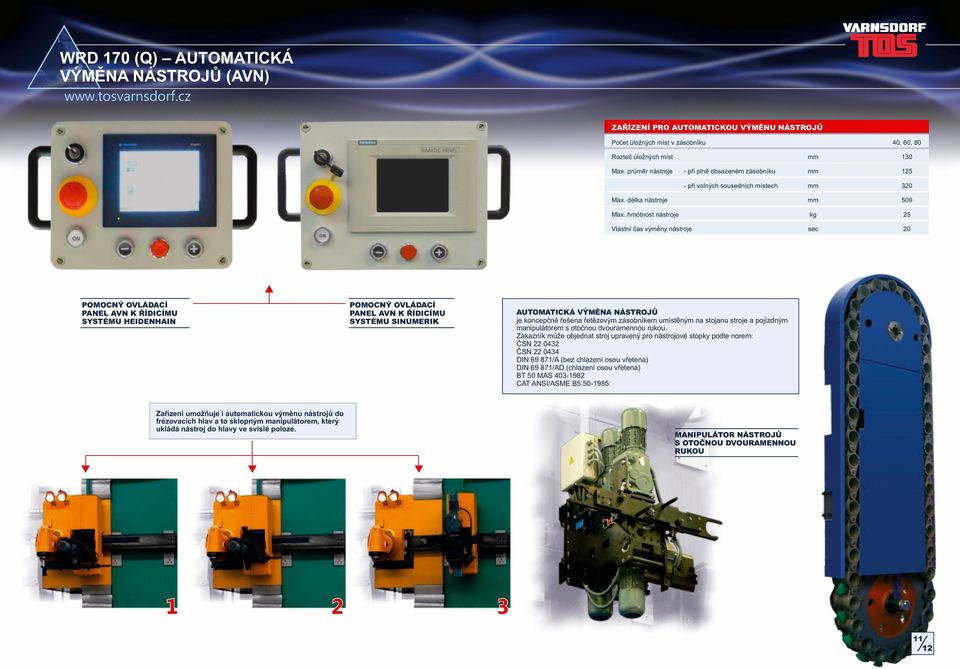

7 . WRD 170 (Q) AUTOMATICKÁ VÝMĚNA NÁSTROJŮ (AVN) ZAŘÍZENÍ PRO AUTOMATICKOU VÝMĚNU NÁSTROJŮ Počet úložných míst v zásobníku 40, 60, 80 Rozteč úložných míst mm 130 Max. průměr nástroje - při plně obsazeném zásobníku mm při volných sousedních místech mm 320 Max. délka nástroje mm 500 Max. hmotnost nástroje kg 25 Vlastní čas výměny nástroje sec 20 POMOCNÝ OVLÁDACÍ PANEL AVN K ŘÍDICÍMU SYSTÉMU HEIDENHAIN POMOCNÝ OVLÁDACÍ PANEL AVN K ŘÍDICÍMU SYSTÉMU SINUMERIK AUTOMATICKÁ VÝMĚNA NÁSTROJŮ je koncepčně řešena řetězovým zásobníkem umístěným na stojanu stroje a pojízdným manipulátorem s otočnou dvouramennou rukou. Zákazník může objednat stroj upravený pro nástrojové stopky podle norem: ČSN ČSN DIN /A (bez chlazení osou vřetena) DIN /AD (chlazení osou vřetena) BT 50 MAS CAT ANSI/ASME B Zařízení umožňuje i automatickou výměnu nástrojů do frézovacích hlav a to sklopným manipulátorem, který ukládá nástroj do hlavy ve svislé poloze. MANIPULÁTOR NÁSTROJŮ S OTOČNOU DVOURAMENNOU RUKOU

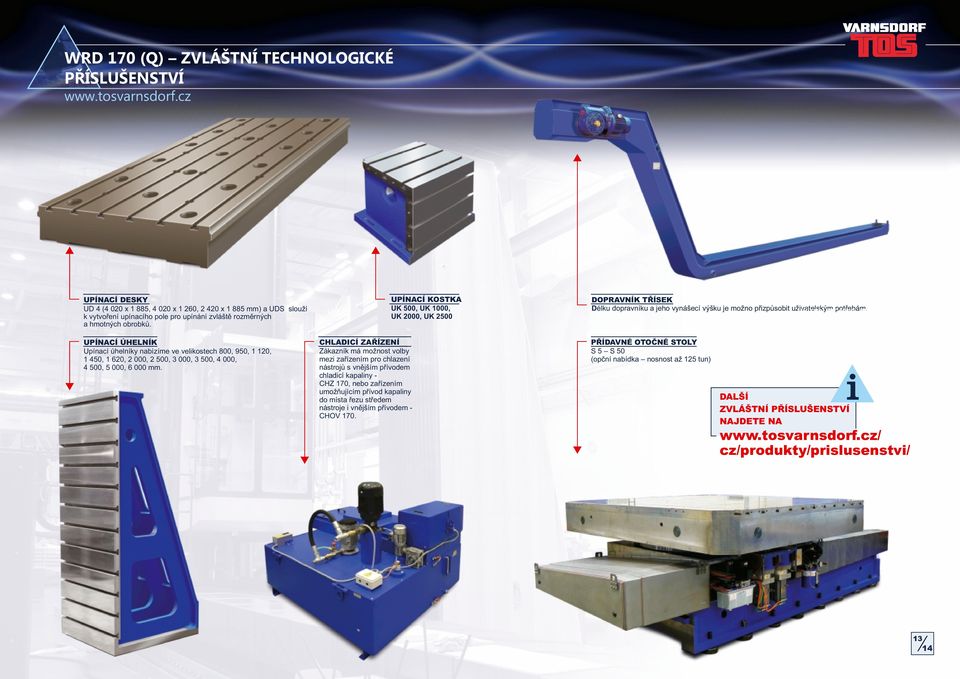

8 WRD 170 (Q) ZVLÁŠTNÍ TECHNOLOGICKÉ PŘÍSLUŠENSTVÍ UPÍNACÍ DESKY UD 4 (4 020 x 1 885, x 1 260, x mm) a UDS slouží k vytvoření upínacího pole pro upínání zvláště rozměrných a hmotných obrobků. UPÍNACÍ KOSTKA UK 500, UK 1000, UK 2000, UK 2500 DOPRAVNÍK TŘÍSEK UPÍNACÍ KOSTKA Délku dopravníku a jeho vynášecí výšku je možno přizpůsobit uživatelským UK 500, UK potřebám. 1000, UK 2000, UK 2500 UPÍNACÍ ÚHELNÍK Upínací úhelníky nabízíme ve velikostech 800, 950, 1 120, 1 450, 1 620, 2 000, 2 500, 3 000, 3 500, 4 000, 4 500, 5 000, mm. CHLADICÍ ZAŘÍZENÍ Zákazník má možnost volby mezi zařízením pro chlazení nástrojů s vnějším přívodem chladicí kapaliny - CHZ 170, nebo zařízením umožňujícím přívod kapaliny do místa řezu středem nástroje i vnějším přívodem - CHOV 170. PŘÍDAVNÉ OTOČNÉ STOLY S 5 S 50 (opční nabídka nosnost až 125 tun) i DALŠÍ ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ NAJDETE NA / cz/produkty/prislusenstvi/ 13 14

9 WRD 170 (Q) ZVLÁŠTNÍ TECHNOLOGICKÉ PŘÍSLUŠENSTVÍ HUI 50 HUR 50 HOI 50 HPR 50 Stojan zvláštního příslušenství s roletovým otvíráním krytu (opční provedení). PICK UP Frézovací hlavy HUI50, HOI50, HV2/V se upínají na stroj pouze automaticky, k čemuž slouží zásobník příslušenství. Jeho provedení (počet úložných míst, krytování apod.) je nutné předem projednat s výrobcem. HV/V HPR 50 - hlava frézovací pravoúhlá ruční HUR 50 - hlava frézovací univerzální ručně nastavitelná HPI 50 - hlava frézovací pravoúhlá 1osá automaticky indexovaná HPIT 50 - hlava frézovací pravoúhlá 1osá těžká automaticky indexovaná HUI 50 - hlava frézovací univerzální automaticky indexovaná HOI 50 - hlava frézovací ortogonální 2osá automaticky indexovaná HOF 50 - hlava frézovací ortogonální 2osá souvisle polohovaná HV/V - hlava frézovací 1 nebo 2osá s náhonem od vřetena stroje 1 2 LÍCNÍ DESKY Lícní desky UT (800) S ( 1) či TA T 200 ( 2) jsou určeny pro náročné technologické operace s možností využití souvislého CNC řízení polohy šoupátka

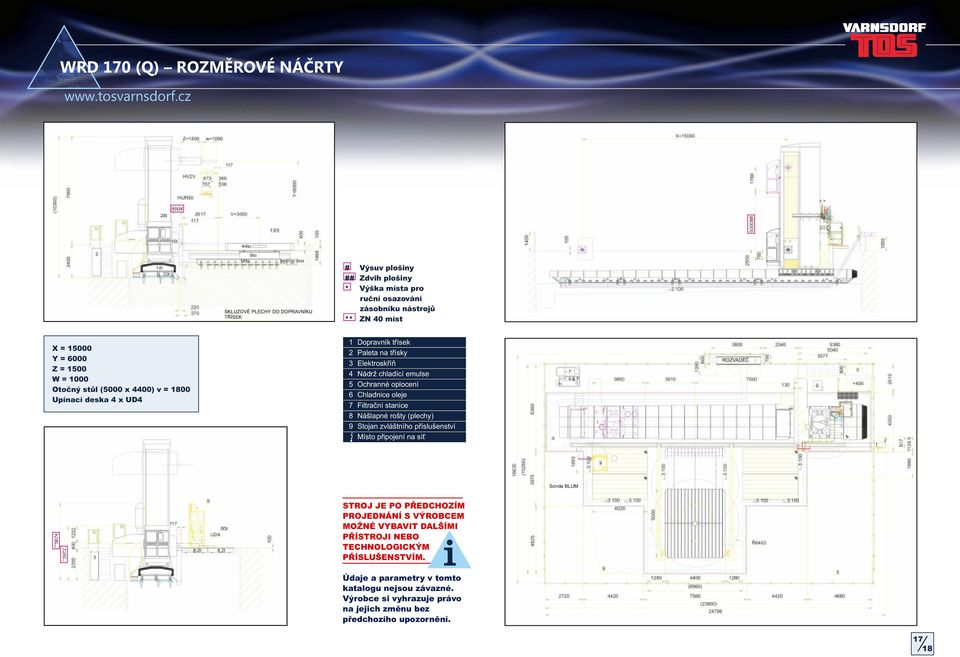

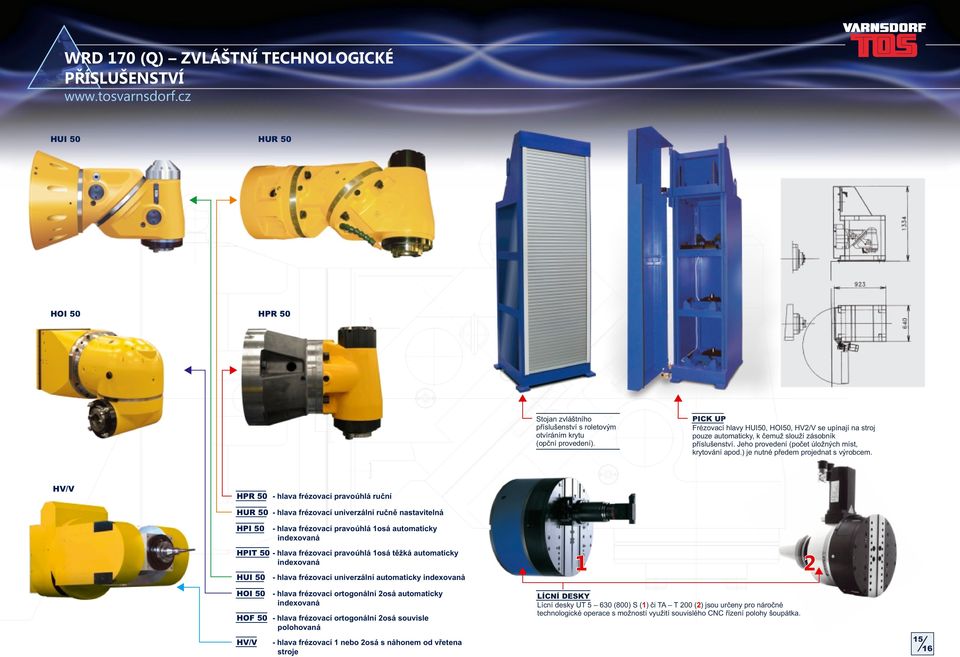

10 WRD 170 (Q) ROZMĚROVÉ NÁČRTY SKLUZOVÉ PLECHY DO DOPRAVNÍKU TŘÍSEK # Výsuv plošiny ## Zdvih plošiny * Výška místa pro ruční osazování zásobníku nástrojů ** ZN 40 míst X = Y = 6000 Z = 1500 W = 1000 Otočný stůl (5000 x 4400) v = 1800 Upínací deska 4 x UD4 1 Dopravník třísek 2 Paleta na třísky 3 Elektroskříň 4 Nádrž chladící emulse 5 Ochranné oplocení 6 Chladnice oleje 7 Filtrační stanice 8 Nášlapné rošty (plechy) 9 Stojan zvláštního příslušenství Místo připojení na síť ROZVADĚČ Sonda BLUM STROJ JE PO PŘEDCHOZÍM PROJEDNÁNÍ S VÝROBCEM MOŽNÉ VYBAVIT DALŠÍMI PŘÍSTROJI NEBO i TECHNOLOGICKÝM PŘÍSLUŠENSTVÍM. Údaje a parametry v tomto katalogu nejsou závazné. Výrobce si vyhrazuje právo na jejich změnu bez předchozího upozornění
