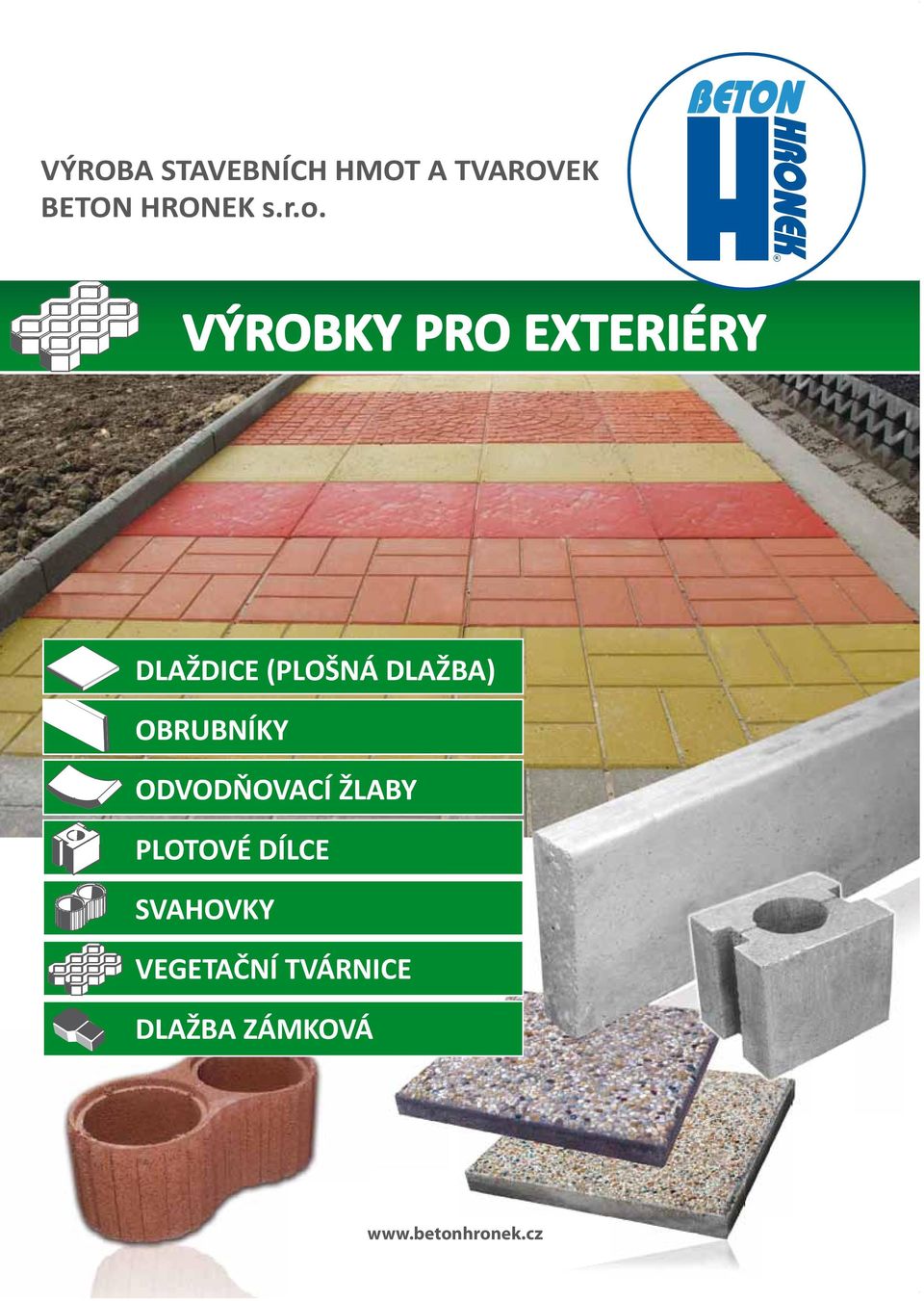

1 VÝROBA STAVEBNÍCH HMOT A TVAROVEK BETON HRONEK s.r.o. R VÝROBKY PRO EXTERIÉRY DLAŽDICE (PLOŠNÁ DLAŽBA) OBRUBNÍKY ODVODŇOVACÍ ŽLABY PLOTOVÉ DÍLCE SVAHOVKY VEGETAČNÍ TVÁRNICE DLAŽBA ZÁMKOVÁ

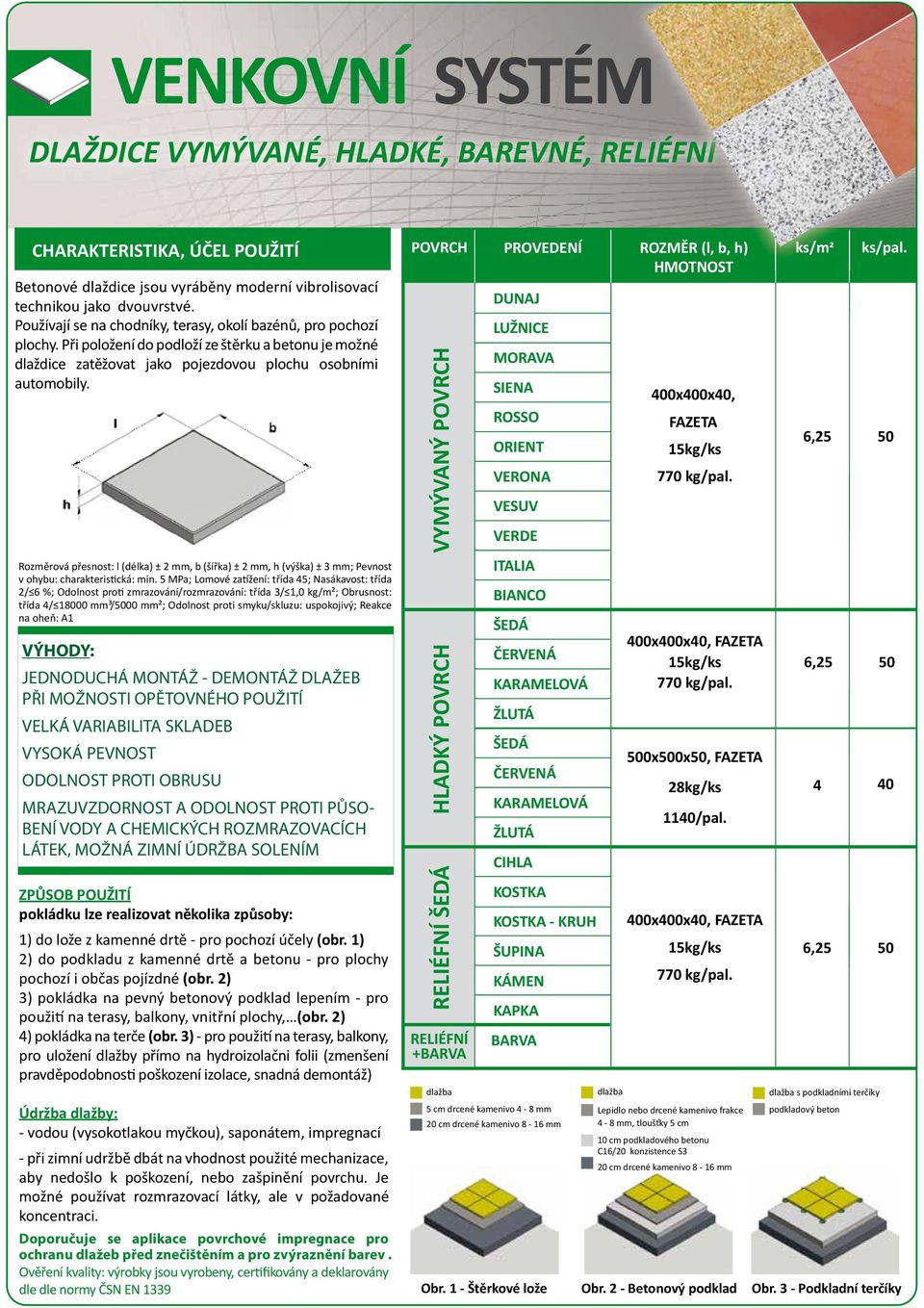

2 VENKOVNÍ SYSTÉM DLAŽDICE VYMÝVANÉ, HLADKÉ, BAREVNÉ, RELIÉFNÍ Betonové dlaždice jsou vyráběny moderní vibrolisovací technikou jako dvouvrstvé. Používají se na chodníky, terasy, okolí bazénů, pro pochozí plochy. Při položení do podloží ze štěrku a betonu je možné dlaždice zatěžovat jako pojezdovou plochu osobními automobily. Rozměrová přesnost: l (délka) ± 2 mm, b (šířka) ± 2 mm, h (výška) ± 3 mm; Pevnost v ohybu: charakteris cká: min. 5 MPa; Lomové za žení: třída 45; Nasákavost: třída 2/ 6 %; Odolnost pro zmrazování/rozmrazování: třída 3/ 1,0 kg/m²; Obrusnost: třída 4/ mm³/00 mm²; Odolnost proti smyku/skluzu: uspokojivý; Reakce na oheň: A1 VÝHODY: JEDNODUCHÁ MONTÁŽ - DEMONTÁŽ DLAŽEB PŘI MOŽNOSTI OPĚTOVNÉHO POUŽITÍ VELKÁ VARIABILITA SKLADEB VYSOKÁ PEVNOST ODOLNOST PROTI OBRUSU MRAZUVZDORNOST A ODOLNOST PROTI PŮSO- BENÍ VODY A CHEMICKÝCH ROZMRAZOVACÍCH LÁTEK, MOŽNÁ ZIMNÍ ÚDRŽBA SOLENÍM ZPŮSOB POUŽITÍ pokládku lze realizovat několika způsoby: 1) do lože z kamenné drtě - pro pochozí účely (obr. 1) 2) do podkladu z kamenné drtě a betonu - pro plochy pochozí i občas pojízdné (obr. 2) 3) pokládka na pevný betonový podklad lepením - pro použi na terasy, balkony, vnitřní plochy, (obr. 2) 4) pokládka na terče (obr. 3) - pro použi na terasy, balkony, pro uložení dlažby přímo na hydroizolačni folii (zmenšení pravděpodobnos poškození izolace, snadná demontáž) Údržba dlažby: - vodou (vysokotlakou myčkou), saponátem, impregnací - při zimní udržbě dbát na vhodnost použité mechanizace, aby nedošlo k poškození, nebo zašpinění povrchu. Je možné používat rozmrazovací látky, ale v požadované koncentraci. Doporučuje se aplikace povrchové impregnace pro ochranu dlažeb před znečištěním a pro zvýraznění barev. Ověření kvality: výrobky jsou vyrobeny, cer kovány a deklarovány dle dle normy ČSN EN 1339 POVRCH VYMÝVANÝ POVRCH HLADKÝ POVRCH RELIÉFNÍ ŠEDÁ RELIÉFNÍ +BARVA PROVEDENÍ DUNAJ LUŽNICE MORAVA SIENA ROSSO ORIENT VERONA VESUV VERDE ITALIA BIANCO ŠEDÁ ČERVENÁ KARAMELOVÁ ŽLUTÁ ŠEDÁ ČERVENÁ KARAMELOVÁ ŽLUTÁ CIHLA KOSTKA KOSTKA - KRUH ŠUPINA KÁMEN KAPKA BARVA dlažba 5 cm drcené kamenivo 4-8 mm 20 cm drcené kamenivo 8-16 mm Obr. 1 - Štěrkové lože dlažba ROZMĚR (l, b, h) 400x400x40, FAZETA 15kg/ks 770 kg/pal. 400x400x40, FAZETA 15kg/ks 770 kg/pal. 0x0x, FAZETA 28kg/ks 1140/pal. 400x400x40, FAZETA 15kg/ks 770 kg/pal. Lepidlo nebo drcené kamenivo frakce 4-8 mm, tloušťky 5 cm 10 cm podkladového betonu C16/20 konzistence S3 20 cm drcené kamenivo 8-16 mm Obr. 2 - Betonový podklad ks/m ks/m 6,25 6,25 4 6,25 dlažba s podkladními terčíky podkladový beton ks/pal. 40 Obr. 3 - Podkladní terčíky

3 VYMÝVANÝ POVRCH DUNAJ MORAVA VLTAVA LUŽNICE SIENA VERONA VERDE ORIENT ROSSO VESUV BIANCO ITALIA HLADKÝ POVRCH ŠEDÁ ČERVENÁ KARAMEL ŽLUTÁ RELIÉFNÍ POVRCH CIHLA KOSTKA KOSTKA-KRUH KAPKA Provedení Dlaždice s reliéfním povrchem jsou vyráběny v barevných provedeních: šedá, červená, karamelová, žlutá KÁMEN ŠUPINA

4 VENKOVNÍ SYSTÉM VEGETAČNÍ DÍLCE Vegetační dílce VT 1, VT 2 jsou vyrobeny z vibrolisovaného betonu. Mají hladký povrch s fazetami. Jsou určeny k zádlažbě parkovacích a odstavných ploch, přístupových komunikací, nebo ke zpevnění svahů a břehů koryt vodotečí. Pro nepojízdné, nebo občas pojízdné plochy se doporučuje použít tvárnice tl. 80 mm, pro komunikace, parkoviště, atd. tl. 100 mm. Pro velkou zátěž (nákladní automobily) se používají tvárnice VT3. JEDNODUCHÁ MANIPULACE A REALIZACE PEVNOST MINIMÁLNÍ NASÁKAVOST EKOLOGICKÁ NEZÁVADNOST NEHOŘLAVOST ODOLNOST PROTI PŮSOBENÍ CHEMICKÝCH ROZMRAZOVACÍCH LÁTEK VT 1 VT 2 VT 3 DÉLKA l ŠÍŘKA b VT 1 VT 2 VÝŠKA POČETČ POČET HMOT- h (kg/ks) (ks/m²) (ks/pal) NOST ,5 85 4,17 4,17 1, Únosnost: 10 kn; Pevnost v tlaku: třída C25/30; Rozměrová přesnost: l (délka) ± 6 mm, b (šířka) ± 5 mm, h (výška) ± 3 mm; Odolnost pro působení vody a CHRL: max. 13g/100 cyklů; Radioak vita: max. 0 Bq.kg -1 VT 3 ZPŮSOB POUŽITÍ Předpokladem pro správné položení a m i životnost a este ku díla je příprava podkladních vrstev. Postup provádění: - výkop, srovnání a zhutnění dna výkopu - sklon dna výkopu je rovnoběžný s budoucí plochou (sklon max. 5%) - vytvoření 1. vrstvy tl. min. 100 mm ze štěrkodr frakce 0-32 mm a její zhutnění (pro případ nepojízdných ploch je možné tuto vrstvu vynechat a nebo ji nahradit geotex lií) - pokud má být plocha ohraničena obrubníky, pak se osazují v této fázi stavby - 2. vrstvou je lože z kamenné dr frakce 0-8 mm, popř. hlinité zeminy (max. 30% hmotnos ) a zhutněné vibrační deskou tak, aby výsledná tloušťka vrstvy byla cca mm. Na zhutněný štěrkový podklad se provádí pokládka dílců z nejnižšího místa plochy k nejvyššímu v celé šíři. V průběhu pokládky je nutné kontrolovat rovinnost již vytvořené zpevněné plochy. Nerovnost v libovolném směru nesmí překročit 20 mm. Nedoporučuje se takto vzniklý povrch dále hutnit. Otvory tvarovek lze vysypat směsí zeminy, písku a semen okrasných trav (přibl. 10g/m ). Horní hladina ulehnuté směsi by měla být cca 20 mm pod úrovní plochy. Poté se provede zavlažování plochy. Provoz na ploše je vhodný až po zakořenění travního porostu. 5 cm lože z drtě 0-8 mm a hlinité zeminy 10 cm ze štěrkodr frakce 0-32 mm Ověření kvality: výrobky jsou vyrobeny, cer kovány a deklarovány dle normy ČSN

5 VENKOVNÍ SYSTÉM ŽLABY, OBRUBNÍKY Odvodňovací žlaby - Prvky z vibrolisovaného betonu sloužící pro odvod povrchových vod. Obrubníky - Prvky z vibrolisovaného betonu. Používají se pro oddělení venkovních ploch různého určení, pro zpevnění krajnic-chodníků, komunikací,... Vyráběny jsou v přírodní šedé i barevných provedeních. VYSOKÁ PEVNOST TRVANLIVOST A MECH. ODOLNOST MRAZUVZDORNOST ODOLNOST PROTI PŮSOBENÍ CHEMICKÝCH ROZMRAZOVACÍCH LÁTEK ŽT 1 ŽT 2 ŽT 3 OZ 1 OZ 2 DÉLKA l ŠÍŘKA b VÝŠKA h (kg/ks) POČET (ks/pal) Rozměrové tolerance: l (délka) ± 5 mm, b (šířka) ± 5 mm, h (výška) ± 5 mm; Min. pevnost: třída C30/37, Odolnost pro působení vody a CHRL: max. 1000g/m² (po100 cyklech=i. třída, po 200 cyklech=ii. třída); Radioaktovita: max. 1 Bq.kg -1 Rozměrová přesnost: l (délka) ± 5 mm, b (šířka) ± 3 mm, h (výška) ± 3 mm; Pevnost v tahu ohybem: min. 4 MPa; Nasákavost: třída 2/ 6 %; Odolnost pro zmrazování/rozmrazování: třída 3/ 1,0 kg/m²; Obrusnost: třída 4/ mm³/00 mm²; Reakce na oheň: A1 ŽT OZ 1 ŽT 2 OZ 2 ŽT 3 ZPŮSOB POUŽITÍ - ODVODŇOVACÍ ŽLABY Jsou určeny pro svedení a odvedení povrchových srážkových vod z vydlážděných ploch. Osazení betonových žlabů v místě úžlabí dlažebních ploch se provádí standartním způsobem do kladecí vrstvy - dle za žení a účelu do betonového lože ze zavlhlého betonu třídy C12/15 v tloušťce 100 mm, nebo pouze do lože ze štěrkodr frakce 0-4 mm rozložené na zhutněný podklad tl. 100 mm ze štěrkodr frakce 8-16 mm. ZPŮSOB POUŽITÍ - OBRUBNÍKY V závislos na oddělované ploše se používají obrubníky silníční, chodníkové nebo záhonové. Obrubníky se ukládají do betonového lože tl. 100 mm s bočním opřením do 1/3 výšky tvarovky. Podkladem pod betonové lože je zhutněná vrstva kamenné drtě. Mezi jednotlivými obrubníky je potřeba zachovat dilatační spáru cca 2mm. Ověření kvality: obrubníky jsou vyrobeny, cer kovány a deklarovány dle normy ČSN EN 1339

6 VENKOVNÍ SYSTÉM PLOTOVÉ DÍLCE, PLOTOVÉ PATKY, KVĚTNÍKY Podezdívkový - podhrabový plotový dílec a patka jsou prvky stavebnicového variabilního plotového systému. Plotový dílec je vyroben z prostého betonu vibroli m a je vyztužen prostorovou výztuží. Plotová patka je vyrobena z vibrolisovaného betonu. PPP základní rohová PP PD3 PD2,8 DÉLKA l 0 28 ŠÍŘKA b 240 VÝŠKA h (kg/ks) POČET (ks/pal) Rozměrové tolerance: l (délka) ± 5 mm, b (šířka) ± 5 mm, h (výška) ± 5 mm; Min. pevnost: třída C 30/37; Odolnost pro působení vody a CHRL: max. 1000g/m²(po 100 cyklech=i. třída, po 200 cyklech=ii. třída); Radioaktovita: max. 1 Bq.kg JEDNODUCHÁ A RYCHLÁ MONTÁŽ (DEMONTÁŽ) SNADNÁ MANIPULACE BEZ POUŽITÍ TECHNIKY NÍZKÉ POŘIZOVACÍ A UDRŽOVACÍ NÁKLADY MINIMÁLNÍ NASÁKAVOST, MRAZUVZDORNOST PD3 ZPŮSOB POUŽITÍ Ocelové sloupky jsou zabetonovány na rozměřenou osovou vzdálenost do hloubky mm. Desky se osazují do ocelových objímek nebo plotových patek nasazených na ocelové sloupky, mm pod úroveň terénu. Květník K1 DÉLKA l ŠÍŘKA b VÝŠKA h OS. VZD o (kg/ks) POČET (ks/pal) K K1 - Květník - pouze na objednávku - dodací lhůta min. 3 týdny! SNADNÁ MANIPULACE NÍZKÉ POŘIZOVACÍ NÁKLADY NULOVÁ ÚDRŽBA MINIMÁLNÍ NASÁKAVOST, MRAZUVZDORNOST

7 SVAHOVKY VENKOVNÍ SYSTÉM Používají ke stavbě okrasných, opěrných zdí s možnos výsadby kvě n a zeleně, tam kde je třeba oddělit plochu výškově rozdílnou, popř. zpevnit svah, nebo vytvořit pro hlukovou stěnu. VELKÁ VARIABILITA SNADNÁ MANIPULACE NÍZKÉ POŘIZOVACÍ NÁKLADY NULOVÁ ÚDRŽBA S1 S2 S1 S2 DÉLKA l ŠÍŘKA b žlutá červená hnědá šedá VÝŠKA h (kg/ks) Svahovky vyrábíme ve 4 barevných provedeních POČET (ks/pal) Kategorie tolerancí D1; Mrazuvzdornost (%): min. 80; Nasákavost [(g/m.s)]: max. 20; Vlhkostní přetvoření [mm/m]: 0,5; Reakce na oheň: Tř. A1; Tepelný odpor [m.k -.W - ]: NPD; Počáteční pevnost ve smyku [MPa]: 0,15; Propustnost vodních par: 5/15; Nebezpečné látky [-]: index hmotnostní ak vity I<0,5; Pevnost dle EN 771-3: 4 MPa 30 ZPŮSOB POUŽITÍ Způsob stavby zdi ze svahových tvárnic je závislý na funkci, kterou má plnit, na výšce, úhlu sklonu a struktuře horniny svahu. Pro životnost díla je podstatný způsob založení 1. řady tvarovek: - pro nižší zídky (do 1 m) se zakládá do zhutněné vrstvy z kamenné drtě, tvárnice této vrstvy jsou usazeny ze 2/3 pod úrovní terénu. - pro zídky držící svah cca do 2 m výšky se základní vrstva ukládá na betonový základový pás (beton C12/15) tl. 20 cm, který je tvarován tak, aby držel svahovky pro posunu tlakem zeminy svahu. Podkladem pod ním je zhutněná vrstva kamenné drtě. Základová rýha je od nezámrzné hloubky. - pro vyšší opěrnou zeď držící svah je třeba sta kem posoudit možnost vyztužení pomocí přídavné zdi s využi m tvárnic ztraceného bednění. Na první vrstvu svahovek se skládají další řady na vazbu, na sucho s posunu m tak, aby výsledný sklon svahu nebyl větší než. Volný prostor za zdí se vyplní směsí vodou propustného materiálu (drtě a zeminy). U paty, do prostoru za první řadu tvarovek je vhodné před zasypáním instalovat drenážní trubku. Tvárnice se vyplní zeminou, popř. substrátem či rašelinou a osází se zelení. Aby nedocházelo k propádání výplňového materiálu, prokládájí se jednotlivé řady pásy vodopropustné zahradnické folie. Ověření kvality: výrobky jsou vyrobeny, cer kovány a deklarovány dle EN 771-3, s dohledem TZÚS Praha

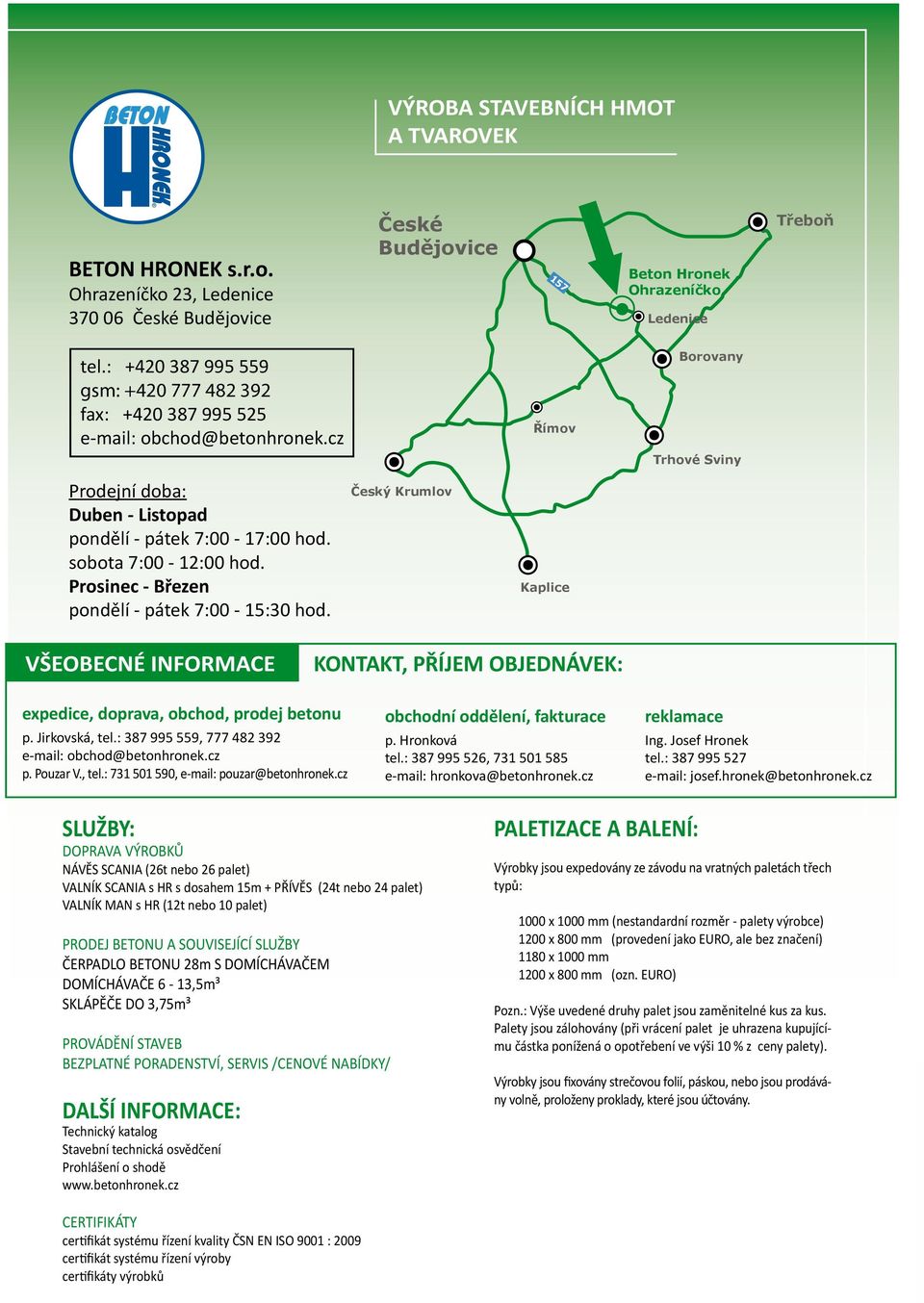

8 R VÝROBA STAVEBNÍCH HMOT A TVAROVEK BETON HRONEK s.r.o. Ohrazeníčko 23, Ledenice České Budějovice České Budějovice 157 Beton Hronek Ohrazeníčko Ledenice Třeboň tel.: gsm: fax: obchod@betonhronek.cz Římov Borovany Trhové Sviny Prodejní doba: Duben - Listopad pondělí - pátek 7:00-17:00 hod. sobota 7:00-12:00 hod. Prosinec - Březen pondělí - pátek 7:00-15:30 hod. Český Krumlov Kaplice VŠEOBECNÉ INFORMACE KONTAKT, PŘÍJEM OBJEDNÁVEK: expedice, doprava, obchod, prodej betonu p. Jirkovská, tel.: , obchod@betonhronek.cz p. Pouzar V., tel.: , pouzar@betonhronek.cz obchodní oddělení, fakturace p. Hronková tel.: , hronkova@betonhronek.cz reklamace Ing. Josef Hronek tel.: josef.hronek@betonhronek.cz SLUŽBY: DOPRAVA VÝROBKŮ NÁVĚS SCANIA (26t nebo 26 palet) VALNÍK SCANIA s HR s dosahem 15m + PŘÍVĚS (24t nebo 24 palet) VALNÍK MAN s HR (12t nebo 10 palet) PRODEJ BETONU A SOUVISEJÍCÍ SLUŽBY ČERPADLO BETONU 28m S DOMÍCHÁVAČEM DOMÍCHÁVAČE 6-13,5m³ SKLÁPĚČE DO 3,75m³ PROVÁDĚNÍ STAVEB BEZPLATNÉ PORADENSTVÍ, SERVIS /CENOVÉ NABÍDKY/ DALŠÍ INFORMACE: Technický katalog Stavební technická osvědčení Prohlášení o shodě PALETIZACE A BALENÍ: Výrobky jsou expedovány ze závodu na vratných paletách třech typů: 1000 x 1000 mm (nestandardní rozměr - palety výrobce) 1200 x 800 mm (provedení jako EURO, ale bez značení) 1180 x 1000 mm 1200 x 800 mm (ozn. EURO) Pozn.: Výše uvedené druhy palet jsou zaměnitelné kus za kus. Palety jsou zálohovány (při vrácení palet je uhrazena kupujícímu částka ponížená o opotřebení ve výši 10 % z ceny palety). Výrobky jsou xovány strečovou folií, páskou, nebo jsou prodávány volně, proloženy proklady, které jsou účtovány. CERTIFIKÁTY cer kát systému řízení kvality ČSN EN ISO 9001 : 2009 cer kát systému řízení výroby cer káty výrobků
