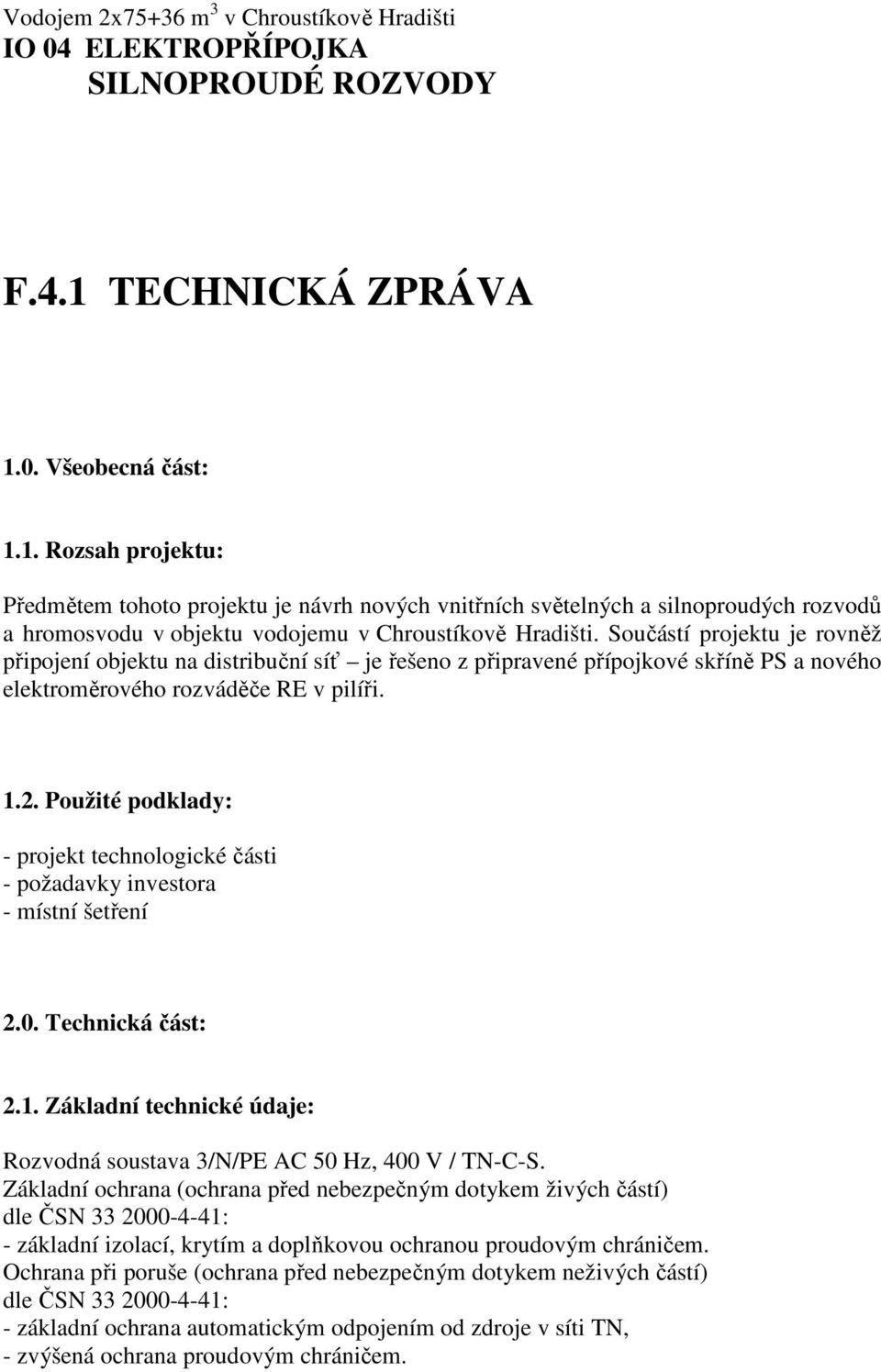

1 Vodojem 2x75+36 m 3 v Chroustíkově Hradišti IO 04 ELEKTROPŘÍPOJKA SILNOPROUDÉ ROZVODY F.4.1 TECHNICKÁ ZPRÁVA 1.0. Všeobecná část: 1.1. Rozsah projektu: Předmětem tohoto projektu je návrh nových vnitřních světelných a silnoproudých rozvodů a hromosvodu v objektu vodojemu v Chroustíkově Hradišti. Součástí projektu je rovněž připojení objektu na distribuční síť je řešeno z připravené přípojkové skříně PS a nového elektroměrového rozváděče RE v pilíři Použité podklady: - projekt technologické části - požadavky investora - místní šetření 2.0. Technická část: 2.1. Základní technické údaje: Rozvodná soustava 3/N/PE AC 50 Hz, 400 V / TN-C-S. Základní ochrana (ochrana před nebezpečným dotykem živých částí) dle ČSN : - základní izolací, krytím a doplňkovou ochranou proudovým chráničem. Ochrana při poruše (ochrana před nebezpečným dotykem neživých částí) dle ČSN : - základní ochrana automatickým odpojením od zdroje v síti TN, - zvýšená ochrana proudovým chráničem.

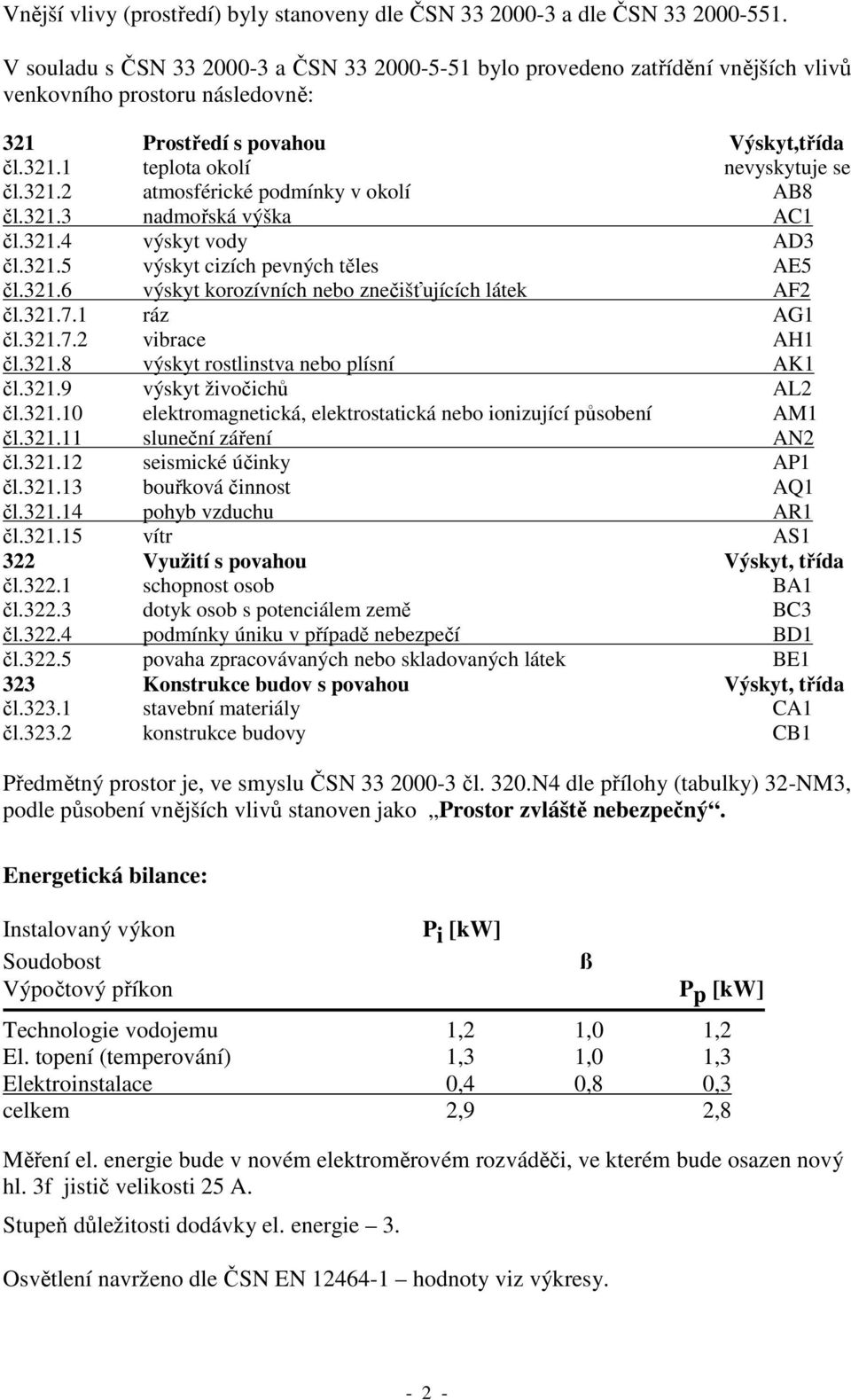

2 Vnější vlivy (prostředí) byly stanoveny dle ČSN a dle ČSN V souladu s ČSN a ČSN bylo provedeno zatřídění vnějších vlivů venkovního prostoru následovně: 321 Prostředí s povahou Výskyt,třída čl teplota okolí nevyskytuje se čl atmosférické podmínky v okolí AB8 čl nadmořská výška AC1 čl výskyt vody AD3 čl výskyt cizích pevných těles AE5 čl výskyt korozívních nebo znečišťujících látek AF2 čl ráz AG1 čl vibrace AH1 čl výskyt rostlinstva nebo plísní AK1 čl výskyt živočichů AL2 čl elektromagnetická, elektrostatická nebo ionizující působení AM1 čl sluneční záření AN2 čl seismické účinky AP1 čl bouřková činnost AQ1 čl pohyb vzduchu AR1 čl vítr AS1 322 Využití s povahou Výskyt, třída čl schopnost osob BA1 čl dotyk osob s potenciálem země BC3 čl podmínky úniku v případě nebezpečí BD1 čl povaha zpracovávaných nebo skladovaných látek BE1 323 Konstrukce budov s povahou Výskyt, třída čl stavební materiály CA1 čl konstrukce budovy CB1 Předmětný prostor je, ve smyslu ČSN čl. 320.N4 dle přílohy (tabulky) 32-NM3, podle působení vnějších vlivů stanoven jako Prostor zvláště nebezpečný. Energetická bilance: Instalovaný výkon Soudobost Výpočtový příkon P i [kw] ß Pp [kw] Technologie vodojemu 1,2 1,0 1,2 El. topení (temperování) 1,3 1,0 1,3 Elektroinstalace 0,4 0,8 0,3 celkem 2,9 2,8 Měření el. energie bude v novém elektroměrovém rozváděči, ve kterém bude osazen nový hl. 3f jistič velikosti 25 A. Stupeň důležitosti dodávky el. energie 3. Osvětlení navrženo dle ČSN EN hodnoty viz výkresy

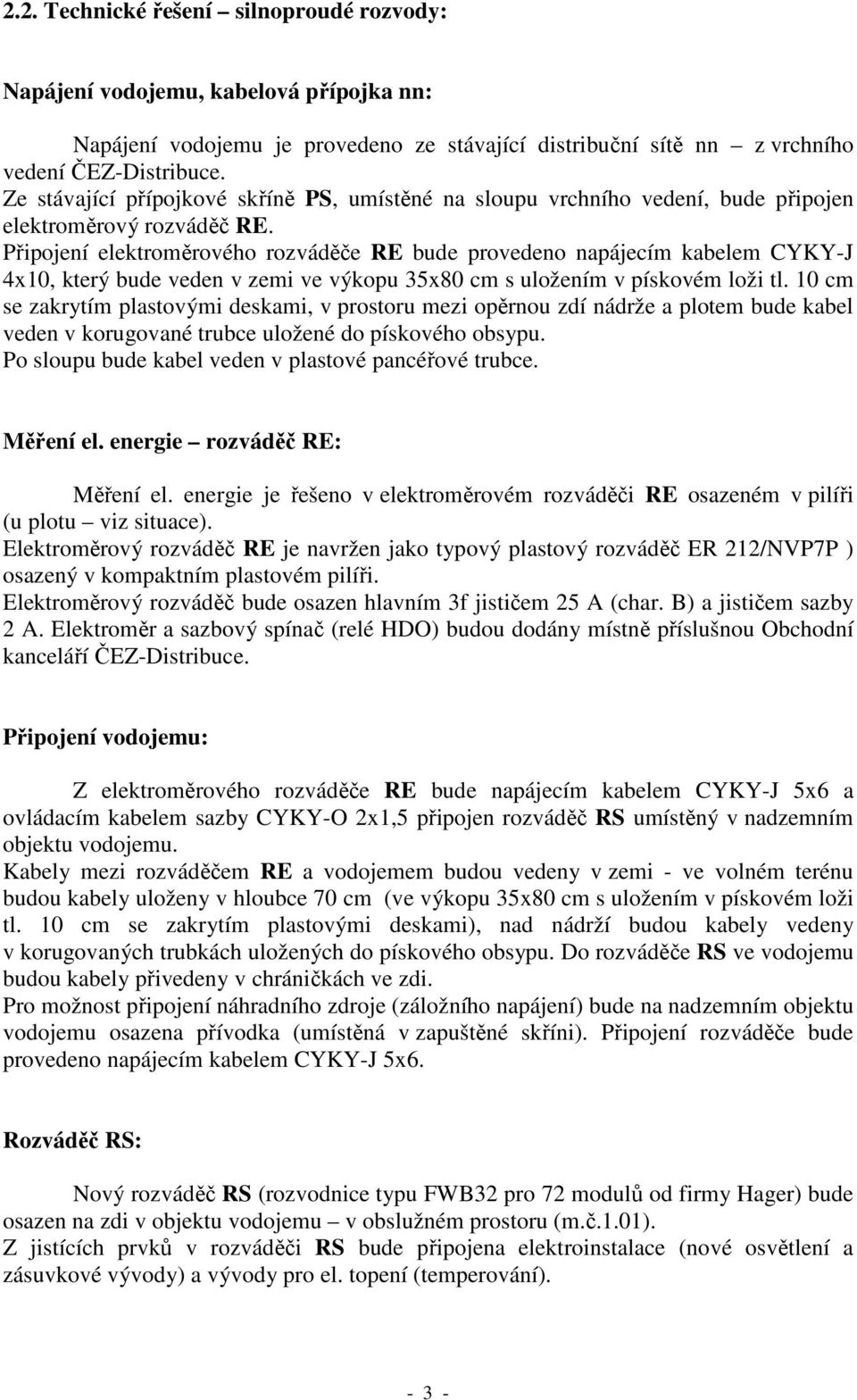

3 2.2. Technické řešení silnoproudé rozvody: Napájení vodojemu, kabelová přípojka nn: Napájení vodojemu je provedeno ze stávající distribuční sítě nn z vrchního vedení ČEZ-Distribuce. Ze stávající přípojkové skříně PS, umístěné na sloupu vrchního vedení, bude připojen elektroměrový rozváděč RE. Připojení elektroměrového rozváděče RE bude provedeno napájecím kabelem CYKY-J 4x10, který bude veden v zemi ve výkopu 35x80 cm s uložením v pískovém loži tl. 10 cm se zakrytím plastovými deskami, v prostoru mezi opěrnou zdí nádrže a plotem bude kabel veden v korugované trubce uložené do pískového obsypu. Po sloupu bude kabel veden v plastové pancéřové trubce. Měření el. energie rozváděč RE: Měření el. energie je řešeno v elektroměrovém rozváděči RE osazeném v pilíři (u plotu viz situace). Elektroměrový rozváděč RE je navržen jako typový plastový rozváděč ER 212/NVP7P ) osazený v kompaktním plastovém pilíři. Elektroměrový rozváděč bude osazen hlavním 3f jističem 25 A (char. B) a jističem sazby 2 A. Elektroměr a sazbový spínač (relé HDO) budou dodány místně příslušnou Obchodní kanceláří ČEZ-Distribuce. Připojení vodojemu: Z elektroměrového rozváděče RE bude napájecím kabelem CYKY-J 5x6 a ovládacím kabelem sazby CYKY-O 2x1,5 připojen rozváděč RS umístěný v nadzemním objektu vodojemu. Kabely mezi rozváděčem RE a vodojemem budou vedeny v zemi - ve volném terénu budou kabely uloženy v hloubce 70 cm (ve výkopu 35x80 cm s uložením v pískovém loži tl. 10 cm se zakrytím plastovými deskami), nad nádrží budou kabely vedeny v korugovaných trubkách uložených do pískového obsypu. Do rozváděče RS ve vodojemu budou kabely přivedeny v chráničkách ve zdi. Pro možnost připojení náhradního zdroje (záložního napájení) bude na nadzemním objektu vodojemu osazena přívodka (umístěná v zapuštěné skříni). Připojení rozváděče bude provedeno napájecím kabelem CYKY-J 5x6. Rozváděč RS: Nový rozváděč RS (rozvodnice typu FWB32 pro 72 modulů od firmy Hager) bude osazen na zdi v objektu vodojemu v obslužném prostoru (m.č.1.01). Z jistících prvků v rozváděči RS bude připojena elektroinstalace (nové osvětlení a zásuvkové vývody) a vývody pro el. topení (temperování)

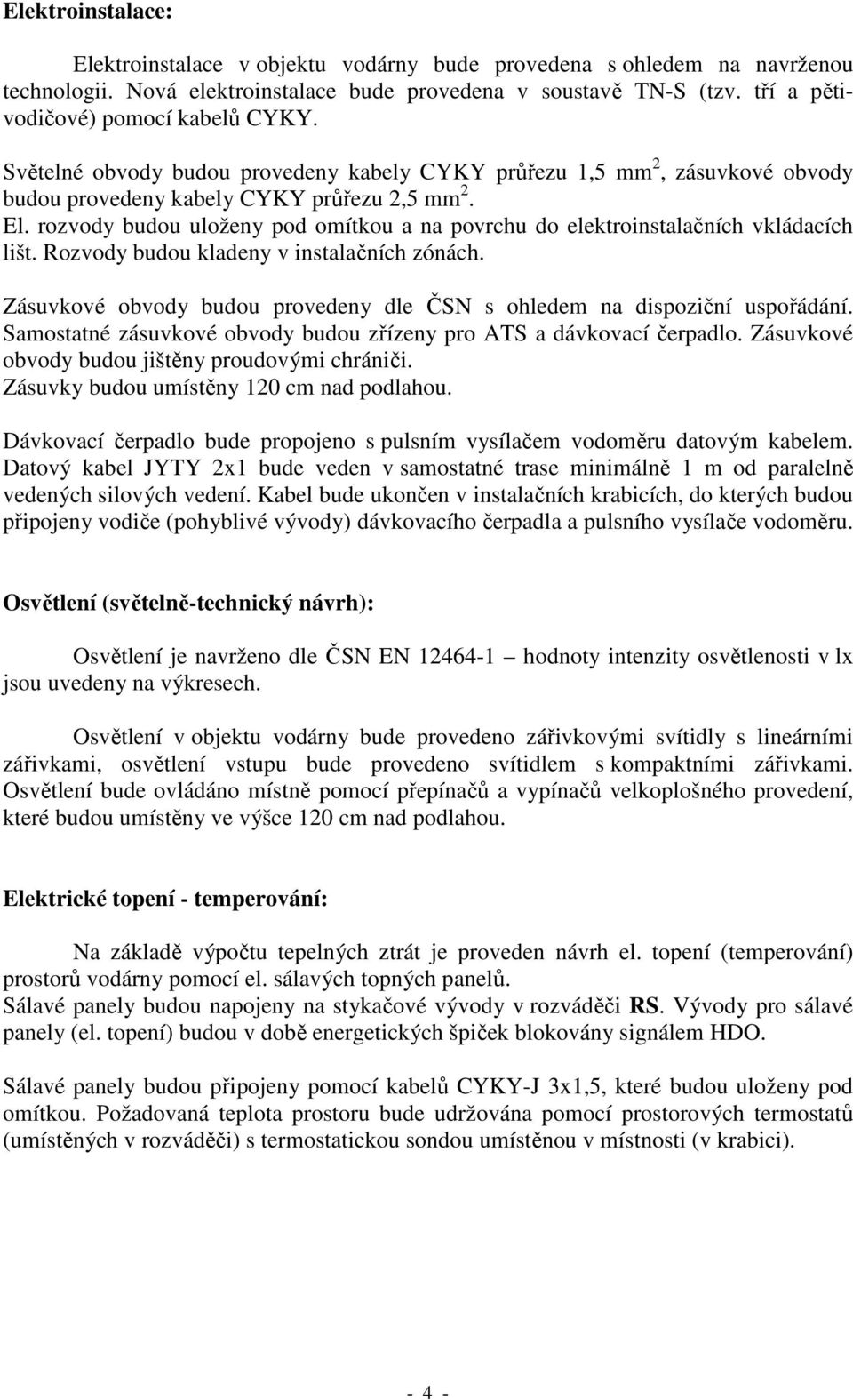

4 Elektroinstalace: Elektroinstalace v objektu vodárny bude provedena s ohledem na navrženou technologii. Nová elektroinstalace bude provedena v soustavě TN-S (tzv. tří a pětivodičové) pomocí kabelů CYKY. Světelné obvody budou provedeny kabely CYKY průřezu 1,5 mm 2, zásuvkové obvody budou provedeny kabely CYKY průřezu 2,5 mm 2. El. rozvody budou uloženy pod omítkou a na povrchu do elektroinstalačních vkládacích lišt. Rozvody budou kladeny v instalačních zónách. Zásuvkové obvody budou provedeny dle ČSN s ohledem na dispoziční uspořádání. Samostatné zásuvkové obvody budou zřízeny pro ATS a dávkovací čerpadlo. Zásuvkové obvody budou jištěny proudovými chrániči. Zásuvky budou umístěny 120 cm nad podlahou. Dávkovací čerpadlo bude propojeno s pulsním vysílačem vodoměru datovým kabelem. Datový kabel JYTY 2x1 bude veden v samostatné trase minimálně 1 m od paralelně vedených silových vedení. Kabel bude ukončen v instalačních krabicích, do kterých budou připojeny vodiče (pohyblivé vývody) dávkovacího čerpadla a pulsního vysílače vodoměru. Osvětlení (světelně-technický návrh): Osvětlení je navrženo dle ČSN EN hodnoty intenzity osvětlenosti v lx jsou uvedeny na výkresech. Osvětlení v objektu vodárny bude provedeno zářivkovými svítidly s lineárními zářivkami, osvětlení vstupu bude provedeno svítidlem s kompaktními zářivkami. Osvětlení bude ovládáno místně pomocí přepínačů a vypínačů velkoplošného provedení, které budou umístěny ve výšce 120 cm nad podlahou. Elektrické topení - temperování: Na základě výpočtu tepelných ztrát je proveden návrh el. topení (temperování) prostorů vodárny pomocí el. sálavých topných panelů. Sálavé panely budou napojeny na stykačové vývody v rozváděči RS. Vývody pro sálavé panely (el. topení) budou v době energetických špiček blokovány signálem HDO. Sálavé panely budou připojeny pomocí kabelů CYKY-J 3x1,5, které budou uloženy pod omítkou. Požadovaná teplota prostoru bude udržována pomocí prostorových termostatů (umístěných v rozváděči) s termostatickou sondou umístěnou v místnosti (v krabici)

5 Ochrana proti přepětí: V rozváděči RS bude osazen kombinovaný svodič typu 1+2 (třídy B+C). Elektronická zařízení pak budou připojena přes chráněné zásuvky nebo zásuvkové a datové adaptéry se svodiči přepětí typu 3 (třídy D). Zásuvkové a datové adaptéry si dodá provozovatel dle potřeby. O konkrétním osazení přepěťových ochran rozhodne investor. Doplňková ochrana: V prostorách vodojemu bude provedena ochrana před nebezpečným dotykem doplňujícím ochranným pospojováním, ke které budou připojeny ocelové konstrukce, potrubí a ochranný vodič dle požadavků ČSN Ochranné pospojování: V rozváděči RS bude osazena svorkovnice ochranného pospojování PA. Na tuto uzemněnou svorkovnici budou připojeny všechny vodivé části sítí přicházejících do budovy zvenku, kovové konstrukční části a ochranný vodič dle ČSN Technické řešení hromosvod a uzemnění: Nadzemní objekt vodojemu bude opatřen vnějším systémem ochrany před bleskem (dle ČSN EN 62305), který se skládá z jímací soustavy, svodů a uzemňovací soustavy. Pro objekt bude proveden hromosvod v hladině ochrany před bleskem LPS III (parametry rizika stavby). Jímací soustava bude tvořena hřebenovým jímacím vedením doplněným jímacími tyčemi. Jímací vedení bude provedeno plným vodičem FeZn F8 mm, který bude plynule přecházet do svodů. Svody budou, přes zkušební svorky SZ umístěné 1,8-2 m nad terénem, připojeny na strojený zemnič společné uzemňovací soustavy. Uzemnění pro hromosvod je součástí společné uzemňovací soustavy, ke které budou připojeny (uzemněny) ochranné pospojování budovy a hromosvod. Pro připojení svodů a vývodu na EP budou k základovému zemniči (pásku FeZn 30x4 mm) připojeny vývody vodičem FeZn F10 mm. Vývody uzemnění pro hromosvod budou se svody spojeny ve zkušebních svorkách SZ a nad zemí chráněny ochrannými úhelníky. Na zkušebních svorkách budou umístěny označovací štítky. Uzemňovací soustava bude provedena pomocí uzemňovacího pásku FeZn 30x4 mm, který bude uložen jako strojený základový zemnič (v betonové desce vodojemu)

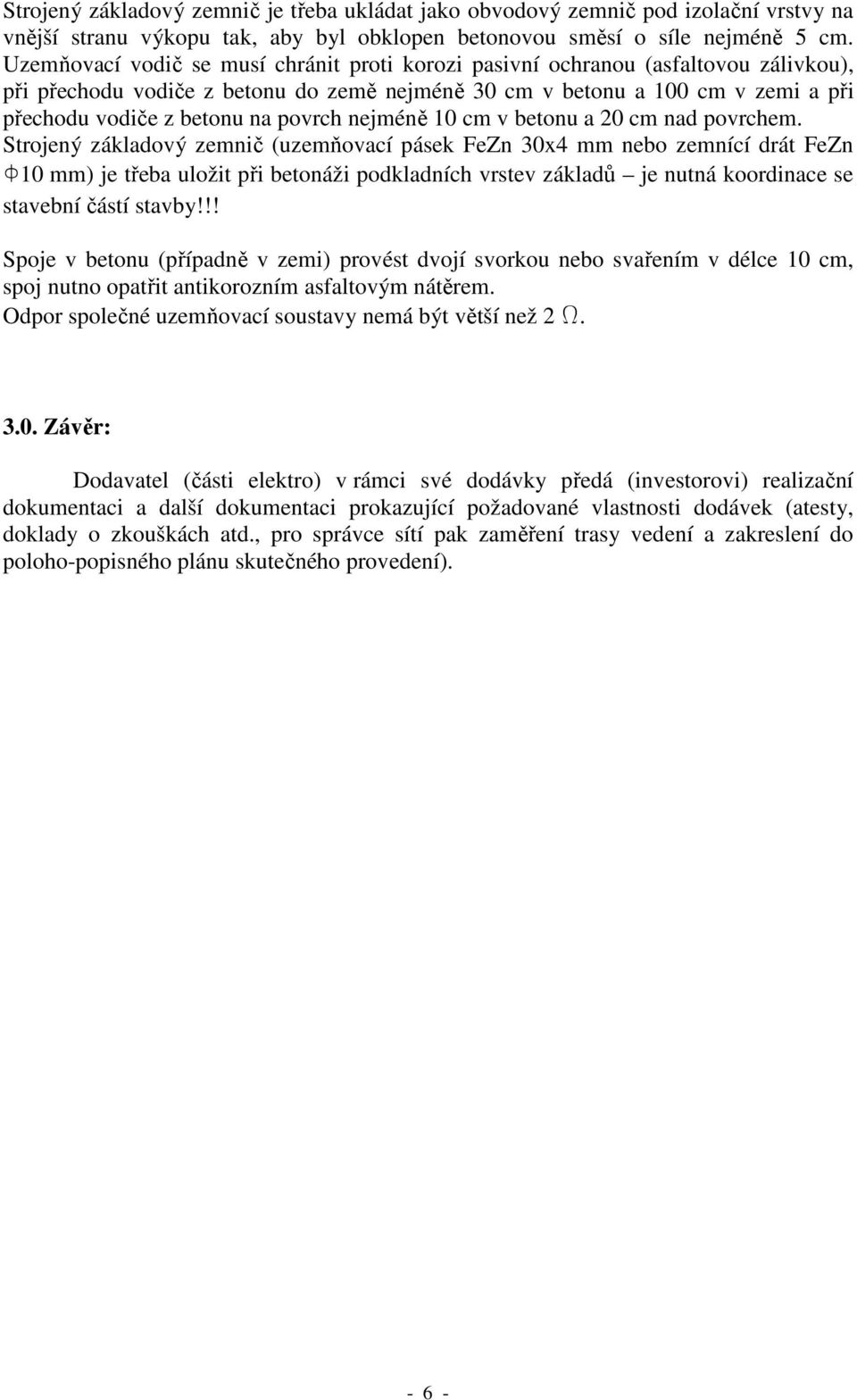

6 Strojený základový zemnič je třeba ukládat jako obvodový zemnič pod izolační vrstvy na vnější stranu výkopu tak, aby byl obklopen betonovou směsí o síle nejméně 5 cm. Uzemňovací vodič se musí chránit proti korozi pasivní ochranou (asfaltovou zálivkou), při přechodu vodiče z betonu do země nejméně 30 cm v betonu a 100 cm v zemi a při přechodu vodiče z betonu na povrch nejméně 10 cm v betonu a 20 cm nad povrchem. Strojený základový zemnič (uzemňovací pásek FeZn 30x4 mm nebo zemnící drát FeZn F10 mm) je třeba uložit při betonáži podkladních vrstev základů je nutná koordinace se stavební částí stavby!!! Spoje v betonu (případně v zemi) provést dvojí svorkou nebo svařením v délce 10 cm, spoj nutno opatřit antikorozním asfaltovým nátěrem. Odpor společné uzemňovací soustavy nemá být větší než 2 W Závěr: Dodavatel (části elektro) v rámci své dodávky předá (investorovi) realizační dokumentaci a další dokumentaci prokazující požadované vlastnosti dodávek (atesty, doklady o zkouškách atd., pro správce sítí pak zaměření trasy vedení a zakreslení do poloho-popisného plánu skutečného provedení)
