GEBOFIX PRO VE SF. Vinylesterová pryskyřice bez styrenu

Transkript

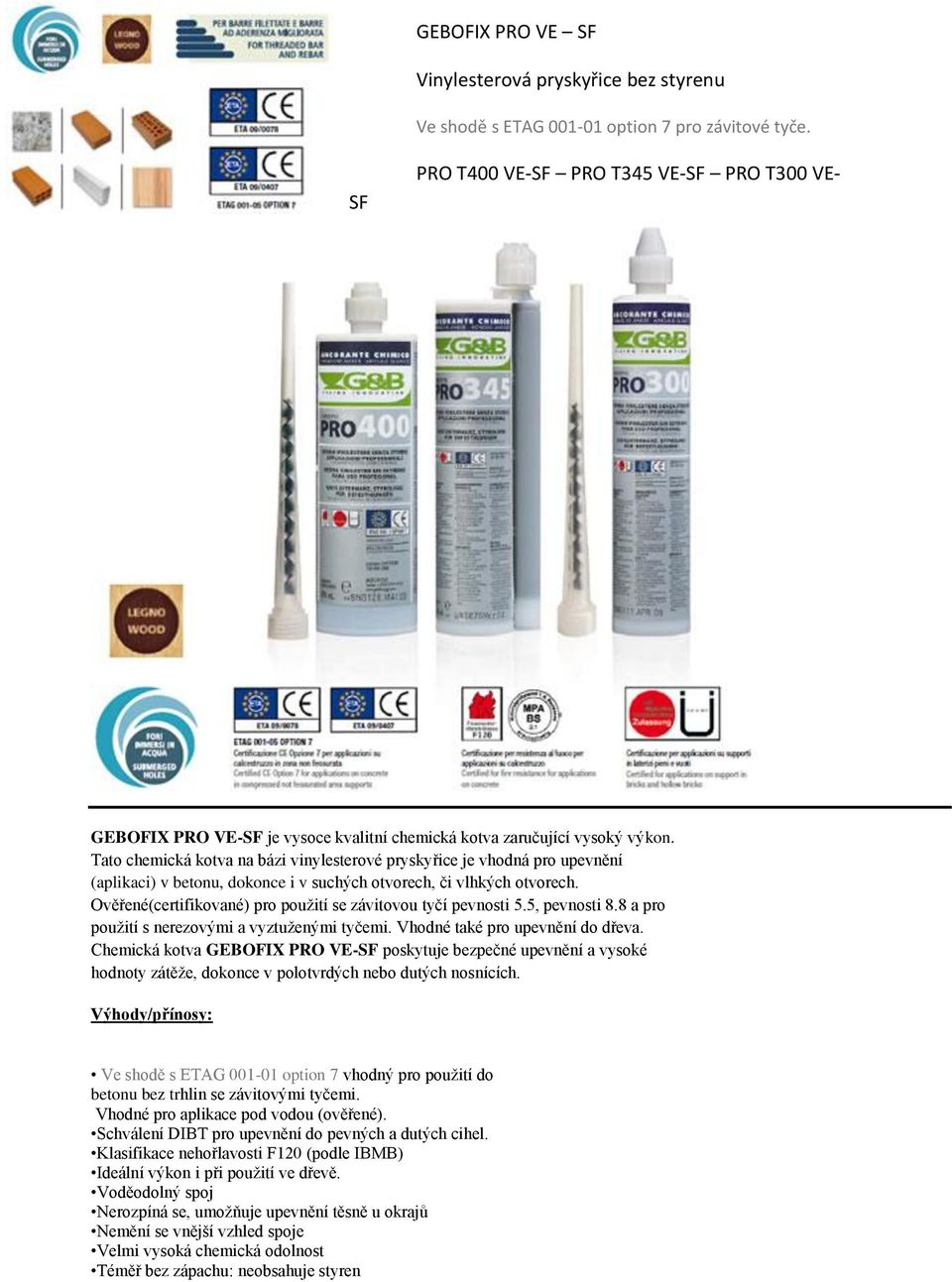

1 GEBOFIX PRO VE SF Vinylesterová pryskyřice bez styrenu Ve shodě s ETAG option 7 pro závitové tyče. SF PRO T400 VE-SF PRO T345 VE-SF PRO T300 VE- GEBOFIX PRO VE-SF je vysoce kvalitní chemická kotva zaručující vysoký výkon. Tato chemická kotva na bázi vinylesterové pryskyřice je vhodná pro upevnění (aplikaci) v betonu, dokonce i v suchých otvorech, či vlhkých otvorech. Ověřené(certifikované) pro použití se závitovou tyčí pevnosti 5.5, pevnosti 8.8 a pro použití s nerezovými a vyztuženými tyčemi. Vhodné také pro upevnění do dřeva. Chemická kotva GEBOFIX PRO VE-SF poskytuje bezpečné upevnění a vysoké hodnoty zátěže, dokonce v polotvrdých nebo dutých nosnících. Výhody/přínosy: Ve shodě s ETAG option 7 vhodný pro použití do betonu bez trhlin se závitovými tyčemi. Vhodné pro aplikace pod vodou (ověřené). Schválení DIBT pro upevnění do pevných a dutých cihel. Klasifikace nehořlavosti F120 (podle IBMB) Ideální výkon i při použití ve dřevě. Voděodolný spoj Nerozpíná se, umožňuje upevnění těsně u okrajů Nemění se vnější vzhled spoje Velmi vysoká chemická odolnost Téměř bez zápachu: neobsahuje styren

2 Náplň může být použita až do konce data platnosti výměnou (nahrazením) směšovače nebo opětovného uzavření náplně těsnícím uzávěrem. Pro pevná spojení (pro pevné podpěry) se používá pozinkovaná ocel a nerezové doplňky. Na polotuhé spoje se používá sítko a polypropylenový kartáč. Použití: Je vhodná pro střední a těžká zatížení v plných a dutých materiálech: kámen, beton, pórobeton, plné a duté cihly. Je uvedeno použití se závitovou tyčí nebo vyztuženou tyčí, na dřevo a kov v tesařství, pro upevnění fasády, zábradlí, a potrubních přípojek. Charakteristika: Pro použití se speciální aplikační pistolí a směšovací trysky. Na suché i vlhké podklady- voděodolná* Teplotní rozsah I.: -40 C +40 C;(maximální krátkodobá + 40 C; maximální dlouhodobá +24 C) Teplotní rozsah II.: -40 C +80 C; (maximální krátkodobá +80 C, maximální dlouhodobá +50 C) Skladovací od 5 C do 25 C (max) Skladovatelnost: 18 měsíců od data výroby pro náplně 410ml a 350ml; 12 měsíců od data výroby pro náplně 300 ml (fóliová tuba). Velikost kód popis velikost směšovač prof.pistole CC13 PRO T400 VE-SF 410 ml M17 PK1 PK11 PK08 CC32 PRO T300 VE-SF 300 ml M17 SK2 CC14 PRO T345 VE-SF 350 ml M17 PK5

3 Legenda h1 t fix L d d o T inst h min d f h ef C min S min = hloubka otvoru / hole depth = maximální upevňovací tloušťka / max fixing thickness = délka závitu / stud length = průměr závitu /stud diameter = průměr otvoru / hole diameter = drill diameter = kroutivá síla / tightening torque = základní tloušťka materiálu / base material thickness = otvor ve struktuře / clearance hole in the fixture = efektivní hloubka kotvení / effective anchorage depth = vzdálenost od okraje / edge distance = minimální vzdálenost / min.spacing Doba instalace a Doba vytvrzení Teplota použití Doba tuhnutí suchý beton vlhký beton 0 C 45 min 7h 14h 5 C 25 min 2h 4h 10 C 15 min 80 min 160 min 20 C 6 min 45 min 90 min 30 C 4 min 25 min 50 min 35 C 2 min 20 min 40 min 40 C 1,5 min 15 min 30 min Závitová tyč Threaded rod Parametry instalace pro závitovou tyč do betonu C20/25 C50/60 (ETAG 001) Installation parameters for threaded rod on concrete C20/25 C50/60 (ETAG 001) do mm hef, min mm hef, max mm df mm db mm Tinst Nm t fix, min mm t fix, max mm h min mm s min mm c min m M > 0 < M > 0 < 1500 hef + 30 mm M > 0 < mm M > 0 < M > 0 < M > 0 < hef + 2d M > 0 < M > 0 < db = průměr ocelového kartáčku - diameter of steel brush

4 Vyztužená tyč Rebar Parametry instalace pro ocelové tyče do betonu C20/25 C50/60 (ETAG 001) Installation parameters for threaded rod on concrete C20/25 C50/60 (ETAG 001) domm hef, min mm hef, max mm db mm h min mm s min mm c min mm Ø hef + 30 mm Ø mm Ø Ø Ø Ø hef + 2do Ø Ø Ø db = průměr ocelového kartáčku- diameter of steel brush Závitová tyč 5,8 Threaded rod 5,8 Velikost Size d mm hef min mm hef max mm Charakteristické hodnoty pro odolnost v tahu (NRk) Characteristic values of resistance to tension loads (NRk) Suchý a vlhký beton, třída oceli 5,8 dry and wet concrete Zaplavené otvory, třída oceli 5,8 flooded bore hole Zvyšující faktor pro beton bez trhlin increasing factor for non cracked concrete Τk,uncr (N/mm²) NRk (KN) hef min 15,1 22,6 31,7 48,3 67,9 79,6 91,6 101,8 NRk (KN) hef max Τk,uncr (N/mm²) 7, ,5 7,5 6,5 NRk (KN) hefmin 11,3 17,0 23,8 36,2 50,9 61,5 68,7 73,5 NRk (KN) hef max γ Mc = γ Mp 1,5 1,8 Τk,uncr (N/mm²) 7,5 8,5 8,5 8,5 NRk (KN) hef min 11,3 16,0 22,4 34,2 NRk (KN) hefmax Τk,uncr (N/mm²) 5,5 6,5 6,5 6,5 NRk (KN) hefmin 11,3 16,0 22,4 34,2 NRk (KN) hefmax γ Mc = γ Mp 2,1 C30/37 Ψc = 1,04 C40/50 Ψc = 1,08 C50/60 Ψc = 1,10 nepřípustné not admissible NRk = Τ π d hef Τ = pevnost spoje / bond strength Charakteristické hodnoty pro odolnost ve střihu (VRk) Characteristic values of resistance to share loads (VRk)

5 Třída oceli 5,8 Steel class 5,8 Třída oceli 8,8 Steel class 8,8 Nerezová ocel A4 a HCR, třída 50 (>M24) a 70 ( M24) Stainless steel A4 and HCR, class 50 (>M24) and 70 ( M24) Třída oceli 5,8 Steel class 5,8 Třída oceli 8,8 Steel class 8,8 Nerezová ocel A4 a HCR,třída 50 (>M24) a 70 ( M24) Stainless steel A4 and HCR, class 50 (>M24) and 70 ( M24) VRk (KN) VRk (KN) γ Ms,V 1,25 VRk (KN) γ Ms,V 1,56 2,38 M o Rk,s (KN) M o Rk,s (KN) γ Ms,V 1,25 M o Rk,s (KN) γ Ms,V 1,56 2,38 Betonářská ocel Rebar Fe BSt 500 S velikost Size hef min mm hef max mm Charakteristické hodnoty pro odolnost v tahu (NRk) Characteristic values of resistance to tension loads (NRk) Suchý a vlhký beton, třída oceli 5,8 dry and wet concrete Zaplavené otvory Třída oceli 5,8 flooded bore hole fattore incrementale per CLS non fessurato increasing factor for non cracked concrete Rk,uncr (N/mm²) 8, NRk (KN) hef min NRk (KN) hef max Rk,uncr (N/mm²) 6 7,5 7,5 7,5 7,5 7, NRk (KN) hefmin NRk (KN) hefmax γ Mc = γ Mp 1,5 1,8 Rk,uncr (N/mm²) 6 7,5 7,5 7,5 7,5 NRk (KN) hefmin NRk (KN) hef max Rk,uncr (N/mm²) 4,5 5,5 5,5 5,5 5,5 NRk (KN) hef min NRk (KN) hef max γ Mc = γ Mp 2,1 C30/37 Ψc = 1,04 C40/50 Ψc = 1,08 C50/60 Ψc = 1,10 nepřípustné not admissible NRk = Τ π d hef

6 Τ = pevnost spoje / bond strength Charakteristické hodnoty pro odolnost ve střihu (VRk) Characteristic values of resistance to share loads (VRk) Charakteristická odolnost ve střihu Characteristic share resistance Dílčí součinitel bezpečnosti VRk,s (KN) γ Ms,V 1,5 Moment ohybu Characteristic bending moment BSt 500 Koeficient bezpečnosti M o Rk,s (KN) γ Ms,V 1,5 Doporučené zatížení pro aplikace na plné a duté nosníky (podpěry) v souladu se souhlasem IFBT Recommended loads for applications on solid and hollow supports according to IFBT approval Dutá cihla hollow brick Plná cihla solid brick Nosník (podpěra) support Lehká dutinová betonová cihla light concrete hollow brick Dutá betonová cihla concrete hollow brick Standartní sítko standard sleeve Schválená sítko approved sleeve M6 M8 M10 M12 M8 M10 F rec (KN) 0,3 F 0,7* 0,3 F 0,8* 0,3 F 0,8* 0,3 F 0,8* 0,3 F 0,8* 0,3 F 0,8* F rec (KN) 0,5 1,7 1,7 1,7 1,7 1,7 F rec (KN) 0,3 F 0,5* 0,3 F 0,6* 0,3 F 0,6* 0,3 F 0,6* - - F rec (KN) 0,5 0,6 0,6 0,6 - - * Záleží na počtu otvorů * It depends on number of holes. Geometrické data pro instalaci do dutých nosníků. Geometrical installation data on hollow supports Vzdálenost mezi skupinami kotev Spacing plugs group Min. vzdálenost mezi skupinami kotev Min. spacing plugs group scr,n mm smin mm Standartní sítko standard sleeve Schválená sítko approved slevee M6 M8 M10 M12 M8 M10 cihla/brick = 100 betonová cihla/concrete brick = 200 cihla/brick = 50 betonová cihla/concrete brick = 200 Vzdálenost mezi jednotlivými kotvami Spacing between single plugs Vzdálenost od kraje Edge distance Min. vzdálenost od kraje Min. edge distance Efektivní hloubka kotvení Anchorage depth ssing mm 250 ccr,n mm 250 cmin mm 250 hef mm
