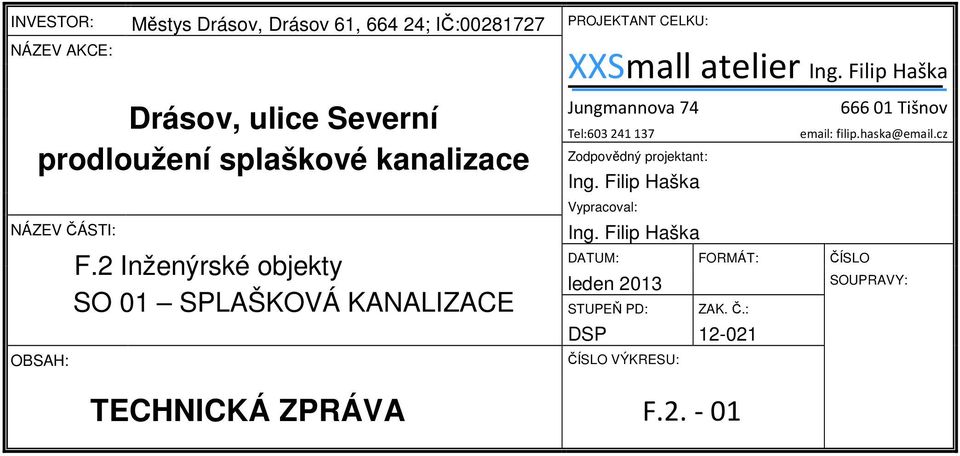

1 INVESTOR: Městys Drásov, Drásov 61, ; IČ: PROJEKTANT CELKU: NÁZEV AKCE: Drásov, ulice Severní prodloužení splaškové kanalizace NÁZEV ČÁSTI: OBSAH: F.2 Inženýrské objekty SO 01 SPLAŠKOVÁ KANALIZACE XXSmall atelier Jungmannova Tišnov Tel: Zodpovědný projektant: Vypracoval: DATUM: FORMÁT: ČÍSLO leden 2013 STUPEŇ PD: DSP ČÍSLO VÝKRESU: SOUPRAVY: ZAK. Č.: TECHNICKÁ ZPRÁVA F

2 F.2. SPLAŠKOVÁ KANALIZACE 2 F.2 Technická zpráva 2 F.2.1 Zhodnocení území 2 F.2.2 Příprava pro výstavbu 2 F.2.3 Členění stavby 3 F.2.4 Technické řešení 3 F.2.6 Hydrotechnické výpočty 5 F.2.7 Řešení dopravy 5 F.2.8 Odpady vzniklé během výstavby 5 F.2.9 Vliv stavby na životní prostředí 5 F.2.10 Péče o bezpečnost práce a technické zařízení 6 F.2.11 Protipožární zabezpečení stavby 6 F.2.12 Zemní práce 6 F.2.13 Závěr 6 Název stavby Drásov, ulice Severní, prodloužení splaškové kanalizace Místo k.ú. Drásov, Jihomoravský kraj Kraj Jihomoravský Pověřená obec Tišnov (obec s rozšířenou působností) Stavební úřad MěÚ Tišnov, Odbor životního prostředí Investor Mestys Drásov, IČ: Drásov č.p. 61, PSČ Žadatel viz investor Projektant Jungmannova 74, IČ: Odpovědný projektant, autorizovaný inženýr Vypracoval Stupeň dokumentace DSP dokumentace pro stavební povolení Dodavatel bude vybrán investorem 1

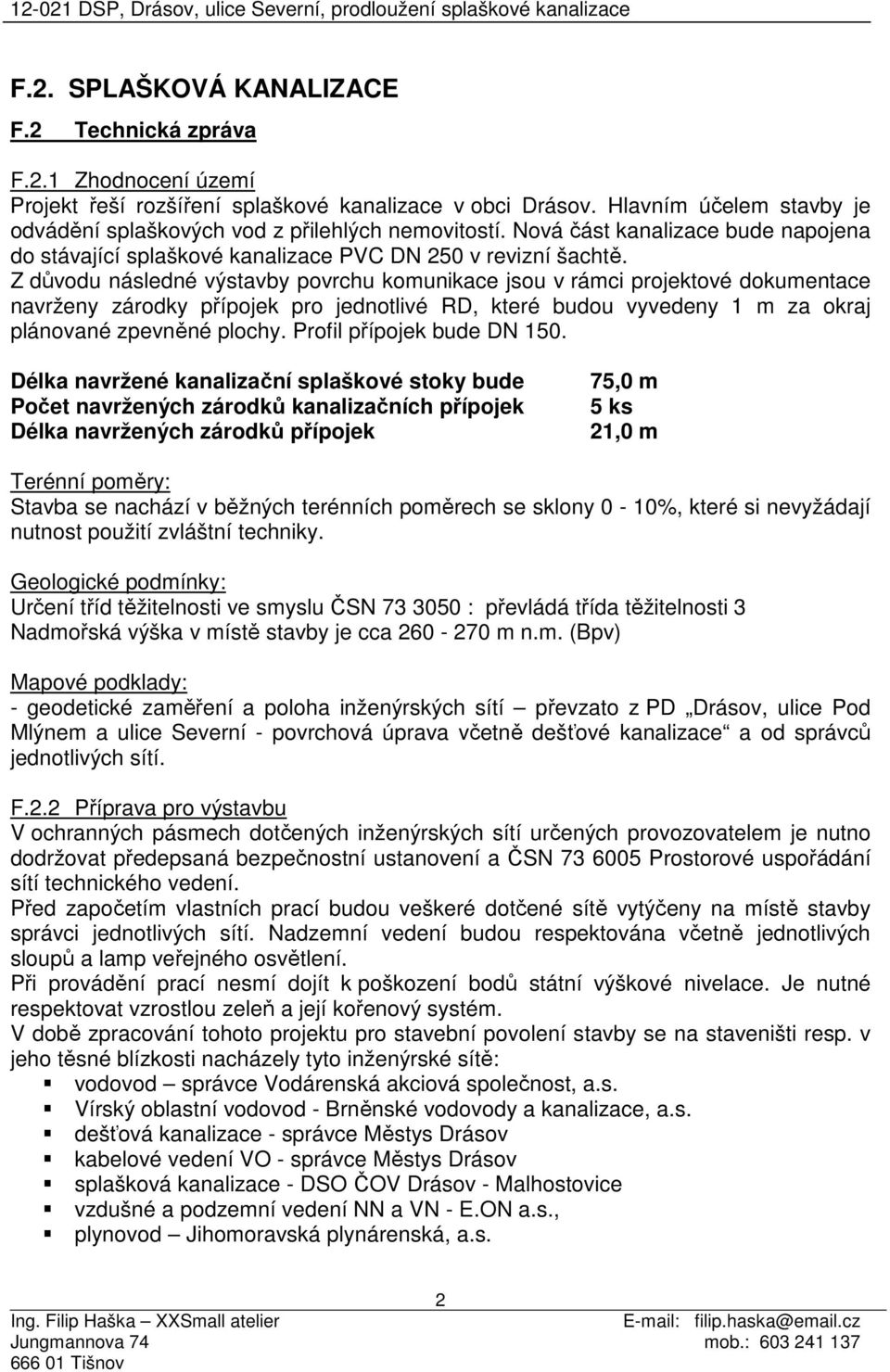

3 F.2. SPLAŠKOVÁ KANALIZACE F.2 Technická zpráva F.2.1 Zhodnocení území Projekt řeší rozšíření splaškové kanalizace v obci Drásov. Hlavním účelem stavby je odvádění splaškových vod z přilehlých nemovitostí. Nová část kanalizace bude napojena do stávající splaškové kanalizace PVC DN 250 v revizní šachtě. Z důvodu následné výstavby povrchu komunikace jsou v rámci projektové dokumentace navrženy zárodky přípojek pro jednotlivé RD, které budou vyvedeny 1 m za okraj plánované zpevněné plochy. Profil přípojek bude DN 150. Délka navržené kanalizační splaškové stoky bude Počet navržených zárodků kanalizačních přípojek Délka navržených zárodků přípojek 75,0 m 5 ks 21,0 m Terénní poměry: Stavba se nachází v běžných terénních poměrech se sklony 0-10%, které si nevyžádají nutnost použití zvláštní techniky. Geologické podmínky: Určení tříd těžitelnosti ve smyslu ČSN : převládá třída těžitelnosti 3 Nadmořská výška v místě stavby je cca m n.m. (Bpv) Mapové podklady: - geodetické zaměření a poloha inženýrských sítí převzato z PD Drásov, ulice Pod Mlýnem a ulice Severní - povrchová úprava včetně dešťové kanalizace a od správců jednotlivých sítí. F.2.2 Příprava pro výstavbu V ochranných pásmech dotčených inženýrských sítí určených provozovatelem je nutno dodržovat předepsaná bezpečnostní ustanovení a ČSN Prostorové uspořádání sítí technického vedení. Před započetím vlastních prací budou veškeré dotčené sítě vytýčeny na místě stavby správci jednotlivých sítí. Nadzemní vedení budou respektována včetně jednotlivých sloupů a lamp veřejného osvětlení. Při provádění prací nesmí dojít k poškození bodů státní výškové nivelace. Je nutné respektovat vzrostlou zeleň a její kořenový systém. V době zpracování tohoto projektu pro stavební povolení stavby se na staveništi resp. v jeho těsné blízkosti nacházely tyto inženýrské sítě: vodovod správce Vodárenská akciová společnost, a.s. Vírský oblastní vodovod - Brněnské vodovody a kanalizace, a.s. dešťová kanalizace - správce Městys Drásov kabelové vedení VO - správce Městys Drásov splašková kanalizace - DSO ČOV Drásov - Malhostovice vzdušné a podzemní vedení NN a VN - E.ON a.s., plynovod Jihomoravská plynárenská, a.s. 2

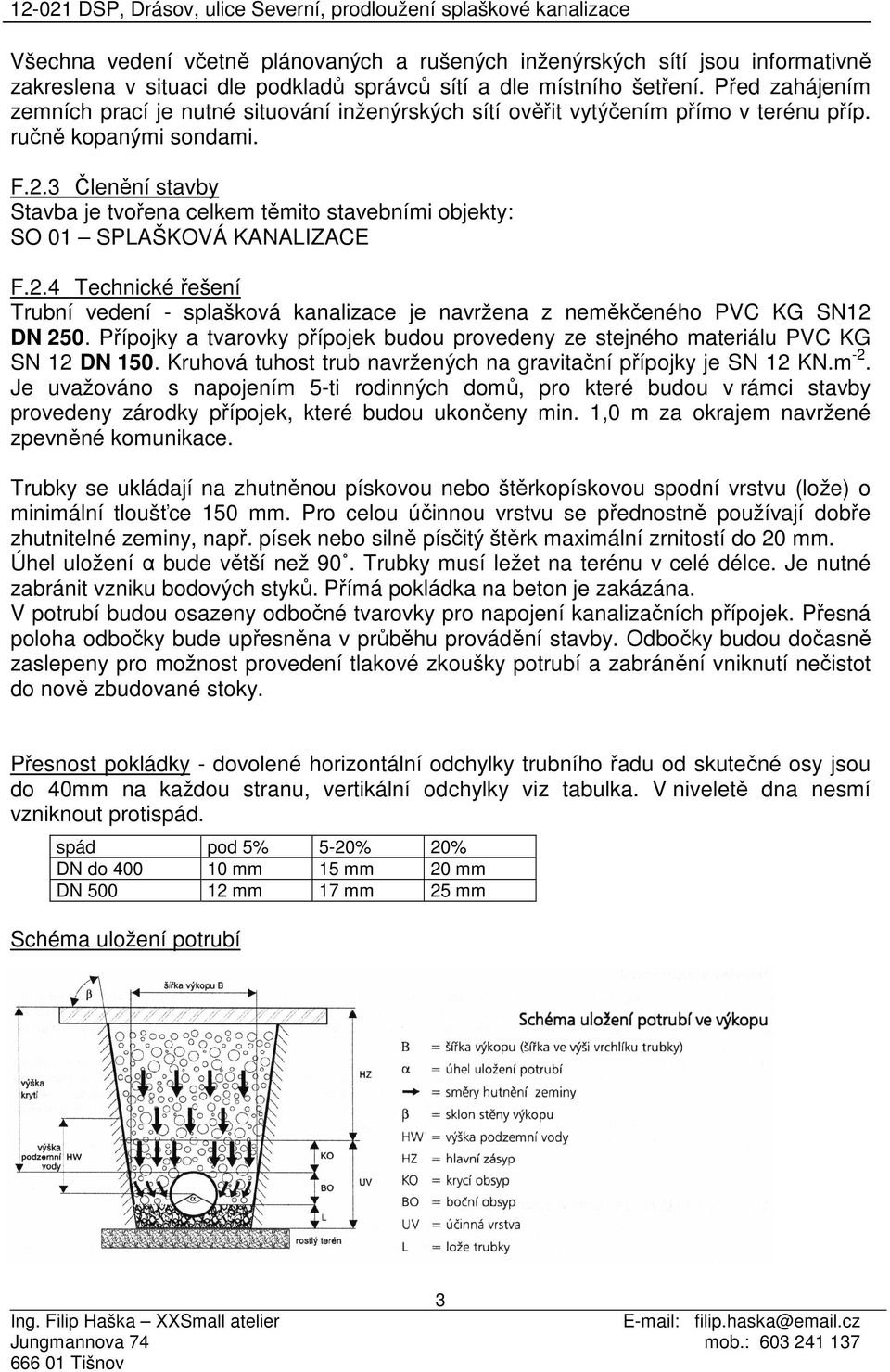

4 Všechna vedení včetně plánovaných a rušených inženýrských sítí jsou informativně zakreslena v situaci dle podkladů správců sítí a dle místního šetření. Před zahájením zemních prací je nutné situování inženýrských sítí ověřit vytýčením přímo v terénu příp. ručně kopanými sondami. F.2.3 Členění stavby Stavba je tvořena celkem těmito stavebními objekty: SO 01 SPLAŠKOVÁ KANALIZACE F.2.4 Technické řešení Trubní vedení - splašková kanalizace je navržena z neměkčeného PVC KG SN12 DN 250. Přípojky a tvarovky přípojek budou provedeny ze stejného materiálu PVC KG SN 12 DN 150. Kruhová tuhost trub navržených na gravitační přípojky je SN 12 KN.m -2. Je uvažováno s napojením 5-ti rodinných domů, pro které budou v rámci stavby provedeny zárodky přípojek, které budou ukončeny min. 1,0 m za okrajem navržené zpevněné komunikace. Trubky se ukládají na zhutněnou pískovou nebo štěrkopískovou spodní vrstvu (lože) o minimální tloušťce 150 mm. Pro celou účinnou vrstvu se přednostně používají dobře zhutnitelné zeminy, např. písek nebo silně písčitý štěrk maximální zrnitostí do 20 mm. Úhel uložení α bude větší než 90. Trubky musí ležet na terénu v celé délce. Je nutné zabránit vzniku bodových styků. Přímá pokládka na beton je zakázána. V potrubí budou osazeny odbočné tvarovky pro napojení kanalizačních přípojek. Přesná poloha odbočky bude upřesněna v průběhu provádění stavby. Odbočky budou dočasně zaslepeny pro možnost provedení tlakové zkoušky potrubí a zabránění vniknutí nečistot do nově zbudované stoky. Přesnost pokládky - dovolené horizontální odchylky trubního řadu od skutečné osy jsou do 40mm na každou stranu, vertikální odchylky viz tabulka. V niveletě dna nesmí vzniknout protispád. spád pod 5% 5-20% 20% DN do mm 15 mm 20 mm DN mm 17 mm 25 mm Schéma uložení potrubí 3

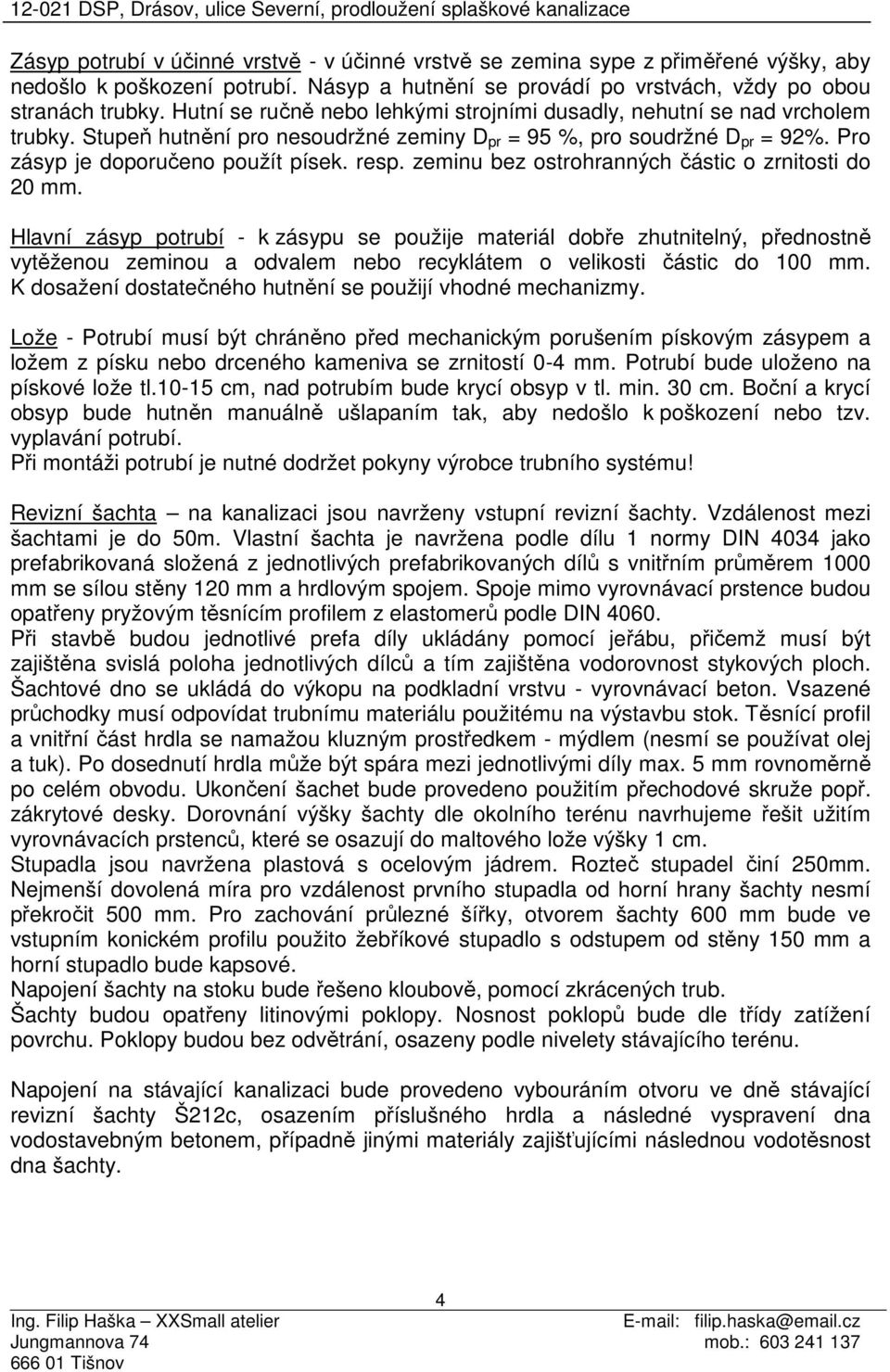

5 Zásyp potrubí v účinné vrstvě - v účinné vrstvě se zemina sype z přiměřené výšky, aby nedošlo k poškození potrubí. Násyp a hutnění se provádí po vrstvách, vždy po obou stranách trubky. Hutní se ručně nebo lehkými strojními dusadly, nehutní se nad vrcholem trubky. Stupeň hutnění pro nesoudržné zeminy D pr = 95 %, pro soudržné D pr = 92%. Pro zásyp je doporučeno použít písek. resp. zeminu bez ostrohranných částic o zrnitosti do 20 mm. Hlavní zásyp potrubí - k zásypu se použije materiál dobře zhutnitelný, přednostně vytěženou zeminou a odvalem nebo recyklátem o velikosti částic do 100 mm. K dosažení dostatečného hutnění se použijí vhodné mechanizmy. Lože - Potrubí musí být chráněno před mechanickým porušením pískovým zásypem a ložem z písku nebo drceného kameniva se zrnitostí 0-4 mm. Potrubí bude uloženo na pískové lože tl cm, nad potrubím bude krycí obsyp v tl. min. 30 cm. Boční a krycí obsyp bude hutněn manuálně ušlapaním tak, aby nedošlo k poškození nebo tzv. vyplavání potrubí. Při montáži potrubí je nutné dodržet pokyny výrobce trubního systému! Revizní šachta na kanalizaci jsou navrženy vstupní revizní šachty. Vzdálenost mezi šachtami je do 50m. Vlastní šachta je navržena podle dílu 1 normy DIN 4034 jako prefabrikovaná složená z jednotlivých prefabrikovaných dílů s vnitřním průměrem 1000 mm se sílou stěny 120 mm a hrdlovým spojem. Spoje mimo vyrovnávací prstence budou opatřeny pryžovým těsnícím profilem z elastomerů podle DIN Při stavbě budou jednotlivé prefa díly ukládány pomocí jeřábu, přičemž musí být zajištěna svislá poloha jednotlivých dílců a tím zajištěna vodorovnost stykových ploch. Šachtové dno se ukládá do výkopu na podkladní vrstvu - vyrovnávací beton. Vsazené průchodky musí odpovídat trubnímu materiálu použitému na výstavbu stok. Těsnící profil a vnitřní část hrdla se namažou kluzným prostředkem - mýdlem (nesmí se používat olej a tuk). Po dosednutí hrdla může být spára mezi jednotlivými díly max. 5 mm rovnoměrně po celém obvodu. Ukončení šachet bude provedeno použitím přechodové skruže popř. zákrytové desky. Dorovnání výšky šachty dle okolního terénu navrhujeme řešit užitím vyrovnávacích prstenců, které se osazují do maltového lože výšky 1 cm. Stupadla jsou navržena plastová s ocelovým jádrem. Rozteč stupadel činí 250mm. Nejmenší dovolená míra pro vzdálenost prvního stupadla od horní hrany šachty nesmí překročit 500 mm. Pro zachování průlezné šířky, otvorem šachty 600 mm bude ve vstupním konickém profilu použito žebříkové stupadlo s odstupem od stěny 150 mm a horní stupadlo bude kapsové. Napojení šachty na stoku bude řešeno kloubově, pomocí zkrácených trub. Šachty budou opatřeny litinovými poklopy. Nosnost poklopů bude dle třídy zatížení povrchu. Poklopy budou bez odvětrání, osazeny podle nivelety stávajícího terénu. Napojení na stávající kanalizaci bude provedeno vybouráním otvoru ve dně stávající revizní šachty Š212c, osazením příslušného hrdla a následné vyspravení dna vodostavebným betonem, případně jinými materiály zajišťujícími následnou vodotěsnost dna šachty. 4

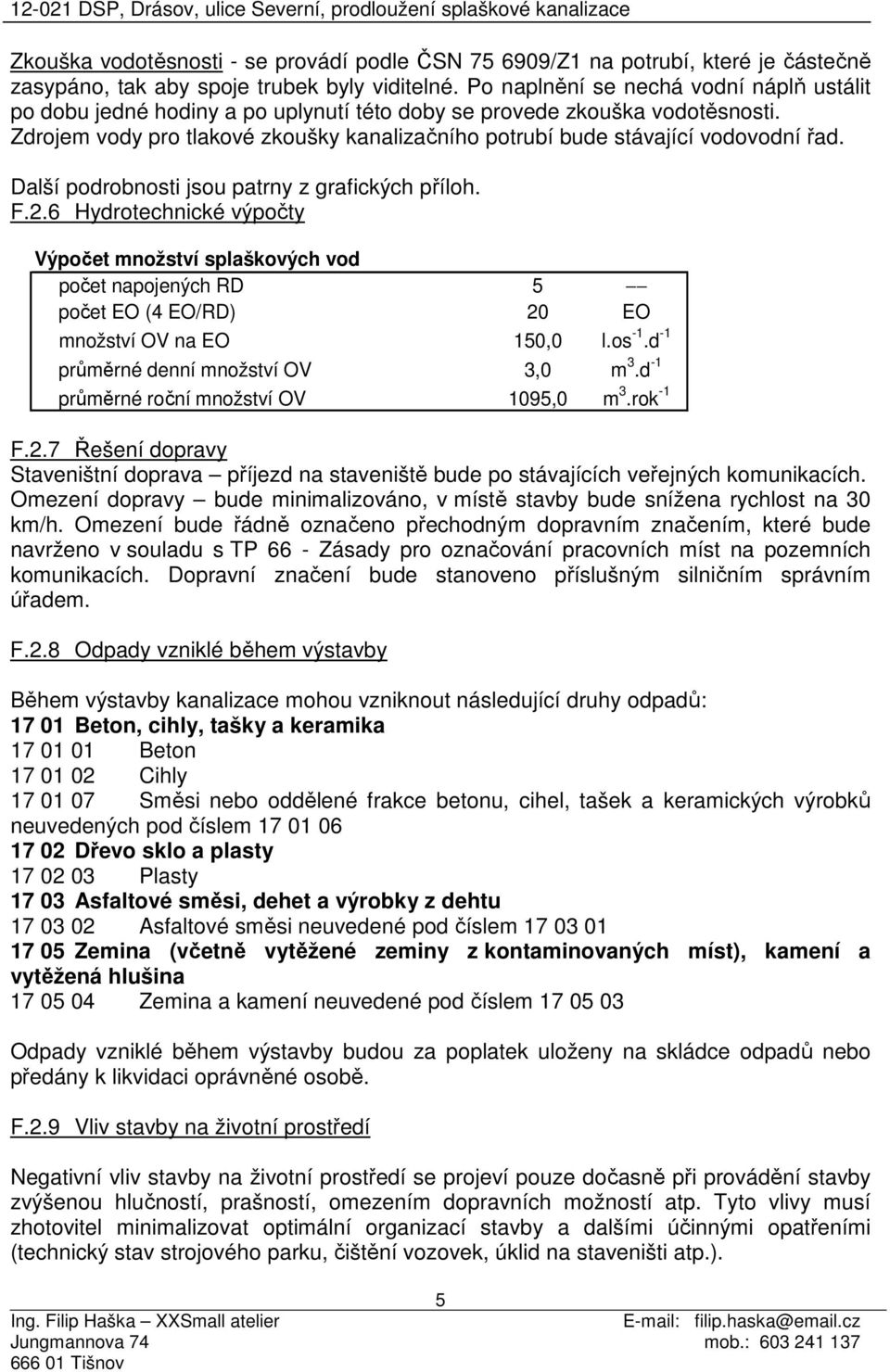

6 Zkouška vodotěsnosti - se provádí podle ČSN /Z1 na potrubí, které je částečně zasypáno, tak aby spoje trubek byly viditelné. Po naplnění se nechá vodní náplň ustálit po dobu jedné hodiny a po uplynutí této doby se provede zkouška vodotěsnosti. Zdrojem vody pro tlakové zkoušky kanalizačního potrubí bude stávající vodovodní řad. Další podrobnosti jsou patrny z grafických příloh. F.2.6 Hydrotechnické výpočty Výpočet množství splaškových vod počet napojených RD 5 počet EO (4 EO/RD) 20 EO množství OV na EO 150,0 l.os -1.d -1 průměrné denní množství OV 3,0 m 3.d -1 průměrné roční množství OV 1095,0 m 3.rok -1 F.2.7 Řešení dopravy Staveništní doprava příjezd na staveniště bude po stávajících veřejných komunikacích. Omezení dopravy bude minimalizováno, v místě stavby bude snížena rychlost na 30 km/h. Omezení bude řádně označeno přechodným dopravním značením, které bude navrženo v souladu s TP 66 - Zásady pro označování pracovních míst na pozemních komunikacích. Dopravní značení bude stanoveno příslušným silničním správním úřadem. F.2.8 Odpady vzniklé během výstavby Během výstavby kanalizace mohou vzniknout následující druhy odpadů: Beton, cihly, tašky a keramika Beton Cihly Směsi nebo oddělené frakce betonu, cihel, tašek a keramických výrobků neuvedených pod číslem Dřevo sklo a plasty Plasty Asfaltové směsi, dehet a výrobky z dehtu Asfaltové směsi neuvedené pod číslem Zemina (včetně vytěžené zeminy z kontaminovaných míst), kamení a vytěžená hlušina Zemina a kamení neuvedené pod číslem Odpady vzniklé během výstavby budou za poplatek uloženy na skládce odpadů nebo předány k likvidaci oprávněné osobě. F.2.9 Vliv stavby na životní prostředí Negativní vliv stavby na životní prostředí se projeví pouze dočasně při provádění stavby zvýšenou hlučností, prašností, omezením dopravních možností atp. Tyto vlivy musí zhotovitel minimalizovat optimální organizací stavby a dalšími účinnými opatřeními (technický stav strojového parku, čištění vozovek, úklid na staveništi atp.). 5

7 F.2.10 Péče o bezpečnost práce a technické zařízení Navržená kanalizace je z hlediska realizace i budoucího provozu v souladu s obecně platnými normami a předpisy. Při vlastním provádění stavby i následném provozu je nutné plně respektovat tyto normy a předpisy a seznámit s nimi všechny pracovníky. Pro jednotlivé práce musí být na stavbě schválené technologické postupy, vypracované v souladu s projektovým řešením stavby. F.2.11 Protipožární zabezpečení stavby Z hlediska požární ochrany nejsou na tuto stavbu kladeny žádné požadavky neboť materiál objektů i dopravované médium jsou nehořlavé. Při provádění stavby v zastavěném území musí být zachována možnost příjezdu vozidel požární ochrany ke všem objektům podél staveniště a přístup k požárním hydrantům veřejného vodovodu. F.2.12 Zemní práce Předpokládá se hloubení rýhy ve třídě těžitelnosti 3., tudíž nebudou použity speciální techniky hloubení a trhací práce. Při křížení potrubí s inženýrskými sítěmi budou dodrženy zásady prostorového uspořádání dané normou ČSN V těsné blízkosti podzemních inženýrských sítí budou výkopy prováděny ručně s maximální opatrností. Navržená kanalizace bude provedena v intravilánu obce, v rýze s kolmými stěnami. Rýhy budou od hloubky 1,2 m paženy příložným pažením. Výkopy rýh budou hloubeny do maximální hloubky 2,0 m. Zásyp v komunikaci bude proveden pouze dobře hutnitelným materiálem vhodným pro zásyp v komunikaci. Zásyp bude hutněn po vrstvách max. 200 mm, tak aby nebylo porušeno potrubí. Zásypy z nesoudržné zeminy je nutno hutnit na D pr = 95 % (Proctor standard), soudržné D pr = 92%. Zásyp a pláň v nezpevněné komunikaci je třeba hutnit na hodnotu modulu přetvárnosti E def,2 = 45 Mpa. V komunikaci bude štěrková vrstva s výplňovým kamenivem, zakalená tenkou vrstvou prosívky hutněná na modul přetvárnosti E def,2 = 100 Mpa. U zpětných zásypů rýhy bude dosaženo minimálně parametrů zhutnění blížících se parametrům rostlé zeminy. Zemina, která bude zpětně použita pro zásyp rýhy, bude uložena podél výkopu. Přebytečná zemina bude uložena na skládku nebo dle pokynu investora. F.2.13 Závěr Při provádění stavebních prací je nutno dodržovat veškeré související předpisy, vyhlášky a normy související s bezpečností práce a ochrany zdraví na pracovišti, aby nedošlo k poškození majetku nebo zdraví účastníků stavby. Při styku s podzemním vedením je investor povinen dodržovat podmínky uvedené ve vyjádření správce sítě. Před zahájením stavebních prací je investor ze zákona povinný dát ověřit a vytýčit veškerá podzemní vedení. Jejich zákres je pouze orientační. Odpovědný projektant: - autorizovaný inženýr 6
