Obsah. -1- A1_PZ-2.doc

Transkript

1

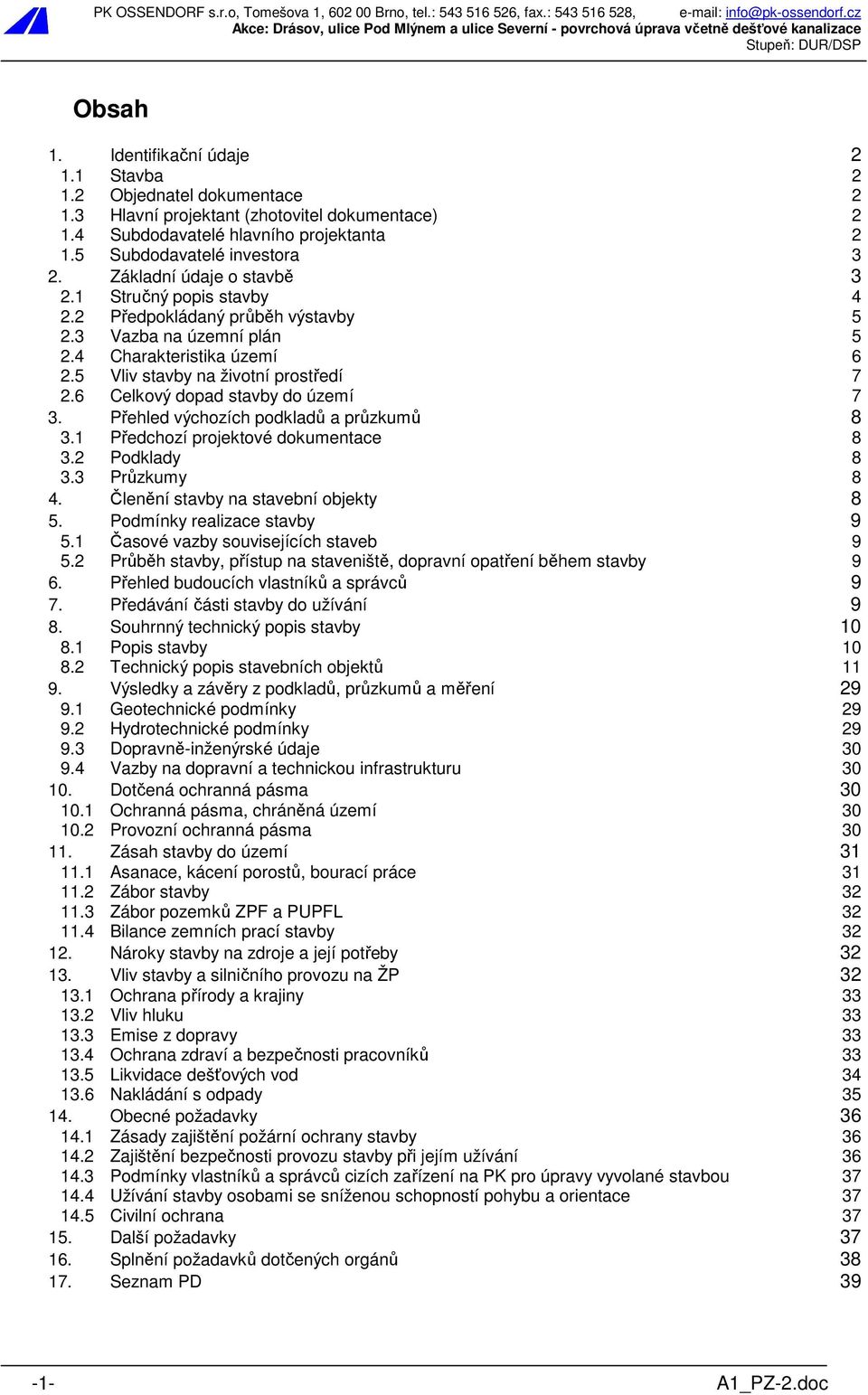

2 Obsah 1. Identifikační údaje Stavba Objednatel dokumentace Hlavní projektant (zhotovitel dokumentace) Subdodavatelé hlavního projektanta Subdodavatelé investora 3 2. Základní údaje o stavbě Stručný popis stavby Předpokládaný průběh výstavby Vazba na územní plán Charakteristika území Vliv stavby na životní prostředí Celkový dopad stavby do území 7 3. Přehled výchozích podkladů a průzkumů Předchozí projektové dokumentace Podklady Průzkumy 8 4. Členění stavby na stavební objekty 8 5. Podmínky realizace stavby Časové vazby souvisejících staveb Průběh stavby, přístup na staveniště, dopravní opatření během stavby 9 6. Přehled budoucích vlastníků a správců 9 7. Předávání části stavby do užívání 9 8. Souhrnný technický popis stavby Popis stavby Technický popis stavebních objektů Výsledky a závěry z podkladů, průzkumů a měření Geotechnické podmínky Hydrotechnické podmínky Dopravně-inženýrské údaje Vazby na dopravní a technickou infrastrukturu Dotčená ochranná pásma Ochranná pásma, chráněná území Provozní ochranná pásma Zásah stavby do území Asanace, kácení porostů, bourací práce Zábor stavby Zábor pozemků ZPF a PUPFL Bilance zemních prací stavby Nároky stavby na zdroje a její potřeby Vliv stavby a silničního provozu na ŽP Ochrana přírody a krajiny Vliv hluku Emise z dopravy Ochrana zdraví a bezpečnosti pracovníků Likvidace dešťových vod Nakládání s odpady Obecné požadavky Zásady zajištění požární ochrany stavby Zajištění bezpečnosti provozu stavby při jejím užívání Podmínky vlastníků a správců cizích zařízení na PK pro úpravy vyvolané stavbou Užívání stavby osobami se sníženou schopností pohybu a orientace Civilní ochrana Další požadavky Splnění požadavků dotčených orgánů Seznam PD A1_PZ-2.doc

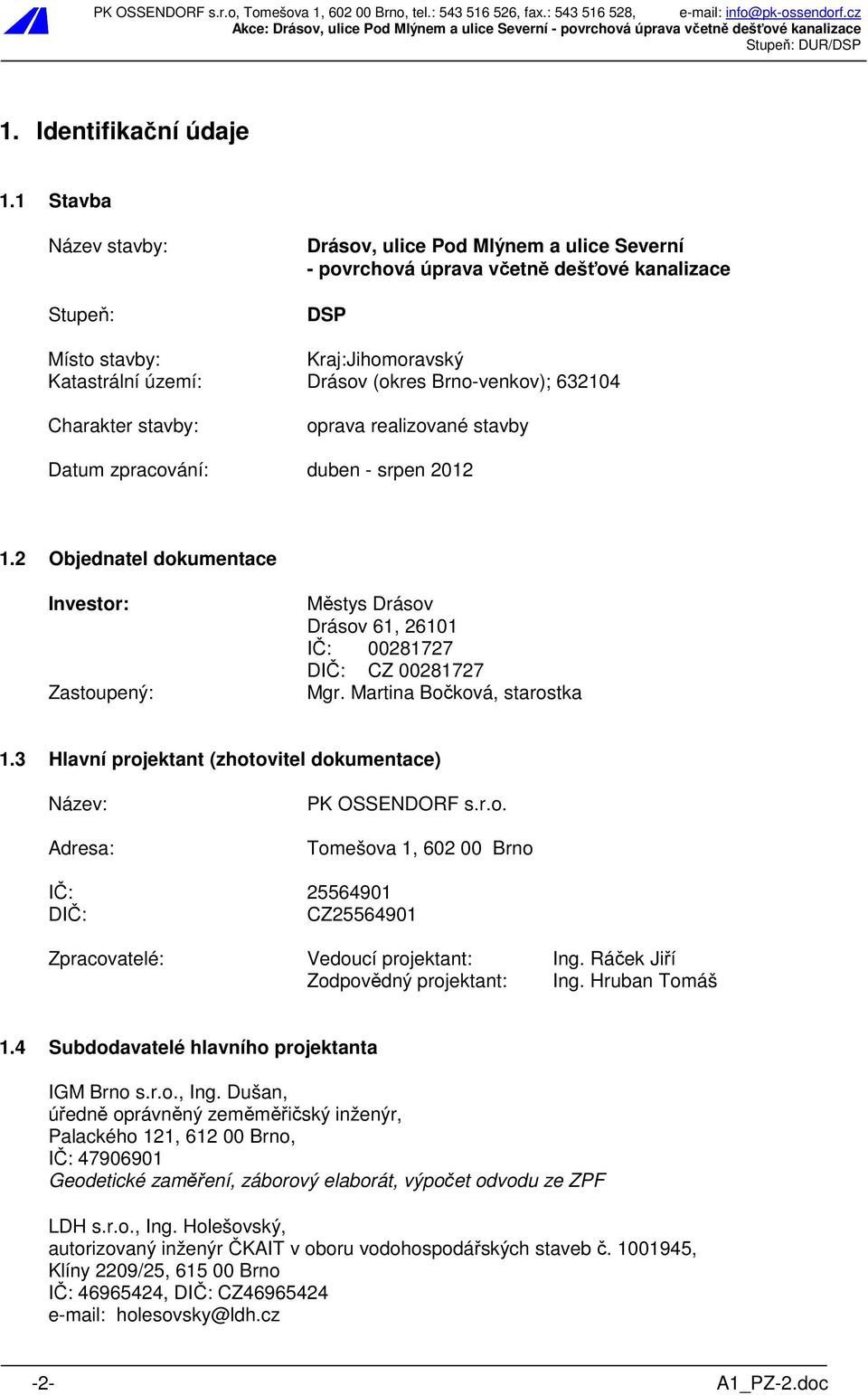

3 1. Identifikační údaje 1.1 Stavba Název stavby: Stupeň: Drásov, ulice Pod Mlýnem a ulice Severní - povrchová úprava včetně dešťové kanalizace DSP Místo stavby: Kraj:Jihomoravský Katastrální území: Drásov (okres Brno-venkov); Charakter stavby: oprava realizované stavby Datum zpracování: duben - srpen Objednatel dokumentace Investor: Zastoupený: Městys Drásov Drásov 61, IČ: DIČ: CZ Mgr. Martina Bočková, starostka 1.3 Hlavní projektant (zhotovitel dokumentace) Název: Adresa: PK OSSENDORF s.r.o. Tomešova 1, Brno IČ: DIČ: CZ Zpracovatelé: Vedoucí projektant: Ing. Ráček Jiří Zodpovědný projektant: Ing. Hruban Tomáš 1.4 Subdodavatelé hlavního projektanta IGM Brno s.r.o., Ing. Dušan, úředně oprávněný zeměměřičský inženýr, Palackého 121, Brno, IČ: Geodetické zaměření, záborový elaborát, výpočet odvodu ze ZPF LDH s.r.o., Ing. Holešovský, autorizovaný inženýr ČKAIT v oboru vodohospodářských staveb č , Klíny 2209/25, Brno IČ: , DIČ: CZ holesovsky@ldh.cz -2- A1_PZ-2.doc

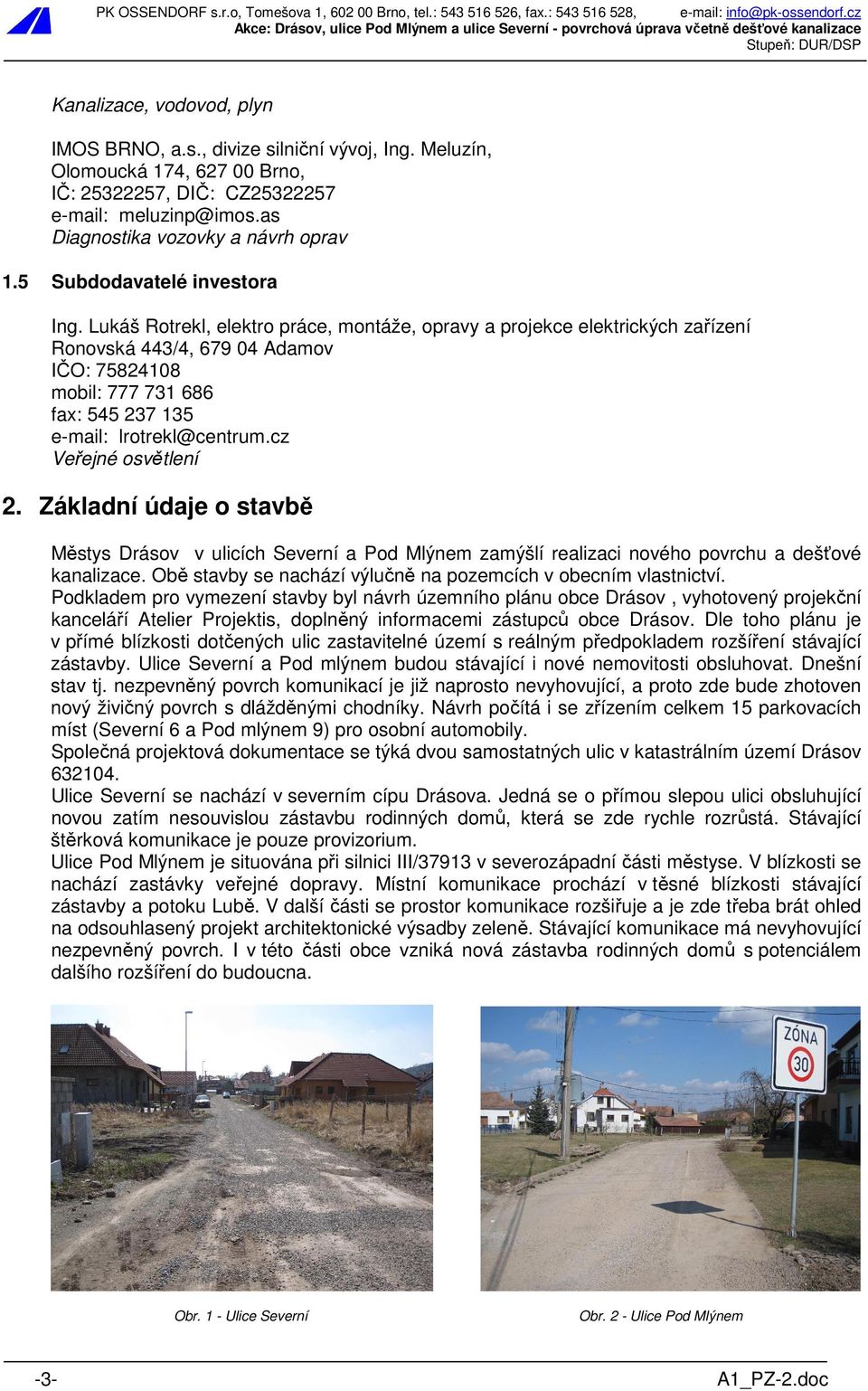

4 PK OSSENDORF s.r.o, Tomešova 1, Brno, tel.: , fax.: , Kanalizace, vodovod, plyn IMOS BRNO, a.s., divize silniční vývoj, Ing. Meluzín, Olomoucká 174, Brno, IČ: , DIČ: CZ Diagnostika vozovky a návrh oprav 1.5 Subdodavatelé investora Ing. Lukáš Rotrekl, elektro práce, montáže, opravy a projekce elektrických zařízení Ronovská 443/4, Adamov IČO: mobil: fax: lrotrekl@centrum.cz Veřejné osvětlení 2. Základní údaje o stavbě Městys Drásov v ulicích Severní a Pod Mlýnem zamýšlí realizaci nového povrchu a dešťové kanalizace. Obě stavby se nachází výlučně na pozemcích v obecním vlastnictví. Podkladem pro vymezení stavby byl návrh územního plánu obce Drásov, vyhotovený projekční kanceláří Atelier Projektis, doplněný informacemi zástupců obce Drásov. Dle toho plánu je v přímé blízkosti dotčených ulic zastavitelné území s reálným předpokladem rozšíření stávající zástavby. Ulice Severní a Pod mlýnem budou stávající i nové nemovitosti obsluhovat. Dnešní stav tj. nezpevněný povrch komunikací je již naprosto nevyhovující, a proto zde bude zhotoven nový živičný povrch s dlážděnými chodníky. Návrh počítá i se zřízením celkem 15 parkovacích míst (Severní 6 a Pod mlýnem 9) pro osobní automobily. Společná projektová dokumentace se týká dvou samostatných ulic v katastrálním území Drásov Ulice Severní se nachází v severním cípu Drásova. Jedná se o přímou slepou ulici obsluhující novou zatím nesouvislou zástavbu rodinných domů, která se zde rychle rozrůstá. Stávající štěrková komunikace je pouze provizorium. Ulice Pod Mlýnem je situována při silnici III/37913 v severozápadní části městyse. V blízkosti se nachází zastávky veřejné dopravy. Místní komunikace prochází v těsné blízkosti stávající zástavby a potoku Lubě. V další části se prostor komunikace rozšiřuje a je zde třeba brát ohled na odsouhlasený projekt architektonické výsadby zeleně. Stávající komunikace má nevyhovující nezpevněný povrch. I v této části obce vzniká nová zástavba rodinných domů s potenciálem dalšího rozšíření do budoucna. Obr. 1 - Ulice Severní -3- Obr. 2 - Ulice Pod Mlýnem A1_PZ-2.doc

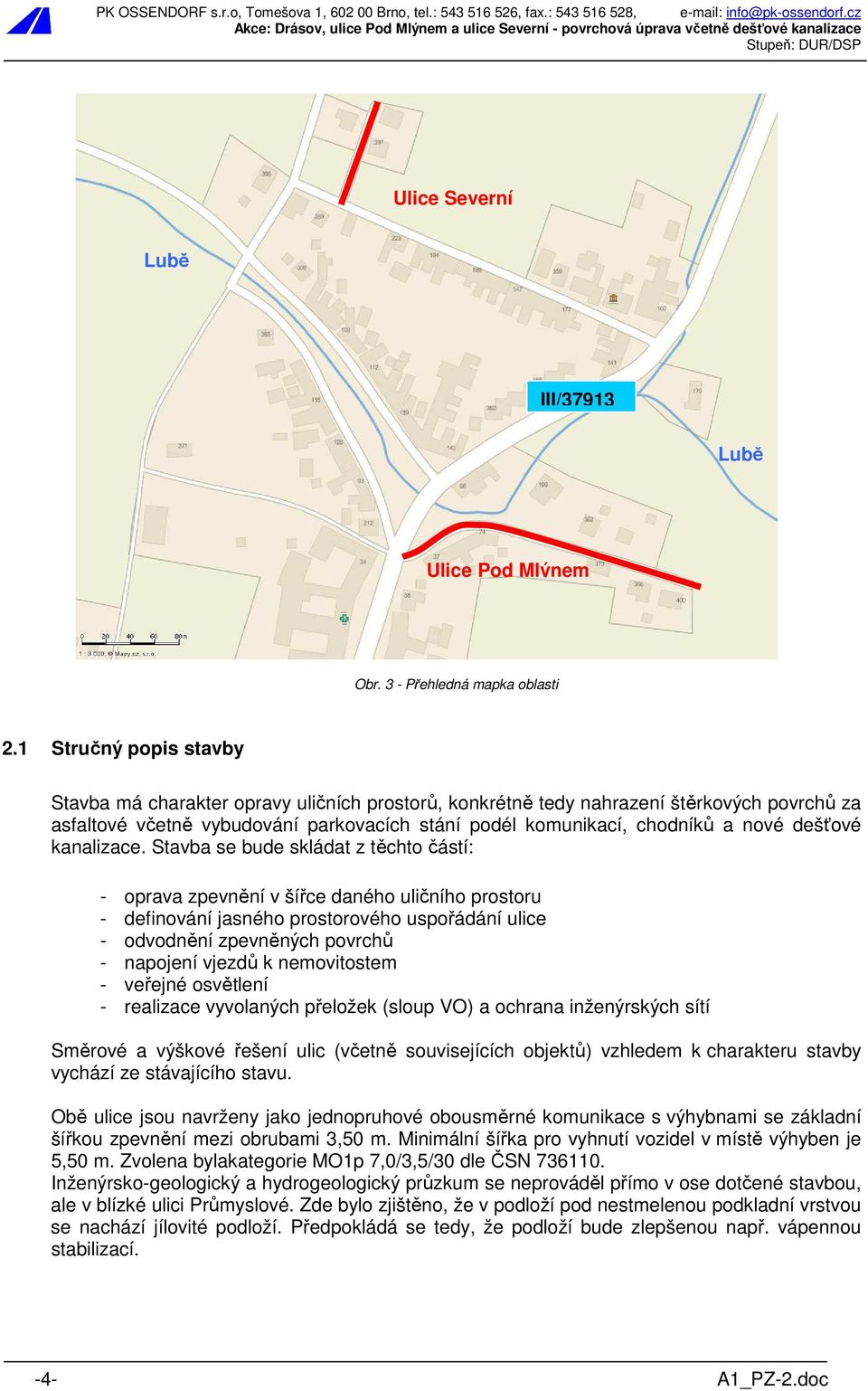

5 Ulice Severní Lubě III/37913 Lubě Ulice Pod Mlýnem Obr. 3 - Přehledná mapka oblasti 2.1 Stručný popis stavby Stavba má charakter opravy uličních prostorů, konkrétně tedy nahrazení štěrkových povrchů za asfaltové včetně vybudování parkovacích stání podél komunikací, chodníků a nové dešťové kanalizace. Stavba se bude skládat z těchto částí: - oprava zpevnění v šířce daného uličního prostoru - definování jasného prostorového uspořádání ulice - odvodnění zpevněných povrchů - napojení vjezdů k nemovitostem - veřejné osvětlení - realizace vyvolaných přeložek (sloup VO) a ochrana inženýrských sítí Směrové a výškové řešení ulic (včetně souvisejících objektů) vzhledem k charakteru stavby vychází ze stávajícího stavu. Obě ulice jsou navrženy jako jednopruhové obousměrné komunikace s výhybnami se základní šířkou zpevnění mezi obrubami 3,50 m. Minimální šířka pro vyhnutí vozidel v místě výhyben je 5,50 m. Zvolena bylakategorie MO1p 7,0/3,5/30 dle ČSN Inženýrsko-geologický a hydrogeologický průzkum se neprováděl přímo v ose dotčené stavbou, ale v blízké ulici Průmyslové. Zde bylo zjištěno, že v podloží pod nestmelenou podkladní vrstvou se nachází jílovité podloží. Předpokládá se tedy, že podloží bude zlepšenou např. vápennou stabilizací. -4- A1_PZ-2.doc

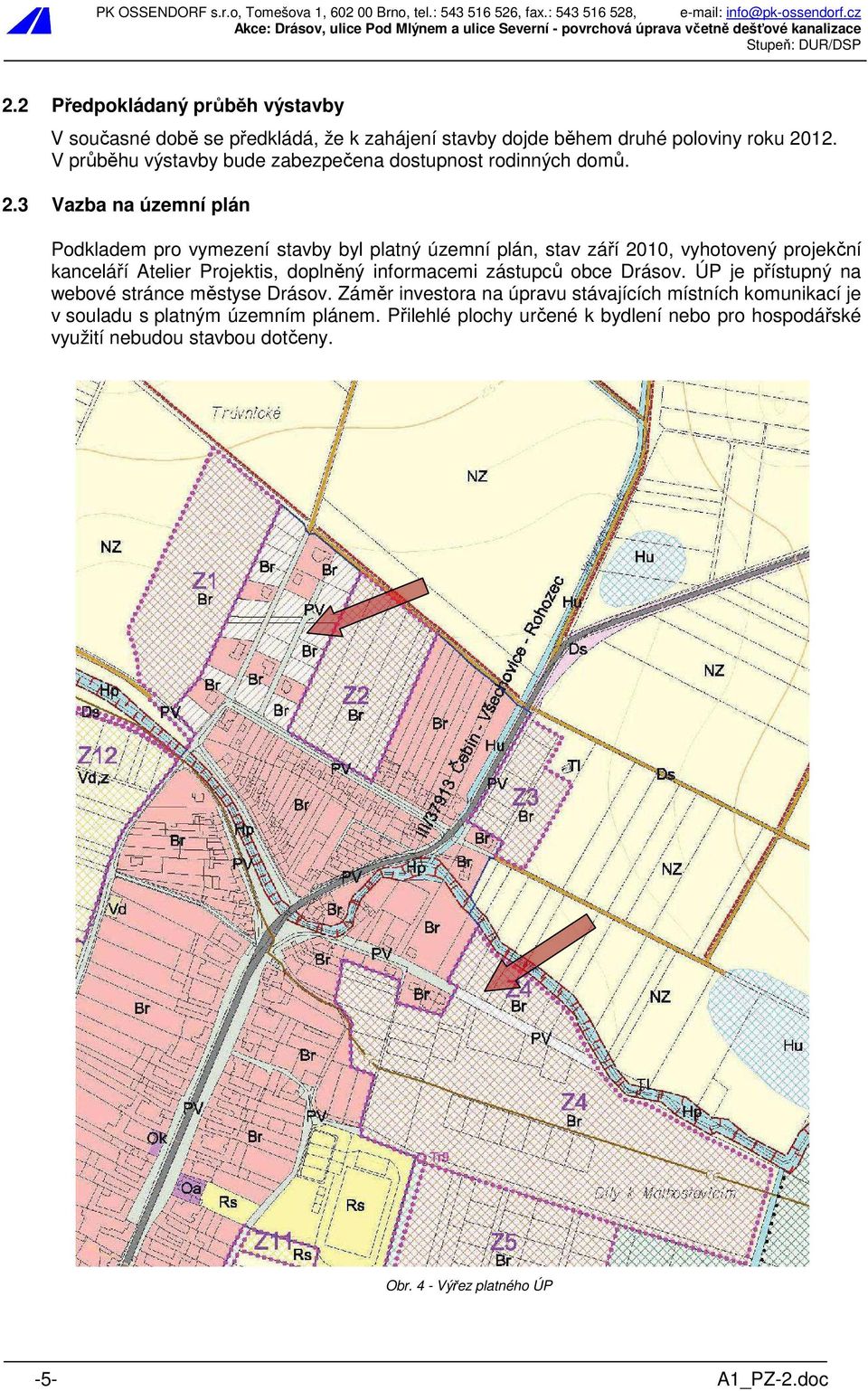

6 2.2 Předpokládaný průběh výstavby V současné době se předkládá, že k zahájení stavby dojde během druhé poloviny roku V průběhu výstavby bude zabezpečena dostupnost rodinných domů. 2.3 Vazba na územní plán Podkladem pro vymezení stavby byl platný územní plán, stav září 2010, vyhotovený projekční kanceláří Atelier Projektis, doplněný informacemi zástupců obce Drásov. ÚP je přístupný na webové stránce městyse Drásov. Záměr investora na úpravu stávajících místních komunikací je v souladu s platným územním plánem. Přilehlé plochy určené k bydlení nebo pro hospodářské využití nebudou stavbou dotčeny. Obr. 4 - Výřez platného ÚP -5- A1_PZ-2.doc

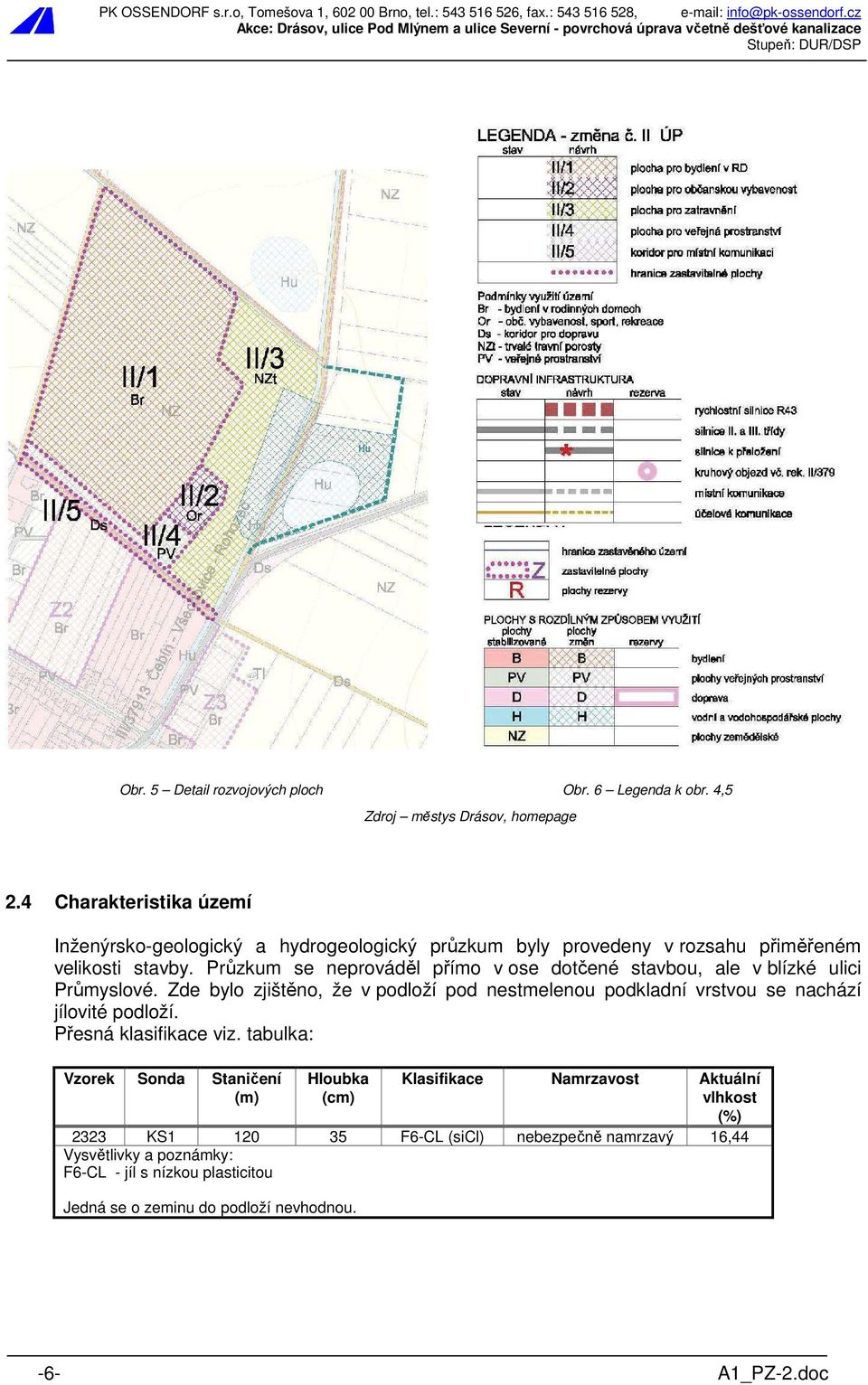

7 Obr. 5 Detail rozvojových ploch Obr. 6 Legenda k obr. 4,5 Zdroj městys Drásov, homepage 2.4 Charakteristika území Inženýrsko-geologický a hydrogeologický průzkum byly provedeny v rozsahu přiměřeném velikosti stavby. Průzkum se neprováděl přímo v ose dotčené stavbou, ale v blízké ulici Průmyslové. Zde bylo zjištěno, že v podloží pod nestmelenou podkladní vrstvou se nachází jílovité podloží. Přesná klasifikace viz. tabulka: Vzorek Sonda Staničení (m) Hloubka (cm) Klasifikace Namrzavost Aktuální vlhkost (%) 2323 KS F6-CL (sicl) nebezpečně namrzavý 16,44 Vysvětlivky a poznámky: F6-CL - jíl s nízkou plasticitou Jedná se o zeminu do podloží nevhodnou. -6- A1_PZ-2.doc

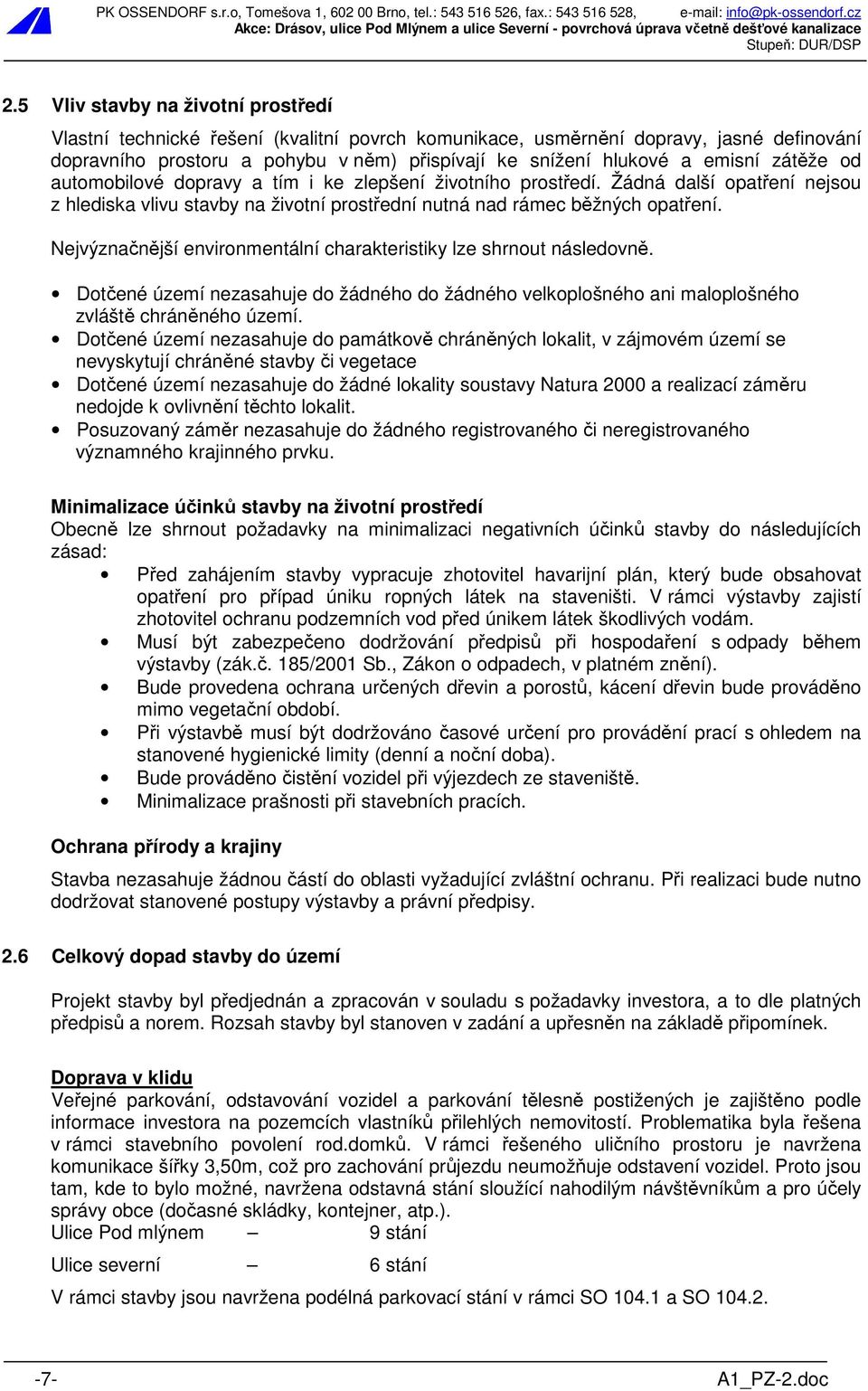

8 2.5 Vliv stavby na životní prostředí Vlastní technické řešení (kvalitní povrch komunikace, usměrnění dopravy, jasné definování dopravního prostoru a pohybu v něm) přispívají ke snížení hlukové a emisní zátěže od automobilové dopravy a tím i ke zlepšení životního prostředí. Žádná další opatření nejsou z hlediska vlivu stavby na životní prostřední nutná nad rámec běžných opatření. Nejvýznačnější environmentální charakteristiky lze shrnout následovně. Dotčené území nezasahuje do žádného do žádného velkoplošného ani maloplošného zvláště chráněného území. Dotčené území nezasahuje do památkově chráněných lokalit, v zájmovém území se nevyskytují chráněné stavby či vegetace Dotčené území nezasahuje do žádné lokality soustavy Natura 2000 a realizací záměru nedojde k ovlivnění těchto lokalit. Posuzovaný záměr nezasahuje do žádného registrovaného či neregistrovaného významného krajinného prvku. Minimalizace účinků stavby na životní prostředí Obecně lze shrnout požadavky na minimalizaci negativních účinků stavby do následujících zásad: Před zahájením stavby vypracuje zhotovitel havarijní plán, který bude obsahovat opatření pro případ úniku ropných látek na staveništi. V rámci výstavby zajistí zhotovitel ochranu podzemních vod před únikem látek škodlivých vodám. Musí být zabezpečeno dodržování předpisů při hospodaření s odpady během výstavby (zák.č. 185/2001 Sb., Zákon o odpadech, v platném znění). Bude provedena ochrana určených dřevin a porostů, kácení dřevin bude prováděno mimo vegetační období. Při výstavbě musí být dodržováno časové určení pro provádění prací s ohledem na stanovené hygienické limity (denní a noční doba). Bude prováděno čistění vozidel při výjezdech ze staveniště. Minimalizace prašnosti při stavebních pracích. Ochrana přírody a krajiny Stavba nezasahuje žádnou částí do oblasti vyžadující zvláštní ochranu. Při realizaci bude nutno dodržovat stanovené postupy výstavby a právní předpisy. 2.6 Celkový dopad stavby do území Projekt stavby byl předjednán a zpracován v souladu s požadavky investora, a to dle platných předpisů a norem. Rozsah stavby byl stanoven v zadání a upřesněn na základě připomínek. Doprava v klidu Veřejné parkování, odstavování vozidel a parkování tělesně postižených je zajištěno podle informace investora na pozemcích vlastníků přilehlých nemovitostí. Problematika byla řešena v rámci stavebního povolení rod.domků. V rámci řešeného uličního prostoru je navržena komunikace šířky 3,50m, což pro zachování průjezdu neumožňuje odstavení vozidel. Proto jsou tam, kde to bylo možné, navržena odstavná stání sloužící nahodilým návštěvníkům a pro účely správy obce (dočasné skládky, kontejner, atp.). Ulice Pod mlýnem 9 stání Ulice severní 6 stání V rámci stavby jsou navržena podélná parkovací stání v rámci SO a SO A1_PZ-2.doc

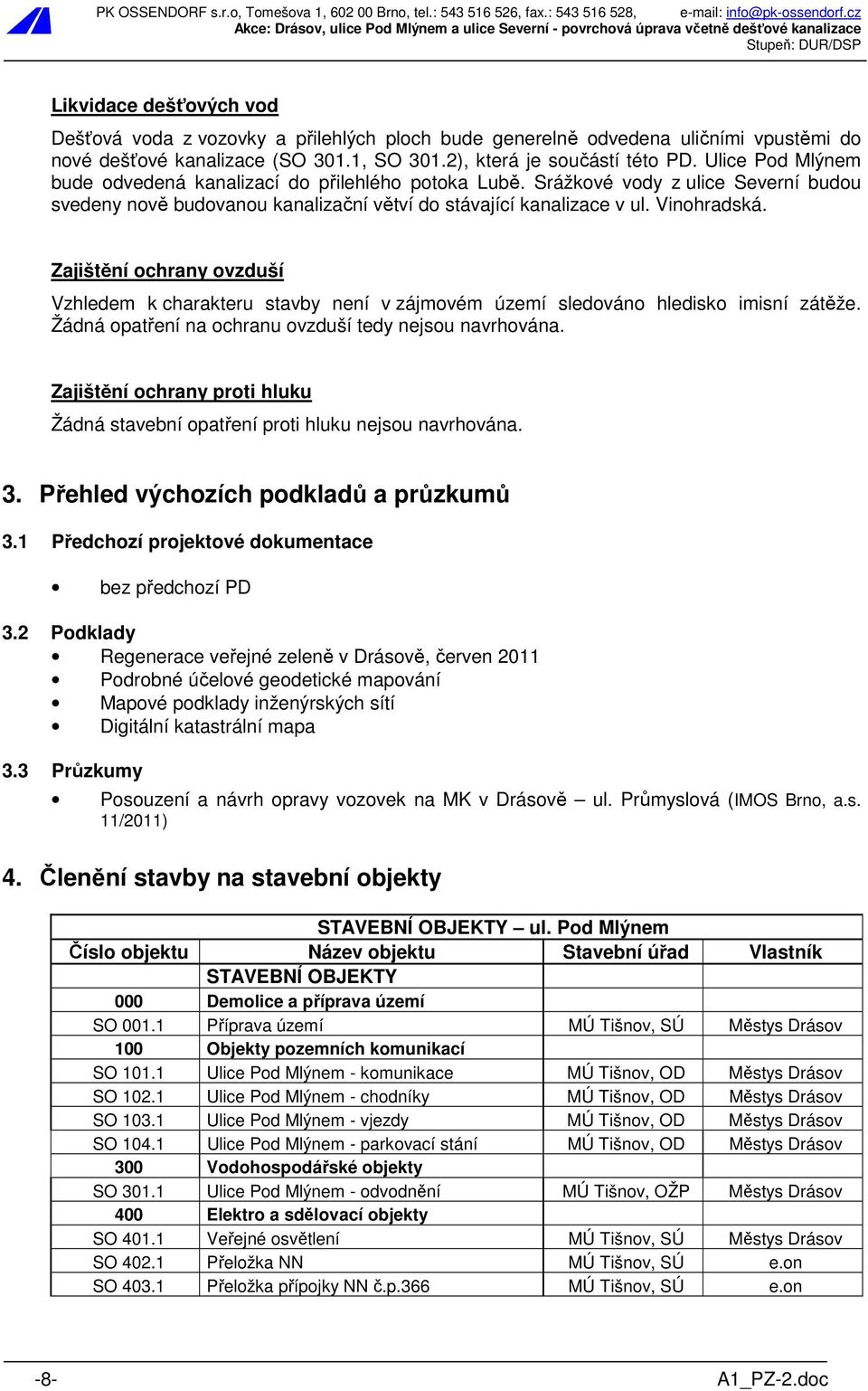

9 Likvidace dešťových vod Dešťová voda z vozovky a přilehlých ploch bude generelně odvedena uličními vpustěmi do nové dešťové kanalizace (SO 301.1, SO 301.2), která je součástí této PD. Ulice Pod Mlýnem bude odvedená kanalizací do přilehlého potoka Lubě. Srážkové vody z ulice Severní budou svedeny nově budovanou kanalizační větví do stávající kanalizace v ul. Vinohradská. Zajištění ochrany ovzduší Vzhledem k charakteru stavby není v zájmovém území sledováno hledisko imisní zátěže. Žádná opatření na ochranu ovzduší tedy nejsou navrhována. Zajištění ochrany proti hluku Žádná stavební opatření proti hluku nejsou navrhována. 3. Přehled výchozích podkladů a průzkumů 3.1 Předchozí projektové dokumentace bez předchozí PD 3.2 Podklady Regenerace veřejné zeleně v Drásově, červen 2011 Podrobné účelové geodetické mapování Mapové podklady inženýrských sítí Digitální katastrální mapa 3.3 Průzkumy Posouzení a návrh opravy vozovek na MK v Drásově ul. Průmyslová (IMOS Brno, a.s. 11/2011) 4. Členění stavby na stavební objekty STAVEBNÍ OBJEKTY ul. Pod Mlýnem Číslo objektu Název objektu Stavební úřad Vlastník STAVEBNÍ OBJEKTY 000 Demolice a příprava území SO Příprava území MÚ Tišnov, SÚ Městys Drásov 100 Objekty pozemních komunikací SO Ulice Pod Mlýnem - komunikace MÚ Tišnov, OD Městys Drásov SO Ulice Pod Mlýnem - chodníky MÚ Tišnov, OD Městys Drásov SO Ulice Pod Mlýnem - vjezdy MÚ Tišnov, OD Městys Drásov SO Ulice Pod Mlýnem - parkovací stání MÚ Tišnov, OD Městys Drásov 300 Vodohospodářské objekty SO Ulice Pod Mlýnem - odvodnění MÚ Tišnov, OŽP Městys Drásov 400 Elektro a sdělovací objekty SO Veřejné osvětlení MÚ Tišnov, SÚ Městys Drásov SO Přeložka NN MÚ Tišnov, SÚ e.on SO Přeložka přípojky NN č.p.366 MÚ Tišnov, SÚ e.on -8- A1_PZ-2.doc

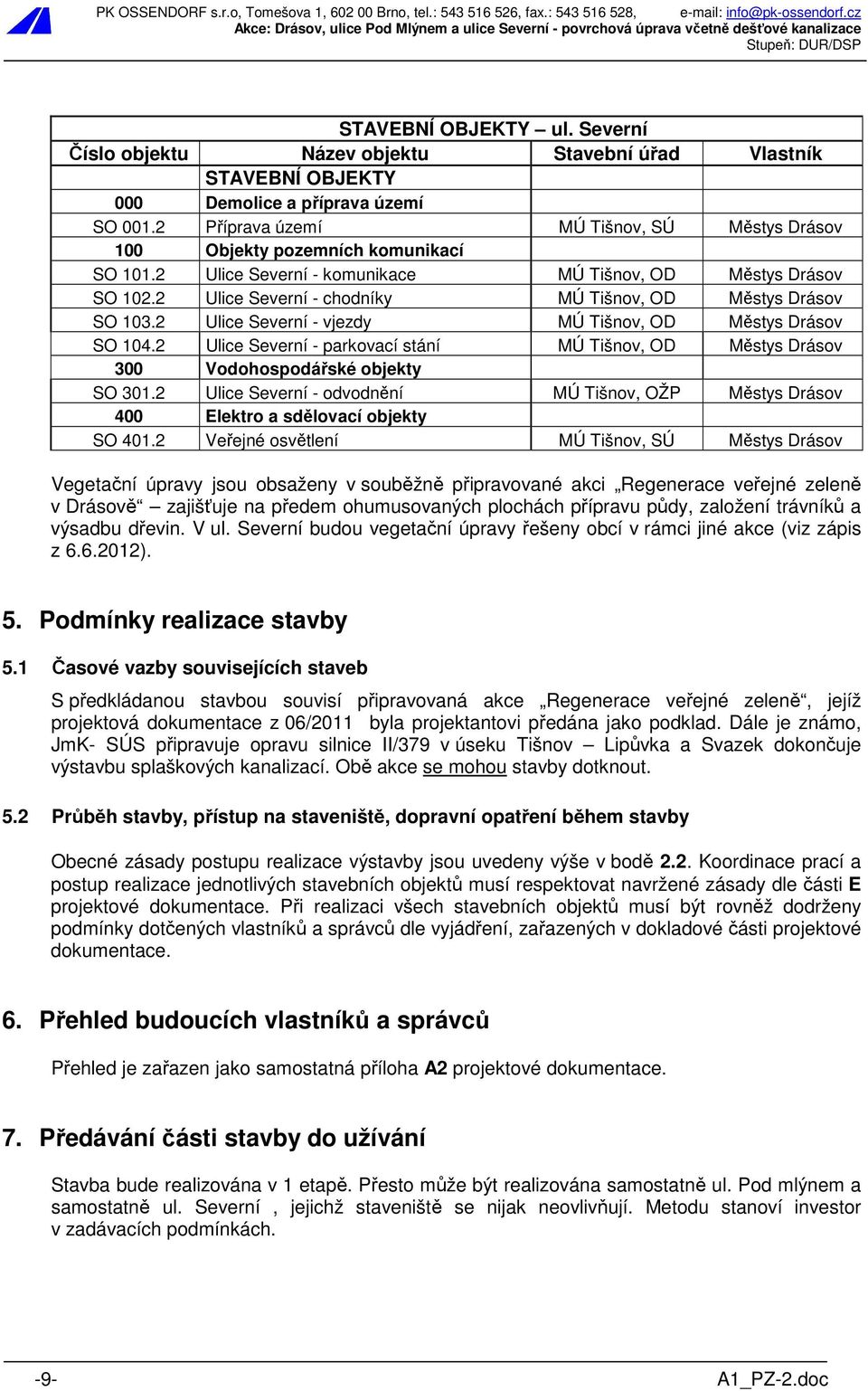

10 STAVEBNÍ OBJEKTY ul. Severní Číslo objektu Název objektu Stavební úřad Vlastník STAVEBNÍ OBJEKTY 000 Demolice a příprava území SO Příprava území MÚ Tišnov, SÚ Městys Drásov 100 Objekty pozemních komunikací SO Ulice Severní - komunikace MÚ Tišnov, OD Městys Drásov SO Ulice Severní - chodníky MÚ Tišnov, OD Městys Drásov SO Ulice Severní - vjezdy MÚ Tišnov, OD Městys Drásov SO Ulice Severní - parkovací stání MÚ Tišnov, OD Městys Drásov 300 Vodohospodářské objekty SO Ulice Severní - odvodnění MÚ Tišnov, OŽP Městys Drásov 400 Elektro a sdělovací objekty SO Veřejné osvětlení MÚ Tišnov, SÚ Městys Drásov Vegetační úpravy jsou obsaženy v souběžně připravované akci Regenerace veřejné zeleně v Drásově zajišťuje na předem ohumusovaných plochách přípravu půdy, založení trávníků a výsadbu dřevin. V ul. Severní budou vegetační úpravy řešeny obcí v rámci jiné akce (viz zápis z ). 5. Podmínky realizace stavby 5.1 Časové vazby souvisejících staveb S předkládanou stavbou souvisí připravovaná akce Regenerace veřejné zeleně, jejíž projektová dokumentace z 06/2011 byla projektantovi předána jako podklad. Dále je známo, JmK- SÚS připravuje opravu silnice II/379 v úseku Tišnov Lipůvka a Svazek dokončuje výstavbu splaškových kanalizací. Obě akce se mohou stavby dotknout. 5.2 Průběh stavby, přístup na staveniště, dopravní opatření během stavby Obecné zásady postupu realizace výstavby jsou uvedeny výše v bodě 2.2. Koordinace prací a postup realizace jednotlivých stavebních objektů musí respektovat navržené zásady dle části E projektové dokumentace. Při realizaci všech stavebních objektů musí být rovněž dodrženy podmínky dotčených vlastníků a správců dle vyjádření, zařazených v dokladové části projektové dokumentace. 6. Přehled budoucích vlastníků a správců Přehled je zařazen jako samostatná příloha A2 projektové dokumentace. 7. Předávání části stavby do užívání Stavba bude realizována v 1 etapě. Přesto může být realizována samostatně ul. Pod mlýnem a samostatně ul. Severní, jejichž staveniště se nijak neovlivňují. Metodu stanoví investor v zadávacích podmínkách. -9- A1_PZ-2.doc

11 8. Souhrnný technický popis stavby 8.1 Popis stavby Návrh stavby je v souladu s platným územním plánem obce. Respektuje urbanistickou koncepci dle vypracovaného ÚP, která předpovídá možnost nové výstavby v blízkosti dotčených ulic. Projekt bere v úvahu stávající zástavbu a sjezdy na nemovitosti. V prostoru ulice Pod Mlýnem je silnice navrhnuta v souladu s akcí Regenerace veřejné zeleně v Drásově. Vzhledem ke klidnému charakteru městyse Drásov se projektant snaží o zklidňovací prvky na komunikaci, které umožní zajistit větší bezpečnost chodců. Na ploše přiléhající k sil. III/37913 na Všechovice je připravována rozsáhlá výstavba rodinných domů vše je dnes ve stadiu urbanistických studií. Tato lokalita nebude podle informace z obce dopravně propojena do ul. Vinohradské ani do ul. Severní, nýbrž bude přímo připojena na sil. III/ Stavba má charakter opravy uličních prostorů, konkrétně tedy nahrazení štěrkových povrchů za asfaltové v celé konstrukci včetně vybudování parkovacích stání podél komunikací a nové dešťové kanalizace. Ulice Pod Mlýnem je dle dopravního významu zařazena jako místní komunikace obslužná, podle charakteru provozu jako silnice s neomezeným přístupem, kategorie MO1p 7,0/3,5/30 (3,5m mezi obrubami). Prostorové vedení trasy vychází z parametrů návrhové rychlosti v = 30km/h, určené kategorie a poměrně stísněných poměrů při stávající zástavbě a potoku Lubě. Nová trasa je navržena jako optimalizace stávajícího směrového vedení komunikace, umožňující napojení se na silnici III/37913 za lepších rozhledových poměrů a zároveň umožnit připojení stávajících účelových komunikací, vjezdů a sjezdů k nemovitostem. Na komunikaci se na třech strategicky zvolených místech dle rozhledových poměrů řidiče umístí výhybny, kde se šířka jízdního pásu mezi obrubami rozšíří ze 3,5m na 5,5m. Jak je patrné z přiloženého výkresu koordinační situace, je směrové řešení ovlivněno polohou současné stavební čáry, polohou inženýrských sítí, umístěním autobusových zastávek linkových autobusů a požadavkem na vysazení stromů dle projektu Regenerace veřejné zeleně v Drásově (návrh Ing. Schneiderová, 06/2011). V prostoru u lávky přes potok Lubě je limitujícím faktorem především úzký prostor mezi stávajícím domem č. p. 74 na parcele 245 a svahem bermy potoka, přičemž oba objekty musí být zachovány. Stávající tvarově nevyhovující křižovatka sil.iii/37913 a ulice Pod Mlýnem, která díky nevhodnému úhlu křížení neumožňuje dostatečné rozhledové poměry a dostatek prostoru pro vyhnutí vjíždějícího a vyjíždějícího vozidla z ulice Pod Mlýnem bude přestavěna. Z důvodu investorem požadovaného zachování polohy zastávek veřejné autobusové dopravy nebylo možno posunout osu křižovatky směrem k mostu i když by se jednalo o kvalitativně lepší řešení. Vedení nivelety převážně kopíruje niveletu stávající. Nový návrh nivelety je podmíněn zachováním krytí stávajících inženýrských sítí, zachováním výškových vazeb na účelové komunikace a vjezdy k nemovitostem a upravené s přihlédnutím na zajištění odvodnění komunikací a ploch. Konstrukce vozovek jsou navrženy dle TP 170 Navrhování vozovek pozemních komunikací na základě katalogových listů. Na požadavek investora je navržena vozovka třídy dopravního zatížení IV jako netuhá s živičným povrchem v celkové tlouštce 450 mm. Přiléhající plochy odstavných stání a výhyben jsou dlážděné pojízdnou zámkovou dlažbou v celkové tllouštce rovněž 450 mm. Konstrukce vozovek je uzavřena betonovým obrubníkem, v místech vjezdů sníženým. Dotčené plochy za obrubami budou ohumusovány v tl. 10 cm. V rámci SO bude zřízeno celkem 9 parkovacích stání včetně parkování pro OSSPO A1_PZ-2.doc

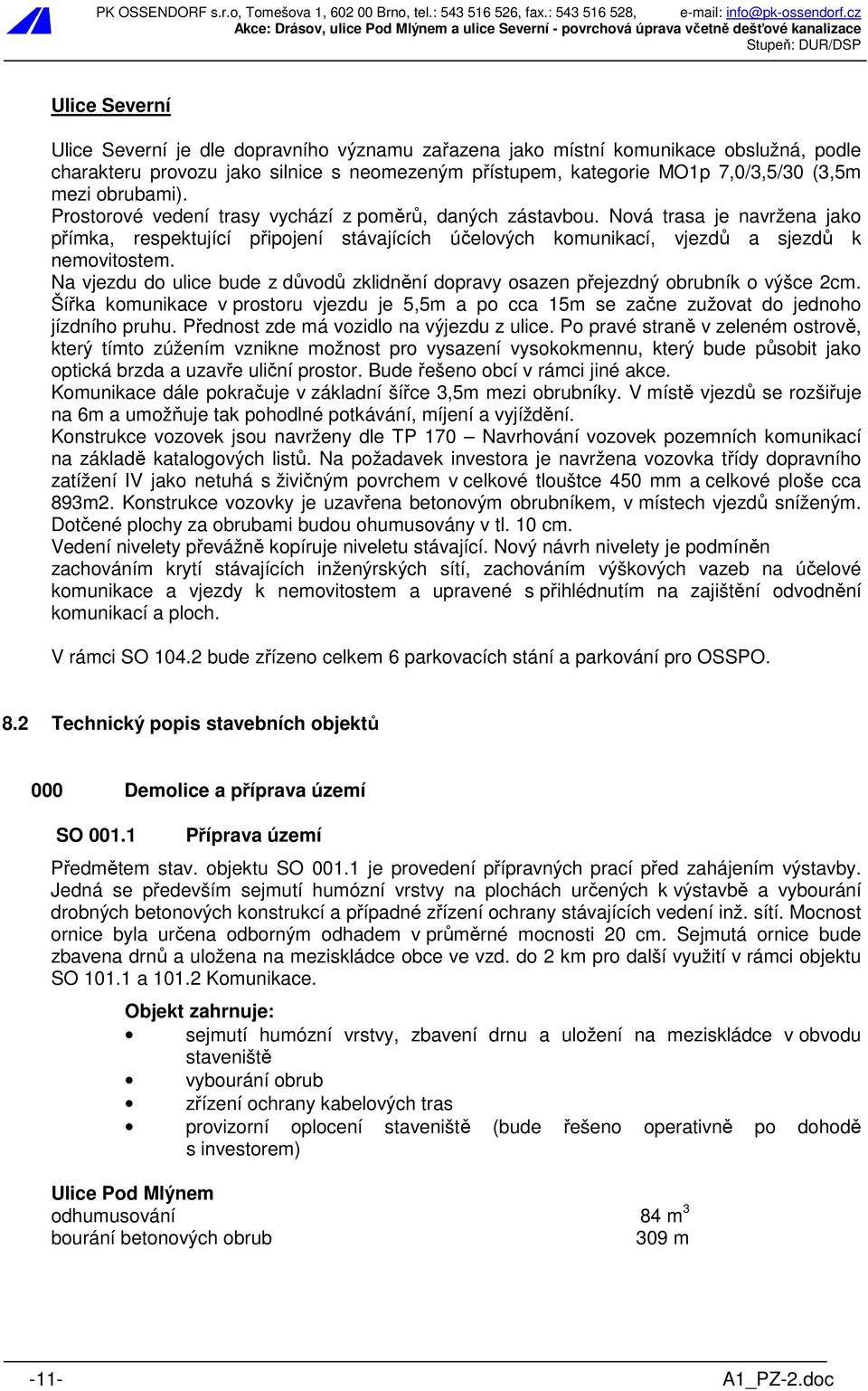

12 Ulice Severní Ulice Severní je dle dopravního významu zařazena jako místní komunikace obslužná, podle charakteru provozu jako silnice s neomezeným přístupem, kategorie MO1p 7,0/3,5/30 (3,5m mezi obrubami). Prostorové vedení trasy vychází z poměrů, daných zástavbou. Nová trasa je navržena jako přímka, respektující připojení stávajících účelových komunikací, vjezdů a sjezdů k nemovitostem. Na vjezdu do ulice bude z důvodů zklidnění dopravy osazen přejezdný obrubník o výšce 2cm. Šířka komunikace v prostoru vjezdu je 5,5m a po cca 15m se začne zužovat do jednoho jízdního pruhu. Přednost zde má vozidlo na výjezdu z ulice. Po pravé straně v zeleném ostrově, který tímto zúžením vznikne možnost pro vysazení vysokokmennu, který bude působit jako optická brzda a uzavře uliční prostor. Bude řešeno obcí v rámci jiné akce. Komunikace dále pokračuje v základní šířce 3,5m mezi obrubníky. V místě vjezdů se rozšiřuje na 6m a umožňuje tak pohodlné potkávání, míjení a vyjíždění. Konstrukce vozovek jsou navrženy dle TP 170 Navrhování vozovek pozemních komunikací na základě katalogových listů. Na požadavek investora je navržena vozovka třídy dopravního zatížení IV jako netuhá s živičným povrchem v celkové tlouštce 450 mm a celkové ploše cca 893m2. Konstrukce vozovky je uzavřena betonovým obrubníkem, v místech vjezdů sníženým. Dotčené plochy za obrubami budou ohumusovány v tl. 10 cm. Vedení nivelety převážně kopíruje niveletu stávající. Nový návrh nivelety je podmíněn zachováním krytí stávajících inženýrských sítí, zachováním výškových vazeb na účelové komunikace a vjezdy k nemovitostem a upravené s přihlédnutím na zajištění odvodnění komunikací a ploch. V rámci SO bude zřízeno celkem 6 parkovacích stání a parkování pro OSSPO. 8.2 Technický popis stavebních objektů 000 Demolice a příprava území SO Příprava území Předmětem stav. objektu SO je provedení přípravných prací před zahájením výstavby. Jedná se především sejmutí humózní vrstvy na plochách určených k výstavbě a vybourání drobných betonových konstrukcí a případné zřízení ochrany stávajících vedení inž. sítí. Mocnost ornice byla určena odborným odhadem v průměrné mocnosti 20 cm. Sejmutá ornice bude zbavena drnů a uložena na meziskládce obce ve vzd. do 2 km pro další využití v rámci objektu SO a Komunikace. Objekt zahrnuje: sejmutí humózní vrstvy, zbavení drnu a uložení na meziskládce v obvodu staveniště vybourání obrub zřízení ochrany kabelových tras provizorní oplocení staveniště (bude řešeno operativně po dohodě s investorem) Ulice Pod Mlýnem odhumusování 84 m 3 bourání betonových obrub 309 m -11- A1_PZ-2.doc

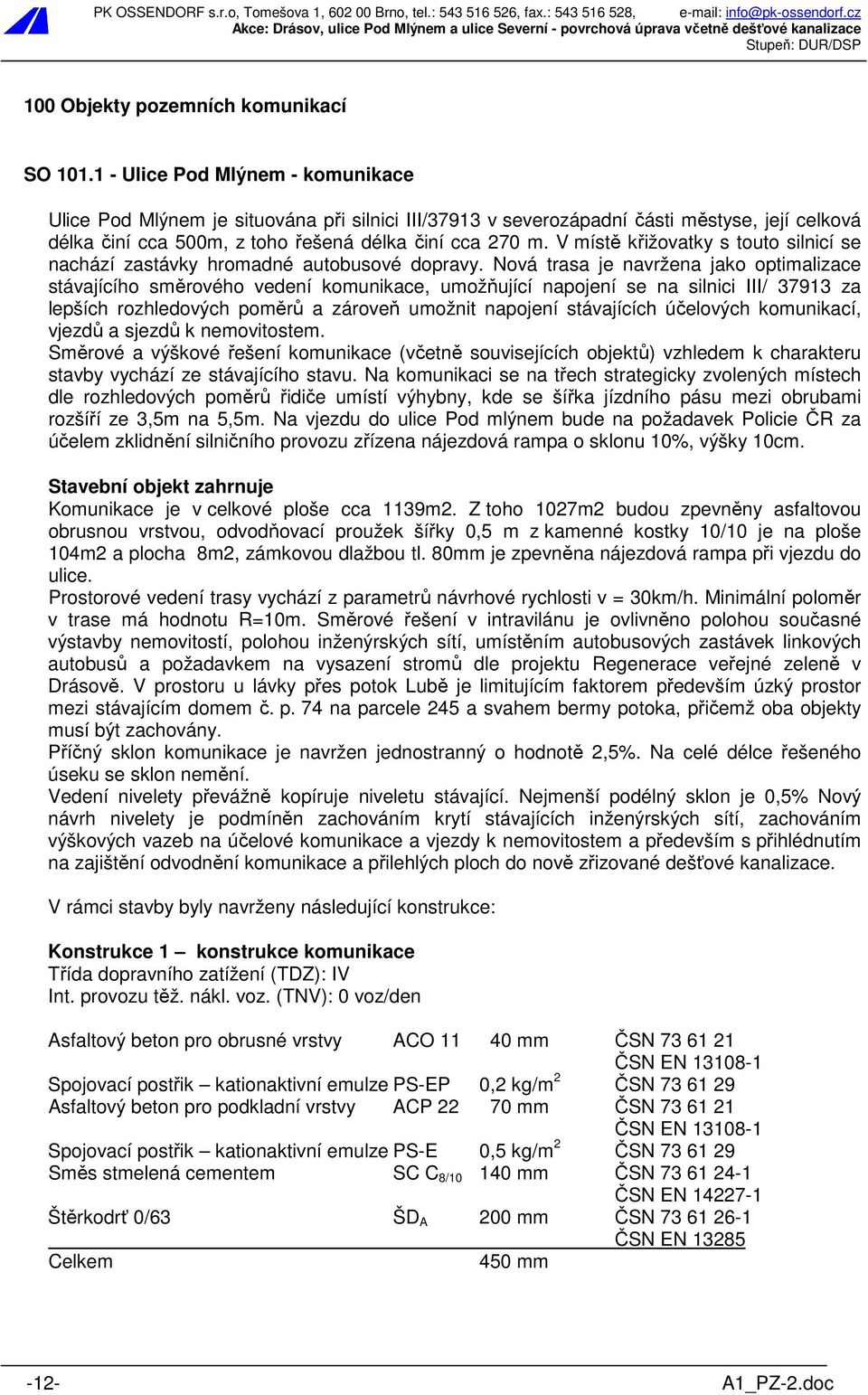

13 100 Objekty pozemních komunikací SO Ulice Pod Mlýnem - komunikace Ulice Pod Mlýnem je situována při silnici III/37913 v severozápadní části městyse, její celková délka činí cca 500m, z toho řešená délka činí cca 270 m. V místě křižovatky s touto silnicí se nachází zastávky hromadné autobusové dopravy. Nová trasa je navržena jako optimalizace stávajícího směrového vedení komunikace, umožňující napojení se na silnici III/ za lepších rozhledových poměrů a zároveň umožnit napojení stávajících účelových komunikací, vjezdů a sjezdů k nemovitostem. Směrové a výškové řešení komunikace (včetně souvisejících objektů) vzhledem k charakteru stavby vychází ze stávajícího stavu. Na komunikaci se na třech strategicky zvolených místech dle rozhledových poměrů řidiče umístí výhybny, kde se šířka jízdního pásu mezi obrubami rozšíří ze 3,5m na 5,5m. Na vjezdu do ulice Pod mlýnem bude na požadavek Policie ČR za účelem zklidnění silničního provozu zřízena nájezdová rampa o sklonu 10%, výšky 10cm. Stavební objekt zahrnuje Komunikace je v celkové ploše cca 1139m2. Z toho 1027m2 budou zpevněny asfaltovou obrusnou vrstvou, odvodňovací proužek šířky 0,5 m z kamenné kostky 10/10 je na ploše 104m2 a plocha 8m2, zámkovou dlažbou tl. 80mm je zpevněna nájezdová rampa při vjezdu do ulice. Prostorové vedení trasy vychází z parametrů návrhové rychlosti v = 30km/h. Minimální poloměr v trase má hodnotu R=10m. Směrové řešení v intravilánu je ovlivněno polohou současné výstavby nemovitostí, polohou inženýrských sítí, umístěním autobusových zastávek linkových autobusů a požadavkem na vysazení stromů dle projektu Regenerace veřejné zeleně v Drásově. V prostoru u lávky přes potok Lubě je limitujícím faktorem především úzký prostor mezi stávajícím domem č. p. 74 na parcele 245 a svahem bermy potoka, přičemž oba objekty musí být zachovány. Příčný sklon komunikace je navržen jednostranný o hodnotě 2,5%. Na celé délce řešeného úseku se sklon nemění. Vedení nivelety převážně kopíruje niveletu stávající. Nejmenší podélný sklon je 0,5% Nový návrh nivelety je podmíněn zachováním krytí stávajících inženýrských sítí, zachováním výškových vazeb na účelové komunikace a vjezdy k nemovitostem a především s přihlédnutím na zajištění odvodnění komunikace a přilehlých ploch do nově zřizované dešťové kanalizace. V rámci stavby byly navrženy následující konstrukce: Konstrukce 1 konstrukce komunikace Třída dopravního zatížení (TDZ): IV Int. provozu těž. nákl. voz. (TNV): 0 voz/den Asfaltový beton pro obrusné vrstvy ACO mm ČSN ČSN EN Spojovací postřik kationaktivní emulze PS-EP 0,2 kg/m 2 ČSN Asfaltový beton pro podkladní vrstvy ACP mm ČSN ČSN EN Spojovací postřik kationaktivní emulze PS-E 0,5 kg/m 2 ČSN Směs stmelená cementem SC C 8/ mm ČSN ČSN EN Štěrkodrť 0/63 ŠD A 200 mm ČSN ČSN EN Celkem 450 mm -12- A1_PZ-2.doc

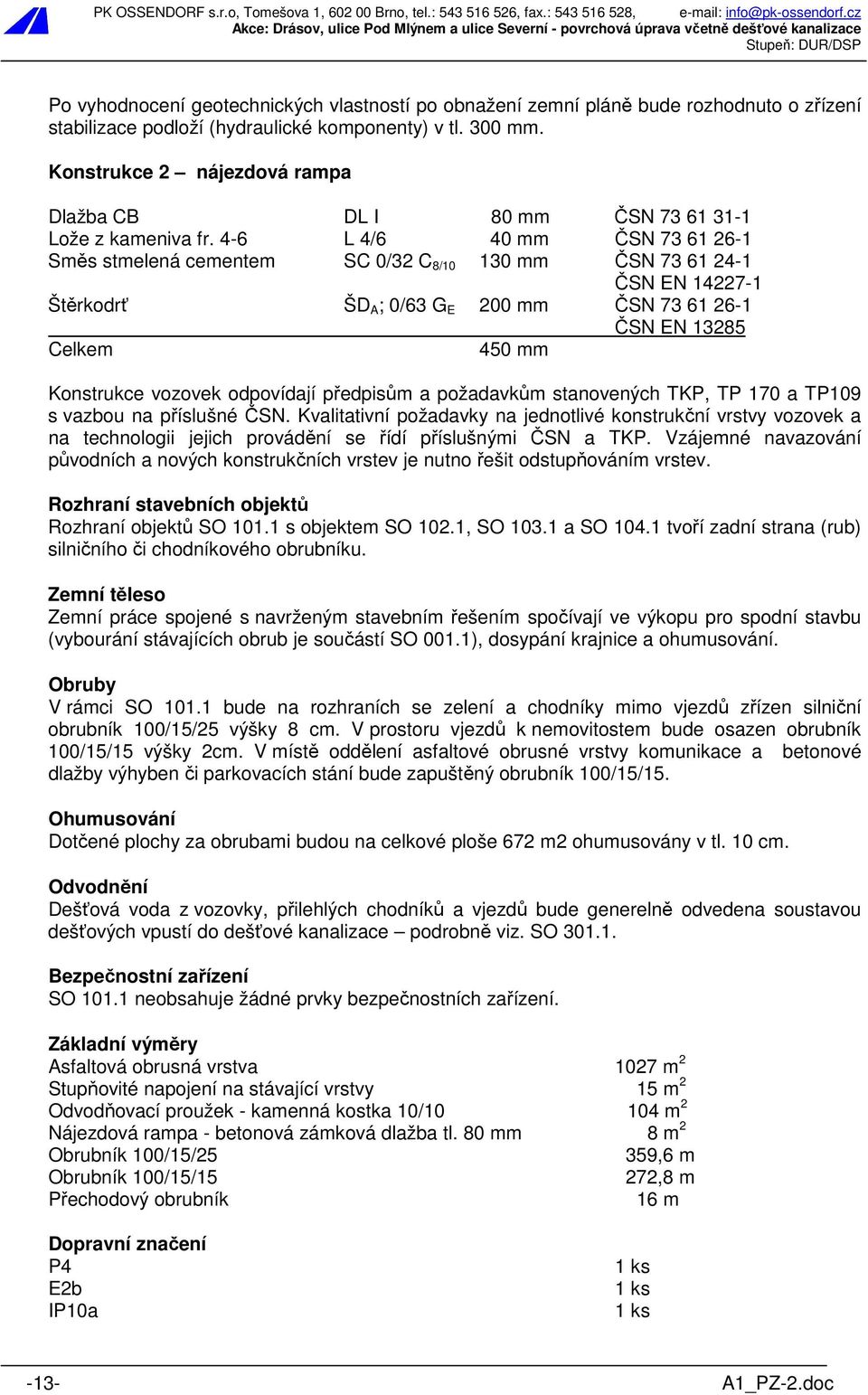

14 Po vyhodnocení geotechnických vlastností po obnažení zemní pláně bude rozhodnuto o zřízení stabilizace podloží (hydraulické komponenty) v tl. 300 mm. Konstrukce 2 nájezdová rampa Dlažba CB DL I 80 mm ČSN Lože z kameniva fr. 4-6 L 4/6 40 mm ČSN Směs stmelená cementem SC 0/32 C 8/ mm ČSN ČSN EN Štěrkodrť ŠD A ; 0/63 G E 200 mm ČSN ČSN EN Celkem 450 mm Konstrukce vozovek odpovídají předpisům a požadavkům stanovených TKP, TP 170 a TP109 s vazbou na příslušné ČSN. Kvalitativní požadavky na jednotlivé konstrukční vrstvy vozovek a na technologii jejich provádění se řídí příslušnými ČSN a TKP. Vzájemné navazování původních a nových konstrukčních vrstev je nutno řešit odstupňováním vrstev. Rozhraní stavebních objektů Rozhraní objektů SO s objektem SO 102.1, SO a SO tvoří zadní strana (rub) silničního či chodníkového obrubníku. Zemní těleso Zemní práce spojené s navrženým stavebním řešením spočívají ve výkopu pro spodní stavbu (vybourání stávajících obrub je součástí SO 001.1), dosypání krajnice a ohumusování. Obruby V rámci SO bude na rozhraních se zelení a chodníky mimo vjezdů zřízen silniční obrubník 100/15/25 výšky 8 cm. V prostoru vjezdů k nemovitostem bude osazen obrubník 100/15/15 výšky 2cm. V místě oddělení asfaltové obrusné vrstvy komunikace a betonové dlažby výhyben či parkovacích stání bude zapuštěný obrubník 100/15/15. Ohumusování Dotčené plochy za obrubami budou na celkové ploše 672 m2 ohumusovány v tl. 10 cm. Odvodnění Dešťová voda z vozovky, přilehlých chodníků a vjezdů bude generelně odvedena soustavou dešťových vpustí do dešťové kanalizace podrobně viz. SO Bezpečnostní zařízení SO neobsahuje žádné prvky bezpečnostních zařízení. Základní výměry Asfaltová obrusná vrstva 1027 m 2 Stupňovité napojení na stávající vrstvy 15 m 2 Odvodňovací proužek - kamenná kostka 10/ m 2 Nájezdová rampa - betonová zámková dlažba tl. 80 mm 8 m 2 Obrubník 100/15/25 359,6 m Obrubník 100/15/15 272,8 m Přechodový obrubník 16 m Dopravní značení P4 E2b IP10a 1 ks 1 ks 1 ks -13- A1_PZ-2.doc

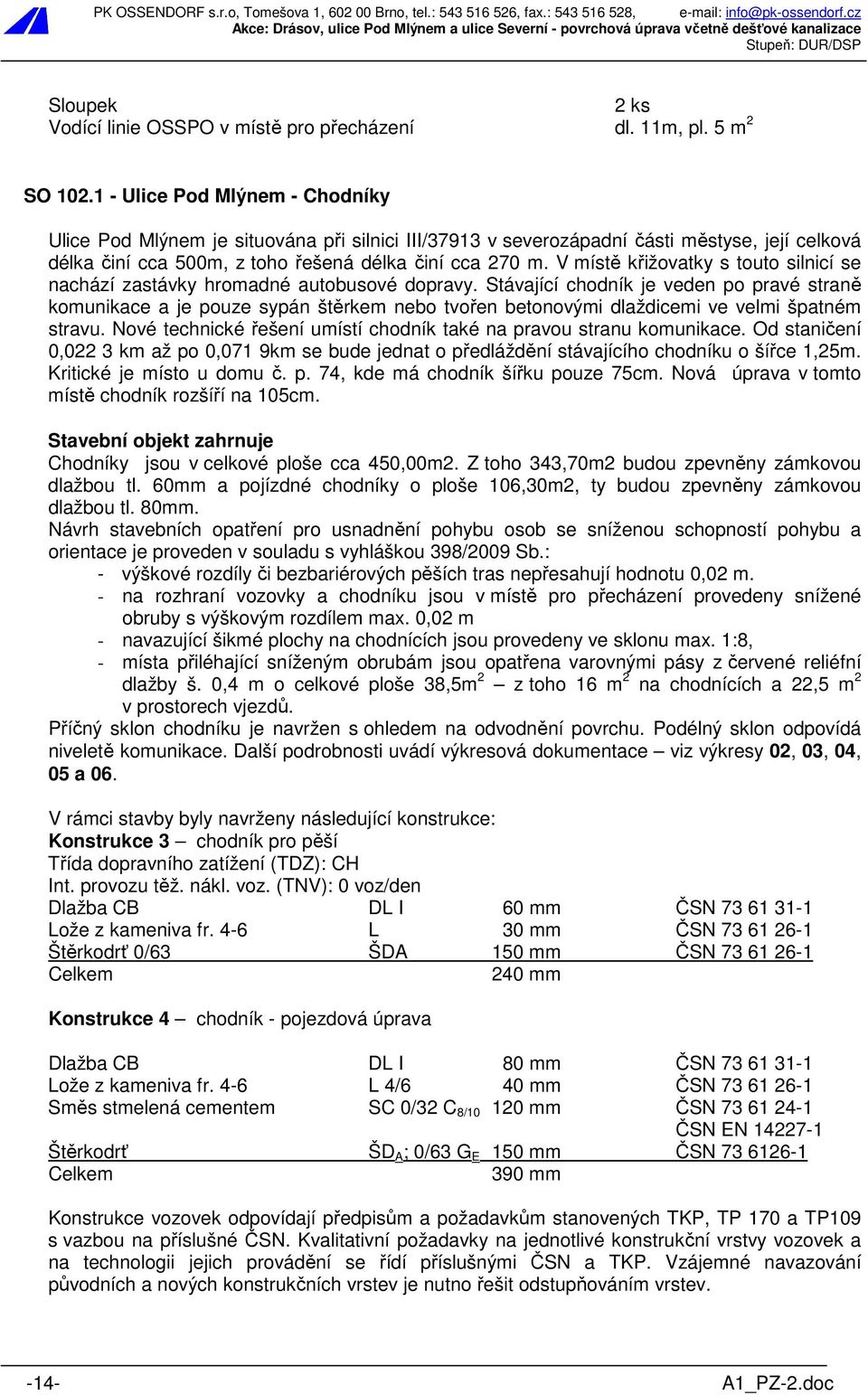

15 Sloupek 2 ks Vodící linie OSSPO v místě pro přecházení dl. 11m, pl. 5 m 2 SO Ulice Pod Mlýnem - Chodníky Ulice Pod Mlýnem je situována při silnici III/37913 v severozápadní části městyse, její celková délka činí cca 500m, z toho řešená délka činí cca 270 m. V místě křižovatky s touto silnicí se nachází zastávky hromadné autobusové dopravy. Stávající chodník je veden po pravé straně komunikace a je pouze sypán štěrkem nebo tvořen betonovými dlaždicemi ve velmi špatném stravu. Nové technické řešení umístí chodník také na pravou stranu komunikace. Od staničení 0,022 3 km až po 0,071 9km se bude jednat o předláždění stávajícího chodníku o šířce 1,25m. Kritické je místo u domu č. p. 74, kde má chodník šířku pouze 75cm. Nová úprava v tomto místě chodník rozšíří na 105cm. Stavební objekt zahrnuje Chodníky jsou v celkové ploše cca 450,00m2. Z toho 343,70m2 budou zpevněny zámkovou dlažbou tl. 60mm a pojízdné chodníky o ploše 106,30m2, ty budou zpevněny zámkovou dlažbou tl. 80mm. Návrh stavebních opatření pro usnadnění pohybu osob se sníženou schopností pohybu a orientace je proveden v souladu s vyhláškou 398/2009 Sb.: - výškové rozdíly či bezbariérových pěších tras nepřesahují hodnotu 0,02 m. - na rozhraní vozovky a chodníku jsou v místě pro přecházení provedeny snížené obruby s výškovým rozdílem max. 0,02 m - navazující šikmé plochy na chodnících jsou provedeny ve sklonu max. 1:8, - místa přiléhající sníženým obrubám jsou opatřena varovnými pásy z červené reliéfní dlažby š. 0,4 m o celkové ploše 38,5m 2 z toho 16 m 2 na chodnících a 22,5 m 2 v prostorech vjezdů. Příčný sklon chodníku je navržen s ohledem na odvodnění povrchu. Podélný sklon odpovídá niveletě komunikace. Další podrobnosti uvádí výkresová dokumentace viz výkresy 02, 03, 04, 05 a 06. V rámci stavby byly navrženy následující konstrukce: Konstrukce 3 chodník pro pěší Třída dopravního zatížení (TDZ): CH Int. provozu těž. nákl. voz. (TNV): 0 voz/den Dlažba CB DL I 60 mm ČSN Lože z kameniva fr. 4-6 L 30 mm ČSN Štěrkodrť 0/63 ŠDA 150 mm ČSN Celkem 240 mm Konstrukce 4 chodník - pojezdová úprava Dlažba CB DL I 80 mm ČSN Lože z kameniva fr. 4-6 L 4/6 40 mm ČSN Směs stmelená cementem SC 0/32 C 8/ mm ČSN ČSN EN Štěrkodrť ŠD A ; 0/63 G E 150 mm ČSN Celkem 390 mm Konstrukce vozovek odpovídají předpisům a požadavkům stanovených TKP, TP 170 a TP109 s vazbou na příslušné ČSN. Kvalitativní požadavky na jednotlivé konstrukční vrstvy vozovek a na technologii jejich provádění se řídí příslušnými ČSN a TKP. Vzájemné navazování původních a nových konstrukčních vrstev je nutno řešit odstupňováním vrstev A1_PZ-2.doc

16 Základní výměry Chodníky a plochy vyhrazené pro pěší 343,70m2 Chodníky pojízdné 106,30m2 Obruby chodníkové v. 6cm 100/10/25 AHO 246,0 m Rozhraní stavebních objektů Rozhraní objektů SO s objektem SO tvoří zadní strana (rub) silničního či chodníkového obrubníku. Příčné uspořádání chodníků Chodník má základní šířku od 150cm (v nejužším místě u domu č.p. 74 pak 105 cm!). Jednostranný základní sklon 2%, který je v však místě napojení nemovitostí proměnný. Zemní těleso Zemní práce spojené s navrženým stavebním řešením spočívají ve výkopu pro spodní stavbu (vybourání stávajících obrub je součástí SO 001.1), dosypání krajnice a ohumusování. Obruby Obrubníky jsou uvažovány betonové, systémově odpovídající použité dlažbě, všechny silniční obruby budou zřízeny v rámci SO 101.1, SO a SO V rámci SO bude zřízen záhonový obrubník výšky 8 cm, oddělující chodník od přilehlé zeleně. Obruba slouží rovněž jako vodící linie pro OSSPO. Ohumusování Dotčené plochy za obrubami budou ohumusovány v tl. 10 cm. Odvodnění Dešťová voda z vozovky, přilehlých chodníků a vjezdů bude generelně odvedena soustavou dešťových vpustí do dešťové kanalizace podrobně viz. SO SO Ulice Pod Mlýnem Vjezdy Stávající vjezdy ke komunikacím jsou nezpevněné nebo z betonových dlaždic v nevyhovujícím stavu. Odvodnění současných vjezdů není jednotné. Nové technické řešení počítá se sjednocením sklonů a odvodněním do nové dešťové kanalizace. Stavební objekt zahrnuje Vjezdy jsou v celkové ploše cca 136,5m2, budou zpevněny zámkovou dlažbou tl. 80mm. Obrubníky jsou uvažovány betonové, systémově odpovídající použité dlažbě, všechny silniční obruby budou zřízeny v rámci SO 101.1, SO 102.1, SO a SO V místě vjezdů bude obrubník snížený na úroveň 0,02 m nad úroveň přilehlé vozovky. Charakteristiky navržené trasy Výškové řešení napojení nemovitostí a sjezdů na pozemky vychází ze stávajícího uspořádání připojení a z výškového vedení rekonstruované ulice Pod Mlýnem. Šířka připojení je proměnná a vychází ze stávajícího šířkového uspořádáním vjezdů a sjezdů. Další podrobnosti uvádí výkresová dokumentace viz výkresy 02, 03, 04, 05 a A1_PZ-2.doc

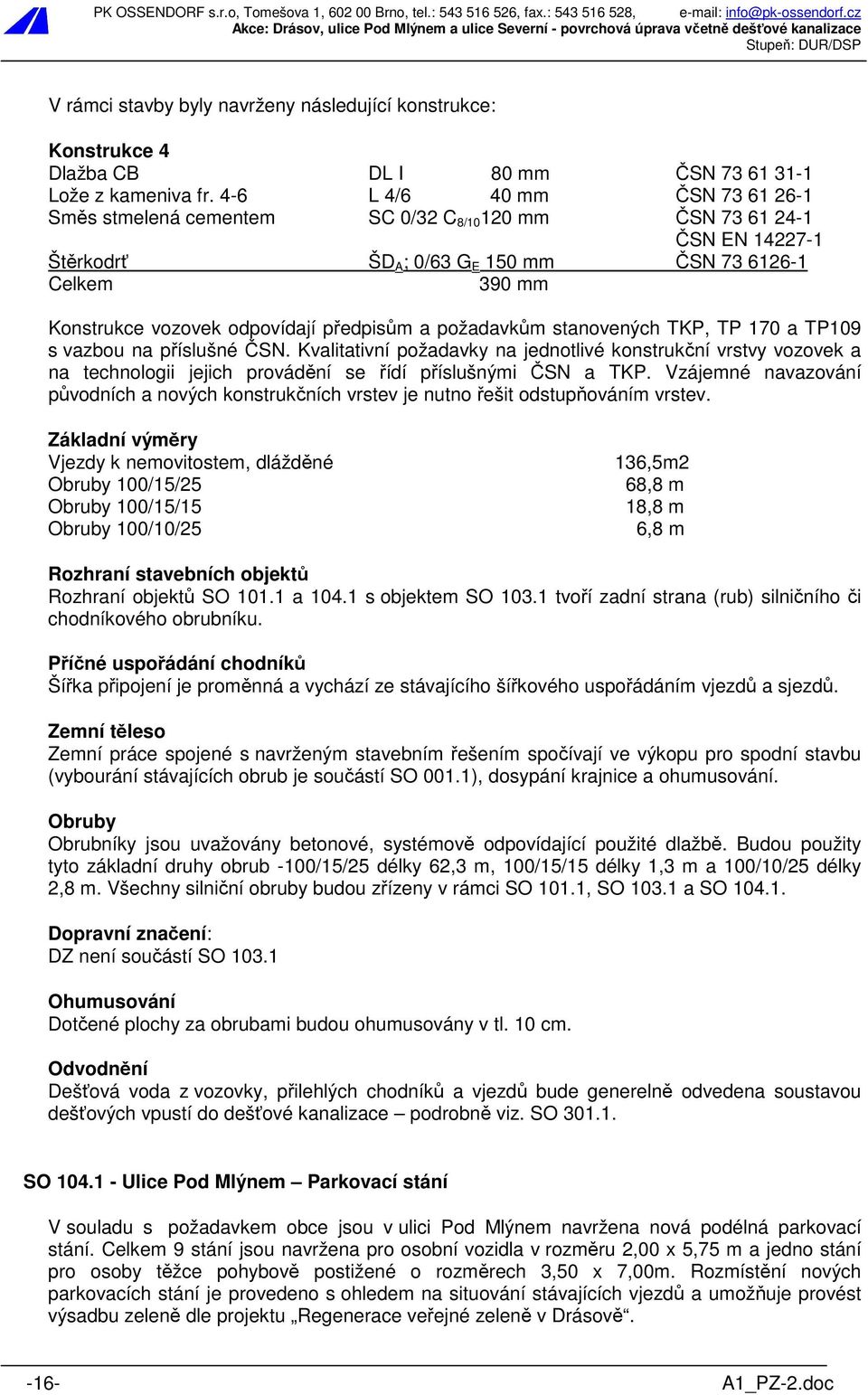

17 V rámci stavby byly navrženy následující konstrukce: Konstrukce 4 Dlažba CB DL I 80 mm ČSN Lože z kameniva fr. 4-6 L 4/6 40 mm ČSN Směs stmelená cementem SC 0/32 C 8/ mm ČSN ČSN EN Štěrkodrť ŠD A ; 0/63 G E 150 mm ČSN Celkem 390 mm Konstrukce vozovek odpovídají předpisům a požadavkům stanovených TKP, TP 170 a TP109 s vazbou na příslušné ČSN. Kvalitativní požadavky na jednotlivé konstrukční vrstvy vozovek a na technologii jejich provádění se řídí příslušnými ČSN a TKP. Vzájemné navazování původních a nových konstrukčních vrstev je nutno řešit odstupňováním vrstev. Základní výměry Vjezdy k nemovitostem, dlážděné 136,5m2 Obruby 100/15/25 68,8 m Obruby 100/15/15 18,8 m Obruby 100/10/25 6,8 m Rozhraní stavebních objektů Rozhraní objektů SO a s objektem SO tvoří zadní strana (rub) silničního či chodníkového obrubníku. Příčné uspořádání chodníků Šířka připojení je proměnná a vychází ze stávajícího šířkového uspořádáním vjezdů a sjezdů. Zemní těleso Zemní práce spojené s navrženým stavebním řešením spočívají ve výkopu pro spodní stavbu (vybourání stávajících obrub je součástí SO 001.1), dosypání krajnice a ohumusování. Obruby Obrubníky jsou uvažovány betonové, systémově odpovídající použité dlažbě. Budou použity tyto základní druhy obrub -100/15/25 délky 62,3 m, 100/15/15 délky 1,3 m a 100/10/25 délky 2,8 m. Všechny silniční obruby budou zřízeny v rámci SO 101.1, SO a SO Dopravní značení: DZ není součástí SO Ohumusování Dotčené plochy za obrubami budou ohumusovány v tl. 10 cm. Odvodnění Dešťová voda z vozovky, přilehlých chodníků a vjezdů bude generelně odvedena soustavou dešťových vpustí do dešťové kanalizace podrobně viz. SO SO Ulice Pod Mlýnem Parkovací stání V souladu s požadavkem obce jsou v ulici Pod Mlýnem navržena nová podélná parkovací stání. Celkem 9 stání jsou navržena pro osobní vozidla v rozměru 2,00 x 5,75 m a jedno stání pro osoby těžce pohybově postižené o rozměrech 3,50 x 7,00m. Rozmístění nových parkovacích stání je provedeno s ohledem na situování stávajících vjezdů a umožňuje provést výsadbu zeleně dle projektu Regenerace veřejné zeleně v Drásově A1_PZ-2.doc

18 Stavební objekt zahrnuje Parkovací stání jsou v celkové ploše cca 185,2 m2, budou zpevněny zámkovou dlažbou tl. 80mm. Obrubníky jsou uvažovány betonové, systémově odpovídající použité dlažbě, všechny silniční obruby budou zřízeny v rámci SO 101.1, SO a SO Charakteristiky navržených stání Stání jsou navržena pro osobní vozidla v rozměru 2,00 x 5,75 m a jedno stání pro osoby těžce pohybově postižené o rozměrech 3,50 x 7,00m. Stání č.9 bude vyznačeno vodorovným dopravním značením V10f a svislým dopravním značením IP12. Stání jsou určena k zajíždění pomocí couvání. Rozmístění nových parkovacích stání je provedeno s ohledem na situování stávajících vjezdů a umožňuje provést výsadbu zeleně dle projektu Regenerace veřejné zeleně v Drásově. Příčný sklon chodníku je navržen s ohledem na odvodnění povrchu. Podélný sklon odpovídá niveletě komunikace. Další podrobnosti uvádí výkresová dokumentace viz výkresy 02, 03, 04, 05 a 06. V rámci stavby byly navrženy následující konstrukce: Konstrukce 4 Dlažba CB DL I 80 mm ČSN Lože z kameniva fr. 4-6 L 4/6 40 mm ČSN Směs stmelená cementem SC 0/32 C 8/ mm ČSN ČSN EN Štěrkodrť ŠD A ; 0/63 G E 150 mm ČSN Celkem 390 mm Konstrukce vozovek odpovídají předpisům a požadavkům stanovených TKP, TP 170 a TP 109 s vazbou na příslušné ČSN. Kvalitativní požadavky na jednotlivé konstrukční vrstvy vozovek a na technologii jejich provádění se řídí příslušnými ČSN a TKP. Vzájemné navazování původních a nových konstrukčních vrstev je nutno řešit odstupňováním vrstev. Základní výměry Plocha parkovacích stání 185,2 m 2 Obruby silniční 100/15/25 81,7 m Obruby silniční 100/15/15 11,0 m Rozhraní stavebních objektů Rozhraní objektů SO s objektem SO 101.1, SO a SO tvoří zadní strana (rub) silničního či chodníkového obrubníku. Příčné uspořádání Parkovací stání mají základní šířku 2 m a jednostranný sklon 2,5%. Plocha určená k parkování je v místě napojení na komunikaci oddělena pomocí zapuštěného obrubníku výšky 0,02 m. Zemní těleso Zemní práce spojené s navrženým stavebním řešením spočívají ve výkopu pro spodní stavbu (vybourání stávajících obrub je součástí SO 001.1), dosypání krajnice a ohumusování. Obruby Osazení silničních a chodníkových obrub je obsaženo v SO 101.1, SO a SO V rámci SO bude zřízen silniční obrubník výšky 8cm, oddělující parkovací stání od přilehlé zeleně a zapuštěný obrubník oddělující plochu vjezdů. Dopravní značení: -17- A1_PZ-2.doc

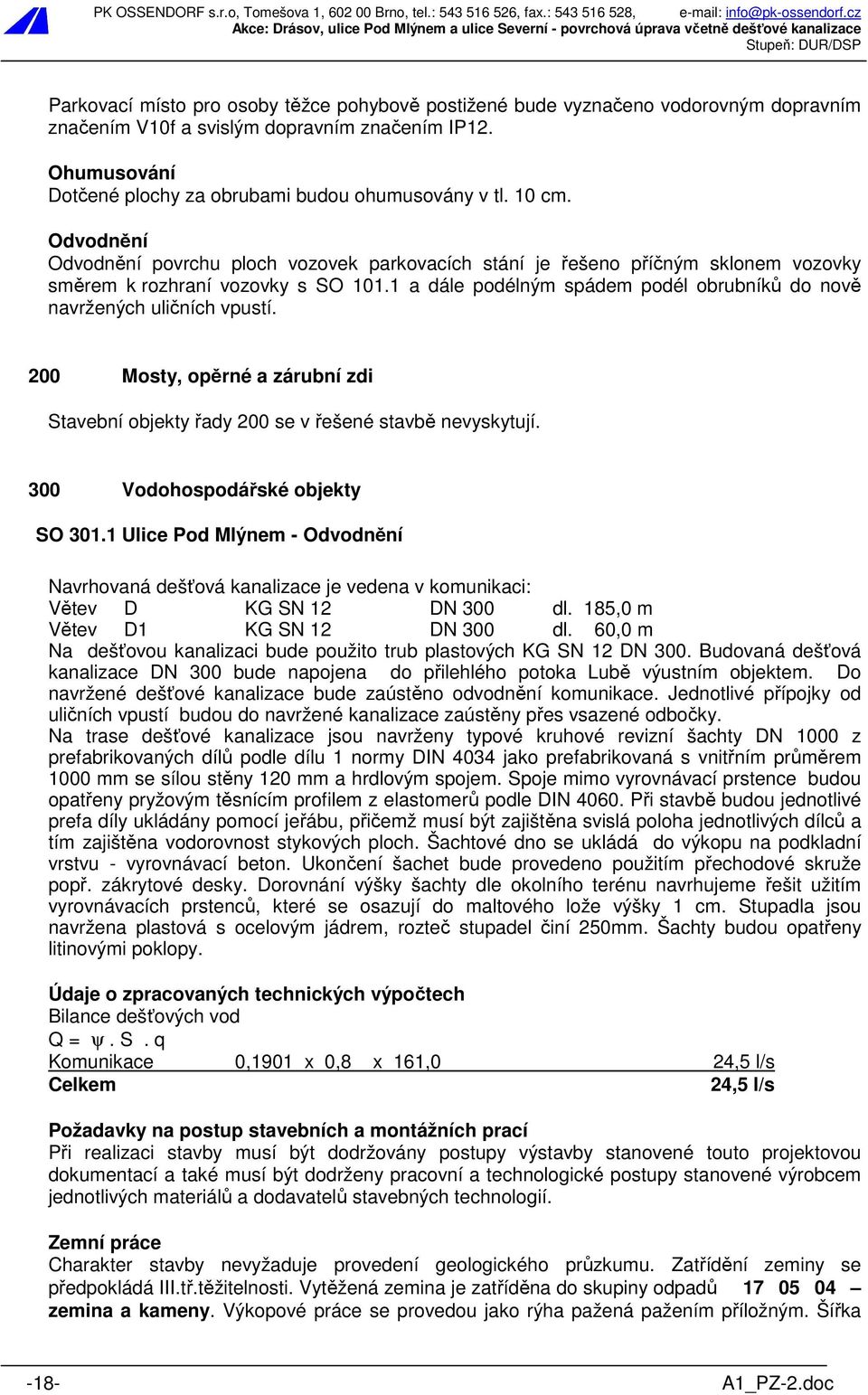

19 Parkovací místo pro osoby těžce pohybově postižené bude vyznačeno vodorovným dopravním značením V10f a svislým dopravním značením IP12. Ohumusování Dotčené plochy za obrubami budou ohumusovány v tl. 10 cm. Odvodnění Odvodnění povrchu ploch vozovek parkovacích stání je řešeno příčným sklonem vozovky směrem k rozhraní vozovky s SO a dále podélným spádem podél obrubníků do nově navržených uličních vpustí. 200 Mosty, opěrné a zárubní zdi Stavební objekty řady 200 se v řešené stavbě nevyskytují. 300 Vodohospodářské objekty SO Ulice Pod Mlýnem - Odvodnění Navrhovaná dešťová kanalizace je vedena v komunikaci: Větev D KG SN 12 DN 300 dl. 185,0 m Větev D1 KG SN 12 DN 300 dl. 60,0 m Na dešťovou kanalizaci bude použito trub plastových KG SN 12 DN 300. Budovaná dešťová kanalizace DN 300 bude napojena do přilehlého potoka Lubě výustním objektem. Do navržené dešťové kanalizace bude zaústěno odvodnění komunikace. Jednotlivé přípojky od uličních vpustí budou do navržené kanalizace zaústěny přes vsazené odbočky. Na trase dešťové kanalizace jsou navrženy typové kruhové revizní šachty DN 1000 z prefabrikovaných dílů podle dílu 1 normy DIN 4034 jako prefabrikovaná s vnitřním průměrem 1000 mm se sílou stěny 120 mm a hrdlovým spojem. Spoje mimo vyrovnávací prstence budou opatřeny pryžovým těsnícím profilem z elastomerů podle DIN Při stavbě budou jednotlivé prefa díly ukládány pomocí jeřábu, přičemž musí být zajištěna svislá poloha jednotlivých dílců a tím zajištěna vodorovnost stykových ploch. Šachtové dno se ukládá do výkopu na podkladní vrstvu - vyrovnávací beton. Ukončení šachet bude provedeno použitím přechodové skruže popř. zákrytové desky. Dorovnání výšky šachty dle okolního terénu navrhujeme řešit užitím vyrovnávacích prstenců, které se osazují do maltového lože výšky 1 cm. Stupadla jsou navržena plastová s ocelovým jádrem, rozteč stupadel činí 250mm. Šachty budou opatřeny litinovými poklopy. Údaje o zpracovaných technických výpočtech Bilance dešťových vod Q = ψ. S. q Komunikace 0,1901 x 0,8 x 161,0 24,5 l/s Celkem 24,5 l/s Požadavky na postup stavebních a montážních prací Při realizaci stavby musí být dodržovány postupy výstavby stanovené touto projektovou dokumentací a také musí být dodrženy pracovní a technologické postupy stanovené výrobcem jednotlivých materiálů a dodavatelů stavebných technologií. Zemní práce Charakter stavby nevyžaduje provedení geologického průzkumu. Zatřídění zeminy se předpokládá III.tř.těžitelnosti. Vytěžená zemina je zatříděna do skupiny odpadů zemina a kameny. Výkopové práce se provedou jako rýha pažená pažením příložným. Šířka -18- A1_PZ-2.doc

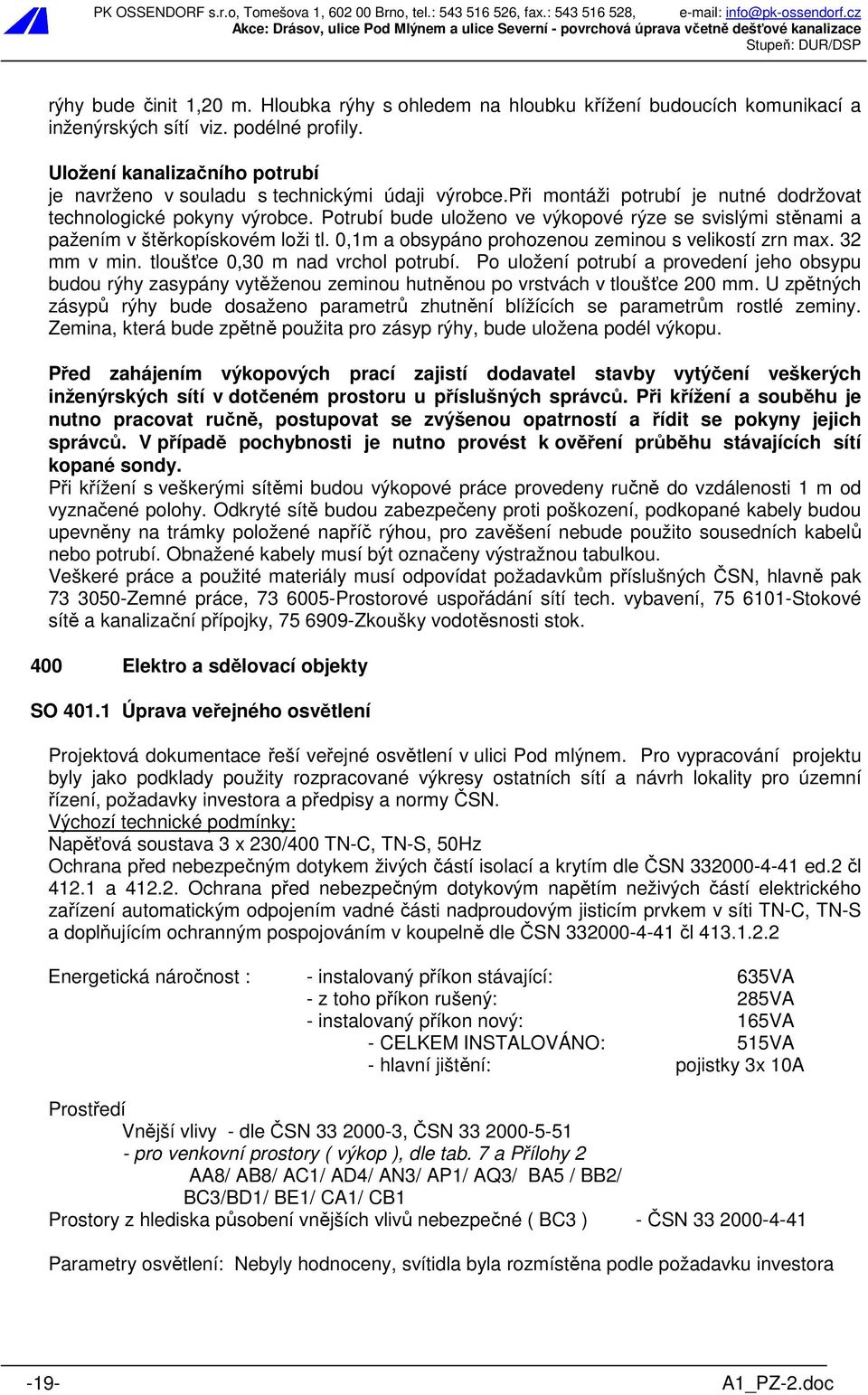

20 rýhy bude činit 1,20 m. Hloubka rýhy s ohledem na hloubku křížení budoucích komunikací a inženýrských sítí viz. podélné profily. Uložení kanalizačního potrubí je navrženo v souladu s technickými údaji výrobce.při montáži potrubí je nutné dodržovat technologické pokyny výrobce. Potrubí bude uloženo ve výkopové rýze se svislými stěnami a pažením v štěrkopískovém loži tl. 0,1m a obsypáno prohozenou zeminou s velikostí zrn max. 32 mm v min. tloušťce 0,30 m nad vrchol potrubí. Po uložení potrubí a provedení jeho obsypu budou rýhy zasypány vytěženou zeminou hutněnou po vrstvách v tloušťce 200 mm. U zpětných zásypů rýhy bude dosaženo parametrů zhutnění blížících se parametrům rostlé zeminy. Zemina, která bude zpětně použita pro zásyp rýhy, bude uložena podél výkopu. Před zahájením výkopových prací zajistí dodavatel stavby vytýčení veškerých inženýrských sítí v dotčeném prostoru u příslušných správců. Při křížení a souběhu je nutno pracovat ručně, postupovat se zvýšenou opatrností a řídit se pokyny jejich správců. V případě pochybnosti je nutno provést k ověření průběhu stávajících sítí kopané sondy. Při křížení s veškerými sítěmi budou výkopové práce provedeny ručně do vzdálenosti 1 m od vyznačené polohy. Odkryté sítě budou zabezpečeny proti poškození, podkopané kabely budou upevněny na trámky položené napříč rýhou, pro zavěšení nebude použito sousedních kabelů nebo potrubí. Obnažené kabely musí být označeny výstražnou tabulkou. Veškeré práce a použité materiály musí odpovídat požadavkům příslušných ČSN, hlavně pak Zemné práce, Prostorové uspořádání sítí tech. vybavení, Stokové sítě a kanalizační přípojky, Zkoušky vodotěsnosti stok. 400 Elektro a sdělovací objekty SO Úprava veřejného osvětlení Projektová dokumentace řeší veřejné osvětlení v ulici Pod mlýnem. Pro vypracování projektu byly jako podklady použity rozpracované výkresy ostatních sítí a návrh lokality pro územní řízení, požadavky investora a předpisy a normy ČSN. Výchozí technické podmínky: Napěťová soustava 3 x 230/400 TN-C, TN-S, 50Hz Ochrana před nebezpečným dotykem živých částí isolací a krytím dle ČSN ed.2 čl a Ochrana před nebezpečným dotykovým napětím neživých částí elektrického zařízení automatickým odpojením vadné části nadproudovým jisticím prvkem v síti TN-C, TN-S a doplňujícím ochranným pospojováním v koupelně dle ČSN čl Energetická náročnost : - instalovaný příkon stávající: 635VA - z toho příkon rušený: 285VA - instalovaný příkon nový: 165VA - CELKEM INSTALOVÁNO: 515VA - hlavní jištění: pojistky 3x 10A Prostředí Vnější vlivy - dle ČSN , ČSN pro venkovní prostory ( výkop ), dle tab. 7 a Přílohy 2 AA8/ AB8/ AC1/ AD4/ AN3/ AP1/ AQ3/ BA5 / BB2/ BC3/BD1/ BE1/ CA1/ CB1 Prostory z hlediska působení vnějších vlivů nebezpečné ( BC3 ) - ČSN Parametry osvětlení: Nebyly hodnoceny, svítidla byla rozmístěna podle požadavku investora -19- A1_PZ-2.doc

21 Popis řešení veřejného osvětlení Stávající osvětlení v lokalitě vznikalo živelně. Budou demontovány první tři sloupy rozvodu, budou nahrazeny 5 novými osvětlovacími stožáry se svítidlo OUS s kompaktními zářivkami 33W. V posledním stožáru bude provedeno propojení na pokračující vedení AYKY-j 4x10. Nový kabel bude proveden AYKY-j 4x16 uložený v kabelovém pískovém loži v zemi v celé trase v ochranné kabelové trubce kopoflex 50. Kabelová trasa bude vedena okrajem komunikace v zeleném pásu nebo v chodníku. Stavba bude koordinována se stavbou ostatních sítí a komunikace. Ochranné pospojování Pod kabelovou trasou bude uložena zemnící kulatina FeZn 10mm, která bude propojena se stávajícími zemniči, uzemněním kabelových skříní distribuční sítě, a budou ní připojeny všechny stožáry VO. Závěr Zařízení musí být provedeno podle platných norem ČSN. Před uvedením do provozu musí být stav zařízení doložen výchozí revizí. Při propojení na stávající VO bude vedení propojeno podle pokynů správce. SO Přeložka NN Předmětem řešení je přeložení podpěrného bodu vedení NN na parcele č. 244 mimo navrhovanou komunikaci. Stávající podpěrný bod sítě NN bude přemístěn mimo budoucí komunikace na parcele č Stávající kabel bude převěšen na nový podpěrný bod. Stávající kabelové přípojky NN, budou v zemi prodlouženy a napojeny také na nový podpěrný bod. Společně s přemístěním sloup NN se přemístí i vedení slaboproudých rozvodů umístěných na sloupě. Přemístění nebude mít vliv na jejich délku. Nová pozice podpěrného bodu sítě NN je patrná ze situace. Napěťová soustava - nn : 3+ PEN AC, 50Hz, 230V TN-C Ochrana před nebezpečným dotykem: Ochrana před dotykem živých částí: polohou, dle ČSN ed. 2 izolací, dle ČSN ed. 2 Ochrana před dotykem neživých částí: automatickým odpojením od zdroje nadproudovými ochrannými přístroji, dle ČSN ed. 2 Vnější vlivy - dle ČSN , ČSN pro venkovní prostory ( výkop ), dle tab. 7 a Přílohy 2 AA8/ AB8/ AC1/ AD4/ AN3/ AP1/ AQ3/ BA5 / BB2/ BC3/BD1/ BE1/ CA1/ CB1 Prostory z hlediska působení vnějších vlivů nebezpečný ( BC3 ) - ČSN Kabely budou uloženy v délce cca 4m v ochranné ohebné plastové trubce o pr. 63mm v zemi. Při křížení a souběhu nutno dodržet podmínky ČSN viz čl. 12. Jištění nadzemního vedení bude stávající. Jištění přípojek bude pojistkami v pojistkové skříni na podpěrném kabelů bude provedeno podle stávajícího jištění. SO Přeložka přípojky NN č.p. 366 Předmětem řešení je přeložení zemní kabelové přípojky NN pro RD číslo popisné 366 v ulici Pod Mlýnem v Drásově A1_PZ-2.doc

22 Stávající přípojka NN pro RD č.p. 366 bude odpojena a v rámci stavby komunikace demontována. Bude nahrazena novou přípojkou NN z rozpojovací skříně sítě DS NN na hranici parcel č. 1176/6 a 1176/7. Napěťová soustava - nn : 3+ PEN AC, 50Hz, 230V TN-C Ochrana před nebezpečným dotykem: Ochrana před dotykem živých částí: polohou, dle ČSN ed. 2 izolací, dle ČSN ed. 2 Ochrana před dotykem neživých částí: automatickým odpojením od zdroje nadproudovými ochrannými přístroji, dle ČSN ed. 2 Vnější vlivy - dle ČSN , ČSN pro venkovní prostory ( výkop ), dle tab. 7 a Přílohy 2 AA8/ AB8/ AC1/ AD4/ AN3/ AP1/ AQ3/ BA5 / BB2/ BC3/BD1/ BE1/ CA1/ CB1 Prostory z hlediska působení vnějších vlivů nebezpečný ( BC3 ) - ČSN Kabely budou uloženy v délce cca 30 m v ochranné ohebné plastové trubce o pr. 63mm v zemi. Při křížení a souběhu nutno dodržet podmínky ČSN viz čl. 12. Jištění nadzemního vedení bude stávající. Jištění kabelu bude pojistkami PN00 40A v rozpojovací skříni. 500 Objekty trubních vedení Stavební objekty řady 500 se v řešené stavbě nevyskytují. 700 Objekty pozemních staveb Stavební objekty řady 700 se v řešené stavbě nevyskytují. 800 Objekty úpravy území Stavební objekty řady 800 se v řešené stavbě nevyskytují Specifikace stavebních objektů ul. Severní SO Ulice Severní - Příprava území Předmětem stav.objektu SO 001 je provedení přípravných prací před zahájením výstavby. Jedná se především sejmutí humózní vrstvy na plochách určených k výstavbě a vybourání drobných betonových konstrukcí a případné zřízení ochrany stávajících vedení inž. sítí. Mocnost ornice byla určena odborným odhadem v průměrné mocnosti 20 cm. Sejmutá ornice bude zbavena drnů a uložena na meziskládce obce ve vzd. do 2 km pro další využití v rámci objektu SO a Komunikace. Objekt zahrnuje: sejmutí humózní vrstvy, zbavení drnu a uložení na meziskládce v obvodu staveniště zřízení ochrany kabelových tras provizorní oplocení staveniště (bude řešeno operativně po dohodě s investorem) Základní výměra odhumusování 72 m A1_PZ-2.doc
