1 Překladač - Assembler v Materiál je určen jako pomocný materiál pouze pro studenty zapsané v předmětu: A3B38MMP a X38MIP, ČVUT- FEL, katedra měření, přednášející Jan Fischer Jan Fischer,

2 Náplň Úloha UART, specifikace zadání, vysvětlení asynchronní komunikace Assembler Symboly, Příklady direktiv asembleru a jejich použití Tvorba programu s využitím výhod symbolického programování Úloha - Odpor 2

3 Úloha programový UART- zadání Generovat periodicky na portu P1.4 signál, který odpovídá přenosu ASCII znaků iniciál Vašeho jména. sériový asynchronní přenos 9600 Bd, 1 start bit, 8 datových bitů bez parity, 1 stop bit. Aby bylo možno při pozorování signálu dobře synchronizovat osciloskop, vysílejte po každém znaku prodlevu alespoň 1 ms, kdy zůstává signál v neaktivním stavu (vysoká úroveň). Pokud se bude správně generovat signál na P1.4, ověřte též funkčnost při vysílání na sériovou linku RS-232. Program změňte tak, aby se signál generoval na portu P3.1, který je připojen na RS-232. Pokud je vše správně, budou se po spuštění programu na obrazovce vypisovat zvolené znaky. 3

4 Úloha programový UART, ověření Pro odladění - generovat signál na P1.4 kontrolovat osciloskopem, změnit program na P3.1, vysílání prostřednictvím RS -232 do PC. V microvision otevřít terminálové okno (funkce analogicky hyperterminal) Pokud je vše správně, budou se po spuštění programu na obrazovce vypisovat zvolené znaky. P1.3 P1.4 P1.5 P1.6 P1.7 P3.0/RxD P3.1/TxD P3.2/INT0 P3.3/INT1 VSS PDIL VCC 4

5 Úloha programový UART, princip Asynchronní komunikace, obvykle přenos ASCII znaků A = 41h, B =42h 1 = 31h, 2 = 32h start bit, datové bity D0 D7, stop bit (nastavení bez parity) obecně komunikace:start bit, 5-8 datových bitů, parita, či bez parity, 1, 1,5 nebo 2 stop bity, vysílání dat od D0 po D7, to je od LSB nejnižší doba vyslání celého znaku zde 10 x (1/9600)= 1,04 ms vyslání znaku 1 doba = 10 x ( 1 / Br ), nast. - 8 dat, 1 stop bit 1/ Br start D0 D1 D2 D3 D4 D5 D6 D7 stop nastavení prodlevy mezi znaky pro snazší kontrolu osciloskopem, 5 start stop 31 = "1" znak znak znak znak

6 Modulační rychlost, baudrate Obvykle používané Br (baud rate - modulační rychlost) , 9600, 4800, 2400, 1200,...Bd ( Baud) 9600 bývá základní rychlost Br = 9600, 1 / Br = 0,1041 ms, vyslání celého ASCI 1 znaku 1,04 ms nast.: start bit - vždy ; 8 datových bitů (bez parity ); 1 stop bit možný přenos: 5 až 8 datových bitů; s paritou - bez parity ; 1, 1,5 nebo 2 stop bity U obvod UART: 8 dat. bit bez parity nebo 7 dat. bitů s paritou u PC s COM Port - možnost nastavení až Bd Převodník RS-232 na USB i vyšší rychlosti ( Kč), pro boot procesorů STM32,.. 6

7 Programový UART, postup řešení Vytvořit jako podprogram pro vyslání jednoho znaku. Určení doby čekání při vyslání jednoho bitu (smyčka), nutno snížit dobu dalších režijních instrukcí call, Frekvence krystalu vývojové desky s I8031 je MHz. Doba jednocyklové instrukce je dána T=12 / MHz = 1,085 us. MOV A, Rn 12 osc. 1,085 us LCALL,.. adr osc. 2,17 us RRC A 12 osc 1,085 us DJNZ Rn 24 osc. 2,17 us Vstupem znak např. v akumulátoru, posun akumulátoru přes Carry, kopírovat Carry do P3.1, ( MOV P3.1, C) testovat na dokončení vyslání celého znaku. Využít simulátor, pozorovat signál na log. analyzátoru v uvision -3, kontrola časování, ( v simulátoru nebude však vypisovat znaky na terminálu) 7

8 Tvorba programu pro mikroprocessor Cíl - získat spustitelný kód strojní kód, jeho umístění do ROM, EPROM, FLASH, nebo zavedení (BOOT) do programové RAM Vygenerování strojního kódu - v počátcích i ruční překlad tato znalost někdy užitečná při hledání chyb nebo zpětném inženýrství 8

9 Dva způsoby tvorby programu A) Základní program bez využití symbolů a symbolických adres MOV DPTR, 01C4h ; Vypis uvodniho titulku ACALL 0294h ; volani programu pro vypis textu MOV 3Fh,# 00h ; vynulovani pocitadla bliknuti SETB 90h.5 ; zhasni LED - zapojene proti Ucc ACALL 018Eh ; cekej CLR 90h.5 ; rozsvit LED A3B38MMP, X38MIP, 2011, kat. měření, ČVUT - FEL 9

10 Dva způsoby tvorby programu A) Základní program bez využití symbolů a symbolických adres MOV DPTR, 01C4h ; Vypis uvodniho titulku ACALL 0294h ; volani programu pro vypis textu MOV 3Fh,# 00h ; vynulovani pocitadla bliknuti SETB 90h.5 ; zhasni LED - zapojene proti Ucc ACALL 018Eh ; cekej CLR 90h.5 ; rozsvit LED A3B38MMP, X38MIP, 2011, kat. měření, ČVUT - FEL B) Program s využitím symbolů a symbolických adres Titlulek: MOV DPTR,# Txt_U ; Vypis uvodniho titulku CALL Sendrss ; volani programu pro vypis textu Start: MOV Pruch, #00 ;vynulovani pocitadla bliknuti Aznovu: SETB LED ; zhasni LED - zapojene proti Ucc CALL Cekej ; cekej CLR LED ; rozsvit LED 10

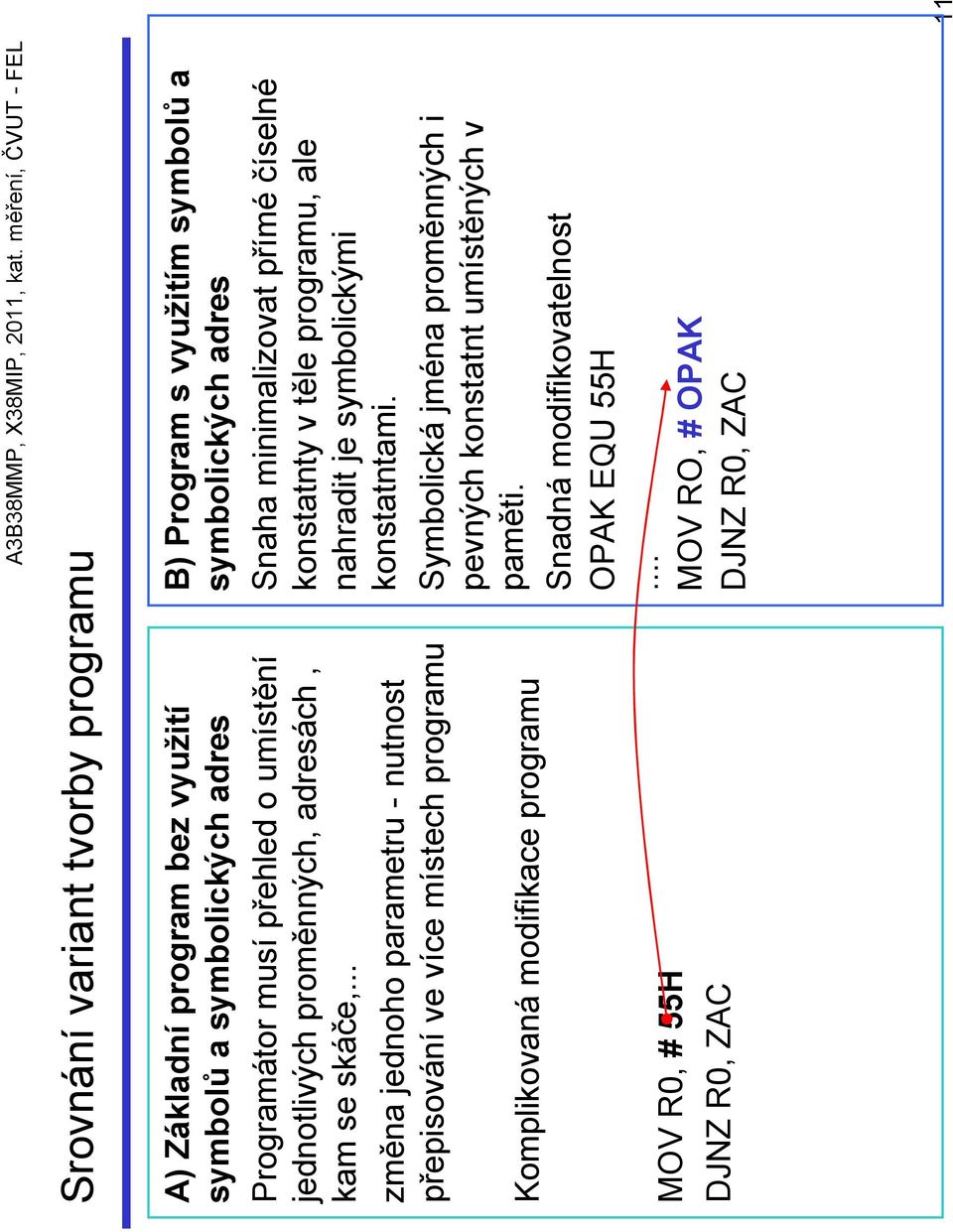

11 Srovnání variant tvorby programu A) Základní program bez využití symbolů a symbolických adres Programátor musí přehled o umístění jednotlivých proměnných, adresách, kam se skáče,... změna jednoho parametru - nutnost přepisování ve více místech programu Komplikovaná modifikace programu MOV R0, # 55H DJNZ R0, ZAC B) Program s využitím symbolů a symbolických adres Snaha minimalizovat přímé číselné konstatnty v těle programu, ale nahradit je symbolickými konstatntami. Symbolická jména proměnných i pevných konstatnt umístěných v paměti. Snadná modifikovatelnost OPAK EQU 55H... MOV RO, # OPAK DJNZ R0, ZAC 11

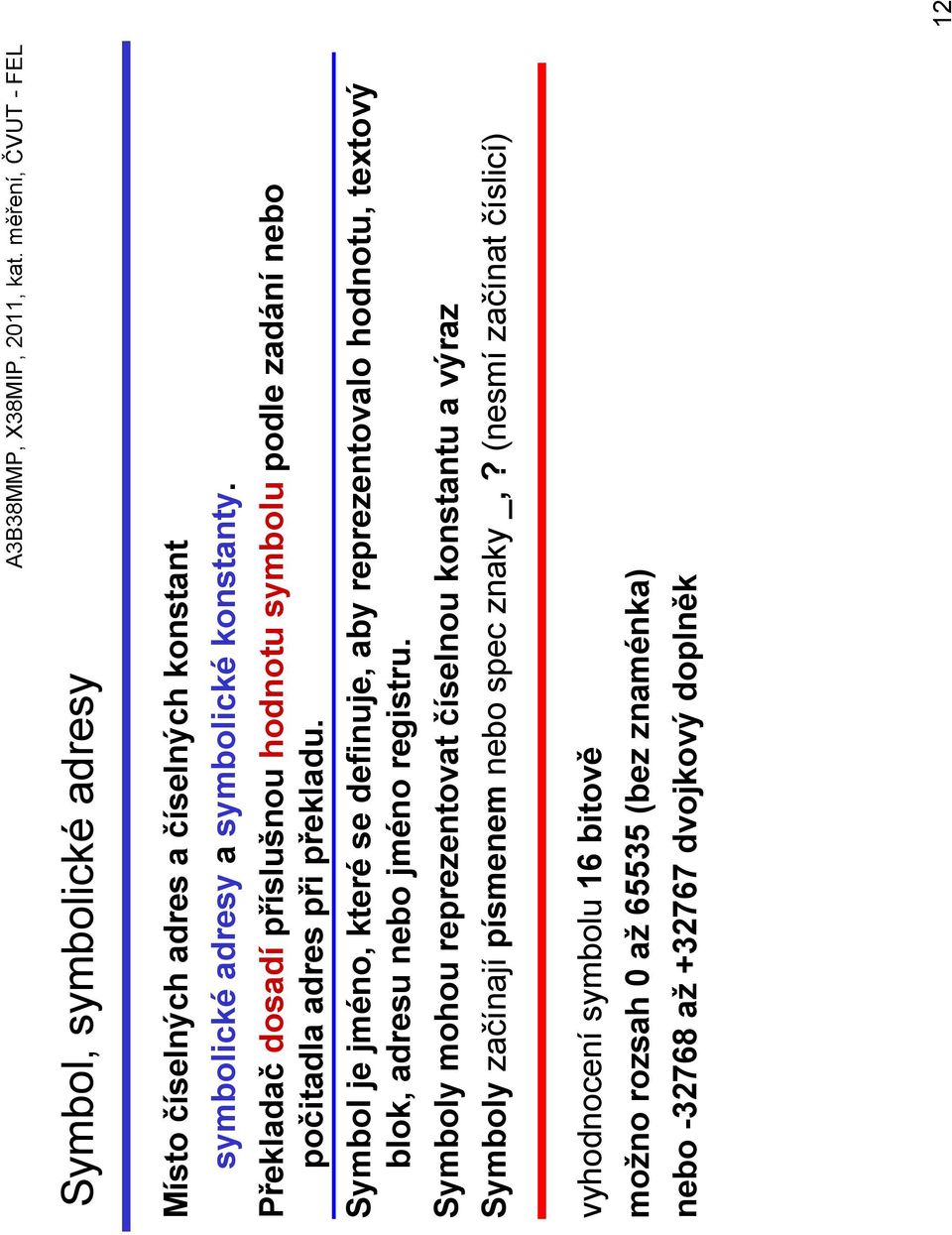

12 Symbol, symbolické adresy Místo číselných adres a číselných konstant symbolické adresy a symbolické konstanty. Překladač dosadí příslušnou hodnotu symbolu podle zadání nebo počitadla adres při překladu. Symbol je jméno, které se definuje, aby reprezentovalo hodnotu, textový blok, adresu nebo jméno registru. Symboly mohou reprezentovat číselnou konstantu a výraz Symboly začínají písmenem nebo spec znaky _,? (nesmí začínat číslicí) vyhodnocení symbolu 16 bitově možno rozsah 0 až (bez znaménka) nebo až dvojkový doplněk 12

13 Překladač Assembler, z jazyka symbolických adres Assembler programový nástroj pro zjednodušení psaní počítačového. prog. Překládá symbolický kód do kódu.obj, který může být naprogramován do mikropočítače a spuštěn. Adresy a hodnoty používané v poli operandů instrukcí mohou být vyjádřeny symbolicky. (Také používaný název jazyk symbolických adres JSA) Program v assembleru má tři části: Strojní instrukce, instrukce proc (MOV, ACALL,..) dle popisu 8051 Direktivy asembleru pseudoinstrukce pro definovaní programové, datové struktury a symbolů, generování nespustitelného kódu ( není to informace pro procesor!) ( SET, DB, EQU, ORG,.CSEG,..) Řízení asembleru řízení procesu překladu a tvorby kódu (Include, XREF, NOMOD51, Object,..) 13

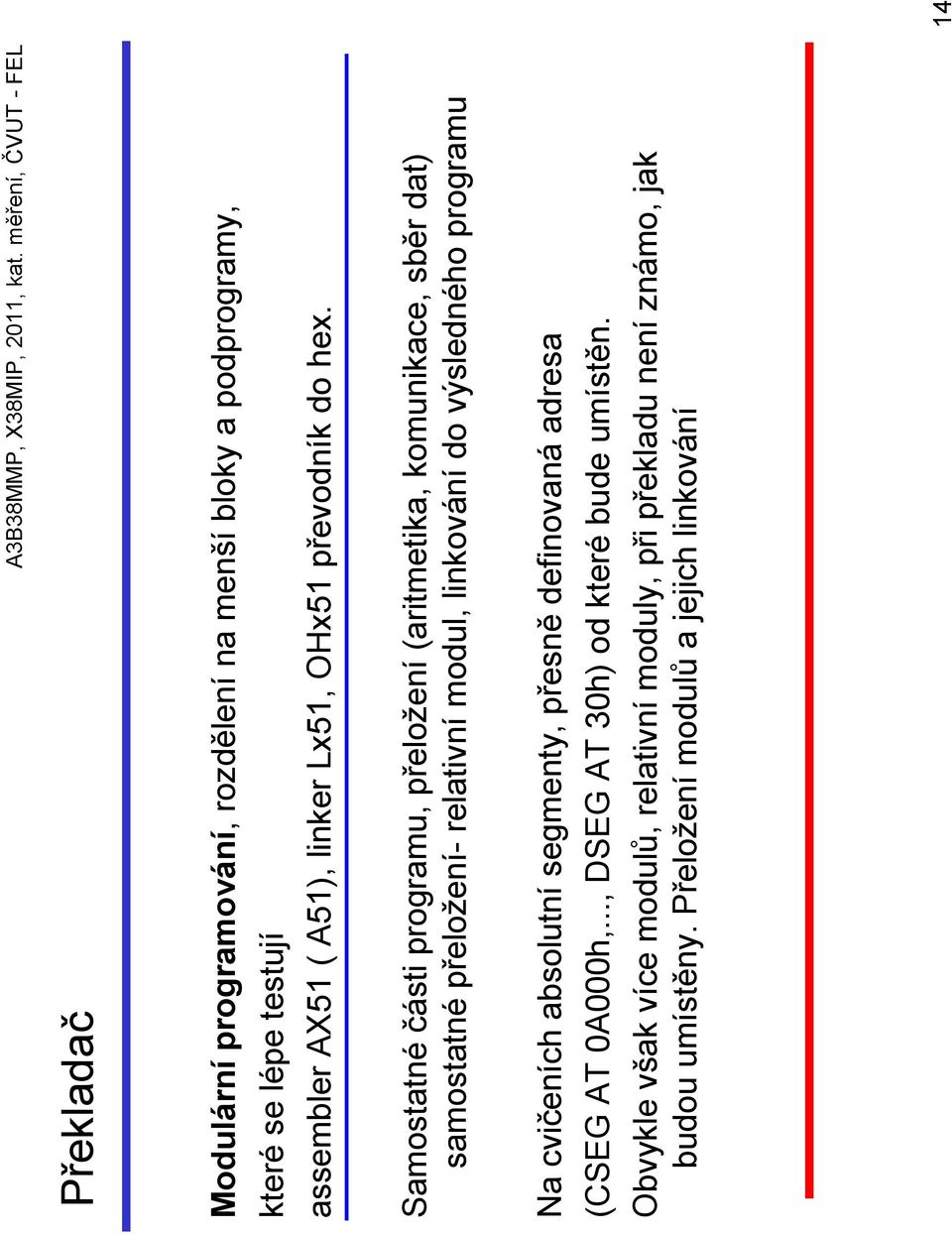

14 Překladač Modulární programování, rozdělení na menší bloky a podprogramy, které se lépe testují assembler AX51 ( A51), linker Lx51, OHx51 převodník do hex. Samostatné části programu, přeložení (aritmetika, komunikace, sběr dat) samostatné přeložení- relativní modul, linkování do výsledného programu Na cvičeních absolutní segmenty, přesně definovaná adresa (CSEG AT 0A000h,..., DSEG AT 30h) od které bude umístěn. Obvykle však více modulů, relativní moduly, při překladu není známo, jak budou umístěny. Přeložení modulů a jejich linkování 14

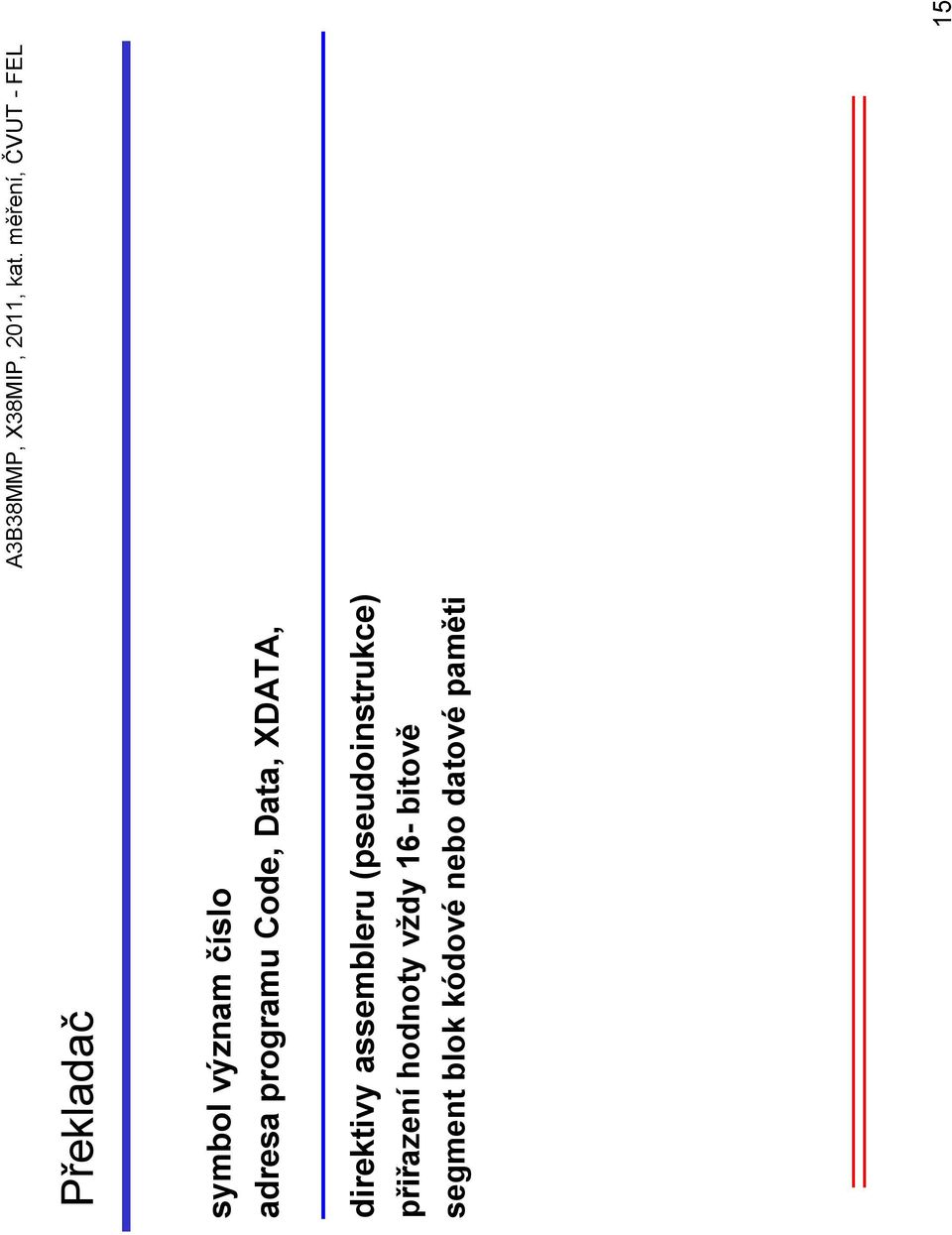

15 Překladač symbol význam číslo adresa programu Code, Data, XDATA, direktivy assembleru (pseudoinstrukce) přiřazení hodnoty vždy 16- bitově segment blok kódové nebo datové paměti A3B38MMP, X38MIP, 2011, kat. měření, ČVUT - FEL 15

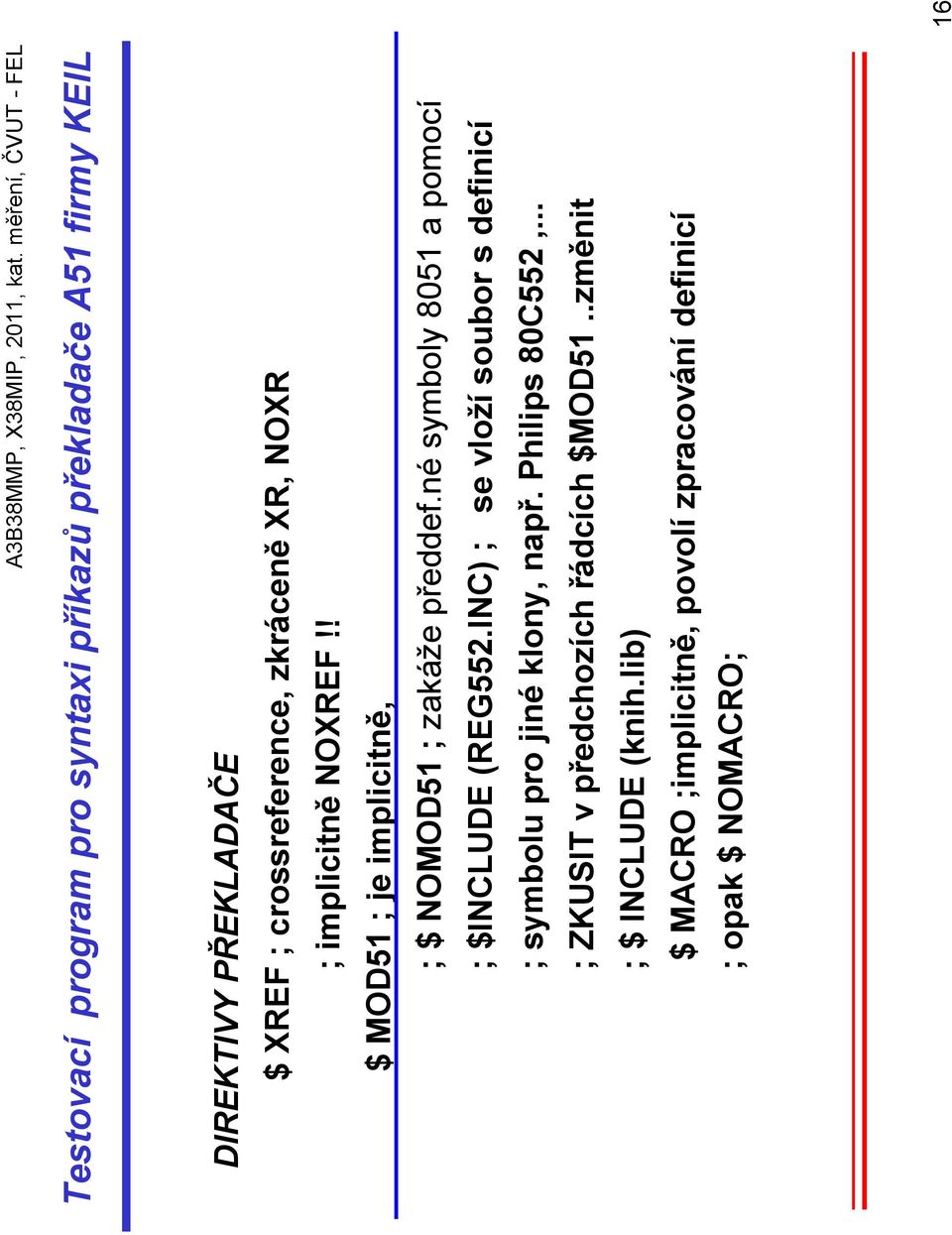

16 Testovací program pro syntaxi příkazů překladače A51 firmy KEIL DIREKTIVY PŘEKLADAČE $ XREF ; crossreference, zkráceně XR, NOXR ; implicitně NOXREF!! $ MOD51 ; je implicitně, ; $ NOMOD51 ; zakáže předdef.né symboly 8051 a pomocí ; $INCLUDE (REG552.INC) ; se vloží soubor s definicí ; symbolu pro jiné klony, např. Philips 80C552,... ; ZKUSIT v předchozích řádcích $MOD51..změnit ; $ INCLUDE (knih.lib) $ MACRO ;implicitně, povolí zpracování definicí ; opak $ NOMACRO; 16

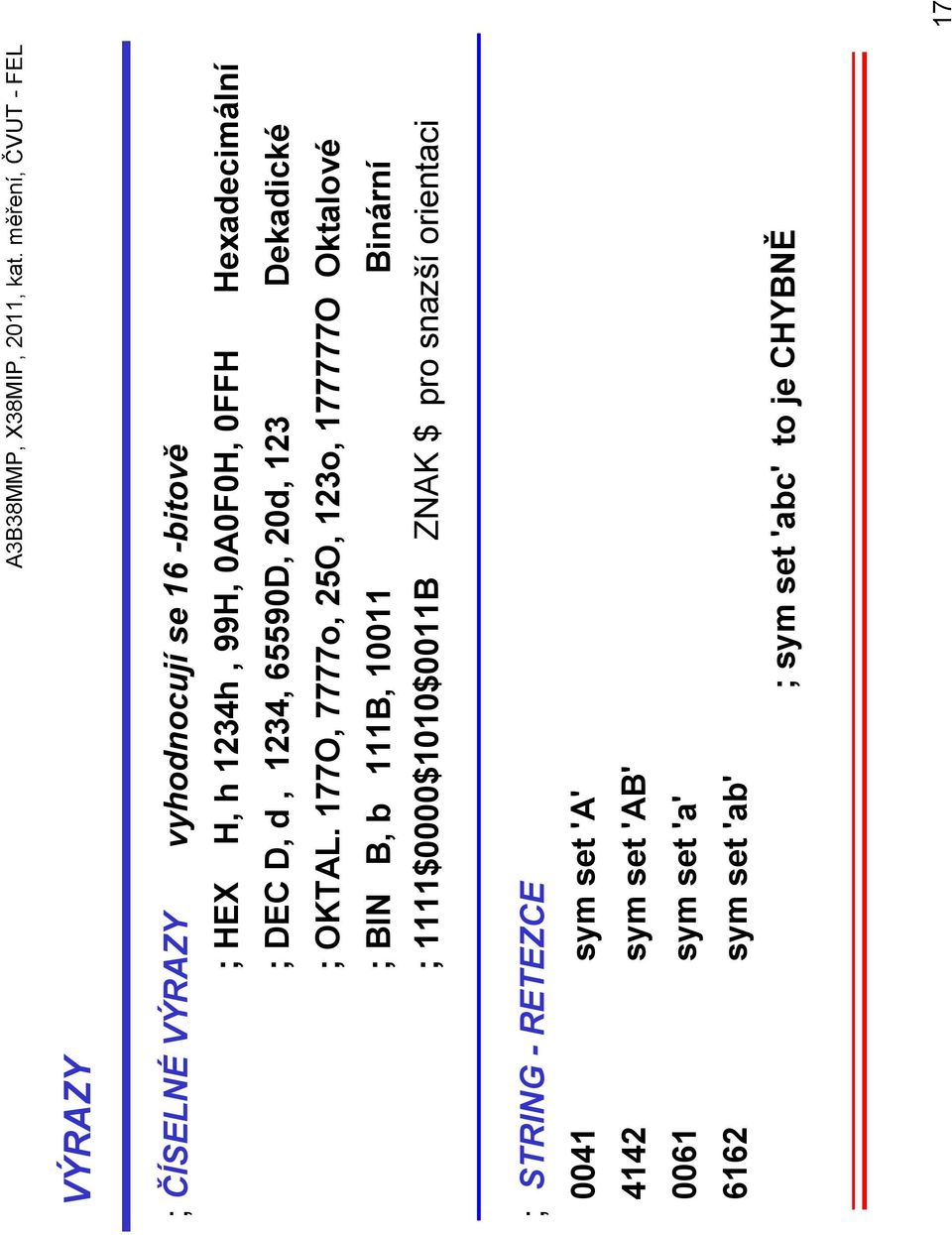

17 VÝRAZY ; ČÍSELNÉ VÝRAZY vyhodnocují se 16 -bitově ; HEX H, h 1234h, 99H, 0A0F0H, 0FFH Hexadecimální ; DEC D, d, 1234, 65590D, 20d, 123 Dekadické ; OKTAL. 177O, 7777o, 25O, 123o, O Oktalové ; BIN B, b 111B, Binární ; 1111$0000$1010$0011B ZNAK $ pro snazší orientaci ; STRING - RETEZCE 0041 sym set 'A' 4142 sym set 'AB' 0061 sym set 'a' 6162 sym set 'ab' ; sym set 'abc' to je CHYBNĚ 17

18 TEST: R0, # 'A' SUBB A, # ' MOV DPTR, # 8000 h A000 EX_RAM EQU 0A000 h A000 MOV DPTR, # EX_RAM TABLE: DB ' Zadej znak ', 0 ; SYMBOLY ; Symboly - max. 31 ZNAKU DLOUHE ; symbol začíná znakem 'A' az 'Z', nebo '?' ; TYPY CODE, DATA, BIT TYPELES 0099 SERIAL_BUFFER DATA SBUF ; deklarace 0020 F599 MOV SERIAL_BUFFER, A ; použití 18

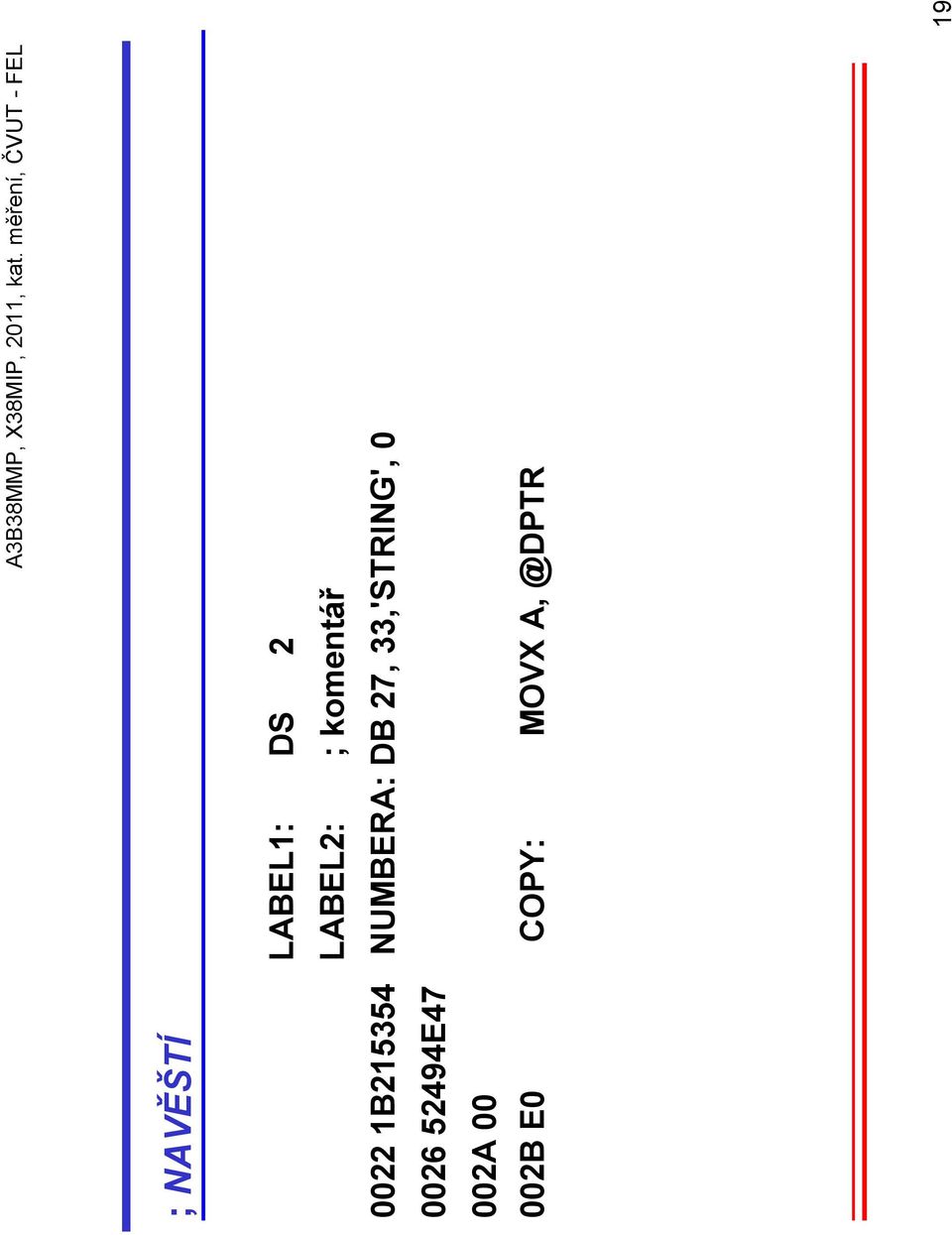

19 ; NAVĚŠTÍ LABEL1: DS 2 LABEL2: ; komentář B NUMBERA: DB 27, 33,'STRING', E47 002A B E0 COPY: MOVX 19

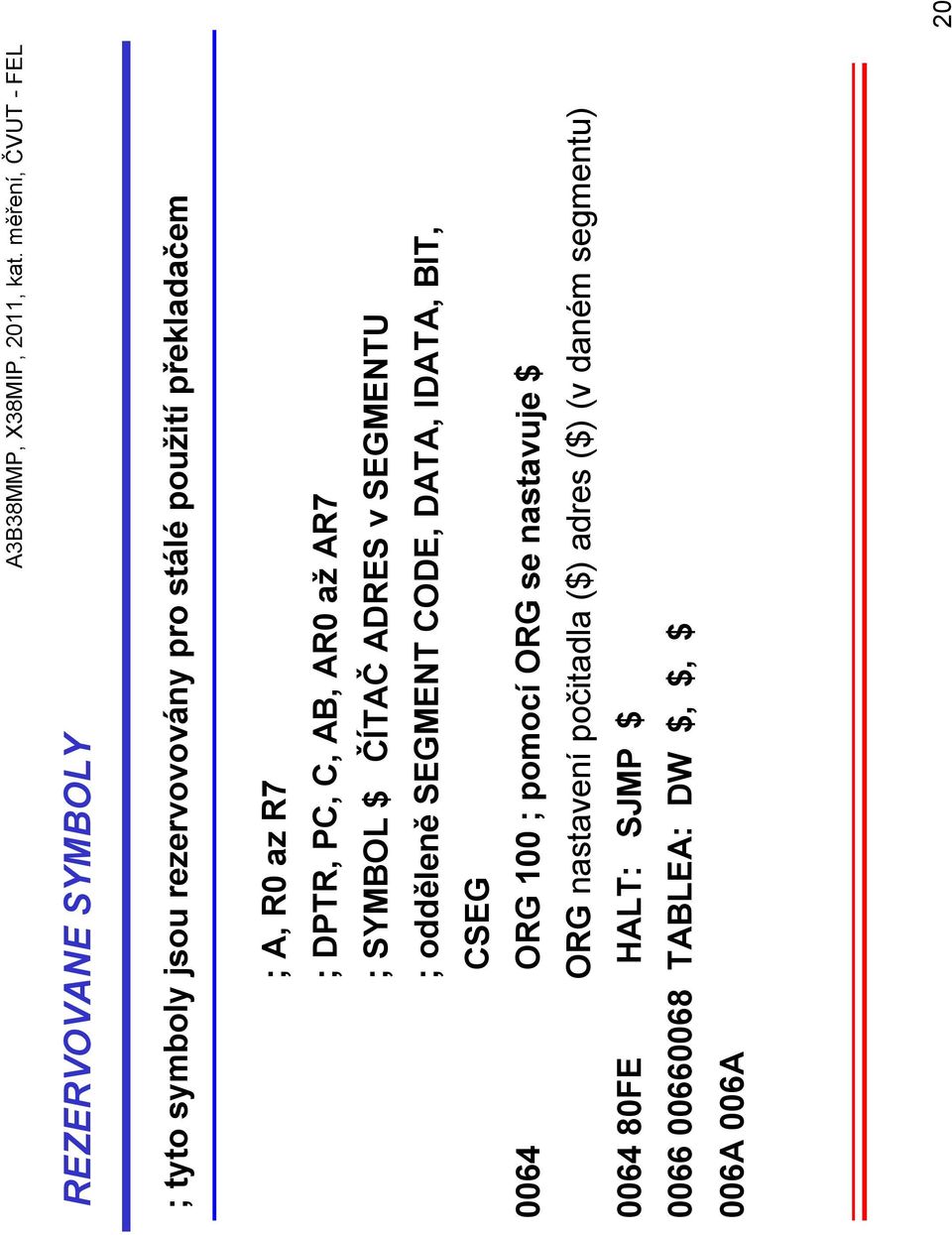

20 REZERVOVANE SYMBOLY ; tyto symboly jsou rezervovovány pro stálé použití překladačem ; A, R0 az R7 ; DPTR, PC, C, AB, AR0 až AR7 ; SYMBOL $ ČÍTAČ ADRES v SEGMENTU ; odděleně SEGMENT CODE, DATA, IDATA, BIT, CSEG 0064 ORG 100 ; pomocí ORG se nastavuje $ ORG nastavení počitadla ($) adres ($) (v daném segmentu) FE HALT: SJMP $ TABLEA: DW $, $, $ 006A 006A 20

21 OPERÁTORY ; aritmetické operátory ; =,- znaménko +5, FFFF SYM SET -1 FFFE SYM SET NOT 1 FFFE SYM SET NOT 0000$0000$0000$0001B FFFF SYM SET NOT FFFF SYM SET (NOT 1) +1 FFF6 SYM SET -0AH ; +, sčítání, odečítání ; * 1200h * 7 násobení ; / dělení 0004 SYM SET 17/4 ; celočíselné dělení 0001 SYM SET 17 MOD 4 ; zbytek po dělení 0078 SYM SET ( ) * 12 ; změna pořadí výkonu operací 21

22 BINÁRNÍ OPERACE ; ; NOT FFFA sym set NOT 5 ; negace - jedničkový doplněk 04D2 sym set sym set HIGH 1234; vyšší Byte 00D2 sym set LOW 1234; nižší Bytet ; SHR, SHL POSUN DOPRAVA, DOLEVA 0020 sym set 2 SHL 4 sym set 0FFH AND 12H; logická AND operace 00B3 sym set 12H OR sym set 12 XOR 15 22

23 ; A3B38MMP, X38MIP, 2011, kat. měření, ČVUT - FEL RELAČNÍ OPERÁTORY ; >= / GTE GREATER THAN OR EQUAL TO ; <= / LTE LESS THAN OR EQUAL TO ; <> / NE NOT EQUAL ; = / EQ EQUAL ; < / LT LESS THAN ; > / GT GREATER THAN ; OPERÁTORY GTE, LTE, NE, EQ, LT, GT ;... je nutno oddělit mezerou od operandu ; OPERATORY <>= není nutno oddělovat mezerou 23

24 PRIORITA OPERATORU ; priorita - pořadí použití operátorů při vyhodnocení symbolu ; 1. ( ZÁVORKY ) ; 2. NOT, HIGH, LOW ; 3. =, - JAKO ZNAMÉNKO ; 4. *, /, MOD, ^ ; 5. +, - SČÍTÁNÍ, ODEČÍTÁNÍ ; 6. SHR, SHL ; AND, OR, XOR ; >=, <=, =, <, > 24

25 ; NUMERICKÉ VÝRAZY - TYP SEGMENTU ; ; v tabulce XREF uveden TYP SYMBOLU ; NUMBER - (CISLO) nezávisí na segmentu ; CSYM adresový symbol (SEG.) kódový ; DSYM adresový symbol DATOVÝ - INTERNÍ PAM. ; ISYM IDATA symbol (INT. DAT. paměť nepř. adresov.) ; XSYM adresový symbol DATOVÝ (EXT. PAMET) ; BSYM bitový symbol ; 1) Výsledek unární operace (+,- jako znaménko ; NOT, LOW, HIGH) mají stejný typ seg. jako operand ; 2) Výsledek všech binárních operací ; (MIMO + A -) nemá segmentový typ ; 3) Pro binární operace + A - pokud má pouze!!! ; jeden seg. typ, pak má stejný typ ; výsledek v ostatních případech nemá typ 25

26 OPERACE SE SYMBOLY RUZNÉHO TYPU ; ; CSYM + (DSYM-DSYM) = TYP CODE ; DSYM - DSYM = CISLO (BEZ TYPU) ; CISLO + CISLO = CISLO ( BEZ TYPU) ; CSYM + CISLO = TYP CODE 006C 08484C41 MSG: DB LEN,'HLASENI', E LEN EQU $-MSG-1 ; spočítá délku řetězce 26

27 REZERVACE MÍSTA V PAMĚTI, DEFINICE KONSTANT ; nejdříve definovat typ seg. (CSEG, DSEG, BSEG, XSEG a výraz, až pak je možno použít návěští DSEG (at 40h ) DS výraz (např. DS 2, ) rezervace v pam. DATA XSEG (např. at 0A400h) DS 6 ; rezervace místa pro 6 bajtů v paměti typu XDATA CSEG HLASENI: DB VYRAZ [VYRAZ,...] BYTE v paměti CODE D2 DB 0,1,'A', LOW (1234D) BSEG bseg at 20h.0 ; DW VYRAZ [,VYRAZ,..] SLOVA v paměti CODE ; DBIT vyraz ( počet míst pro bitové proměnné) ANO_NE_Pr: dbit 1 ANO_NE_Suma: dbit 1 27

28 ; DIREKTIVY PRO PŘIŘAZENÍ JMÉNA SYMBOLU VYPNUTI BIT 20h.2 ; definice bit. sym. vypnutí na adr. 20h.2 CISLO1 DATA 30h ; definice datového symbolu CISLO1 CISLO2 DATA 34h ; (lze použít MOV R1, # CISLO1 ( jaký je rozdíl mezi MOV R1, CISLO1 a MOV R1, #CISLO1? ) 28

29 PŘÍKLAD POUŽITÍ JMEN SYMBOLU S PŘIŘAZENÝM TYPEM 0000 RESET code 0000 ; reset - začátek prog. pro resetu 0003 Intr0 code 03 ; adr pro obsluhu přer. INT0 000B IntrTF0 code 0bh ; adr pro obsluhu přer. čas. T Intr1 code 13h ; adr pro obsluhu přer. INT pos_zac equ 30h ; posun začátku programu CSEG at Reset E JMP reset + Pos_zac CSEG at Intr B295 CPL P RETI CSEG at IntrTF0 000B B295 CPL P D 32 RETI CSEG at Intr B295 CPL P RETI 29

30 PŘÍKLAD POUŽITÍ JMEN SYMBOLU S PŘIŘAZENÝM TYPEM -2 CSEG at Reset + Pos_zac ; povolení přerušení a ještě další instrukce 0030 opakuj: NOP NOP FC JMP opakuj END 30

31 ; PODMÍNĚNÝ PŘEKLAD - 1 CSEG ; TYP_PROC 0 - AT89C2051, 1 - AT89C8252, 2 - C8051F020 Silic. Lab. $ SET (TYP_PROC = 0); 0 nebo 1, nebo 2 $ IF (TYP_PROC = 0) ; program inicializace UART pro AT89C2051 ZASOBNIK SET 40h LED SET P1.5 TLAC SET P 1.4 $ ELSEIF (TYP_PROC = 1), KONSTUKCE S ; ELSEIF mozna POUZE s $ ; program inicializace pro AT89C8252 ZASOBNIK SET 80h LED SET P2.5 TLAC SET P 1.4 $ ELSEIF (TYP_PROC = 2) ; program inicializace pro C8051F020 ZASOBNIK SET 80h LED SET P1.5 TLAC SET P3.5 ; program inicializace pro AT89C8252 $ ENDIF 31

32 ; PODMÍNĚNÝ PŘEKLAD - 2 CSEG ZAC: ; tady je hlavní a společný program MOV SP, # ZASOBNIK ; Inicializace SP podle typu proc. NOP ; NOP ;... END ; konec programu Využití jednoho programu pro více variant zařízení, zadání parametrů pro podmíněné přeložení jednotlivých částí programu. Modifikace, podle velikosti záznamové paměti, zobrazovače v přístroji, klávesnice, rozhraní... 32

33 Vyhodnocení symbolu záporná čísla - poznámka vyhodnocení symbolu 16 bitově MOV A, # symbol? jak je možné (8-bitový registr, 16- bitová hodnota?) ---- přesune se pouze dolní Byte stejné jako - MOV A, # low ( symbol) Jak u dvojkového doplňku? číslo -1 ve dvojkovém doplňku: FFFFh (16-bitově) -1 FFh (8-bitově) dolní byte je stejný FF proto možné konst SET -1 FFFF 1 konst set FF 2 mov a, #konst 3 end MOV A, # konst (do 8- bit. aku dosadí dolní byte konst) 33
