Požární klapka. Typ FKRS-EU. CZ/cs. Návod k obsluze, montáži a údržbě. v souladu s Prohlášením o vlastnostech. DoP / FKRS-EU / DE / 002

Transkript

1 Návod k obsluze, montáži a údržbě CZ/cs Požární klapka Typ FKRS-EU v souladu s Prohlášením o vlastnostech DoP / FKRS-EU / DE / 00 Před začátkem všech prací si přečtěte návod!

2 TROX GmbH Heinrich-Trox-Platz 70 Neukirchen-Vluyn Německo Telefon: +9 (0) 8 00 Fax: +9 (0) trox@trox.de Internet: Překlad originálu A ,, CZ/cs 08/0 0

3 Obecné informace Obecné informace O tomto návodu Tento návod k obsluze, montáži a údržbě umožnuje pracovníkům obsluhy nebo servisu správně namontovat výrobek TROX popsaný dále a bezpečně a efektivně jej používat. Tento návod k obsluze, montáži a údržbě je určený montážním firmám, firemním technikům, technickému personálu, náležitě vyškoleným osobám a kvalifikovaným elektrikářům nebo technikům vzduchotechniky. Před započetím jakýchkoli prací je nezbytně nutné, aby si tyto osoby návod přečetly a zcela mu porozuměly. Základním předpokladem bezpečné práce je dodržování bezpečnostních poznámek a všech pokynů v tomto návodu. Platí též místní předpisy pro zdraví a bezpečnost při práci a všeobecné bezpečnostní předpisy. Při předání systému je nutné předat návod zákazníkovi. Zákazník musí návod přiložit k dokumentaci systému. Tento návod musí být uschován na místě, které je vždy přístupné. Ilustrace v tomto návodu jsou pouze informativní a nemusejí odpovídat skutečné podobě. Copyright Tento dokument, včetně všech ilustrací, je chráněn autorským právem a týká se pouze odpovídajícího výrobku. Užití bez souhlasu může být porušením autorského práva a na toho, kdo se takového užití dopustil, se může vztahovat odpovědnost za škodu. To se týká zejména: zveřejnění obsahu kopírování obsahu překladu obsahu mikrokopírování obsahu uložení obsahu do elektronických systémů a jeho úprava Omezení odpovědnosti Údaje v tomto návodu odpovídají platným normám a doporučením, stavu technologie a našim odborným znalostem a dlouholetým zkušenostem. Výrobce nepřebírá odpovědnost za škody způsobené těmito příčinami: Nedodržení pokynů v tomto návodu Nesprávné použití Obsluha nebo zacházení nekvalifikovanými osobami Neoprávněné změny Technické úpravy Použití neschválených náhradních dílů Skutečný rozsah dodávky se může od údajů v tomto návodu lišit v případě konstrukce na zakázku, dodatečných možností objednávky nebo v důsledku aktuálních technických změn. Platí závazky sjednané v objednávce, obecné obchodní podmínky, dodací podmínky výrobce a právní předpisy platné v době uzavření smlouvy. Vyhrazujeme si právo provádět technické změny. Odpovědnost za vady Odpovědnost za vady je podrobně upravená v oddíle VI, Záruční reklamace, Dodacích a platebních podmínek společnosti TROX GmbH. Dodací a platební podmínky společnosti TROX GmbH jsou dostupné na Technická služba TROX V zájmu co nejrychlejšího odstranění závady si prosím připravte tyto informace: Datum dodání součástí a systémů TROX Objednací číslo TROX Název výrobku Stručný popis závady Kontakt pro případ poruchy Online Telefon

4 Obecné informace Bezpečnostní poznámky Symboly se v tomto návodu používají k upozornění uživatele na možná rizika. Signální slova vyjadřují míru rizika. NEBEZPEČÍ! Bezprostřední nebezpečí, které, pokud není odvráceno, způsobí usmrcení nebo vážnému zranění osob. VAROVÁNÍ! Potenciální nebezpečí, které, není-li odvráceno, může způsobit usmrcení nebo vážnému zranění osob. Bezpečnostní poznámky jako součást návodu Bezpečnostní poznámky se mohou týkat jednotlivých pokynů. V tomto případě jsou bezpečnostní poznámky součástí pokynů, a tedy usnadňují jejich plnění. Užijí se výše uvedená signální slova. Příklad:. Odšroubujte šroub.. POZOR! Nebezpečí přiskřípnutí prstu při zavírání víka. Pozor při zavírání víka.. Utáhněte šroub. POZOR! Potenciální nebezpečí, které, není-li odvráceno, může způsobit lehké či středně těžké zranění osob. UPOZORNĚNÍ! Potenciální nebezpečí, které, není-li odvráceno, může způsobit škodu na majetku. Konkrétní bezpečnostní poznámky K upozornění na konkrétní rizika se v bezpečnostních poznámkách používají tyto symboly: Výstražná značka Druh nebezpečí Varování před nebezpečným místem. ŽIVOTNÍ PROSTŘEDÍ! Riziko znečištění životního prostředí Rady a doporučení Užitečné rady a doporučení, a také informace pro efektivní a bezvadný provoz.

5 Obsah Bezpečnost Obecné bezpečnostní poznámky Použití ve stavbě Kvalifikovaný personál... 6 Technická data Obecné údaje FKRS-EU s tavnou pojistkou FKRS-EU s pružinovým servopohonem... 9 Doprava a skladování... Součásti a jejich funkce.... FKRS-EU s tavnou pojistkou.... FKRS-EU s pružinovým servopohonem... Vestavba.... Situace vestavby.... Bezpečnostní poznámky k vestavbě.... Obecné informace o vestavbě..... Po zabudování.... Masivní stěny Mokrá vestavba Suchá vestavba s kruhovým vestavným modulem Suchá vestavba s protipožární ucpávkou Suchá vestavba s čelním stěnovým rámem WA Masivní stropní desky..... Mokrá vestavba..... Suchá vestavba s kruhovým vestavným modulem..... Suchá vestavba s protipožární ucpávkou..... Mokrá vestavba do betonových nástavců....6 Lehké příčky Mokrá vestavba Suchá vestavba se čtvercovým vestavným modulem TQ Suchá vestavba s protipožární ucpávkou Suchá vestavba s vestavným modulem GL Požární stěny Mokrá vestavba Suchá vestavba se čtvercovým vestavným modulem TQ....8 Zdi šachet Mokrá vestavba Suchá vestavba s čtvercovým vestavným modulem EQ....9 Zavěšení požární klapky Obecné Upevnění na stropní desku Požární klapky s protipožární ucpávkou... 6 Připojení potrubí Potrubí Odstranění přepravní/montážní ochrany Omezení roztahování potrubí Pružné manžety Krycí mřížka Kontrolní otvor Provedení elektrického zapojení Připojení koncových spínačů (požární klapky s tavnou pojistkou) Připojení pružinového servopohonu Vyrovnání potenciálů Funkční zkouška Požární klapka s tavnou pojistkou Požární klapka s pružinovým servopohonem... 9 Uvedení do provozu... 0 Údržba Obecné Místa mazání Výměna tavné pojistky Kontrolní, údržbové a opravárenské práce... 8 Vyřazení z provozu, demontáž a likvidace Index... 6

6 Bezpečnost Kvalifikovaný personál Bezpečnost. Obecné bezpečnostní poznámky Ostré hrany, ostré rohy a tenké plechové součásti POZOR! Nebezpečí poranění o ostré hrany, ostré rohy a tenké plechové součásti! Ostré hrany, ostré rohy a tenké plechové součásti mohou způsobit pořezání či poškrábání. Při provádění každého úkonu si počínejte opatrně. Noste ochranné rukavice, bezpečnostní obuv a ochrannou přilbu. Nesprávné použití VAROVÁNÍ! Nebezpečí v důsledku nesprávného použití! Nesprávné použití požární klapky může vést k výskytu nebezpečných situací. Požární klapku nikdy nepoužívejte v oblastech s možností výbuchu jako klapku pro odvod kouře venku bez dostatečné ochrany před povětrnostními vlivy v prostředí, kde zamýšlené nebo nezamýšlené chemické reakce mohou požární klapku poškodit nebo způsobit její korozi Elektrické napětí. Kvalifikovaný personál NEBEZPEČÍ! Nebezpečí zasažení elektrickým proudem! Nedotýkejte se žádných součástí pod napětím! Elektrické vybavení je pod nebezpečným elektrickým napětím. Na elektrickém systému smí pracovat pouze vyškolení kvalifikovaní elektrikáři. Než začnete pracovat na elektrickém vybavení, vypněte elektrické napájení.. Použití ve stavbě Požární klapka se používá jako automatické uzavírací zařízení bránící šíření ohně a kouře v potrubí. Protipožární klapka je vhodná pro systémy přiváděného a odváděného vzduchu. Používání požární klapky je dovoleno pouze v souladu s pokyny pro vestavbu a s technickými údaji uvedenými v tomto návodu k montáži, obsluze a údržbě. Změny požární klapky a použití náhradních dílů, které nebyly schváleny firmou TROX, nejsou dovoleny. VAROVÁNÍ! Nebezpečí zranění v důsledku nedostatečné kvalifikace osob! Nesprávné použití může způsobit těžká zranění nebo škody na majetku. Práci mohou provést výhradně kvalifikovaní pracovníci. Pro práce popsané v návodu k obsluze se vyžadují tyto kvalifikační stupně: Kvalifikovaný elektrikář Kvalifikovaní elektrikáři jsou vyškolení pracovníci, kteří mají odborné znalosti a zkušenosti a kteří znají příslušné normy a předpisy, aby mohli pracovat s elektrickými systémy a rozpoznat a vyhnout se potenciálnímu nebezpečí. Kvalifikovaný personál Specializovaný personál jsou vyškolení pracovníci, kteří mají odborné znalosti a zkušenosti a kteří znají příslušné předpisy k tomu, aby dokázali plnit zadané povinnosti, rozpoznat možné nebezpečí a vyhnout se mu. 6

7 Technická data Obecné údaje Technická data. Obecné údaje Jmenovité rozměry Rozsah průtoku vzduchu Rozsah rozdílu tlaku 00 mm až 770 l/s až 770 m³/h až 00 Pa Provozní teplota Nejméně 0 0 C Spouštěcí teplota Nátoková rychlost 7 C nebo 9 C (pro vzduchotechnická zařízení teplého vzduchu) 8 m/s s tavnou pojistkou Netěsnost při zavřeném listu EN 7, třída Netěsnost pláště 0 m/s s pružinovým servopohonem EN 7, třída C Soulad s předpisy ES Nařízení o stavebních výrobcích (EU) č. 0/0 ČSN EN 60:00 Vzduchotechnika budov požární klapky EN 0- Klasifikace část : Požárně odolná potrubí a požární klapky EN 66- Zkoušení požární odolnosti provozních instalací část : Požární klapky EN 7 Větrání budov koncové prvky vzduchotechnických zařízení Prohlášení o vlastnostech DoP / FKRS-EU / DE / 00 ) U jednotek s přídavnými díly se teplota může měnit ) Údaje platí pro stejná vstupní a výstupní podmínky pro požární klapku Typový štítek A########### TROX GmbH Heinrich-Trox-Platz 70 Neukirchen-Vluyn GERMANY Jahr/year-## DoP / XXX-XX / DE / 0## EN 60: / Brandschutzklappe/fire damper XXX-XX EI TT (ve-ho, i o) S - (00 Pa) Obr. : Typový štítek (příklad) značka CE Adresa výrobce Číslo a rok vydání evropské normy Informovaný subjekt Dvě poslední číslice roku, v němž byla přidána značka CE 6 Rok výroby 7 Č. prohlášení o vlastnostech 8 Webová stránka, z níž lze stáhnout Prohlášení o vlastnostech 9 Povinně uváděné vlastnosti; třída požární odolnosti závisí na použití a může se měnitä Kapitola. Situace vestavby na straně 0 Typ 7

8 Technická data FKRS-EU s tavnou pojistkou. FKRS-EU s tavnou pojistkou Rozměry a hmotnost L = ~ ~ 7 Ø DN Obr. : FKRS-EU s tavnou pojistkou Ponechejte volný prostor pro obsluhu Hmotnost [kg] Jmenovitý rozměr [mm] ØDN [mm] FKRS-EU s tavnou pojistkou,,6,8,0,,,7,,8,... s kruhovým vestavným modulem (ER)... se čtvercovým vestavným modulem (EQ)... se čtvercovým vestavným modulem (TQ),7 8,6 7,6 7,,0 9,8,, 6,0,0 7,, 0, 9,9,,6 8,8 7,,9 0,0, 6, 7,0 7,9 8,8 9,7 0,6,0,7,8... s čelním stěnovým rámem (WA),, 6, 6,6 7, 8, 9,0 0,,7,6 8

9 Technická data FKRS-EU s pružinovým servopohonem Koncové spínače Délka / průřez připojovacího kabelu m / 0, mm² Krytí IP 66 Provedení kontaktu přepínací kontakt, pozlacený Nejvyšší spínací proud 0, A Nejvyšší spínací proud 0 V DC, 0 V AC Stykový odpor cca 0 mω. FKRS-EU s pružinovým servopohonem Rozměry a hmotnost L = ~ ~ Ø DN Obr. : FKRS-EU s pružinovým servopohonem Ponechejte volný prostor pro obsluhu Hmotnost [kg] Jmenovitý rozměr [mm] ØDN [mm] FKRS-EU s pružinovým servopohonem,,,6,7,0,,,0, 6,... s kruhovým vestavným modulem (ER)... se čtvercovým vestavným modulem (EQ) 7, 0, 9, 9,,8,6,,9 7,8 6,8 9,,0,0,7,, 0,6 9,,7,8 9

10 Technická data FKRS-EU s pružinovým servopohonem Hmotnost [kg] Jmenovitý rozměr [mm] se čtvercovým vestavným modulem (TQ) 7, 7,9 8,8 9,7 0,6,,,8, 7,6... s čelním stěnovým rámem (WA) 6, 7,0 7,9 8, 9, 0,0 0,8,0,, Pružinový servopohon BLF... Provedení 0-T TR -T-ST TR Napájecí napětí 0 V AC ± % 0/60 Hz V AC ±0 % 0/60 Hz nebo V DC 0 % / +0 % Připojení Natažení pružiny 6 W W Doba chodu Klidová poloha W, W Dimenzování Zpětný chod motoru / pružiny 7 VA 0 7 s / 0 s Koncové spínače Provedení kontaktu přepínací kontakty Spínací napětí Spínací proud Stykový odpor 0 V DC / 0 V AC ma A <00 mω Třída ochrany II III Krytí IP Skladovací teplota -0 až 0 C Okolní teplota -0 až 0 C ¹ Okolní vlhkost 9% relativní vlhkostí, nekondenzující Připojovací kabel Servopohon m / 0,7 mm² Koncové spínače ¹ Až do teploty 7 C bude s jistotou dosaženo bezpečné polohy. m / 6 0,7 mm² 0

11 Doprava a skladování Doprava a skladování Kontrola při dodání Okamžitě po přijetí zkontrolujte, zda jsou dodané položky úplné a zda nedošlo k jejich poškození během přepravy. V případě jakéhokoli poškození nebo neúplné dodávky kontaktujte neprodleně dopravní společnost a svého dodavatele. Požární klapka Případné dodatečné díly nebo příslušenství návod k obsluze ( na dodávku) Barevné odstíny na listu klapky Listy požární klapky jsou ošetřené impregnační látkou zeleného odstínu. Výsledné barevné odstíny na listu klapky jsou výsledkem technických vlivů a nepředstavují žádnou závadu. Doprava na pracovišti Pokud je to možné, dopravte požární klapku až na místo vestavby v přepravním obalu. Skladování Jestliže má být klapka skladována dočasně: Odstraňte všechny plastové obaly. Chraňte klapku před znečištěním a poškozením. Požární klapku skladujte na suchém místě mimo přímé sluneční záření. Nevystavujte klapku (ani v obalu) působení povětrnostních vlivů. Nevystavujte při skladování klapku teplotám nižším než -0 C nebo vyšším než 0 C. Obal Obalový materiál zlikvidujte náležitým způsobem.

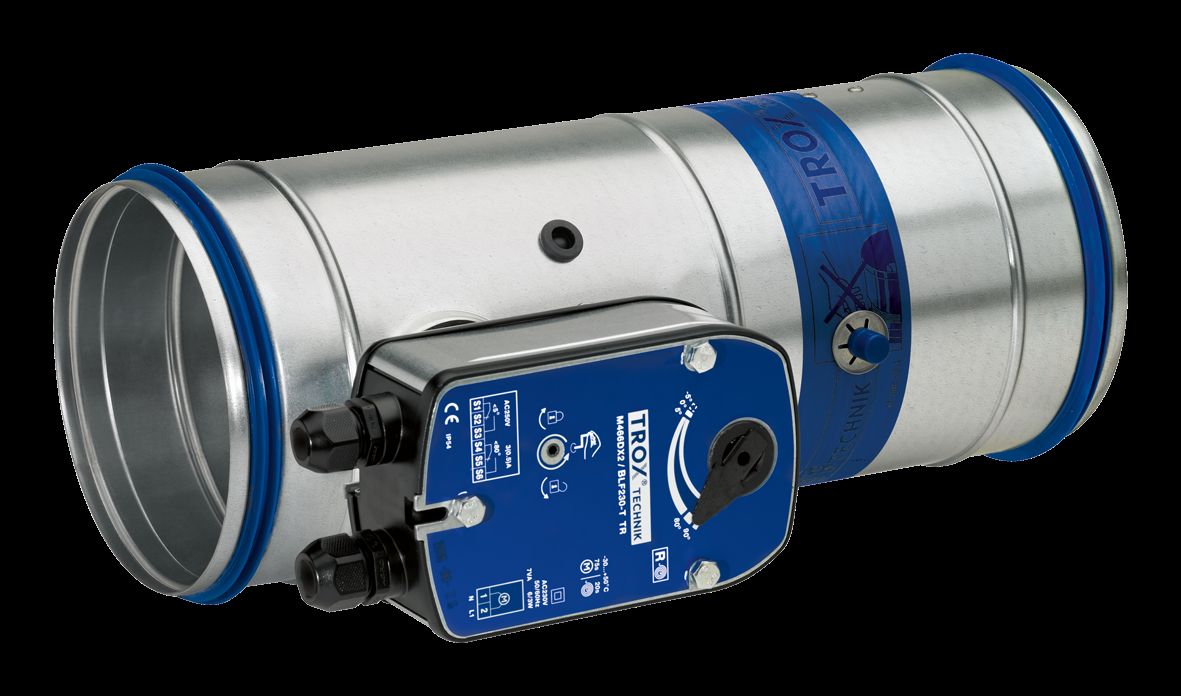

12 Součásti a jejich funkce FKRS-EU s pružinovým servopohonem Součásti a jejich funkce Požární klapky se používají jako bezpečnostní součásti ve vzduchotechnice. Požární klapka se používá jako uzavírací zařízení bránící šíření ohně a kouře v potrubí. Během provozu při normální teplotě je list požární klapky otevřený, takže umožňuje proudění vzduchu VZT systémem.. FKRS-EU s pružinovým servopohonem ④ ③ ⑤ ② ① Jestliže se teplota při požáru zvýší, list klapky se zavře. Klapka se zavře při 7 C ( 9 C ve vzduchotechnice pro teplý vzduch). Pokud se list klapky v důsledku nárůstu teploty (tzn. v případě požáru) zavře, nesmí být klapka znovu otevřena. ⑥ Pro zajištění správného fungování požární klapky lze provést zkoušku. Ä ⑦. FKRS-EU s tavnou pojistkou ④ ③ ⑤ ② ① ② ③ ④ ⑤ ⑥ ⑦ ① ⑥ ⑦ Obr. : FKRS-EU s tavnou pojistkou ① ② ③ ④ ⑤ ⑥ ⑦ Obr. : FKRS-EU s pružinovým servopohonem Plášť Tavná pojistka List klapky s těsněním Kontrolní otvor Břitové těsnění Rukojeť s aretací a ukazatelem nastavení klapky Spouštěcí zařízení Popis funkce Pružinový servopohon umožňuje motorizované otevírání a zavírání listu klapky a lze jej aktivovat z centrály systému řízení budov. Pokud je do servopohonu přiváděno elektrické napájení, zůstává list klapky otevřený. Jestliže v případě požáru nastane jedna z těchto možností, vnitřní termoelektrické spouštěcí zařízení zavře list klapky: Popis funkce V požární klapce s tavnou pojistkou se uzavření klapky spouští tavnou pojistkou. Jestliže teplota uvnitř klapky vzroste na 7 C nebo9 C, tavná pojistka spustí pružinový mechanismus. Pružinový mechanismus pak způsobí zavření listu klapky. Plášť Čidlo teploty List klapky s těsněním Kontrolní otvor Břitové těsnění Pružinový servopohon Termoelektrické spouštěcí zařízení Teplota v požární klapce je vyšší než 7 C, případně je vyšší než 9 C Okolní teplota vně spouštěcího zařízení je vyšší než 7 C Došlo k výpadku napájení (při výpadku se klapka zavře) Pružinový servopohon je standardně vybaven koncovými spínači, které se mohou používat pro indikaci polohy listu klapky. Volitelně může být požární klapka dodána nebo dodatečně vybavena jedním nebo dvěma koncovými spínači. Koncové spínače mohou signalizovat polohu listu klapky do centrály BMS nebo do systému požárního alarmu. Pro indikaci polohy OTEVŘENO nebo ZAVŘENO je nutný pouze jeden koncový spínač.

13 Vestavba Situace vestavby Vestavba. Situace vestavby Poznámka Třídy požární odolnosti požární klapky a stěny nebo stropní desky se mohou lišit. Nižší třída požární odolnosti určuje třídu požární odolnosti celé soustavy. Situace vestavby Nosná konstrukce Umístění instalace Minimální tloušťka [mm] Třída požární odolnosti EI TT (v e h o, i o) S Druh vestavby Informace o vestavbě Masivní stěny Hrubá hustota 00 kg/m³ v masivních stěnách 00 EI 0 S N Ä 6 W Ä 8 EI 90 S E Ä 7 W Ä 8 Přímo na pevné stěny 00 EI 90 S E Ä 0 Masivní stropní desky Hrubá hustota 600 kg/m³ v masivních stropních deskách 0 EI 0 S N Ä EI 90 S E Ä W Ä v betonových základech N Ä Lehké příčky Požární stěny Zdi šachet V lehkých příčkách s kovovou nosnou konstrukcí a obložením na obou stranách V lehkých příčkách s kovovou nosnou konstrukcí, obložením z obou stran a pružným stropním spojem V požárních stěnách s kovovou nosnou konstrukcí a obložením z obou stran V lehkých příčkách s kovovou nosnou konstrukcí a obložením na jedné straně 00 EI 0 S N Ä 9 E Ä W Ä EI 90 S N Ä 9 E Ä W Ä 00 EI 90 S E Ä 6 EI 90 S N Ä 9 E Ä 90 EI 90 S N Ä EQ Ä ) Třída požární odolnosti závisí na podrobnostech instalace N = mokrá vestavba E = vestavný modul nebo sada (ER, TQ, WA, GL) EQ = vestavný modul EQ W = protipožární ucpávka

14 Vestavba Obecné informace o vestavbě > Po zabudování. Bezpečnostní poznámky k vestavbě Ostré hrany, ostré rohy a tenké plechové součásti a POZOR! Nebezpečí poranění o ostré hrany, ostré rohy a tenké plechové součásti! Ostré hrany, ostré rohy a tenké plechové součásti mohou způsobit pořezání či poškrábání. Při provádění každého úkonu si počínejte opatrně. Noste ochranné rukavice, bezpečnostní obuv a ochrannou přilbu.. Obecné informace o vestavbě a Obr. 6: Vestavné polohy a vzdálenosti a Odstup mezi dvěma požárními klapkami Vzdálenost závisí na situací vestavby a je uvedena v podrobném popisu vestavby. UPOZORNĚNÍ! Poškození požární klapky Chraňte požární klapku před znečištěním a poškozením. Zakryjte otvory a spouštěcí zařízení (např. plastovou fólií), aby byly chráněny proti maltě a kapající vodě. Až do dokončení montáže neodstraňujte případnou montážní ochranu. Pamatujte si: Ovládací součásti, elektrický servopohon a revizní otvor musí zůstat přístupné pro kontrolu a údržbu. Zátěž na plášť může poškodit funkci požární klapky. Klapka musí být tedy vestavěna tak, aby nevzniklo žádné napětí. Mokrá vestavba: Obvodová mezera»s«musí být dostatečně velká, aby umožňovala vyplnění maltou i v případě tlustších stěn. Před montáží: Proveďte funkční zkoušku, pak požární klapku zavřete.ä Poloha při vestavbě Požární klapku lze namontovat s osou listu klapky v libovolné poloze (0 až 60 )(Obr. 6). Poloha spouštěcího mechanismu není rozhodující, ovšem tento mechanismus musí zůstat přístupný pro údržbu. Přijatelné druhy malty pro mokrou vestavbu V případě mokré vestavby se volné mezery mezi skříní požární klapky a stěnou nebo stropní deskou musí uzavřít maltou. Je přitom nutné zabránit tvorbě vzduchových bublin. Hloubka maltového lože by se měla rovnat tloušťce stěny, ale musí činit nejméně 00 mm. Přijatelné jsou tyto druhy malty: DIN 0: skupiny II, IIa, III, IIIa; protipožární malta skupin II, III EN 998-: Třídy M. až M 0 nebo protipožární malta tříd M. to M 0 Rovnocenné malty, které splňují požadavky výše uvedených norem, sádrová malta nebo beton. Přijatelné systémy protipožárních ucpávek Lze použít tyto systémy protipožárních ucpávek: Systém protipožárních ucpávek Hilti Protipožární deska CFS-CT B S 0/0 Protipožární nátěr CFS-CT Protipožární těsnění CFS-S ACR Systém protipožárních ucpávek HENSEL Deska z minerální vlny ROCKWOOL Hardrock 0 Protipožární nátěr HENSOMASTIK KS Farbe (nátěr) Protipožární těsnění HENSOMASTIK KS Spachtel (těsnění).. Po zabudování Vyčistěte požární klapku. Odstraňte případný dopravní/montážní ochranu. V případě mokré vestavby se tato ochrana nesmí odstranit, dokud malta nezatvrdne. Vyzkoušejte funkčnost požární klapky.

15 Vestavba Obecné informace o vestavbě > Po zabudování Připojte potrubí. Proveďte elektrické zapojení.

16 Vestavba Masivní stěny > Mokrá vestavba. Masivní stěny W 0 W 0 0 s 0 s 0 W s 0.. Mokrá vestavba ① a 0 ① ① a 0 Obr. 7: Vestavba do masivní stěny ① Malta Strana zabudování Strana obsluhy Personál: Kvalifikovaný personál Materiály: Malta Ä Přijatelné druhy malty pro mokrou vestavbu na straně Požadavky Třída požární odolnosti EI 0 S Masivní stěny nebo požární stěny například z betonu, pórobetonu, cihel nebo sádrokartonu podle EN 89 (bez otevřených prostor), hrubá hustota 00 kg/m³ a W 00 mm vzdálenost od nosných stavebních prvků 0 mm Minimální odstup mezi dvěma klapkami 0 mm. Vytvořte vhodný prostup nebo jádrový otvor: ØDN + nejméně 80 mm. Vložte požární klapku do otvoru pro zabudování a zajistěte ji. Přesvědčte se, že vzdálenost připojovacího hrdla na straně obsluhy od stěny je 0 mm. Je-li tloušťka stěny > mm, nastavte požární klapku pomocí prodlužovacího nástavce nebo spiro potrubí.. Uzavřete okrajovou mezeru»s«pomocí malty. Hloubka maltového lože musí být nejméně 00 mm. Je-li požární klapka zabudována během stavby stěny, není zapotřebí okrajová mezera»s«. Volné mezery mezi požární klapkou pro odvod kouře a stěnou se musí uzavřít maltou. Je přitom nutné zabránit tvorbě vzduchových bublin. Hloubka maltového lože by se měla rovnat tloušťce stěny. 6

17 Vestavba Masivní stěny > Suchá vestavba s kruhovým vestavným..... Suchá vestavba s kruhovým vestavným modulem ØD DN B Obr. 8: Vestavba s kruhovým vestavným modulem Kruhový vestavný modul Upevnění šrouby Kryt Prodlužovací nástavec Personál: Kvalifikovaný personál D Instalační otvor Ä Tabulka na straně 7 A Strana zabudování B Strana obsluhy Požadavky Třída požární odolnosti EI 90 S Masivní stěny nebo požární stěny například z betonu, pórobetonu, cihel nebo sádrokartonu podle EN 89 (bez otevřených prostor), hrubá hustota 00 kg/m³ a W 00 mm vzdálenost mezi vestavným modulem a nosnými stavebními prvky 7 mm minimální odstup mezi dvěma vestavnými moduly 00 mm. Vytvořte odpovídající otvor o průměru ØD Ä Tabulka na straně 7. Zasuňte sestavu požární klapky až po kryt do otvoru. Je-li tloušťka stěny > mm, nastavte požární klapku pomocí prodlužovacího nástavce nebo spiro potrubí.. Kryt připevněte nejméně čtyřmi šrouby M6. U masivních stěn a masivních stropních desek je nutné použít vhodné ocelové hmoždinky se schválením orgánu stavebního dozoru. Rozměry instalačního otvoru/krytu [mm] Jmenovitá velikost ØD B Tolerance instalačního otvoru + mm 7

18 Vestavba Masivní stěny > Suchá vestavba s protipožární ucpávk ① ② ③ ④ W a ② D N D N ⑤ ② W A 0 A DN ② ③ ④ ⑤ 00 a = W 0 x DN + a DN Suchá vestavba s protipožární ucpávkou A 0 x 60 ② ⑤ ③ a ④ x D N +a Obr. 9: Montáž s protipožární ucpávkou ① ② ③ ④ Prodlužovací nástavec (v případě potřeby) Protipožární nátěr Lakované desky z minerální vlny, 0 kg/m³ Protipožární nátěr ⑤ Pruhy minerální vlny 80 kg/m³ (pouze pokud vzdálenost a 0 mm) Strana zabudování Strana obsluhy Poznámka: Každá požární klapka musí být zavěšena zvlášťä. 8

19 Vestavba Masivní stěny > Suchá vestavba s protipožární ucpávk... Třída požární odolnosti a podrobnosti k zabudování Třída požární odolnosti Protipožární ucpávka Konstrukce skříně/ DN [mm] Pozinkovaná ocel Nerez ocel Vzdálenost od nosných stavebních prvků [mm] Vzdálenost mezi dvěma požárními klapkami [mm] Dva instalační otvory Jeden instalační otvor (příruba na přírubu) EI 0 S HENSEL EI 0 S Hilti EI 90 S Hilti a = EI 90 S HENSEL Personál: Kvalifikovaný personál Materiály: Systémy protipožárních ucpávek Ä Přijatelné systémy protipožárních ucpávek na straně Požadavky Třída požární odolnosti EI 0 S nebo EI 90 S Ä Třída požární odolnosti a podrobnosti k zabudování na straně 9 Masivní stěny nebo požární stěny například z betonu, pórobetonu, cihel nebo sádrokartonu podle EN 89 (bez otevřených prostor), hrubá hustota 00 kg/m³ a W 00 mm Připojení k potrubí pružnou manžetou (doporučeno). Vyžaduje se otvor, viz Obr. 9. Maximální vzdálenost mezi požární klapkou a otvorem ve stěně činí 00 mm. Vložte požární klapku do instalačního otvoru ve stěně a zajistěte ji závitovými tyčemi. Ä. Nastavte požární klapku pomocí prodlužovacího nástavce (součást příslušenství nebo od externího dodavatele). Poznámka Požární klapka musí mít protipožární nátěr (0 mm) na straně instalace. Připojovací hrdlo požární klapky se natírat nesmí. Právě proto požární klapka vyžaduje prodlužovací nástavec na straně instalace; jako další možnost lze požární klapku připojit k potrubí před provedením nátěru.. Zcela uzavřete obvodovou mezeru mezi požární klapkou a stěnou nebo stropní deskou dvěma vrstvami natřených desek z minerální vlny, 0 kg/m³. Na řezné plochy desek z minerální vlny naneste protipožární tmel a desky utěsněte v otvoru. Protipožárním tmelem utěsněte všechny případné mezery mezi deskami z minerální vlny a obkladovými panely, mezery mezi řeznými plochami přesně vykrojených dílů a mezery mezi deskami a požární klapkou.. Naneste protipožární nátěr na spojení, přechody a na jakékoli nedokonalosti na předem nalakovaných deskách z minerální vlny 6. Naneste protipožární nátěr, nejméně, mm silný, na obvod skříně požární klapky na obou stranách stěny nebo stropní desky. Servopohon a spouštěcí jednotka se natírat nesmějí. 9

20 DN Vestavba Masivní stěny > Suchá vestavba s čelním stěnovým rám..... Suchá vestavba s čelním stěnovým rámem WA 00 W 0 B ØD Obr. 0: Vestavba s čelním stěnovým rámem Čelní stěnový rám Upevnění šrouby Prodlužovací nástavec Personál: Kvalifikovaný personál D Instalační otvor Ä Tabulka na straně 0 A Strana zabudování B Strana obsluhy Požadavky Třída požární odolnosti EI 90 S Masivní stěny nebo požární stěny například z betonu, pórobetonu, cihel nebo sádrokartonu podle EN 89 (bez otevřených prostor), hrubá hustota 00 kg/m³ a W 00 mm 7 mm vzdálenost od nosných stavebních prvků minimální odstup mezi dvěma klapkami 00 mm. Vytvořte odpovídající otvor o průměru ØD Ä Tabulka na straně 0. Požární klapku nastavte pomocí prodlužovacího nástavce nebo spiro trubky na straně zabudování.. Vložte požární klapku s čelním stěnovým rámem doprostřed instalačního otvoru.. Zajistěte čelní stěnový rám čtyřmi závitovými tyčemi M8 (zásuvná vestavba) nebo hmoždinkami. U masivních stěn je nutné použít vhodné ocelové hmoždinky se schválením orgánu stavebního dozoru. Rozměry instalačního otvoru / čelního stěnového rámu [mm] Jmenovitá velikost ØD B Tolerance instalačního otvoru -0 mm / mm 0

21 Vestavba Masivní stropní desky > Mokrá vestavba. Masivní stropní desky.. Mokrá vestavba DN s D s 0 D D 0 D 0 Obr. : Mokrá vestavba do masivních stěn, zavěšení nebo svislá vestavba Malta A Strana zabudování Vestavba po zhotovení stropní desky Personál: Kvalifikovaný personál B Strana obsluhy Materiály: Malta Ä Přijatelné druhy malty pro mokrou vestavbu na straně Požadavky Třída požární odolnosti EI 0 S Masivní stropní desky bez otevřených mezer, vyrobené z betonu nebo pórobetonu, hrubá hustota 600 kg/m³ and D 0 mm 7 mm vzdálenost od nosných stavebních prvků Minimální odstup mezi dvěma klapkami mm. Vytvořte vhodný prostup nebo jádrový otvor: ØDN + nejméně 80 mm. Vložte požární klapku do otvoru pro zabudování a zajistěte ji. Přesvědčte se, že vzdálenost spojovacího nástavce na straně obsluhy od stropní desky 0 mm. Požární klapku nastavte pomocí prodlužovacího nástavce nebo spiro trubky na straně zabudování.. Uzavřete okrajovou mezeru»s«pomocí malty. Hloubka maltového lože musí být nejméně 00 mm.

22 Vestavba Masivní stropní desky > Mokrá vestavba Vestavba během zhotovení stropní desky Je-li požární klapka zabudována během zhotovení stropní desky, není zapotřebí okrajová mezera»s«. Poznámka: Požární klapku nastavte pomocí prodlužovacího nástavce nebo spiro trubky na straně zabudování. Chraňte vnitřek klapky a ovládací součásti nebo servopohon, např. plastovou fólií.

23 Vestavba Masivní stropní desky > Suchá vestavba s kruhovým vestavným..... Suchá vestavba s kruhovým vestavným modulem ØDN B ØD D ØD D Obr. : Suchá vestavba do masivních stěn, zavěšení nebo svislá vestavba Vestavný modul Upevnění šrouby Kryt D Instalační otvor Ä Tabulka na straně A Strana zabudování B Strana obsluhy Personál: Kvalifikovaný personál Požadavky Třída požární odolnosti EI 90 S Masivní stropní desky bez otevřených mezer, vyrobené z betonu nebo pórobetonu, hrubá hustota 600 kg/m³ and D 0 mm vzdálenost mezi vestavným modulem a nosnými stavebními prvky 7 mm minimální odstup mezi dvěma vestavnými moduly 00 mm. Vytvořte odpovídající otvor o průměru ØD Ä Tabulka na straně. Zasuňte sestavu požární klapky až po kryt do otvoru.. Nastavte požární klapku pomocí prodlužovacího nástavce (součást příslušenství nebo od externího dodavatele).. Kryt připevněte nejméně čtyřmi šrouby M6. U masivních stěn a masivních stropních desek je nutné použít vhodné ocelové hmoždinky se schválením orgánu stavebního dozoru. Rozměry instalačního otvoru/krytu [mm] Jmenovitá velikost ØD B Tolerance instalačního otvoru + mm

24 Vestavba Masivní stropní desky > Suchá vestavba s protipožární ucpávk..... Suchá vestavba s protipožární ucpávkou 00 D A Y Detail Y D Detail Z A Z A = DN A = DN Obr. : Vestavba s protipožární ucpávkou, zavěšená nebo svislá Prodlužovací nástavec Protipožární nátěr Lakované desky z minerální vlny, 0 kg/m³ A Strana zabudování B Strana obsluhy Personál: Kvalifikovaný personál Y Z Protipožární ucpávky, v jedné rovině s podlahou (pouze pro svislou vestavbu) Protipožární ucpávky, v jedné rovině se stropem (pouze pro zavěšení) Materiály: Systémy protipožárních ucpávek Ä Přijatelné systémy protipožárních ucpávek na straně Požadavky Třída požární odolnosti EI 90 S Masivní stropní desky bez otevřených mezer, vyrobené z betonu nebo pórobetonu, hrubá hustota 600 kg/m³ and D 0 mm 7 mm vzdálenost od nosných stavebních prvků minimální odstup mezi dvěma klapkami 00 mm Připojení k potrubí pružnou manžetou (doporučeno). Vyžaduje se prostup nebo jádrový otvor ( A = DN mm), s největší vzdáleností 00 mm mezi požární klapkou a otvorem ve světě. Vložte požární klapku do otvoru ve stěně a zajistěte ji závitovými tyčemi Ä Kapitola.9.. Svislé potrubí na straně 6. Přesvědčte se, že vzdálenost spojovacího nástavce na straně obsluhy od stropní desky 0 mm.. Nastavte požární klapku pomocí prodlužovacího nástavce (součást příslušenství nebo od externího dodavatele).

25 Vestavba Masivní stropní desky > Mokrá vestavba do betonových nástavců Poznámka Požární klapka musí mít protipožární nátěr (0 mm) na straně instalace. Připojovací hrdlo požární klapky se natírat nesmí. Právě proto požární klapka vyžaduje prodlužovací nástavec na straně instalace; jako další možnost lze požární klapku připojit k potrubí před provedením nátěru.. Zcela uzavřete obvodovou mezeru mezi požární klapkou a stěnou nebo stropní deskou dvěma vrstvami natřených desek z minerální vlny, 0 kg/m³. Na řezné plochy desek z minerální vlny naneste protipožární tmel a desky utěsněte v otvoru. Protipožárním tmelem utěsněte všechny případné mezery mezi deskami z minerální vlny a obkladovými panely, mezery mezi řeznými plochami přesně vykrojených dílů a mezery mezi deskami a požární klapkou.. Naneste protipožární nátěr na spojení, přechody a na jakékoli nedokonalosti na předem nalakovaných deskách z minerální vlny 6. Naneste protipožární nátěr, nejméně, mm silný, na obvod skříně požární klapky na obou stranách stěny nebo stropní desky. Servopohon a spouštěcí jednotka se natírat nesmějí... Mokrá vestavba do betonových nástavců D 70 0 D Obr. : Instalace s betonovým nástavcem do masivní stropní desky Masivní strop Betonový nástavec Vyztužení Vestavba po zhotovení stropní desky Personál: Kvalifikovaný personál Požadavky Potrubí A Strana zabudování B Strana obsluhy Třída požární odolnosti EI 0 S Masivní stropní desky bez otevřených mezer, vyrobené z betonu nebo pórobetonu, hrubá hustota 600 kg/m³ and D 0 mm Minimální odstup mezi dvěma klapkami mm 7 mm vzdálenost od nosných stavebních prvků. Novou požární klapku připevněte na vzduchotechnické potrubí. Vytvořte betonový nástavec, plán výztuže viz Obr. Pro nástavec s výškou 0 mm se výztuž nevyžaduje

26 Vestavba Masivní stropní desky > Mokrá vestavba do betonových nástavců x=0ø8 ø6 00 ø8 00 >0 Hilti Hit -HY 00 8ø8/(0.) ø8 ø6 x=0ø8 0ø6/(.0) x=0ø8 ø8 0 ø8 70 >0 Hilti Hit -HY 00 8ø8/(0.80) 80 ø8 ø8 x=0ø ø8/(.8) 0 ø8 ø8 ø8 ø8 8ø8 0ø6 ø8 ø8 ø8 ø x0=0ø ø8 ø8 ø8 ø8 8ø8 0ø8 ø8 ø8 ø8 ø x0=0ø Obr. : Plán výztuže pro betonový nástavec s výškou 00 mm nebo 70 mm Ocelová výztuha 8 mm Ocelová výztuha 6 mm Ocelová výztuha 6 mm, zazděná do stropní desky pomocí Hilti-HY00 nebo obdobné Ocelová výztuha 8 mm 6

27 Vestavba Lehké příčky.6 Lehké příčky 6 C-C W 00 Z * Y C A X,, a 0 A * * C * A 6 A A 6 7 Y Z * * 8 X X Obr. 6: Lehká příčka s kovovou nosnou konstrukcí a obložením z obou stran Profil UW Profil CW Šroub nebo ocelový nýt Dvouvrstvé obložení, na obou stranách systému kovových trámků Minerální vlna (v závislosti na provedení) Požadavky 6 Šroub do suché stěny 7 Obkladové panely (podle pokynů k montáži) 8 Přeložte štítek směrem dovnitř a odstřihněte jej * uzavřený konec musí být naproti instalačnímu otvoru A Lehké příčky s kovovou nosnou konstrukcí a obložením na obou stranách, s evropskou klasifikací podle EN 0- nebo s obdobnou vnitrostátní klasifikací Obložení na obou stranách z panelů spojených sádrou nebo betonem nebo ze sádrou vyztuženou vláknem, tloušťka stěny W 00 mm vzdálenost mezi dvěma kovovými trámky 6 mm Instalační otvor musí být zpevněný vyztužovacím profilem nebo vodorovnými či svislými profily Jsou přípustné další vrstvy obložení nebo systémy s dvojitou trámkovou konstrukcí Připojení k potrubí pružnou manžetou (doporučeno) 7

28 Vestavba Lehké příčky Stavba stěny a vytvoření instalačního otvoru Postavte lehkou příčku podle pokynů výrobce a vytvořte instalační otvor, viz Obr. 6 Možnost A: Připravte otvor pro zabudování v kovové nosné konstrukci s vyztužovacími profily. Možnost B: Po obložení stěny vytvořte do stěny čtvercový otvor a zajistěte jej obvodovým kovovým profilem. Druh vestavby Mokrá vestavba Instalační otvor A [mm] Jmenovitá velikost A = DN mm Suchá vestavba se čtvercovým A vestavným modulem TQ B Suchá vestavba s protipožární ucpávkou ) Volitelné obkladové panely ) Tolerance rozměru instalačního otvoru +mm ) Vyžadují se obkladové panely A = DN mm + tloušťka obkladového panelu 8

29 Vestavba Lehké příčky > Mokrá vestavba.6. Mokrá vestavba W W 0 0 ① ① Y Y ③ ③ ④ ② ② W Detail Y 0, W, a 0 ① ① ② ③ ④ ④ 0 s = 0 60 Y ③ ② 00 Obr. 7: Mokrá vestavba ① ② ③ ④ Obvodový kovový profil Šroub do suché stěny Malta Obkladové panely (volitelné; vyžadují se pro montáž s přírubou na přírubě) Strana zabudování Strana obsluhy Podrobnosti vestavby do stěn jiných tlouštěk viz Obr. 8 Třída požární odolnosti a podrobnosti k zabudování Třída požární odolnosti DN [mm] Vzdálenost od nosných stavebních prvků [mm] Vzdálenost mezi dvěma požárními klapkami [mm] Dva instalační otvory Jeden instalační otvor (příruba na přírubu) EI 0 S EI 90 S

30 Vestavba Lehké příčky > Mokrá vestavba Personál: Kvalifikovaný personál Materiály: Malta Ä Přijatelné druhy malty pro mokrou vestavbu na straně Požadavky Třída požární odolnosti EI 0 S nebo EI 90 S Ä Třída požární odolnosti a podrobnosti k zabudování na straně 9 Lehké příčky s kovovou nosnou konstrukcí a obložením na obou stranách, W 00 mm; podrobná specifikace Ä na straně 7. Připojení k potrubí pružnou manžetou (doporučeno). Postavte lehkou příčku podle pokynů výrobce a vytvořte instalační otvor Ä na straně 7.. Vložte požární klapku do otvoru pro zabudování a zajistěte ji. Přesvědčte se, že vzdálenost připojovacího hrdla na straně obsluhy od stěny je 0 mm. Je-li tloušťka stěny > mm, nastavte požární klapku pomocí prodlužovacího nástavce nebo spiro potrubí.. Uzavřete okrajovou mezeru»s«pomocí malty. 0

31 Vestavba Lehké příčky > Mokrá vestavba W 0 mm W = mm W 0 W 0 6, 6, 0, W 00 mm W * , 0 7* 8 Obr. 8: Mokrá vestavba do lehkých příček, W mm Stěna F90, systém se dvěma trámky, W = mm (W = mm na ilustraci) Stěna F90, systém s jedním trámkem, W 00 mm (W = 00 mm na ilustraci) Stěna F90, systém se dvěma trámky, W 0 mm (W = 00 mm na ilustraci) Obvodový kovový profil Šroub do suché stěny Podrobnosti k instalaci jiných typů stěn poskytneme na vyžádání 6 Minerální vlna (v závislosti na provedení) 7 Obkladové panely 8 Malta 9 Izolační pás 0 Obvodová zdvojená deska,, 0 mm, vyžaduje se pouze pro stěny F0 * volitelné

32 Vestavba Lehké příčky > Suchá vestavba se čtvercovým vestavn Suchá vestavba se čtvercovým vestavným modulem TQ W 00 Detail Y W 00,, a 0 B Y A Obr. 9: Suchá vestavba se čtvercovým vestavným modulem TQ Obvodový kovový profil Šroub do suché stěny Kryt Sada pro vestavbu TQ Volitelné obkladové panely pro W = 00 mm A Strana zabudování B Strana obsluhy Podrobnosti vestavby do stěn jiných tlouštěk viz Obr. 0 Personál: Kvalifikovaný personál Požadavky Třída požární odolnosti EI 90 S; pro DN 00 EI 0 S Lehké příčky s kovovou nosnou konstrukcí a obložením na obou stranách, W 00 mm; podrobná specifikace Ä na straně 7. vzdálenost od nosných stavebních prvků 7 mm ( 00 mm v závislosti na provedení) minimální odstup mezi dvěma klapkami 00 mm Připojení k potrubí pružnou manžetou (doporučeno). Postavte lehkou příčku podle pokynů výrobce a vytvořte instalační otvor Ä na straně 7.. Zasuňte sestavu požární klapky až po kryt do otvoru. Je-li tloušťka stěny > mm, nastavte požární klapku pomocí prodlužovacího nástavce nebo spiro potrubí.. Kryt upevněte nejméně čtyřmi šrouby (rychlořezné šrouby. mm, a 0 mm) k obvodovému kovovému profilu.

33 Vestavba Lehké příčky > Suchá vestavba se čtvercovým vestavn... W = mm W W 0 mm 0 W, 0,,, 6 7* W mm W, 0, 6 7* 8 0, Obr. 0: Suchá vestavba do lehkých příček, W > mm Systém se dvěma trámky, W = mm (W = mm na ilustraci) Systém s jedním trámkem, W mm (W = 7 mm na ilustraci) Systém se dvěma trámky, W 0 mm (W = 00 mm na ilustraci) Obvodové kovové profily Šroub do suché stěny 6 Minerální vlna (v závislosti na provedení) 7 Obkladové panely 8 Instalační sada 9 Izolační pás 0 Výplň (minerální vlna A 0 kg/m³ nebo sádrová malta) Zdvojená deska, vyrobená ze stěnových desek, až ke skříni požární klapky Obvodová zdvojená deska,, 0 mm, vyžaduje se pouze pro stěny F0 * volitelné

34 Vestavba Lehké příčky > Suchá vestavba s protipožární ucpávk Suchá vestavba s protipožární ucpávkou W 0 ④ 0 ⑤ DN W 00, a 0 00, Y ⑥ Y ⑤ ① ② ② ③ ③ ② ① ② W x DN + a DN W D N A ② ③ ⑦ x ② A A ⑦ ③ D N 00 D N x 60 +a a = a ⑥ a ② Obr. : Suchá vestavba s protipožární ucpávkou ① ② ③ ④ ⑤ Prodlužovací nástavec (v případě potřeby) Protipožární nátěr Lakované desky z minerální vlny, 0 kg/m³ Obvodový kovový profil Rychlořežné šrouy (pro obložení) ⑥ Obkladové panely ⑦ Pruhy minerální vlny 80 kg/m³ (pouze pokud vzdálenost a 0 mm) Strana zabudování Strana obsluhy Poznámka: Každá požární klapka musí být zavěšena zvlášťä.

35 Vestavba Lehké příčky > Suchá vestavba s protipožární ucpávk... Třída požární odolnosti a podrobnosti k zabudování Třída požární odolnosti Protipožární ucpávka Konstrukce skříně/ DN [mm] Pozinkovaná ocel Nerez ocel Vzdálenost od nosných stavebních prvků [mm] Vzdálenost mezi dvěma požárními klapkami [mm] Dva instalační otvory Jeden instalační otvor (příruba na přírubu) EI 0 S HENSEL EI 0 S Hilti EI 90 S Hilti a = EI 90 S HENSEL Personál: Kvalifikovaný personál Materiály: Systémy protipožárních ucpávek Ä Přijatelné systémy protipožárních ucpávek na straně Požadavky Třída požární odolnosti EI 0 S nebo EI 90 S Ä Třída požární odolnosti a podrobnosti k zabudování na straně Lehké příčky s kovovou nosnou konstrukcí a obložením na obou stranách, W 00 mm; podrobná specifikace Ä na straně 7. Připojení k potrubí pružnou manžetou (doporučeno). Postavte lehkou příčku podle pokynů výrobce a vytvořte instalační otvor Ä 7.. Vložte požární klapku do otvoru ve stěně a zajistěte ji závitovými tyčemi Ä.. Nastavte požární klapku pomocí prodlužovacího nástavce (součást příslušenství nebo od externího dodavatele). Poznámka Požární klapka musí mít protipožární nátěr (0 mm) na straně instalace. Připojovací hrdlo požární klapky se natírat nesmí. Právě proto požární klapka vyžaduje prodlužovací nástavec na straně instalace; jako další možnost lze požární klapku připojit k potrubí před provedením nátěru.. Zcela uzavřete obvodovou mezeru mezi požární klapkou a stěnou nebo stropní deskou dvěma vrstvami natřených desek z minerální vlny, 0 kg/m³. Na řezné plochy desek z minerální vlny naneste protipožární tmel a desky utěsněte v otvoru. Protipožárním tmelem utěsněte všechny případné mezery mezi deskami z minerální vlny a obkladovými panely, mezery mezi řeznými plochami přesně vykrojených dílů a mezery mezi deskami a požární klapkou.. Naneste protipožární nátěr na spojení, přechody a na jakékoli nedokonalosti na předem nalakovaných deskách z minerální vlny 6. Naneste protipožární nátěr, nejméně, mm silný, na obvod skříně požární klapky na obou stranách stěny nebo stropní desky. Servopohon a spouštěcí jednotka se natírat nesmějí.

36 Vestavba Lehké příčky > Suchá vestavba s vestavným modulem GL.6. Suchá vestavba s vestavným modulem GL Obr. : Vestavba do lehkých příček s pružnými stropními spoji s využitím vestavného modulu pro suchou instalaci GL Masivní strop Lehká příčka Personál: Kvalifikovaný personál Požadavky FKRS-EU Vestavný modul GL Třída požární odolnosti EI 90 S Lehké příčky s kovovou nosnou konstrukcí a obložením na obou stranách, W 00 mm; podrobná specifikace Ä na straně 7. Tloušťka stěny W = 00 mm 0 0 mm vzdálenost ke stropní desce 0 mm vzdálenost k nosnými stavebním prvkům 00 mm vzdálenost mezi dvěma vestavnými moduly pro suchou vestavbu Sesednutí stropní desky a 0 mm Při montáži dodržujte přiložený návod k montáži. 6

37 Vestavba Požární stěny.7 Požární stěny, C-C W,, a 0 C C 7 A A 7 A A 6 Obr. : Požární stěna Dvouvrstvé obložení, na obou stranách systému kovových trámků Vložka z ocelového plechu Minerální vlna (v závislosti na provedení) Profil UA Požadavky Šroub do suché stěny 6 Obkladové panely (podle pokynů k montáži) 7 Profil UW A Instalační otvor Požární stěny s kovovou nosnou konstrukcí a obložením na obou stranách, s evropskou klasifikací podle EN 0- nebo s obdobnou vnitrostátní klasifikací Obložení na obou stranách z panelů spojených sádrou nebo betonem nebo ze sádrou vyztuženou vláknem, tloušťka stěny W mm vzdálenost mezi kovovými trámky, mm Výška stěny 000 mm Jsou přípustné vložky z ocelového plechu, další vrstvy obložení nebo systémy s dvojitou trámkovou konstrukcí Připojení k potrubí pružnou manžetou (doporučeno) Druh vestavby Instalační otvor A [mm] Jmenovitá velikost Mokrá vestavba A = DN + ( x s) Suchá vestavba se čtvercovým vestavným modulem pro suchou vestavbu TQ, s = mm ) Volitelné obkladové panely ) Požadují se obkladové panely, A = A + x tloušťka obkladového panelu ) Tolerance rozměru instalačního otvoru +mm A B

38 Vestavba Požární stěny Dvojitá trámková konstrukce /7 Obr. : Jednoduchá trámková konstrukce Profil UW Profil CW Profil UA Rychlořezný šroub TB Vratový šroub L 0 mm s maticí a podložkou 6 Svorka 7 Ocelový nýt Ø mm 8 šroub Ø 6 mm s hmoždinkou nebo upevněním přibitím 9 Rychlořezný šroub Ø,9 mm 0 Spojovací svorka UA, konstrukční prvky podle pokynů výrobce Instalační otvor v závislosti na druhu vestavby Ä na straně 7 8

39 Vestavba Požární stěny > Mokrá vestavba /7 0 9/7 8 9/7 Obr. : Dvojitá trámková konstrukce Profil UW Profil CW Profil UA Rychlořezný šroub TB Vratový šroub L 0 mm s maticí a podložkou 6 Svorka 7 Ocelový nýt Ø mm 8 šroub Ø 6 mm s hmoždinkou nebo upevněním přibitím 9 Rychlořezný šroub Ø,9 mm 0 Spojovací svorka UA, konstrukční prvky podle pokynů výrobce Instalační otvor v závislosti na druhu vestavby Ä na straně 7.7. Mokrá vestavba W Detail Y 0,, Y s 0 s 00 A A Obr. 6: Mokrá vestavba Profil UW, obvod Profil UA, obvod Šroub do suché stěny volitelné obkladové panely Malta A Strana zabudování 9

40 Vestavba Požární stěny > Mokrá vestavba B Strana obsluhy s = 0 až 60 mm Personál: Kvalifikovaný personál Materiály: Malta Ä Přijatelné druhy malty pro mokrou vestavbu na straně Požadavky Třída požární odolnosti EI 90 S Požární stěny s kovovou nosnou konstrukcí a obložením na obou stranách, W mm; podrobná specifikace Ä na straně 7. vzdálenost od nosných stavebních prvků 0 mm minimální odstup mezi dvěma klapkami 00 mm Připojení k potrubí pružnou manžetou (doporučeno). Postavte požární stěnu podle pokynů výrobce a vytvořte instalační otvor Ä na straně 7. Vložte požární klapku do otvoru pro zabudování a zajistěte ji. Přesvědčte se, že vzdálenost připojovacího hrdla na straně obsluhy od stěny je 0 mm. Je-li tloušťka stěny > mm, nastavte požární klapku pomocí prodlužovacího nástavce nebo spiro potrubí.. Uzavřete okrajovou mezeru»s«pomocí malty. 0

41 Vestavba Požární stěny > Suchá vestavba se čtvercovým vestavn Suchá vestavba se čtvercovým vestavným modulem TQ W Detail Y,, a 0 B Y 6 6 A A Obr. 7: Suchá vestavba se čtvercovým vestavným modulem TQ Profil UW, obvod Profil UA, obvod Kryt Šroub do suché stěny Sada pro vestavbu TQ 6 Obkladové panely A Strana zabudování B Strana obsluhy Personál: Kvalifikovaný personál Požadavky Třída požární odolnosti EI 90 S Požární stěny s kovovou nosnou konstrukcí a obložením na obou stranách, W mm; podrobná specifikace Ä na straně 7. vzdálenost od nosných stavebních prvků 7 mm ( 00 mm v závislosti na provedení) minimální odstup mezi dvěma klapkami 00 mm Připojení k potrubí pružnou manžetou (doporučeno). Postavte požární stěnu podle pokynů výrobce a vytvořte instalační otvor Ä na straně 7. Zasuňte sestavu požární klapky až po kryt do otvoru. Je-li tloušťka stěny > mm, nastavte požární klapku pomocí prodlužovacího nástavce nebo spiro potrubí.. Kryt upevněte nejméně čtyřmi šrouby (rychlořezné šrouby. mm, a 0 mm) k obvodovému kovovému profilu.

42 Vestavba Zdi šachet.8 Zdi šachet 6 C-C 90 * Y C A X 0 a 0 A * * Z C * A A Y Z * * 6 X X Obr. 8: Lehká příčka s kovovou nosnou konstrukcí a obložením z jedné strany Profil UW Profil CW Šroub nebo ocelový nýt Dvouvrstvé obložení, na jedné straně kovové trámkové konstrukce Požadavky Šroub do suché stěny 6 Přeložte štítek směrem dovnitř a odstřihněte jej * uzavřený konec musí být naproti instalačnímu otvoru A Lehké příčky s kovovou nosnou konstrukcí a obložením na jedné straně, s evropskou klasifikací podle EN 0- nebo obdobnou vnitrostátní klasifikací Obložení na jedné straně z panelů spojených sádrou nebo betonem nebo ze sádrou vyztuženou vláknem, tloušťka stěny W 90 mm vzdálenost mezi dvěma kovovými trámky 6 mm Výška stěny 000 mm Instalační otvor musí být zpevněný vyztužovacím profilem nebo vodorovnými či svislými profily Připojení k potrubí pružnou manžetou (doporučeno) Stavba stěny a vytvoření instalačního otvoru Postavte lehkou příčku podle pokynů výrobce a vytvořte instalační otvor, viz Obr. 8 Možnost A: Připravte otvor pro zabudování v kovové nosné konstrukci s vyztužovacími profily. Možnost B: Po obložení stěny vytvořte do stěny čtvercový otvor a zajistěte jej obvodovým kovovým profilem.

43 Vestavba Zdi šachet > Mokrá vestavba Druh vestavby Mokrá vestavba Suchá vestavba se čtvercovým vestavným modulem EQ Instalační otvor A [mm] Jmenovitá velikost A = DN mm A B ) Tolerance rozměru instalačního otvoru +mm.8. Mokrá vestavba 0 W 90 Detail Y 0 90 a 0 Y s = 0 60 A Obr. 9: Mokrá vestavba Obvodový kovový profil Šroub do suché stěny Malta Personál: Kvalifikovaný personál A Strana zabudování B Strana obsluhy Materiály: Malta Ä Přijatelné druhy malty pro mokrou vestavbu na straně Požadavky Třída požární odolnosti EI 90 S Stěny šachet s kovovou nosnou konstrukcí a obložením na jedné straně, W 90 mm; podrobná specifikace Ä na straně 7 mm vzdálenost od nosných stavebních prvků minimální odstup mezi dvěma klapkami 00 mm Připojení k potrubí pružnou manžetou (doporučeno). Postavte lehkou příčku podle pokynů výrobce a vytvořte instalační otvor Ä na straně.. Vložte požární klapku do otvoru pro zabudování a zajistěte ji. Přesvědčte se, že vzdálenost připojovacího hrdla na straně obsluhy od stěny je 0 mm. Je-li tloušťka stěny > mm, nastavte požární klapku pomocí prodlužovacího nástavce nebo spiro potrubí.. Uzavřete okrajovou mezeru»s«pomocí malty.

44 Vestavba Zdi šachet > Suchá vestavba s čtvercovým vestavný Suchá vestavba s čtvercovým vestavným modulem EQ W 90 Detail Y a 0 B Y 60 A Obr. 0: Zabudování za sucha se čtvercovým vestavným modulem EQ Obvodový kovový profil Zdvojená deska Šroub do suché stěny Kryt Instalační sada EQ A Strana zabudování B Strana obsluhy A Instalační otvor Ä B Velikost krytu Ä Personál: Kvalifikovaný personál Požadavky Třída požární odolnosti EI 90 S Stěny šachet s kovovou nosnou konstrukcí a obložením na jedné straně, W 90 mm; podrobná specifikace Ä na straně Dodatečná zdvojená deska poblíž požární klapky, nejméně 0 mm silná vzdálenost mezi vestavným modulem a nosnými stavebními prvky 7 mm minimální odstup mezi dvěma vestavnými moduly 00 mm Připojení k potrubí pružnou manžetou (doporučeno). Postavte lehkou příčku podle pokynů výrobce a vytvořte instalační otvor Ä na straně.. Zasuňte sestavu požární klapky až po kryt do otvoru. Je-li tloušťka stěny > mm, nastavte požární klapku pomocí prodlužovacího nástavce nebo spiro potrubí.. Kryt upevněte nejméně čtyřmi šrouby (rychlořezné šrouby. mm, a 0 mm) k obvodovému kovovému profilu.

45 Vestavba Zavěšení požární klapky > Požární klapky s protipožární ucpávk....9 Zavěšení požární klapky.9. Obecné Požární klapky lze zavěsit z masivních stropních desek pomocí závitových tyčí patřičných rozměrů. Závěsný systém zatěžujte pouze hmotností požární klapky. Potrubí musí být zavěšeno zvlášť. Závěsné systémy delší než, m vyžadují protipožární izolaci. Při zavěšení vyžaduje požární klapka prodlužovací nástavec; alternativně lze požární klapku připojit k potrubí před zavěšením. Rozměr závitových tyčí Fmax (N) na závitovou tyč Nejvyšší zatížení [kg] na jednu závitovou tyč Závit M8 M0 M M M6 M Upevnění na stropní desku Obr. : Závěsný systém, vodorovné potrubí Požární klapka Pružná manžeta Prodlužovací nástavec Svorka Závitová tyč, nejméně M8, pozinkovaná ocel Upevnění ke stropní desce Ä Kapitola.9. Upevnění na stropní desku na straně Závěsné systémy delší než, m vyžadují protipožární izolaci. A Strana zabudování B Strana obsluhy Poznámka: Každá požární klapka musí být zavěšena zvlášť. Obr. : Upevnění na stropní desku Hmoždinka s certifikovanou odolností proti požáru Zasunutá vestavba Je nutné použít pouze ocelové hmoždinky s certifikovanou odolností proti požáru, které jsou vhodné pro stěnu nebo strop. Namísto hmoždinek lze použít závitové tyče, které se upevní pomocí matek a podložek..9. Požární klapky s protipožární ucpávkou.9.. Vodorovné potrubí Vestavba požárních klapek s protipožární ucpávkou do vodorovných potrubí vyžaduje závěsný systém na obou stranách stěny.

46 Vestavba Zavěšení požární klapky > Požární klapky s protipožární ucpávk Svislé potrubí Zavěšení požární klapky Zavěšení pod stropní desku pomocí pevných svorek a nýtů. Obr. /) Upevnění nad stropní deskou a pod stropní desku pomocí nýtů. Obr. /) Upevnění nad stropní deskou a pod stropní deskou pomocí zátěžové svorky. Obr. /) ) ) ) Obr. : Varianty zavěšení pro požární klapky Požární klapka Prodlužovací nástavec Pružná manžeta Závitová tyč, nejméně M8, pozinkovaná ocel Podložka a matice vhodné pro závitovou tyč 6 ocelové nýty 6, mm, upínací rozsah až 0 mm, např. kloboučkové nýty nebo vysoce pevné nýty. Nýtové spojení musí být vzduchotěsné. 7 Profil L podle EN mm 8 Úhelníkový profil 0 0 mm podle EN ocelové nýty 6, mm upínací rozsah až 0 mm, např. kloboučkové nýty nebo vysoce pevné nýty; nýtové spojené musí být vzduchotěsné 0 Úhelníkový profil mm podle EN 006- Upnutí pomocí šroubů vhodné pro svorku Svorka, např. Hilti MP-MX, Valraven BIS HD 00, nebo obdobná A Strana zabudování B Strana obsluhy 6

47 Vestavba Zavěšení požární klapky > Požární klapky s protipožární ucpávk... Svislá vestavba požární klapky Upevnění nad stropní deskou a pod stropní desku pomocí nýtů. Obr. /) Upevnění nad stropní deskou a pod stropní deskou pomocí zátěžové svorky. Obr. /) ) 0 9 ) Obr. : Varianty svislé vestavby pro požární klapky Požární klapka Prodlužovací nástavec Pružná manžeta Úhelníkový profil 0 0 mm podle EN 006- ocelové nýty 6, mm upínací rozsah až 0 mm, např. kloboučkové nýty nebo vysoce pevné nýty; nýtové spojené musí být vzduchotěsné. 6 Svorka, např. Hilti MM-B-0 nebo obdobná 7 šroubové spoje (šrouby M8 se podložkami a maticí), vhodné pro svorku 8 Upínací svorka,varifix nebo Müpro MPC nebo obdobná 9 Úhelníkový profil mm podle EN Upnutí pomocí šroubů vhodné pro svorku Svorka, např. Hilti MP-MX, Valraven BIS HD 00, nebo obdobná A Strana zabudování B Strana obsluhy 7

48 Připojení potrubí Omezení roztahování potrubí > Pružné manžety 6 Připojení potrubí 6. Potrubí K požárním klapkám mohou být připojena potrubí z hořlavých nebo nehořlavých materiálů. 6.. Pružné manžety 6. Odstranění přepravní/montážní ochrany Požární klapky jmenovité velikosti nebo větší a bez vestavného modulu se dodávají s dopravní/montážní ochranou. V případě mokré vestavby se tato ochrana nesmí odstranit, dokud malta nezatvrdne. Chcete-li odstranit dopravní/montážní ochranu, vytáhněte ji ven z požární klapky na ovládací straně. 6. Omezení roztahování potrubí Obr. 6: Požární klapka s pružnou manžetou Pružná manžeta A Strana zabudování B Strana obsluhy Pružné manžety musejí být instalovány tak, aby mohly kompenzovat napětí v tahu i tlaku. Alternativně je možné použít pružné potrubí. Při použití pružných manžet je třeba zajistit vyrovnání potenciálů.ä Kapitola 7. Vyrovnání potenciálů na straně 0. Poznámka Podle přesahu klapky je od jmenovité velikosti nutný na straně zabudování prodlužovací nástavec. Obr. : Omezovací zátěže Vzduchotechnické potrubí je nutno instalovat tak, aby v případě požáru na požární klapku nepůsobily žádné výrazné síly. Roztahování potrubí v případě požáru lze kompenzovat svorkami a záhyby, Obr.. Poznámka Další informace o způsobech omezení těchto sil naleznete ve směrnici o protipožárních požadavcích na vzduchotechniku. Vzhledem k tomu, že v případě požáru se potrubí může roztahovat a stěny se mohou deformovat, doporučujeme v uvedených aplikacích použít k připojení požární klapky k pevnému potrubí pružné manžety: v lehkých příčkách v lehkých stěnách šachet s protipožární ucpávkou 8

49 Připojení potrubí Kontrolní otvor 6. Krycí mřížka Obr. 7: Požární klapka s krycí mřížkou prodlužovací nástavec od jmenovité velikosti Krycí mřížka Pokud je vzduchotechnické potrubí připojeno jen jednostranně, může se druhá strana opatřit krycí mřížkou. Poznámka Podle přesahu klapky je od jmenovité velikosti nutný na straně zabudování prodlužovací nástavec. 6. Kontrolní otvor Požární klapky typu FKRS-EU mají kontrolní otvor uzavřený gumovou zátkou. Ä Kapitola Součásti a jejich funkce na straně. Vnitřek požární klapky musí zůstat přístupný pro údržbové práce a čištění. V závislosti na konfiguraci vestavby může být nutné použít kontrolní panely ve spojovacích potrubích. 9

50 Provedení elektrického zapojení Vyrovnání potenciálů 7 Provedení elektrického zapojení Obecné bezpečnostní poznámky 7. Připojení pružinového servopohonu Personál: Kvalifikovaný elektrikář NEBEZPEČÍ! Nebezpečí zasažení elektrickým proudem! Nedotýkejte se žádných součástí pod napětím! Elektrické vybavení je pod nebezpečným elektrickým napětím. Na elektrickém systému smí pracovat pouze vyškolení kvalifikovaní elektrikáři. Než začnete pracovat na elektrickém vybavení, vypněte elektrické napájení. N( ) 0 V AC V N L L(+) 0 0 V AC 8 V DC N( ) L(+) S S S S S S6 < <80 7. Připojení koncových spínačů (požární klapky s tavnou pojistkou) Personál: Kvalifikovaný elektrikář GN WH BN WH 0 V DC 0 V AC 0 V DC 0 V AC Obr. 8: Příklad zapojení koncového spínače Kontrolka nebo relé, dodáno zákazníkem Koncové spínače musí být připojeny podle příkladu zapojení na obrázku.obr. 8 Kontrolky nebo relé mohou být připojeny za předpokladu, že jsou brány v úvahu výkonové specifikace. Druh připojení A NC kontakt B BEZ kontaktu Koncové spínače nečinný v činnosti List klapky není dosaženo polohy ZAVŘENO ani OTEVŘENO je dosaženo polohy ZAVŘENO nebo OTEVŘENO Elektrický obvod zavřeno zavřeno Obr. 9: Připojení servoponohu, příklad Spínač k otevření a zavření, dodaný zákazníkem Volitelné spouštěcí zařízení, např. detektor kouře TROX typu RM-O--D nebo RM-O-VS-D Kontrolka pro polohu ZAVŘENO, dodá zákazník Kontrolka pro polohu OTEVŘENO, dodá zákazník Požární klapka může být vybavena pružinovým servopohonem pro napájecí napětí 0 V AC nebo V AC/DC. Dodržujte výkonové paramerty na typovém štítku. Pružinový servopohon musí být připojen podle příkladu zapojení na obrázku. Je možné paralelně zapojit několik servopohonů za předpokladu, že jsou brány v úvahu výkonové specifikace. Servopohony s V AC/DC Je třeba použít bezpečnostní transformátory. Připojovací kabely jsou opatřeny zástrčkami. Tím je zajištěna rychlé a snadné připojení ke sběrnicovému systému TROX AS-i. Při připojení ke svorkám spojovací kabel zkraťte. 7. Vyrovnání potenciálů Je-li požadováno vyrovnání potenciálů, musí existovat elektrické uzemňovací spojení z požární klapky do potrubí. V případě požáru nesmí mechanické zatížení z vyrovnání potenciálů ovlivňovat požární klapku. 0

51 Funkční zkouška Požární klapka s tavnou pojistkou 8 Funkční zkouška Obecné Během provozu při normálních teplotách je list klapky otevřený. Funkční zkouška zahrnuje zavření listu klapky a jeho opětovné otevření. Otevření listu klapky 8. Požární klapka s tavnou pojistkou Zavření listu klapky Obr. 0: Zavření listu klapky POZOR! Nebezpečí úrazu při zasahování do protipožární klapky v průběhu spouštění. Při manipulaci se spouštěcím mechanismem nesahejte do protipožární klapky. Požadavek List klapky je OTEVŘENÝ. Uchopte spouštěcí zařízení jako na obrázku mezi palec a prostředník.. Oběma prsty přitáhněte spouštěcí zařízení k sobě. ð List klapky se zavře a jazýček na rukojeti zaskočí do polohy ZAVŘENO. Obr. : Otevření listu klapky Požadavek List klapky v poloze ZAVŘENO. Levou rukou přitáhněte spouštěcí zařízení směrem k sobě a přidržte je.. Pravou rukou uchopte rukojeť jako na obrázku a a palcem stlačte jazýček.. Pak otočte kličkou proti směru hodinových ručiček až na doraz.. Uvolněte zařízení. ð Rukojeť zapadne do polohy OTEVŘENO. Ukazatel polohy listu klapky Polohu listu klapky ukazuje poloha rukojeti. Obr. : Ukazatel polohy listu klapky List klapky zavřený List klapky otevřený

52 Funkční zkouška Požární klapka s pružinovým servopohon Požární klapka s pružinovým servopohonem Kontrolka stavu Zavírání a otevírání listu klapky s pružinovým servopohonem Obr. : Termoelektrické spouštěcí zařízení Přepínač pro funkční zkoušku Kontrolka Kontrolka termoelektrického spouštěcího mechanismu svítí, jestliže platí tyto podmínky: Je zapnuto elektrické napájení. Termoelektrické spouštěcí zařízení je v pořádku. Přepínač není stisknutý. Obr. : Funkční zkouška POZOR! Nebezpečí úrazu při zasahování do protipožární klapky v průběhu spouštění. Při manipulaci se spouštěcím mechanismem nesahejte do protipožární klapky. Požadavek Je zapnuto elektrické napájení.. Stiskněte přepínač a podržte jej. ð To přeruší elektrické napájení a požární klapka se zavře.. Zkontrolujte, zda je list klapky ZAVŘENÝ.. Uvolněte přepínač. ð Napájení je znovu zapnuto a požární klapka se otevře.. Zkontrolujte, zda je list klapky OTEVŘENÝ, zkontrolujte dobu chodu. Ukazatel polohy listu klapky Polohu klapky znázorňuje ukazatel na servopohonu.

53 Funkční zkouška Požární klapka s pružinovým servopohon... Otevření listu klapky pomocí kliky Obr. : Ukazatel polohy listu klapky List klapky je zavřený. List klapky je otevřený Obr. 6: Funkční zkouška Funkční zkouška s automatickou řídící jednotkou Funkci požárních klapek s pružinovým servopohonem lze také zkoušet pomocí automatické řídící jednotky. Řídící jednotka by měla mít tyto funkce: Otevírání a zavírání požárních klapek v pravidelných intervalech (intervaly nastaví vlastník nebo obsluha) Monitorování doby chodu servopohonů Spuštění alarmu při překročení doby chodu a při zavření požární klapky Záznam výsledků zkoušek Systémy TROXNETCOM, například TNC-EASYCON- TROL nebo rozhraní AS, všechny tyto požadavky splňují. Podrobné informace o těchto výrobcích najdete v katalogu TROX Ochrana proti požáru a kouři NEBEZPEČÍ! Nebezpečí při závadě požární klapky. Jestliže otevřete list klapky pomocí kliky (bez elektrického napájení), nebude se nadále spínat při zvýšení teploty, tzn. v případě požáru. Jinými slovy, list klapky se nezavře. Funkci obnovte připojením přívodu elektrického proudu. Požadavek List klapky v poloze ZAVŘENO. Vložte kliku do otvoru pro pružinový navíjecí mechanismus. (Klika je připevněna sponou ke spojovacímu kabelu.). Otočte klikou ve směru šipky těsně před zarážku.. Pak rychle otočte klikou přibližně o 90 směrem k poloze "zajištěno". ð List klapky zůstane v poloze OTEVŘENO.. Sejměte kliku.

54 Funkční zkouška Požární klapka s pružinovým servopohon... Zavření listu klapky pomocí kliky Obr. 7: Funkční zkouška POZOR! Nebezpečí úrazu při zasahování do protipožární klapky v průběhu spouštění. Při manipulaci se spouštěcím mechanismem nesahejte do protipožární klapky. Požadavek List klapky je OTEVŘENÝ. Vložte kliku do otvoru pro pružinový navíjecí mechanismus. (Klika je připevněna sponou ke spojovacímu kabelu.). Klikou otočte přibližně o 90 do polohy "odjištěno", dokud se neozve cvaknutí. ð List klapky se zavře.. Sejměte kliku.

55 Uvedení do provozu 9 Uvedení do provozu Před uvedením do provozu Před uvedením do provozu je nutné každou požární klapku zkontrolovat a posoudit její aktuální stav. Prováděná kontrolní opatření jsou uvedena v tabulce Ä na straně 8. Provoz Během provozu při normální teplotě je list požární klapky otevřený, takže umožňuje proudění vzduchu VZT systémem. Jestliže se při požáru teplota v potrubí nebo okolní teplota zvýší, ( 7 / 9 ), aktivuje se spouštěcí mechanismus a zavře list klapky. ZAVŘENÉ požární klapky Požární klapky, které jsou zavřené po dobu, kdy vzduchotechnické zařízení běží, je třeba před otevřením zkontrolovat, aby se zajistila jejich správná funkčnost. Ä Kontroly na straně 6.
