1 Co je nového 2017

2

3 Obsah NOVÉ JAZYKY ROZHRANÍ... 5 PLNÁ PODPORA UNICODE... 6 NOVÉ OVLADAČE PRO CNC STROJE... 7 NOVÉ FUNKCE IMPORTU XRS... 8 IMPLEMENTOVÁNA KONTEXTOVÁ NÁPOVĚDA... 9 NOVÝ ALGORITMUS IMPORTU DXF NOVÝ MODUL ZPĚTNÉ VAZBY NOVÝ OVLADAČ PRO SPRÁVU NESTINGU PLECHŮ NOVÝ OVLADAČ ZPĚTNÉ VAZBY VERNET CNC NOVÝ OVLADAČ ZPĚTNÉ VAZBY INOVATECH ENGINEERING NOVÁ VALUE FEATURE VE SKLADU NOVÉ SKUPINOVÁNÍ / FILTR PRACOVNÍCH CENTER NOVÉ TIME READER REPORTY NOVÝ ALGORITMUS PRO NÁŘEZOVÉ PLÁNY PROFILŮ NOVÝ FILTR TYPŮ SVARŮ V DÍLCI NOVÁ FUNKCE PRO SPRÁVU PRODEJNÍCH OBJEDNÁVEK NOVÝ TYP VÝPALU V NÁČRTU DÍLŮ INTEGROVANÝ GRAITEC BIM CONNECT ROZŠÍŘENÝ ROZSAH PROFILŮ NOVÝ REPORT PRO SLEDOVATELNOST MATERIÁLŮ PŘEJMENOVÁNÍ DÍLU A DÍLCE NOVÁ CAD FUNKCIONALITA: KOPIE DÍRY NA DRUHOU PŘÍRUBU RYCHLÉ ZADÁNÍ NOVÉ FUNKCE IMPORTU CAM-FICEP NOVÉ VLASTNOSTÍ POLÍ "NOVÁ OBJEDNÁVKA

4

5 Nové jazyky rozhraní Advance Workshop 2017 je nyní k dispozici v několika nových jazycích: 5

6 Plná podpora Unicode Advance Workshop 2017 plně podporuje kódování Unicode a tedy lze nativně zobrazovat obsah v mezinárodních znakových sadách. 6

7 Nové ovladače pro CNC stroje Pro CNC stroje byly přidány nové ovladače: VERNET BEHRINGER Byl vytvořen nový ovladač pro export dílů a profilů do nových strojů Vernet CNC ve formátu APROMAV. Exportovaný formát je kompletní s všemi potřebnými informacemi pro vytváření řezů, děr a značení. HGG TUBE Advance Workshop je nyní schopen importovat soubory ve formátu PCD a vytvořit pro zpracování každé trubky zvláštní soubor. ALMA DRIVER Advance Workshop je nyní schopen poslat jeden plech a skladový list do nesting softwaru Alma a načíst všechny výsledky nestingu (2D nářezového plánu). FICEP DRIVER Byl implementován nový ovladač pro správu "Stozza" - specifické značkovací operace pro úhelníky/plocháče. Tato operace se používá pouze pro úhelníky u FICEP CNC. Další rozvoj je použití skriptového souboru pro správu makra (typickou vypalovací operaci pro každý FICEP CNC stroj nebo nové stroje Vanguard stroje). Tento skript nyní umožňuje řídit všechny typy CNC (dříve mohly být řízeny pouze CNC roboty). INOVATECH ENGINNERING Tento nový ovladač - vytvořen pro trh Kanada/USA - může pracovat s profily a plechy u nových CNC strojů SteelPRO 900. SteelPRO 900 je kompletní robotizovaná linka pro řezání profilů a plechů.je řízena ze dvou různých softwarových aplikací:inovatech SteelPRO Nester pro profilovou linku a ProNest 2015 pro nesting plechů. Advance Workshop dokáže komunikovat s oběma těmito softwary. Pro SteelPRO Nester vytváří Advance Workschop specifický soubor formátu XML. Pro ProNest 2015 vytváří soubory DSTV a specifický textový soubor pro díly a skladové listy. 7

8 Nové funkce importu XRS Tato nová funkce umožňuje importovat výpisy generované ze softwaru Tekla (formát XSR), včetně hierarchie díl/dílec. S pomocí této funkcionality se Advance Workshop může používat ve společnostech, které používají software Tekla pro návrh a hledají MRP systém pro řízení výroby. Poté, co vyberete soubor, data souboru se automaticky načtou. Můžete provádět změny a poté je potvrdit tlačítkem "Nastavení parametrů". Použijte příkaz "Vytvořit Xlist z XSR" k vytvoření Xlistu ve stejné složce, ze které se načetl XSR soubor. 8

9 Implementována kontextová nápověda Funkcionalita byla přepracována a nyní poskytuje pomoc na základě kontextu. Funkcí uživatelé mohou získat informace o aktivním dialogovém okně bez nutnosti ručně procházet obsah souboru nápovědy. 9

10 Nový algoritmus importu DXF Byla přidán nový algoritmus pro import DXF podle požadavků uživatelů pro import plechů s velmi specifickými tvary včetně textů. Tato nová implementace umožňuje Advance Workshopu importovat jakýkoli typ DXF. Další výhodou je, že se mohou konvertovat kružnice na díry nebo nitřní obrysy podle průměru. Účelem této nové funkce je rozšířit možnosti importu DXF formátu. 10

11 Nový modul zpětné vazby Do Advance Workshop byl přidán nový externí modul.je nainstalován k dispozici samostatně, v instalační složce Advance Workshop (obvykle C:\Program Files (x86)\graitecć\advance Workshop\2017\FEEDBACK.DAT). Tento nový modul lze instalovat na PC v dílně pro kontrolu stavu výroby. Není potřeba modul Advance Workshop (funguje samostatně). Přímo připojen k databázi Advance Workshop (Mysql), modul Zpětná vazba umožňuje: kontrolu denního plánu výroby; záznam výroby každého jednotlivého dílu, dílce, nestingu (nářezového plánu; záznam aktivity přiřazené každému jednotlivému zaměstnanci; náhled dílů, nestingů, dílců (pouze ve specifickém formátu načteném z Autodesk Advance Steel); záznam certifikátů. Modul může přijímat data ze skeneru čárových kódů v "reálném čase" nebo v "dávkové režimu". Je nezbytným nástrojem pro kontrolu výroby a činnosti zaměstnanců z dílny. 11

12 Nový ovladač pro Správu nestingu plechů Tento nový ovladač spojuje Advance Workshop s jiným softwarem pro nesting plechů. Používá se pro řízení nářezových plánů plechů v Advance Workshopu. S novým ovladačem "AW.WC4N" mohou nyní uživatelé Advance Workshopu spravovat nářezové plány plechů, spojující Advance Workshop s nejvýznamnějším softwarem pro nesting plechů, například Sigmanest, Almà, Pronest, atd. Advance Workshop komunikuje s těmito programy prostřednictvím specifických formátů vyvinutých ve spolupráci s výrobci softwaru. Posílá všechny desky tříděné podle tloušťky a materiálu, spolu se skladovými listy a na oplátku obdrží výsledky nestingu. Můžete také zobrazit náhled listu nářezového plánu se všemi daty. CNC pro dělení plechu (kyslík / plazma, atd.) CNC nemůže poskytnout časovou zpětnou vazbu 12

13 Nový ovladač zpětné vazby VERNET CNC Tento ovladač umožňuje zpětně číst výrobní data v reálném čase z výrobních strojů VERNET.Systém je schopen číst čas výroby (dílů a řezného plánu tyčí) a vrátí všechna data v reportu pro každou objednávku. Ovladač byl vyvinut pro Cimolai Rusko a Press Steel. 13

14 Nový ovladač zpětné vazby INOVATECH ENGINEERING Tento ovladač umožňuje zpětně číst skutečná výrobní data ze strojů Inovatech SteelPRO 900. Skutečná data jsou čtena přímo z webové aplikace. Při načítání z Advance Workshopu lze data změnit, například změnou certifikátu. Poté se všechny díly a nářezové plány automaticky stornují. Ovladač byl vyvinut pro Davco Ltd. (Kanada). 14

15 Nová Value Feature ve Skladu V Advance Workshopu 2017 můžete přidat cenu každého prvku na skladě. Při vytváření nákupní objednávky je možné přidat hodnotu pro hmotnost (pro nosníky a tabule plechů) nebo jednotkovou cenu (pro šrouby nebo obecné prvky). Tato hodnota vám umožní získat celkovou hodnotu zásob (Skladu) nebo znát ceny materiálů používaných v určité objednávce. 15

16 Nové skupinování / filtr pracovních center V Advance Workshop 2017 data můžete řadit pouhým přetažením sloupce. Pomocí této funkce můžete vytvořit víceúrovňové řazení. Například můžete udělat třídění podle pořadí, následovaně podle profilu nebo popisu. 16

17 Nové Time reader reporty Nové reporty jsou k dispozici v záložce "Správce reportů" v panelu "Reporty čtení času": Tyto zprávy jsou vynikající nástroje pro analýzu výroby a porozumění, jak společnost funguje.import přímo z CNC strojů pomocí modulu Time reader umožňuje znát čas každého procesu, který je v CNC spuštěn. Tyto výpisy jsou dalším nástrojem pro správné rozhodování o tom, jak řídit výrobu a znát produktivitu pracovních středisek. Report "Čas zakázky" poskytuje iunformaci o času výroby pro každý díl. To poskytuje čtení doby výroby v CNC stroji pro každou část rozdělené podle procesu (řezání, vrtání, frézování atd.). 17

18 Report "Pracovní směna na profil" obsahuje časy denní výroby tříděné pro profily. To poskytuje čas výroby pro konkrétní profily vyráběné v jeden den v určitém časovém rozmezí (pracovní směna). Report "Pracovní směny na zakázku" obsahuje denní výrobní časy seřazené podle zakázek. To poskytuje čas výroby pro konkrétní zakázky v dni v určitém časovém rozmezí (pracovní směna). 18

19 Nový algoritmus pro Nářezové plány profilů Byl přidán nový algoritmus pro automatický nářezový plán profilů. Toto vylepšení umožňuje lepší výkon a další snižování odpadů. Byly sledovány dva specifické body: Optimalizace skladových zásob: tato funkce se snaží kombinovat hledání materiálu na skladě, aby se minimalizovalo používání materiálu. Minimální odpad v tyči pro každý profil: pro každý profil bude všechen vytvořený odpadu bude větší nebo roven této hodnotě. To bude určovat lepší správu profilů, které zůstávají ve vašem skladu. Například je-li pro profil IPE300 vaše hodnota 1 m, nebudete nikdy mít zbývající tyče pod jeden metr. Přidání nových parametrů do databáze profilů pro řízení délky odpadu pro každý typ profilu. 19

20 Nový filtr typů svarů v dílci Advance Workshop 2017 přichází s novým filtrem pro třídění dílců s různými typy svarů v "Definici procesu". Tento filtr byl vytvořen z nutnosti oddělit svařované sestavy v různých svařovacích centrech, v závislosti na svařování typ a kapacita každé jednotlivé centra (každý svářecí centrum mohou mít různé svářečů s různými certifikace). 20

21 Nová funkce pro Správu prodejních objednávek Byla vylepšena správa prodejních objednávek přímo ze skladu.uživatel má nyní rychlejší způsob, jak vybrat položky přímo ze skladu. Toto zlepšení přišlo z potřeby pro výběr tyčí nebo tabulí s konkrétním certifikátem (ve stejné zakázce můžete mít tyče se stejným profilem, ale s různými certifikáty). 21

22 Nový typ výpalu v náčrtu dílů Byly přidány nové typy výpalů a budoucí zavedení nových tvarů bylo usnadněno, aby se nabídlo více možnosti úprav uživatelům používajících Advance Workshop CAD pro kreslení nosníků. Nové typy výpalů byly přidány v reakci na požadavky přicházející ze servisních center jako "MPL" nebo "Vanoli", které potřebují, aby denně navržené nové díly byly zpracovány pomocí robota. Musí nakreslit DSTV (nc, nc1) soubory, protože je od svých zákazníků nedostávají. 22

23 Integrovaný GRAITEC BIM Connect GRAITEC BIM Connect je rozšíření, které umožňuje obousměrné inteligentní BIM sdílení dat s GRAITEC produkty. Plug-in GRAITEC BIM Connect je k dispozici v aplikaci Advance Workshop 2017, což umožňuje lepší spolupráci s aplikací Autodesk Advance Steel. Sdílení GTC dat s Advance Workshop je nyní možné pro kompletní projekty exportované z aplikace Autodesk Advance Steel. Používá se následující pracovní postup: V Autodesk Advance Steel použijte pro export celého modelu příkaz "Export Advance"v kartě "Export a Import". V Advance Workshop v kartě "Domů" použijte příkaz "Import GTCX / SMLX": 23

24 Projděte model exportovaný z Advance Steelu a použijte jej pro vytvoření Xlistu a nové objednávky. Vyberte konkrétní složku pro výstup nebo jen použijte výchozí cestu a vytvořte NC soubory pro získání jednotlivých dílů modelu. Jakmile nastavíte podrobnosti Xlist souboru a vytvoříte jej, otevře se nové dialogové okno takže můžete vytvořit novou objednávku pro dokončení procesu importu modelu. 24

25 Rozšířený rozsah profilů Uživatelé mohou nyní rozšířit rozsah profilů dostupných v Advance Workshopu pomocí nové funkcionality, která umožňuje do databáze profilů ukládat podobné profily z různých zemí. Uživatelé Advance Steel mají nyní možnost používat konkrétní GTC profily importem databáze profilů Advance Steelu přímo z dialogovém okně "Databáze profilů". Podle potřeby uživatele je možné vybrat celé kategorie nebo jen některé normy z kategorie. K profilů a jejich vlastnostem lze přistupovat z dialogu "Databáze profilů". 25

26 Další profily mohou být importovány pomocí tlačítka Importovat v dialogovém okně Databáze rodin". Tato funkce importu je založena na specifických excelovských souborech, které jsou nahrané výběrem cílové složky.prostřednictvím této funkce může uživatel importovat také materiály a svary. Vyberte složku obsahující soubory Excel s profily, materiály nebo svary a bude pro ně vytvořená nová rodina. Pro import lze přistupovat prostřednictvím příkazů v pásu karet "Profily", "Materiál" a "Manažer svařování". Abyste mohli uploadovat soubor aplikace Excel s profily, musí uživatelé dodržovat konvence souboru "Shapes_Name" soubor. 26

27 Nový report pro sledovatelnost materiálů Advance Workshop nyní obsahuje nový report sledovatelnosti materiálu dílů (profily a nosníky). Tento nový dokument byl vytvořen v Advance Workshopu, aby umožnil stavitelům zajistit sledovatelnost materiálů dle nové normy (EN 1090). Tento report je výsledkem řízení výroby, která je spravována v Advanace Workshopu. Když materiál je načten do Skladu AW, je okamžitě označen a asociován k certifikátu.tímto způsobem, když se používá ve výrobě, sdílí všechny jeho vlastnosti vyráběných dílů. V reportu můžete vidět, kde a kdy byl díl vyroben a jaký byl použit materiál. 27

28 Přejmenování dílu a dílce Na základě požadavků od výrobců OK (pro interní management) je nyní možné změnit/přejmenovat/nahradit jména všech dílů a dílců z "Editovatt objednávku". 28

29 Nová CAD funkcionalita: Kopie díry na druhou přírubu Na základě žádosti výrobce OK je nyní možné kopírovat otvory mezi dvěma přírubami z "Načrtnout díl".je například možné u I profilu kopírovat díry z horní příruby na spodní přírubu. Tuto funkci lze použít s typy profilů jako H/I/L/U/C a umožňuje uživatelům zrychlit navržení profilů. 29

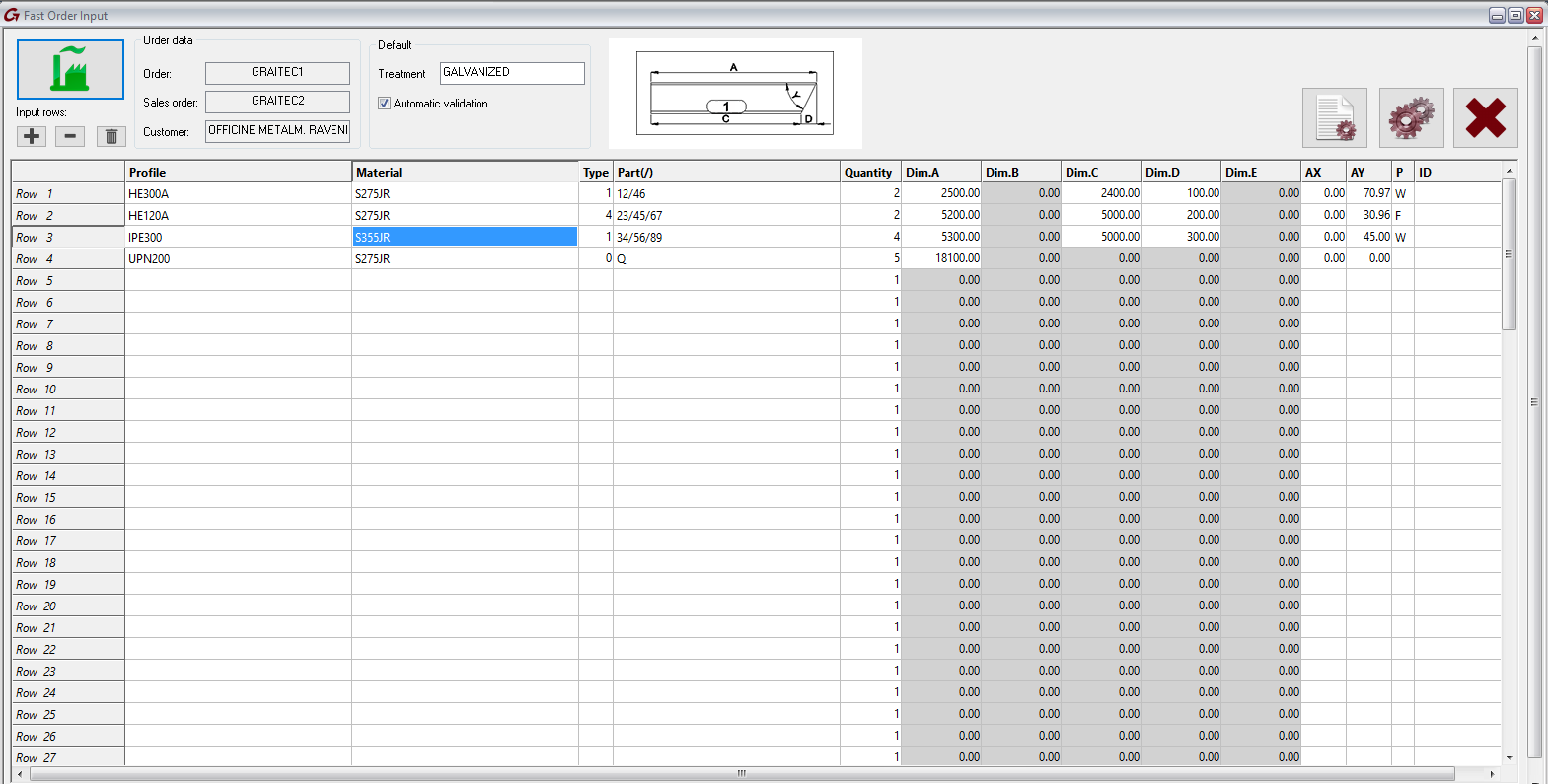

30 Rychlé zadání Nyní je možné vytvořit novou objednávku ze souboru aplikace Excel. Uživatelé mohou zadat veškeré potřebné informace, například průřez, materiál, délka, název, typ oříznutí v listu aplikace Excel a efektivně vytvořit výrobní zakázky s profily. Advance Workshop transformuje seznam zákazník ado objednávky, která je připravena k odeslání do výroby a kontroluje chyby.to také umožňuje mít seznam s vaší objednávkou. Toto zlepšení bylo zahrnuto do standardní verze na základě požadavku společnosti Press-Steel (Francie). 30

31 Nové funkce importu CAM-FICEP Advance Workshop nyní umožňuje importovat CAM soubory generované ze systému FICEP/Steel Projects. 31

32 Nové vlastností polí "Nová objednávka Do dialogu "Nová objednávka" byly přidány nové pole pro vlastnosti. 32
