Dynafleet online Balíček Spotřeba a ekonomika (péče o spotřebu a styl jízdy řidičů)

Transkript

1 Dynafleet online Balíček Spotřeba a ekonomika (péče o spotřebu a styl jízdy řidičů) Verze strana 1 / 15

2 Obsah dokumentu (kliknutím myši na téma z obsahu vás dokument automaticky posune na příslušnou stránku) 1) Přihlášení do Dynafleet online ) Výkazy funkce a ovládání ) Vygenerování výkazu souhrnný/přehledový ) Vytvoření vlastního profilu výkazu ) Oblíbený výkaz ) Výkaz sestava sledování ) Změny stavu paliva ) Styl jízdy vyhodnocení ) Příklady vyhodnocení výkazů ) Kontakty na podporu Verze strana 2 / 15

3 1) Přihlášení do Dynafleet online Přihlášení provedete přes stránku Používejte Internet Explorer 7 a vyšší verze. Ostatní prohlížeče nejsou podporovány. Vaše heslo pro přihlášení jako uživatel si vytvoříte pomocí administrátorského účtu. Podrobný návod jak to udělat naleznete v dokumentu Administrace. Nyní se prosím přihlaste jako Uživatel. Verze strana 3 / 15

4 2) Výkazy funkce a ovládání Klikněte na záložku Výkazy Vozidla Řidiči Uživatelé Body zájmu Vytyčené oblasti Abyste zobrazili seznam vozidel, musíte na ikonu dvou autíček kliknout levým tlačítkem myši. Pokud budete klikat na text Všechny vozy nic se nezobrazí. To samé platí u řidičů, opět musíte kliknout na ikonu dvou řidičů. Výkazy můžete vytvářet jak za vozidla (spz), tak za řidiče. Stačí zvolit ikonu s odpovídajícím symbolem. vůz řidič V této části vidíte seznam Vašich oblíbených výkazů. Všechny výkazy si můžete ukládat jako oblíbené. Tyto oblíbené výkazy si pak můžete v pravidelných intervalech nechat posílat na Váš . Verze strana 4 / 15

5 Seznam výkazů: Přehledový výkaz slouží k přehlednému zobrazení stylu jízdy řidiče s vozidlem. Souhrnný výkaz slouží k podrobnému zobrazení stylu jízdy řidiče s vozidlem. Výkaz vyjímek slouží k zobrazení jednotlivých parametrů z přehledového a souhrnného výkazu. Výkaz paliva&adblue zobrazuje celkově spálené palivo a AdBlue ve zvoleném období. Výkaz proběhu km zobrazuje celkově projeté kilometry ve zvoleném období. Časový výkaz zobrazuje dobu jízdy, volnoběhu a PTO ve zvoleném období. Výkaz okolních podmínek zobrazuje kolik emisí CO2, CO, HC, NOx, PM a SO2 vozidlo(a) vyprodukovaly ve zvoleném období. Taktéž ukazuje spálené palivo. Výkaz počítadla kilometrů zobrazuje stav kilometrů na tachografu ke zvolenému datu. Výkaz činností funguje pouze s balíčkem služby Časy jízdy a odpočinku. Sestava SPD - funguje pouze s balíčkem služby Časy jízdy a odpočinku. Sestava sledování zobrazuje pohyby plováku v nádrži + při placeném balíčku Mapy a sledování ukazuje stazku vozidla za zvolené období. Výkaz podrobností zobrazuje informace o vozidle (VIN, Euro, Výkon motoru, atd.). Správa zaznamenaných dat zobrazí zda-li vozidlo správně komunikuje se serverem a jestli jsou z něj stažena veškerá data. V každém okně jednotlivých výkazů je zobrazena ikona nápovědy zobrazí nápověda, která obsahuje jejich popis., po kliknutí na ni se Verze strana 5 / 15

6 3) Vygenerování výkazu Souhrnný/Přehledový Zvolte požadovaný výkaz v záložce výkazy (1.) Vyberte spz nebo jméno řidiče a přesuňte je do pracovního okna výkazu pomocí ikony (2.) Interval dat - zvolte období výběrem z kalendářů pomocí ikon, nebo můžete zvolit také poslední 1-5 týdnů (období od pondělí do neděle) nebo 1-12 měsíců. (3.) Výběr sloupců - ikonou nastavíte, které sloupce výkazu chcete zobrazit a které ne. Můžete si tak zkrátit výkaz jen na nejnutnější informace. (4.) Profil výkazu - pomocí rozbalovacího menu - ikona můžete zvolit přednastavený nebo vámi definovaný profil, který výkaz obarví podle dosažených hodnot řidiče. (5.) Výkaz může být generován buď v tabulce nebo grafu. (6.) Pokud zaškrtnete volbu zobrazí se pod hodnotami vygenerovanými za spz vozidla i všichni řidiči (případně jejich čísla karet), kteří s vozem ve zvoleném období jeli. (7.) Generovat výkaz jakmile nastavíte všechny parametry výkazu zmíněné výše, můžete výkaz vygenerovat ikonou. (8.) Export dat po vygenerování výkazu můžete data exportovat do Excelu nebo pdf. (9.) Oblíbený výkaz pokud chcete výkaz uložit jako oblíbený, musíte ho vygenerovat za neohraničené časové období tj. za 1-5 týdnů nebo za 1-12 měsíců. Po vygenerování výkazu si ho uložíte jako oblíbený ikonou. (10.) Verze strana 6 / 15

7 4) Vytvoření vlastního profilu výkazu Ve výkazu Přehledovém a Souhrnném slouží profil výkazu pro zvýraznění parametrů ekonomické jízdy a barevné odlišení podle dosažených hodnot. Obarví se pouze hodnoty v řádce času, což je pro dálkovou kamionovou dopravu v pořádku. Pro vozidla, která jezdí s nižší průměrnou rychlostí doporučujeme hodnotit řidiče podle řádku kilometry. V obou případech, ale obarvení výkazu poskytuje cenné a rychlé informace o stylu jízdy řidiče. Několik profilů je přednastaveno, můžete si ale také sami vytvořit profily šité na míru právě pro Vás. Stačí kliknout na ikonu vedle výběru profilu výkazu. (1.) V okně se zobrazí tabulka již vytvořených profilů, stlačením ikony Nový (2.), se objeví ve spodní části tabulky Nový profil (3.). Nazvěte si jej jménem a vyplňte do něj limity jednotlivých parametrů výkazu, např. ve sloupci Celkem (l/100km), když dáte zelenou hodnotu 25 a oranžovou 30 tak se pak tento parametr obarví 0-25 zeleně, 25-29,9 žlutě a 30 a více oranžově. (4.) Nakonec je potřeba vyplněný profil uložit tlačítkem Uložit (5.) Verze strana 7 / 15

8 5) Oblíbený výkaz Oblíbený výkaz umožňuje uložit si jakýkoli výkaz v podobě, která Vám vyhovuje a nechat si ho posílat v nastavených intervalech na ovou adresu. Například vytvoření Přehledového výkazu jako oblíbený: Vyberete vozidla a přesunete je do pracovního okna (1.) Nastavíte období v Interval data musí být vybráno jako neomezené buď za posledních X týdnů nebo za posledních X měsíců (2.) Nastavíte sloupce, profil výkazu tak jak chcete, aby vypadal Dáte tlačítko Generovat výkaz (3.) Pokud Vám něco nevyhovuje, můžete to přenastavit, ale potom znovu musíte dát tlačítko Generovat výkaz, aby se obnovil Výkaz uložíte tlačítkem, musíte ho pojmenovat (4.) Verze strana 8 / 15

9 Jakmile provedete kroky výše, klikněte na záložku Výkazy, aby se zobrazil seznam všech dostupných výkazů, na pravé straně stránky uvidíte seznam oblíbených výkazů (5.) 5. Klikněte na ikonu, tím se dostanete do menu, kde lze nastavit jak často a v jaké formě bude výkaz zasílán 6. Po kliknutí na tlačítko Vytvořit/Upravit (6.) se otevře menu kde vyplníte všechny údaje: Datum začátku předplatného první den od kdy Vám začne chodit výkaz Čas v kolik hodin má chodit ová adresa adresa kam má chodit (malým plus v pravém rohu můžete přidat další adresy) Opakování perioda zasílání Předplatné jako výkaz hotový barevný výkaz v pdf Předplatit jako data data v souboru excelu Jakmile je vše nastaveno dejte tlačítko uložit Verze strana 9 / 15

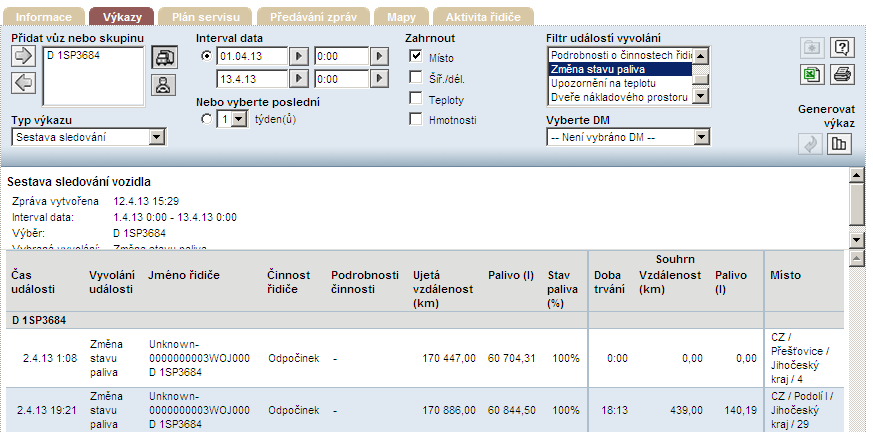

10 6) Výkaz sestava sledování Výkaz sestavy sledování umožňuje při aktivovaném balíčku Spotřeba a ekonomika zobrazit událost změna stavu paliva, neboli pohyb plováku. Ten se zaznamená, pokud se plovák pohne o 10 % a více. Pokud máte aktivovaný i balíček Mapa a sledování je v tomto výkaze vidět i stazka. Postup vytvoření výkazu: Zvolíte vozidlo a období, za které bude výkaz vytvořen Pokud chcete znát adresu místa zaklikněte ve sloupci Zahrnout volbu Místo (1.) V menu Filtr událostí vyvolání najděte filtr Změna stavu paliva a klikněte na něj levým tlačítkem myši podbarví se modře jak je vidět na obrázku níže (2.) Dejte Generovat výkaz Ve výkaze najdete všechny místa, kde v daném období došlo k pohybu plováku Je zde i vidět kolik kilometrů mezi místy vozidlo najelo (3.) a kolik paliva spálilo (4.) Verze strana 10 / 15

11 7) Změny stavu paliva Jak bylo již řečeno v předchozí kapitole, změny stavu paliva můžete zobrazit buď ve výkazu Sestava sledování nebo v záložce Předávání zpráv a v její složce Událost vozidla. V této složce jsou zprávy cca 14 dnů, pak jsou automaticky mazány. Je ale možno zprávy přeposílat na zvolený . Toto přeposílání nastavíte kliknutím na ikonu. Pokud Vám ale systém napíše hlášení že nemáte zadanou ovou adresu, musíte jí nejdříve v administraci zadat. Co najdete ve složce Událost vozidla : Seznam všech změn stavu paliva (všechny změny hladiny větší než 10 %). Černé změny jsou kladné. Červené změny jsou záporné. Po kliknutí na změnu se pod ní zobrazí legenda ve které je napsáno kde ke změně došlo, kdo vozidlo řídil, o kolik se hladina změnila, použitím ikony zobrazí poloha auta na mapě v danou chvíli změny. se Je důležité si uvědomit: Plovák je jen v jedné nádrži, pokud tedy řidič natankuje do té menší bez plováku, neuvidíte změnu stavu paliva. Změna stavu paliva může být způsobena, i pokud vozidlo stálo šikmo nebo z kopce. Verze strana 11 / 15

12 8) Styl jízdy vyhodnocení Výkazy Přehledový a Souhrnný rozebírají a hodnotí styl jízdy řidičů s vozidly. Vysvětlení pojmů a hodnot, kterých by měli řidiči dosahovat: Průměrný počet brzdění počítá každé šlápnutí na brzdový pedál. Existuje souvislost mezi počtem brzdění a počtem zastávek. Koeficient je u regionální dopravy 1:4 a u dálkové dopravy 1:3,5. To znamená, že např. u regionální dopravy by měl na každou zastávku max. 4krát brzdit. Volnoběh počítá se, pokud vozidlo stojí na místě a běží motor a není zapnuté PTO. Pro dálkovou dopravu by měl být volnoběh do 5 %, pokud ale řidiči dělají víkendy venku a mají více nakládek a vykládek pak do 7 %, pro regionální cca 7 %. Úsporná jízda otáčky motoru v zeleném poli, dosažená hodnota v řádce čas sečtená s volným dojezdem by měla být 70 % a více. Neúsporná jízda otáčky motoru nad zeleným polem a jízda na motorovou brzdu. Přetáčení motoru pod plynem poznáme podle spálených litrů v řádce litry. Vždy musí být hodnota v řádce litry do 0,1 % a v řádce kilometry nad 1 % (platí, že čím těžší trasa a náklad tím vyšší hodnota v řádce kilometry). Výsledná spotřeba v řádce L/100km musí být co nejnižší v rozmezí 0 5 L/100km. Volný dojezd je počítán jako součet jízdy vozidla bez použití plynového pedálu, jízdy na volnoběžku, jízdy na motorovou brzdu. Nepočítá se tam tempomat, ani pokud se brzdí provozní brzdou. Dosažená hodnota by měla být pro dálkovou dopravu 10 % a více, pro regionální 18 % a více. Tempomat jízda vozidla se zapnutým tempomatem. Spotřeba na tento parametr by měla být max. 27L/100km, ale zároveň o 2L nižší než na nejvyšší rychlostní stupeň. Pokud však má vozidlo na 12tý rychlostní stupeň nízkou spotřebu paliva 20-22L/100km pak na tempomat může být i stejně či o litr více. Překročení rychlosti vozidla veškerá jízda vozidla při překročení rychlosti nad nastavený limit (u 99 % vozidel nastaveno na 87km/h). Maximální hodnota v tomto parametru by měla být 22L/100km. Pokud je ale limit rychlosti nastaven na 85km/h, pak je maximální hodnota spotřeby v tomto parametru 24L/100km. Limit rychlosti si můžete změnit v administraci, a nebo Vám ho změníme my na požádání. Nejvyšší převodový stupeň jízda vozidla na 12tý rychlostní stupeň. Pokud sečteme procenta času na volný dojezd a na 12tý rychlostní stupeň, řidiči by měli dosáhnout hodnoty 70 % a více. Verze strana 12 / 15

13 Zatížení motoru jízda vozidla při využití 90 % a více kroutícího momentu, spotřeba musí být vždy menší než 100L/100km. A zároveň by měla být hodnota průměrné rychlosti na tento parametr nižší než průměrná rychlost vozidla na jízdu. Překročení otáček motoru červené pole motoru. Režim I-Shift je počítán jako procento ujeté vzdálenosti s polohou voliče převodovky v A automaticky, M ručně, P režim výkonu. Doporučujeme, aby v poloze A jezdili řidiči % trasy, v poloze M 0-10 % trasy, polohu P nikdy nepoužívali. Poloha P totiž nezvedá výkon motoru, jen při řazení vytáčí motor nad zelené pole. Tohoto režimu se používá při jízdě s celkovou hmotností 60 tun a více. 9) Příklady vyhodnocení výkazů 1) Dálková doprava velkoobjemovka a) Přehledový výkaz Řidič prvního auta: Na to kolik má zastávek moc brzdí. Jeho hodnota by měla být 13 * 3,5 = 46. Jelikož nedělá víkendy a má jen jednu nakládku a vykládku má příliš dlouhý volnoběh. Správná hodnota by měla být 5 %. I-Shift používá správně. Řidič druhého auta: Poměr brzdění k zastávkám má správný. Volnoběh má velmi vysoký, vozidlo dělá stejnou práci jako první, volnoběh by měl být max. 5 %. I-Shift používá správně. Verze strana 13 / 15

14 b) Souhrnný výkaz Vysoký volnoběh. Pokud sečteme úspornou jízdu s volným dojezdem 57,7 % + 21,4 % = 79 % hodnota je v pořádku. Neúsporná jízda přetáčí motor minimálně hodnota 0,2 %, ale zároveň brzdí na motorovou brzdu v kilometrech hodnota 1,1 % a hlavně výsledná spotřeba na tento parametr 3,60L/100km v pořádku. Volný dojezd více než dostačující. Tempomat spotřeba 22,62L/100km v porovnání s nejvyšším převodovým stupněm je také v pořádku, jelikož má na nejvyšší převodový stupeň nízkou spotřebu. Překročení rychlosti 19,89L/100km, také hodnota v pořádku. Nejvyšší převodový stupeň 65,1 % + 21,4 % = 86,5 také v pořádku. Zatížení motoru, spotřeba v pořádku, jen průměrná rychlost na ztížení motoru 67,11 je vyšší než průměrná rychlost na jízdu 66,09. 2) Regionální doprava po ČR sklápěčka 48tun a) Přehledový výkaz Jeho hodnota by měla být 8 * 4 = 32, dosáhl o hodně nižší, více než v pořádku. Volnoběh v pořádku. I-Shift používá také správně. Verze strana 14 / 15

15 b) Souhrnný výkaz Volnoběh v pořádku. Pokud sečteme úspornou jízdu s volným dojezdem 64,3 % + 24,2 % = 88,5 hodnota je v pořádku. Neúsporná jízda přetáčí motor minimálně hodnota 0,3 %, ale zároveň brzdí na motorovou brzdu v kilometrech hodnota 6,3 % a hlavně výsledná spotřeba na tento parametr 1,71L/100km v pořádku. Volný dojezd více než dostačující. Tempomat spotřeba 19,9L/100km je velice dobrá, jelikož se na tempomat má jezdit jen po rovině a v ČR je málo míst kde se dá na něj jet, řidič ho použil správně, i když jen na 30 km. Překročení rychlosti 3,27L/100km, také hodnota v pořádku. Nejvyšší převodový stupeň 56,1 % + 24,2 % = 80,3 také v pořádku. Zatížení motoru, spotřeba v pořádku a také průměrná rychlost na ztížení motoru 66,55 je nižší než průměrná rychlost na jízdu 67,79 také v pořádku. 10) Kontakty na podporu Pokud Vám něco nepůjde nebo budete potřebovat poradit, kontaktujte prosím Vašeho prodejce nebo přímo podporu Dynafleet: Vit Jurajda, , vit.jurajda@volvo.com Tereza Nehonská, , dynafleet.cz@volvo.com Mezinárodní podpora VAS, , vas.dynafleet.support@volvo.com Verze strana 15 / 15
