1 Obsah 1 Okno a ovládací prvky Nápověda pro Skladba okna Skladba okna Výběr vozidla Skladba okna Náhradní díly Skladba okna SIS/CAS Skladba okna Mechanická část Ostatní okna Ovládání pomocí klávesnice (PC a KTS 500) Tlačítka na panelu nabídek (PC a KTS 500) Tlačítka v oknech (PC a KTS 500) Tlačítka pro rozevírací seznam (PC a KTS 500) Tlačítka v okně "SIS - Výběr systému/návody" Tlačítka v prohlížeči archivu SIS Tlačítka ve schématech zapojení Klávesy v montážních rozkladech Tlačítka v katalogu nástrojů (Esitronic-T) Tlačítka na pracovní kartě (jen PC) Tlačítka v adresáři Klávesy v okně Mechanická část Funkce tlačítek Tisk Základní nastavení a údaje Stanovení výchozí složky Určení výchozí tiskárny Stanovení základních sazeb pro kalkulaci Stanovení zobrazení pracovních jednotek nebo pracovního času Zadání údajů o firmě Stanovení řádků zápatí pro nabídku, objednávku a fakturu Sklad maziv - zaevidování, úpravy, vymazání Verze / 113

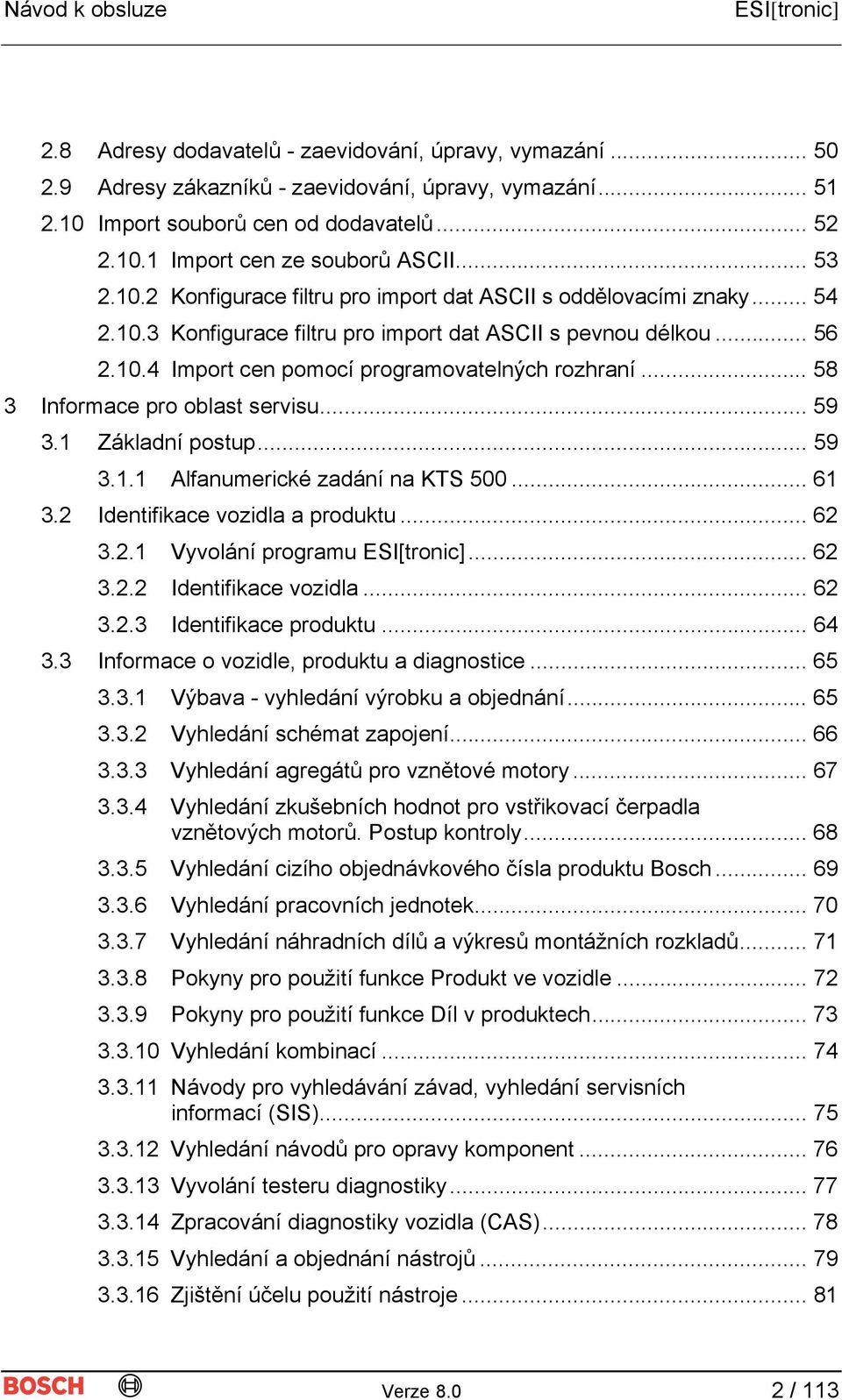

2 2.8 Adresy dodavatelů - zaevidování, úpravy, vymazání Adresy zákazníků - zaevidování, úpravy, vymazání Import souborů cen od dodavatelů Import cen ze souborů ASCII Konfigurace filtru pro import dat ASCII s oddělovacími znaky Konfigurace filtru pro import dat ASCII s pevnou délkou Import cen pomocí programovatelných rozhraní Informace pro oblast servisu Základní postup Alfanumerické zadání na KTS Identifikace vozidla a produktu Vyvolání programu Identifikace vozidla Identifikace produktu Informace o vozidle, produktu a diagnostice Výbava - vyhledání výrobku a objednání Vyhledání schémat zapojení Vyhledání agregátů pro vznětové motory Vyhledání zkušebních hodnot pro vstřikovací čerpadla vznětových motorů. Postup kontroly Vyhledání cizího objednávkového čísla produktu Bosch Vyhledání pracovních jednotek Vyhledání náhradních dílů a výkresů montážních rozkladů Pokyny pro použití funkce Produkt ve vozidle Pokyny pro použití funkce Díl v produktech Vyhledání kombinací Návody pro vyhledávání závad, vyhledání servisních informací (SIS) Vyhledání návodů pro opravy komponent Vyvolání testeru diagnostiky Zpracování diagnostiky vozidla (CAS) Vyhledání a objednání nástrojů Zjištění účelu použití nástroje Verze / 113

3 Zobrazení zkušebních hodnot pro údržbu Zobrazení tabulky kódů závad Zobrazení plánů údržby Zobrazení seznamu náhradních dílů pro práce spojené s údržbou Zobrazení obrázků k údržbě Zobrazení návodu k údajům na štítcích s intervaly údržby vozidla Zobrazení informací o ozubených řemenech Zobrazení seřizovacích dat kol Zobrazení informací o programování klíče Zobrazení vysvětlení k ozubeným řemenům, seřízení kol Zobrazení tlaků v pneumatikách Zobrazení umístění typového štítku vozidla a motoru Servisní oblast: Kalkulace, nabídka Pracovní karta a její základní úloha Vytvoření návrhu ceny pro pravidelné inspekce Zahrnutí opravy opotřebitelných dílů do zakázky Vytvoření nabídky s pevnou cenou Zaevidování objednávky Vystavení faktury Odeslání pracovní karty do připojených programů Úpravy pracovní karty Doplnění nebo změna hodnot u položek pracovní karty Vymazání jednotlivých položek pracovní karty Vymazání všech položek pracovní karty Vložení nové položky do karty Zobrazení a vymazání archivovaných pracovních karet Přepnutí na cizí programy Vyplnění faxu s hlášením o závadě Které údaje hledáte? Copyright by Robert Bosch GmbH, KH/PME Verze / 113

4 1 Okno a ovládací prvky Program je speciálně navržen pro ovládání pomocí klávesnice PC a testeru Bosch KTS 500. Přirozeně lze program ovládat také jednoduše pomocí myši. V této kapitole se dozvíte základní poznatky o okně a ovládacích prvcích programu, což zahrnuje jednotlivé prvky navigaci ovládání pomocí klávesnice 1.1 Nápověda pro Nápověda online V programu můžete v průběhu práce vyvolat různé druhy nápovědy: Funkce tlačítek v otevřeném okně: Stiskněte klávesu nebo klepněte na tlačítko Vysvětlení klávesových zkratek v otevřeném okně (nikoli v okně Mechanická část): Stiskněte klávesu nebo klepněte na tlačítko Doplňující vysvětlení a návody k mechanické části (např. seřízení kol): Stiskněte klávesu nebo klepněte na tlačítko Obecná nápověda, např. "Jak najít": prostřednictvím symbolu na panelu nabídek na horním okraji okna. Verze / 113

5 1.2 Skladba okna Prvky okna Základní skladba okna je u všech oken převážně stejná. Okno "Výběr vozidla" (kap ) obsahuje téměř všechny prvky okna, s nimiž se setkáte rovněž v ostatních oknech. U dalších oken jsou popsány jen odchylky od tohoto vzorového okna. Upozornění: Všechna okna lze zcela ovládat pomocí klávesnice. Podrobný návod k tomu obdržíte během práce prostřednictvím nebo v kap Funkční klávesy Funkce kláves [F2] až [F6] a [F8] jsou závislé na zvoleném druhu informací. Verze / 113

6 1.2.1 Skladba okna Výběr vozidla Okno "Výběr vozidla" (prostřednictvím "Označení") je typickým oknem a obsahuje následující prvky okna: (1) Titulek okna Titulek okna vás informuje o tom, ve kterém okně se právě nacházíte. (2) Panel nabídek Nabídka "Nastavení" Položka nabídky "Definováno uživatelem" otevře okno se sedmi kartami: Verze / 113

7 "Všeobecné" Zde můžete nastavit, zda se má program spustit s výchozí složkou vozidla nebo produktu. Kromě toho zde můžete zvolit výchozí tiskárnu a její nastavení. "Hodinové sazby pro zúčtování" Zde můžete zadat: různé zúčtovací sazby hodinové nebo za pracovní jednotku pro kalkulace, rozdělení pracovní jednotky, sazbu DPH. Můžete si vybrat mezi zobrazením pracovní jednotky a normočasu. "Adresa" Zde můžete zadat adresu vaší firmy. "Pracovní karta" Zde uveďte texty řádků paty stránky pro formuláře nabídky, faktury a objednávky. "Dodavatelé" Obsahuje adresář pro určení dodavatelů. "Maziva" Zde zaevidujete výrobky, které obsahuje váš sklad olejů a maziv. "Import ceny" Prostřednictvím různých rozhraní pro ceny můžete importovat základní ceny vašich velkoobchodních dodavatelů. Položka nabídky "Jazyk": Zde máte možnost přepínání jazyka plochy obrazovky (Desktop) v závislosti na operačním systému Windows. Položka nabídky "Zpřístupnění": Zde můžete vyžádat a provést zpřístupnění pro různé druhy informací, a nechat zobrazit zpřístupněné druhy informací (viz návod k instalaci). Nabídka "?" Položka nabídky "Nápověda" otvírá nápovědu k programu. Prostřednictvím položky nabídky "Seznam vozidel" obdržíte seznam vozidel, které lze kontrolovat pomocí diagnostického přístroje KTS 300 nebo KTS 500. Položka nabídky " Fax s hlášením o závadě" otvírá formulář faxu s možností tisku, v němž můžete uvést upozornění na chyby programu, nesprávné údaje a případné návrhy na zlepšení. Vytištěný formulář faxu odešlete na číslo faxu, které je v něm uvedeno. Verze / 113

8 Prostřednictvím položky nabídky "Informace" obdržíte informace o verzi programu a jeho vydavateli. (3) Panel nástrojů příp. příp. příp. příp. příp. příp. přejděte k předtím vyvolanému oknu Kurzorem pokračujte (jako Enter) přejděte zpět k nadřazenému oknu (v hierarchii programu směrem nahoru) přepněte mezi navigační lištou (5) a pracovní oblastí (8+9). Při KTS 500 nechejte zobrazit navigační lištu k výběru aplikací Bosch (BAA) otevře pracovní kartu provede tiskové funkce závislé na okně. (4) Informační řádek Zde je zobrazeno, na které vozidlo nebo produkt se zobrazené výsledky příp. prováděné akce vztahují. Toto zobrazení je velmi důležité, protože takto můžete stále kontrolovat, zda jste během práce s programem (navigací) stále u správného vozidla nebo produktu. (5) Navigační panel Navigační panel obsahuje výchozí složku (6) a druhy informací (7). Když jej aktivujete pomocí příp., zobrazí se červené orámování na obrazovce PC resp. černé orámování na KTS 500. U menších obrazovek, jako např. u testeru Bosch KTS 500, může být navigační panel v případě potřeby zařazen pomocí. Verze / 113

9 (6) Výchozí složka Horní část navigačního panelu obsahuje jak výchozí složku Vozidlo, tak složku Produkt s příslušnými výchozími možnostmi. Zde si můžete zvolit, které zadané informace (podmínky vyhledávání) budou nastaveny jako výchozí: Všeobecné informace o zadání najdete dále v části Oblast zadání (8). Vstup pomocí volby Vozidlo : 1. Prostřednictvím Označení Zde můžete vyhledat vozidlo zadáním jeho názvu a některých technických údajů. 2. Prostřednictvím Klíčového čísla Zde můžete vyhledat vozidlo pomocí klíče KBA z technického osvědčení vozidla, klíče RB (klíč Robert-Bosch, např. "VWW 749") 3. Prostřednictvím Posledních 30 vozidel, tzn. seznamu naposledy vyhledaných vozidel. Vstup pomocí volby Produkt : 1. Prostřednictvím Číselného zadání Zde můžete vyhledat produkt volitelně pomocí "objednávkového čísla BOSCH" (např ) "Typové označení BOSCH" (např. K1 (R) 14V 23/55A) Toto číslo je obvykle uvedeno na typovém štítku. "Ostatní" např. číslo Bosch-WVA "Cizí číslo" (např. N ) např. z typového štítku. 2. Prostřednictvím Posledních 30 produktů, tzn. seznamu naposledy vyhledaných produktů. 3. Prostřednictvím Posledních 30 zkušebních hodnot vstřikovacích čerpadel, tzn. seznamu naposledy vyhledaných zkušebních hodnot pro vstřikovací čerpadla vznětových motorů. Verze / 113

10 (7) Druhy informací Zde můžete zvolit, které informace o vybraném vozidle nebo produktu chcete získat. U informací, které jsou k dispozici, se písmo druhu informací zobrazí černě a lze je tedy vybrat. Výbava Zde najdete výrobky, které jsou zamontovány ve vybraném vozidle. Pracovní jednotky Zde najdete seznam prací a příslušné časové hodnoty a částky nákladů. Tyto hodnoty mohou být individuálně přednastaveny pro váš provoz. Schémata zapojení Zde najdete další schémata zapojení k vybranému vozidlu, která nejsou popsána v návodech SIS. SIS / CAS Informace o značce Všeobecné informace Zde najdete návody pro vyhledávání závad, popisy funkcí testeru a servisní informace pro práce týkající se vybraného vozidla. Diagnostický tester (žádný druh informací) Tato položka je aktivní, jestliže je nainstalována karta KTS 300 nebo KTS 500. U KTS 500 se tímto přepněte na diagnostický tester. U KTS 300 spusťte zaváděcí program. Náhradní díly Zde najdete výkresy montážních rozkladů, náhradní díly a obrázky k vybranému produktu. Návody pro komponenty Vznětové motory všeobecně Elektrická výbava všeobecně Zde najdete návody pro kontrolu komponent v demontovaném stavu (elektrická soustava, vznětové motory). Zkušební hodnoty vstřikovacích čerpadel Zde najdete zkušební hodnoty pro vstřikovací čerpadla vznětových motorů. Servisní intervaly Zde můžete provádět kalkulace standardních inspekcí. Verze / 113

11 Opotřebitelné díly Zde můžete provádět kalkulace libovolných opravárenských prací. Mechanická část Zde najdete údaje "Autodata", např. seřízení kol, seřízení klínových a ozubených řemenů atd. K jednotlivým oknům a postupům existuje vlastní nápověda. Porovnání Zde se k vybranému produktu zobrazí seznam produktů jiných výrobků téže konstrukce spolu s cizími čísly. Použití produkt vozidlo Zobrazí se seznam se všemi vozidly, u nichž je tento produkt montován. Použití dílec vozidlo Zobrazí se seznam se všemi vozidly, u nichž je tento dílec montován. Kombinace Zobrazí se seznam všech kombinací, u nichž je produkt použit. Rozhraní (žádný druh informací) Zde můžete vyvolat cizí programy (např. Autodata), které jsou na vašem počítači nainstalovány. Pracovní karta (žádný druh informací) Do pracovní karty mohou být převzaty náhradní díly a pracovní jednotky z programu. Takto mohou sloužit pro kalkulace prací na vozidle. Pracovní karta může být vytištěna jako nabídka, objednávka nebo faktura nebo převedena do jiných (např. obchodních) programů. Pracovní oblast (8)+(9) Pracovní oblast zahrnuje všechno, co se nachází vpravo od navigačního panelu (5). V tomto okně jsou Oblast zadání (8) a Seznam výsledků (9). Když pracovní oblast aktivujete pomocí příp., zobrazí se červené orámování na obrazovce PC resp. černé orámování na KTS 500. (8) Oblast zadání Zde můžete zadat všechny informace, které jsou vám známy (podmínky vyhledávání), abyste mohli identifikovat vozidlo nebo produkt. Čím více podmínek vyhledávání zadáte, tím přesnější bude výsledek. Verze / 113

12 (9) Seznam výsledků Tento seznam obsahuje všechna vyhledaná vozidla nebo produkty, které jste stanovili v oblasti zadání (8). Když vyberete některý řádek (zvýrazníte), uvidíte vlevo na navigačním panelu, které druhy informací (7) můžete vybrat (černé písmo). Klepnutím tlačítkem myši na záhlaví seznamu se celý seznam seřadí podle některého sloupce (při použití klávesnice není možné). (10) Panel funkcí Panel funkcí se může lišit podle druhu informací. Co se skrývá pod jednotlivými tlačítky se zobrazí, když na ně přesunete kurzorem a krátký okamžik ponecháte na místě. Tlačítka lze ovládat jak pomocí myši, tak pomocí zobrazených funkčních kláves na klávesnici. Některá tlačítka, jako např., pracují jako přepínač Zapnuto/Vypnuto. Stisknutý (světlý) stav potom setrvává i po uvolnění tlačítka myši. Dalším stisknutím tlačítka můžete funkci vrátit do předchozího stavu. Nápověda k aktuálnímu oknu nebo obsah nápovědy Vysvětlení významu zkratek a symbolů Zvětšení zobrazení (Zapnuto/Vypnuto) Zobrazí se příslušný obrázek (Zapnuto/Vypnuto) Zobrazí se údaje k vozidlu (Zapnuto/Vypnuto) Zobrazí se údaje k produktu (Zapnuto/Vypnuto) Verze / 113

13 1.2.2 Skladba okna Náhradní díly Všechny náhradní díly lze vybrat jak v oblasti zobrazení (11), tak i v seznamu dílů (12). (1) - (7) Viz kap (10) Panel funkcí Základní údaje o panelu funkcí viz kap Nápověda k aktuálnímu oknu nebo obsah nápovědy Vysvětlení významu zkratek a symbolů Zobrazí se další obrázky Verze / 113

14 Zvětšení obrázku (Zapnuto/Vypnuto) Změna poměru velikosti obrázku (11) a seznamu (12) (Rada: Je možno provést rovněž tažením pomocí myši) Zobrazení údajů o vozidle (Zapnuto/Vypnuto) Zobrazí se údaje o produktu (Zapnuto/Vypnuto) (11) Oblast zobrazení Při přesunutí myši na číslo dílu se toto a všechna shodná čísla v obrázku zvýrazní modrou barvou (šedou barvou u KTS 500). Současně se odpovídající díl v seznamu dílů (12) zvýrazní modrou barvou (šedou barvou u KTS 500). Klepnutím levým tlačítkem myši příp. se tento díl vybere. Přitom je díl zvýrazněn šedou barvou. Pomocí klávesy [Mezerník] nebo poklepáním se označí pro přenos do pracovní karty. U výkresů s červeně zobrazenými konstrukčními skupinami (černě u KTS 500), mohou být výkresy a seznamy konstrukčních skupin vyvolány klepnutím na čísla pozic nebo na tučně znázorněné řádky seznamu. (12) Seznam dílů Ovládání je analogické oblasti zobrazení. Verze / 113

15 Nabídky pro pravé tlačítko myši (kontextová nabídka) U obrázků náhradních dílů s červeně zobrazenými konstrukčními skupinami mohou být pravým tlačítkem myši prováděny následující funkce: Refresh Fit All Zoom box Zoom In Zoom Out Magnify Pan Aktualizuje se zobrazení Zvětšený obrázek se zmenší na původní velikost Se stisknutým levým tlačítkem myši lze vybrat výřez, který se po uvolnění tlačítka zobrazí tak, že vyplní celou obrazovku Zvětšení obrázku Zmenšení obrázku Funkce lupy Ukazatel ruky: se stisknutým levým tlačítkem myši lze obrázek libovolně posouvat Verze / 113

16 1.2.3 Skladba okna SIS/CAS Zde můžete obdržet servisní informace a návody pro vyhledávání závad, odstranění závad, nastavení a opravy pro vybrané vozidlo (např. pro číslo podle klíče RB MB 2056). (10) Panel funkcí Základní údaje o panelu funkcí viz kap Nápověda k aktuálnímu oknu nebo obsah nápovědy Přechod k systémovému výběru nebo obsahu návodu Zobrazí se schéma zapojení hydraulického nebo pneumatického systému (přepínač Zapnuto/Vypnuto) Verze / 113

17 Zobrazí schéma elektrického zapojení (přepínač Zapnuto/Vypnuto) Zobrazí se umístění komponenty (komponent) (přepínač Zapnuto/Vypnuto) Zobrazí se příslušný obrázek (přepínač Zapnuto/Vypnuto) Zobrazí se údaje k vozidlu (přepínač Zapnuto/Vypnuto) Přepnutí na KTS 500 (13) Přehled systému (14) Přehled dokumentů Zde je seznam všech systémů, pro které jsou k dispozici informace. Varianty systému jsou uspořádány do složek, např. Protiblokovací systémy. Pokud pro systém použitý v aktuálním vozidle (např. Motronic M3.8.2 u Audi A8) není k dispozici návod, vyhledá návod pro tentýž systém u jiných typů vozidel (např. Motronic M3.8.2 u Audi A6 quattro). Pomocí posuvníku můžete vybrat rozsah výbavy vozidla. Zde je seznam všech dokumentů, které se týkají vybraného systému. "SIS - Návody pro vyhledávání závad" Zde jsou obsaženy návody pro vyhledávání závad, servisní informace, SIS a CAS. Všechny informace jsou uspořádány do složek se strukturou aplikace Explorer. "Servisní informace" Zde jsou speciální informace k systému např. dodatečné pokyny a zvláštnosti. Sloupec "Doplňující informace" Zde se zobrazí číslo mikrokarty v archivu informací pro starší vozidla. Sloupec "Pokyny" Zde jsou zobrazeny doplňující informace k návodu, např. omezení podle roku výroby. Verze / 113

18 Symboly v návodech Tlačítka v návodech Dokument s textem návodu "Tabulka kódů závad" Zde je zobrazena tabulka s kódy závad "Tabulka blikacích kódů" Zde je zobrazena tabulka s blikacími kódy Viz kap Okno jazyků v SIS Toto okno se zobrazí automaticky když vyvoláte návod, který není k dispozici v jazyce nastaveném v systému Windows na vašem počítači. Okno nabízí výběrový seznam jazyků, v nichž je možno zvolený návod dočasně zobrazit. Verze / 113

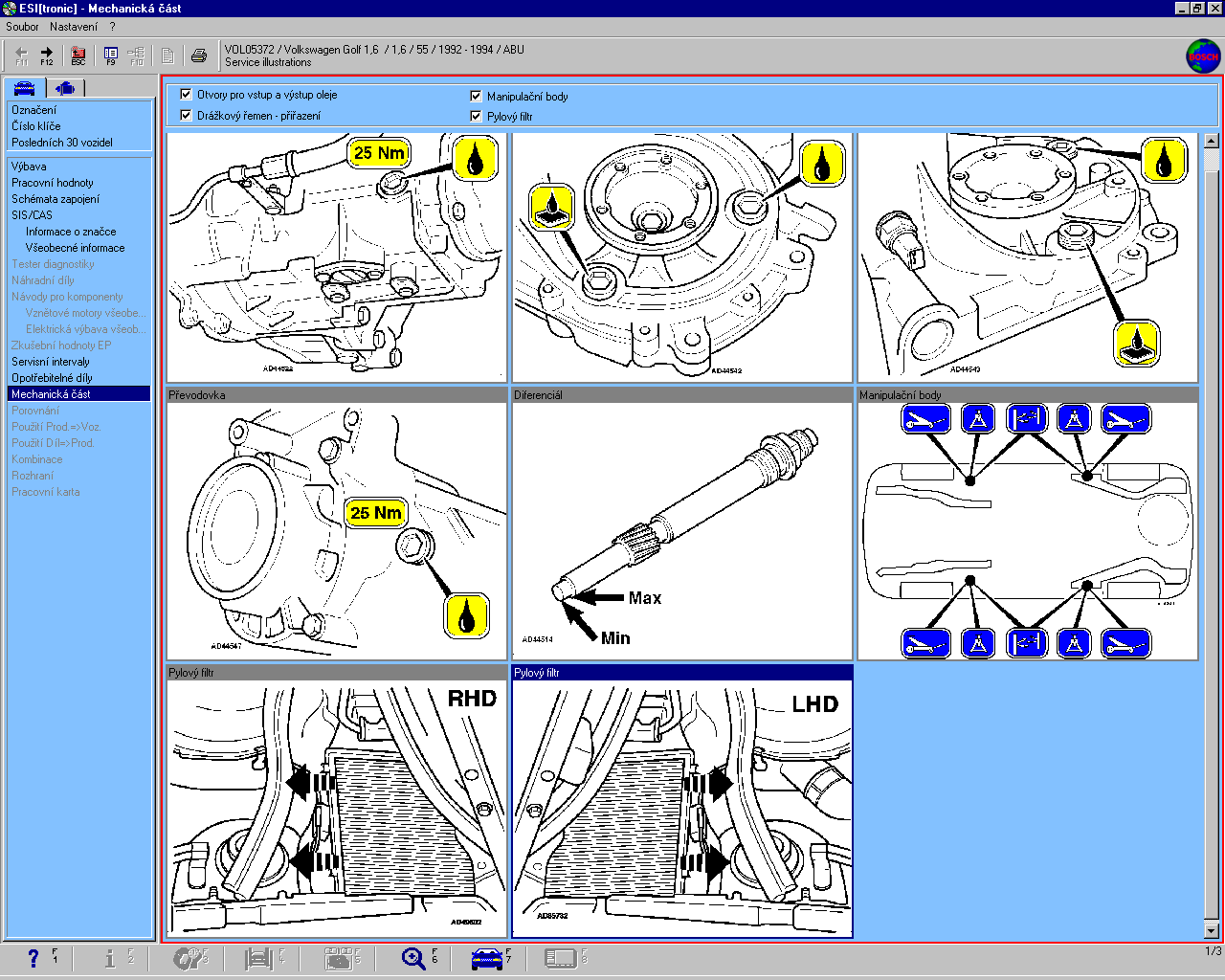

19 1.2.4 Skladba okna Mechanická část Když se kurzor nachází na řádcích se symboly nebo, zobrazí se obrázky nebo texty pokynů. (1) - (7) Viz kap (10) Panel funkcí Základní údaje o panelu funkcí viz kap Obsazení panelu funkcí je závislé na vybrané kapitole. Pokud není některá programovatelná klávesa aktivní, nejsou zatím k dispozici žádné informace. Verze / 113

20 Nápověda k aktuálnímu oknu nebo obsah nápovědy Zpět k seznamu mechanické části (přehled) Zobrazí se seznam s tlaky pneumatik (Zapnuto/Vypnuto) Zobrazí se obrázek k údržbě (Zapnuto/Vypnuto) Zobrazí se tabulka kódů závad (Zapnuto/Vypnuto) Zvětší se zobrazený obrázek (Zapnuto/Vypnuto) Zobrazí se údaje k vozidlu (Zapnuto/Vypnuto) Zobrazí se umístění typového štítku vozidla a motoru (Zapnuto/Vypnuto) (15) Oblast seznamu Zde jsou vypsány všechny zkušební hodnoty pro práce na údržbě mechanické části vozidel. K této zkušební hodnotě je uložen obrázek. Je automaticky zobrazen, jakmile se kurzor dostane na tento řádek. K této zkušební hodnotě je uloženo upozornění a podle možností i obrázek. Je automaticky zobrazen, jakmile se kurzor dostane na tento řádek (viz příklad obrazovky). (16) Obrázek Obrázek nebo obrázky ke zkušební hodnotě. (17) Tam, kde je k dispozici více obrázků, zobrazí se jejich počet. (18) Pomocí můžete procházet od jednoho obrázku ke druhému. (19) Text upozornění Důležité upozornění ke zkušební hodnotě. Pokud je text delší, můžete jej posouvat pomocí a. Verze / 113

21 Obrázky mohou být v závislosti na tématu buď zobrazeny nebo skryty. (1) - (7) Viz kap (10) Panel funkcí Základní údaje o panelu funkcí viz kap Obsazení panelu funkcí je závislé na vybrané kapitole. Pokud není některá programovatelná klávesa aktivní, nejsou zatím k dispozici žádné informace. Nápověda k aktuálnímu oknu nebo obsah nápovědy Zvětší se zobrazený obrázek (Zapnuto/Vypnuto) Verze / 113

22 Zobrazí se údaje k vozidlu (Zapnuto/Vypnuto) (20) Zaškrtávací políčka Zde je seznam témat, k nimž existuje obrázek. Jestliže jednotlivá zaškrtávací políčka deaktivujete, budou příslušné obrázky skryty. V oblasti zobrazení přepínejte pomocí. (21) Oblast zobrazení Obrázky k pracím na údržbě. Pomocí a můžete vybírat obrázky a pomocí F6 je zvětšovat. V oblasti zaškrtávacích políček přepínejte pomocí. Verze / 113

23 (1) - (7) Viz kap (10) Panel funkcí Základní údaje o panelu funkcí viz kap Obsazení panelu funkcí je závislé na vybrané kapitole. Pokud není některá programovatelná klávesa aktivní, nejsou zatím k dispozici žádné informace. Nápověda k aktuálnímu oknu nebo obsah nápovědy Zpět k seznamu Mechanická část nebo vyvolání odborného vysvětlení pro ozubené řemeny příp. k seřízení kol (v okně "Seřizovací data kol") Verze / 113

24 Zobrazí se seznam s tlaky pneumatik (Zapnuto/Vypnuto) Zobrazí se obrázek k údržbě (Zapnuto/Vypnuto) Zvětší se zobrazený obrázek (Zapnuto/Vypnuto) Zobrazí se údaje k vozidlu (Zapnuto/Vypnuto) (22) Oblast textu Pokud je text delší, můžete jej posouvat pomocí a. V oblasti zobrazení přepínejte pomocí. (23) Oblast zobrazení Obrázky k pracím na údržbě v oblasti Ozubené řemeny. Pomocí F6 můžete obrázek zvětšit. V oblasti textu přepínejte pomocí. (24) F2 V okně "Ozubené řemeny" a "Seřizovací data kol" má tlačítko F2 dvě funkce: Položku "Ozubené řemeny" nebo "Seřízení kol" zvolte pomocí. Vysvětlení otevřete pomocí, zavřete tlačítkem ESC. Verze / 113

25 1.2.5 Ostatní okna Každá položka v navigačním panelu (5) se otvírá ve vlastním okně. Vzhled a ovládání těchto oken jsou podobné jako u okna "Výběr vozidla" (kap ). V kap najdete také stručný popis jednotlivých oken, která lze vyvolat prostřednictvím navigačního panelu (5). Verze / 113

26 1.3 Ovládání pomocí klávesnice (PC a KTS 500) Všechny funkce v programu jsou dostupné pomocí klávesnice. Zpravidla se jedná o standardní kombinace kláves Windows, jak je znázorněno níže. Během práce s programem obdržíte nápovědu k této položce prostřednictvím klávesy Tlačítka na panelu nabídek (PC a KTS 500) Funkce Klávesy PC KTS 500 Aktivace panelu nabídek Přímá volba nabídky nebo položky nabídky Přechod od jedné nabídky ke druhé v panelu nabídek Otvírání nabídek Přechod od jedné položky nabídky ke druhé + [podtržené písmeno] nebo Otvírání položek nabídek Uzavření podřízené nabídky Uzavření panelu nabídek 3 x Verze / 113

27 1.3.2 Tlačítka v oknech (PC a KTS 500) Funkce Klávesy PC KTS 500 Postupné procházení všech prvků okna (oblasti, pole, tlačítka) Aktivace navigačního panelu nebo pracovní oblasti (červené orámování příp. černé u KTS 500) nebo Navigační panel: Přepínání mezi a Navigační panel: Přechod od jednoho řádku k druhému Navigační panel: Otevření vybraného okna Přechod o jedno okno zpět Potvrzení (funkce jako Enter) nebo Oblast zadání: Spuštění vyhledávání podle předchozích podmínek vyhledávání nebo Verze / 113

28 Funkce Klávesy PC KTS 500 Oblast zadání: Vymazání všech podmínek vyhledávání nebo Oblast zadání: Přechod od jednoho pole k druhému Přechod k následující kartě Přechod v oblasti výběru možností Volba pole výběru možností Přechod v seznamu výsledků Seznam výsledků: Přechod o jeden řádek vpřed nebo zpět Seznam výsledků: Přechod o jednu obrazovku vpřed nebo zpět Seznam výsledků: Označení řádku Seznam výsledků: Přechod na záložku karty Přechod o jeden stupeň v hierarchii nahoru (zpět) Přepnutí na výběr aplikací Bosch (BAA) Vyvolání virtuální klávesnice - Zvětšení pracovního rozsahu nebo nebo Otevření nabídky tisku nebo spuštění funkce tisku (viz kap. 1.5) nebo Otevření složky nebo + nebo v číselné části + nebo Verze / 113

29 1.3.3 Tlačítka pro rozevírací seznam (PC a KTS 500) Funkce Klávesy PC KTS 500 Přechod do rozevíracího seznamu Otevření rozevíracího seznamu Přechod od jednoho řádku k druhému Zadání hledaného pojmu (nebo jeho části). Pozor: Ukončením zadání pomocí vyhledávání! Potvrzení výběru a zavření rozevíracího seznamu se spustí Začáteční písmena + Verze / 113

30 1.3.4 Tlačítka v okně "SIS - Výběr systému/návody" Funkce Klávesy PC KTS 500 Přechod v dokumentu na následující stránku Otevření příslušné kapitoly Přechod z některé stránky k přehledu Přechod k doplňkové informaci a k informaci na pozadí Odpověď na otázku je "ANO" Odpověď na otázku je "NE" Aktivace diagnostiky řídicí jednotky, načtení nebo vymazání paměti závad pomocí zvolte tlačítko a stiskněte pomocí zvolte tlačítko a stiskněte pomocí vyberte tlačítko a stiskněte pomocí vyberte tlačítko stiskněte a pomocí vyberte tlačítko stiskněte a pomocí vyberte tlačítko a stiskněte pomocí zvolte tlačítko a stiskněte pomocí zvolte tlačítko a stiskněte pomocí vyberte tlačítko a stiskněte pomocí vyberte tlačítko stiskněte a pomocí vyberte tlačítko stiskněte a pomocí vyberte tlačítko a stiskněte Verze / 113

31 Funkce Klávesy PC KTS 500 Otevře se okno pro zadání skutečných hodnot pomocí zvolte tlačítko a pomocí zvolte tlačítko a stiskněte stiskněte Verze / 113

32 1.3.5 Tlačítka v prohlížeči archivu SIS Funkce Klávesy PC KTS 500 Přechod v dokumentu na předcházející stránku Přechod v dokumentu na následující stránku Vyvolání nápovědy nebo nebo pomocí vyberte příslušné tlačítko a stiskněte Tisk právě zobrazené stránky Lupa +: Zvětšení stránky po krocích Lupa -: Zmenšení stránky po krocích Černobílé zobrazení: všechny barvy a stupně šedé jsou redukovány na černou a bílou Dvoutónové zobrazení: všechny barvy a stupně šedé jsou redukovány na černou, bílou a jeden tón šedé Zobrazení ve stupních šedé: všechny obrázky a písmo se zobrazí jako stupně šedé barvy Lupa: Zvětšení výřezu vybraného pomocí myši (přepínač Zapnuto/Vypnuto) Přizpůsobení stránky šířce okna oder nebo nebo Přizpůsobení stránky obrazovce, aby se zobrazila celá stránka nebo Inverzní zobrazení: obrázky a písmo se zobrazí jako inverzní (přepínač Zapnuto/Vypnuto) nebo Přechod zpět k programu Otevření vybrané stránky (souřadnice) nebo Verze / 113

33 Funkce Klávesy PC KTS 500 Přechod na výběrové pole stránky dokumentu Přechod do pole pro zadání souřadnic mikrokarty (např. C21) Tlačítka ve schématech zapojení Funkce Klávesy PC KTS 500 Přesun kurzoru na výkresu od jedné pozice ke druhé Změna rozdělení obrazovky u schémat zapojení s legendami Přechod k následujícímu schématu zapojení v případě, že je pro systém k dispozici více schémat Zvětšení nebo zmenšení schématu zapojení (funkce lupy) Zobrazení umístění bodu ukostření (přepínač Zapnuto/Vypnuto) Zobrazení zkratek a symbolů (ukončí se stisknutím klávesy ESC) Verze / 113

34 1.3.7 Klávesy v montážních rozkladech Funkce Klávesy PC KTS 500 Přesun kurzoru na výkresu od jedné pozice ke druhé Vyvolání červeně znázorněné skupiny ve výkresu konstrukční skupiny Návrat k nadřazenému výkresu ze zobrazení konstrukční skupiny Změna rozdělení obrazovky u schémat zapojení s legendami Zvětšení nebo zmenšení schématu zapojení (funkce lupy) Zvolte pozici, potom Zvolte pozici, potom Tlačítka v katalogu nástrojů (Esitronic-T) Funkce Zobrazení nástroje Bosch Klávesy PC a tlačítka Zobrazení nástrojů Zexel Otevření všech úrovní v navigační oblasti Zavření všech úrovní v navigační oblasti Otevření jedné úrovně v navigační oblasti Zavření jedné úrovně v navigační oblasti Spuštění hledání v poli "Hledat podle" Přechod k následujícímu poli nebo tlačítku Tisk seznamu: Tisk seznamu nástrojů Tisk informací: Tisk obrázku a informací k obrázku nebo nebo nebo nebo nebo Verze / 113

35 1.3.9 Tlačítka na pracovní kartě (jen PC) Funkce Postupné procházení všech prvků pracovní karty (oblasti, pole, tlačítka, záložky karet) Přechod do pole a označení Klávesy PC Postupné procházení mezi záložkami karet Procházení položek karty Spuštění úprav některé položky: Položka musí být označena Vložení nové položky na kartu: Libovolná položka musí být označena Vymazání označené položky Provedení akce s tlačítkem: Tlačítko musí být označeno Otevření rozevíracího seznamu Procházení položek rozevíracího seznamu Verze / 113

36 Tlačítka v adresáři Funkce Postupné procházení všech prvků adresáře (oblasti, pole, tlačítka, záložky karet) Přechod na pole a označení Klávesy PC Postupné procházení mezi záložkami karet Procházení adres Kurzor musí být v některém poli adresy Vymazání označeného obsahu pole Provedení akce s tlačítkem: Tlačítko musí být označeno Otevření rozevíracího seznamu Procházení položek rozevíracího seznamu Verze / 113

37 Klávesy v okně Mechanická část Funkce Klávesy PC KTS 500 Otevření složky Zavření složky Přechod k přehledům, seznamům, tabulkám Otevření vybrané kapitoly v seznamu Mechanická část Postupné procházení jednotlivých prvků okna (oblasti, pole, tlačítka) Přechod o jeden stupeň v hierarchii nahoru (zpět) Posouvání textu v oblasti pokynů Listování po stránkách v textu v oblasti pokynů nebo v číselné části v numerické části nebo nebo Přechod mezi obrázky v oblasti obrázků Otevření vybraného plánu údržby a zobrazení pracovních úkonů Zavření vybraného plánu údržby a skrytí pracovních úkonů Označení pracovního úkonu v plánu údržby (zaškrtávací políčko) Zrušení označení pracovního úkonu v plánu údržby (zaškrtávací políčko) Zpět k seznamu Mechanická část Postupně stiskněte tlačítka Zaškrtnutí vybraného zaškrtávacího políčka Zrušení zaškrtnutí vybraného zaškrtávacího políčka Verze / 113

38 Funkce Klávesy PC KTS 500 Otevření zobrazení vysvětlení k ozubeným řemenům nebo seřízení kol. Postupně stiskněte tlačítka. Zavření zobrazení vysvětlení k ozubeným řemenům nebo seřízení kol nebo Verze / 113

39 1.4 Funkce tlačítek Tlačítka na panelu funkcí Na panelu funkcí jsou tlačítka, jejichž funkce se v závislosti na vyvolaném druhu informací může měnit. Popis funkce tlačítka se zobrazí, když na ně přesunete kurzor a krátký okamžik ponecháte na místě. Tlačítka lze ovládat jak pomocí myši, tak pomocí zobrazených funkčních kláves na klávesnici. Některá tlačítka pracují jako přepínač Zapnuto/Vypnuto. Stisknutý (světlý) stav potom setrvává i po uvolnění tlačítka myši. Dalším stisknutím tlačítka můžete funkci vrátit do předchozího stavu. Funkční klávesy F1 F2 Tlačítko Funkce V okně Nápověda k aktuálnímu oknu nebo obsah nápovědy Vysvětlení významu zkratek a symbolů K obsahu/výběru systému SIS/CAS F3 Návod k zobrazení servisního intervalu vozidla zobrazit/skrýt Tlaky v pneumatikách zobrazit/skrýt F4 Vysvětlení k bodům ukostření zobrazit/skrýt Schéma zapojení hydraulického nebo pneumatického systému zobrazit/skrýt Zobrazení panelu nabídek u KTS pomocí těchto funkcí: Ukončení programu, vyvolání nastavení, nápovědy, servisního faxu atd. Obrázky k údržbě zobrazit/skrýt Zobrazení dalších obrázků Schéma elektrického zapojení zobrazit/skrýt KTS 500 Verze / 113

40 Funkční klávesy F5 Tlačítko Funkce V okně Kódy závad zobrazit/skrýt Seznamy náhradních dílů zobrazit/skrýt Obrázek zvětšit/zmenšit Umístění komponent zobrazit/skrýt F6 Zvětšení obrázku Změna poměru velikosti obrázku a seznamu Obrázek zobrazit/skrýt Obrázek zobrazit Obrázek skrýt SIS/CAS SIS/CAS F7 F8 Údaje vozidel zobrazit/skrýt Umístění typového štítku vozidla a motoru zobrazit/skrýt Přechod ke KTS 500 Údaje o produktu zobrazit/skrýt SIS/CAS Verze / 113

41 1.5 Tisk Konfigurace tiskárny Vyvolání nabídky Tisk podporuje následující formáty papíru: Letter (8 1/2 x 11"), Tabloid (11 x 17"), Ledger (17 x 11"), Legal (8 1/2 x 14"), Statement (5 1/2 x 8 1/2"), Executive (7 1/4 x 10 1/2"), A3 (297 x 420 mm), A4 (210 x 297 mm), A5 (148 x 210 mm), B4 (JIS 250 x 354 mm), B5 (JIS 182 x 257 mm), Folio (8 1/2 x 13"), Quarto (215 x 275 mm), 10 x 14", 11 x 17", Note (8 1/2 x 11"), obálka #9 (3 7/8 x 8 7/8"), obálka #10 (4 1/8 x 9 1/2"), obálka #11 (4 1/2 x 10 3/8"), obálka #12 (4 \276 x 11"), obálka #14 (5 x 11 1/2"), list rozměru C, list rozměru D, list rozměru E Formáty papíru pro tiskárnu, která je k dispozici, mohou být zadány pouze v nastavení tiskárny ve Windows. V nabídce tisku programu stačí pouze zvolit tiskárnu s požadovaným formátem papíru. Standardní tiskárna a její nastavení mohou být předvoleny pomocí nabídky "Nastavení" "Definováno uživatelem" (viz kap. 2.2). K nabídce Tisk se dostanete takto: pomocí klávesy "Tisk" na své klávesnici, prostřednictvím tlačítka nahoře na panelu tlačítek okna na pracovní kartě prostřednictvím tlačítka "Tisk" Verze / 113

42 Nastavení v nabídce Tisk V nabídce Tisk můžete nastavit, způsob, rozsah a výstup tisku. Tiskárna Zde máte možnost vybrat jinou tiskárnu, např. tiskárnu s určitým formátem papíru. Stav tiskárny vám může podat informaci např. o tom, proč požadovaná tisková úloha neproběhla. Druh tisku V této skupině možností vyberte co se má tisknout. Podle okna, s nímž právě pracujete, nemusí být některé možnosti volitelné. "Kopie obrazovky" Takto obdržíte přesnou kopii okna jako výtisk. Tuto funkci lze zvolit v každém případě. "Seznam" Takto obdržíte výtisk celkového výpisu aktivního okna jako text. U struktury složek nebo struktury aplikace Explorer budou ve výtisku všechny složky otevřené. Kromě výpisu budou vytištěny následující údaje: nadpis okna informační řádek Verze / 113

43 a v závislosti na okně zadání z oblasti zadání, vybraná záložka karty, obrázek, který byl vyvolán pomocí klávesy a potom. "Výběr" V řadě seznamů výsledků můžete dvojitým klepnutím nebo stisknutím mezerníku označit (zvýraznit) požadovaný řádek. Pomocí volby "Označené" obdržíte výpis, který se skládá jen z těchto označených řádků. "Grafika" Takto se vytiskne zobrazený obrázek, např. výkres montážního rozkladu u položky "Náhradní díly" nebo u schématu zapojení. "Pracovní karta" Toto pole je aktivní, jestliže vyvoláte nabídku Tisk z pracovní karty (tlačítko "Tisk"). Pracovní kartu můžete vytisknout jako nabídku, objednávku nebo jako fakturu. Rozsah stránek Zde máte možnost vybrat, zda se má vytisknout všechno, např. celý seznam, nebo pouze určité stránky. Formát Máte možnost zvolit mezi formátem na výšku nebo na šířku. Tato pole jsou aktivní, pokud je povolena změna nastavení. Kopie Zde můžete zadat počet výtisků. Volba "Kompletovat" je zajímavá v případě, že chcete tisknout několik exemplářů vícestránkového výtisku. Při zaškrtnuté volbě se tiskne jeden exemplář po druhém. Při nezaškrtnuté volbě se nejprve vícekrát vytiskne strana 1, potom strana 2 atd. Výhoda: Tato volba ušetří čas při tisku příp. při přenosu dat na tiskárnu. Nevýhoda: Musíte stránky kompletovat ručně. Verze / 113

44 Tisk / zrušení Pomocí tlačítka "Storno" příp. klávesou pro tisk opustit, aniž by byl tisk proveden. můžete nabídku Pomocí "OK" příp. klávesou spustíte tiskovou úlohu. Pokud tisková úloha neproběhne, proveďte následující: Znovu otevřete nabídku Tisk a zde zkontrolujte stav tisku. Pokuste se poklepat na symbol tiskárny (pokud existuje) v panelu Windows vedle hodin a zde zkontrolujte stav tisku. Zde můžete např. tiskovou úlohu zrušit. Obraťte se s dotazem na svého administrátora. Verze / 113

45 2 Základní nastavení a údaje 2.1 Stanovení výchozí složky Účel Jak postupovat Jestliže musíte identifikovat převážně produkty a nikoli vozidla, můžete program nastavit tak, aby při spuštění programu byla jako výchozí zobrazena složka. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Na kartě "Všeobecně" zaškrtněte políčko "Produkt". 3. Klepněte na. Namísto složky vozidel se zobrazí složka produktů. 2.2 Určení výchozí tiskárny Účel Jak postupovat Určete výchozí tiskárnu, na níž mají být tištěny seznamy, nabídky, faktury a objednávky. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Na kartě "Všeobecně" zaškrtněte políčko "Výběr". Otevře se okno "Tisk". 3. V seznamu "Název" zvolte tiskárnu, která bude sloužit jako výchozí tiskárna. Upozornění: U tiskové úlohy můžete tiskárnu kdykoli změnit. 4. Klepněte na. Název tiskárny se zobrazí v poli "Tiskárna". Verze / 113

46 2.3 Stanovení základních sazeb pro kalkulaci Účel Hodinové sazby pro zúčtování Přidělení času pracovní jednotce Sazba DPH Jak postupovat Aby bylo možno provádět zúčtování pracovních jednotek, musí systém znát hodinové sazby pro zúčtování a čas na jednu pracovní jednotku. Obě hodnoty je nutno zadat. Vzorec pro výpočet ceny: Cena = Pracovní jednotka x Přidělení pracovních jednotek x hodinová sazba pro zúčtování Máte možnost stanovit tři různé hodinové sazby pro zúčtování. Pozor! První zúčtovací sazba v seznamu slouží automaticky ke zúčtování všech pracovních jednotek. Automaticky se převezme na pracovní kartu. Tam můžete vybrat některou z obou dalších zúčtovacích sazeb nebo zavést zcela novou sazbu. V obvyklém případě platí: 1 pracovní jednotka = 6 min. (1 pracovní jednotka = 1/10 hod.). V tomto příkladu je třeba uvést hodnotu 0,1 h/na pracovní jednotku. Máte možnost stanovit rovněž jiné časové jednotky. Sazba daně z přidané hodnoty je předběžně nastavena na 16 %. Pokud má platit jiná sazba, musíte ji změnit v systému. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Hodinové sazby pro zúčtování". 3. Zadejte pro vás obvyklé hodinové sazby. Označení hodinových sazeb můžete pozměnit. 4. Zadejte časovou jednotku na jednu pracovní jednotku, např. 0,1. 5. Klepněte na. Hodnoty se uloží. Verze / 113

47 2.4 Stanovení zobrazení pracovních jednotek nebo pracovního času Účel Jak postupovat Můžete si vybrat, zda chcete, aby byly zobrazeny doby pro pracovní úkony nebo výkony a nebo pracovní jednotky. To se týká např. druhu informací "Pracovní jednotky" nebo "Opotřebitelné díly". 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Hodinové sazby pro zúčtování". 3. Označte pole "Pracovní jednotky" příp. "Hodiny a minuty". 4. Klepněte na. Nastavení se uloží. Zobrazení v příslušných oknech se přepne. 2.5 Zadání údajů o firmě Účel Jak postupovat Adresa vaší firmy je nutná k registraci a rovněž u nabídek, objednávek a faktur. Vyplňte proto všechna pole označená *. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Adresa". 3. Zaevidujte příslušné údaje adresy vaší firmy. Vaše číslo zákazníka u firmy Bosch se vloží automaticky. 4. Klepněte na. Hodnoty se uloží. Verze / 113

48 2.6 Stanovení řádků zápatí pro nabídku, objednávku a fakturu Účel Jak postupovat Pracovní kartu lze vytisknout jako nabídku, objednávku nebo jako fakturu. Pro každý z těchto formulářů mohou být zadány rozdílné texty zápatí. Pro každý řádek zápatí jsou k dispozici 3 textové bloky s umístěním vlevo, ve středu a vpravo. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Pracovní karta". 3. Zaevidujte text zápatí pro formuláře např. číslo účtu pro fakturx, DIČ pro objednávky. 4. Klepněte na. Texty se uloží. Verze / 113

49 2.7 Sklad maziv - zaevidování, úpravy, vymazání Účel Zaevidování údajů skladu maziv Úpravy údajů pro maziva Odstranění maziva Aby bylo možno do seznamu výbavy zařadit rovněž sortiment olejů a maziv ve vašem vlastním skladu, můžete zaevidovat seznam maziv. Seznam maziv je nezávislý na vozidle. Bude zobrazen když necháte zobrazit seznam výbavy pro "Celkem všichni výrobci". Na konci seznamu se nachází skupina "Oleje a maziva" ve vašem vlastním skladu maziv. Dejte pozor: Nově zadané položky se zobrazí až po novém spuštění programu. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Maziva". 3. Klepněte na "Sklad". Otevře se okno "Sklad maziv". 4. Klepněte na "Nový". 5. Zadejte údaje pro maziva nebo oleje. Třídy norem jsou v seznamu předvoleny. 6. Chcete-li vybrat dodavatele, klepněte na tlačítko "Adresář". Když ještě není zadán žádný dodavatel, můžete jej vložit do adresáře (viz kap. 2.8). 7. Vyberte příslušné dodavatele a klepněte na tlačítko "Zavřít". Dodavatel bude převzat do seznamu. 8. Uložte nová data pomocí příkazu "Uložit". 9. Uzavřete okno "Sklad maziv" pomocí tlačítka "Zavřít". 1. Vyberte mazivo k úpravě. 2. Klepněte na "Změnit" a přepište požadované položky v polích. 3. Uložte nová data pomocí příkazu "Uložit". 1. Vyberte mazivo k vymazání. 2. Klepněte na "Vymazat". 3. Potvrďte ověřovací dotaz. Verze / 113

50 2.8 Adresy dodavatelů - zaevidování, úpravy, vymazání Účel Pomocí funkcí adresáře zaevidujete údaje adres vašich velkoobchodních dodavatelů a dodavatelů olejů a maziv. Adresy jsou nutné pro formulář objednávky nebo pro zjištění informací. Rada: Adresy dodavatelů můžete zaevidovat rovněž na pracovní kartě (viz kap. 4.5). Zaevidování údajů adresy Ovládání pomocí tlačítek viz kap Úprava údajů adresy Vymazání adresy 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Dodavatelé". 3. Klepněte na "Adresář". 4. V okně "Adresář dodavatelé" klepněte na "Nový", aby se zobrazil prázdný datový záznam. 5. Zaevidujte všechny příslušné údaje adresy. 6. V poli "Č. zákazníka u" zadejte své zákaznické číslo u každého zákazníka. 7. Uložte nová data pomocí příkazu "Uložit". 8. Uzavřete okno adresáře pomocí tlačítka "Zavřít". Vyhledejte adresu, kterou chcete upravit, a přepište požadovanou položku. Vyhledejte adresu, kterou chcete vymazat, a klepněte na "Vymazat". Verze / 113

51 2.9 Adresy zákazníků - zaevidování, úpravy, vymazání Účel Pomocí funkcí adresáře zaevidujete údaje adres vašich zákazníků, které jsou nutné pro formulář rozpočtu nákladů a zakázky. Rada: Adresu zákazníka můžete zaevidovat během zpracování nabídky nebo zpracování faktury (viz kap. 4.2, 4.6). Předpoklady Zaevidování údajů adresy Ovládání pomocí tlačítek viz kap Úprava údajů adresy Vymazání adresy Musí proběhnout postup, při němž jsou díly nebo výkony převedeny do pracovní karty, jako např. kalkulace inspekcí. 1. Na navigačním panelu zvolte položku "Pracovní karta". 2. Zvolte kartu "Adresa zákazníka". 3. Klepněte na "Adresář". 4. V okně "Adresář zákazníci" klepněte na "Nový", aby se zobrazil prázdný datový záznam. 5. Zaevidujte všechny příslušné údaje adresy. 6. Uložte nová data pomocí příkazu "Uložit". Vyhledejte adresu, kterou chcete upravit, a přepište požadovanou položku. Vyhledejte adresu, kterou chcete vymazat, a klepněte na "Vymazat". Verze / 113

52 2.10 Import souborů cen od dodavatelů Účel Pokud má servis nainstalován CD TD1, zobrazí se seznamu výbavy všechny díly TecDoc s jejich katalogovými cenami v DM nebo Euro. Pokud je na Vašem počítači nastavena jiná měnová jednotka, nebudou ceny zobrazeny. Pokud však mají být ceny TecDoc nahrazeny netto cenami jejich velkoobchodních dodavatelů, musíte velkoobchodní ceny importovat (Internet, CD, disketa). K tomu je nutné použití rozhraní pro import, které je již k dispozici v programu nebo si je můžete nechat naprogramovat firmou Bosch. Standardní rozhraní je "Import textu (ASCII)", pomocí něhož můžete importovat data sazeb cen z každého souboru s formátem ASCII. Díly, které po importu nevykazují žádné ceny, nejsou možná ani předmětem dodávek vašeho velkoobchodního dodavatele. Verze / 113

53 Import cen ze souborů ASCII Účel Pomocí univerzálního rozhraní "Import textu (ASCII)", můžete importovat cenové sazby z každého textového souboru (.txt). Importované ceny budou zobrazeny až po novém spuštění programu. Předpoklad Textový soubor musí být uspořádán po řádcích, tzn. jeden datový záznam ceny na jednom řádku. Formát dat datového záznamu musí vyhovovat obvyklým formátům pro import a export databází, jako je např. Access. Tzn., že jednotlivá data jsou od sebe oddělena buď oddělovacím znakem (čárka, středník atd.), nebo mají pevnou délku. Rozhraní pro import musí být vámi nakonfigurováno a uloženo do souboru. Textový soubor (.txt) musí existovat. Jak postupovat 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Import ceny". 3. Zvolte rozhraní "Import textu (ASCII)". 4. Klepněte na "Import dat". Otevře se okno " - rozhraní cen". 5. Chcete-li vybrat textový soubor, klepněte na tlačítko "Procházet". 6. Otevřte textový soubor. 7. Chcete-li zavést vhodný filtr pro import, klepněte na tlačítko "Zavést". 8. Vyberte příslušný filtr pro import, který jste vytvořili pro tohoto dodavatele. Zobrazí se datová pole. 9. Uzavřete okno "Rozhraní cen" pomocí. Datové záznamy jsou importovány. 10. Uzavřete okno "Nastavení definovaná uživatelem". 11. Spusťte znovu program, aby se zobrazily importované ceny: Verze / 113

54 Konfigurace filtru pro import dat ASCII s oddělovacími znaky Předpoklad Jak postupovat Když obdržíte datové záznamy s oddělovacími znaky, otevřte textový soubor v libovolném editoru, např. MS Word, a zkontrolujte, které znaky jsou k oddělení jednotlivých datových polí použity. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Import ceny". 3. Zvolte rozhraní "Import textu (ASCII)". 4. Klepněte na "Import dat". Otevře se okno " - rozhraní cen". Konfigurace filtru pro import datových polí s oddělovacími znaky 5. Označte pole "s oddělovacími znaky". 6. V rozevíracím seznamu vyberte oddělovací znaky, které jsou v textovém souboru použity. 7. V rozevíracím seznamu vyberte datové pole (např. číslo výrobku), který je na prvním místě záznamu. 8. Klepněte na "Vložit". Datové pole se vloží do seznamu. Verze / 113

55 9. Tímto způsobem vyberte všechna datová pole v pořadí jejich uspořádání v datovém záznamu zdrojového souboru. Když jste tímto způsobem konfigurovali celý datový záznam, je filtr pro import pro tohoto dodavatele hotov. 10. Tento speciální filtr pro import pro tohoto dodavatele budete potřebovat také pro následující import dat. Abyste jej nemuseli znovu konfigurovat, uložte jej příkazem "Uložit" na libovolné místo pod libovolným názvem. 11. Uzavřete okno "Rozhraní cen" pomocí. 12. Uzavřete okno "Nastavení definovaná uživatelem". Korektury Jestliže chcete vymazat některé řádky ze seznamu datového pole, vyberte řádek a vymažte jej pomocí klávesy "Del". Verze / 113

56 Konfigurace filtru pro import dat ASCII s pevnou délkou Předpoklad Jak postupovat Když obdržíte datové záznamy s pevnou délkou, obraťte se na své dodavatele s dotazem, jakou skladbu datové záznamy mají. Důležité je toto: Pořadí jednotlivých datových polí v datovém záznamu, např. Datové pole 1 = "Číslo výrobku"; Datové pole 2 = "Cena"; Datové pole 3 = "Měrná jednotka" atd. Délka jednotlivých datových polí, např. Číslo výrobku = 6 místa; Cena = 4 místa; Měrná jednotka = 2 místa atd. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Import ceny". 3. Zvolte rozhraní "Import textu (ASCII)". 4. Klepněte na "Import dat". Otevře se okno " - rozhraní cen". Konfigurace filtru pro import datových polí s pevnou délkou Verze / 113

57 5. Označte pole "s pevnou délkou". 6. V rozevíracím seznamu vyberte datové pole (např. číslo výrobku), které je v záznamu na prvním místě. 7. V prvním poli se mezitím automaticky zobrazí místo 0 (nula) Výchozí místo pro všechny následující datová pole je automaticky vypočítáno. 8. Ve druhé=m poli zadejte délku datového pole, to znamená počet míst, z nichž se datové pole skládá, např. "6" pro 6místná čísla výrobku. 9. Klepněte na "Vložit. Datové pole se vloží do seznamu. 10. Tímto způsobem vyberte všechna datová pole v pořadí jejich uspořádání v datovém záznamu zdrojového souboru. Když jste tímto způsobem zkonfigurovali celý datový záznam, je filtr pro import pro tohoto dodavatele hotov. 11. Tento speciální filtr pro import pro tohoto dodavatele budete potřebovat také pro následující import dat. Abyste jej nemuseli znovu konfigurovat, uložte jej příkazem "Uložit" na libovolné místo pod libovolným názvem. 12. Uzavřete okno "Rozhraní cen" pomocí. 13. Uzavřete okno "Nastavení definovaná uživatelem". Korektury Jestliže chcete vymazat některé řádky datového pole, vyberte řádek a vymažte jej pomocí klávesy "Del". Verze / 113

58 Import cen pomocí programovatelných rozhraní Účel Prostřednictvím programovatelných rozhraní Bosch pro import cen můžete importovat pouze některé formáty. Importované ceny budou zobrazeny až po novém spuštění programu. Předpoklad Jak postupovat Soubor ceníku musí existovat. 1. V nabídce "Nastavení" zvolte položku "Definováno uživatelem". Otevře se okno "Nastavení definovaná uživatelem". 2. Zvolte kartu "Import ceny". 3. Zvolte rozhraní, které je schopno importovat daný formát, např. "Centro Digital Import (901)". 4. Klepněte na "Import dat". Zobrazí se okno "Otevřít". 5. Vyberte příslušný soubor. 6. Podle požadavků: Jestliže mají být importovány soubory z CD s ochranou proti zápisu, zaškrtněte políčko "Otevřít jen pro čtení". 7. Importujte databázi s použitím příkazu "Otevřít". 8. Uzavřete okno "Nastavení definovaná uživatelem". 9. Spusťte znovu program, aby se importované ceny zobrazily. Verze / 113

59 3 Informace pro oblast servisu ESI vám dává k dispozici různé druhy informací pro oblast prodeje, řízení skladu, příjem oprav a dílenskou činnost. Jak však najdete informace, které právě potřebujete? To se dozvíte v této kapitole. 3.1 Základní postup Možnosti přístupu Vaším cílem je najít informace o vozidle, produktu, výrobku nebo náhradním dílu. Existují dvě možnosti jak vyhledání požadovaného objektu. Možnost, kterou zvolíte, závisí na tom, které údaje jsou vám známy. 1. Jestliže máte údaje o hledaném produktu, např. jeho číslo, vycházejte ze složky pro produkt. V okně zadejte údaje, které jsou vám známy. 2. Pokud k hledanému produktu nemáte žádné údaje, ale máte údaje o vozidle, např. klíč KBA z německého technického průkazu, vycházejte ze složky pro vozidlo. V okně zadejte údaje, které jsou vám známy. Verze / 113
