Zvyšování kvality výuky v elektrotechnických oborech
|
|
- Viktor Sedlák
- před 8 lety
- Počet zobrazení:
Transkript
1 Úprava ŠVP Elektrikář v rámci projektu Zvyšování kvality výuky v elektrotechnických oborech Předmět Automatizace 3 hodiny týdně celkem 99 hodin 1. Automatizace, základní pojmy Dotace učebního bloku: 1 popíše vývoj a význam automatizační techniky správně používá základní pojmy z oboru automatizace a řízení - vývoj automatizace, mechanizace - základní pojmy, kybernetika,informace,algoritmus, systém - názvosloví v oblasti řízení 2. Elektronické obvody v automatizaci Dotace učebního bloku: 38 rozlišuje jednotlivá zapojení usměrňovačů, znázorní průběh usměrněného napětí znázorní výkonový usměrňovač a popíše jeho princip a funkci znázorní blokové schéma spínaného zdroje a objasní jeho princip a vlastnosti rozlišuje druhy zesilovačů a popíše jejich vlastnosti znázorní schéma jednostupňového zesilovače, objasní pojem pracovní bod, třída zesilovače, zpětná vazba znázorní a popíše vlastnosti a základní zapojení operačních zesilovačů 1

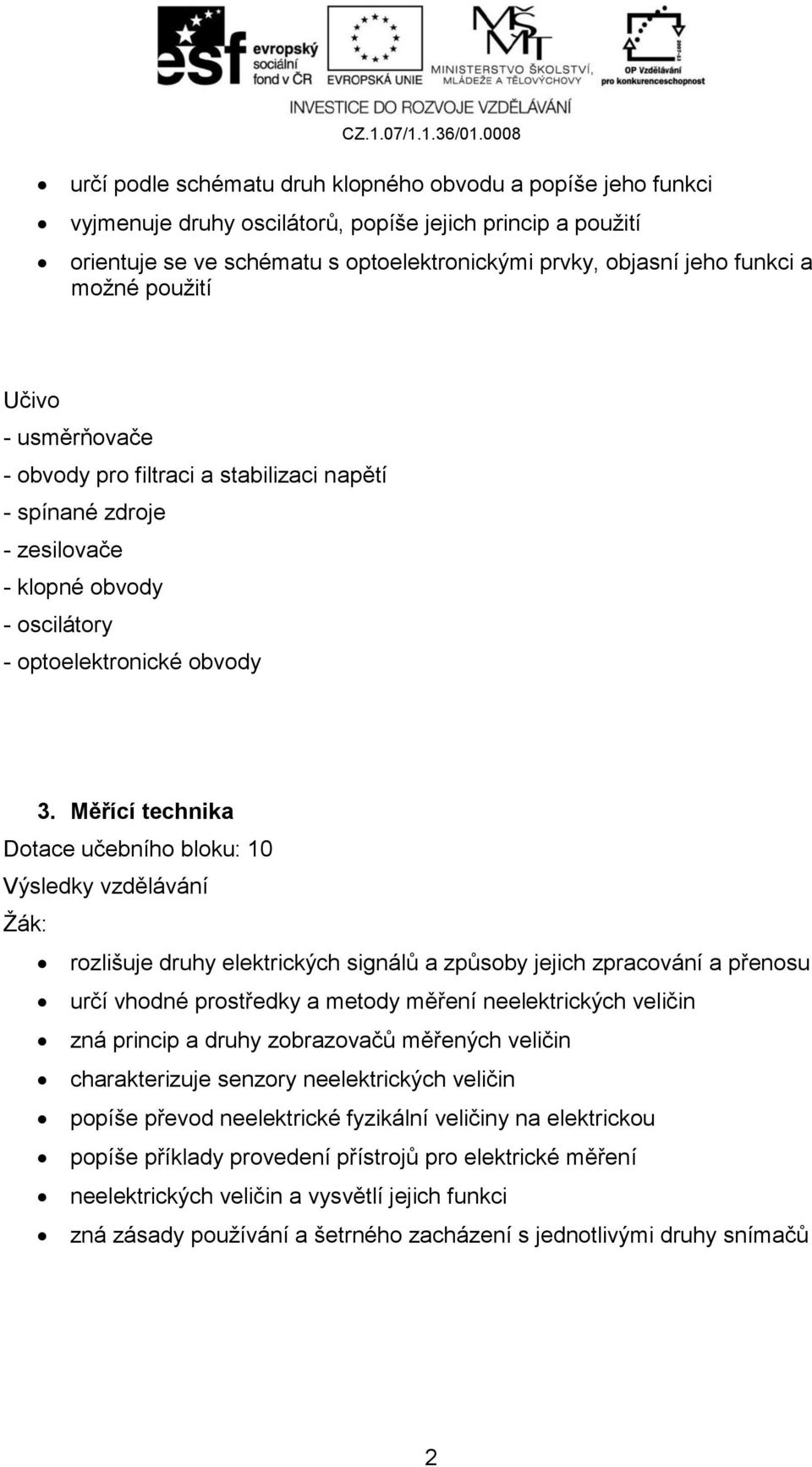

2 určí podle schématu druh klopného obvodu a popíše jeho funkci vyjmenuje druhy oscilátorů, popíše jejich princip a použití orientuje se ve schématu s optoelektronickými prvky, objasní jeho funkci a možné použití - usměrňovače - obvody pro filtraci a stabilizaci napětí - spínané zdroje - zesilovače - klopné obvody - oscilátory - optoelektronické obvody 3. Měřící technika Dotace učebního bloku: 10 rozlišuje druhy elektrických signálů a způsoby jejich zpracování a přenosu určí vhodné prostředky a metody měření neelektrických veličin zná princip a druhy zobrazovačů měřených veličin charakterizuje senzory neelektrických veličin popíše převod neelektrické fyzikální veličiny na elektrickou popíše příklady provedení přístrojů pro elektrické měření neelektrických veličin a vysvětlí jejich funkci zná zásady používání a šetrného zacházení s jednotlivými druhy snímačů 2
3 - přístroje pro zjišťování a měření neelektrických veličin - převodníky neelektrické veličiny na elektrickou - analogové snímače - binární snímače - inkrementální a absolutní snímače - snímače dráhy, úhlu a vzdálenosti - snímače rychlosti a zrychlení - snímače napětí, síly a tlaku - snímače teploty - čidla a měřící sondy - eliminace chyb při měření - lineární a nelineární korekce chyb měření - přenos, zobrazení a vyhodnocení měřených hodnot 4. Řízení a regulace Dotace učebního bloku: 8 popíše způsoby a výhody automatické regulace chápe blokové schéma regulátoru popíše funkci uzavřeného regulačního obvodu definuje jednotlivé typy regulátorů podle průběhu přechodové charakteristiky (regulátor P, I, D a kombinace) a znázorní odpovídajícím zapojením operačního zesilovače popíše druhy řízení - základní pojmy regulace - druhy regulace - ruční a automatické řízení - regulované soustavy a regulátory 3
4 - druhy regulátorů - regulátory a regulační obvody - blokové schéma regulátoru - analogová regulace - číslicová regulace - regulační smyčka - členy regulačních obvodů (P,I,D) CZ.1.07/1.1.36/ Automatizace budov Dotace učebního bloku: 6 zná pojem EZS a EPS, volí vhodná čidla podle a jejich rozmístění podle velikosti a typu budovy popíše prvky prostorové a plášťové ochrany, jejich vlastnosti a způsob montáže charakterizuje druhy ústředen v EZS charakterizuje systémy EIB, jejich prvky a použití - EZS - EPS - systémy EIB 4
5 6. Elektropneumatické a elektrohydraulické mechanismy Dotace učebního bloku: 8 dodržuje ustanovení týkající se bezpečnosti a ochrany zdraví při práci kompletuje a oživuje sestavené části elektrických a elektropneumatických funkčních celků popíše prvky elektropneumatických a elektrohydraulických sestav navrhne a sestaví jednoduché elektropneumatické obvody lokalizuje závady elektropneumatických sestav - tlak a jeho jednotky - reléové řízení - prvky tekutinových obvodů - návrhy elektropneumatických obvodů - sestavování elektropneumatických obvodů - hydraulické výkonové členy 7. Servotechnika a proporcionální technika Dotace učebního bloku: 6 vysvětlí pojem elektrohydraulický převodník definuje rozdíl mezi převodníky jednostupňovými a dvoustupňovými popíše konstrukci a činnost dvoustupňového servoventilu umí popsat konstrukci a činnost 1. stupně, řídícího a 2. stupně, výkonového vysvětlí princip proporcionálního magnetu 5
6 - úvod do servotechniky - servoventily - úvod do proporcionální techniky - proporcionální ventily jako elektrohydraulické převodníky - řízení elektrohydraulických převodníků a jejich charakteristiky 8. Programovatelné automaty Dotace učebního bloku: 8 charakterizuje programovatelné automaty, popíše jednotlivé části PLC vysvětlí možnosti komunikace mezi jednotlivými celky PLC a možnosti dálkového řízení a diagnostiky - základní části programovatelných automatů - komunikace, dálkové řízení v technice PLC - konstrukce a funkce programovatelného automatu 9. Program PLC Programování PLC automatů Dotace učebního bloku: 8 objasní pojem programovací jazyk popíše analýzu problému a zásady pro tvorbu programu PLC používá základní prvky PLC programu vytvoří samostatně jednoduchý program pro PLC automat podle zadání 6
7 - programovací jazyky - analýza a zadání programu - zásady pro tvorbu PLC programu - programovací jazyky PA - binární logické funkce - paměťové funkce - časovače a čítače - návrh a vytvoření programu - řízení pomocí PLC automatů - připojení a přizpůsobení PLC automatů - simulace řízení obvodů PLC automatem na PC 10. Průmyslové roboty a manipulátory Dotace učebního bloku: 6 orientuje se v jednotlivých generacích robotů určí hlediska pro posuzování průmyslových robotů popíše základní konstrukční prvky průmyslových robotů vysvětlí problematiku pohonů souřadných os a odměřování dráhy - průmyslové roboty a manipulátory - rozdělení manipulačních zařízení - generace robotů - kinematické struktury robotů - konstrukce robotů - principy řízení a programování robotů 7
8 - pohony, pracovní členy, čidla - principy řízení a programování robotů - stacionární roboty - mobilní roboty CZ.1.07/1.1.36/ Zpracoval: Stanislav Mokrý
