Design databáze. RNDr. Ondřej Zýka

Transkript

1 Design databáze RNDr. Ondřej Zýka 1

2 Obsah Shromáždění business požadavků Konceptuální model Logický model Fyzický model 2

3 Tabulky Sloupce Relace Indexy Logika Triggery Procedury Zabezpečení Práva k objektům Chybová hlášení Obsah databáze 3

4 Obsah databáze Databáze slouží jako model reality Popisuje realitu na úrovni detailu, který vyžadují uživatelé Informace o entitách Informace o vazbách mezi entitami Nabízí operace, které vyžadují uživatelé Operacích nad daty Zabezpečení dat 4

5 Návrh databáze Čtyři kroky Shromáždění business požadavků Konceptuální model Logický model Fyzický model Modelování od začátku (z nuly) Nutnost začlenění stávajícího stavu nebo okolních stavu okolních systémů (prostředí) 5

6 Shromáždění business požadavků Cíle Pochopit business doménu Prostředky Interview Studium a dokumentace systémů Spolupráce s experty v business oblasti Informace o organizační struktůře a další dokumenty Výstup Data-flow diagram Seznam požadavků Dokument popisující doménu 6

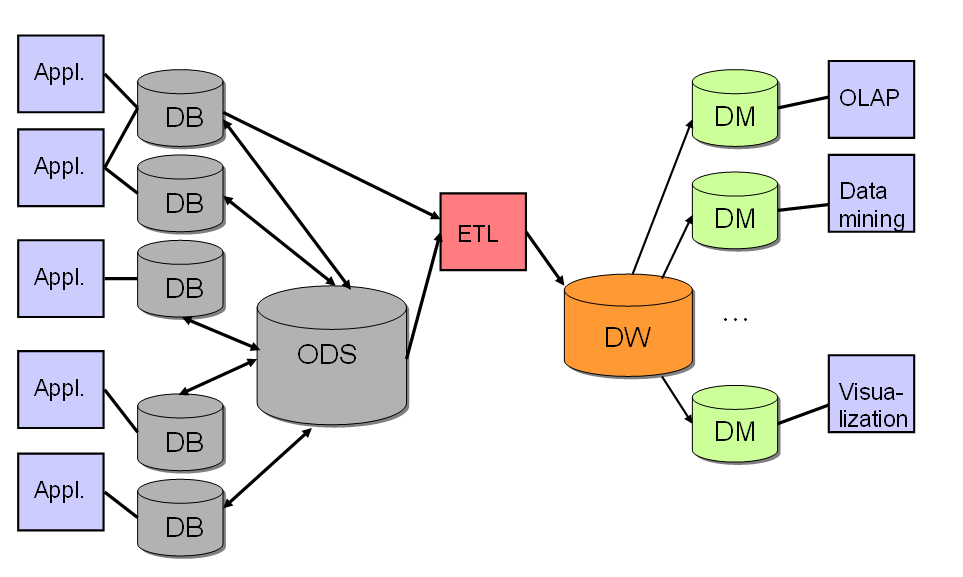

7 Datové toky 7

8 Data-flow diagram Data flow-diagram popisuje S jakými daty se pracuje Kdo data vytváří Kdo data jak zpracovává (modifikuje) Kde jsou data uložena Kdo data používá Interface na úrovni dat 8

9 Data-flow diagram Datové toky na různých úrovních granularity Podnikové toky dat Toky dat na technické úrovni Popisy ETL procesů Popisy integračních procesů 9

10 Data-flow diagram Ověření Všechna data jsou definována Persistentní data jsou uložena Každá data mají zdroj Pro každá data existuje odběratel Často vyžadováno předpisy Například Payment Card Industry (PCI) Data Security Standard vyžaduje přesný popis kam všude se přenášejí čísla kreditních karet a další atributy kdo k nim má přístup. 10

11 DFD příklad Decomposition Level databáze/ soubor CUSTOMER CUSTOMER_ORDER Place Orders + [BOOK_ORDER] Book Supplier Receive Orders Book Shipment Invoice [SHIPMENT] Book Supplier datová entita/ business object funkce Process Invoices + [PAYMENT] Book Supplier vstup/výstup 11

12 Cíle Konceptuální model Určit entity a jejich atributy, u atributů určit jejich hodnoty a vlastnosti, u entit určit jejich potenciální klíče (identifikátory) a identifikovat vazby mezi entitami. Výstupy ER diagram 12

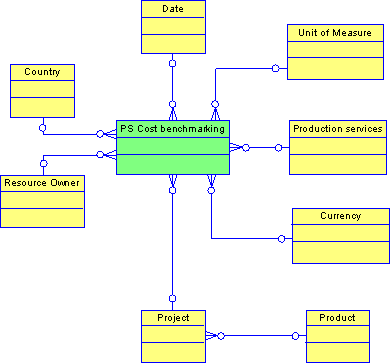

13 Konceptuální model - příklad 13

14 Definice Entity objekty o kterých hovoří business požadavky, mají instance Atributy charakteristiky, které musí nebo mohou být známy o entitách Data value hodnoty, které nabývají atributy Klíče (identifikátory) skupiny atributů, které identifikují jednotlivé instance entit Relationship vazby mezi entitami 14

15 Potenciální klíče Identifikují jednotlivé instance entit Neobsahují hodnoty null Jsou stabilní Vždy se dá uvažovat umělý klíč 15

16 Relace Vazba mezi dvěma nebo více entitami U relací je důležité Kardinalita relace Jméno relace Role relace (popis) Notace realcí 16

17 Notace Mnoho standardů a dodavatelských specifik. UML notace dle standardu UML, použita ve všechny nástroje podporující UML. Information Engineering standard používaný v mnoha nástrojích. Existuje několik verzí. Obecně, entity jsou obdélníka a relace jsou linky s různými zakončeními. IDEF1X standardní notace pro modelování relací a entit. Symboly označují kombinaci volitelnosti a kardinality entity. Barker Vytvořena Richardem Barkerem. Používaná zejména case nastroji Oracle. Speciální notace pro dědičnost, vlastní notace pro násobnost a speciální značky pro atributy. Filtered IE pouze v Embarcadero. Nezobrazuje cizí klíče. Entity/Relationship Sybase specific, Entity/Relationship je speciální verze IE notace. Merise používá asociace místo relací. Crow's Feed Jedna z verzí IE notace, tuto notaci používá FSLDM. 17

18 Násobnost a volitelnost CAR Nejvíce jedno auto CAR Právě jedno auto CAR Žádné nebo libovolný počet aut, CAR Nejméně jedno auto 18

19 Entity and Attribute Notation E/R UML Barker/Ellis NATURAL PERSON «id» Person ID Current first name Current middle name [0..1] Current last name Birth date [0..1] Gender [0..1] Identification number [0..1] /Age Identifying attribute symbol Mandatory attribute symbol Optional attribute symbol Computed (derived) attribute NATURAL PERSON # PERSON ID CURRENT FIRST NAME o CURRENT MIDDLE NAME CURRENT LAST NAME o BIRTH DATE o GENDER o IDENTIFICATION NUMBER (AGE) 19

20 Cardinality (=Multiplicity) and Association Notation Mapping Allowed multiplicities N/A substituted by Not Used Used Not Used because not needed 20

21 Pravidla pro čtení Assertion 2: "Each LINE ITEM must be part of exactly one ORDER " Reading direction LINE ITEM Line number Quantity Price Delivery date part of 0..* 1 composed of ORDER Order number Order date Assertion 2: "Each ORDER may be composed of one or more LINE ITEMS " 21

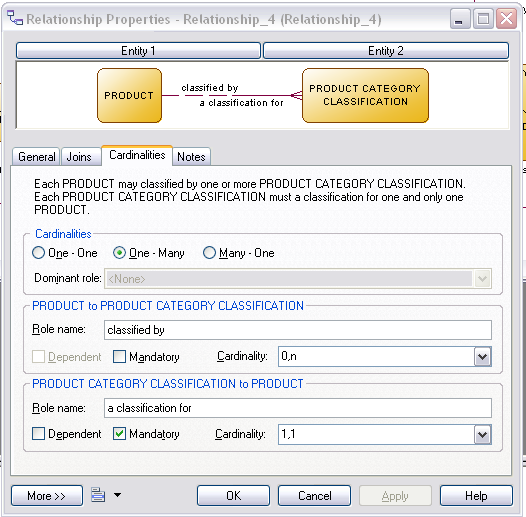

22 Pravidla pro čtení 22

23 Závislost Jedna entita záleží na druhé a je jí identifikována Partner musí mít vztah právě k jednomu zaměstnanci. ZAMĚSTNANEC LAST NAME FIRST NAME PHONE NUMBER ADDRESS PARTNER LAST NAME FIRST NAME PHONE NUMBER ADDRESS 23

24 Dědičnost ZAMĚSTNANEC EMPLOYEE EMP_LAST_NAME EMP_FIRST_NAME EMP_PHONE_NUMBER EMP_HIRE_DATE EMP_STATUS SALES OBCHODNIK PERSON EMP_YTD_SALES 24

25 N-arní relace EMPLOYEE COURSE EMPLOYEE- COURSE-ROLE ROLE 25

26 Relace s atributy EMPLOYEE EMPLOYEE ID EMPLOYEE LAST NAME EMPLOYEE FIRST NAME EMPLOYEE PHONE manage START DATE WORK GROUP WORK GROUP ID WORK GROUP NAME WORK GROUP PROJECT 26

27 Entity-Relationship Diagram Zápis entit Jméno Popis definici, příklady a protipříklady Klíče Zápis atributů Jméno Popis definice, příslušnost k entitě, domain, omezení, rozsah Kardinalita Zda je to odvozený atribut Zápis relací Kardinalita, povinnost Role na obou stranách Popis definice Ke kterým entitám se váže Grafická representace 27

28 Formální ověření E/R diagramu Mezi každými dvěma entitami je maximálně jedna relace. Neexistuje cyklická závislost. Entity s realcí typu 1:1 zřejmě budou tvořit pouze jednu entitu. Žádná entita nemá atribut, který je kandidátním klíčem jiné entity. Nepřímé relace jsou asi zbytečné. 28

29 Vytvoření logického modelu Cíle Vytvořit platformově nezávislý logický datový model Postup Převést entity na tabulky Rozhodnout, jak se bude pracovat se složitými atributy Rozhodnout, jak se bude pracovat s atributy nabývajícími více hodnot Výběr primárního klíče Převést binární relace (závislosti) typu 1:n na cizí klíče Vyřešit n-ární relace a relace typu n:n Rozhodnout o způsobe reprezentace subtypů Normalizace modelu Výstup Logický datový model 29

30 Převod entit na tabulky Jméno entity -> Jméno tabulky Atribut -> Sloupec Instance -> Řádek V tabulce nemají sloupce ani řádky žádné speciální uspořádání. Tabulka nemůže mít dva stejné řádky. Tabulka nemůže mít dva sloupce stejného jména. V průsečíku řádku a sloupce musí být právě jedna hodnota (může to být null). 30

31 Převod entit na tabulky BOOK BOOK ID BOOK TITLE CATEGORY QUANTITY SOLD AUTH_ID ID TITLE CATEGORY QUANTITY New Poems Poetry Killing Time Fiction Cats in Love Essays The Snail Fiction All in the Day Biography Look Here Drama

32 První normální forma Tabulka je v první normální formě, když každý sloupec obsahuje právě jeden atomický datový typ, který již nemá vnitřní strukturu z pohledu businessu. Pro rozhodnutí o primárních a cizích klíčích musí být tabulka v prvním normálním tvaru. 32

33 Strukturované atributy Atributy obsahující více než jednu informaci PUBLISHER PUB_ID NAME PHONE MAILING_ADDRESS Aris Temple Place Orlando FL Totum Seaborg Seattle WA Felix Info Plaza Mountain View CA

34 Atributy nabývající více hodnot CUSTOMER NAME PHONE#1 PHONE#2 PHONE#3 ADDRESS Max Brown null null 423 5th Street Ted Green null 231 Ash Avenue Joy Gray P.O. Box 9876 Tia Puce null null 700 8th St, #2 Molly Brown null null 444 Forest Drive 34

35 Atributy nabývající více hodnot CUSTOMER NAME ADDRESS PHONE NAME EXTENSION CUSTOMER NAME ADDRESS Max Brown 423 5th Street Ted Green 231 Ash Avenue Joy Gray P.O. Box 9876 Tia Puce 700 8th St, #2 Molly Brown 444 Forest Drive PHONE NAME EXTENSION Max Brown Ted Green Ted Green Joy Gray Joy Gray Joy Gray Tia Puce Molly Brown

36 Výběr primárního klíče Primární klíč je skupina sloupců které identifikují jednotlivé řádky tabulky. Tabulka má pouze jeden primární klíč, ten může obsahovat více sloupců. 36

37 Kritéria pro výběr primárního klíče Primární klíč: musí mít vždy definovanou hodnotu (not null), musí mít stálou hodnotu (během celého životního cyklu řádku), musí být co možná nejmenší, nesmí obsahovat žádné zakódované informace, musí být přístupný pro všechny uživatele. Umělý klíč Nevýhody: přidává sloupec do tabulky, hodnoty nemají význam pro uživatele 37

38 Převod binární relace 1:N na cizí klíč AUTHOR AUTHOR ID LAST NAME FIRST NAME PHONE NUMBER ADDRESS AUTHOR AUTHOR ID LAST NAME FIRST NAME PHONE NUMBER ADDRESS PICTURE PICTURE ID FORMAT BYTESIZE PIXEL WIDTH PIXEL HEIGHT PICTURE AUTHOR ID PICTURE ID FORMAT BYTESIZE PIXEL WIDTH PIXEL HEIGHT 38

39 Převod závislosti na cizí klíč AUTHOR AUTHOR ID LAST NAME FIRST NAME PHONE NUMBER ADDRESS AUTHOR AUTHOR ID LAST NAME FIRST NAME PHONE NUMBER ADDRESS PICTURE PICTURE ID FORMAT BYTESIZE PIXEL WIDTH PIXEL HEIGHT PICTURE AUTHOR ID PICTURE ID FORMAT BYTESIZE PIXEL WIDTH PIXEL HEIGHT 39

40 Relace typu n:n AUTHOR AUTHOR ID LAST NAME FIRST NAME PHONE NUMBER ADDRESS BOOK BOOK ID TITLE CATEGORY QUANTITY SOLD AUTHOR AUTHOR ID LAST NAME FIRST NAME PHONE NUMBER ADDRESS AUTHOR-BOOK Associative entity BOOK BOOK ID TITLE CATEGORY QUANTITY SOLD 40

41 Relace typu n:n AUTHOR AUTHOR ID LAST NAME FIRST NAME PHONE NUMBER ADDRESS AUTHOR-BOOK AUTHOR ID BOOK ID BOOK BOOK ID TITLE CATEGORY QUANTITY SOLD 41

42 Vyřešit n-arní relace EMPLOYEE COURSE EMPLOYEE- COURSE-ROLE EMPLOYEE ID COURSE ID ROLEID ROLE 42

43 Rekursivní relace EMPLOYEE EMPLOYEE ID EMPLOYEE LAST NAME EMPLOYEE FIRST NAME EMPLOYEE HIRE DATE EMPLOYEE STATUS supervises 43

44 Rekursivní relace EMPLOYEE EMPLOYEE ID EMPLOYEE LAST NAME EMPLOYEE FIRST NAME EMPLOYEE HIRE DATE EMPLOYEE STATUS SUPERVISOR ID Renamed foreign key 44

45 Rozhodnutí o reprezentaci dědičnosti Několik možností V jedné tabulce: L-schéma Ve více tabulkách 45

46 Normalizace Změna logického modelu Změna je bezeztrátová Za normalizací je teorie relací Výhody Snížení redundancí Zjednodušení správy dat Snížení nutnosti používat null hodnoty NULL hodnoty způsobují problémy při sumarizaci dat 46

47 Další výhody normalizace Možnost přesnějšího vyjádření business pravidel datovým modelem. Normalizace většinou odhalí další entity a pravidla. Umožňuje konstrukci velkých projektů spolehlivým a opakovatelným způsobem. Plně normalizovaný model se dá použít jako benchmark zda denormalizace přináší nějakou výhodu. Datové stroje jsou připraveny pracovat s normalizovanými modely. 47

48 Hierarchie Normálních forem 1. Normální forma 2. Normální forma 3. Normální forma Boyce/Codd normální forma 4. Normální forma 5. Normální forma 48

49 Funkční závislost Mějme dva sloupce A, B Jestliže platí pro kterékoliv dva řádky že pokud se shoduje hodnota ve sloupci A, potom už se shoduje hodnota i ve sloupci B, říkáme A funkčně určuje B B je funkčně závislé na A Tvrzení musí platit pro všechny možné (i budoucí) hodnoty Definice platí jak pro sloupce, tak pro množiny sloupců. 49

50 Funkční závislost INVENTORY CATALOG PRODUCT CODE COLOR blue yellow orange yellow yellow orange red CATALOG PRODUCT CODE Determinant Dependent PRODUCT CODE COLOR 50

51 První a druhá normální forma Tabulka je v první normální formě, když všechny sloupce jsou atomické obsahují jenom jeden typ hodnot. Tabulka je v druhé normální formě pokud je v první normální formě a každý sloupec, který není součástí primárního klíče je funkčně závislý na celém primárním klíči. 51

52 2NF - příklad MAYOR STATE_CODE CITY MAYOR_NAME STATE_NAME STATE_CODE STATE_NAME STATE_CODE + CITY MAYOR_NAME STATE_CODE STATE_NAME CITY MAYOR_NAME 52

53 2NF - příklad A C B D A B D A C MAYOR STATE_CODE CITY MAYOR_NAME STATE STATE_CODE STATE NAME 53

54 Třetí normální forma Tabulka je ve třetí normální formě pokud je v druhé normální formě a každý sloupec, který není součástí primárního klíče je přímo funkčně závislý na klíči a ničem jiném. 54

55 3NF - příklad 1. A B C 2. A B B C 3. CATALOG PRODUCT CODE PRODUCT CODE COLOR blue yellow orange yellow orange red CATALOG-PRODUCT CODE PRODUCT CODE-COLOR 55

56 Boyce / Codd normální forma Tabulka je v BCNF právě když pro každou netriviální funkční závislost X Y, je X superklíč, což znamená, že X je kandidátní klíč nebo jeho nadmnožina. Tabulky, které je potřeba normalizovat do BCNF splňují kritéria: Mají několik kandidátních klíčů. Kandidátní klíče jsou složené. Složené klíče mají alespoň jeden sloupec společný. Existují případy, kdy se BCDN nedá dosáhnout. 56

57 Vyšší normální formy Definice založená na vícehodnotové závislosti. Málo používané. Je-li tabulka v 3NF žádný z kandidátních klíčů není složený, je již v 5NF a tedy i v 4NF. 57

58 Vytvoření fyzického modelu Cíle Vytvořit fyzický model s ohledem na specifika aplikace a použitý typ databáze, použitý hardware Postup Tabulky (jmenné konvence) Datové typy Vytvoření procesní matice Rozhodnutí o struktuře tabulek Rozhodnutí o primárním klíči (indexu) Implementace business pravidel - constraints Indexy, partitioning, Denormalizace, uložení redundantních dat, spojení tabulek Fyzické uložení tabulek Výstup Fyzický datový model Implementační skripty 58

59 Tabulky (jmenné konvence) Case sensitive/case insensitive servery Omezení délky jména tabulek (Oracle 30 znaků) Omezení délky jmen sloupců Omezení na jmenné prostory (tabulky, view, indexy, procedury, ) Porozumění modelu Datové tabulky Číselníky Logy Uživatelské tabulky Natural join 59

60 Datové typy Domain uživatelské datové typy + lepší porozumění + zajištění konzistence - nároky na údržbu Char, varchar, nvarchar, Numerické datové typy int, tinyint, bigint, numeric(p,s), Datum rozsah, přesnost, způsob práce Timestamp je to čas nebo není Binary, image, text, memo, Boolean - raději "column_name" CHAR(1) default 'A' not null constraint CKC_check_name check ("column_name" in ('A','Y')) Identity, Autoincrement NULL, Not null, Default value Speciální datové typy 60

61 Procesní matice Způsob jak zaznamenat požadavky jednotlivých obchodních procesů na data Create/Update/Modify/Read Frekvece použití Požadovaná doba odezvy (service level) Algoritmy Sloupce, joiny, where podminky 61

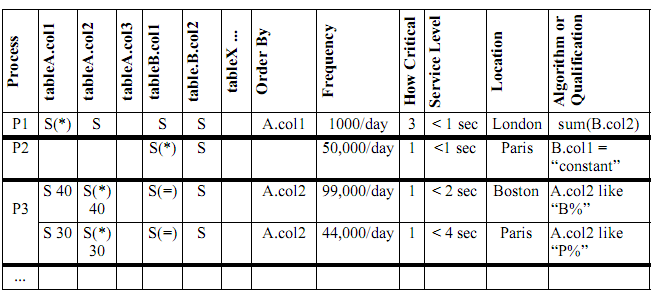

62 Procesní matice - příklad 62

63 Rozhodnutí o struktuře tabulek Cíle: minimalizovat velikost Použít optimální přístupové metody Standardní tabulka Insert, Delete, Update, Scan, Index Index-organized tables (Clustered index) + menší + rychlejší přístup po indexu - náročnější insert, delete (update) Oracle novější implementace, podpora 7x24 63

64 Rozhodnutí o primárním klíči Terminologie Klíč Index Primární klíč Primární index Požadavky na primární klíč podle procesní matice Joiny Možnost vytvořit foreign key pro jiné indexy než primární Jiné omezení datového serveru 64

65 Implementace business pravidel Domain integrity - Check Na úrovni sloupce Null/Not null Default Check (format) Na úrovni řádku Entity integrity - primary key implementováno unikátním indexem na not null sloupcích záznam v katalogu Unikátnost hodnot implementováno unikátním indexem 65

66 Referenční integrita Implementace foreign key Deklarativní definice Použití triggerů Použití uložených procedur Kód aplikace Co se stane když Primární klíč se přidá/změní/zruší Cizí klíč se přidá/změní/zruší 66

67 Příklad obchodnik_id name diskount... obchodnik int varbinary(255) numeric(5,3) <pk> zakaznik_id obchodnik_id jmeno adresa... zakaznik int int varchar(255) varchar(255) <pk> <fk> 67

68 Možné typy referenční integrity - příklad 68

69 Důsledky použití integritních omezení + zaručují konzistentní model - zvyšují výpočetní složitost i v případě, kdy nedochází ke změnám (Oracle not null) - komplikují údržbu povolení/zakázání ověřování integritních omezení 69

70 Typy indexů B-tree Indexy Clustered/nonclustered Bitmapové indexy 70

71 Standardní index Přístupové metody Procházení indexu Scan nejnižší úrovně Dotaz pokrytý indexem Clustered index Procházení indexu Scan dat od nalezeného sloupce 71

72 B-tree index 72

73 Clustered index 73

74 Select Pokrývající query Group by Order by Join Použití indexů Nepoužívat indexy pro malé tabulky Selektivita indexů 74

75 Partitioning Horizontální Vertikální Denormalizace Uložení vypočtených hodnot Spojení tabulek 75

76 Horizontální rozdělení tabulek Přístupy pouze na část tabulky Příklady: Aktivní a neaktivní položky Historické záznamy Možnosti Rozdělení tabulek Přidání tabulky (duplicitní záznamy) Synchronizace Table partitioning Triggery Aplikační logika 76

77 Vertikální rozdělení tabulek Přístupy pouze na některé sloupce tabulky Příklady: Bloby, obrázky, popisy Možnosti Rozdělení tabulek Přidání tabulky (duplicitní záznamy) Vytvoření indexu Synchronizace Triggery Aplikační logika 77

78 Uložení vypočtených dat Přidání sloupce Hodnoty jsou závislé na jiných hodnotách řádku Hodnoty odpovídají primárnímu klíči (a libovolných datech) Přidání tabulky Synchronizace Trigerry Uložené procedury Aplikační logika Nutno zavést procedury pro údržbu 78

79 Eliminace nákladných joinů Neustálé dotahování hodnot z číselníků Omezení datových serverů (Sybase třicet tabulek v jednom joinu) Suptype/supertype vazba Možnosti Redundantní data Spojení tabulek 79

80 Fyzické uložení tabulek Cíl Distribuce zátěže na co nejvíce fyzických disků Rozložení tabulek/indexů na disky Možnosti datových serverů (tablespace, segment) Možnosti hardware (SAN, NAS, diskové pole) Pouze RAID 1+0 Vazba na počet procesorů Možnosti paralelního zpracování datového serveru 80

81 Doporučená literatura Typy modelů oncepts.html Steven Feuerstein: Ideas for Oracle PL/SQL Naming Conventions and Coding Standards ( Microsoft SQL Server 2000 Unleashed (2nd Edition) by Ray Rankins, Paul Jensen, and Paul T. Bertucci (Paperback - 18 Dec 2002) 81
