1 Energy management & Energy Efficiency v automatizaci

2 Jaký potenciál se skrývá v Energy efficiency? Bylo dotázáno 45 podniků

3 Proč Energy management? Minulost Problém v předchozích letech: Zákazník: Kolik mohu ušetřit? Poradce: Nevím, ještě jsme to neměřili Přítomnost a budoucnost Náklady na energie i přes liberalizaci trhu významně stouply. Nové tarifní modely přináší různé způsoby řešení, předpokladem je přesná znalost vývoje spotřeby a přísné dodržování tarifních podmínek. Plánují se změny zákonů s povinnostmi Energy managementu Koncoví zákazníci vyžadují doklad o energiticky úsporné výrobě ( např. CO2- Footprint).

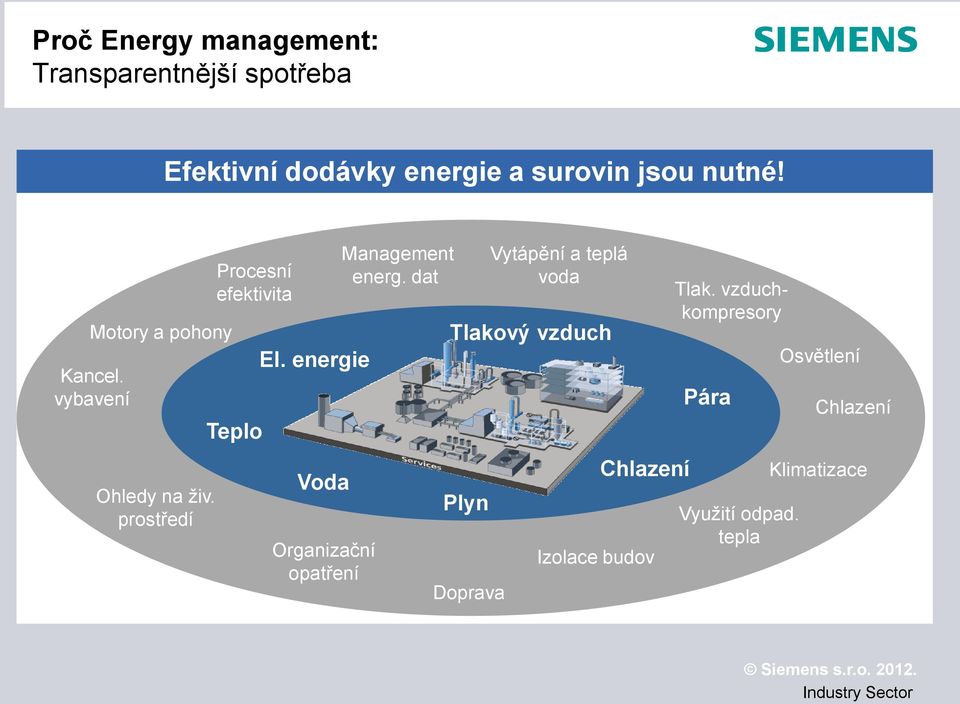

4 Proč Energy management: Transparentnější spotřeba Efektivní dodávky energie a surovin jsou nutné! Motory a pohony Kancel. vybavení Heizkheessel Ohledy na živ. prostředí Procesní efektivita Teplo El. energie Voda Organizační opatření Management energ. dat Doprava Vytápění a teplá voda Tlakový vzduch Plyn Chlazení Izolace budov Tlak. vzduchkompresory Pára Využití odpad. tepla Osvětlení Chlazení Klimatizace

5 Energy management Klíčové otázky provozovatele zařízení Jaké druhy energíí a surovin a v jakém množství potřebuje? Množství? Elektrický proud? Suroviny? proud voda plyn teplo Co má největší spotřebu energie? Transparentní zobrazení TOP spotřebitelů Jáké mám náklady na 1ks výroby? Jaké na spotřebič Kusové náklady? Na spotřebič? Na čem všem můžeme ušetřit? Redukce spotřeby energií a nákladů? Kde a jak mohu energii výhodněji nakoupit? Optimální získání energie/ plánování / Profily spotřeby?

6 3 kroky k úspěšnému Energy managementu Současný stav Krok 1 Krok 2 Energy management od Siemensu Získání dat Opatření. Krok 3 Důsledek Dokumentace toků energií Přiřazení nákladů Identifikace potencialu Roustoucí náklady Netransparentní spotřeba Kontrola výsledků provedených opatření DIN EN Optimalizace procesu Zamezení výkonovým špičkám ISO Vytvoření plánu spotřeby Zvýšení účinnosti Úprava Tarifů dle spotřeby Zachování podmínek tarifu

7 Energy Management Siemens nabízí kompletní portfolio Energy Management Systém Získání informací B.Data Plánování Archivy Reporty ( WinCC / PCS 7 ) Vizualizace Příprava dat Správa zátěže Komunikace Sběr dat Viele Mnoho Geräte zařízení liefern poskytuje bereits heute data schon o energii Energiedaten už dnes

8 Stanovení spotřeby: Obsluha a pozorování: WinCC & PCS7 (evtl. s Powerrate) SIMATIC Panel s WinCC flexible Měření: SITRANS, Sentron, Simocode, Sivacon, Softstarter, Sinamics Zpracování: SIMATIC S7 Impulzy / čítání / měření výkonu

9 Stanovení spotřeby: Obsluha a pozorování bez řízení: WinCC SIMATIC Panel Powermanager Měření: Sentron PAC přes MODBUS TCP IP Nejen proud, ale i pulzní hodnoty např z čítačů plynu

10 Ceny energií Procesní optimalizace: 2 hlavní cesty ke snížení nákladů Optimalizace získání energie Krátkodobé smlouvy (roční) Změny tarifního systémů.: Proměnné tarifní systémy; Time -of -use Tarif (TOU) Vyrovnat se s růsty cen energií i do budoucna Vlastní výroba b.data primárně nabízí plánování spotřeby energií, bilance (i CO2) a a výpočty klíčových parametrů (KPI). SIMATIC powerrate se zaměřuje na: transparentní zobrazení dat o energiích ukazuje optimalizaci a potenciály redukce nákladů Celkové náklady Celkové náklady Úspory ve spotřebě Odkrýt ztráty Najít rezervy Optimalizace vytížení Redukce prostojů Spotřeba energie

11 SIMATIC powerrate Vhodný pro všechna průmyslová odvětví Systém nezávislý na segmentu Benefit Chemický Farma Potrav. Požadavky na Energy Management jsou ze všech segmentů SIMATIC powerrate pro PCS 7 (procesní průmysl) a WinCC (diskrétní průmysl, procesní vizualizace / SCADA ) Energy-management v hybridních závodech Jednotný Look & Feel Komplexní monitoring a řízení diskrétně i procesně orientovaná produkce Řízení, diagnostika, energií

12 Kde Vás můžeme podpořit? Software WinCC & PCS 7 Add-On Powerrate Power Management s SIMATIC WinCC powerrate: Addon do SIMATIC WinCC & PCS7 Transparetně zobrazuje spotřebu energií Připravené bloky do PLC (získání dat, kalkulace, archivace Zpracování impulzních signálů (nezávisle na typu energie) Šablony do WinCC Uložení dat ve standardním WinCC archivu Export dat do Excelu Excelovské makra Sledování v rámci odběrových smluv a stanovených limitů

13 SIMATIC powerrate Sběr a zpracování dat o energiích Vizualizace trendy Operační úroveň (Monitoring & Control) Bus System e. g. Ethernet Příprava dat Management výkonu Řídicí úroveň Bus System e. g. PROFIBUS Polní úroveň (Sběr dat) SENTRON PAC Integrované získávání dat o energiích

14 Integrovaná diagnostika SIMATIC powerrate (Maintenance Station) Bedienbild Integrovaná správa a vizualizace Data spotřeby aktuální, trendy, Max. Trendy Historie Perioda Stanovení množství procesních médií Integrovaná správa a vizualizace Kontrola limitů Zjištění množství plynu

15 SIMATIC powerrate Grafy energií umožňují větší transparentnost Křivky zátěže Výhody Performance diagram March 2011 Load curve Month (=720h) Identifikace Získání lepší představy o průběhu zátěže Odchylky mohou být kompenzovány Optimalizace potenciálů, Špičky zátěže Spotřeba mimo dobu produkce

16 SIMATIC powerrate Management zátěže Management zátěže vyhněte se špičkám Výhody kw 3000 Leistungsdiagramm spotřebič :00 00:45 01:30 02:15 03:00 03:45 04:30 05:15 06:00 06:45 Vyhnutí se špičkám automatickým odpojováním spotřebičů, typicky v daném okamžiku nepotřebných zařízení Integrovaná varování a alarmy 07:30 08:15 09:00 15 Periode 09:45 10:30 11:15 Nastavitelné Max./Min. časy vypnutí a zapnutí 12:00 12:45 13:30 14:15 15:00 Je možné konfigurovat které spotřebiče se odpojí, vytvářet skupiny spotřebičů, jejich rotace (kvůli opotřebení) 15:45 16:30 17:15 t Analýza trendů 18:00 18:45 19:30 20:15 21:00 21:45 22:30 23:15 Vyhnutí se špičkám a dodržení stávajícího kontraktu Redukce limitů zátěže Nižší náklady na energie Zjištění využití spotřebičů

17 SIMATIC powerrate Management zátěže Šablona pro management zátěže Aktuálná (průměrná) zátěž Předpověď (průměrné) zátěže v aktuální čas. periodě Limit zátěže (ve smlouvě) Zbývá času Buffer: Tato zátěž může bvýt využita v procesu bez odpojování spotřebičů

18 SIMATIC powerrate Bedienbild Management zátěže Simulace dodatečné zátěže Výběr spotřebičů k vypnutí consumer Odpojování spotřebičů Rotace spotřebičů k vypnutí Total load Load Mgt. Management trendy/ maxima Celková zátěž

19 SIMATIC powerrate Základní balíček zahrnuje objekty knihovny Co dostanete navíc? Benefit Bloky a šablony pro SENTRON PAC 3200 Bloky a šablony pro jističe3vl/3wl (pouze PCS 7) WinCC User Archive Jednotný Look & Feel Rychlejší vývoj aplikace díky předpřipraveným blokům a šablonám Menší náklady na licence

20 B.data Energy management software Energy management Podnikový portál Obchodní Energy Management Přehlednost nákladů Monitorování a reporty Nákup energií Emise Propojení s externími systémy Podpora nákupu CO 2 monitoring Facilitymanagement Kalkulačka scenárií Odpadní vody ERP (např. SAP) B.Data Prognózy Prognózy energie Plánování rozpočtu Energetický plán Nákup energií Účtování energií Přiřazení nákladů Vyhodnocení, Energie a suroviny Výpočty KPI Alokace produkce Systém reportů Analýzy a reporty Workflowsystem Intranet / Internet Viewer Správa poruch a alarmů Obsluha a řízení Správa zátěže Řídicí systém Alarmy / Hlášení Vzdálená správa (SMS) Centárlní řízení Vizualizace Zamezení špičkám Řízení spotřebičů Zpracování dat a archiviace Automatizace Měření Rozhraní k nadřazeným systémům Měření / Procesní/ Technika budov PLC Výkonové spínače Mobilní záznam dat

21 B-Data Vyúčtování energií Plánování / $ kwh/kw Emise Energetické bilance Kusové bilance CO 2 kwh kwh

22 B-Data - Vyúčtování energií Ztráty Nákladové středisko (Cost Center) Faktory závisí na: Počet zaměstnců Plocha Rozdělení poplatků 10% 90% 80% 20% Oblast spotřeby Budova / hala 1 1.n Oblast spotřeby Budova / hala 2 Musí být zajištěno 100% rozdělení 75% 25% Měřák 1 Měřák 3 Měřák 2

23 B-Data Vyúčtování energií Výsledek vyúčtování energií podle principu původce spotřeby

24 Podporovaná rozhraní Manuální sběr dat MS Excel SQL Server B.Data Database ODBC Connector Oracle. Pre-processing ASCII Interface OPC Client Win CC Treiber OPC Server WinCC Client FTP Server

25 Celková prognóza B-Data Plánování spotřeby energií + Další efekty +/- n % + Další efekty +/- n MW + Plánování produkce ks / čas + Plánování produkce Vyp./Zap Profil nákladů
