1 Průmysl Průmysl a řídicí řídicí systémy systémy Simatic Simatic siemens.cz siemens.cz

2 Ondřej Rakušan Sales Area Manager DF FA AS Siemensova Praha Mobile: +420 (724) Phone: +420 (233) ondrej.rakusan@siemens.com Rakušan Ondřej / DF FA AS

3 Klíčové oblasti, ve kterých Průmysl 4.0 přinese výrazné změny k lepšímu Zkrácení doby nutné k uvedení produktu na trh Zvýšení flexibility Zvýšení efektivity Kratší inovační cykly Více komplexních produktů Větší objemy dat Individualizovaná masová výroba Volatilní trhy Vysoká produktivita Efektivní využití energií a zdrojů jako klíčový faktor konkurenceschopnosti

4 Na cestě k Industry 4.0 a digitální továrně Totally Integrated Automation Požadavky zákazníků IT Level Trendy v průmyslu PLM Teamcenter/NX MES SIMATIC IT Services Plant Cloud Services Rychlé uvedení na trh Smart Data Větší flexibilita Vysoká kvalita Totally Integrated Automation Integrated Engineering Digitální dvojče Cloud Vyšší efektivita Bezpečnost

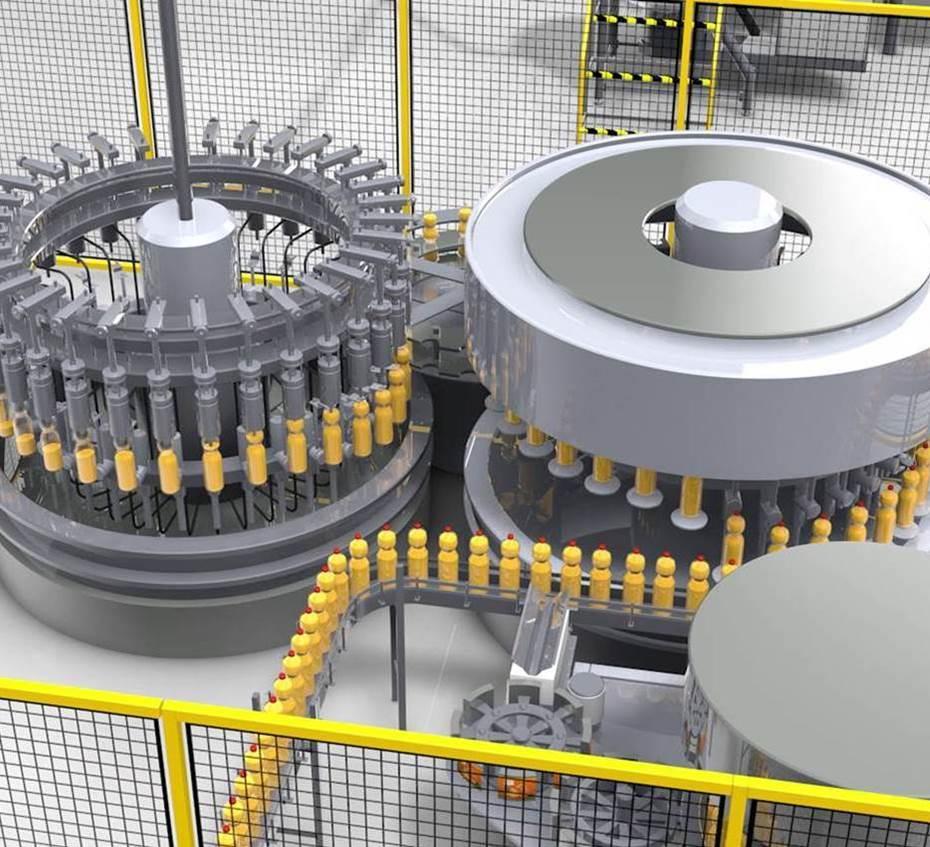

5 Siemens nabízí kompletní řešení pro aplikace v odvětví Food & Beverages Napájení 24V DC SIVACON- rozvaděče Spínací technika Řízení výrobních operací Služby Vizualizace (HMI + SCADA) Řízení procesů Průmyslová komunikace PLC + vzdálené periferie Měniče a motory Vážící systémy Polní instrumentace

6 Totally Integrated Automation Portfolio digitální továrny Digital Enterprise Dokonalá spolupráce jednotlivých komponent! Product Lifecycle Management and Enterprise Resource Planning Added value in all automation tasks Management Product design Product data management Production planning ERP Integrated Engineering Manufacturing Execution System Operations Totally Integrated Automation Portal SCADA System Energy Management Control Engineering Framework r ol Controller HMI IPC Communication Motion Control CNC Field Power Supply Industrial Identification Distributed I/O Drive Systems Industrial Controls Industrial Data Management Industrial Communication Industrial Security Safety Integrated

7 Vývojové prostředí Totally Integrated Automation Portal Jediný společný rámec Unikátní a konzistentní pojetí uživatelského rozhraní 30% úspora času během návrhu a testování = rychlejší uvedení na trh Jednotné vývojové prostředí pro PLC, HMI, Jednotná databáze proměnných Unikátní systém knihoven Jedinečný systém Siemens Solution Partnerů Sjednocení služeb napříč produkty

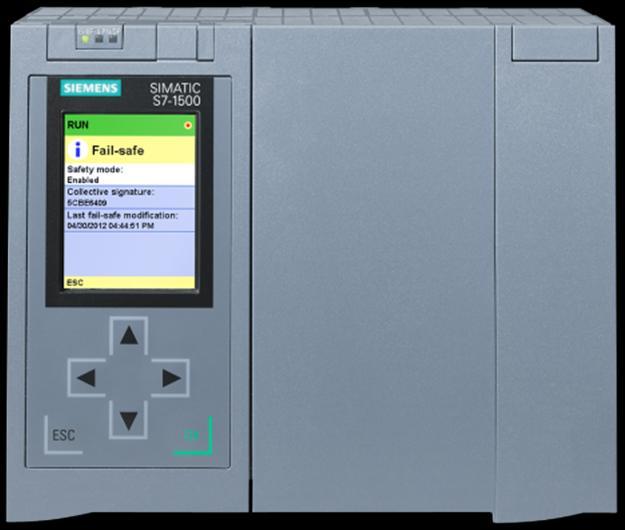

8 Výkon Nová generace řídicích systémů SIMATIC Vždy vhodné PLC s dostatečným výkonem a patřičnou funkcionalitou! Engineered with TIA Portal Basic Controllers SIMATIC S Nové funkce, úspora nákladů, bezpečná investice Advanced Controllers SIMATIC S Distributed Controllers SIMATIC ET 200 CPU Software Controllers SIMATIC S Jednotné vývojové prostředí pro malé i velké PLC Integrované komunikační rozhraní Profinet Dostupnost náhradních dílů Modulární a flexibilní konfigurace Složitost aplikace Efficient engineering Innovative design Reliable diagnostics Safety Integrated Security Integrated Technology Integrated

9 Performance / quantity structure Nová generace vizualizačních panelů SIMATIC HMI vždy ten správný HMI panel! Engineered with TIA Portal Basic HMI Key Panels Basic Panels Devices for special requirements Vyšší výkon, úspora Advanced nákladů, HMI bezpečná investice PC based Jednotné vývojové prostředí pro malé i velké PLC Panel and Box-PCs incl. Monitore/ThinClients Integrované komunikační rozhraní Profinet Devices for special requirements Dostupnost náhradních dílů Modulární a flexibilní konfigurace Panel based Comfort Panels Mobile Panels Devices for special requirements application complexity

10 PLCSIM Advanced digitální dvojče S7-1500(F/T) Kompletně virtuální S PLC pro pokročilou simulaci S S S7-300/400/WinAC Virtual S (F/T) Controller Mapování reálných PLC funkcí Žádné simulation-specific úpravy nejsou třeba Rychlejší uvedení do provozu, méně času při oživování aplikace PLCSIM Advanced Kompletní simulace HW S (F/T) Možnost simulace procesů S Digitální dvojče Vlastnosti Rozhraní a přímá propojení na: - Process Simulate - Plant Simulation - WinMOD Multi & distrib PLCSIM Adv. instance Virtuální čas pro real-time, slow & fast režim

11 TIA Portal Openness Automatické generování programového kódu Zítra Generate Option green Option blue Option red Option yellow Rychlejší uvedení do provozu, rapidní zrychlení opakujících se operací, úspora nákladů Automatické generování kódu a funkcí TIA Portalu Automatické generování kódu Zjednodušení práce údržby / menší nároky na údržbu TIA Portal Openness PLC/HMI Dnes Manuální programování

12 Porovnání zítra / dnes: Efektivní práce s Openness První spuštění Opakované akce Dnes Pomocí TIA Portal Openness Větší časová náročnost díky nutnosti vytvořit aplikaci 160 min 160 min 160 min 180 min -10% 160 min 360 min min min min min -80%

13 Diagnostika v TIA Portalu Diagnostika Zvýšení dostupnosti zařízení pro výrobní proces Snížení doby odstávek, rychlé nalezení problémů, snížení nákladů Diagnostika je součástí firmwaru PLC Díky Profinet rozhraní jednoduchá a rychlá dostupnost Displej přímo na PLC, integrované webové stránky, Nalezení poruchy automatizačního systému (systémová diagnostika pomocí integrovaného diagnostického systému, přes všechny komponenty v TIA Portalu...snížení doby odstávky výrobního procesu Efektivní diagnostika poruch výrobního procesu (procesní diagnostika) ProDiag Nové

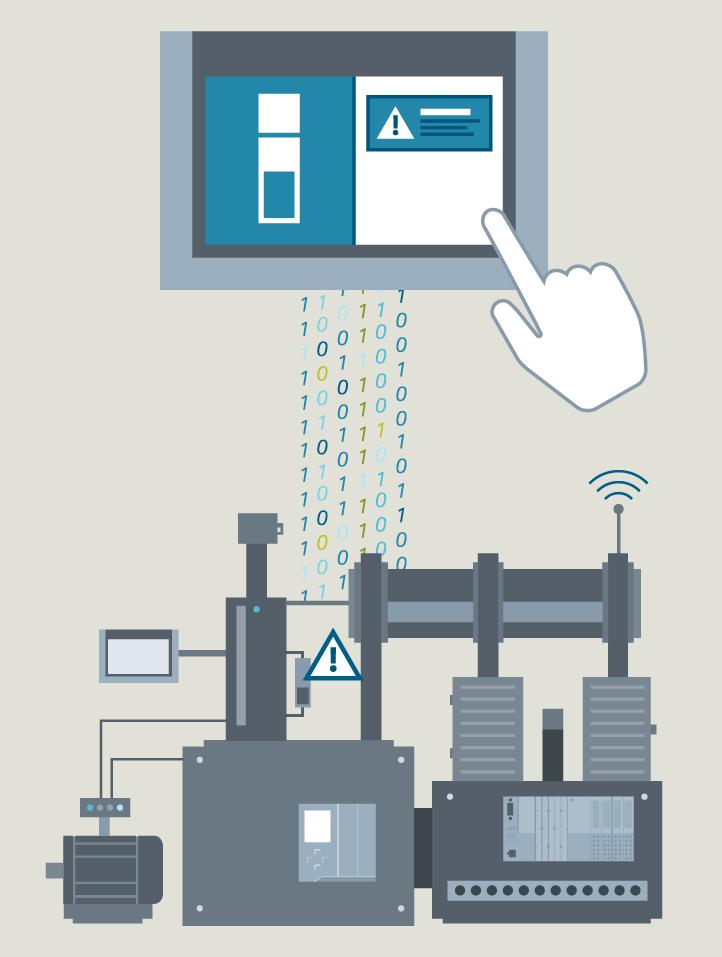

14 Procesní diagnostika (ProDiag) analýza poruch výrobního procesu Rychlá identifikace poruchy zobrazení problémového operandu pomocí alarmu včetně komentáře Nové Rychlé odstranění poruchy díky jasné informaci o místě a příčině porucho problému Servis bez PC přehled a detailní diagnostika přímo na operátorském panelu

15 Otevřená komunikace OPC UA Jednoduché propojení strojů různých výrobců, export dat do IT Komplexní & nezávislé na platformě OS Připojení senzorů, PLC, HMI, ERP systémů, podpora současných OS (Win, Android, ios, ) OPC UA Otevřený komunikační standard navržený pro Industry 4.0 Náhrada staršího standardu OPC Funkcionalita OPC UA přímo na PLC Nové možnosti komunikace Bezpečnost Možnost identifikace, digitálního podpisu a kódování Univerzálnost Přímé připojení zařízení různých výrobců poskytuje jednotný interface pro připojení zařízení různých výrobců jako doplněk Profinetu Jasná interpretace dat Integrovaný popis a sémantika dat

16 Otevřená komunikace OPC UA Jednoduché propojení zařízení třetích výrobců SIMATIC IT Nezávislé na výrobci HMI WinCC Jednoduchá vertikální komunikace OEM 1 OEM 2 OEM 3 Symbolické adresování 3 rd party

17 Integrovaná bezpečnost ve vývojovém prostředí TIA Portal Zajištění bezpečnosti lidí a strojů Před 1. Inženýring PLC-program není modulární Obtížné opětovné využití Costly message configuration 2. Bezpečnost Nyní Zajištění bezpečnosti lidí a strojů dle platné legislativy, rychlejší uvedení aplikace na trh Modulární SW Nastavení globálních knihoven Součást TIA Portalu a PLC Simatic nové generace Vysoká flexibilita Jednoduchá opětovná využitelnost programu Zajištění špičkové diagnostiky Vývoj a diagnostika v jednom programovacím nástroji..tia Portal Méně diagnostiky Méně flexibilní Mnoho různých bezp. modulů 3. Využití ve více aplikacích Komunikace PROFIsafe bezpečné připojení např. pohonů pomocí PROFINET/PROFIsafe Safety program a standardní program v jednom PLC Použití ET 200SP PROFIsafe kompatibilních zařízení integrace pohonů a vážících modulů do PLC Safety

18 Safety Integrated Řešení funkční bezpečnosti (až Kategorie 4, SIL 3, Ple) Standart & Failsafe Control

19 Zabezpečení a komunikace důležité stavební kameny pro vstup do Industry 4.0 Na cestě k Industry 4.0 Zajištění bezpečnosti dat a Know-how Součást TIA Portalu a HW Simatic Možnost vzdálené správy Široké spektrum produktů SIMATIC Net Digital Enterprise Software (Comos/PLM/ ) Průmyslová komunikace Zabezpečení průmyslové sítě i celé výroby Včetně konzultací servis zákazníkům

20 Cloudové řešení = úspora nákladů a času při instalaci Cloudové a správě SW řešení a TIA Portal Jednotné místo pro uložení a správu SW Úspora času pro vývojové pracovníky a servis

21 Cloudové řešení Minimalizace administrativních nákladů Cloud-based engineering pro maximální efektivitu TIA Portal beží v privátním cloudu (např. VMWare server) Centrální údržba a správa verzí TIA Portal se neinstaluje na inženýrských stanicích "Cloud Connector" jako spojení mezi IS a PLC PG/PC interface je přesměrováno, Ethernet, PROFIBUS, atd. Private cloud Engineering workplace Production Cloud Connector TIA Portal Intranet PROFINET USP

22 Energetický management nyní jakou součást TIA Portal Energetický management Sledování spotřeby a úspory energií dle normy: ISO Úspora nákladů na energie, rychlý přehled o aktuálních spotřebách a nákladech Integrováno do TIA Portalu Automatické generování programových bloků a obrazovek pro vizualizaci Přenos a ukládání aktuálních dat Jednoduché ukládání dat o spotřebě integrované řešení s využitím TIA Portalu a doplňku SIMATIC Energy Suite Novinka...Energeticky úsporná výroba v souladu s platnou legislativou Snížení nákladů...díky komplexnímu nástroji pro energetický management SIMATIC Energy Manager PRO (dříve B.Data) Novinka

23 SIMATIC Energy Suite pro TIA Portal V14 SIMATIC Energy Suite Energetický management Plně integrován do TIA Portal Automatiké generování energetického programu v PLC Analýza spotřeby energií přes webové rozhraní, včetně reportů

24 Beas, s.r.o. - pekárna Choustníkovo Hradiště Jedna z nejmodernějších pekáren v ČR, kompletně řízena Simatic S a dalšími technologiemi od společnosti Siemens (Simatic S7-1500, Sinamics a Siwarex)

25 Nová generace řídicích systémů SIMATIC a TIA Portal představují ideální řešení automatizace budoucnosti

26 Děkuji za pozornost Ondřej Rakušan Sales Area Manager DF FA AS Siemensova Praha Mobile: +420 (724) Phone: +420 (233) ondrej.rakusan@siemens.com Rakušan Ondřej / DF FA AS
