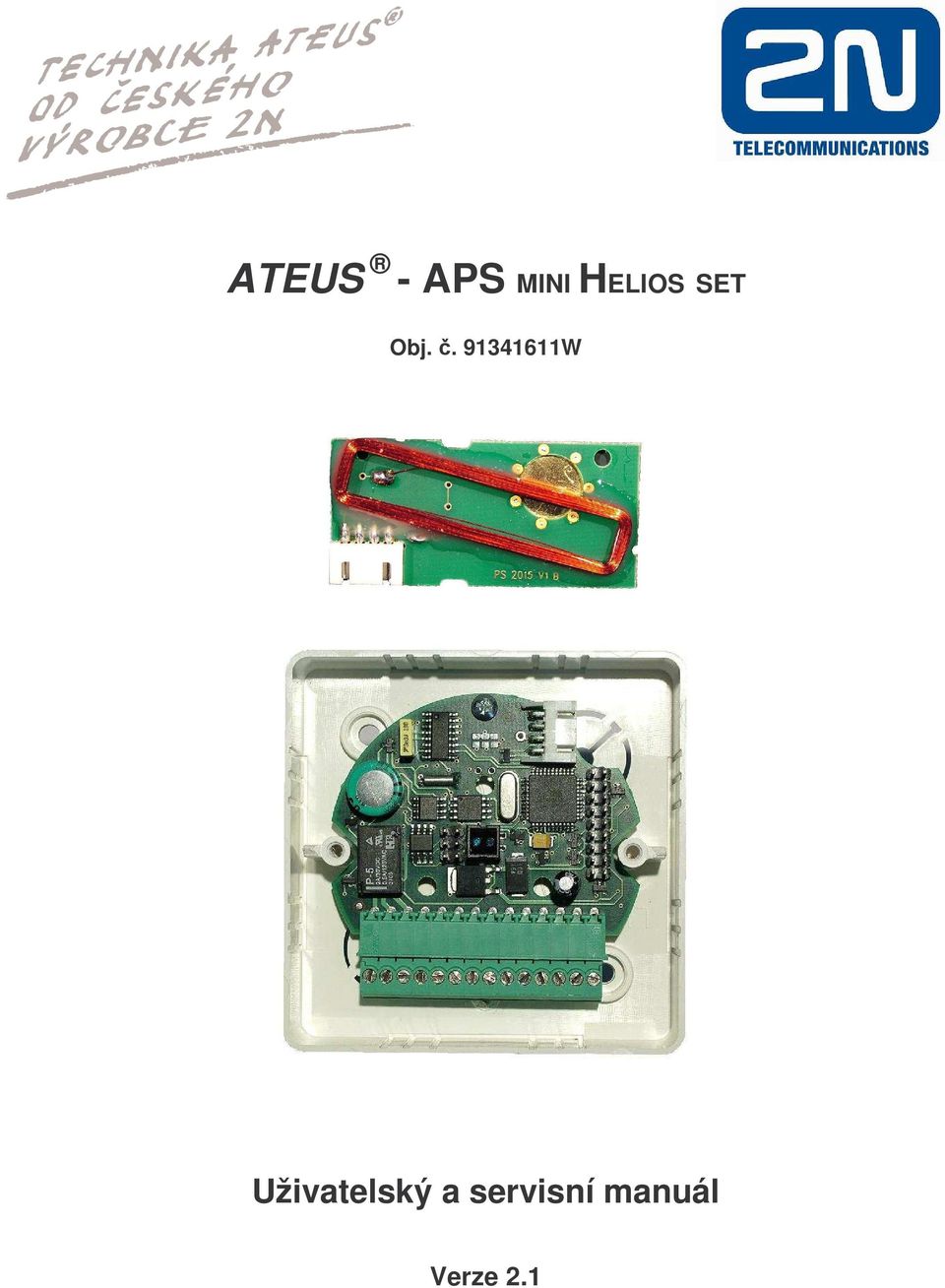

1 ATEUS - APS MINI HELIOS SET Obj W Uživatelský a servisní manuál Verze 2.1

2 Pehled sortimentu systému ATEUS - APS mini W Helios set W Samostatný tecí modul W tecí modul s dvodovou klávesnicí W Vestavný tecí modul pro Helios Pevodník RS485/Ethernet PC mini teka ipová karta ipová klíenka 2

3 Úvod Vážený zákazníku, gratulujeme Vám ke koupi výrobku ATEUS - APS mini Helios set. Naším páním je, abyste s ním byl zcela a dlouho spokojen. Protože se jedná o nový výrobek, který prbžn zdokonalujeme, uvítáme jakékoli Vaše pipomínky a návrhy na jeho zlepšení. Charakteristika modulu tecí modul ipových karet ATEUS - APS mini Helios set je uren pro jednoduché aplikace ízení pístupu a evidence docházky osob pomocí ipových karet. Je složen ze základní desky a tecí antény, která slouží k bezkontaktnímu tení kód ipových karet. Ta je urena pro namontování do mechaniky vrátníku ATEUS - Helios, a proto umožuje snadné rozšíení vrátníku o funkci teky ipových karet. Struný popis systému Systém APS mini je uren pro ízení pístup a evidenci docházky osob v objektech do 748 uživatel. Pro identifikaci osob využívá bezdotykové ipové karty a klíenky. Vyznauje se nízkou cenou, snadnou instalací, vysokou spolehlivostí a minimálními nároky na provoz a údržbu. Základní funkci systému, ízení pístupu a programování pístupových oprávnní, vykonávají tecí moduly autonomn bez nárok na jejich pipojení k PC. Po pipojení PC, díky online monitorování stav a archivaci událostí pipojených tecích modul, se možnosti systému odpovídajícím zpsobem rozšiují. Základním hardwarovým prvkem pístupového systému APS mini je tecí modul integrující veškeré obvody potebné pro jedno tecí místo a jedny dvee. Provozní režimy Autonomní pro programování databáze pístupových oprávnní se používají programovací karty ( vkládací a mazací ). Offline pro programování databáze pístupových oprávnní se používá PC, souasn je možné konfigurovat provozní parametry tecího modulu. Online PC trvale komunikuje se tecím modulem resp. sítí tecích modul (až 32 modul) a ukládá veškeré události v systému do archivu. tecí modul ATEUS - APS mini je uren pro všechny provozní režimy. Jeho standardním píslušenstvím jsou 2 programovací karty pro pidávání a odebírání uživatelských karet bez nutnosti propojení teky s PC (autonomní režim). Software pro obsluhu tecího modulu pomocí PC v offline a online režimu je voln ke stažení na stránkách výrobce Pro komunikaci se tecími moduly pomocí PC je nutno na komunikaní lince nainstalovat komunikaní pevodník RS485/PC (pevodník RS485/RS232, RS485/USB nebo RS485/Ethernet). 3

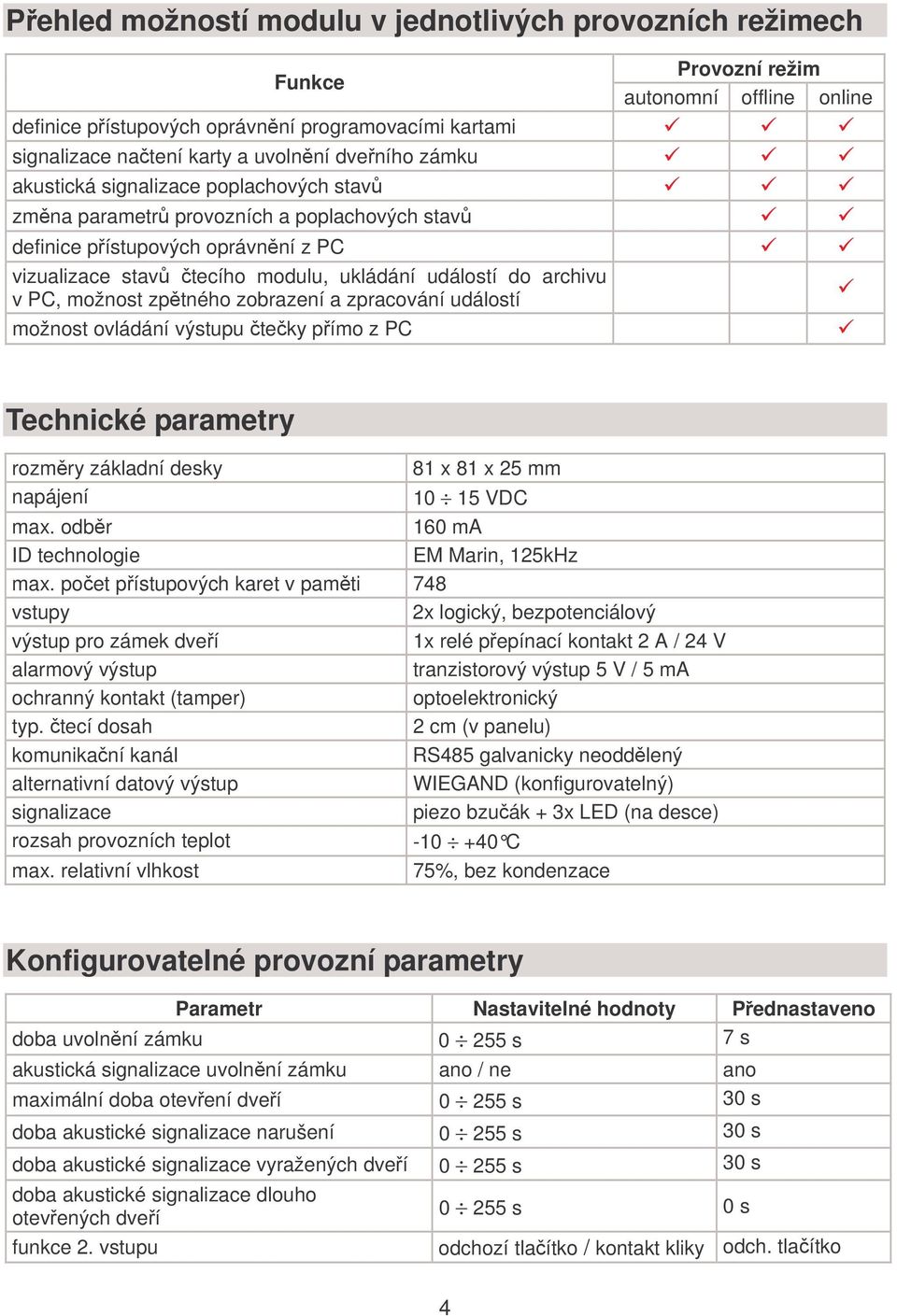

4 Pehled možností modulu v jednotlivých provozních režimech Funkce Provozní režim autonomní offline online definice pístupových oprávnní programovacími kartami signalizace natení karty a uvolnní dveního zámku akustická signalizace poplachových stav zmna parametr provozních a poplachových stav definice pístupových oprávnní z PC vizualizace stav tecího modulu, ukládání událostí do archivu v PC, možnost zptného zobrazení a zpracování událostí možnost ovládání výstupu teky pímo z PC Technické parametry rozmry základní desky napájení max. odbr ID technologie 81 x 81 x 25 mm VDC 160 ma EM Marin, 125kHz max. poet pístupových karet v pamti 748 vstupy 2x logický, bezpotenciálový výstup pro zámek dveí 1x relé pepínací kontakt 2 A / 24 V alarmový výstup tranzistorový výstup 5 V / 5 ma ochranný kontakt (tamper) optoelektronický typ. tecí dosah 2 cm (v panelu) komunikaní kanál RS485 galvanicky neoddlený alternativní datový výstup WIEGAND (konfigurovatelný) signalizace piezo bzuák + 3x LED (na desce) rozsah provozních teplot C max. relativní vlhkost 75%, bez kondenzace Konfigurovatelné provozní parametry Parametr Nastavitelné hodnoty Pednastaveno doba uvolnní zámku s 7 s akustická signalizace uvolnní zámku ano / ne ano maximální doba otevení dveí s 30 s doba akustické signalizace narušení s 30 s doba akustické signalizace vyražených dveí s 30 s doba akustické signalizace dlouho otevených dveí funkce 2. vstupu s 0 s odchozí tlaítko / kontakt kliky odch. tlaítko 4

5 Doporuení pro montáž tecí modul ATEUS - APS mini využívá pro svoji funkci pasivní RF/ID technologii, citlivou na vnjší RF rušení. Toto rušení mže picházet bu vyzaováním z okolního prostedí nebo po napájecích vodiích. Je tedy nutné vyvarovat se montáži modul v blízkosti možných zdroj elektromagnetického pole, kterými mohou být napíklad monitory poíta (vzdálenost min. 3m) nebo rzné domácí a prmyslové elektrické spotebie. Rovnž je vhodné používat doporuené napájecí zdroje (lineární) pro omezení rušení picházejícího po vodiích. Z tohoto pohledu není zanedbatelné ani rušení tecích modul navzájem pro správnou funkci je nutno dodržet vzdálenost minimáln 50 cm. Tuto vzdálenost mohou negativn ovlivovat i rzné metalické konstrukce (pi pochybnostech je ped konenou montáží vhodné provést praktickou zkoušku na míst). Na správnou funkci a tecí vzdálenost mohou mít vliv kovové plochy v blízkosti antény, které zpsobují absorpci elektromagnetického pole nebo rozladní antény modulu i v tomto pípad doporuujeme praktickou zkoušku. Základní desku teky ipových karet doporuujeme montovat na vnitní stranu zdi, na níž je umístn vrátník s anténou teky. Umístním do interiéru budovy bude deska teky chránna ped povtrnostními vlivy venkovního prostedí a ped útoky osob, pokoušejících se o neoprávnné vniknutí do budovy. Pokud totiž bude na venkovní stran budovy umístna pouze anténa teky, nebude možné neoprávnn sepnout dvení zámek zásahem do zapojení. Neoprávnného sepnutí zámku je možné dosáhnout pouze pi zásahu do základní desky teky. Pro montáž základní desky na ze slouží montážní krabika, dodávaná spolu s deskou. Instalace anténního modulu do vrátníku Správné umístní anténního modulu v mechanice vrátníku je patrné z fotografie vpravo. Modul pipevnte k plastové základn vrátníku pomocí piloženého šroubku, mikrofonní kablík pitom schovejte pod anténní modul. Po pipevnní modulu jej propojte se základní deskou teky pomocí piloženého kablíku. Kablík zapojte do konektoru X3 na základní desce. 5

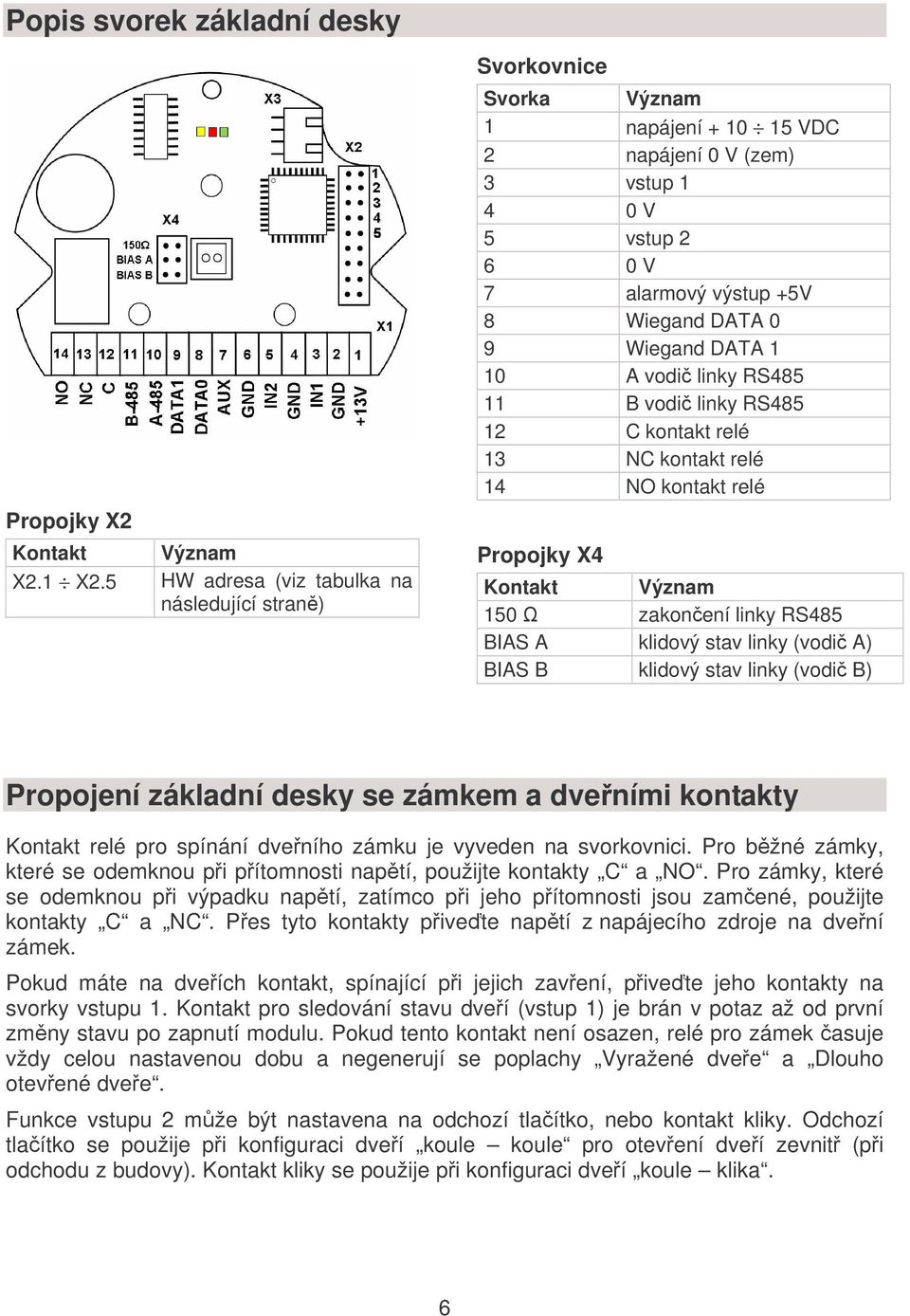

6 Popis svorek základní desky Propojky X2 Kontakt Význam X2.1 X2.5 HW adresa (viz tabulka na následující stran) Svorkovnice Svorka Význam 1 napájení VDC 2 napájení 0 V (zem) 3 vstup V 5 vstup V 7 alarmový výstup +5V 8 Wiegand DATA 0 9 Wiegand DATA 1 10 A vodi linky RS B vodi linky RS C kontakt relé 13 NC kontakt relé 14 NO kontakt relé Propojky X4 Kontakt Význam 150 zakonení linky RS485 BIAS A klidový stav linky (vodi A) BIAS B klidový stav linky (vodi B) Propojení základní desky se zámkem a dveními kontakty Kontakt relé pro spínání dveního zámku je vyveden na svorkovnici. Pro bžné zámky, které se odemknou pi pítomnosti naptí, použijte kontakty C a NO. Pro zámky, které se odemknou pi výpadku naptí, zatímco pi jeho pítomnosti jsou zamené, použijte kontakty C a NC. Pes tyto kontakty pivete naptí z napájecího zdroje na dvení zámek. Pokud máte na dveích kontakt, spínající pi jejich zavení, pivete jeho kontakty na svorky vstupu 1. Kontakt pro sledování stavu dveí (vstup 1) je brán v potaz až od první zmny stavu po zapnutí modulu. Pokud tento kontakt není osazen, relé pro zámek asuje vždy celou nastavenou dobu a negenerují se poplachy Vyražené dvee a Dlouho otevené dvee. Funkce vstupu 2 mže být nastavena na odchozí tlaítko, nebo kontakt kliky. Odchozí tlaítko se použije pi konfiguraci dveí koule koule pro otevení dveí zevnit (pi odchodu z budovy). Kontakt kliky se použije pi konfiguraci dveí koule klika. 6

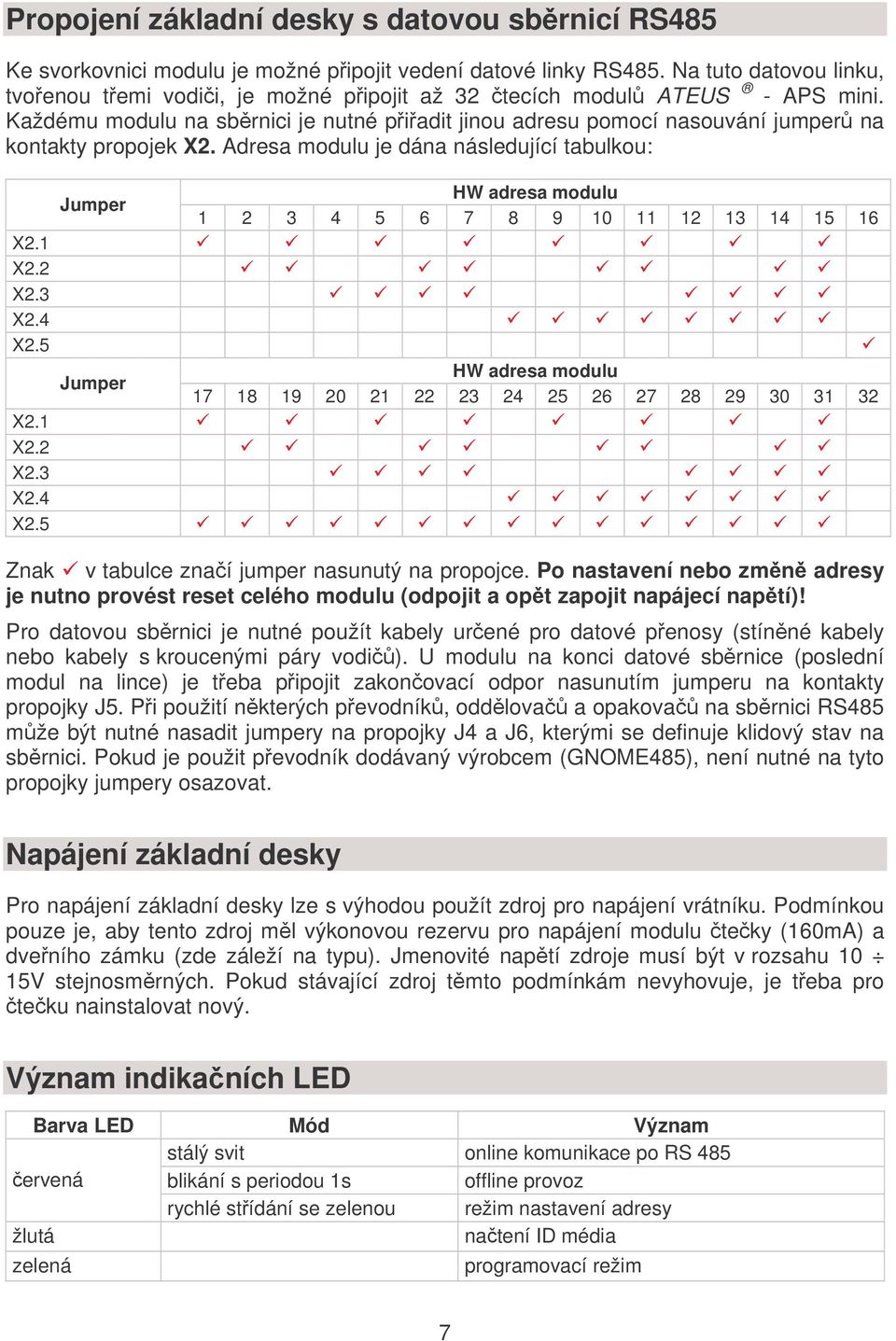

7 Propojení základní desky s datovou sbrnicí RS485 Ke svorkovnici modulu je možné pipojit vedení datové linky RS485. Na tuto datovou linku, tvoenou temi vodii, je možné pipojit až 32 tecích modul ATEUS - APS mini. Každému modulu na sbrnici je nutné piadit jinou adresu pomocí nasouvání jumper na kontakty propojek X2. Adresa modulu je dána následující tabulkou: Jumper HW adresa modulu X2.1 X2.2 X2.3 X2.4 X2.5 Jumper HW adresa modulu X2.1 X2.2 X2.3 X2.4 X2.5 Znak v tabulce znaí jumper nasunutý na propojce. Po nastavení nebo zmn adresy je nutno provést reset celého modulu (odpojit a opt zapojit napájecí naptí)! Pro datovou sbrnici je nutné použít kabely urené pro datové penosy (stínné kabely nebo kabely s kroucenými páry vodi). U modulu na konci datové sbrnice (poslední modul na lince) je teba pipojit zakonovací odpor nasunutím jumperu na kontakty propojky J5. Pi použití nkterých pevodník, oddlova a opakova na sbrnici RS485 mže být nutné nasadit jumpery na propojky J4 a J6, kterými se definuje klidový stav na sbrnici. Pokud je použit pevodník dodávaný výrobcem (GNOME485), není nutné na tyto propojky jumpery osazovat. Napájení základní desky Pro napájení základní desky lze s výhodou použít zdroj pro napájení vrátníku. Podmínkou pouze je, aby tento zdroj ml výkonovou rezervu pro napájení modulu teky (160mA) a dveního zámku (zde záleží na typu). Jmenovité naptí zdroje musí být v rozsahu 10 15V stejnosmrných. Pokud stávající zdroj tmto podmínkám nevyhovuje, je teba pro teku nainstalovat nový. Význam indikaních LED Barva LED Mód Význam stálý svit online komunikace po RS 485 ervená blikání s periodou 1s offline provoz rychlé stídání se zelenou režim nastavení adresy žlutá natení ID média zelená programovací režim 7

8 Nastavení parametr a pístupových práv pomocí PC vizualizace stav Nastavení HW adresy Nastavení obecných parametr Nastavovací program APS mini Reader je uren pro operaní systémy Windows 95, Windows NT 4.0 a vyšší, nevyžaduje instalaci. Je uren pro offline režim teek a umožuje programovat provozní parametry na jednotlivých modulech ATEUS - APS mini pipojených na datovou sbrnici RS485. Neumožuje programovat pístupová práva. Pro pipojení modul k PC je nutný bu komunikaní pevodník RS485/RS232 (pípadn RS485/USB) s automatickým otáením smru komunikace nebo pevodník RS485/Ethernet, kde se nastaví: 8 data bit, sudá (even) parita, bit za sekundu, 1 stop bit. Hlavní menu programu obsahuje následující píkazy: Program Nastavení zobrazí dialog pro nastavení komunikaního portu PC a kódu servisní karty, Start / Stop ízení komunikace s modulem, Zapsat zápis konfigurace obecných vlastností do tecího modulu, Program Konec ukonení programu. Pracovní plocha programu je rozdlena na 3 ásti: Oblast pro vizualizaci stav tecího modulu (slouží k ovení správnosti zapojení modulu). oblast pro nastavení HW adresy, oblast s ovládacími prvky pro nastavení obecných vlastností modulu. V jednotlivých ástech stavového ádku (zleva) jsou umístny indikátory: stavu komunikace s modulem (ervená barva indikuje chyby komunikace, bezchybná komunikace je indikována barvou zelenou), prbhu zápisu provozních parametr, slovní popis stavu komunikace. Vlastní nastavení provozních parametr zadaných v odpovídajících vstupních polích probhne pi navázané komunikaci po stisku tlaítka Zapsat. Nastavovací program komunikuje vždy s jedním modulem (modul s adresou zadanou v poli HW Adresa ). Prbh zápisu je zobrazen indikátorem prbhu ve druhé ásti stavového ádku. Pro použití modul ATEUS - APS mini v online režimu jsou ureny programy APS mini Administrator, APS mini Events a APS mini.ed. Ty umožují krom programování parametr modul také nastavovat pístupová práva a sledovat jednotlivé události (nap. píchody a odchody osob) a analyzovat je. Programy je možné voln stáhnout ze stránek výrobce 8

9 Nastavení pístupových práv pomocí programovacích karet Pístupová oprávnní tecích modul ATEUS - APS mini lze programovat také bez použití PC, a to díky dvma programovacím kartám, které jsou souástí dodávky modulu. Vkládání karet do pamti krok 1 krok 2 krok 3 Natte programovací kartu pro vkládání, teka pejde do programovacího režimu. Mazání karet z pamti Postupn naítejte karty, které mají mít v daném míst oprávnní ke vstupu. krok 1 krok 2 krok 3 Po uplynutí cca 15s po vložení poslední karty teka sama pejde do normálního provozního režimu. Natte programovací kartu pro mazání, teka pejde do programovacího režimu. Vymazání všech naprogramovaných karet Postupn naítejte karty, kterým má být oprávnní ke vstupu v daném míst odebráno. krok 1 krok 2 krok 3 Po uplynutí cca 15s po smazání poslední karty teka sama pejde do normálního provozního režimu. Natte programovací kartu pro mazání, teka pejde do programovacího režimu. 5x 5x za sebou natte programovací kartu pro mazání, teka smaže obsah pamti karet. teka sama pejde do normálního provozního režimu. 9
