"DLK 642-Lite Konfigurator" Programové vybavení pro ídicí jednotku DLK642-Lite Instalaní a programovací návod verze Aktualizace 3.11.

Transkript

1 "DLK 642-Lite Konfigurator" Programové vybavení pro ídicí jednotku DLK642-Lite Instalaní a programovací návod verze Aktualizace V souvislostí s neustálým rozvojem systém, hardwarového a programového zabezpeení, daný dokument vystaven periodickým zmnám. 1. Všeobecná informace 2. Vlastnosti programu 3. Systémové požadavky 4. Pipojení ídící jednotky 5. Zaátky práce s programem 6. Hlavní nabídky programu 7. Použití sériového port 8. Výbry ídící jednotky 9. Práce s ídící jednotkou - Hledání ídící jednotky - Vetvoení nových ídících jednotek - Kopírování nastavení ídících jednotek - Stahování nastavení ídících jednotek - Zmna nastavení ídicí jednotky. 10. Záložka < Kontrolér > - Nastavení dvee - Parametry smyek a výstup 11. Práce s kartou - Vytvoení karty - Odstranní karty 12. Uložení nastavení do ídící jednotky 13. Aktualizace hodin ídící jednotky 14. Hlášení (archiv událostí) 15. Záznam pracovní doby 16. Zachování a uložení konfigurace projektu do souboru - Otevení konfigurace projektu ze souboru 1.Všeobecná informace SW "DLK642-Lite Konfigurator" je souást integrovaného identifikaního systému kontroly vstupu, (tída identifikace 2, tída pístupu B,). Uren pro programováni ídicí jednotky DLK642-Lite (dále jen ídicí jednotka), - vytvoení projekt systému kontroly vstupu s 1 až 32 ídicí jednotky, pipojeních do sít, - zobrazeni a ukládaní archivu události, - evidence karet a kalkulace pracovní dobu. 2.Vlastnosti programu - stahování soubor aktuálního nastavení ídicí jednotky - zobrazení a úprava nastavení ídicí jednotky - kopírování nastavení jedné ídicí jednotky do dalších ídicích jednotek - ukládání do ídicí jednotky pedbžn vytvoeného projektu - ukládání/stahování konfigurace projektu do/z PC - stahování a zobrazení archivu události, ukládáni do PC - generování výkazu pracovní dobu dle archivu události, ukládáni do PC 3.Systémové požadavky - procesor PENTIUM-III-600MHZ - RAM 128MB - pevný disk 300MB - video zobrazeni 800x600 (64 barvy) - operaní systémy WINDOWS 98, NT 4.0, 2000, XP

2 Pipojeni ídicí jednotky. Pipojit ídicí jednotku DLK642-Lite do PC pomoci LNET CHO1A, LNET-Lite, NTC LNET (pevodník rozhraní RS 485/232 se vestavnou tekou). - Pipojit NTC LNET do sériového portu PC s nul-modemovým kabelem. RS Pipojit pevodník do ídicí jednotky pes sbrnice RS485 (A+, B-, +EB kontakty). - V NTC LNET a poslední ídicí jednotce, propojených do sít je nutno pipojit odpor. - Každé ídicí jednotce musí být pidlené jedinené íslo (ID) - ID je používáno pro autorizace ídicí jednotky bhem ukládání a stahování soubor nastavení. 5. Zaátek práce s programem Navrhnout heslo pro oprávnné užívaný programu. To je nutné po použití pvodního programovaní: první stahování /ukládání nastavení ídicí jednotky. Heslo je uloženo do projektu po prvním uložení do PC. Neoprávnný uživatel nemže upravit nastavení ídicí jednotky bez hesla. Všichni projekty jsou chránné heslem. Hlavní nabídka se oteve po spuštní programu. Programy hlavní nabídky: - Hlavní menu < Projekt >< Nápovda> < Projekt > - < Otevít > - < Uložit > - Výbr sériového portu - < Stáhnout nastaveni > - < Uložit nastavení > - < Hledat > - Výbr ídicí jednotky - < Pidat > - < Vymazat? > - Nastavení ídicí jednotky a hlášení - < Kopírovat > - < Nastavit as > 6.Hlavní nabídka

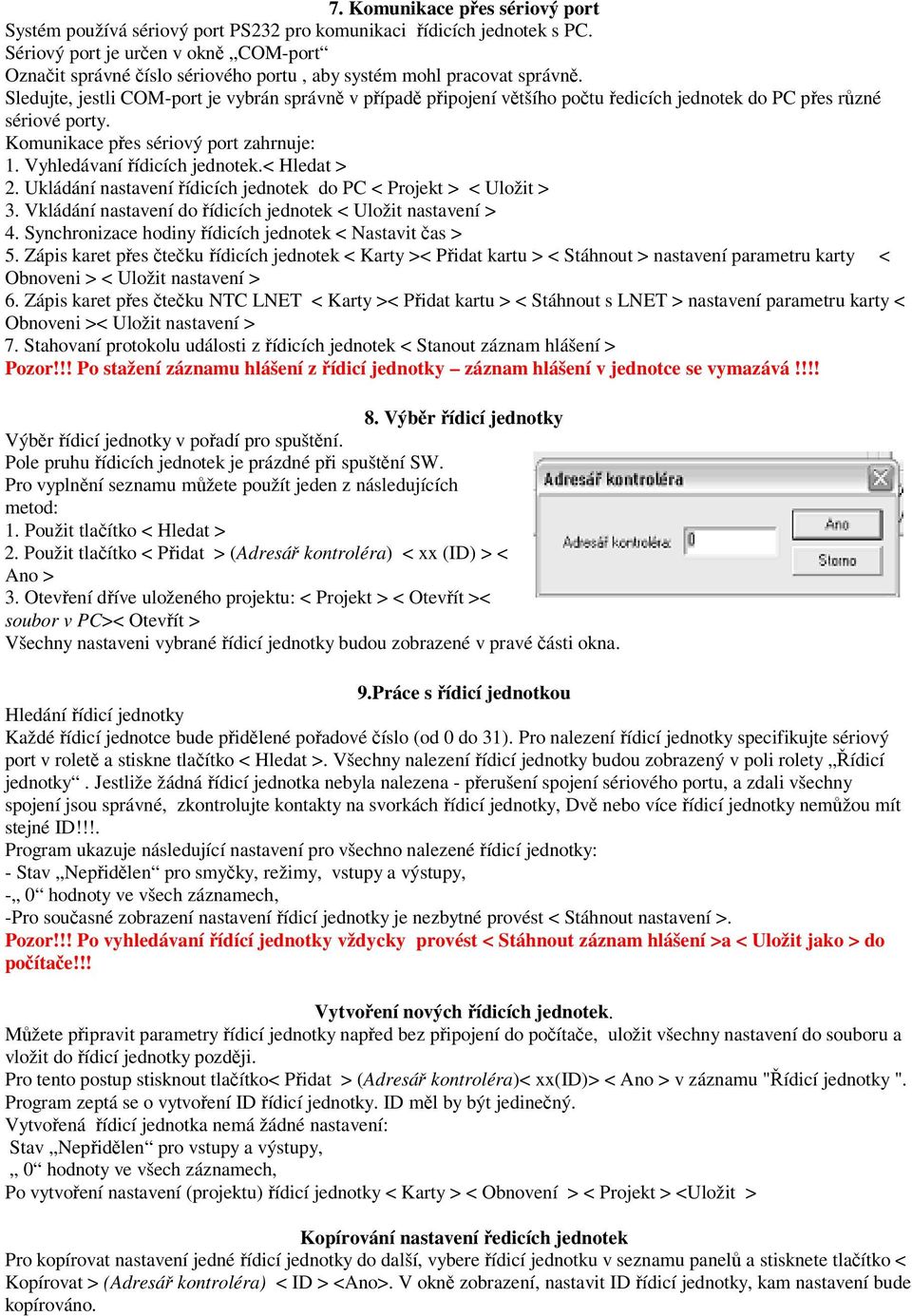

3 7. Komunikace pes sériový port Systém používá sériový port PS232 pro komunikaci ídicích jednotek s PC. Sériový port je uren v okn COM-port Oznait správné íslo sériového portu, aby systém mohl pracovat správn. Sledujte, jestli COM-port je vybrán správn v pípad pipojení vtšího potu edicích jednotek do PC pes rzné sériové porty. Komunikace pes sériový port zahrnuje: 1. Vyhledávaní ídicích jednotek.< Hledat > 2. Ukládání nastavení ídicích jednotek do PC < Projekt > < Uložit > 3. Vkládání nastavení do ídicích jednotek < Uložit nastavení > 4. Synchronizace hodiny ídicích jednotek < Nastavit as > 5. Zápis karet pes teku ídicích jednotek < Karty >< Pidat kartu > < Stáhnout > nastavení parametru karty < Obnoveni > < Uložit nastavení > 6. Zápis karet pes teku NTC LNET < Karty >< Pidat kartu > < Stáhnout s LNET > nastavení parametru karty < Obnoveni >< Uložit nastavení > 7. Stahovaní protokolu události z ídicích jednotek < Stanout záznam hlášení > Pozor!!! Po stažení záznamu hlášení z ídicí jednotky záznam hlášení v jednotce se vymazává!!!! 8. Výbr ídicí jednotky Výbr ídicí jednotky v poadí pro spuštní. Pole pruhu ídicích jednotek je prázdné pi spuštní SW. Pro vyplnní seznamu mžete použít jeden z následujících metod: 1. Použit tlaítko < Hledat > 2. Použit tlaítko < Pidat > (Adresá kontroléra) < xx (ID) > < Ano > 3. Otevení díve uloženého projektu: < Projekt > < Otevít >< soubor v PC>< Otevít > Všechny nastaveni vybrané ídicí jednotky budou zobrazené v pravé ásti okna. 9.Práce s ídicí jednotkou Hledání ídicí jednotky Každé ídicí jednotce bude pidlené poadové íslo (od 0 do 31). Pro nalezení ídicí jednotky specifikujte sériový port v rolet a stiskne tlaítko < Hledat >. Všechny nalezení ídicí jednotky budou zobrazený v poli rolety ídicí jednotky. Jestliže žádná ídicí jednotka nebyla nalezena - perušení spojení sériového portu, a zdali všechny spojení jsou správné, zkontrolujte kontakty na svorkách ídicí jednotky, Dv nebo více ídicí jednotky nemžou mít stejné ID!!!. Program ukazuje následující nastavení pro všechno nalezené ídicí jednotky: - Stav Nepidlen pro smyky, režimy, vstupy a výstupy, - 0 hodnoty ve všech záznamech, -Pro souasné zobrazení nastavení ídicí jednotky je nezbytné provést < Stáhnout nastavení >. Pozor!!! Po vyhledávaní ídící jednotky vždycky provést < Stáhnout záznam hlášení >a < Uložit jako > do poítae!!! Vytvoení nových ídicích jednotek. Mžete pipravit parametry ídicí jednotky naped bez pipojení do poítae, uložit všechny nastavení do souboru a vložit do ídicí jednotky pozdji. Pro tento postup stisknout tlaítko< Pidat > (Adresá kontroléra)< xx(id)> < Ano > v záznamu "ídicí jednotky ". Program zeptá se o vytvoení ID ídicí jednotky. ID ml by být jedinený. Vytvoená ídicí jednotka nemá žádné nastavení: Stav Nepidlen pro vstupy a výstupy, 0 hodnoty ve všech záznamech, Po vytvoení nastavení (projektu) ídicí jednotky < Karty > < Obnovení > < Projekt > <Uložit > Kopírování nastavení edicích jednotek Pro kopírovat nastavení jedné ídicí jednotky do další, vybere ídicí jednotku v seznamu panel a stisknete tlaítko < Kopírovat > (Adresá kontroléra) < ID > <Ano>. V okn zobrazení, nastavit ID ídicí jednotky, kam nastavení bude kopírováno.

4 Stahování nastavení ídicí jednotky. Pro opravu nastavení ídicí jednotky, vyberte potebné ID jednotky, v seznamu a stisknout tlaítko < Stáhnout nastavení >. Všechny stažené nastavení jsou zobrazené v okn programu. POZOR!!! Po stahování nastavení ídicí jednotky archiv události je smazán!!!! Zmna nastavení ídicí jednotky. Mžete zmnit nastavení ídicí jednotky v záznamu "ídicí jednotka". Hlavní parametry Hlavní parametry ídicí jednotky zahrnují: - < Jméno > - < Poet pokusu zadaní PIN kód > - < as blokování PIN klávesnice >, sec Pipomínka: rozsah íslových hodnot od 0 do Záložka < Kontrolér > Nastavení dveí Program dovoluje nastavit parametry pro jedné oboustranné dvee nebo pro dvoje jednostranných dvee. Parametry: < Denní > < Celodobovo> < as otevení dveí > < Uložit nastavení > ídicí jednotka mže kontrolovat jedné oboustranné dvee nebo dvoje jednostranné dvee. Oznaení Oboustranné dvee v ovládacím okn - kontroluje oboustranné dvee Po zrušení oznaen platí pro dv jednostranné dvee. Pro každé dvee je možné zadávat as kontroly otevení dveí (hodnota od < 0> do < 255> vte., význam 255 nekontroluje). Parametry smyek a výstup Pro nastavení parametru smyky nebo výstupu, je nezbytn vybrat íslo smyky/výstupu v seznamu, ale pak pidlit nutný parametr v poli < Použití >. Pi tom pro každou smyku nebo výstup seznam parametr bude mnit se v závislosti od ostatního nastavení rovnž i vlastnosti parametru. Napíklad, jestli jedena ze smyek urena jako < Senzor dvee A >, to v seznamu pro druhou smyku parametr tohoto druhu zobrazen nebude. Každé smyce pidlen druh jej využití: < Nepidlen > < Senzor dvee A > < Senzor dvee B > < Senzor dvee A ab > < Tlaítko povolení výstupu, dvee A > < Tlaítko povolení výstupu, dvee B > < Volný prchod, dvee A > < Volný prchod, dvee B > < Volný prchod, dvee A a B >

5 < Blokování dveí A > < Blokování dveí B> < Blokování dvee A a B > < Baterka > < Napájení, 220V > < Senzor a tlaítko povolení výstupu, dvee A > < Senzor a tlaítko povolení výstupu, dvee B > Každý výstup muže mít jedno z následujícího druhu využití: < Nepidlen > < Zámek dvee A > < Zámek dvee B > < Zámek dvee A a B > < Zvonek > < Poplach > Každý druh využití výstupu má jeden z režimu innost: < Nepidlen > < Zamknout/odemknout > < Pulzní > < Spouštcí obvod > (trigger) < Nepetržitý > Pro výstup pracující v pulzním režimu nastavuje se as práce ve vteinách. Pro každý režim je možné zadávat as. Záložka <Karty >. 11. Práce s kartou Chcete li zmnit parametry karty, je teba jí vybrat ze seznamu karet. Pi tom, se zvolená karta zobrazí v píslušném políku na obrazovce. Uživatel mže mnit parametry karty, parametry budou automaticky obnoveny. POZOR: Kód karty automaticky se ne ukládá. Pro uložení je teba stisknout tlaítko OBNOVIT". Existuje možnost automaticky íst kód karty z vestavné teky ídící jednotky, eventuáln ze teky pevodníku NTC LNET".. Pro tení kódu kartiky z teky ídící jednotky, je teba stisknout tlaítko < Stáhnout >. Pro snímání ísla kartiky se teky pevodníku NTC LNET, je teba stisknout tlaítko < Stáhnout s LNET >. POZOR: Nezapomete ukázat COM-port ke kterému je pipojená ídící jednotka. Bezprostedn po piblíženi karty nebo zavedení kódu, toto dialogové okno zmizí, a íslo se automaticky objeví v poli <Kód karty>, zstane jenom stisknout tlaítko <Obnoveni >. Pro kary existuje možnost uvést kód v dekadickém tvaru - uvedená délka kódu výrobce. Pro klávesnicový kód tato možnost neexistuje. tato možnost neexistuje. Vytvoení karty Pro vytvoeni nové karty, stisknout tlaítko<pidat kartu >. Objeví se nová karta s íslem 0 (parametr po promlení), ili všechny parametry jsou v nezvoleným stavu,

6 režim pístupu nastaven na denní" a zvolené hodnot <Karta >, ale ne klávesnicový kód Odstranní karty Pro odstranní kary, je teba vybrat ze seznamu karet a stisknout tlaítko <Odstranit kartu >. POZOR: první a rovnž druhou kartu v seznamu odstranit nelze!!! První karta karta inženýru. Druhá karta karta správce. Programování karty v režimu DEN - NOC Bhem programování vybraných karet, z oprávnním zmny režimu DEN-NOC je nutno pidlit povolení (zaškrtnout políko) v záložce < Údaje karty > okénko < Zmna stavu >.Pro pevod ídicí jednotky z DNE na NOC, je nutné stisknout na klávesnice ídicí jednotky (1) (#) a piblížit kartu, která oprávnna mnit režim DEN-NOC. Pevod NOC.-DEN probíhá stejným postupem -stisknout (1) (#) a piblížit kartu, která oprávnná mnit ežím DEN-NOC. 12. Uložení nastavení do ídící jednotky Pipravené nastavení je platné, jen po vložení do ídící jednotky. V seznamu nutno vybrat požadovanou ídící jednotku, stisknout tlaítko <Uložit nastavení >. 13. Aktualizace hodin ídící jednotky Pro aktualizaci datumu a asu ve zvolené ídící jednotce, stisknout tlaítko <Nastavit as >. hodiny ídící jednotky budou synchronizovaný s bžným asem poítae. 14. Hlášení (archiv událostí). Záložka < Hlášení >. Pozor!!! Po vyhledávaní ídící jednotky vždy < Stáhnout záznam hlášení >a < Uložit jako > do poítae!!! Program dovoluje stáhnout a zobrazit záznam událostí, který jsou v zvolené ídící jednotce. Pro tohoto nutn stisknout tlaítko < Stáhnout záznam hlášení >. Pro uložení do PC < Uložit jako >. Hlášení bude zachované ve formátu CSV". Pro vymazaní záznamu událostí < Smazat vše >. Pozdji se toto hlášení dá otevít rovnž ve MICROSOFT EXCEL, nebo vytisknout na tiskárn.

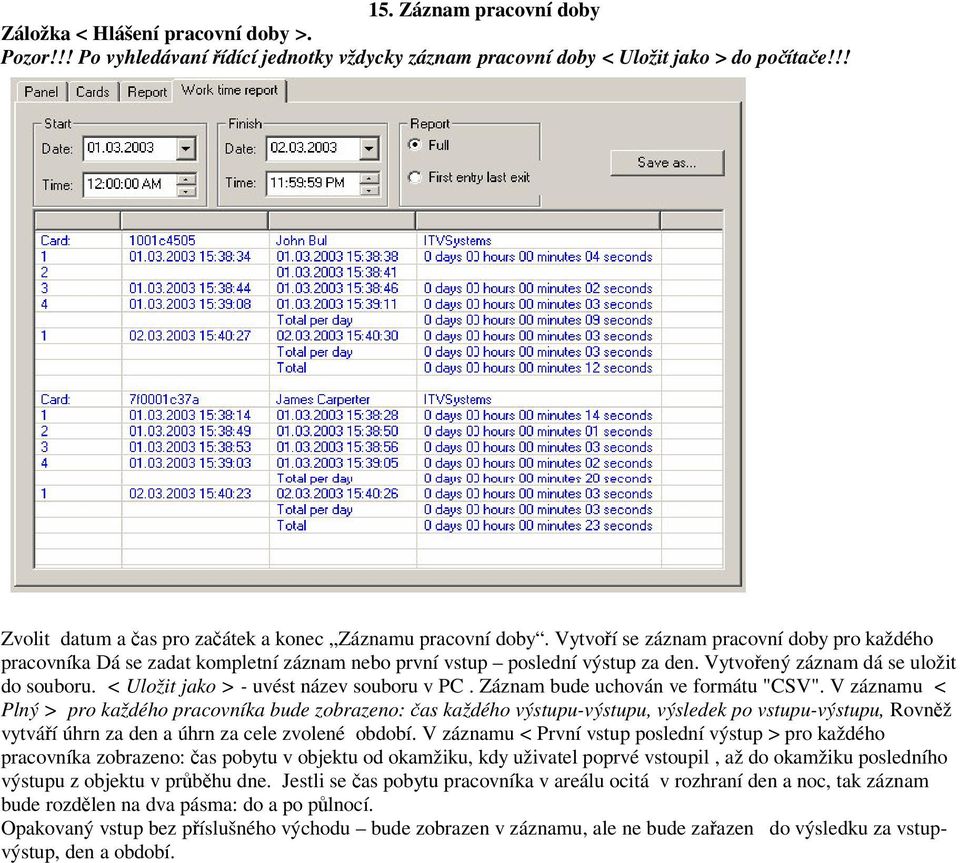

7 15. Záznam pracovní doby Záložka < Hlášení pracovní doby >. Pozor!!! Po vyhledávaní ídící jednotky vždycky záznam pracovní doby < Uložit jako > do poítae!!! Zvolit datum a as pro zaátek a konec Záznamu pracovní doby. Vytvoí se záznam pracovní doby pro každého pracovníka Dá se zadat kompletní záznam nebo první vstup poslední výstup za den. Vytvoený záznam dá se uložit do souboru. < Uložit jako > - uvést název souboru v PC. Záznam bude uchován ve formátu "CSV". V záznamu < Plný > pro každého pracovníka bude zobrazeno: as každého výstupu-výstupu, výsledek po vstupu-výstupu, Rovnž vytváí úhrn za den a úhrn za cele zvolené období. V záznamu < První vstup poslední výstup > pro každého pracovníka zobrazeno: as pobytu v objektu od okamžiku, kdy uživatel poprvé vstoupil, až do okamžiku posledního výstupu z objektu v prbhu dne. Jestli se as pobytu pracovníka v areálu ocitá v rozhraní den a noc, tak záznam bude rozdlen na dva pásma: do a po plnocí. Opakovaný vstup bez píslušného východu bude zobrazen v záznamu, ale ne bude zaazen do výsledku za vstupvýstup, den a období.

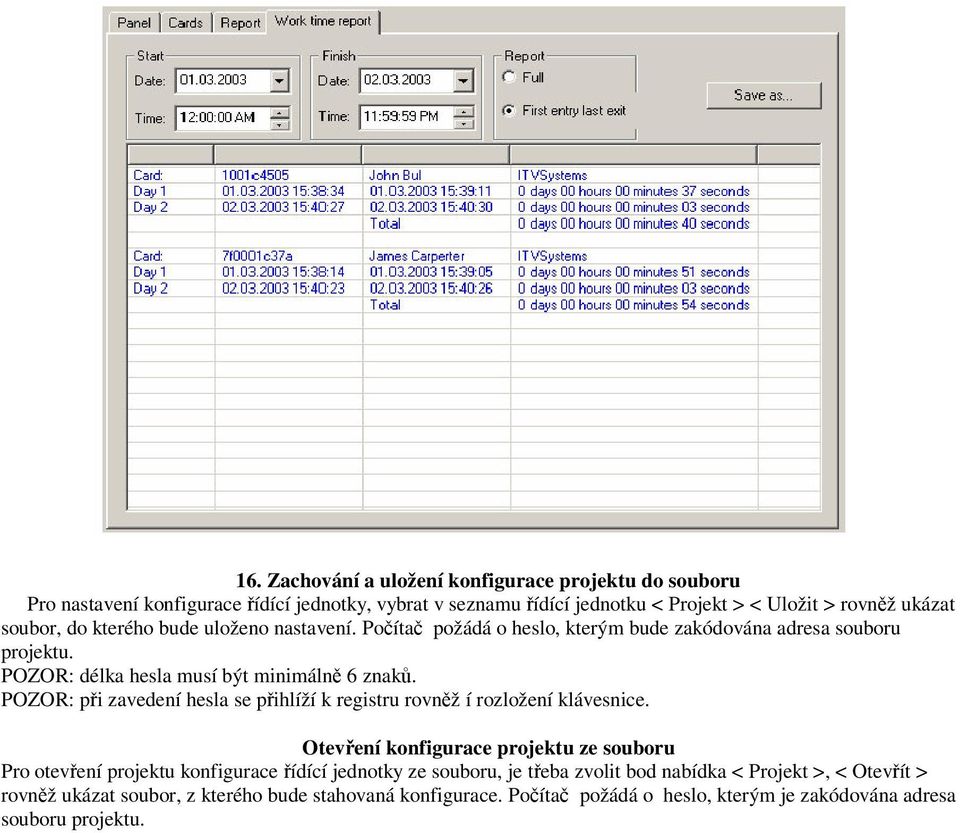

8 16. Zachování a uložení konfigurace projektu do souboru Pro nastavení konfigurace ídící jednotky, vybrat v seznamu ídící jednotku < Projekt > < Uložit > rovnž ukázat soubor, do kterého bude uloženo nastavení. Poíta požádá o heslo, kterým bude zakódována adresa souboru projektu. POZOR: délka hesla musí být minimáln 6 znak. POZOR: pi zavedení hesla se pihlíží k registru rovnž í rozložení klávesnice. Otevení konfigurace projektu ze souboru Pro otevení projektu konfigurace ídící jednotky ze souboru, je teba zvolit bod nabídka < Projekt >, < Otevít > rovnž ukázat soubor, z kterého bude stahovaná konfigurace. Poíta požádá o heslo, kterým je zakódována adresa souboru projektu.
