SIMOCODE pro. SIRIUS řízení motoru

Rozměr: px
Začít zobrazení ze stránky:

Download "SIMOCODE pro. SIRIUS řízení motoru"

Transkript

1 SIMOCODE pro SIRIUS řízení motoru

2 Popis SIMOCODE pro (SIRIUS Motor Management and Control Devices) je flexibilní a modulární systém řízení nn. motorů s konstantními otáčkami. SIMOCODE pro integruje do jednoho systému:! multifunkční, elektronickou, kompletní ochranu motoru! flexibilní software pro ovládání motoru! detailní provozní, servisní a diagnostické údaje! komunikace po PROFIBUS DP Inteligentní propojení mezi motorovým vývodem a automatizačním-/ procesním systémem

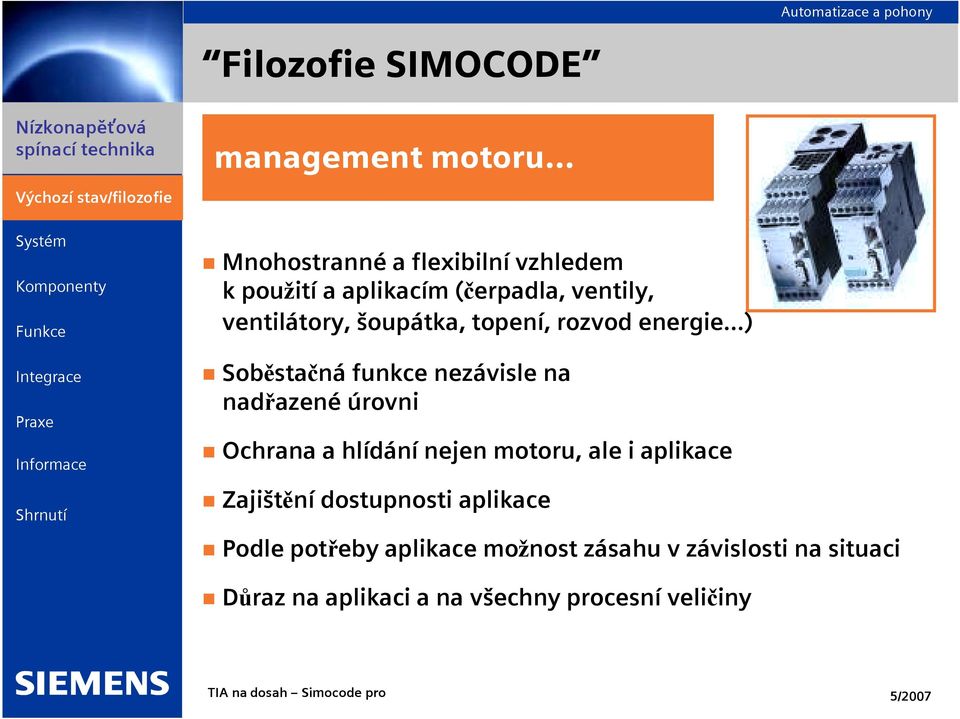

3 Filozofie SIMOCODE management motoru! Mnohostranné a flexibilní vzhledem k použití a aplikacím (čerpadla, ventily, ventilátory, šoupátka, topení, rozvod energie...)! Soběstačná funkce nezávisle na nadřazené úrovni! Ochrana a hlídání nejen motoru, ale i aplikace! Zajištění dostupnosti aplikace! Podle potřeby aplikace možnost zásahu v závislosti na situaci! Důraz na aplikaci a na všechny procesní veličiny

4 Branže/aplikace Ocelářský průmysl Papírenský prům./ celulózky Farmaceutický průmysl Vodní hospodářství Chemický průmysl (+ ropa/plyn) Cementárny Sklářský průmysl

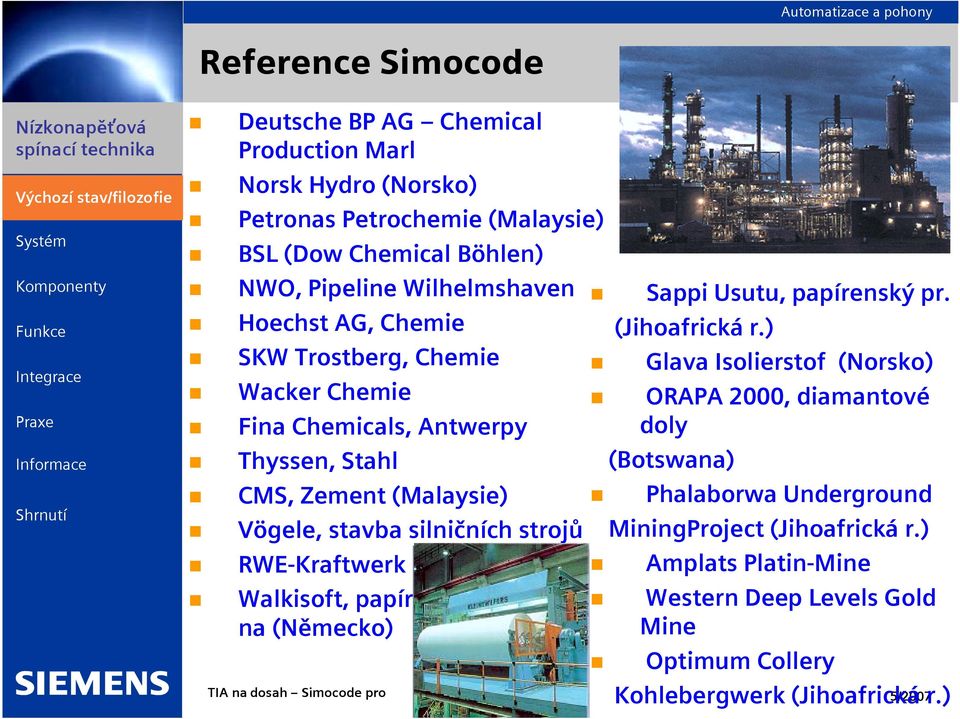

5 Reference Simocode! Deutsche BP AG Chemical Production Marl! Norsk Hydro (Norsko)! Petronas Petrochemie (Malaysie)! BSL (Dow Chemical Böhlen)! NWO, Pipeline Wilhelmshaven! Sappi Usutu, papírenský pr.! Hoechst AG, Chemie (Jihoafrická r.)! SKW Trostberg, Chemie! Glava Isolierstof (Norsko)! Wacker Chemie! ORAPA 2000, diamantové! Fina Chemicals, Antwerpy doly! Thyssen, Stahl (Botswana)! CMS, Zement (Malaysie)! Phalaborwa Underground! Vögele, stavba silničních strojů MiningProject (Jihoafrická r.)! RWE-Kraftwerk Niederaußen! Amplats Platin-Mine! Walkisoft, papírna (Německo)! Western Deep Levels Gold Mine! Optimum Collery Kohlebergwerk (Jihoafrická r.)

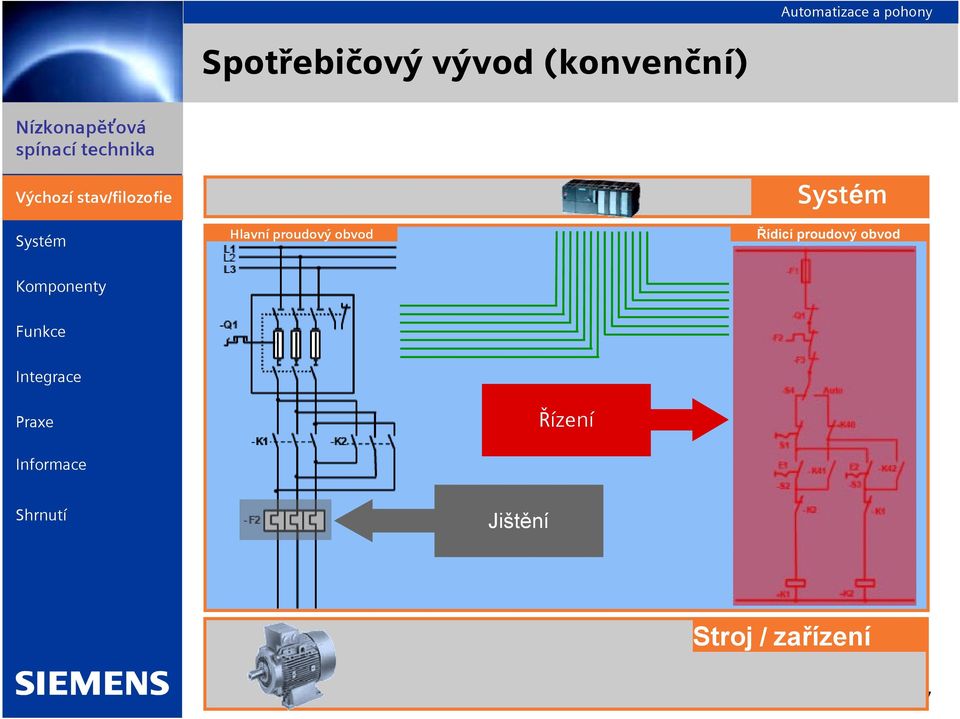

6 Spotřebičový vývod (konvenční) Hlavní proudový obvod Řídicí proudový obvod Řízení Jištění Stroj / zařízení

7 Spotřebičový vývod (konvenční) Hlavní proudový obvod Málo dat (informací)! Řídicí proudový obvod Pouze omezená ochrana! Potřeba hodně místa + zapojení kabeláže! Motor/ aplikace

8 Spotřebičový vývod se SIMOCODE Hlavní proudový obvod Řidicí proudový obvod Jištění + monitorování Komunikace SIMOCODE Řízení PROFIBUS-DP Přednosti! Úspora místa" malé rozměry + modulární montáž! Více ochranných a monitorovacích funkcí " velký rozsah funkcí! Méně zapojování " software místo řídicího obvodu! 10x více údajů/ informací o vývodu " Profibus DP Stroj / zařízení

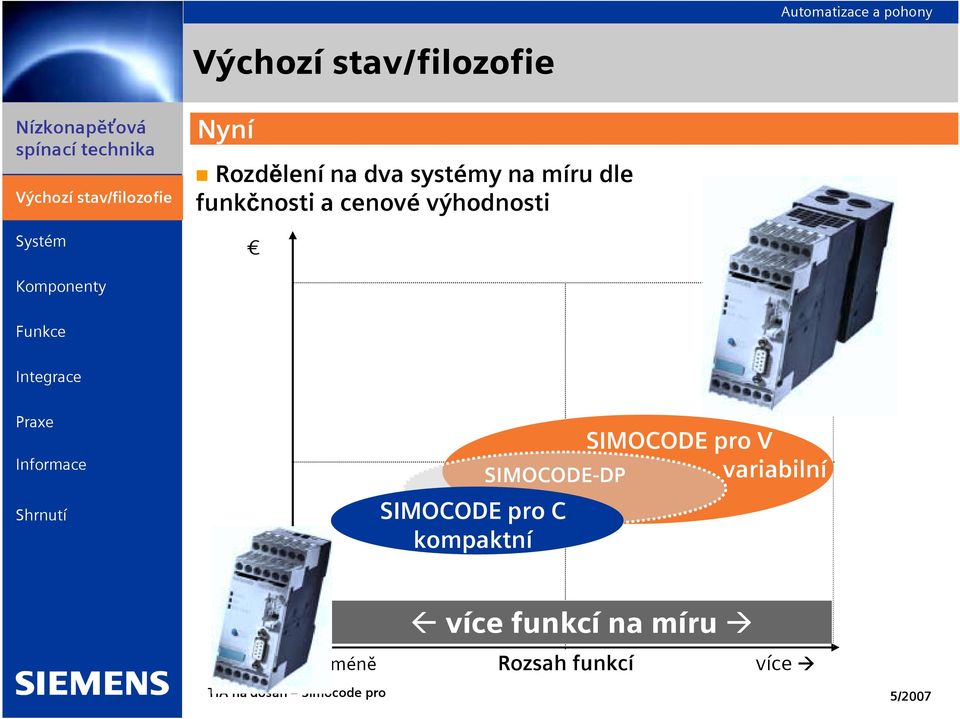

9 Nyní! Rozdělení na dva systémy na míru dle funkčnosti a cenové výhodnosti SIMOCODE pro C kompaktní SIMOCODE pro V variabilní SIMOCODE-DP více funkcí na míru " méně Rozsah funkcí více "

10 SIMOCODE pro

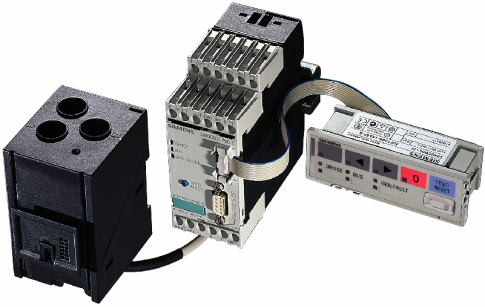

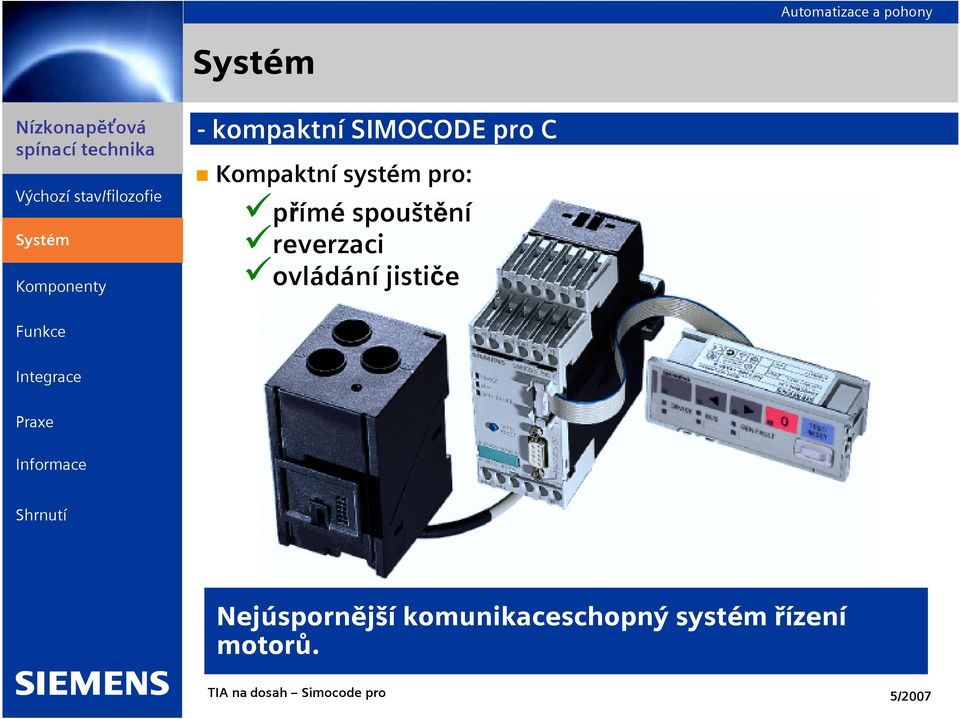

11 - kompaktní SIMOCODE pro C! Kompaktní systém pro: $přímé spouštění $reverzaci $ovládání jističe Nejúspornější komunikaceschopný systém řízení motorů.

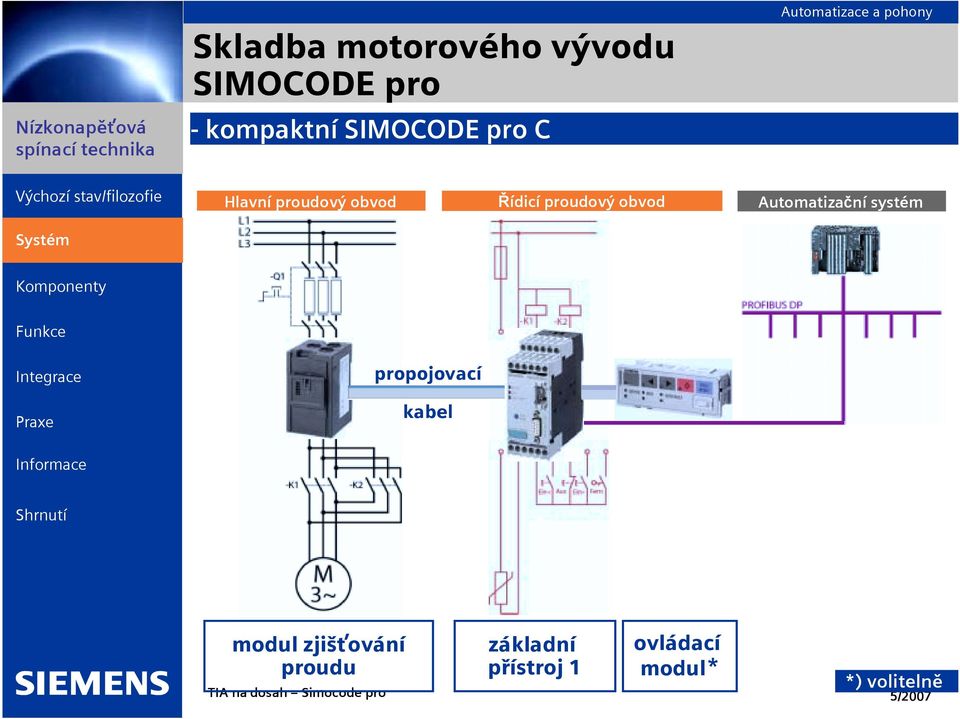

12 Skladba motorového vývodu SIMOCODE pro - kompaktní SIMOCODE pro C Automatizace a pohony Hlavní proudový obvod Řídicí proudový obvod Automatizační systém propojovací kabel modul zjišťování proudu základní přístroj 1 ovládací modul* *) volitelně

13 - variabilní SIMOCODE pro V! Variabilní systém s $všechny řídicí funkce a $variabilně rozšířitelné přídavné funkce Všechny funkce jsou individuálně přizpůsobitelné dle dle požadavků každého motorového vývodu.

14 Skladba motorového vývodu SIMOCODE pro - variabilní SIMOCODE pro V Automatizace a pohony Hlavní proudový obvod Řídicí proudový obvod Automatizační systém propojovací kabel modul zjišťování proudu/napětí * základní přístroj 2 +přídavné moduly * Ovládací modul* *) volitelně

15 - založeno na smíšeném provozu! cílená kombinace SIMOCODE pro C a SIMOCODE pro V ve stejném rozváděči, podle funkčních potřeb! SIMOCODE pro C je plně kompatibilní směrem nahoru ksimocode pro V tj. při změně na SIMOCODE pro V $ není nutné nové propojení vodiči(odnímatelnésvorky) $ modul zjišťování proudu lze ponechat v hlavním proudovém obvodu $ žádný engineering navíc (stejné svorky) $ parametrizaci pro C lze převzít 1:1 $ pro V využívá stejné komponenty jako pro C (sklad) Smíšené použití ve ve stejném rozváděči nestojí žádné peníze šetříto peníze!

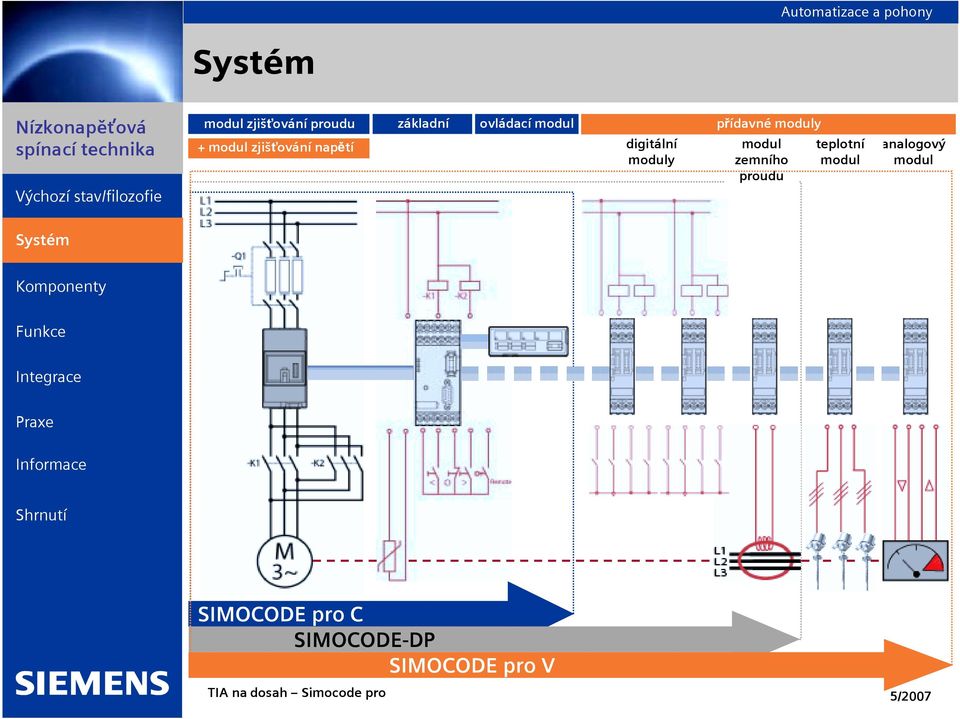

16 modul zjišťování proudu základní ovládací modul přístroj + modul zjišťování napětí digitální moduly přídavné moduly modul zemního proudu teplotní modul analogový modul SIMOCODE pro C SIMOCODE-DP SIMOCODE pro V

17 SIMOCODE pro

18 - kompaktní SIMOCODE pro C modul zjišťování proudu 0,3A-630A průvlečné MTP/ připojení na sběrnice Základní přístroj 1 4xI/ 3xO binární, termistor, PROFIBUS-DP DC 24V / UC V Propojovací kabel v různých délkách (až 2,5 m) Ovládací modul 5 tlačítek/ 10 LED

19 - variabilní SIMOCODE pro V modul zjišťování proudu Základní přístroj 2 0,3A-630A průvlečné MTP/ připojení na sběrnice 4xI / 3xO binární, termistor, PROFIBUS-DP DC 24V/ UC V modul zjišťování proudu/napětí Propojovací kabel v různých délkách (až 2,5m) 0,3A-630A/ 690V průvlečné MTP/ připojení na sběrnice Ovládací modul 5 tlačítek/ 10 LED Oddělovací modul % při měření napětí v neuzemněných sítích % aplikace v sítích s měřením izolace Přídavné moduly! přídavné binární I/O! 1x 0/4-20mA I/O! 3 x snímač Pt100/ Pt1000! externí zemní spojení přes součtový proudový transformátor

20 & projektování Malá pomůcka, která uspoříhodněčasu. Adresovací konektor k zadání adresy PROFIBUS bez PC/ PG Zadání PROFIBUS adresy do do jednoho nebo nebo více více základních přístrojů během několika sekund. Paměťový modul k parametrizaci bez PC/ PG Uvedení motorového vývodu do do provozu během několika sekund.

21 Proudové rozsahy moduly zjišťování proudu pro všechny proudy motoru šířka: 45 mm 55 mm 120 mm 145 mm 0,3 3A 2,4 25A od 0,3A A A A *) průvlečné MTP připojení na sběrnice *) s mezipřevodníkem 3UF18 až 820A

22 Rozsah napětí moduly zjišťování proudu/napětí šířka: 45 mm 55 mm 120 mm 145 mm 0,3 3A 2,4 25A / 690V A / 690V A / 690V A*) / 690V do 690V průvlečné MTP připojení na sběrnice *) s mezipřevodníkem 3UF18 až 820A

23 Variabilně rozšířitelné přídavné funkce Automatizace a pohony Přídavné moduly k SIMOCODE pro V! K základnímu přístroji 2 lze připojit až 5 přídavných modulů: Baubreiten: $Digitální moduly pro: % další binární I/O % bistabilní reléové výstupy % externě napájené vstupy (24V DC nebo V AC/DC) max.2 $modul zemního spojení pro: % rozšíření interního hlídání zemního spojení o externí hlídání pomocí součtového proudového transformátoru max.1

24 Variabilně rozšířitelné přídavné funkce Automatizace a pohony Přídavné moduly pro SIMOCODE pro V! Na základní přístroj 2 lze připojit až 5 přídavných modulů: Baubreiten: $Teplotní modul pro: % hlídání teploty až 3 analogových teplotních senzorů (např.: Pt100/ Pt1000) max.1 $Analogový modul pro: % vstup/ výstup a hlídání analogových signálů (0/4-20mA) pro např. hladinu náplně/ hlídání průtoku nebo k aktivaci zobrazovacího přístroje max.1

25 SIMOCODE pro

26 SIMOCODE pro je flexibilní a modulární systém řízení motorů pro motory nízkého napětí. SIMOCODE pro integruje pouze do jednoho systému všechny potřebné funkce:! multifunkční, elektronickou úplnou ochranu motoru! flexibilní software pro řízení motoru! detailní údaje o provozu, servisu a diagnostice! komunikace přes PROFIBUS-DP Rozsáhlejší ochrana motorového vývodu + flexibilní řízení!

27 Ochranné funkce Velký rozsah funkcí zvyšuje dostupnost zařízení! Ochrana proti přetížení (Class 5-40)! Termistorová ochrana! Hlídání výpadku fáze! Ochrana proti asymetrii! Ochrana proti zablokování rotoru! Hlídání zemního zkratu! Hlídání mezních hodnot proudu! Hlídání počtu provozních hodin! Hlídání doby prostoje! Hlídání počtu startů! atd. Rozšířené hlídací funkce:! Hlídání teploty Pt100/ Pt1000! Hlídání napětí! Hlídání výkonu! Hlídání cos fi! Rozeznání sledu fází! Vstup, výstup a hlídání signálu 0/4-20 ma Záznam měřených křivek Integrováno více než 10 hlídacích relé.

28 Řídicí funkce Všechny řídicí funkce jsou pevně předdefinovány a připraveny k použití.! Přímé spouštění motoru.! Reverzační spouštění motoru.! Spouštění motoru přepínáním Y/D.! Spouštění motoru přepínáním Y/D s reverzací.! Dvouotáčkové motory s odděleným vynutím (pólový přepínač), také s reverzací.! Dvouotáčkové motory, Dahlanderovo zapojení, také s reverzací.! Šoupátkový ventil.! Řízení ventilu.! Ovládání jističe.! Ovládání softstartéru.! Ovládání softstartéru se změnou směru otáčení. Individuální přizpůsobení funkce použitím Nahrazuje rozsáhlé zapojování!! Logické moduly např. pravdivostní tabulky, čítače, časovače, vyhodnocení doběhu, signalizace mezních hodnot...! Standardní funkce hlídání výpadku fáze, nouzový start, externí porucha... Nejsou zapotřebí další relé

29 Data / informace Nyní vidíte ještě hlouběji do Vašeho motorového vývodu Provozní údaje Servisní údaje Profibus nahrazuje! Stav sepnutí motoru (zap, vyp, vlevo, vpravo, pomalu, rychle)! proud ve fázích L1, L2, L3 a maximální proud! napětí ve fázích 1, 2, 3! činný výkon! zdánlivý výkon! účiník! fázová asymetrie! sled fází! čas do vypnutí! oteplení modelu motoru! zbývající doba chlazení motoru! teplota (např. teplota motoru)! aktuální hodnota analogového signálu! atd. Komunikace! 12 Mbps, automatické rozpoznání přenos. rychlosti! synchronizace hodin! cyklické a acyklické služby! provozní hodiny motoru! doby klidu motoru! počet startů motoru! počet vypnutí přetížením! uložení interních komentářů do přístroje! provozní hodiny přístroje! atd. Diagnostika rozsáhlou kabeláž k PLC!! četná detailní včasná varování a poruchová signalizace, také pro další zpracování v přístroji nebo v nadřazeném systému! interní protokolování chyb s časovým razítkem!označení časovým razítkem libovolně zvolených hlášení o stavu, varování nebo poruchách! hodnota posledního vypínacího proudu! chyba zpětného hlášení (např. neprotéká proud v hlav. proudovém obvodu po řídicím povelu ZAP)! atd.

30 SIMOCODE pro & projektování

31 & projektování Software pro parametrizaci a konfigurování - SIMOCODE ES SIMOCODE ES je standardní parametrizační software SIMOCODE pro. SIMOCODE ES Smart (parametrizace přes systémové rozhraní na přístroji) SIMOCODE ES Professional (parametrizace přes PROFIBUS DPV1 nebo systémové rozhraní na přístroji) - SIMOCODE ES Graphic SIMOCODE ES Graphic volitelný doplněk k SIMOCODE ES, SIMOCODE ES Graphic je grafický editor, který umožňuje parametrizaci pomocí Drag&Drop ( táhni a pusť ).

32 & projektování Software pro parametrizaci a konfigurování - Objektmanager OM SIMOCODE pro OM SIMOCODE pro je součástí SIMOCODE ES Professional a umožňuje napojení SIMOCODE ES do STEP 7. - PCS7-knihovna SIMOCODE pro s knihovnou PCS 7 pro SIMOCODE lze SIMOCODE pro snadno a komfortně napojit do procesního systému SIMATIC PCS 7. - Win-SIMOCODE-DP Converter k převodu starých parametrizačních dat Win-SIMOCODE-DP do parametrů SIMOCODE ES.

33 / konfigurace S7-Routing se SIMOCODE ES. Ethernet SIMOCODE ES Professional s objektmanagerem Inženýrská stanice SIMATIC S7-300 se SIMOCODE pro jako S7- Slave PROFIBUS DP SIMOCODE pro

34 & projektování Se SIMOCODE ES jednoduše a rychle. Rozváděč SIMOCODE pro PROFIBUS-DP grafická parametrizace vyhodnocení měřených křivek provozní a diagnostická data Stroj / zařízení

35 & projektování se SIMOCODE ES Graphic ještě přehlednější. K projektovaným funkcím lze pro bližší popis vložit komentáře.

36 & projektování Do každé systémové konfigurace, snadno a rychle. Operátorská stanice Inženýrská stanice Stanice údržby Power Management PROFIBUS-DP $SIMOCODE ES $SIMATIC PCS 7 Rozváděč Stroj / zařízení

37 & projektování Do každé systémové konfigurace. Operátorská stanice Inženýrská stanice Stanice údržby Power Management PROFIBUS-DP $SIMOCODE ES Graphic $SIMATIC PDM Rozváděč Stroj / zařízení

38 & projektování Do každé systémové konfigurace. Operátorská stanice Inženýrská stanice Údržba / Power Management PROFIBUS-DP $SIMATIC Powercontrol $SIMOCODE ES Rozváděč Stroj / zařízení

39 SIMOCODE pro

40 NN spínací zařízení se SIMOCODE pro Požadavky:! úspora místa! flexibilita! spolehlivost! schopnost komunikace 35 x spotřebičový vývod do 25A

41 SIMOCODE pro inteligentní spojení mezi motorem a řídicí úrovní. Aplikace: čerpadlo (do 550 kw) + Spannungserfassung Operátorská stanice $Projektování aplikace v SIMOCODE pro $Aplikace je i při výpadku komunikace nebo automatizačního systému plně funkční Automatizace a pohony Inženýrská stanice Stanice údržby Power Management $Standardní rozhraní Profibus mezi aplikací a automatizačním systémem SIMOCODE pro základní přístroj -jištění - řízení -blokování - hlídání -komunikace Ochrana proti přetížení, zablokování, výpadku fáze, hlídání výkonu, cos-fi, chodu naprázdno, změně směru otáčení Hlídání teploty např. ložisek, vinutí, media, chladícího prostředku Teplotní modul Hlídání např. výšky hladiny, chodu nasucho, znečištění filtru, průtoku, tlaku chladiva, tlaku oleje Analogový modul Digitální moduly Hlídání/stav např. přeplnění, chodu nasucho, zpětná hlášení otevřeno/zavřeno, vyp/zap TIA na dosah Simocode čerpadlo pro průtok filtr

42 SIMOCODE pro inteligentní spojení mezi motorem a řídicí úrovní. Aplikace: Ventilátor (do 550 kw) + Spannungserfassung Automatizace a pohony Operátorská stanice Inženýrská stanice Stanice údržby Power Management SIMOCODE pro základní přístroj -jištění - řízení -blokování - hlídání -komunikace Ochrana proti přetížení, zablokování, výpadku fáze, hlídání výkonu, přetržení klínového řemenu, směru otáčení Teplotní modul Hlídání teploty např. ložisek, vinutí, přívod/odvod vzduchu Hlídání např. tlaku, znečištění filtru, průtoku Analogový modul Digitální modul Hlídání/stav Napojení topení např.. zpětná hlášení na otevřeno/zavřeno, vyp/zap Profibus přes SIMOCODE, jištění, spínání, hlídání kompletně v SIMOCODE TIA na dosah Simocode ventilátor pro průtok filtr klapka topení

43 SIMOCODE pro inteligentní spojení mezi motorem a řídicí úrovní. Aplikace: Míchadlo (do 550 kw) / servopohon (šoupátko) + Spannungserfassung Automatizace a pohony Operátorská stanice Inženýrská stanice Stanice údržby Power Management SIMOCODE pro základní přístroj -jištění - řízení -blokování - hlídání -komunikace Ochrana proti přetížení, blokování, výpadku fáze, hlídání výkonu, chodu naprázdno viskozity, směru otáčení Teplotní modul Hlídání teploty např. ložisek, vinutí, media SIMOCODE pro základní přístroj -jištění - řízení -blokování - hlídání -komunikace Napojení šoupátka přes Profibus pomocí SIMOCODE, blokování, ochrana proti zablokování stejně jako hlídání koncových a momentových spínačů kompletně v SIMOCODE Analogový modul Zjišťování např. aktuální pozice šoupátka analogovým snímačem TIA na dosah Simocode Rührer pro šoupátko

44 SIMOCODE pro inteligentní spojení mezi motorem a řídicí úrovní. Aplikace: ovládání softstartéru / výkonového jističe + Spannungserfassung Automatizace a pohony Operátorská stanice Inženýrská stanice Stanice údržby Power Management SIMOCODE pro základní přístroj - řízení -blokování - hlídání -komunikace Teplotní modul SIMOCODE pro základní přístroj - řízení -blokování - hlídání -komunikace Napojení softstartéru na Profibus DP přes SIMOCODE: řízení přes Profibus, zjišťování poruch, stavů, měření proudů, napětí, výkonu. Hlídání teploty např. ložisek, vinutí softstartér 3RW40 Napojení výkonových jističů na Profibus DP přes SIMOCODE: spínání přes Profibus, zjišťování poruch, stavů, měření proudů, napětí, výkonu. jistič 3VL

45 SIMOCODE pro inteligentní spojení mezi motorem a řídicí úrovní. Standardizovaná a průchozí integrace do automatizačního systému nezávisle na aplikaci. + Spannungserfassung Automatizace a pohony Operátorská stanice Inženýrská stanice Stanice údržby Power Management SIMOCODE pro vytváří standardní rozhraní mezi aplikací a SPS. Ovládací povely, stavy, měření, diagnostika, statistika Ovládací povely, stavy, měření, diagnostika, statistika Ovládací povely, stavy, měření, diagnostika, statistika Ovládací povely, stavy, měření, diagnostika, statistika Ovládací povely, stavy, měření, diagnostika, statistika SIMOCODE pro je flexibilně použitelný vzhledem k aplikaci. Všechny v SIMOCODE projektované funkce jsou dostupné i při výpadku komunikace nebo PLC. TIA na dosah Simocode čerpadlo pro ventilátor/ větrák míchadlo šoupátko softstartér výkonový jistič

46

47 Zásuvná jednotka se SIMOCODE pro Zásuvná jednotka s A, A, zástavná výška 50mm. (modul (modul zjišťování zjišťováníproudu za za základním přístrojem)

48 Zásuvný modul se SIMOCODE pro Montáž modulu zjišťování proudu vedle základního přístroje.

49 SIMOCODE pro

50 ! Katalog LV ! Katalog LV 1 T 2007! Katalog LV 1 News 2006 PDF! Příručka SIMOCODE pro

51 Rozváděč! Údržba: poruchy lze snadno poznat a zabránit jim SIMOCODE pro PROFIBUS-DP! Úspora místa: Ochrana a hlídání v kompaktních rozměrech! Komunikace: optimální napojení Stroj / zařízení! Aplikace: vysoká dostupnost

52 Soutěžní otázka / SIMOCODE pro Napište alespoň 3 řídicí funkce Simocode pro 1. Přímé spouštění motoru. 2. Reverzační spouštění motoru. 3. Spouštění motoru přepínáním Y/D. 4. Spouštění motoru přepínáním Y/D s reverzací. 5. Dvouotáčkové motory s odděleným vynutím (pólový přepínač), také s reverzací. 6. Dvouotáčkové motory, Dahlanderovo zapojení, také s reverzací. 7. Šoupátkový ventil. 8. Řízení ventilu. 9. Ovládání jističe. 10. Ovládání softstartéru. 11. Ovládání softstartéru se změnou směru otáčení.
