Play Bezdrátový adaptér USB

Transkript

1 Play Bezdrátový adaptér USB Polski ČeSky Magyar Slovensky Limba Română български Slovenski Uživatelská příručka Hrvatski 8820aa00386_F7D4101_v1

2 obsah Úvod... 1 Výhody domácí sítě... 1 Výhody bezdrátové sítě... 2 Umístění bezdrátového síťového hardwaru pro dosažení optimálního výkonu... 3 Přehled Vlastnosti produktu... 7 Použití a výhody... 8 Technické údaje výrobku... 9 Požadavky na systém Obsah balení Instalace a nastavení adaptéru A. Instalace v systému Windows Vista a B. Instalace v systému Windows XP...20 Připojení k zabezpečené síti Wi-Fi Troubleshooting Information Prohlášení FCC...35 Dvouletá omezená záruka na výrobek společnosti Belkin International, Inc....38

3 Úvod Děkujeme vám za nákup bezdrátového adaptéru Belkin Play s rozhraním USB. Nyní můžete začít využívat výhod nové špičkové technologie a bezdrátového síťového připojení počítačů doma a v kanceláři. Adaptér umožňuje připojit notebook nebo stolní počítač k síti. Tuto uživatelskou příručku si důkladně přečtěte a věnujte zvýšenou pozornost části Umístění bezdrátového síťového hardwaru pro dosažení optimálního výkonu. Výhody domácí sítě Domácí síť Belkin umožňuje: Všechny počítače v domácnosti mohou sdílet vysokorychlostní připojení k internetu. Všechny počítače připojené v domácnosti mohou sdílet stejné zdroje, např. soubory a pevné disky. Celá rodina může sdílet jednu tiskárnu. Lze sdílet dokumenty, hudbu, video a digitální snímky. Počítače si mohou vzájemně ukládat, načítat a kopírovat soubory. Můžete současně hrát hry online, používat internetovou elektronickou poštu a textovou konverzaci (chat). 1

4 úvod Výhody bezdrátové sítě Mobilita nemusíte mít jednoúčelovou počítačovou místnost s přenosným nebo stolním počítačem můžete pracovat kdekoli v dosahu bezdrátové sítě. Snadná instalace průvodci snadnou instalací Belkin zjednodušují instalaci. Snadné rozšíření široká nabídka síťových výrobků společnosti Belkin umožňuje rozšířit síť o zařízení, jako jsou tiskárny a herní konzole. Žádné kabely ušetříte a vyhnete se problémům s další instalací ethernetových kabelů pro domácí nebo kancelářskou síť. Rozsáhlá kompatibilita výběr ze široké nabídky kompatibilních síťových produktů. Flexibilita k tiskárnám, počítačům a dalším síťovým zařízením můžete přistupovat z libovolného místa v domácnosti. 2

5 úvod Umístění bezdrátového síťového hardwaru pro dosažení optimálního výkonu Čím se počítač nachází blíže ke směrovači nebo přístupovému bodu, tím je bezdrátové spojení silnější. Bezdrátová zařízení ve vnitřním prostředí obvykle pracují v dosahu od 30 do 60 metrů. S rostoucí vzdáleností zařízení od bezdrátového směrovače (nebo přístupového bodu) se kvalita a rychlost bezdrátového spojení zhoršuje. To můžete nebo nemusíte zaznamenat. S větší vzdáleností od směrovače nebo přístupového bodu se může snížit rychlost připojení. Mezi faktory, které mohou pro signál sítě představovat překážku, patří kovové spotřebiče nebo objekty a zdi. Pokud máte dojem, že je výkon sítě oslaben vlivem vzdálenosti nebo překážek, zkuste počítač umístit 1,5 až 3 metry od směrovače, abyste zjistili, zda výkon sítě ovlivňuje vzdálenost. Pokud problémy přetrvávají i při malé vzdálenosti, obraťte se na odbornou pomoc společnosti Belkin. Poznámka: Ačkoli některé z uvedených položek mohou snižovat výkon bezdrátové sítě, nemohou způsobit její úplný výpadek. Pokud máte dojem, že výkon sítě není maximální, použijte následující kontrolní seznam. 3

6 úvod 1. Umístění bezdrátového směrovače (nebo přístupového bodu) Umístěte bezdrátový směrovač (nebo přístupový bod), který představuje hlavní připojovací bod sítě, co nejblíže středu bezdrátových síťových zařízení. Chcete-li bezdrátovou sítí co nejlépe pokrýt bezdrátové klienty (tj. počítače vybavené adaptéry nebo kartami Belkin): Síťové antény bezdrátového směrovače (nebo přístupového bodu) musí být navzájem rovnoběžné a musí směřovat kolmo ke stropu. Pokud je bezdrátový směrovač (nebo přístupový bod) umístěn ve svislé poloze, nastavte antény maximálně kolmo ke stropu. Ve vícepodlažních budovách umístěte bezdrátový směrovač (nebo přístupový bod) na podlaží, které se nachází co nejblíže středu budovy. Pravděpodobně bude vhodné umístit bezdrátový směrovač (nebo přístupový bod) do některého z horních pater. Neumísťujte bezdrátový směrovač nebo přístupový bod do blízkosti bezdrátového telefonu 2,4 GHz. 2. Vyhýbejte se překážkám a zdrojům rušení Neumísťujte bezdrátový směrovač (ani přístupový bod) do blízkosti zařízení, která jsou zdrojem vysokofrekvenčního rušení, jako jsou například mikrovlnné trouby. Mezi objekty, které brání bezdrátové komunikaci, patří: Ledničky Pračky a/nebo sušičky Kovové skříně Velká akvária Okna s kovovým tónováním proti záření UV Mikrovlnné trouby Pokud je signál bezdrátové sítě na některých místech slabý, zkontrolujte, zda uvedené objekty nestíní dráhu signálu mezi počítači a bezdrátovým směrovačem (nebo přístupovým bodem). 4

7 úvod 3. Umístění bezdrátových telefonů Pokud je výkon bezdrátové sítě po provedení výše uvedených pokynů stále slabý a jste-li vybaveni bezdrátovým telefonem, postupujte následovně: Pokuste se umístit bezdrátový telefon co nejdále od bezdrátového směrovače (nebo přístupového bodu) a bezdrátově připojených počítačů. Odpojte všechny bezdrátové telefony, které pracují v pásmu 2,4 GHz, a vyjměte z nich baterie (postupujte podle pokynů výrobce). Pokud je problém odstraněn, rušení způsobuje telefon. Pokud telefon podporuje volbu kanálů, vyberte v telefonu kanál, jehož frekvence je co nejdále od frekvence bezdrátové sítě. Nastavte telefon například na kanál 1 a bezdrátový směrovač (či přístupový bod) na kanál 11. (Volba kanálů závisí na regionu, ve kterém se nacházíte.) Další informace najdete v uživatelské příručce k bezdrátovému telefonu. 4. Pro bezdrátovou síť zvolte nejtišší kanál. V místech, kde jsou domácnosti nebo kanceláře v těsné blízkosti, mohou vaši síť rušit jiné blízké sítě. Použijte možnosti průzkumu sítě nástroje Belkin Wireless Networking Utility a vyhledejte další dostupné bezdrátové sítě. Pokuste se umístit bezdrátový směrovač (nebo přístupový bod) a počítače co nejdále od ostatních bezdrátových síti. Pokud chcete najít nejlepší spojení a vyvarovat se rušení, které mohou způsobovat sousedící bezdrátové telefony nebo jiná bezdrátová zařízení, vyzkoušejte více volných kanálů. V případě bezdrátových síťových produktů společnosti Belkin použijte informace o podrobném průzkumu sítě včetně informací o kanálech uvedených v uživatelské příručce. V případě nutnosti zvažte použití bezdrátového telefonu, který pracuje v pásmu 900 MHz nebo 5 GHz. 5

8 úvod 5. Zabezpečená připojení, VPN nebo AOL Zabezpečená připojení obvykle požadují uživatelské jméno a heslo a používají se tam, kde je kladen důraz na bezpečnost. Mezi zabezpečená připojení patří: připojení k virtuální privátní síti (VNP), která se často používají k dálkovému připojování ke kancelářské síti, program Bring Your Own Access společnosti America Online (AOL), který umožňuje využívat služby AOL prostřednictvím širokopásmového připojení jiného poskytovatele kabelového připojení nebo připojení DSL, V případě dalších potíží se zabezpečeným připojením VPN a AOL projděte znovu kroky 1 4 na předchozí stránce, abyste problém vyřešili. Podle pokynů v této příručce lze bezdrátovým směrovačem pokrýt maximální plochu. Pokud potřebujete pokrýt větší plochu, doporučujeme použít prodlužovač dosahu bezdrátové sítě/přístupový bod Belkin. Další informace o síťových produktech společnosti Belkin získáte na webových stránkách nebo telefonicky prostřednictvím odborné pomoci společnosti Belkin. webové stránky většiny bank, řada komerčních serverů, které požadují uživatelské jméno a heslo pro přístup k účtu. Zabezpečená připojení mohou být přerušena nastavením řízení spotřeby počítače, při kterých počítač přejde do režimu spánku. Nejsnáze tomu lze zabránit tak, že se znovu přihlásíte k zabezpečenému serveru nebo znovu spustíte software VPN nebo AOL a připojíte se ještě jednou. Další možností je změnit nastavení řízení spotřeby počítače tak, aby počítač nepřecházel do režimu spánku. Tato možnost ovšem není vhodná pro přenosné počítače. Chcete-li změnit nastavení řízení spotřeby v operačním systému Windows, podívejte se do možností napájení v ovládacích panelech. 6

9 Přehled Vlastnosti produktu Adaptér vyhovuje specifikacím IEEE n pro komunikaci s dalšími zařízeními standardu n rychlostí až 300 Mb/s*. Adaptér je rovněž kompatibilní se zařízeními standardu a/g pro komunikaci rychlostí 54 Mb/s i se zařízeními standardu b pro rychlost 11 Mb/s. Adaptér lze provozovat ve stejném frekvenčním pásmu 2,4 GHz jako výrobky Wi-Fi standardu b/g nebo ve frekvenčním pásmu 5 GHz jako výrobky Wi-Fi standardu a. Provoz v pásmu 2,4 GHz nebo 5 GHz Rozhraní USB 2.0 pro provoz v prakticky libovolném počítači s portem napájeným sběrnicí USB 2.0 Zabezpečení WPA, WPA2, 64bit. WEP (Wired Equivalent Privacy) nebo 128bit. WEP Bezdrátový přístup k síťovým prostředkům Rychlost přenosu dat až 300 Mb/s* (802.11n), 54 Mb/s (802.11a/g) nebo 11 Mb/s (802.11b) Snadná instalace a použití Indikátor pro napájení a síťovou linku/aktivitu 7

10 Přehled Použití a výhody Možnost bezdrátové mobility přenosného počítače pro domácnosti nebo kanceláře nabízí volnost práce v síti bez kabelů. Rychlost přenosu dat až 300 Mb/s* poskytuje okamžité vysokorychlostní připojení doma, v práci a na místech s přístupovými body, aniž by bylo omezeno použití stávajících výrobků b/g. Prostředí s omezenými možnostmi kabelové instalace umožňuje provozovat sítě v budovách se silnými nebo obloženými zdmi nebo v otevřených prostorách s náročnou instalací kabeláže. Prostředí s častými změnami snadné přizpůsobení pro kanceláře nebo prostory, ve kterých se často přestavuje nebo stěhuje. Kompatibilita se sítěmi SOHO (malé nebo domácí kanceláře) snadná a rychlá instalace malé sítě pro potřeby malých nebo domácích kanceláří. Kompatibilita s výrobky b/g Adaptér je zpětně kompatibilní se stávajícími výrobky Wi-Fi (IEEE b/g). 8

11 Přehled Technické údaje výrobku Hostitelské rozhraní: USB 2.0 Provozní teplota: 0 až 55 stupňů Celsia Skladovací teplota: -20 až 65 stupňů Celsia Vlhkost vzduchu: Max. 90 % (bez kondenzace) Maximální provozní rozsah: Až 365 metrů** *POZNÁMKA: Standardní rychlost přenosu dat 300 Mb/s představuje fyzickou rychlost přenosu dat. Skutečná propustnost dat může být nižší. **Skutečný výkon bezdrátového přenosu se může lišit v závislosti na konkrétních podmínkách síťového prostředí. 9

12 Přehled (a) (d) (a) Indikátor napájení/aktivity Svítí, když je adaptér napájený, a bliká, když je aktivní. (b) Indikátor WPS/zabezpečení Označuje stav zabezpečení a poskytuje zpětnou vazbu při navazování spojení (handshaking) Wi-Fi Protected Setup. (c) (b) (c) Tlačítko WPS Používá se pro navázání spojení Wi-Fi Protected Setup se směrovači. Tlačítko je funkční pouze tehdy, když je nainstalována příslušná softwarová aplikace. (d) Konektor USB Součást adaptéru, která se připojuje do portu USB počítače. 10

13 Přehled Požadavky na systém Obsah balení Notebook standardu PC s jedním portem USB 2.0 napájeným sběrnicí USB Windows XP SP2 nebo novější, Windows Vista nebo Windows 7 Bezdrátový adaptér Play pro rozhraní USB Stručný průvodce instalací Disk CD s instalačním softwarem a uživatelskou příručkou 11

14 Instalace a nastavení adaptéru A. Instalace v systému Windows Vista a 7 POZNÁMKA: Informace o aktualizovaných ovladačích najdete na webové stránce společnosti Belkin na adrese DŮLEŽITÉ: PŘED VLOŽENÍM ADAPTÉRU NAINSTALUJTE SOFTWARE. A.1 Vložte disk CD s instalačním programem do jednotky CD-ROM. A.2 Klepnutím na tlačítko Další spusťte instalaci. Poznámka: Pokud se do 20 sekund nezobrazí instalační program bezdrátové karty Belkin, poklepejte na ikonu Počítač a poté poklepejte na jednotku CD-ROM, ve které se nachází instalační disk CD. Pokud se instalační program nespustí automaticky, poklepejte na ikonu s názvem Installer.exe. 12

15 Instalace a nastavení adaptéru A.3 Průvodce instalací (InstallShield Wizard) zahájí instalaci. A.4 Může se zobrazit okno se zprávou Systém Windows nemůže ověřit vydavatele tohoto softwarového ovladače. NEZNAMENÁ to žádný problém. Náš software byl plně testován a je s tímto operačním systémem kompatibilní. Klepněte na Přesto nainstalovat tento software ovladače. 13

16 Instalace a nastavení adaptéru A.5 Na výzvu připojte adaptér. A.6 Až se instalace dokončí, na hlavním panelu Windows se zobrazí následující vyskakovací zpráva. 14

17 Instalace a nastavení adaptéru A.7 Klepnutím na tlačítko Dokončit restartujte počítač. A.8 Pokud se chcete připojit k internetu, otevřete centrum síťových připojení a sdílení (centrum sítí a sdílení), které najdete po otevření ovládacích panelů z nabídky Start. 15

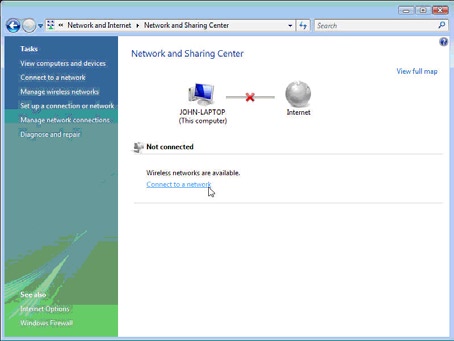

18 Instalace a nastavení adaptéru A.9 V ovládacích panelech klepněte na Zobrazit úlohy a stav sítě. A.10 V centru síťových připojení a sdílení (v centru sítí a sdílení) klepněte na Připojit k síti. 16

19 Instalace a nastavení adaptéru A.11 Na další obrazovce vyberte dostupnou bezdrátovou síť a klepněte na Připojit. A.12 Váš adaptér se pokusí připojit k vybrané síti. 17

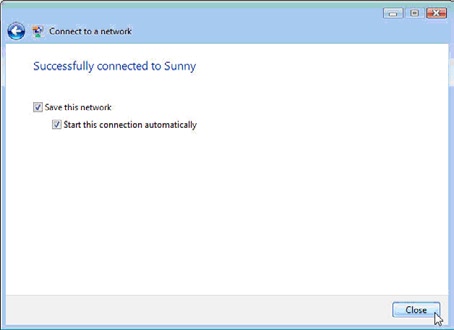

20 Instalace a nastavení adaptéru A.13 V závislosti na nastavení zabezpečení bezdrátové sítě můžete být vyzváni k zadání síťového bezpečnostního klíče nebo fráze. Až tak učiníte, klepněte na Připojit. A.14 Po připojení k síti můžete zvolit, že se tato síť uloží a že se k ní automaticky připojíte, když bude adaptér v dosahu. 18

21 Instalace a nastavení adaptéru A.15 Centrum síťových připojení a sdílení (centrum sítí a sdílení) nyní zobrazuje síťové připojení, které jste právě vytvořili. Odkazy vlevo v okně umožňují konfigurovat síťová připojení. 19

22 Instalace a nastavení adaptéru B. Instalace v systému Windows XP DŮLEŽITÉ: PŘED VLOŽENÍM ADAPTÉRU NAINSTALUJTE SOFTWARE. B.1 Vložte disk CD s instalačním programem do jednotky CD-ROM. B.2 Do 20 sekund se zobrazí instalační program bezdrátového adaptéru Belkin. Klepnutím na tlačítko Instalovat software nebo Další zahajte instalaci. Poznámka:Pokud se obrazovka instalačního programu bezdrátového adaptéru Belkin nezobrazí do 20 sekund, poklepejte na ikonu Tento počítač a poté poklepejte na jednotku CD-ROM, ve které se nachází instalační disk CD. Potom poklepejte na ikonu s názvem Installer.exe. 20

23 Instalace a nastavení adaptéru B.3 Průvodce instalací (InstallShield Wizard) zahájí instalaci. B.4 Po klepnutí na Procházet vyberte cílovou složku pro instalaci softwaru, nebo klepnutím na Další vyberte výchozí umístění. 21

24 Instalace a nastavení adaptéru B.5 Zobrazí se obrazovka se stavem instalace, na které se dozvíte, v jakém stádiu instalace se nacházíte. B.6 Po dokončení instalace softwaru se zobrazí následující zpráva. Připojte adaptér k počítači. 22

25 Instalace a nastavení adaptéru B.7 Za 3 až 15 sekund se může zobrazit průvodce přidáním nového hardwaru. Pokud se zobrazí, vyberte Ano, pouze nyní a klepnutím na tlačítko Další hardware nainstalujte. B.8 Vyberte možnost Instalovat software automaticky (doporučeno) a pokračujte klepnutím na tlačítko Další. 23

26 Instalace a nastavení adaptéru B.9 Může se zobrazit podobná obrazovka, jako je znázorněna na obrázku. NEZNAMENÁ to žádný problém. Náš software byl plně testován a je s tímto operačním systémem kompatibilní. Klepněte na tlačítko Přesto pokračovat a postupujte podle pokynů na obrazovce. 24

27 Instalace a nastavení adaptéru B.10 Průvodce nyní nainstaluje software. B.11 Instalace je dokončena. Klepnutím na tlačítko Dokončit ukončete Průvodce přidáním nového hardwaru. 25

28 Instalace a nastavení adaptéru B.12 Klepněte znovu na tlačítko Dokončit, aby se ukončil průvodce instalací (InstallShield Wizard). B.13 V závislosti na používaném operačním systému můžete být vyzváni, abyste restartovali počítač, jinak se změny neprojeví. Uložte svá data a ukončete ostatní aplikace. Poté klepnutím na tlačítko Dokončit restartujte počítač. 26

29 Instalace a nastavení adaptéru Připojení k zabezpečené síti Wi-Fi Pokud se rozhodnete připojit k zabezpečené síti, zjistěte si typ zabezpečení (WPA/WPA2 nebo WEP) a použijte příslušné pole v dialogovém okně. Zabezpečení Wired Equivalent Privacy (WEP) je méně bezpečné, ale v současnosti se jedná o rozšířenější protokol bezdrátového zabezpečení. V závislosti na úrovni zabezpečení (64 nebo 128bitové) je uživatel vyzván k zadání 10místného nebo 26místného hexadecimálního klíče. Hexadecimální klíč je kombinace písmen a f a čísel 0 9. Wi-Fi Protected Access (WPA /WPA2 ) je novým standardem bezdrátového zabezpečení. WPA/WPA2 místo hexadecimálního klíče používá frázi, kterou si lze mnohem snáze zapamatovat. Fráze má 8 63 znaků a může obsahovat písmena a čísla. 27

30 Troubleshooting Nelze se bezdrátově připojit k internetu. Pokud se z počítače s bezdrátovým připojením nelze připojit k internetu, zkontrolujte, zda jsou splněny následující podmínky: Zkontrolujte stav indikátorů bezdrátového směrovače. V případě bezdrátového směrovače Belkin musí být stav indikátorů následující: Indikátor Power (Napájení) by měl svítit (nikoli blikat). Pokud tomu tak NENÍ, zkontrolujte: Zda je napájecí kabel směrovače správně zapojen. Zda jsou správně připojeny kabely mezi směrovačem a modemem. Zda je napájecí kabel směrovače správně zapojen. Pokud ne, vyhledejte instrukce v dokumentaci k modemu. Zkuste rebootovat směrovač. Zkuste rebootovat modem. Indikátor LED Power (Napájení) nesvítí adaptér nefunguje. Pokud indikátory LED nesvítí, adaptér pravděpodobně nebyl správně nainstalován nebo připojen. Ověřte, zda je adaptér řádně zasunut do portu USB počítače. Zkontrolujte, zda byly nainstalovány ovladače adaptéru. Pravým tlačítkem myši klepněte na ikoně Můj počítač na ploše Windows. Vyberte Vlastnosti a přejděte do Správce zařízení. Podívejte se, zda u adaptéru USB nejsou uvedeny chyby. Je-li zobrazeno chybové hlášení, kontaktujte technickou podporu Belkin. Pokud se problémy nepodaří vyřešit, kontaktujte technickou podporu společnosti Belkin. Pokud používáte směrovač jiného výrobce, vyhledejte pokyny v uživatelské příručce výrobce. 28

31 Troubleshooting Indikátor LED Link (Spojení) pomalu bliká, Nelze se připojit k bezdrátové síti nebo k internetu Pokud jste přesvědčeni, že adaptér funguje správně, ale nelze se připojit k síti nebo je v dolní části obrazovky zobrazena červená ikona bezdrátového připojení, ve vlastnostech bezdrátové sítě mohl být zadán nesprávný název sítě (SSID). Zkontrolujte, zda se nastavení SSID shodují. Síťový název SSID rozlišuje malá a velká písmena. Aby se mohl adaptér připojit ke směrovači, musí být tento název ve všech počítačích uveden naprosto stejně. Indikátor LED Link (Spojení) svítí, ale nelze se připojit k internetu. Pokud je k dispozici signál, ale nelze se připojit online nebo získat adresu IP, pravděpodobně nesouhlasí nastavení šifrovacího klíče v počítači a v bezdrátovém směrovači (nebo přístupovém bodu). Zkontrolujte, zda se nastavení klíče WEP, WPA či WPA2 shodují. Klíč rozlišuje malá a velká písmena. Aby se mohl adaptér připojit ke směrovači, musí být klíč ve všech počítačích a ve směrovači uveden naprosto stejně. Další informace o šifrování najdete v části Zabezpečení bezdrátové sítě. Pokud problémy přetrvávají i při malé vzdálenosti, obraťte se na odbornou pomoc společnosti Belkin. Poznámka: Chcete-li zkontrolovat nastavení SSID a vyhledat dostupnou síť, poklepáním na ikonu Signal Indicator (Indikátor signálu) zobrazte obrazovku Wireless Networks (Bezdrátové sítě). Pokud síť, ke které se snažíte připojit, není uvedena, klepněte na tlačítko Add (Přidat) a zadejte název SSID. Více informací o nastavení SSID najdete v dokumentaci k vašemu směrovači. Pokud problémy přetrvávají i při malé vzdálenosti, obraťte se na odbornou pomoc společnosti Belkin. 29

32 Troubleshooting Přenos dat bývá pomalý. Bezdrátová technologie je založena na principu rádiových vln, tzn. propojitelnost a propustnost mezi zařízeními se s rostoucí vzdáleností snižuje. Mezi další faktory, které zhoršují kvalitu signálu (nejrušivějším prvkem jsou kovy), patří zdi a kovové spotřebiče. Z tohoto důvodu se dosah bezdrátových zařízení v interiéru obvykle pohybuje od 30 do 60 metrů. Rychlost připojení se rovněž snižuje, vzdálíte-li se od směrovače nebo přístupového bodu. Chcete-li zjistit, zda je příčinou problémů s bezdrátovým připojením dosah, doporučujeme dočasně přemístit počítač do vzdálenosti asi 1,5 až 3 metry od směrovače. Podívejte se do části nazvané Umístění bezdrátového síťového hardwaru pro dosažení optimálního výkonu. Pokud problémy přetrvávají i při malé vzdálenosti, obraťte se na odbornou pomoc společnosti Belkin. Síla signálu je nízká. Bezdrátová technologie je založena na principu rádiových vln, tzn. propojitelnost a propustnost mezi zařízeními se s rostoucí vzdáleností snižuje. Mezi další faktory, které zhoršují kvalitu signálu (nejrušivějším prvkem jsou kovy), patří zdi a kovové spotřebiče. Z tohoto důvodu se dosah bezdrátových zařízení v interiéru obvykle pohybuje od 30 do 60 metrů. Rychlost připojení se rovněž snižuje, vzdálíte-li se od směrovače nebo přístupového bodu. Chcete-li zjistit, zda je příčinou problémů s bezdrátovým připojením dosah, doporučujeme dočasně přemístit počítač do vzdálenosti asi 1,5 až 3 metry od směrovače. Změna bezdrátového kanálu v závislosti na místním bezdrátovém provozu a rušení může změna bezdrátového kanálu zlepšit kvalitu a spolehlivost bezdrátového připojení. Směrovače jsou dodávány s nastaveným kanálem 6. V závislosti na oblasti, ve které se nacházíte, si můžete zvolit jiný kanál. Informace o tom, jak to provést, najdete v dokumentaci ke směrovači (nebo přístupovému bodu). 30

33 Troubleshooting Omezení přenosové rychlosti bezdrátového připojení omezením přenosové rychlosti bezdrátového připojení můžete zvýšit maximální dosah a spolehlivost připojení. Většina síťových karet umožňuje omezit přenosové rychlosti. Pro změnu tohoto nastavení otevřete Síťová připojení v Ovládacích panelech systému Windows a poklepejte na připojení adaptéru. V dialogovém okně Vlastnosti vyberte Konfigurovat na kartě Obecné (uživatelé Windows 98 budou muset vybrat síťový adaptér USB ze seznamu a klepnout na Vlastnosti). Potom vyberte kartu Upřesnit a zvolte požadovanou rychlost. Bezdrátové síťové karty jsou obvykle nastaveny na automatické přizpůsobení rychlosti. To však může vést k opakujícímu se odpojování v případě, že je bezdrátový signál příliš slabý. Proto je připojení pomalejší rychlostí obvykle stabilnější. Vyzkoušejte různé rychlosti připojení, až najdete to, které se ukáže jako nejvhodnější pro vaše prostředí. Je však třeba pamatovat na to, aby nastavená rychlost vyhovovala požadavkům používání internetu. Více informací najdete v dokumentaci ke své bezdrátové síťové kartě. Pokud problémy přetrvávají i při malé vzdálenosti, obraťte se na odbornou pomoc společnosti Belkin. Pokud je v počítači nainstalována druhá bezdrátová síťová karta (např. mini PCI nebo Intel Centrino ), adaptér nefunguje nebo spojení není stabilní K této situaci může dojít, pokud je v počítači zabudovaná bezdrátová karta a současně je aktivní také bezdrátový adaptér Play (s rozhraním USB) od společnosti Belkin. Příčinou tohoto problému je, že systém Windows musí spravovat dvě aktivní bezdrátová připojení současně. Zabudovanou bezdrátovou kartu musíte v počítači zakázat ve Správci zařízení, v části Síťové adaptéry. 31

34 Troubleshooting Pokud je v počítači vestavěná kabelová karta Ethernet, adaptér nefunguje nebo je spojení pomalé K této situaci může dojít, pokud se v počítači nachází aktivní karta Ethernet a současně je aktivní i adaptér. Příčinou tohoto problému je, že systém Windows musí spravovat dvě aktivní síťová připojení současně. Je třeba vyřadit kartu Ethernet v počítači v části Síťové adaptéry ve Správci zařízení. Jaký je rozdíl mezi standardem g a n? V současnosti existují tři nejčastěji používané bezdrátové standardy, které slouží pro přenášení dat různými maximálními rychlostmi. Každý standard je založen na ustanovení certifikovaných síťových standardů. Nejrozšířenější standard bezdrátových sítí je g, který umožňuje přenášet informace rychlostí až 54 Mb/s. Standard a také umožňuje přenášet informace rychlostí až 54 Mb/s, ale na frekvenci 5 GHz, a standard n nabízí rychlost připojení až 300 Mb/s. V následující tabulce jsou uvedeny podrobnější informace. 32

35 Troubleshooting Srovnávací tabulka standardů bezdrátových sítí Belkin Bezdrátová technologie G (802.11g) Basic (1x n) Surf/Share N MIMO n Play dvoupásmová technologie MIMO n Rychlost přenosu dat* Až 54 Mb/s* Až 150 Mb/s* Až 300 Mb/s* Až 300 Mb/s* Frekvence Běžná domácí zařízení, například bezdrátové telefony nebo mikrovlnné trouby, mohou rušit volné pásmo 2,4 GHz. Běžná domácí zařízení, například bezdrátové telefony nebo mikrovlnné trouby, mohou rušit volné pásmo 2,4 GHz. Běžná domácí zařízení, například bezdrátové telefony nebo mikrovlnné trouby, mohou rušit volné pásmo 2,4 GHz. Používá obě pásma 2,4 GHz a 5 GHz pro méně rušení a vyšší propustnost Kompatibilita Kompatibilní se standardem b/g Kompatibilní se standardem b/g Kompatibilní se standardy n a b/g Kompatibilní se standardy n a a/b/g Pokrytí* Max. 12, cm* Max. 30, cm* Max. 36, cm* Max. 425 m* Výhoda Běžně využívaná pro sdílení připojení k internetu Větší pokrytí a konzistentní rychlost a rozsah Dobrá rychlost a pokrytí Špičková technologie nejlepší pokrytí a propustnost *Dosah a rychlost připojení se liší v závislosti na síťovém prostředí. 33

36 Troubleshooting Odborná pomoc Informace o odborné pomoci najdete na naší stránce www. belkin.com, přejděte do části věnované odborné pomoci. Chcete-li se na odbornou pomoc obrátit telefonicky, zavolejte na příslušné číslo uvedené v následujícím seznamu*: *Místní sazby Země Číslo Internetová adresa RAKOUSKO BELGIE ČESKÁ REPUBLIKA DÁNSKO FINSKO FRANCIE NĚMECKO ŘECKO MAĎARSKO ISLAND IRSKO ITÁLIE LUCEMBURSKO NIZOZEMSKO ,10 za minutu NORSKO POLSKO PORTUGALSKO RUSKO JAR ŠPANĚLSKO ŠVÉDSKO ŠVÝCARSKO SPOJENÉ KRÁLOVSTVÍ OSTATNÍ ZEMĚ

37 Information Prohlášení FCC PROHLÁŠENÍ O SHODĚ S PŘEDPISY FCC O ELEKTROMAGNETICKÉ KOMPATIBILITĚ Společnost Belkin International, Inc., se sídlem v Los Angeles, Waterfront Drive, CA 90094, na svou výhradní odpovědnost prohlašuje, že zařízení F7D4101, jehož se toto prohlášení týká, splňuje část 15 předpisů FFC. Provoz zařízení podléhá následujícím dvěma podmínkám: (1) zařízení nesmí způsobit nežádoucí rušení signálu, (2) zařízení musí být odolné vůči jakémukoli vnějšímu rušení včetně rušení, které by způsobilo nežádoucí činnost. Upozornění: Vystavení elektromagnetickému záření Vyzařování tohoto zařízení je výrazně nižší, než limity předpisů FCC o vystavení účinkům elektromagnetického záření. Nicméně je nutné toto zařízení používat tak, aby potenciální kontakt uživatelů s tímto zářením při běžné práci byl minimální. Připojenou venkovní anténu je třeba umístit tak, aby při běžném provozu docházelo k minimálnímu kontaktu antény s osobami. Aby se zabránilo možnému překročení limitů vystavení elektromagnetickému záření stanovených předpisy FCC, je třeba, aby vzdálenost osob od antény nebyla menší, než 20 cm (8 palců). Prohlášení federálního výboru pro komunikace (FCC) Zařízení bylo testováno a splňuje limity pro digitální zařízení třídy B v souladu s částí 15 předpisů FCC. Limity jsou navrženy tak, aby zajišťovaly přiměřenou ochranu proti nežádoucímu rušení při instalaci v domácnosti. Zařízení vytváří, používá a může vyzařovat vysokofrekvenční energii, které může při nedodržení pokynů k instalaci a obsluze způsobovat rušení rozhlasového příjmu. Nelze však zaručit, že se rušení v určité instalaci nevyskytne. Pokud dojde k rušení rozhlasového či televizního příjmu, což lze jednoznačně určit vypnutím a zapnutím přístroje, doporučujeme uživateli, aby se pokusil rušení omezit některým z následujících opatření: Přesměrujte nebo přemístěte přijímací anténu. Zvětšit vzdálenost mezi zařízením a přijímačem. Zapojte zařízení do elektrické zásuvky v jiném obvodu, než ke kterému je připojen přijímač. Obraťte se s žádostí o pomoc na prodejce nebo rozhlasového/televizního technika. 35

38 Information Upozornění FCC: V případě jakýchkoli změn nebo úprav zařízení, které nebyly výslovně schváleny stranou odpovědnou za shodu, uživateli hrozí ztráta oprávnění k provozu zařízení. DŮLEŽITÉ UPOZORNĚNÍ: Prohlášení k vystavení elektromagnetickému záření Toto zařízení splňuje normy FCC na vystavení elektromagnetickému záření v nekontrolovaném prostředí. Koncoví uživatelé musejí dodržovat konkrétní provozní pokyny, aby byla zajištěna shoda s předpisy pro vystavení vysokofrekvenčnímu záření. Dodržujte provozní pokyny uvedené v této příručce, aby byla zajištěna shoda s požadavky předpisů FCC na vystavení vysokofrekvenčnímu záření. Tento vysílač nesmí být provozován společně s další anténou nebo vysílačem a nesmí být umístěn v jejich bezprostřední blízkosti. Shoda s předpisy pro měrný absorbovaný výkon (SAR) byla zajištěna pro běžné notebooky se sloty USB, tento výrobek lze používat v běžných noteboocích se sloty USB. Ostatní zařízení, jako jsou počítače typu handheld apod., nebyla prověřena a nemusí splňovat příslušné předpisy týkají se vystavení vysokofrekvenčnímu záření; takové použití je zakázáno. Dostupnost konkrétních kanálů a/nebo provozních frekvenčních pásem závisí na dané zemi, firmware je v továrně naprogramován tak, aby odpovídal místu určení. Koncoví uživatel nemá k nastavení firmwaru přístup. Úpravy Federální výbor pro komunikace (FCC) vyžaduje, aby byl uživatel informován o tom, že veškeré změny a úpravy zařízení výslovně neschválené společností Belkin International, Inc. mohou mít za následek ztrátu oprávnění používat zařízení. Prohlášení instituce Industry Canada Toto zařízení splňuje normu RSS-210 instituce Industry Canada. Provoz zařízení podléhá následujícím dvěma podmínkám: 1) Zařízení nesmí způsobit nežádoucí rušení signálu. 2) Zařízení musí být odolné vůči jakémukoli rušení včetně rušení, které by způsobilo jeho nežádoucí činnost. IMPORTANT NOTE: Prohlášení k vystavení elektromagnetickému záření (IC) Toto zařízení splňuje normy IC stanovené pro případ vystavení elektromagnetickému záření v nekontrolovaném prostředí. Koncoví uživatelé musejí dodržovat konkrétní provozní pokyny, aby byla zajištěna shoda s předpisy pro vystavení vysokofrekvenčnímu záření. Dodržujte provozní pokyny uvedené v této příručce, aby byla zajištěna shoda s požadavky předpisů IC na vystavení vysokofrekvenčnímu záření. 36

39 Information EU DECLARATION OF CONFORMITY esky [Czech] Dansk [Danish] Deutsch [German] Eesti [Estonian] English [Belkin Ltd] tímto prohlašuje, že tento [F7D4101] je ve shod se základními požadavky a dalšími p íslušnými ustanoveními sm rnice 1999/5/ES. Undertegnede [Belkin Ltd] erklærer herved, at følgende udstyr [F7D4101] overholder de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF. Hiermit erklärt [Belkin Ltd], dass sich das Gerät [F7D4101] in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Käesolevaga kinnitab [Belkin Ltd] seadme [F7D4101] vastavust direktiivi 1999/5/EÜ põhinõuetele ja nimetatud direktiivist tulenevatele teistele asjakohastele sätetele. Hereby, [Belkin Ltd], declares that this product [F7D4101] is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. [Slovak] Suomi [Finnish] Svenska [Swedish] Íslenska [Icelandic] Norsk [Norwegian] ustanovenia Smernice 1999/5/ES. [Belkin Ltd] vakuuttaa täten että [F7D4101] tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Härmed intygar Belkin Ltd] att denna [F7D4101] står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. Hér með lýsir [Belkin Ltd] yfir því að [F7D4101] er í samræmi við grunnkröfur og aðrar kröfur, sem gerðar eru í tilskipun 1999/5/EC. [Belkin Ltd] erklærer herved at utstyret [F7D4101] er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF. Español [Spanish] [Greek] Français [French] Italiano [Italian] Latviski [Latvian] Lietuvi [Lithuanian] Nederlands [Dutch] Malti [Maltese] Por medio de la presente [Belkin Ltd] declara que el [F7D4101] cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE. [Belkin Ltd] [F7D4101] 1999/5/. Par la présente [Belkin Ltd] déclare que l'appareil [F7D4101] est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Con la presente [Belkin Ltd] dichiara che questo [F7D4101] è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Ar šo [Belkin Ltd Belkin Ltd ] deklar, ka [F7D4101] / iek rtas tips] atbilst Direkt vas 1999/5/EK b tiskaj m pras b m un citiem ar to saist tajiem noteikumiem. Šiuo [Belkin Ltd] deklaruoja, kad šis [F7D4101] atitinka esminius reikalavimus ir kitas 1999/5/EB Direktyvos nuostatas. Hierbij verklaart [Belkin Ltd] dat het toestel [F7D4101] in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. Hawnhekk, [Belkin Ltd], jiddikjara li dan [F7D4101] jikkonforma mal- ti ijiet essenzjali u ma provvedimenti o rajn relevanti li hemm fid-dirrettiva 1999/5/EC. Informace o likvidaci výrobku najdete na webové stránce Magyar [Hungarian] Polski [Polish] Alulírott, [Belkin Ltd] nyilatkozom, hogy a [F7D4101] megfelel a vonatkozó alapvetõ követelményeknek és az 1999/5/EC irányelv egyéb elõírásainak. Niniejszym [Belkin Ltd] o wiadcza, e [F7D4101] jest zgodny z zasadniczymi wymogami oraz pozosta ymi stosownymi postanowieniami Dyrektywy 1999/5/EC. PRO POUŽITÍ V IT LV LT AT LU BE MT CY NL CZ PL DK PT EE SK FI SI FR ES DE SE GR HU IE GB IS LI Português [Portuguese] [Belkin Ltd] declara que este [F7D4101] está conforme com os requisitos essenciais e outras disposições da Directiva 1999/5/CE. NO CH BG RO TR PROVOZNÍ KANÁLY 1-13 (2,4 Ghz) Slovensko [Slovenian] [I Belkin Ltd] izjavlja, da je ta [F7D4101] v skladu z bistvenimi zahtevami in ostalimi relevantnimi dolo ili direktive 1999/5/ES. PROVOZNÍ KANÁLY (5 Ghz) Slovensky [Belkin Ltd] týmto vyhlasuje, že [F7D4101] sp a základné požiadavky a všetky príslušné Omezené použití v některých zemích Zařízení třídy 2 37

40 Information Dvouletá omezená záruka na výrobek společnosti Belkin International, Inc. Rozsah záruky. Společnost Belkin International, Inc. ( Belkin ) původnímu nabyvateli tohoto výrobku Belkin zaručuje, že výrobek neobsahuje chyby v návrhu, montáži, materiálu ani zpracování. Délka platnosti záruky. Společnost Belkin na tento výrobek poskytuje dvouletou záruku. Čeho se tato záruka netýká? Všechny výše uvedené záruky jsou neplatné, pokud výrobek Belkin nebyl poskytnut společnosti Belkin k prohlídce na žádost společnosti Belkin na náklady vlastníka, nebo pokud společnost Belkin dojde k závěru, že výrobek Belkin byl nesprávně instalován, jakýmkoli způsobem změněn nebo narušen. Tato záruka na výrobek Belkin se nevztahuje na zásahy vyšší moci, jako jsou záplavy, zemětřesení, údery blesku, válečné akty, vandalismus, krádeže, běžné opotřebení, eroze, ztráta, zastarání, zneužití, poškození v důsledku výkyvů napájení (tj. výpadků a poklesů), neautorizované programy či modifikace a změny zařízení. Jak odstraníme případné problémy? Záruka na výrobek. Společnost Belkin dle svého uvážení bezplatně (vyjma poštovného) nahradí nebo opraví jakýkoli závadný výrobek. Společnost Belkin si vyhrazuje právo bez předchozího upozornění ukončit výrobu jakéhokoli výrobku a odmítá veškeré záruky na opravu nebo výměnu takových výrobků. Není-li společnost Belkin schopna opravit nebo vyměnit výrobek (například z důvodu ukončení jeho výroby), nabídne zákazníkovi vrácení peněz nebo dobropis na nákup jiného výrobku ze stránky Belkin.com na částku odpovídající nákupní ceně výrobku podle původního dokladu o koupi, sníženou o srážku vyplývající z přirozeného opotřebení. 38

41 Information Zajištění servisu. Chcete-li zajistit servis výrobku Belkin, musíte provést následující kroky: 1. Obraťte se na odbornou pomoc společnosti Belkin na čísle uvedeném na stránce 34 do 15 dní od události. Připravte si následující údaje: a. Výrobní číslo výrobku Belkin. b. Místo zakoupení výrobku. c. Datum zakoupení výrobku. d. Originální doklad o nákupu. Společnost Belkin si vyhrazuje právo prohlédnout poškozený výrobek Belkin. Všechny náklady na přepravu výrobku Belkin za účelem prohlídky společností Belkin nese výhradně kupující. Jestliže se společnost Belkin na základě svého výhradního uvážení rozhodne, že poškozené zařízení není potřeba zasílat společnosti Belkin, může společnost Belkin dle svého výhradního uvážení určit servisní středisko, které zařízení prohlédne a určí náklady na jeho opravu. Případné náklady na odeslání výrobku do/z tohoto servisního střediska a příslušný odhad nese výhradně kupující. Poškozený výrobek musí zůstat k dispozici za účelem prohlídky, dokud není nárok vyřešen. Po vyřízení nároku si společnost Belkin vyhrazuje právo na náhradu podle platných pojistných smluv, které může mít kupující uzavřené. 2. Zástupce služeb zákazníkům společnosti Belkin vám poskytne pokyny, jak odeslat doklad o koupi a výrobek Belkin a jak postupovat při reklamaci. 39

42 Information Souvislosti mezi zákonem a zárukou. ZNĚNÍ TÉTO ZÁRUKY VYJADŘUJE VÝHRADNÍ ZÁRUKU SPOLEČNOSTI BELKIN. NEEXISTUJÍ ŽÁDNÉ JINÉ ZÁRUKY, AŤ UŽ VÝSLOVNÉ NEBO, VYJMA STANOVENÝCH ZÁKONEM, PŘEDPOKLÁDANÉ, VČETNĚ PŘEDPOKLÁDANÉ ZÁRUKY NEBO PODMÍNKY KVALITY, OBCHODOVATELNOSTI NEBO VHODNOSTI PRO KONKRÉTNÍ ÚČEL. TAKOVÉ PŘEDPOKLÁDANÉ ZÁRUKY (POKUD EXISTUJÍ) JSOU ČASOVĚ OMEZENÉ TOUTO ZÁRUKOU. Některé právní řády neumožňují omezit trvání vyplývajících záruk, takže předchozí omezení se na vás nemusejí vztahovat. SPOLEČNOST BELKIN NENESE V ŽÁDNÉM PŘÍPADĚ ODPOVĚDNOST ZA JAKÉKOLI NÁHODNÉ, ZVLÁŠTNÍ, PŘÍMÉ, NEPŘÍMÉ, NÁSLEDNÉ NEBO VÍCENÁSOBNÉ ŠKODY, MEZI KTERÉ MIMO JINÉ NÁLEŽÍ OBCHODNÍ ZTRÁTA ČI ZTRÁTA ZISKU ZPŮSOBENÁ PRODEJEM NEBO POUŽÍVÁNÍM JAKÉHOKOLI VÝROBKU BELKIN, I KDYŽ BYLA NA MOŽNOST TAKOVÉ ŠKODY UPOZORNĚNA. Tato záruka vám dává určitá práva. Můžete mít rovněž další práva, která se mohou v různých státech lišit. Některé státy neumožňují vyloučit nebo omezit odpovědnost za vedlejší nebo následné škody, takže výše uvedená omezení se na vás nemusejí vztahovat. 40

43 2010 Belkin International, Inc. Všechna práva vyhrazena. Veškeré obchodní názvy jsou registrované ochranné známky uvedených výrobců. Windows a Windows Vista jsou ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation v USA a/nebo v dalších zemích. 8820aa00386_F7D4101_v1 Belkin Ltd. Express Business Park Shipton Way, Rushden NN10 6GL, Spojené království Belkin SAS 130 rue de Silly Boulogne-Billancourt, Francie Belkin GmbH Hanebergstrasse Mnichov Německo Belkin Iberia C/ Anabel Segura, 10 planta baja, Of , Alcobendas, Madrid Španělsko Belkin Italy & Greece Via Carducci, 7 Milán Itálie Belkin B.V. Boeing Avenue PH Schiphol-Rijk, Nizozemsko
